BEDIENUNGSANLEITUNG UFAN 400 INDESIT
Gebrauchsanleitungen
EINBAUTIEFHÜHLGERÄTE
Inhaltsverzeichnis
Gebrauchsanleitungen, 1
Kundendienst, 5
Beschreibung Ihres Gerätes, 9
Wechsel des Turanschlags, 15
Installation, 26
Inbetriebsetzung und Gebrauch, 26
Wartung und Pflege, 27
Vorsichtsmaßregeln und Hinweise, 28
Störungen und Abhilfe, 28
NL
Nederlandds
Bevor Sie sich an den Kundendienst wenden:
- Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
- Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit:
Geben Sie bitte Folgendes an:
die Art der Störung, das Gerätemodell (Mod.), die Modellnummer (S/N).
Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links).
Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und setzen Sie ausschließlich Original-Ersatzteile ein.
Service
Voordat u de Servicedienst belt:
Beschreibung Ihres Gerätes

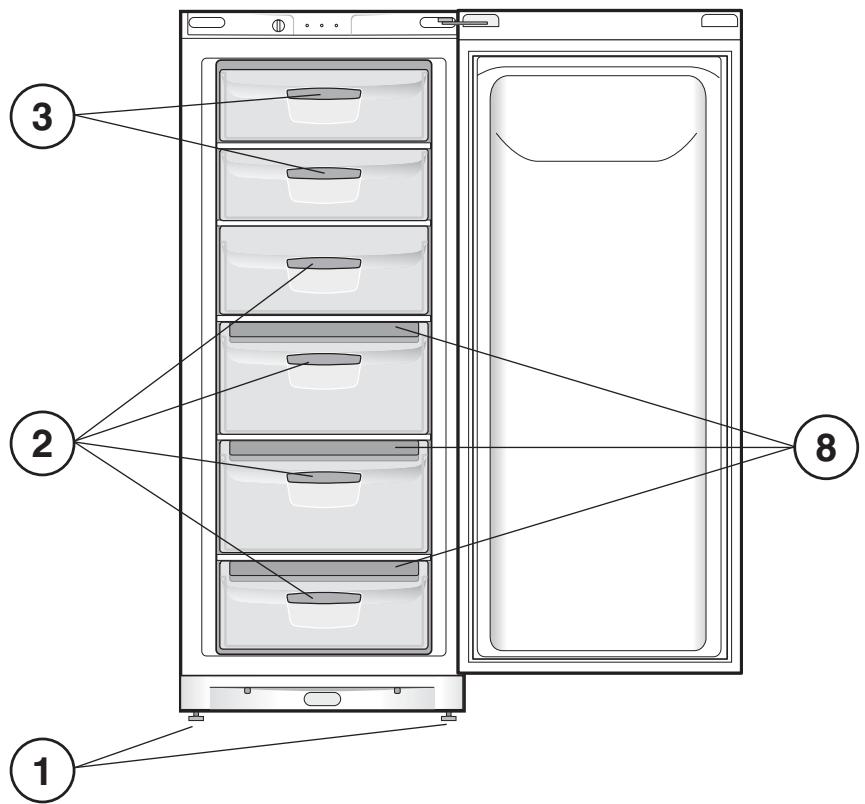

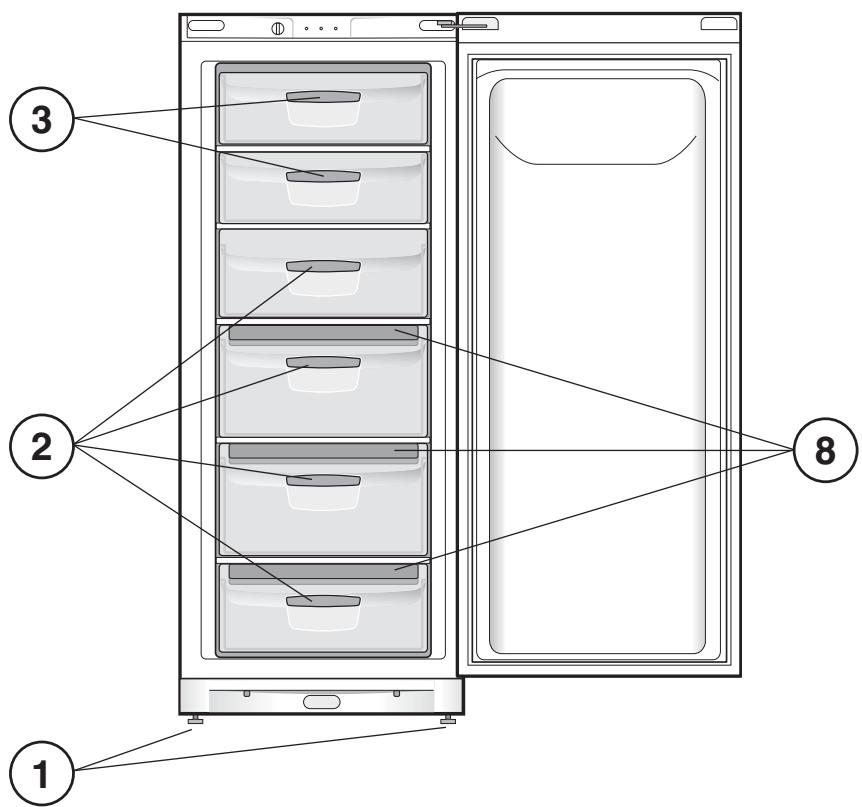

Geräteansicht
Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf der nachfolgenden Seite.

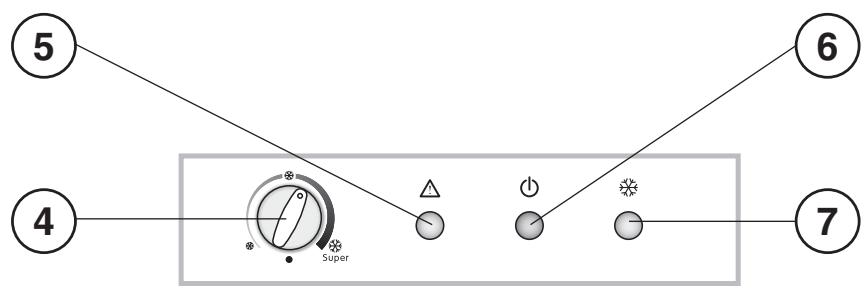

1 STELLFÜSSE 2 Fach zum LAGERN 3 Fach zum GEFRIEREN und LAGERN 4 TEMPERATURSCHALTER 5 Kontrollleuchte ALARM 6 Kontrollleuchte STROMVERSORGUNG 7 Kontrollleuchte SUPER FREEZE 8 Eisschale ICE
- Unterschiedliche Anzahl und Platzierung.
NL
- Variableer für nummer och/eller position.
NO
Wechsel des Turanschlags
NL
! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder der Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, sie zu Rate zu ziehen.
! Lesen Sie die folgenden Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

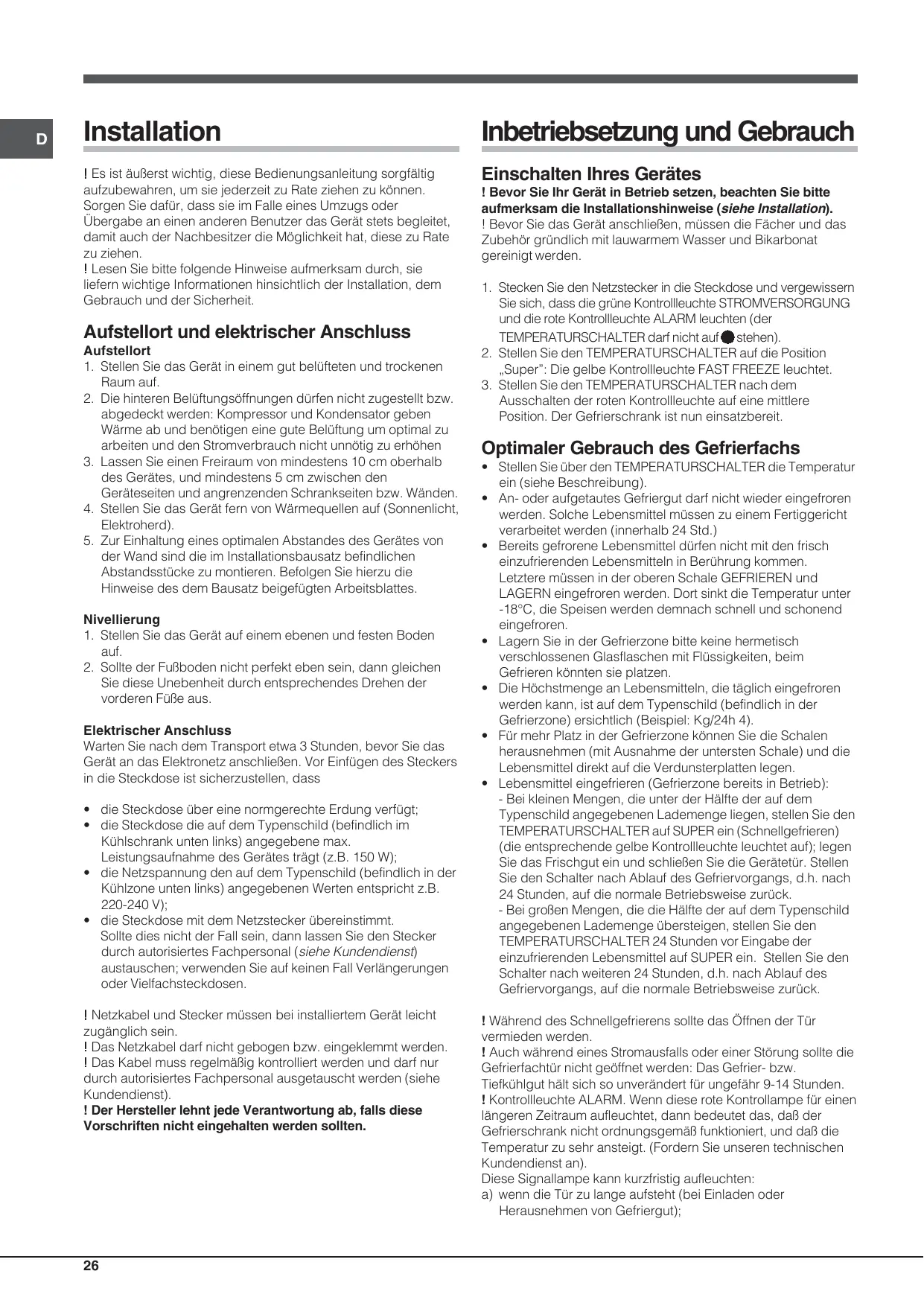

Aufstellort und elektrischer Anschluss
Aufstellort
- Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.
- Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung, um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen.
- Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.
- Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).
- Zur Einhaltung eines optimalen Abstandes des Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes.
Nivellierung
- Stellen Sie das Gerät auf einen ebenen und festen Boden.
- Sollte der Fußboden nicht perfekt eben sein, gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.
Elektrischer Anschluss
Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Bevor Sie den Stecker in die Steckdose stecken, stellen Sie sicher, dass
- die Steckdose über eine normgerechte Erdung verfügt;
- die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unter links) angegebene maximale Leistungsaufnahme des Geräts trägt (z.B. 150 W);
- die Netzspannung den auf dem Typenschild (befindlich in der Kühlzone unter links) angegebenen Werten entspricht (z.B. 220-240 V);
- die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, lassen Sie den Stecker durch autorisiertes Fachpersonal austauschen (siehe Kundendienst); verwenden Sie auf keinen Fall Verlängerungen oder Mehrfachsteckdosen.
! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehnt eine Verantwortung ab, falls diese Vorschriften nicht eingehalten werden.
Inbetriebnahme und Gebrauch
Einschalten Ihres Gerätes
! Bevor Sie Ihr Gerät in Betrieb nehmen, beachten Sie bitte aufmerksam die Installationshinweise (siehe Installation).
Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.
- Stecken Sie den Netzstecker in die Steckdose und vergewissern Sie sich, dass die grüne Kontrollleuchte STROMVERSORGUNG und die rote Kontrollleuchte ALARM leuchten (der TEMPERATURSCHALTER darf nicht auf ● stehen).
- Stellen Sie den TEMPERATURSCHALTER auf die Position „Super": Die gelbe Kontrollleuchte FAST FREEZE leuchtet.
- Stellen Sie den TEMPERATURSCHALTER nach dem Ausschalten der roten Kontrollleuchte auf eine mittlere Position. Der Gefrierschrank ist nun einsatzbereit.
Optimaler Gebrauch des Gefrierfachs
- Stellen Sie über den TEMPERATURSCHALTER die Temperatur ein (siehe Beschreibung).
- An- oder aufgetautes Gefriergut darf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
- Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen. Letztere müssen in der oberen Schale GEFRIEREN und LAGERN eingefroren werden. Dort sinkt die Temperatur unter -18°C , die Speisen werden demnach schnell und schonend eingefroren.
- Lagern Sie in der Gefrierzone keine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren könnten sie platzen. Die Höchstmenge an Lebensmitteln, die täglich eingefroren werden kann, ist auf dem Typenschild (befindlich in der Gefrierzone) ersichtlich (Beispiel: Kg/24h 4).
- Für mehr Platz in der Gefrierzone können Sie die Schalen herausnehmen (mit Ausnahme der untersten Schale) und die Lebensmittel direkt auf die Verdunsterplatten legen.
- Lebensmittel einfrieren (Gefrierzone bereits in Betrieb): - Bei kleinen Mengen, die unter der Hälfte der auf dem Typenschild angegebenen Lademenge liegen, stellen Sie den TEMPERATURSCHALTER auf SUPER ein (Schnellgefrieren) (die entsprechende gelbe Kontrollleuchte leuchtet auf); legen Sie das Frischgut ein und schließen Sie die Gerätetür. Stellen Sie den Schalter nach Ablauf des Gefriervorgangs, d.h. nach 24 Stunden, auf die normale Betriebsweise darüber. - Bei großen Mengen, die die Hälfte der auf dem Typenschild angegebenen Lademenge übersteigen, stellen Sie den TEMPERATURSCHALTER 24 Stunden vor Eingabe der einzufrierenden Lebensmittel auf SUPER ein. Stellen Sie den Schalter nach weiteren 24 Stunden, d.h. nach Ablauf des Gefriervorgangs, auf die normale Betriebsweise darüber.
Während des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.
Auch während eines Stromausfalls oder einer Störung sollen die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungefähr 9-14 Stunden. Kontrollleuchte ALARM. Wenn diese rote Kontrolllampe für einen längeren Zeitraum aufleuchtet, dann bedeutet das, dass der Gefrierschrank nicht ordnungsgemäß funktioniert, und dass die Temperatur zu sehr ansteigt. (Fordern Sie unseren technischen Kundendienst an).
Diese Signallampe kann kurzfristig aufleuchten:
a) wenn die Tür zu lange offen steht (beim Einlegen oder Herausnehmen von Gefriergut);
b) wenn der Reglerknopf auf "Super" eingestellt wird. In diesen beiden Fällen bedeutet das Aufleuchten der Signallampe weder eine Anomalie noch einen Defekt des Gefrierschranks.
Eisschale Ice 3.
Dank der Positionierung dieses Behälters oben an den Schalen der Gefrierzone ist größere Ergonomie und Sauberkeit gewährleistet: Die Berührung mit dem gelagerten Gefriergut wird vermieden, wie auch ein Verschütten von Wasser beim Füllen des Behälters (ein entsprechender Verschluss, mit dem die Öffnung nach dem Füllen verschlossen werden kann, wird mitgeliefert).
- Ziehen Sie die Eiswürfelschale nach oben hin heraus. Vergewissern Sie sich, dass die Schale ganz leer ist, und füllen Sie sie durch die entsprechende Öffnung.
- Die angezeigte Füllmenge nicht überschreiten (MAX WATER LEVEL). Zu viel Wasser behindert das Herausnehmen der Eiswürfel (in einem solchen Fall warten Sie, bis das Eis schmilzt, und entleeren Sie die Schale).
- Drehen Sie die Schale um 90°: das Wasser läuft in die einzelnen, durch keine Adern verbundenen Formen (siehe Abbildung).
- Schließen Sie die Öffnung mit dem mitgelieferten Deckel. Fügen Sie die Schale oben in den entsprechenden Sitz ein und lassen Sie sie nach unten gleiten.
- Die geformten Eiswürfel (Mindestzeit ca. 8 Std.) können durch leichtes Aufschlagen des Behälters auf eine harte Oberfläche gelöst werden, um sie dann durch die Öffnung herausrutschen zu lassen.
Wartung und Pflege
Abschalten Ihres Gerätes vom Stromnetz
Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden:
- Drehen Sie den Schalter TEMPERATURSCHALTER auf ●
- und ziehen Sie den Netzstecker aus der Steckdose.
Reinigung Ihres Gerätes
- Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Lösungsmittel, Scheuermittel, Bleichmittel oder Ammoniak.
- Das Zubehör kann herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließend sorgfältig klar spülen und trockenreiben.
- Auf der Geräterückseite können sich Staubablagerungen bilden. Diese können vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nur, wenn das Kühlgerät vom Stromnetz getrennt wurde.
Vermeidung von Schimmelpilz- und Geruchsbildung
- Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
- Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Gerätetür offen.
Abtauen Ihres Gerätes
! Verfahren Sie hierzu wie nachstehend beschrieben.
Beschleunigen Sie den Abtauvorgang nicht durch Einsatz von elektrischen oder mechanischen Vorrichtungen oder Werkzeugen, sondern verwenden Sie hierzu nur den mitgelieferten Schaber, sonst könnte der Kältekreis beschädigt werden.
Entfernen Sie den Reif in regelmäßigen Abständen mit dem entsprechenden Schaber. Ist die Reifschicht jedoch zu dick, muss manuell abgetaut werden:
- Stellen Sie einen Tag vorher den TEMPERATURSCHALTER auf SUPER ein (die gelbe Kontrollleuchte SUPERFREEZE leuchtet), um das Gefriergut noch tiefer zu kühlen.
- Stellen Sie nach 24 Stunden den TEMPERATURSCHALTER auf ●:
- Wickeln Sie das Gefrier- bzw. Tiefkühlgut dicht ein und legen Sie es in einen anderen Tiefkühlschrank oder bewahren Sie es an einem ähnlich kalten Ort auf.
- Lassen Sie die Gerätetür offen stehen, bis der Reif vollständig aufgetaut ist. Dies kann durch das Aufstellen eines Topfes mit warmem Wasser beschleunigt werden.

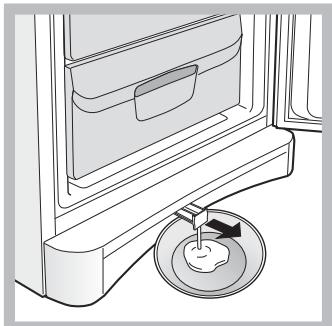

- Einige Modelle sind mit dem DRAIN SYSTEM ausgestattet, das das Tauwasser nach außen ableitet. Lassen Sie das Tauwasser darüber in eine Schale laufen (siehe Abbildung).
- Reinigen Sie die Gefrierzone gründlich und trocknen Sie sie sorgfältig aus, bevor Sie das Gerät wieder einschalten.
- Warten Sie 2 Stunden, bis die idealen Gefrierbedingungen wieder gegeben sind, bevor Sie das Gefriergut in die Gefrierzone geben.
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gegeben und sollen aufmerksam gelesen werden.
CE
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. - 2002/96/CE.
Allgemeine Sicherheit
- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
- Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitung zu benutzen.
- Der Kühl- und Gefrierkombination darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
- Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
- Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
- Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
- Vor allen Reinigungsmaßnahmen muss der Netzstecker gezogen werden. Es genügt nicht, den TEMPERATURSCHALTER auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.
- Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.
- Verwenden Sie im Innern der Gefriergutlagerfächer bitte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel. Eiswürfel nicht sofort in den Mund nehmen.
- Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
- Verpackungsmaterial ist kein Spielzeug für Kinder.
Entsorgung
- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
Energie sparen und Umwelt schonen
- Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf, nicht direkt in der Sonne oder in der Höhe von Wärmequellen.
- Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.
- Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
- Stellen Sie keine warmen Speisen in das Gerät: Sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
- Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.
- Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (siehe Wartung).
Störungen und Abhilfe
Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.
Die grüne Kontrollleuchte STROMVERSORGUNG leuchtet nicht.
- Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.
Die Kontrollleuchte ALARM ist immer eingeschaltet.
Die Tür ist nicht richtig geschlossen oder wird dauernd geöffnet. Die Tür wird sehr oft geöffnet. - Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
Der Motor läuft ununterbrochen.
- Der TEMPERATURSCHALTER steht auf der Position „Fast Freeze" (Schnellgefrieren): Die gelbe Kontrollleuchte FAST FREEZE ist eingeschaltet (siehe Beschreibung). Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet. Die Umgebungstemperatur ist sehr hoch. Die Reifschicht ist stärker als 2-3 mm (siehe Wartung).
Das Betriebsgeräusch ist zu stark.
- Das Gerät wurde nicht eben aufgestellt (siehe Installation).
- Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und dadurch zur Geräuschbildung Ihres Gerätes beitragen.
- Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler, sondern ganz normal.
Installation
!Folgen Sie nachstehender Vorgehensweise.
- Stellen Sie den Drehregler für die GEFRIERFUNKTION in die Position
- Ziehen Sie den Netzstecker aus der Steckdose.
Reinigen Sie das Gerät
Vermeiden Sie Schimmel und unangenehmen Geruch
