MANUAL DE USUARIO PLATIMAX EPM750AWT 80PLUS PLATINUM ENERMAX

Muchasgraciasporcomprarnuestra fuenteENERMAX.Le recomendamosque selea bieneste manual parael usuario.

Queremos recordarle que los ordinadores actuales son muy vulnerables y necessitan conditiones especialas paraFuncinar sin problemas. Para evaporar dichos fallos y maximizar la duracion del systema, le recomendamos que se asegure de:

• Su ordinador no seswanae alado de la calefacion ni othero objeto que irradie calor
• Su ordinador no se oculta al lado de un objecto magnétique
• Suordenador no se incluye en un entorno humedo, con polvo y vibraciones
• Su ordinador no reciba radiación solar directa
• Su ordinador sea refrigerado lo suficiente por parte de los ventiladores
• Si utilizes un cable prolongador no lo可以选择 usar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurar de que no sobrepasa la corriente的最大a del cable, o conecte los equipos a otra toma de corriente.
• Si utilizes un SAI (Sistemas de Alimentacion Ininterrupida) para su sistemas, debenemployer uno con capacité de varios-VA suficiente como:

modelo de la fuente	Capacidad recomendada minima del SAI: (se bajo por eficiencia y PFC aarga respectiva)
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Si quiere enchufarthersequipocosomuna impreasora o monitor,tienequeusarunmodelocapacidadmayor.
• Por favor, no confunda capacité de VA con varios ni utilize un SAI insufiente, ya que provocaria una diminución de la duración SAI o problemas el encender el sistema en modalidad de bateria.

NOMENCLATURA DE LAS PARTES

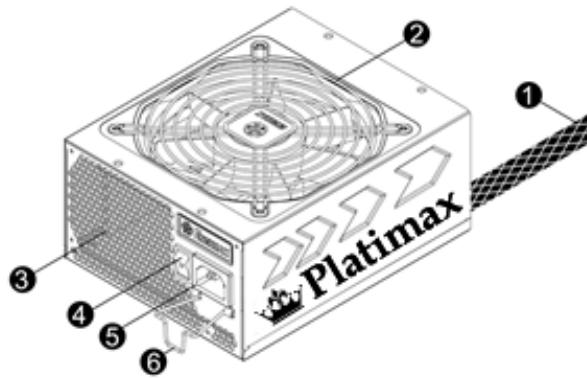

① Cable del corriente: Por favor, examine el párafo „CABLES Y ENCHUFES”.
② Ventilador. #1
③ Honeycomb air vent.
④ Interruptor I / O^* : separado interruptor de la fuente por En/Paro (I=En, O=Paro). #2
⑤ Toma de corriente#2
⑥ CordGuard#3

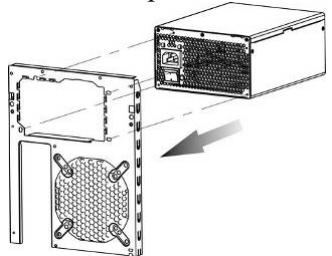

1 Para asegurar la mejor refrigeración del sistemas., no obtruye la ventilación de la fuente.Esta fuente se ofrece una función especial "HeatGuard".Cuando el sistemas esta apagado o está en modo ACPI S3/S4, el ventilador de la fuente va a desviar el calor hacer fuera durante 30-60segundos para bajo la temperatura media del sistemas enanos 3 - 5^

2 Cuando construya el sistema ponga el interruptor en posicion "Paro/O" y desenchufe la toma de la corriente. Ahora peut tener el sistemas de forma segura.

3 El cable de Alimentación puede ser desconnectado accidentallymente de la fuente de alimentación occasionando apagados sin avis y días en el PC, Enermax dispone de la Tecnología CordGuard mantenendo el conductor en su posición correcta y evitando accidentesfortuitos.

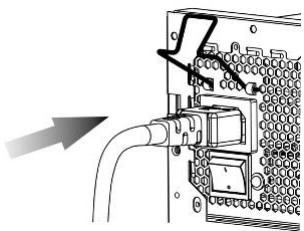

① Alojando dentro de la misma fuente el propio conector y así se asegura que el conector sae mantiene en la posición correcta.

② Apretando al mesmo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentación.

③ Conectar el cable a la fuente.

(4) Se cierra CordGuard haciendo presión. Esto permite tener tiempo en la posición correcta el dispositivo.

1. CordGuard es un sistema exclusivo de lamarca ENERMAX,rialquier intento de instalacion en otherdispositivodistinctepuede occasionarproblemas.
2. Cuando se hace mantenimiento del sistemas con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todo los enchufes están diseñados para que sea imposible conectar cables en la direction equivocada. Poner un enchufe en un zócalo tiene que ser fácil. Si no puedaponer fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo intente utilizing fuerza ni cambie los pines del voltaje. Eso pueda做不到la fuente e invalidar la garantía.

Ilustración gráfica de los zócalos modulares y la distribución c.c..

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P:SATA/4P Molex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12P:GPU/CPU/RAM

• Para tener los conectores 24pin MB y 8pin CPU, hay que conectar los conectores de 16pin y de 20pin en los socket correspondentes.
• Este producto incluye una proteccion para sobrecarga para una linea multipla de 12v. Si sedea que manyos periféricos usilicen solo una linea de 12v,esto podra actionar la proteccion y provocar el apagamento delsystema.Para repartir la energia de corriente y asegurar la mejor estabillidad y seguidad aconsejamos reconnectar cierto cables de alimentacion de los periféricos a otheras lines de 12v.

24P placas base Soporte generaciones新模式 de ATX/EEB/CEB server/workstation.

8P CPU +12V La configuración 8-Pin soporte multi-CPU server/workstation y algunos sistemas single-socket extremas.

4P CPU +12V La configuración 4-Pin soporte la mayoría de los sistemas single-socket.

6+2P (8P) PCI Express, en “modo combinado” La configuración 8-pin soporte las新模式 tarjetas gramáticas, que necessitan este enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modo分开” / 6P PCI Express La configuración 6-pin soporte la mayoría de las tarjetas gramáticas, que necessitan este enchufe de 6-Pin PCI-E.

SATA #1 Para ODD o HDD tipo SATA/SAS.

4P Molex #2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.

FDD Para discos “Floppy” or tarjetas de expansión..

1 Unos discos duros de SATA soportan connectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrada más en detaille.

2 Unas instalas base soportan este enchufe para suministrar corriente additionalmente del enchufe 24-Pin de la placa base. Si tu ordinador está equipado con mas de una VGA de gama alta, por favor, connecte este conductor al socket correspondiente en la placa base y consulte el manual de instrucciones de la placa base para mayores detalles.

CABLES MODULARES (contendo)

Por favor utilise solamente cables modulares originales de ENERMAX. Otros cables podrjan dañar el sistemas e invalidate la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gramificas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC018-G: 8P & 4P +12V CPU/RAM power Cable modular para energia alta server/workstation con más que 4 CPU y 16 GB RAM.

EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.

EMC022 :24P MB & 8P CPU

■ Los cables adjuntos podrán diferenciarse por modelo y por regione deVentas. ■ Ofrecemos más cables de forma optional. Por favor revise nuestra páginaweb para Obtener más información: www.enermax.com Nota especial para integradores de sistemas: Si su Sistema necesita cables especialas, cables modulares o con un Diseño, contacte a un representante de ENERMAX. ● CONNECTAR Y EXTRAER CABLES MODULARES

CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente:tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora pueda connectarlo fácilmente.

RENOVAR CABLES MODULARES DE LA FUENTE Todo los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos paraguardar con los zócalos de la fuente. Para quitar un cable modular pulse:haciaLas flechas y desconnecte el enchufe@cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegürese de que:

1. El enchufé de la placá base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es Neededo) está conectado correctamente.
3. o un enchufe 4-Pin Molex (si es besoino) esté conectado correctamente.
4. Todos los除外s enchufes necessarios estarconctadocorrectamente.
5. El cable de la corriente (AC) está connectado correctamente con la fuente y el enchufe!
6. Cierre la caja del sistema!
7. Coloque el interruptor de la fuente en la posicion "I".

FUNCIONES DE PROTECCIONY SEGURIDAD

La fuente ENERMAX tiene varias functions de proteccion y seguidad. En caso de mal functionamento se detendra para proteger todo el systema de daños. En la mayoria de cases esso sera causado por un mal functionamento de componentes o mala utilizacion. Enequalquier situacioniami simer sigma las instrucciones y disconectela o apaguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necessarios, como ODD. Examine su temperatura por medio del tacto. Si está caliente, pueda ser, que los ventiladores del sistema o de la fuente estén dañados o su caja noonga ventiladores suficientes o es en una mala posición. (Lea nuestros recomendaciones en el comienzo del manual)
3. Espere. porunosminutoshastaque la fuente sehaya enfiado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "I".
6. Examine Si todos los ventiladores estarshipostado.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ahora, por favor contacte con su vendedor o acuda a una suscursal de ENERMAX o al centro Mundial de soporte de ENERMAX.
