PROFESSIONAL SERIES GOLD AX750 80PLUS GOLD - Alimento CORSAIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación ATX
Potencia	750 Watts
Certificación de eficiencia	80 PLUS Gold
Tensión de entrada	100-240V
Dimensiones aproximadas	150 mm x 160 mm x 86 mm
Peso	3.5 kg
Conectores principales	1 x 24-pin ATX, 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe
Compatibilidades	Compatible con placas base ATX, Micro-ATX y Mini-ITX
Funciones principales	Protección contra sobrecargas, protección contra cortocircuitos, ventilación silenciosa
Mantenimiento y limpieza	Limpieza regular de los ventiladores y las rejillas de ventilación recomendada
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles para reparación
Garantía	7 años
Información general	Ideal para configuraciones de alto rendimiento y juegos

Preguntas frecuentes - PROFESSIONAL SERIES GOLD AX750 80PLUS GOLD CORSAIR

¿Cuáles son las principales ventajas de la fuente de alimentación CORSAIR AX750?

La fuente de alimentación CORSAIR AX750 ofrece una eficiencia energética 80 PLUS Gold, un diseño completamente modular para una gestión óptima de los cables, así como una excelente estabilidad y rendimiento bajo carga.

¿Cuál es la potencia de la fuente de alimentación CORSAIR AX750?

La fuente de alimentación CORSAIR AX750 proporciona una potencia de 750 vatios, lo que la hace adecuada para la mayoría de las configuraciones de PC de gama alta.

¿Cómo instalar la fuente de alimentación CORSAIR AX750 en mi caja?

Para instalar la fuente de alimentación, comienza por colocarla en el compartimento dedicado de tu caja. Fíjala con los tornillos proporcionados, luego conecta los cables necesarios a tu placa base, tarjeta gráfica y otros componentes.

¿Qué hacer si la fuente de alimentación no se enciende?

Asegúrate de que la fuente de alimentación esté correctamente conectada a la toma de corriente y que el interruptor en la parte trasera esté en posición 'ON'. También verifica las conexiones internas en tu PC.

¿Es silenciosa la fuente de alimentación AX750?

Sí, la fuente de alimentación CORSAIR AX750 está diseñada con un ventilador de bajo ruido que funciona silenciosamente, especialmente en baja carga.

¿Qué tipos de cables se proporcionan con la fuente de alimentación CORSAIR AX750?

La fuente de alimentación se proporciona con cables modulares, incluidos cables para la placa base, el procesador, las tarjetas gráficas y los discos duros, permitiendo una personalización según tus necesidades.

¿Cómo saber si mi fuente de alimentación está defectuosa?

Si tu PC no se enciende, reinicia con frecuencia o presenta inestabilidades, esto podría indicar un problema con la fuente de alimentación. Prueba con otra fuente de alimentación si es posible.

¿Puedo usar la fuente de alimentación CORSAIR AX750 para un sistema multi-GPU?

Sí, la fuente de alimentación AX750 puede soportar configuraciones multi-GPU, pero asegúrate de que el consumo total de tu sistema no supere los 750 vatios.

¿Es compatible la fuente de alimentación CORSAIR AX750 con todas las cajas?

La fuente de alimentación es de formato ATX estándar, por lo que es compatible con la mayoría de las cajas ATX. Verifica las dimensiones de tu caja para confirmación.

¿Cómo limpiar mi fuente de alimentación CORSAIR AX750?

Desconecta la fuente de alimentación y utiliza una aspiradora de baja potencia o un cepillo suave para quitar el polvo. Evita abrir la fuente de alimentación por razones de seguridad.

¿Cuál es la garantía de la fuente de alimentación CORSAIR AX750?

La fuente de alimentación CORSAIR AX750 generalmente tiene una garantía de 7 años, pero verifica los detalles específicos de tu compra.

MANUAL DE USUARIO PROFESSIONAL SERIES GOLD AX750 80PLUS GOLD CORSAIR

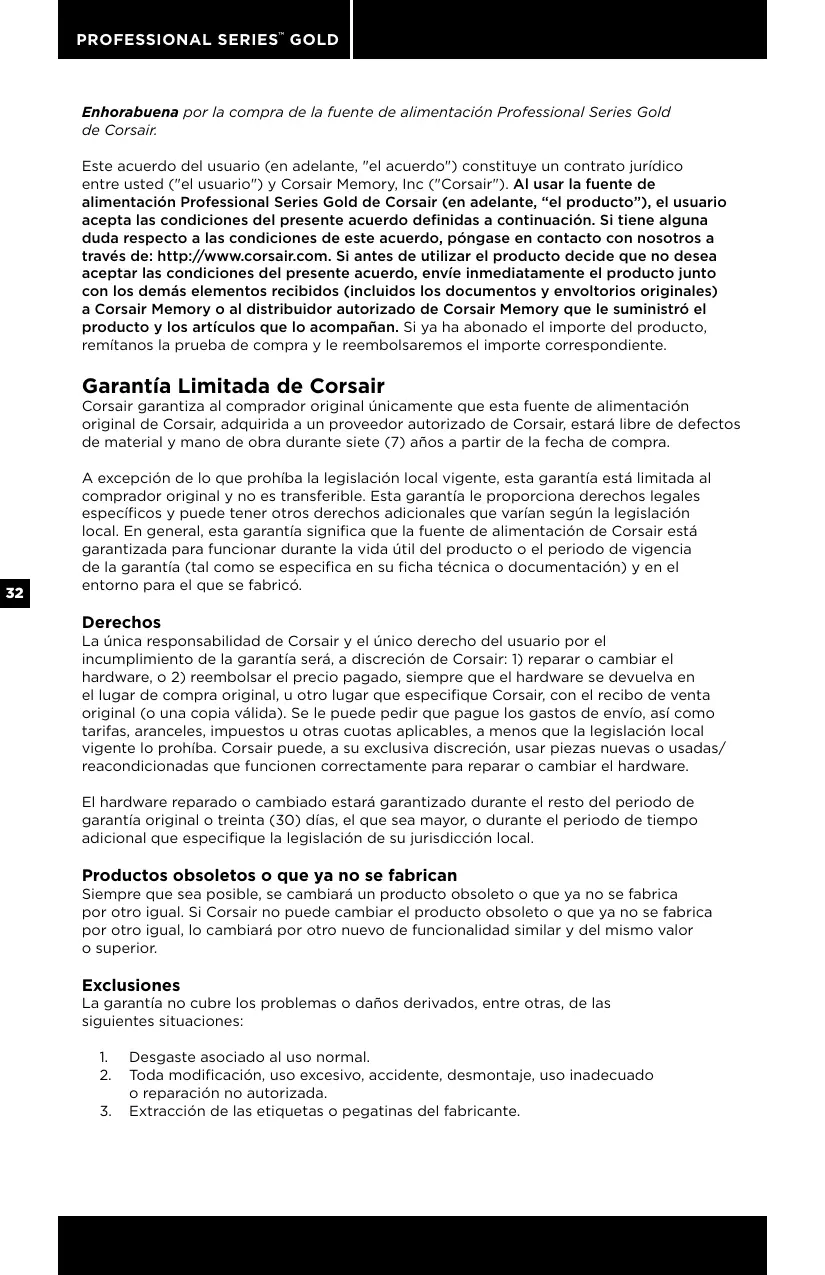

Enhorabuena por la compra de la fuente de alimentacion Professional Series Gold de Corsair.

Este acuerdo del usuario (en adelante, "el(acuerdo") constituya un contrato juridico entre usted ("el usuario") y Corsair Memory, Inc ("Corsair"). Al usar la fuente de alimentación Profesional Series Gold de Corsair (en adelante, "el producto"), el usuario acepta las conditiones del presente acuerdo definidas a continuación. Si tiene una dudaajscto a las conditiones de este acuerdo,pongase en contacto con nosotros a工程技术: http://www.corsair.com. Si antes de utiliser el producto decide que no desea aceptar las conditiones del presente acuerdo,envie inmediamente el producto jusqueno con los demas elementos recibidos (incluidos los documents y envoltorios originales) a Corsair Memory o al distribuidor autorizzato de Corsair Memory que le suministro el producto y los articulos que lo ayonado el imports del producto, remitanos la prueba de compray y le reembolsaremos el imports correspondiente.

Garantía Limitada de Corsair

Corsair garantiza al comprador original únicamente que esta fuente de alimentación original de Corsair, adquirida a un proveedor autorizado de Corsair, está libre de defectos de material y mano deoba durante siete (7) años a partir de la Fecha de compra.

A exception de lo que prohía la legislación local vigente, esta garantía está limitada al comprador original y no es transferible.Esta garantía le proporción dechos legalesesionicos y pueda tener otheros derechos adiconiales que varian según la legislación local. En general, esta garantía significa que la fuente de alimentación de Corsair está garantizada paraFuncionar durante la vidautil del producto o el periodo de vigilencia de la garantía (tal como se specifica en su ficha技术水平a documentacion) y en el entorno para el que se fabricó.

Derechos

Launda responsabilitad de Corsair y el unico direcho del usuario por el
incumplimiento de la garantia sera, a disrecion de Corsair: 1) reparar oCambiar el
hardware, o 2) reembolsar el precio pagado,iami que el hardware se devuelva en
el lugar de compra original, u other lugar que especifique Corsair, con el recibo de vente
original (o una copia valida).Se le puede pedir que pague los gastos de envio, asi como
tarifas, aranceles, impuestos u otheras cuotas aplicables, a menos que la legislacion local
vigente lo prohiba. Corsair pueade, a su exclusiva disrecion, usar piezas cuales ou usadas/
reacondicionadas que functionen correctamente para reparar o cambiar el hardware.

El hardware reparado o转型发展 está garantizo durante el resto del periodo de garantía original o treinta (30) días, el que sea mayor, o durante el periodo de tiempo adicional que especifique la legislación de su jurisidicción local.

Productos obsoletos o que ya no se fabrican

Siempre que sea possible, se cambiará un producto obsoletó o que ya no se fabrica por otherwise. Si Corsair no pueda Cambiar el producto obsoletó o que ya no se fabrica por otherwise, lo cambiará por otherwise de funcionalidad similar y del mesmo valor o superior.

Exclusiones

La garantía no cubre los problemas o daños derivados, entre除外, de las siguientes situaciones:

1. Desgaste asociado al uso normal.
2. Toda modificacion, uso excessivo, accidente, desmontaje, uso inadequado o reparacion no autorizada.

3. Extracción de las etiquetas o pegatinas del fabricante.

4. Cualquier configuracion inadequado, incluido todo uso que no se realice según las instrucciones del producto suministradas.

5. Conexión a un voltaje Incorrecto.
6. El uso de articulos de consumo, como baterías de repuesto, que no haya suministrado Corsair, excepto si la legislación local vigente prohíbe dicha restricción.
7. Cualquier othera causa que no esté relacionada con un defecto de producto en materiales o mano deILA.

Tambien se excluyen de esta garantía los productos falsificados, es decir, aquellos productos que Corsair, a su exclusiva disreción, determine que no han sido fabricados por Corsair ni ninguno de sus@socios de fabricación autorizados.

Limitación de responsabilidad

CORSAIR NO SERÁ EN ABSOLUTO RESPONSABLE DE NINGún DANO ESPECIAL, INDIRECTO O DERIVADO, INCLUDEA, A TÍTULO ENUNCIATIVO, LA PÉRDEDIA DE BENEFICIOS, INGESOS O DATOS (TANTO DIRECTA COMO INDIRECTA) O PÉRDEDIA COMERCIAL POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPLICITA O IMPLICITA DEL PRODUCTO A UNQUE SE HAYA ADVERTIDO A CORSAIR DE LA POSIBILIDAD DE DICHOS DANOS. Algunas legislaciones locales no permiten la exclusion o limitación de daños especials, incidentales o derivados, por lo que es posible que esta limitación o exclusión no se aplicé en su jurisdiección.

Duración de las garantías implicativas

A EXEPCION DE LO QUE PROHIBA LA LEGISLACION VIGENTE, TODA GARANTIA IMPLICITA, CONDICION DE COMERCIALIZACION O ADECUACION A UN FIN DETERMINADO DE Este HARDWARE ESTÁ LIMITADA A LA DURATION DEL PERIODO DE GARANTÍA LIMITADA CORRESPONDIENTE A SU PRODUCTO. Algas legislaciones locales no permiten la limitación en la duración de una garantía implicita, por lo que es posible que esta limitación no se aplique en su jurisidicción.

Derechos legales naciales

Los consumidosoespueden tenerdrechoslegalesenvirtudde lalegislcionnacional vigente que rige laventa de bienes deconsumo.Las garantiasde esta garantia limitada noafectan a dichos Derechos.

Exclusion de other guarantias

Ningún empleado, proveedor o agente de Corsair dispone de autorización para hacer a cabo modificación, ampliación o adición alguna en la presente garantía.

Cóme realizar una reclamación de garantía

Antes de enviar una reclamación de garantía, le recomendamos que se ponga en contacto con nuestro equipo de assistencia技术水平 o que visite corsair.com y que consulte la�� correspondiente para Obtener asistencia技术水平. Es possible que encontrar una solución sencilla a su problema.

Por lo general, las reclamaciones de garantía validas se debentramitar en el establishimiento de compra durante los primeros treinta (30) díasuponésdeeffectuar la compra. Este periodo puedavariar según el lugar enel quehayadquiridoel producto; consultte la cláusula de devolución del minorista sobre haya realizado la compra.Las reclamaciones de garantía que no se puedatramitar através del punto de compra original se deben dirigirdirectamenteacorsair.La información decontacto de atencion al cliente se pueda encontrar en Internet encorsair.com/contact o en ladocumentacion incluidacon el producto.

Introducción

Proteccion de corriente sin precedentes

La fuente de alimentacion Corsair Professional Series Gold使之 las prestaciones de vanguardia en lo que respecta al suministro de corriente estable en conditiones adversas. Si lo que se necessita es estabilidad o si sencillamente buscas la mayor fuente de alimentacion disponible, la Corsair Professional Series Gold es para ti.

Un sistema de cableado modular autentico

Con la Corsair Professional Series Gold, es possible desconectar todos los cables de la fuente de alimentacion. Este le offre flexibilitad adicular durante la instalacion, al permitirle ensambar su equipo utilizing unicamente los cables necessarios, lo que的结果在una sistemas mas limpio y una circulacion optima del aire. Ademas, cuando lluegue el momento deCambiar su fuente de alimentacion por othernea, se peutrear delsystema sin desconectar cables de la placabase o los periféricos: los cables se quan donastestan, y solo tiene que conectarlos a su neue fuente de alimentacion modular Corsair.

Un rendimiento energetico exceptional

Gracias a su rendimiento energetico del 90% a unaarga del 50% , la fuente de alimentacion Corsair Professional Series Gold es más silenciosa, disipa una minimacantidad de calor, y le permite ahorrar mes trasmes. Haobutenido el sello de aprobacion 80 Plus Gold, lo que le garantiza que está tomando la decision correcta si lo que busca es un suministro de corrente eficaz e inteligente.

Ventajas de Corsair

La fuente de alimentacion Professional Series Gold de Corsair cuenta con las functions y los avances technologicos más recientes:

• Compatabilidad con el estándar ATX12V 2.31 y EPS12V 2.92 másrecente y también con equipos anteriores dotados de los estándares ATX12V 2.2 y ATX12V 2.01.
• Ventilador de aire ultrasilencioso de con doble cojinate de bolas que proporciona una circulación de aire excellente con un niven de ruido excepteonamente bajo al adaptorntu su velocidad de giro a la temperatura.
• Hasta 90% de eficiencia de energia en conditiones promedio de energia Mundial mediante la generacion de menos calor, resultando en facturas de energia más bajas.
• Factor de corrección activa de corriente del 0,99 para suministrar a su sistemas electricidad segura y respetuosa con el medio ambiente.
• Entrada universal de 90-264 V CA, para que se olvide de acontear ese minúsculo interruptor rojo.
• Rail especialico de +12 V que offre la(Maxima compatibiliad con los componentes más recientes.
• Protección frrente a sobrevoltaje, sobrepotencia, cortocircuitos y caidas de voltaje, que garantiza la calidad de los componentes clave de su equipo.
• Condensadores japoneses de alta calidad para un funciona y fiabilidad exceptional.
• Gracias alsystema de cables totalmente modular, podra utilizar solo los cables que necessite. Sustituir la fuente de alimentacion es muy fácil, ya que solo esnecessary disconnectar los cables de la fuente de alimentacion.
• El Diseño fino y aplanado de los cables reduce la fricción del aire y mejorá la circulación de este por el interior del chasis del PC.
• Garantía de siete años y acceso de por vida a los exceptionales servicios de asistencia技术水平a y atencion al cliente de Corsair.

**Characterística:**

Dimensiones:

• Tiempo medio entrefallos (MTBF):100,000 horas

MODELO	AX650		AX750		AX850		AX1200
	CORRIENTE DE ENTRADA (CA)
CORRIENTE DE ENTRADA (CA)	90-264V
CORRIENTE DE ENTRADA	8-4A		9-4.5A		10-5A		15A
FRECUEN-CIA	50HZ-60HZ
	VALORES DE SALIDA DE CORRIENTE CONTINUVA
	Carga máxima	Salida máxima	Carga máxima	Salida máxima	Carga máxima	Salida máxima	Carga máxima	Salida máxima
+3.3V	25A	125W	25A	125W	25A	125W	30A	180W
+5V	25A		25A		25A		30A
+12V	54A	648W	62A	744W	70A	840W	100.4A	1204.8W
-12V	0.5A	6W	0.5A	6W	0.5A	6W	0.8A	9.6W
+5VSB	3A	15W	3A	15W	3A	15W	3.5A	17.5W
POTENCIA TOTAL	650W		750W		850W		1204.8W

Contenido del paquete

• Fuente de alimentación Professional Series Gold de Corsair
• Cable de alimentación de CA
  Abrazaderas
  Tornillos de montaje

Configuración de cables Corsair

MODELO		AX650	AX750		AX850		AX1200
CABLE ATX (24 PATILLAS)	Cantidad	1	1		1		1
	Conectores por cable	1	1		1		1
	Longitud	610mm ± 25mm	610mm		610mm		610mm
CABLE DE CPU EPS12V (8 PATILLAS)	Cantidad	1	2		2		2
	Conectores por cable	1	1		1		1
	Longitud	650mm ± 25mm	650mm		650mm		610mm
PCI-E CABLE	Cantidad	4	4		4		6
	Conectores por cable	1	1		1		1
	Longitud	600mm ± 25mm	600mm		600mm		610mm
SATA CABLE	Cantidad	2	2	2	2	2	3	2
	Conectores por cable	4	4	2	4	2	4	2
	Longitud	850mm ± 25mm	850mm	550mm	850mm	550mm	750mm	500mm
CABLE PARA PERIFÉRICOS	Cantidad	2	2		2		3
	Conectores por cable	4	4		4		4
	Longitud	850mm ± 25mm	850mm		850mm		750mm
CABLE PARA FLOPPY	Cantidad	2	2		2		2
	Conectores por cable	1	1		1		1
	Longitud	101mm ± 5mm	101mm		101mm		101mm

Notas:

• Los conectores para unidad de disco flexible se encontrartran en el extremo del cable para periféricos.
• El conector de alimentacion ATX cuenta con un mecanismo extraible de 4-patillas que garantiza la compatibilidad con placas base equipadas con zócalos de 20 y de 24-patillas.
• El conector de alimentacion EPS12V dispone de un mecanismo de 4-patillas que garantiza su compatibiliad con placas base equipadas con zócalos de ocho o cinco patillas (esto "P4/12V").

Instalación

Antes de instalar el producto, lea el manual completo.

Paso A: Retirada de una fuente de alimentacion anterior

Si está ensamblando un sistema nuevo a partir de cero, vaya al paso B directamente.

1. Desenchufe el cable de alimentacion de CA de la toma de corriente o del SAI, y de la fuente de alimentacion antigua.
2. Desconecte todos los cables de alimentación de la tarjeta de video, la placā base yDEMásdispositivosperiféricos.
3. Siga las instrucciones que aparecen en el manual de la torre o bastidor y desinstale la fuente de alimentacion antigua.
4. Vaya al paso B.

Paso B: Instalación de la fuente de alimentación Professional Series Gold de Corsair

1. Asegürese de que el cable de toma de corriente CA de la fuente de alimentación está desenchufado.
2. Siga lasindicaciones en el manual del bastidore instale la fuente de alimentacion con los tornillos suministrados.
3. Conecte el cable de alimentacion de 24-patillas. El cable de alimentacion principal de 24-patillas cuenta con una unidad extraible de 4-patillas, lo que permitte connectarlo a un zócalo de 24 o de 20-patillas en la placar base.

a. De este modo, si su placà base cuenta con un zócalo de 24-patillas, pueda conectar el cable de alimentación principal de 24-patillas directamente a la placà base.
b. En cambio, si el zócalo de la placal base es de 20-patillas, deben extraer primero el cable de 4-patillas del conector de 24-patillas y, a continuación, conectar el cable de 20-patillas a la placal base sin utiliser el conector de 4-patillas.

1. Conecte el cable +12V (EPS12V) de ocho patillas.

a. Si la placà base Tiene un zócalo de +12V de 8-patillas, conecte el cable de 8-patillas directamente a la placà.
b. Si la plac base cuenta con un zócalo de quatre patillas, desacople el cable de quatre patillas del de ocho patillas y connecte el cable de quatre patillasADECUADADO directamente a la plac base.

ADVERTENCIA: El conector de 4-patillas extraíble que forma parte del conector principal de 24-patillas no es del tipo "P4" o "+"12V". Si inserta este conector en un zócalo destinado a un conector "P4" o "+"12V", pourrait ocasionar días considerables.

1. Conecte los cables de periféricos, PCI-Express y SATA.

a. Conecte los cables de periféricos a los zócalos de alimentación de sus unidades de disco duro y CD-ROM/DVD-ROM.
b. Conecte los cables SATA a los zócalos de alimentación de sus unidades de disco duro SATA.
c. Si fuera besoino, conecte los cables PCI-Express a los zócalos de alimentación de las tarjetas de video PCI-Express.
d. Conecte los cables de periféricos a todos aquellos periféricos querequirean un conectorLEEoo de 4-patillas.
e. Asegürese de que todos los cables estánfirmamente connectados.

1. Conecte el cable de alimentación CA a la fuente de alimentación y enciéndala pulsando el interruptor a la posición de ENCENDIDO (marcada con "I").

Enhorabuena! Ha completado la instalacion de su fuente de alimentacion Professional Series Gold de Corsair; ya可以选择 utiliser su sistemas.

Información de Seguidad Importanta PRECAUCION: PELIGRO DE DESCARGA ELECTRICA.

1. Realice la instalacion segun las instrucciones del fabricante y las advertencias de seguridad. De lo contrario,uede dañar la fuente de alimentación o el sistema, y provocarse lesiones graves o la muerte.
2. La fuente de alimentación tiene un elevado voltaje. No abra la caja de la fuente de alimentación niinta repararla porque no contiene ningún componente que el usuario puedaCambiar.
3. Este produit se ha disnado para uso en interiores.
4. No utilise la fuente de alimentacion circa del agua, ni en entornos con una temperatura o humedad elevadas.
5. No realice la instalación cerca de fuentes de calor, como rejillas de difusión de calor, estufas u otros aparatos que produzcan calor.
6. No introduzca ningún objeto en las rejillas de ventilación o la zona del ventilador.
7. No modifique los cables ni los conectores incluidos con esta fuente de alimentacion.
8. Si esta fuente de alimentación usa cables modulares, utilise únicamente aquellos suministrados por el fabricante. Es possible queuxtapos cables Sean incompatibles y danen gravemente el sistemas o la fuente de alimentación.
9. El conector de alimentacion principal de 24-patillas cuenta con un conector extraible de 4-patillas. Este conector de 4-patillas no es un conector P4 ni ATX 12V. No fuerce este cable en el zócalo P4 o ATX +12V de la placar base.
10. La omisión de las instrucciones del fabricante o de estas instrucciones de seguridad invalidará de forma inmediata todas las garantías.

Certificados de Seguidad y Cumplimiento de Normas

FCC Parte 15 de la Normativa de la FCC, Clase B

ICES ICES-003

CE EN 55022:2006 + A1:2007, Clase B

EN61000-3-2:2006 Clase D

EN61000-3-3: 1995 + A1:2001 + A2:2005

EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL/CUL UL60950-1

CSA C22.2 NUm. 60950-1

C-TICK AS/NZS CISPR 22:2006, CLASE B

TUV EN 60950-1

CB IEC 60950-1

CCC GB4943

GB9254

GB17625.1

BSMI CNS14336

CNS13438

GOST R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.3-99

ROHS 2002/95/EC, directiva sobre la restricción de sustancias peligrosas

WEEE 2002/96/EC, directiva de residuos de aparatos electricos y electronicos

ROHS Orden num. 39 de China, administración del control de la contaminación

(China) producida por produits de informacion electronicos
