BOOKSHELF LOUDSPEAKERS - Altavoces de estantería KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoces de estantería
Marca	Klipsch
Serie	Reference
Tecnología de altavoz	Bocina Klipsch Tractrix®
Tipo de tweeter	De bocina
Tipo de woofer	Cono de cobre
Cableado interno	Bandwidth Balanced™ Monster®
Terminales de conexión	Dos pares para bi-cableado / bi-amplificación
Rejilla	Magnética, desmontable
Montaje en pared	Muesca de ojo de cerradura e insertos roscados (algunos modelos)
Colocación recomendada	Altura del oído, a igual distancia de las paredes
Impedancia	8 ohmios
Sensibilidad	90 dB
Respuesta en frecuencia	50 Hz - 20 kHz
Alimentación	Pasiva, requiere amplificador externo
Mantenimiento	Limpieza con paño seco, rejilla con cepillo de aspiradora
Garantía (EE.UU. y Canadá)	5 años (altavoz), 2 años (componentes electrónicos)
Accesorios incluidos	Rejilla, puentes metálicos, manual de usuario

Preguntas frecuentes - BOOKSHELF LOUDSPEAKERS KLIPSCH

¿Cómo conectar los altavoces en cableado simple?

Pele los extremos de los cables unos 6 mm, retuerza los hilos, insértelos en los orificios de los terminales de conexión y apriete las tuercas manualmente. Respete la polaridad: terminal rojo (+) en el terminal positivo, terminal negro (-) en el terminal negativo. Asegúrese de que ningún hilo toque otro terminal.

¿Puedo usar el bi-cableado?

Sí, retire los puentes metálicos que conectan los terminales de los altavoces de agudos y graves. Conecte un cable a los terminales del altavoz de agudos y otro a los terminales del altavoz de graves, luego conecte ambos cables a la misma salida del amplificador. No retire los puentes si utiliza el cableado simple.

¿Cómo quitar la rejilla?

La rejilla se mantiene con imanes. Basta con tirar suavemente de la rejilla para desprenderla. Para volver a colocarla, alinee los postes magnéticos con los tornillos en la parte frontal del altavoz.

¿Cuál es la mejor posición para los altavoces?

Coloque los altavoces delanteros a la altura del oído, a igual distancia de la pared trasera y del suelo. Para un sistema estéreo, forme un triángulo equilátero con la posición de escucha. Aleje los altavoces de las paredes laterales para mejorar los graves y oriéntelos ligeramente hacia la zona de escucha si están muy separados.

¿Cómo limpiar mis altavoces?

Use un paño seco para quitar el polvo de la carcasa. Para la rejilla, use un cepillo de aspiradora. Nunca use productos abrasivos, disolventes o detergentes fuertes.

¿Cuál es la garantía?

En EE.UU. y Canadá, la garantía es de 5 años para el altavoz y de 2 años para los componentes electrónicos, a partir de la fecha de compra. Para otros países, contacte al vendedor.

¿Puedo montarlos en la pared?

Sí, algunos modelos tienen muescas de ojo de cerradura en la parte trasera para montaje directo en la pared. Use un tornillo adecuado fijado en un poste de pared. Para paredes de yeso, use anclajes apropiados al peso del altavoz.

¿Qué potencia de amplificador recomienda?

Estos altavoces son muy sensibles (90 dB) y pueden funcionar con amplificadores de baja potencia (20 W) como de alta potencia (200 W). Verifique las recomendaciones del fabricante para su modelo específico.

¿Qué hago si no tengo un subwoofer?

Puede configurar los altavoces como Grandes en el menú de configuración del receptor para que reproduzcan todas las frecuencias. Para mejores resultados, se recomienda agregar un subwoofer y configurar los altavoces como Pequeños.

¿Puedo usar estos altavoces como envolventes?

Sí, colóquelos en las paredes laterales, ligeramente detrás de la zona de escucha, a la altura del oído o más arriba. También puede orientarlos hacia el techo para una mejor sensación envolvente. Experimente con diferentes posiciones.

MANUAL DE USUARIO BOOKSHELF LOUDSPEAKERS KLIPSCH

IMPIMPORTANTES INSTRUCCIONES DE SEGURIDAD

1. LEA estas instrucciones.

2. GUARDE estas instrucciones.

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este dispositivo cerca del agua.

6. LIMPIELO SOLAMENTE con un paño seco.

7. NO bloquee los orificios de ventilación. Instáeleo de acuerdo con las instrucciones del fabricante.

8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefaction, cocinas u或者其他 aparatos (incluyendo amplificadores) que generen calor.

9. NO neutralice la caracteristica de seguridad del enchufe polarizzato o con clavija de connexion a tierra.Los enchufes polarizados tienen dos patas y una es más ancha que la othera.Los enchufes con clavija de connexion a tierra tienen dos patas y una clavija de connexion a tierra.La pata ancha o la clavija son caracteristicas de sécurité.Si el enchufe del dispositivo no entra en el enchufe de pared, consulte a un electricista para que cambie el enchufe de pared obsoleto.

10.PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en excesso o que lo pisen,especially neste el punto en que el cordón se une al enchufe,el punto en que el cordón sale del dispositivo y cuando el dispositivo está enchufado.

1. USE SOLAMENTE los accesos especialicos por el fabricante.

2. USE este dispositivo solamente en un carrito,base,tripode,soporte o mesa especified por el fabricante o vendido con el producto.Cuando use un carrito,tenga cuidado al mover el carrito con el dispositivo encima para evitar lesiones si elconjunto se vuelca

3. DESENCHUFE este dispositorio cuando haya tormentas electricas o cuando no se durante largos periodos de tiempo.

4. REMITA todas las reparaciones al personal de servicios calificado. Acuda a un profesional si el dispositivo ha sufido desperfectos tales como que se ha danoi el enchufe o el cordon de alimentacion, el dispositivo se ha dejo caer, parece no funciona correctamente o ha estado expuesto a la lluvia o a la humedad, o han caido objetos o se ha derramado liquido en su interior.

Este simbolo indica que el manual que acomaña a esta unidad contiene instrucciones importantes sobre operación y mantenimiento.

Este*simbolo indica que hay voltaje peligroso que constituya un peligro de descarga electrica Dentro de esta unidad

ADVERTENCIA: Para reducir el riesgo de incendio o descarga electrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA:Los voltajes de este equipo constituyen unPEGIDO de muerte.No hay piezas que el usuario pueda reparar bajo el dispositivo.Remita todas las reparaciones al personal de service calificado.

PRECAUCION:Los Cambos o modificaciones que el fabricante no apruebe expresamente pueda anular la autoridad del usuario para operar este dispositorio.

ACERCA DE SU COMPRA KLIPSCH

Gracias por comprar这些 altavoces de estante Klipsch. Después de leer este manual y conectar el sistema,ustedouldrascuccharelresultadodemasde55anosde rigurosag Ingenieríaacompañada de investigación ydesarrolloa la vanguardia de su类产品.Howoslos productos Klipsch,los altavocedesesteantienotenecologíadeacoplamentea trompetaKlipschTractrix®,que es el diseño en que se basó el primer Klipschor®desarrollado en1946y todos los productos que han venido despues.El acoplamente a la trompeta permite a los altavocescroduiraltsensibilidad,baja distorsión,respuestosdefrecuenciasbajas y ampliadispersión,loquelse traduce en la potencia,el detalle yla dinámica sin igualque sonlas marcasdistinctivas del"Sonido Klipsch".No olvidealearnarlartajergaranta en lineaenwww.klipsch.com o al dorso de estemanual para que podamos prestarlebetterservicio. Nuevamente le agradecemos quehayascogidoaKlipsch yesperamosqueusaltavocendenia su músicaayasuspelliculasdurantemuchosanos.

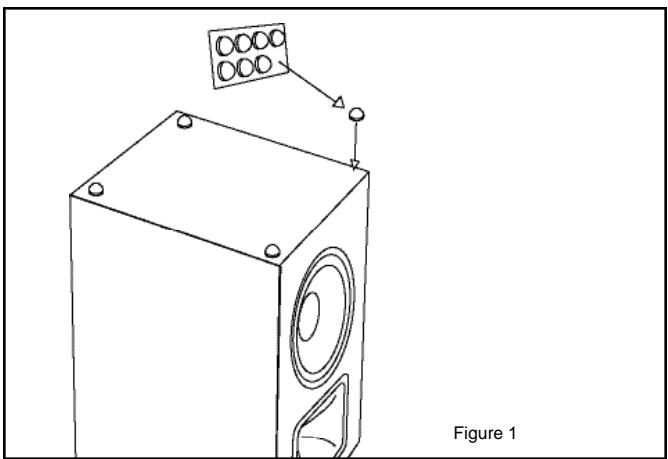

DESEMPAQUE

La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a la caja.
La眼看 a the lado.

UBICACION

Aunque los altavoces de la série Reference funcional en una amplia variedad de ubicaciones,el mejor rendimiento se obtiene siguiendo las siguientes simples indicaciones:

• Coloque los altavoces frontales derecho o izquierdo sobre repisas o pedestales con los tweeters aproximadamente a la alta del oido de una persona sentada. Como altavoces de canal de surround,estos altavoces funcional比我 por lo que se colocan a mayor alta.
• Si está instalando los altavoces en un armario, colóquelos de manière que la parte de adelante del altovo no quede dentro del armario si no, a lo más, al ras del fronte del armario.
• Si es possible, colque企业和 altavoces de waya que queden a igual distancia del piso y de la pared que haya detrás. también es buenaponer los altavoces derecho o izquierdo a distinctas distacias de las paredes más cercanas.Esta espécie de escalonamente suaviza las Frequencias bajas.
• La distancia a las superficies cercanas,tales como las paredes y el piso,influye en gran medida en la respecta y el rendimiento de bajos de todo altovo. Acercar el altovo hacía una de las superficies augmenta el rendimiento de bajos: alejarlo,disminuye tal rendimiento. Estas sugerencias por lo general producen buenos resultados con los altavoces de estante de la serie Reference de Klipsch,pero usted notará que pueda "afinar"el sonido displazando los altavoces ligeramente delado a bajo o de adelante hacía以及其他que la música con alto contenido de bajos suene ideal para usted.No tema experimentar.

Figure 2

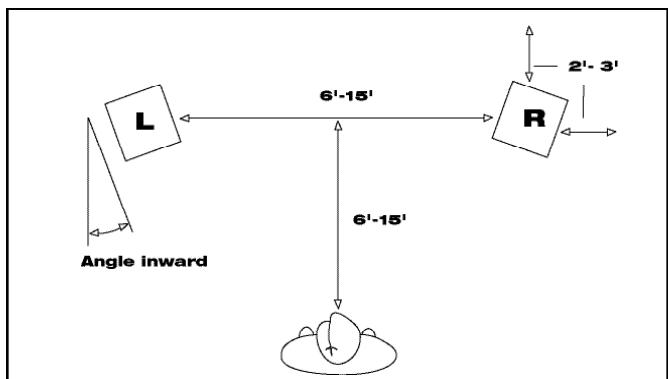

Sistema estereo de dos canales: La figura 2 muestra una disposicion de altavoces común de un sistema estereo de dos canales.Crear un triángulo equilatoro con los altavoces y la posición del oyente es un buena punto de partida.Dependiendo del tiempo de la sala y de la disposicion de los muebles,puede ser conveniente disminuir oacularizar la distancia entre la posición del oyente y la linea entre los altavoces,pero trate de que el oyente quede a la mesma distancia de los dos altavoces.Eso produce la mejor imagen estereofónica.Orientar ligeramente hacer el oyente los altavoces que estén muy分开ados mejora la imagen estereofónica.

Instalación estereofónica para cobertura amplía: Si austed leinterestingamente escuchar bien el sonido desdeczuelquierposión en la sala,es buena colocar los altavocues alejados uno deotry contra paredes adyacentes de mannersque formenuna gran L.Esto no produc muy buena imagen estéreo,pero si buena cobertura y un sonido espacioso y bien bal-anceado.

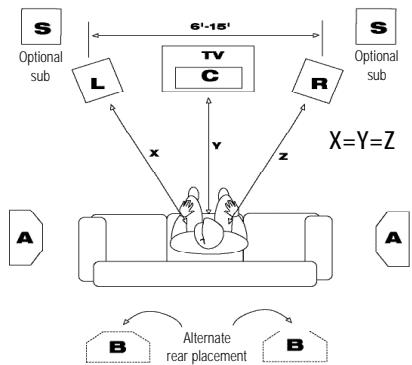

Sistema de cine en casa: La figura 3 muestra una instalacion común de cine en casa con un par de altavoces de estante como altavoces frontales izquierdo y derecho, un altovoz de canal central horizontal entre ellos y un par de altavoces surround en las paredes laterales. La estrategia Basics para ubicar los altavoces frontales derecho e izquierdo es similar a la que se describe anteriorsamente para un Sistema estereo de dos canales; la diferencia es que los altavoces se ubican conrechtaoa la planta de video. Idealmente,los altavoces frontales izquierdo y derecho deben estar equidistantes y aproximamente alineados conrechtao tal planta.A menos que la planta de video sea muy grande,puede serpreferiblequeHayamenos distancia entre los altavoces izquierdo y derecho que en un Sistema de musica estereo exclusivamente.Esto asociia mayor los tamanos aparente de la imagen sónica y de la imagen de video.

Figure 3

Los altavoces de estante de la série Reference también se pueda usar como altavoces de canal de surround. Por lo general,la mejor之作 es en alto,en las paredes laterales y ligeramente detrás del oyente.Sin embargo,hay muchas otheras dispositionses que pueda dar resultados sorprendentesmente buena. Por exemple,se你能 colocar detrás del oyente; o hasta en el piso y orientados hacía el techo,si la situación lo exige.Orientar los altavoces hacía el oyente enfatiza los sonidos espécicos de canal de atrás,orientarlos en sentido contrario produe una mayor sensación de espacio.Haga experimentos hasta encontrar la instalación que melhor le suene.

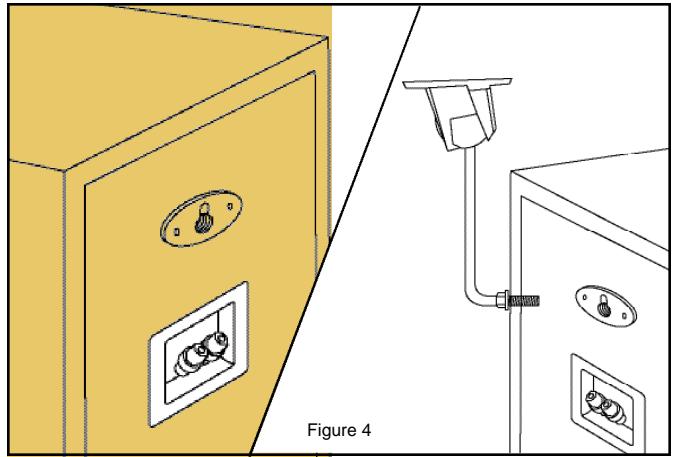

MONTAJE EN LA PARED Y EN EL CIELO RASO

Algunos modelos tienen insertos roscados para soportes de pared o de cielo raso y también agujeros en forma de cerradura para montarlos al ras de la pared.Si va a usar soportes,vea los detalles en las instrucciones de montaje.En el caso de los agujeros en forma de cerradura,lo uniquo que se necesita es un tornillo cuya cabeza,de時間 apropiado,sobresalga ligeramente de la pared.Si es posible,el tornillo debe ir atornillado en uno de los parales internos de la pared; de no ser asi,se deben usar tornillos con ancla de un時間 que corresponda al peso del altovo sobre la pirca.(Vea la figura 4).

CONEXIONES

Nota: Conectar correctamente los altavoces al amplificador es de importancia fundamental para Obtener buena calidad de sonido. Siga al pie de la letra estas instrucciones. Las malas conexiones peuvent causar daños o falla de amplificador.

Los altavoces de la série Reference de Klipsch tienen cabledo interno con cable Bandwidth Balanced™ Monster®. La Tecnologia Bandwidth Balanced™neaWhile cables de cobre de alta pureza y distinto calibre ciudadosamente seleccionados y enrollados para que haya transferencia optima de la seals a todas las Frequencias.EI meoro rendimiento se obtiene si los altavoces se connectan al amplificador o receptor con cable Monster o con un cable de calidad similar queonga su distribuidor. Recomendamos queuse cable de cobre trenzado calibre 16 o mas grueso.Si hay que cubir grandes distancias,usar cable de menor calibre (mAs grueso) reduce la potencia de amplificationque se pierde debido a la resistencia del cable.

En la parte detrasde los altavoceshay dos conjuntos de tornillos de presion,uno para el tweeter y other para el woofer. Si el cableado es convencional,estos conjuntos estan conectados entre si con bandas de metal enchapadas en oro o con puentes de cable que sedeben quitar para hacer cableado doble o amplificacion doble.Explicaremos primero el cableado convencional y bajo lasalternativas. Toda la informacion sobre cableado convencional se aplical cableado doble.

PERO PRIMERO:TIPOS DE CONECTORES

Pele el cable. Separe los dos conductores una pulgada más o menos y pélosapproximadamente 6 mm (1/4 de pulgada).(Esto es más fácil con un pelacables, pero también se(puede usar una cortaplumas común y corrente paraURTAR alrededor del aislamento).Trence apretadamente las hebras de los dos conductores.Afloje las tuercas de los tornillosde presión hasta que aparezca el agujero del tornillo,luego inserte los cablespelados através de los agujeros.Apriete las tuercas a mano sobre el cable.Las hebras no debenhacer contacto de un tornillo de presión aOtro ni de un conductor aOtro.No seguir esta recomendacion en qualquera de los dos extremos de la conexión可以使ar daños o falla de amplificador.

Clavijas. Hay muchos cables queienen con clavijas de metal en los extremos.Afloje las tuercas de los tornillos de presion hasta que aparezca el agujero del tornillo,LUgo inserte las clavijas a工程技术 de los agujeros. Apriete las tuercas a mano sobre las clavijas.No las apriete en excesso.NoDebe haber contacto de metal a metal entre las clavijas ni con los tornillos de presion.No seguir esta recomendacion en qualquera de los dos extremos de la connexion possible causar daños o falla de amplificador.

Conectores en U. Hay cables de altavoz que tienen conectores en forma de U en los extremos. Afloje las tuercas de un par de tornillos de presión y colque los conectores alrededor de los tornillos. Apriete las tuercas a mano sobre los conectores y asegúrese de que ellos quedenfirmemente en posición.NoDebe habercontacto de metal a metal entre los conectores ni con los tornillos de presión.No seguir esta recomendación en qualquera de los dos extremos de la conexión peutecausar daños o falla de amplificador.

HAY OTROS TIPOS DE CONECTORES ESPECIALES PARA FACILITAR LA CONEXION DE LOS ALTAVOCES.SU DISTRIBUTOR AutorIZADO KLIPSCH LE PUEDE DAR SUGERENCIAS O MÁS DETalles.

DE LOS ALTAVOCES AL AMPLIFICATOR: CONSERVACION DE LA POLARIDAD O FASE

Uno de los aspectos más importantes al conectar los altavoces esmanter la polaridad o fase.Si los altavoces no se conectan en fase,los bajos o laImagen de sonido se deterioran.

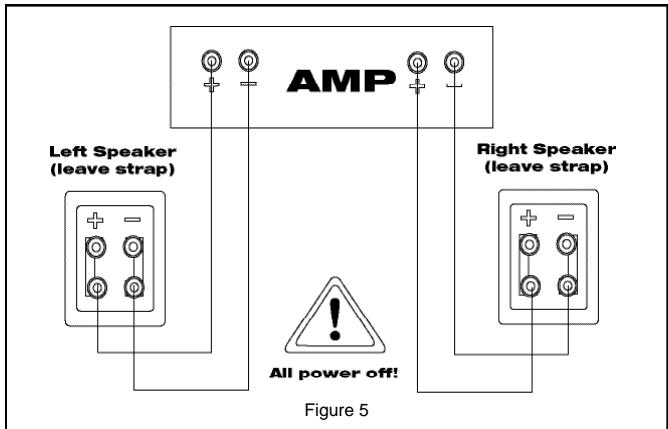

Lamania mas fácil de que los altavoces queden connectados en fase es conectar siempre los terminales de salute positivo y negativo del amplificador o receptor a los terminales de entrada correspondientes de los altavoces:positivo apositivo (^ + ^ de color rojo) y negativo a negativo (^ - ^ de color negro).(Vea la figura 5).

La mayoría de los cables de altovoz con terminales tienen conectores de colores que facillan la correspondencia correcta entre entradas y salidas. Si los suys no son asi, o si usted está haciendo sus propios cables con cable de conductor doble, busque las marcas de identificacion en el aislamento de los conductores. Normalmente hay una banda, una cresta moldeada o letras impresas en uno de los conductores.

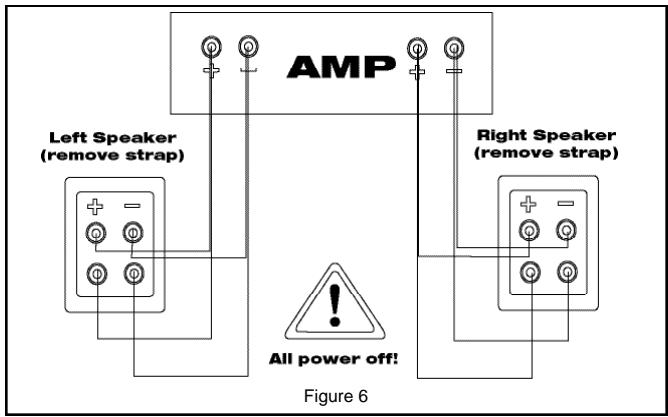

Cabledo doble: Cuando se hace cabledo doble,se conectan cables seperados desde los terminales de salute del amplificador o receptor a los terminales de entrada del tweeter y del woofer. (Vea la figura 6).Esto produce menos resistencia electrica entre el amplificador y el altovo que la connexion con un solo cable delismo calibre.En algunos casos espreferible hacer cabledo doble en lugar de cabledo conventional con cable de menor calibre,que sera mas grueso y probablemente menos flexible.

Para hacer cableado doble con los altavoces de la série Reference,afloje las tuercas de los tornillos de presión y quite las bandas de metal o los puentes de cable que unen los terminales del woofer y del tweeter. Manteniendo la polaridad correcta (vea arriba),conectar un cable a los tornillos de presión del tweeter (arriba) y除外 cable a los tornillos de presión del woofer (abajo).Llleve los dos cables hasta el amplificador o receptor y conectelos al mismano canal.(No connecte,por exemple,uno de los cables a una calidad A de altozo y el除外 una calidad B de altovoz de un amplificador o receptor con conmutacion A/B de altovoces).El amplificador pueda sufir graves daños si no se quitan las bandas.

Amplificación doble: Cuando se hace amplificación doble, el tweeter y el woofer se conectan a amplificadoresolestinos alimentados desdela misma salida de preamplificador. Recomendamos no hacer amplificaciondobleconninguno delnuestros altavocuespues en generalthiso noprude ningunbeneficio que no puedobtenerse simplementcon un solo amplificadormas potentey,porotra parte,elsonidopeadereteriorarsemuchiso no sehacorrectamente.Si de todasmanerasustedehac amplificaciondoble,use amplificadoresdeigualmodelo para las seccionesde tweeteryedwoofer(a fin deevitar errores de respectaofrecuenciacausadosporiderentesvolumenesde amplification)y aseguiresede qutilarasbandasqueunionedesdosconjuntosdelaltavoz.Los amplificadorespuede sufrirgrave sandosino se quitanlasbandas.

CONFIGURación DE ADMINISTRACION DE BAJOS

Los receptores y procesadores de sonido surround hacer uso de lo que se conoce como administración de bajos para que las Frequencias bajas de los diversos canales se envien a los altavoces que pueda reproducirlas bien y no a los altavoces pequeños,que no pueda. Todos los modelos de estante de la series Reference de Klipsch se pueda poderponer en la configuracion Grande (Large) del menu de configuracion de altavoces de su receptor o procesador, si es necessario.Pero si su sistemas Tiene un buena subwoofer con alimentacion, es probable que se pueda Obtener mayor rendimiento en la configuracion Pequeño (Small) yajsar que el sub se ocupe de los bajos profundos,especiallymente en el caso de altavoces que tienen un solo woofer de menos de 6,5ulgadas de diametro.

CUIDADO Y LIMPIEZA

Lo unico que se necesita para limpiar los altavoces es quitarles el polvo de vez en cuando. No les applique nunca limpiadores a base de solvente o detergentes fuertes.Las rejillas se pueda limpiar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADÁ

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canada,la garantia deben cumplir con las leyes correspondentes y sera responsabilidad exclusiva del distribuidor que lo suministro. Para Obtenerequalquier serviceo de garantia aplicable, comuniquese con el minorista que le vendio este producto o con el distribuidor que lo suministro.
