Tipo de producto	Altavoz empotrable (pared o techo)
Marca	Klipsch
Modelo	R-2502
Dimensiones (abertura)	Ver plantilla suministrada o sitio web de Klipsch
Peso	Aproximadamente 2,5 kg
Material de la rejilla	Pintable (lienzo removible)
Alimentación	Pasiva (requiere amplificador externo)
Potencia admisible	50 W RMS (estimación)
Impedancia	8 ohmios
Respuesta en frecuencia	55 Hz - 20 kHz (estimación)
Sensibilidad	90 dB (estimación)
Tipo de instalación	Empotrable en pared o techo (según modelo)
Ajustes disponibles	Conmutador de medios-graves (0/-3 dB) y agudos (0/-3 dB)
Trompeta orientable	Sí (modelos de pared)
Altavoz de agudos pivotante	Sí (modelos de techo)
Sensor infrarrojo	Sí (modelos de pared Reference)
Mantenimiento y limpieza	Limpiar solo con un paño seco
Seguridad	No exponer al agua ni a la humedad
Piezas de repuesto y reparabilidad	Ninguna pieza reemplazable por el usuario. Confíe cualquier reparación a un profesional.
Garantía	1 año (Estados Unidos y Canadá)

Preguntas frecuentes - R-2502 KLIPSCH

¿Cómo instalar el altavoz Klipsch R-2502?

Corte una abertura según la plantilla suministrada, conecte los cables respetando la polaridad, inserte el altavoz y apriete los cuatro tornillos de estrella para activar el sistema de fijación KWIC.

¿Puedo pintar la rejilla del altavoz?

Sí, puede pintar la rejilla. Retire el lienzo si lo desea, píntelo y vuelva a colocarlo después del secado. Evite la acumulación de pintura en las aberturas.

¿Qué significan los conmutadores en el altavoz?

Los conmutadores permiten atenuar los medios-graves o los agudos de 0 a -3 dB para adaptar el sonido a la habitación. Ajústelos antes de fijar la rejilla.

¿Cómo orientar el sonido hacia la zona de escucha?

Para los modelos de pared, oriente la trompeta hacia la zona de escucha. Para los modelos de techo, gire el altavoz de agudos al ángulo deseado. No fuerce el vástago.

¿Qué espesor de tabique es necesario para la instalación?

El grosor del panel de yeso o de la superficie de montaje debe ser de al menos 10 mm. Para falsos techos, use un panel de contrachapado de 12 a 19 mm.

¿Puedo usar este altavoz en exteriores?

No, estos altavoces están diseñados para instalación interior. No los exponga a la lluvia o la humedad para evitar riesgos de descarga eléctrica y daños.

¿Cómo limpiar el altavoz?

Limpie solo con un paño seco. No use agua ni productos de limpieza, ya que podrían dañar el altavoz.

¿Qué hacer si el sonido es demasiado agudo o demasiado grave?

Use los conmutadores de agudos y de medios-graves en el altavoz para atenuar las frecuencias. En caso de colocación en una esquina, reduzca los graves con el conmutador adecuado.

¿El altavoz es compatible con un amplificador de cine en casa?

Sí, se puede usar para los canales frontales, centrales o envolventes en un sistema de cine en casa, así como para un sistema de audio distribuido.

¿Dónde encontrar las dimensiones exactas de corte?

Use la plantilla suministrada con el altavoz. En ausencia de plantilla, consulte el sitio web de Klipsch (www.klipsch.com) para las dimensiones mínimas de corte.

MANUAL DE USUARIO R-2502 KLIPSCH

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.
2. GUARDE estas instrucciones.
3. RESPETE todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este aparato cerca del agua.
6. LIMPIELO SOLAMENTE con un paño seco.
7. NO bloquee las aberturas de ventilacion. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de piso, estufas u otheros aparatos (incluo amplificadores) que generan calor.
9. Este equipo se debe enchufar en un tomacorriere con un enchufe que cumpla con las normas locales de polaridad eléctrica y conexión a tierra.
10. EVITE que el cordón de alimentación sea pisado o aplastado, en particularerca del enchufe o del tomacorriente y en el punto en que el cordón sale del aparato.
11. USE SÓLO los accesospecificados por el fabricante.
12. USE el aparato solamente con el carrito, pedestal, tripode,

soporte o mesa asignado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito, para evaporar las lesiones que pueda producir un volcamento.

1. DESENCHUFE el aparato durante tormentas electricas o cuando no lo vaya a usar durante largos periodos de tiempo.
2. ENCARGUE todo servicios al personal de service calificado. Se requireserviciodowhen el aparato ha sido daido de algo manera, tal como cuando se ha danoedeh enchufo o el cordon de alimentacion, han caido liquidos u objetos Dentro del aparato o el aparato se ha sido caer, ha sido de funcional normalmente o ha sido expuesto a la lluvia o a la humedad.

Este"simbolo indica que hay informacion importante sobre operacion ymantenimiento en los folletos que acomañan a esta unidad.

Este symbolo indica que en esta unidad hay voltajes peligrosos que constituyen un riesgo de descarga electrica.

ADVERTENCIA. Para reducir el riesgo de incendio o de descarga eléctrica, no exponga this aparato a la lluvia o a la humedad.

ADVERTENCIA. Los voltajes que hay bajo de este equipo puedaponer en peligro su vida. Dento del dispositivo no hay piezas que elusuario pueda reparar. Encargue todo servicios al personal de service calificado

PRECAUCTION. LosCambios o modificaciones noaprobados expres-. samente por el fabricante能把 anular la autorizacion del usuario para hacerFuncinareste disposito.

Sus新品 altavoces para unontaje en pareo y techno Klipsch han sido disnados para produir discretamente un sonido magnifico dondequiera que los instale. Para lograr un rendimiento optimo, use los modelos que terminan en "W", lo cual indica instalaciones en la pared (wall, en ingles). Los modelos que terminan en "C" deben ser realizados en aplicaciones empotradas en el. Cualquiera de los dos típos se pueda usar como altovoz de canal frontal, central o surround en aplicaciones de audio o cine en casa, o como parte de un sistema de sonido distribuido.

Minimo de herramentasrequireidas

Atornillador Phillips N^ 2

Pelacables

Nivel

Localizador de parales

Sierra

Figure 1

UBICACION DE LOS ALTAVOCES EMPOTRADOS EN LA PARED

Los altavoces empotrados en la pared de Klipsch han sido diseñados para funciona en cualquier pared de pirca, cielo raso o cielo raso colgante normal y para encontrar durante muchos años. Los requisitos minimos de construction son pared de pirca u另一边 superficie de montaje de por lo menos 3/8 de pulgada de grosor.

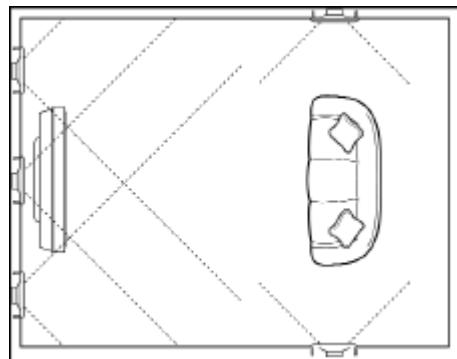

Para maximizar el rendimiento y asegurar el mejor efecto estéreo, los altvavoces se deben colocar a la misma distancia del oyente y en una paredcomings.En ambientes de audicionde fondo (o cuando la posicidion del oyente peutvariar mucho)la ubicacion de los altvavocesuede serdondestea mas convenientie,aquen en talescasos sepuederperladformaciondeimagenes estéreo.

UBICACION DE LOS ALTAVOCES EN EL CIELO RASO

Los altavoces empotrados en el cielo raso de Klipsch han sido disnénados para funciona enequalquier pared de pirca o cielo raso colgante y para encontrar durante muchos años. Los requisitos minimos de construction son pared de pirca u othera superficie de montaje de

por lo menos 3/8 de pulgada de grosor. En las instalaciones en cielo raso colgante, las planchas de cielo raso normales son de 2 pies x 4 pies y de 2 pie x 2 pie, y son de materiales de bajo densidad que, con el tiempo,SEO, y por la bestandae o vibrar de manera audible. Para maximizing el rendimiento acustico de los altovoces empotrados en el cielo raso, Klipsch recomienda que cambie los paneles originales con madera terciada (contraenchapada) o Plancha de Fibra de Densidad Media (Medium Density Fiberboard, MDF) de 1/2 plg. a 3/4 plg de grosor.

INSTALACION DE ALTAVOCES

para estrucuras en construccion, vaya al paso 3)

1. Haga la abertura de时间和 correspondiente en la pared o en el cielo raso con la plantilla que se suministra. Si no hay plantilla, las dimensiones de la abertura se peuvent ver en el situo web de Klipsch, www.klipsch.com. Los时间和ques se indicate son minimos. Si no es possible lograr cortes precisos,gueagrar 1/4 de plg. a cada dimenion. Tenga calidad de noURTAR los cables or tuberias que pueda haber detravs de la pirca o la plancha de cielo raso. Evite comprometer los cortafuegosos que pueda haber entre los parales.
2. Encamine cable de altoz (calibre 18 como少吃) hasta la abertura. Cumpla con todos los@cuidos de construction del area en que vivo.
3. Conecte el cable al altovoz de acuerdo con la codificacion de color o las MARCAS del cable para tener la polaridad correcta.

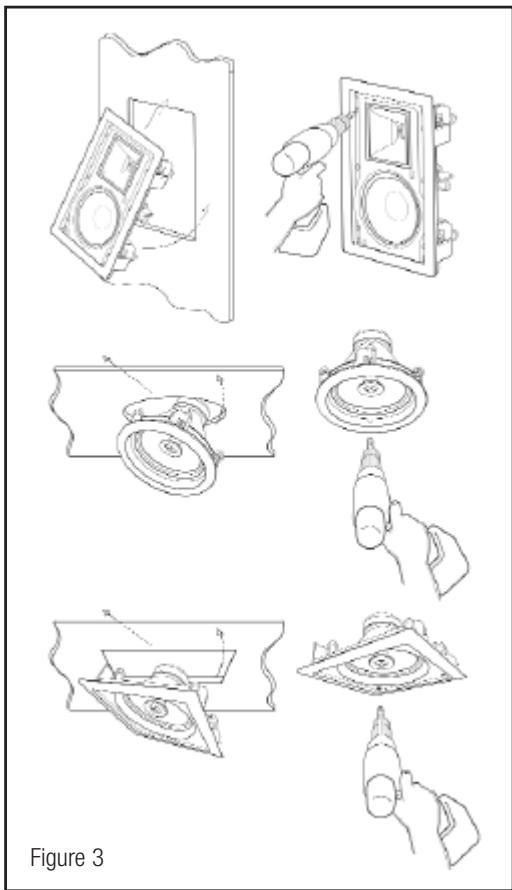

4. Inserte launidad de altovoz en la abertura y fjelajapretando loscuatro tornillos Phillips (figura 3).Las patas angulares delarmazon giran hacía afuera y comprimen el armazon contra lapared.Los soportes Klipsch paraestructuras en construc tionsimplifican this se se usan antes de la instalacion de la pirca.)
5. Las rejillas de Klipsch han sido diseñados para acceptar la mayoría de los temas de pintura. A esta alta de la instalación, las rejillas de los altavoces se pueda pintar antes de insertarlas en los altavoces. Se peutecuitar el cañamazo antes de pintar las rejillas. El cañamazo se pueda volver aponer una vez que la pintura se haya(secado.SeDebe tener cuidado para evitar una acumulación excessiva de pintura en las perforaciones de la rejilla.

1. Encaje la rejilla a presión.

Controles de operación

CONMUTADOR DE ATENUADOR DE TWEETER Y DE NIVEL DE FRECUENCIAS MEDIAS Y BAJAS

(series 3000 y 5000)

Algunos modelos tienen un commutador de tweeter (serie 3000) o un commutador de tweeter y un commutador de Frequencias medias y bajas (serie 5000) en el bafle frontal. El commutador permite seleccionar 0 dB (normal) o -3 dB en la gama de Frequencias respectiva. Si los altovoces se van a instalar en una sola acústamente brillante, tal como el bajo o la cucina, es recommendable ajustar el commutador de nivel de tweeter. Si el altovoz se ubica en una esquina y produce demasiados bajos, pueda ser besoino ajustar el commutador de nivel de Frequencias medias y bajas. La posicion del commutadorDebe verificarse siempre antes deponer la rejoilla en el altovoz.

Trompeta pivotante (modelos empotrados en la pared)

Las series 3000 y 5000ILDENa trompeta pivotante que permite

orientarla. Antes de instalar la rejilla, oriente cuidadosamente la trompeta hacía el area de audición.

Tweeter con trompeta basculante

(modelos empotrados en el cielo raso)

Los modelos de altevoces Reference de Klipsch empotrados en el cielo raso tienen un tweeter BASCALANTE para dirigir las Frequencias altas. Para apuntar el sonido directamente hacía el area de auditoría, ajuste cuidadosamente la trompeta para lograr el ángulo deseado antes de instalar la rejilla.

No intente girar el vástago del tweeteter cuando ajuste el tweeteter basculante.

Montura de sensor infrarrojo (modelos empotrados en la pared)

Todos los modelos de altavoz Reference empotrados en la pared tiene un localizador de sensor infrarrojo de 1/2 plg. en el bafle.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADA

Si este producto se vendea a un consumidor fuera de los Estados Unidos o Canada, la garantia deben cumplir con las leyes correspondentes y sera responsabilidad exclusiva del distribuidor que lo suministro. Para Obtener cualquier servicios de garantia aplicable, comuniquese con el minorista que le vendido este producto o con el distribuidor que lo suministro.

Descascadores de fios Nivel

Detector de vigas Serra

Figure 1

CONTROLES DA OPERACION

Chave do atenuador de graves medios e tweeter

(series 3000 e 5000)

Tweeter articulado (nos modelos de teto)
