PLX 1104 - Amplificador de audio QSC AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio profesional
Marca	QSC Audio
Modelo	PLX 1104
Categoría	Amplificador de audio
Dimensiones (L x A x P)	48,3 cm x 8,9 cm x 25,7 cm
Peso neto	5,9 kg
Peso bruto (envío)	8,2 kg
Alimentación de red	100 V, 120 V o 220-240 V, 50-60 Hz (según configuración de fábrica)
Potencia de salida (8 ohmios, estéreo, 20 Hz-20 kHz, 0,05% THD)	310 W por canal
Potencia de salida (4 ohmios, estéreo, 20 Hz-20 kHz, 0,05% THD)	500 W por canal
Impedancia de carga mínima	4 ohmios por canal
Ganancia de tensión	32,5 dB
Sensibilidad de entrada (para potencia nominal 8 ohmios)	1,18 Vrms (+3,7 dBu)
Impedancia de entrada	20 kOhms (simétrico), 10 kOhms (asimétrico)
Respuesta en frecuencia	20 Hz - 20 kHz, ±0,5 dB
Relación señal/ruido (sin ponderar, 20 Hz-20 kHz)	-108 dB
Factor de amortiguamiento (8 ohmios)	>200
Distorsión (SMPTE-IM)	0,02%
Conectores de entrada	XLR hembra y TRS de 6,35 mm (jack balanceado)
Conectores de salida	Speakon (canal 1: 4 hilos, canal 2: 2 hilos)
Refrigeración	Ventilador de velocidad variable, flujo de aire de atrás hacia adelante
Protecciones	Cortocircuito, circuito abierto, térmica, RF, ultrasónica, limitador de amplitud
Indicadores	PWR (azul), SIGNAL (verde), -10 dB (verde), CLIP (rojo)
Controles	Interruptor de encendido/apagado, ganancia (21 pasos), puente de entrada paralela
Mantenimiento y limpieza	Limpiar con un paño seco, no obstruir las rejillas de ventilación
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario, confíe toda reparación a personal calificado
Información general	Tecnología de alimentación PowerLight, ligereza, refrigeración eficiente, uso en rack 2U

Preguntas frecuentes - PLX 1104 QSC AUDIO

¿Cuál es la impedancia de carga mínima para el PLX 1104?

La impedancia de carga mínima es de 4 ohmios por canal. No utilice cargas inferiores a 4 ohmios.

¿Cómo conectar una señal de entrada en estéreo?

Conecte su fuente de audio a las entradas XLR o TRS de cada canal. En modo estéreo, cada canal funciona independientemente. Si usa una sola fuente, puede poner las entradas en paralelo mediante un puente entre los canales.

¿Cómo configurar el amplificador en modo paralelo?

El PLX 1104 no tiene un conmutador de modo como los modelos más grandes. Para un funcionamiento en paralelo, use un puente desde la entrada del canal 1 a la entrada del canal 2. Cada amplificador entonces impulsa su propia carga con la misma señal.

¿Qué significa el indicador CLIP rojo?

El indicador CLIP rojo se enciende cuando el amplificador se lleva más allá de su potencia máxima. Un parpadeo breve es normal, pero un encendido continuo indica distorsión excesiva. Reduzca la ganancia o la fuente.

¿Cómo conectar los altavoces a las salidas Speakon?

Use cables Speakon compatibles. El conector del canal 1 soporta 4 hilos (canales 1 y 2), el canal 2 soporta 2 hilos (solo canal 2). Respete la polaridad indicada en el chasis.

¿Cuál es el voltaje de alimentación requerido?

El voltaje de alimentación depende de la configuración de fábrica (100 V, 120 V o 220-240 V, 50-60 Hz). Verifique la etiqueta del número de serie en el panel trasero. No conecte a un voltaje incorrecto.

¿Cómo limpiar el amplificador?

Desenchufe el aparato y límpielo con un paño seco. No use líquidos ni limpiadores abrasivos. Asegúrese de que las rejillas de ventilación no estén obstruidas.

¿Qué hacer si el amplificador no se enciende?

Verifique el cable de alimentación, el tomacorriente y el interruptor de encendido/apagado. Si el indicador PWR no se enciende, contacte a un técnico calificado. No hay ninguna pieza reparable por el usuario.

¿Puedo usar el PLX 1104 con altavoces de 2 ohmios?

No, la impedancia mínima es de 4 ohmios. El uso de cargas de 2 ohmios puede dañar el amplificador. Solo los modelos PLX 1802/2502/3102/3602 soportan 2 ohmios.

¿Cómo ajustar la ganancia correctamente?

Los controles de ganancia están graduados en dB de atenuación. Gire en el sentido de las agujas del reloj para aumentar la ganancia. Para un funcionamiento normal, use el rango superior (por encima de -14 dB). El ajuste mínimo corta completamente la señal.

MANUAL DE USUARIO PLX 1104 QSC AUDIO

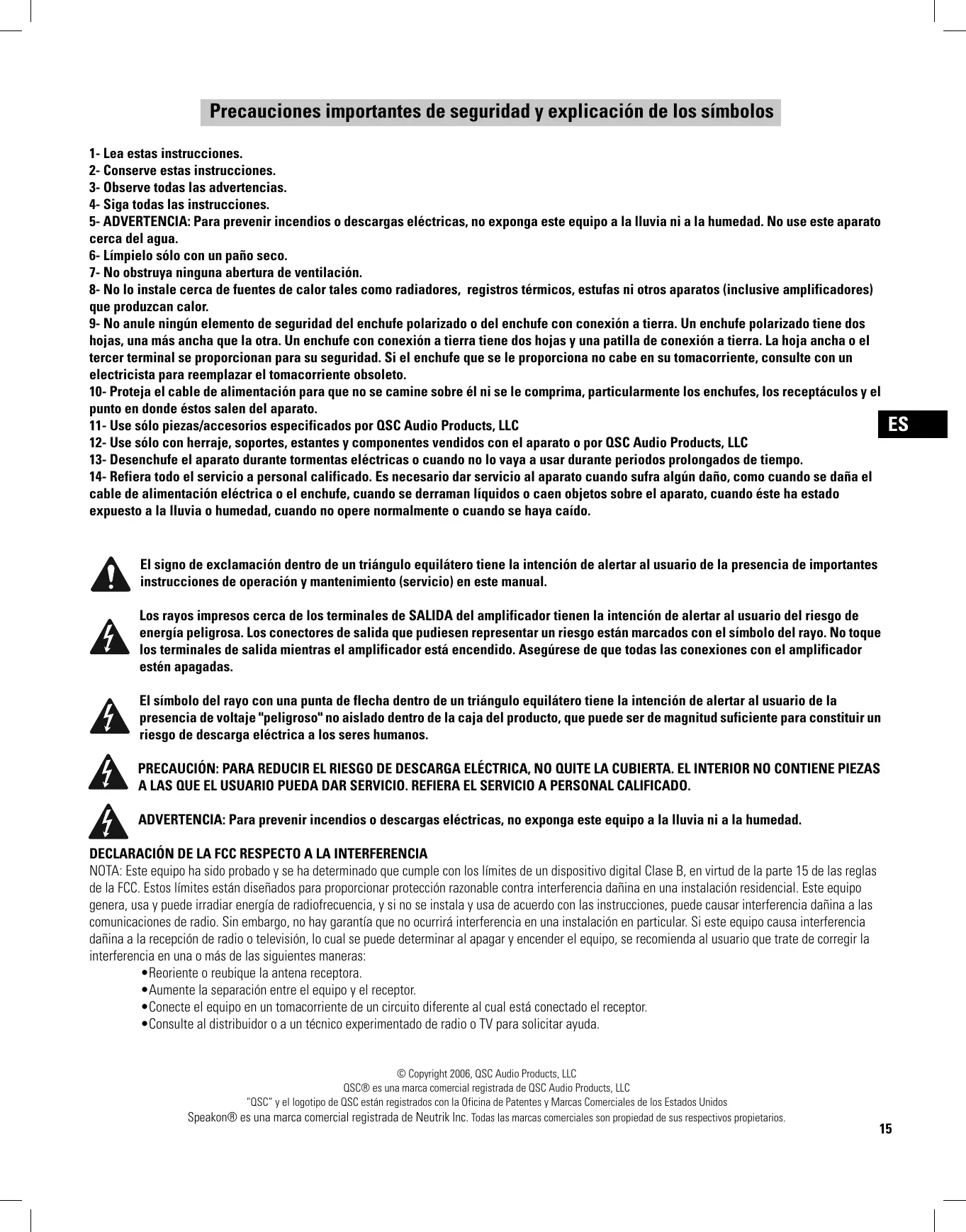

Precauciones importantes de seguridad y explicación de los símbolos

1-Lea estas instrucciones.
2- Conserve estas instrucciones.
3- Observe todas las advertencias.
4-Siga todas las instrucciones.
5- ADVERTENCIA: Para prevenir incendios o descargas electricas, no exponga este equipo a la lluvia ni a la humedad. No use este aparato circa del agua.
6-Limpielo solo con un pano seco.
7- No obstruya ninguna abertura de ventilación.
8- No lo instaleorca de fuentes de calor tales como radiadores, registros termicos, estufas ni other aparatos (inclusive amplificadores) que produzcan calor.
9- No anule ningún elemento de seguridad del enchufe polarizzato o del enchufe con conexión a tierra. Un enchufe polarizzato tiene dos hojas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos hojas y una patilla de conexión a tierra. La hoja ancha o el tercer terminal se proportionscen para sucurity. Si el enchufe que se le proporcióna no caben su tomacorriente, consulte con un electricista para reemplazar el tomacorriente obsoletó.
10-Proteja el cable de alimentacion para que no se camine sobre el ni se le comprima, particularmente los enchufes, los receptaculos y el punto en donde these salen del aparato.
11- Use solo piezas/accesorios especializados por QSC Audio Products, LLC
12- Use solo con herraje, soportes, estantes y componentes vendidos con el aparato o por QSC Audio Products, LLC
13- Desenchufe el aparato durante tormentas electricas o cuando no lo vaya a usar durante periodos prolongados de tiempo.
14- Refiera todo el serviceo a personal calificado. Es necessario dar serviceo al aparato cuando sufra algo daño, como cuando se daña el cable de alimentación electrónica o el enchufe, cuando se cerraman láquidos o caen objetos sobre el aparato, cuando este ha estado expuesto a la lluvia o humedad, cuando no opere normalmente o cuando se haya caido.

ES

El signo de exclamacion bajo un triangulo equilatero tiene la intencion de alertar al usuario de la presencia de importantes instrucciones de operacion y mantenimiento (servicio) en este manual.

Los rayos impuestos sobre de los terminales de SALIDA del amplificador tienen la intencion de alertar al usuario del riesgo de energia peligrosa. Los connectores de salute que pudiesen representar un riesgo está marcados con el símbolo del rayo. No toque los terminales de salute cuando el amplificador está encendido. Asegúrese de que todas las conexiones con el amplificador estén apagadas.

El significó el rayo con una punta de flecha bajo un triángulo equilatoro tiene la intencion de alertar al usuario de la presencia de voltaje "peligroso" no aislado bajo de la caja del producto, que pueda ser de magnitud suficiente para constituir un riesgo de descarga electrica a los seres humanos.

PRECAUCION: PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO QUEITE LA CUBIERTA. EL INTERIOR NO CONTIENE PIEZAS A LAS QUE EL USUARIO PUEDA DAR SERVICIO. REFIERA EL SERVICIO A PERSONAL CALIFICADO.

ADVERTENCIA: Para prevenir incendios o descargas eletricas, no exponga este equipo a la lluvia ni a la humedad.

DECLARACION DE LA FCC RESPECTO A LA INTERFERENCIA

NOTA: Este equipo ha sido probado y se ha determinado que cumple con los limites de un dispositivo digital Clase B, en virtud de la parte 15 de las reglas de la FCC. Estos limites estan diseñados para proportiocrar proteccion razonable contra interferencia daina en una instalacion residencial. Este equipo genera, usa y possible irradian energia de radiofrecuencia, y si no se instala y usa de acuerdo con las instrucciones,可以使ar interferencia daina a las comunicaciones de radio. Sin embargo, no hay garantia que no occurirra interferencia en una instalacion en particular. Si este equipo causa interferencia daina a la recepcion de radio o television, lo qual se possible determinar al apagar y encender el equipo, se recomienda al usuario que trate de corrigir la interferencia en una o mas de las seguidentes maneras:

• Reoriente o reubique la antenna receptora.
• Aumente la separacion entre el equipo y el receptor.
• Conecte el equipo en un tomacorriente de un circuito diferente al cui está conectado el receptor.
• Consulte al distribuidor o a un的技术ico experimentado de radio o TV para Solicitar sua.

QSC® es una marca comercial registrada de QSC Audio Products, LLC

"QSC" y el logotipo de QSC está registrados con la Oficina de Patentes y Marcas Comerciales de los Estados Unidos

Speakon® es unamarca commercial registrada de Neutrik Inc. Todas las MARCAS COMERCIALES SON PROPIDADE DE SUS RESPECTivos PROPietarios.

Introducción

Muchs gracias por la compra de este amplificador de potencia QSC. Por favor lea las siguientes instrucciones para Obtener los meyes resultados. Este manual cubre todos los modelos de la série PLX. Las ilustraciones muestran al modelo PLX 1804 como representativo de los modelos PLX 1104 y 1804, cuando que la ilustracion del modelo PLX 3602 es representativo de los modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602.

Los modelos PLX 1104 y PLX 1804 incluyen:

• Impedancia de 4 ohmios como微量元素
• Conexiones para altavoces Speakon
• Suministro de potencia de conmutacion QSC PowerLight de alto rendimiento, compacto y ligero
• Completa proteccion del amplificador
• Conectores de entrada balanceada XLR y TRS de 1/4 de pulgada
• Los controlles de ganancia está empatrados y tienen retenes de 21 pasos
• La limitación activa de la corriente de entrada eliminía la necesidad de secuenciación de la potencia
• Indicadores LED de potencia, presencia de Signals de entrada, -10dB y recorte/protección
  Las aletas posteriores del chasis y el Diseño del panel frontal protegen los controles y conectores

Además, los modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602 incluyen:

• Impedancia de 2 ohmios como minimo
  Salida con capacité de puenteo
• Conexiones de altavoz mediante bornes de conexión
• Limitador de recorte
  Filtro de Frequencia bajo de 33Hz
• Selector de corte bajo/intervalocomplete/corte alto
• Selector de estéreo/modo puente/entrada paralela
• Indicadores LED en el panel frontal para modelos paralelo y puente

Desembalaje

La caja empacada en fabrica contiene:

• Amplificador PLX
• Manual del usuario
• Patas adhesivas de caudo (para aplicaciones de montaje que no sean en bastidor)
• Cable de alimentación despendible tipo IEC

Cuando embarque el amplificador'utilice el@mismo tipo de caja.

Panel frontal

1- Conmutador de encendido

3- Indicadores LED

2- Aberturas de descarga del aire de enfiambre

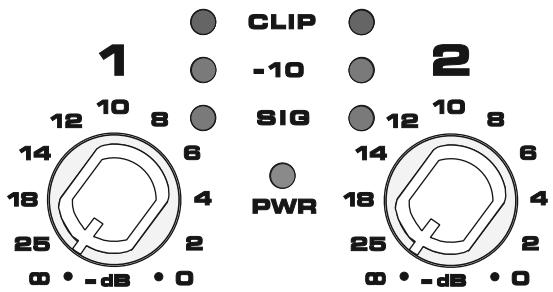

4- Controles de ganancia

Panel posterior PLX 1802, PLX 2502, PLX 3102, PLX 3602

Montaje en bastidor

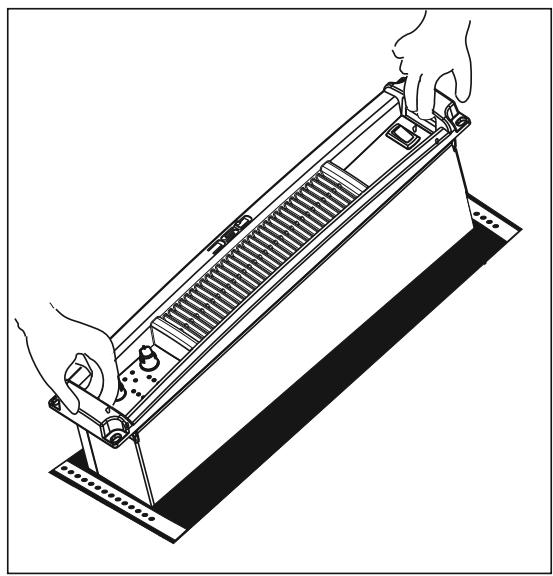

Use cuatro tornillos y arandelas para montar el amplificador en los rieles del bastidor del equipo. Para usar el amplificador sin bastidor, instale las patas de caucho autoadhesivas en la parte inferior.

Para aplicaciones portátiles, móvil u另一边 aplicacionesdonde pueda moverse el Conjunto del bastidor,recomendamos enfátamente susjetar la parte posterior delamplificador. Se dispone de un jeu de orejas de montaje posterior en bastidor del Grupo de Servicios Técnicos deQSC.

El panel frontal fundido incluye sutetadores ductilares en cada extremo, que permiten levantar y colocar el equipo en el bastidor con mayor comodidad.

La estrutura fundida del panel frontal incluye dispositivos en cada extremo que permiten sujetar y levantar el equipo con los dedos.

Enfriamento

El aire fluye desde el bastidor hacel interior por la parte posterior del amplificador y hasta afuera por la parte frontal. Estomantiene el bastidor frío. El ventilador automatamente funciona más rápidoc时候 el amplificador está trabajo得多.

jNo obstruya las aberturas de ventilacion frontales o posteriores!

Conexión a la linea principal de CA

Conecte la CA en el receptaclevo IEC que se encuesta en la parte posterior del amplificador. NOTEA: Apague el comutador de CA antes de conectar la CA. Conecte el enchufe de la linea principal de CA a un tomacorroiente apropiado de la linea principal de CA.

El voltaje correcto de la linea de CA se muestra en la etiqueta del numero de series que se encuentra en el panel posterior. Si se connecta un voltaje de linea incorrecto se pueda darar el amplificador o augmentar el riesgo de una descarga electrica.

La oreja del chasis posteriormente可以使earse para retener el conector electrico IEC. Después de insertar el bloque IEC en el receptáculo,utilice un amarrador para cables o dispositivo similar para fjar el cable electrico a la oreja del chasis.

Consumo de corrente de la linea principal de CA

La tabla que aparece a la derecha proportora el consumo de corriente típica para cada modelos como una función de la energia y del nivel de potencia de salute. Las unidades de medida son amperios rms.

jNOTA! El consumo de corriente做不到 es para una linea de 120 de VCA. Para modelos de 230 de VCA, multiplique los values做不到 por 0.5.

• 1/8 de potencia (ruido rosa) representa el programa típico con recorte occasional. Use esta clasificacion para la mayoría de las aplicaciones.
• 1/3 de potencia (ruido rosa) representa un programa de sodido pesado con recorte excessivo.
• La potencia total (seno) es una onda senoidal continua excitada a un recorte del 1% .
• Modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602: La reduccion termica o de la sobrecorriente limita la duracion de la operacion de potencia total de 2 ohmios. Limitacion activa a长大o plazo de 30A a 120V.
• Modelos PLX 1104 y PLX 1804: Disyuntor de长大o plazo limitado a 15A a 120V.

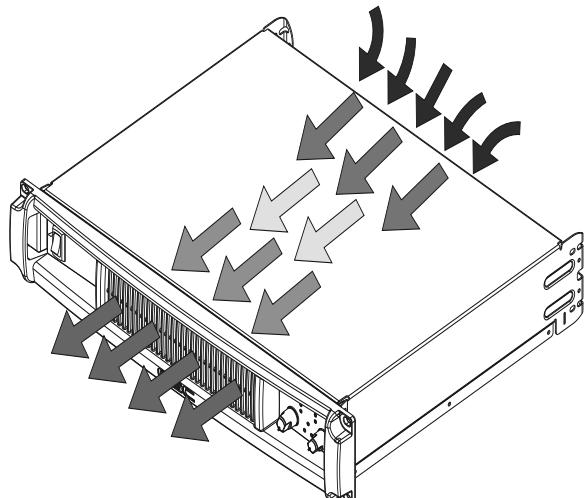

Flujo de aire en los amplificador QSC: El aire frío es arrastrado hacer el interior a工程技术 de la parte posterior del amplificador por el ventilador de enfiambre. El aire caliente sale por el frente del amplificador.

Oriente el conector IEC con las patillas del mesmo bajo el receptacle, y luego empujé el conector firmamente en el receptacle IEC hasta que quede Completely asentado.

Model	Load	Idle	1/8 Power (pink noise)	1/3 Power (pink noise)	Full Power (sine)
PLX 1104	8 Ohms (x2)	0.9	5.0	8.0	12.6
	4 Ohms (x2)	0.9	8.0	12.4	21.0
PLX 1804	8 Ohms (x2)	0.9	5.7	10.4	20.0
	4 Ohms (x2)	0.9	9.4	16.5	32.0
PLX 1802	8 Ohms (x2)	0.9	5.0	7.7	12.6
	4 Ohms (x2)	0.9	8.7	12.3	21.3
	2 Ohms (x2)	0.9	13.0	19.7	33.2
PLX 2502	8 Ohms (x2)	0.9	5.0	8.2	15.5
	4 Ohms (x2)	0.9	7.5	12.6	25.0
	2 Ohms (x2)	0.9	11.2	19.0	37.0
PLX 3102	8 Ohms (x2)	0.9	6.0	10.7	21.0
	4 Ohms (x2)	0.9	9.5	16.5	33.0
	2 Ohms (x2)	0.9	14.0	27.0	55.0
PLX 3602	8 Ohms (x2)	0.9	7.7	13.0	25.0
	4 Ohms (x2)	0.9	11.5	19.5	40.0
	2 Ohms (x2)	0.9	18.0	31.0	63.0

Conmutador de configuración de la entrada (sólo modelos PLX 1802/2502/3102/3602)

Selección la configuración de entrada deslizando el conmutador a la posición que correponde a la configuración de entrada deseada.

• Puente- posicion superior
• Estéreo- posición central
• Paralelo- posicion inferior

Modo estéreo: Cada canal permanece independiente, y cada uno se pueda usar para una SERIAL不一样.

Modo paralelo: Este ajuste conecta entre s ambas entradas. Una seals de entrada alimenta ambos canales. No connecte fuentes differentes a cada entrada. El control de ganancia y la connexion del altovoz de cada canal permanecen independentes. En el modo paralelo, las entradas del canal 1 y del canal 2 se conectan internamente en paralelo. Utilice uniquamente una entrada al operar en el modo paralelo. El conductor de entrada restante可以选择 usar conexiones de capena en margarita de la seals aculos amplificadores.

Modo puenteado: Este ajuste combina ambos canales en un solo canal con el doble de la potencia de salute. Utilice únicamente la entrada y el control de ganancia del canal 1. En el modo puenteado, las entradas del canal 1 y del canal 2 se conectan internamente en paralelo. Utilice únicamente una entrada al operar en el modo puenteado. El conductor de entrada restante可以选择 utiliser para hacer conexiones de capena en margarita de la seals aculos implicadores. Utilice únicamente una entrada al operar en el modo paralelo o puenteado.

Utilice únicamente una entrada al operar en el modo paralelo o puenteado.

Limitadores de recorte (sólo modelos PLX 1802/2502/3102/3602)

El amplificador tiene un limitador de recorte con un conmutador de encendido-apagado. El limitadorsole response al recorte real, y compensate automatically las variaciones de energia y de voltaje. Generalmente se recomienda la limitacion de recorte, especially para proteger excitadores de alta freuencia.

• Ajuste el conmutador HACIA ARRIBA (posicion de ENCENDIDO) para usar la limitacion de recorte.
• Ajuste el conmutador HACIA ABAJO (posicion de APAGADO) para desactivar el limitador de recorte.

Filtros de bajo Frequencia (sólo modelos PLX 1802/2502/3102/3602)

Cada canal tiene una selección de filtro independiente de intervalo completo (sólo filtró infrasónico), corte bajo de 33Hz , corte bajo de 100Hz o corte alto de 100Hz . Esto permite adaptar el rendimiento del amplíficator aquel de los altavoces, Ofreciendo el mejor rendimiento possible desde el sistemas. El filtrado correcto reduce la deformación e impide la sobrecarga del amplíficator.

Conmutador SUPERIOR / COMPLETO / SUB: SeLECTIONE el tipo de altovoz que se está excitando por cada canal.

• Ajuste el conmutador hacía la izquierda para excitar las cajas "superiores"; aplica un corte bajo de 100Hz
• Ajuste el conmutador en la posicion central para altavoces de "intervalo completo".
• Ajuste el conmutador en la posicion del extremo derecho para excitar los subwoofer.

Conmutador 33 Hz (corte bajo) / COMPLETO: A menos que el altovoonga una capacité de baja Frequencia extendida, recomendamos ajustar el filtro en el valor de 33Hz . El filtró no debe ajustarse en COMPLETO (apagado) para excitar los subwoofer. Verifique las specifications del altovoz y utilise el filtró de 33Hz si la capacité de baja Frequencia del altovoz no se extiende por debajo de 33Hz .

• Ajuste en COMPLETO al excitar altavoces que tengan una capacité de Frequencia bajo por bajo de 33Hz o en aplicaciones de supervisión de estudio.
• Ajuste en 33Hz para altavoces que no estan clasificados para Frequencias por bajo de 33Hz .

Conmutador selector de configuración de la entrada

Conmutador de encendido/apagado del limitador de recorte

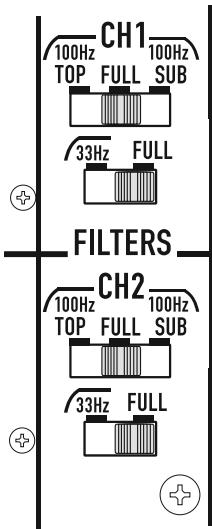

Conmutadores de selección del filtro de baja Frequencia para cada canal

Tabla de selección de filtros de bajo Frequencia

Cada canal tiene una entrada balanceada XLR (hembre) y TRS de 1/4 de pulgada. Los conectores XLR y TRS para cada canal se cablean en paralelo y你能 usarse para conectar en "cadena en margarita" una seals de entrada a amplificadores adiconuales.

La impedancia balanceada de entrada es de 20 k ohmios o no balanceada de 10 k ohmios. Las entradas XLR y TRS está connectadas con cables estándar y se pueda(""); Los conjuntos de patas está marcados en el panel posterior. No trate de conectar más de una seals de entrada a un canalazo.

Se recomienda conexiones balanceadas para reducir el zumbido y la interferencia de la CA, especially en tramos largos de cable. Las conexiones no balanceadas coulden ser adecuadas para tramos cortos de cable. La impedancia de la fuente de la seals debe ser menor de 600 ohmios.

Conjuntos de patas de entrada

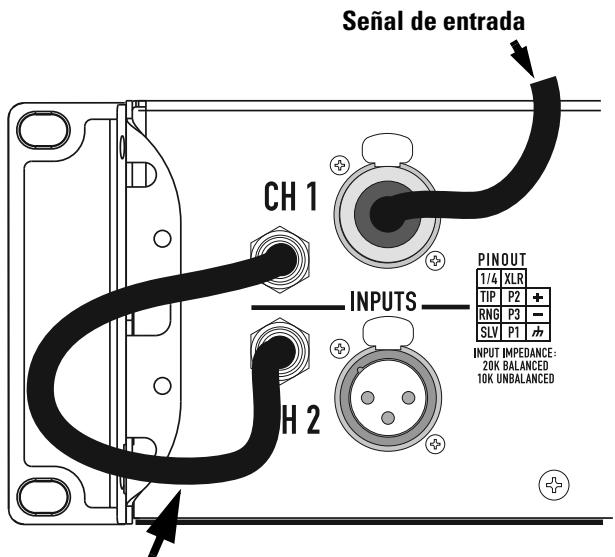

Entradas balanceadas: Conecte al enchufe como se muestra.

Cuadro de conectores de entrada y Conjunto de patillas (se muestra el modelo PLX1802)

Entradas no balanceadas: Conecte al enchufe como se muestra. Si está usingo un conector XLR, la pata 3 y la pata 1 deben estar connectadas con un puente, tal como se muestra. Si está usingo un conector TRS, el anillo y el manguito deben estar connectados con un puente. Si se usa un conector TS, el manguito proportionsaré el "puente" al insertarlo en el receptáculo de entrada.

Los modelos PLX 1104 y PLX 1804 peuvent emitir en paralelo la seals de entrada a algunos canales using un puente de un canal al suiviente:

• Conecte la seals de entrada arialquiera de los connectores de entrada del canal 1.

• Conecte un puente desde el conector no utilizes del canal 1 a cualesera de los connectores de entrada del canal 2.

Puente TRS à TRS del canal 1 al canal 2

Salidas

Los modelos PLX 1104 y PLX 1804 está enigmados con connectores de salute Speakon para cada canal. Los modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602 está enigmados con connectores de salute Speakon y de borne de connexion.

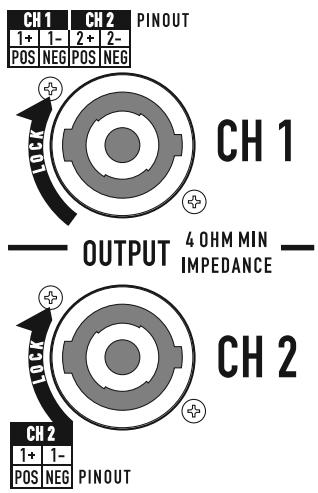

Las conexiones del cableado se muestran en la parte posterior del chasis. Observe atentamente las MARCAS y mantenga una polaridad constante del altovoz para lograr un optimo rendimiento del systema.

Conectores de calidad Speakon

Si está tendiendo cables para el conector Speakon, asegúrese de conectar el cableado del altevoz tal como se muestra en el chasis. El conector Speakon del canal 1 proportionsa una交代 de 4 hilos (canal 1 + canal 2); el conector Speakon del canal 2 proportionsa una交代 de 2 hilos (sólo canal 2). El apendice A proportionsa una referencia de交代 a los connectores Speakon.

Modo estéreo y en paralelo: Conecte cada altovoz a su propio canal del amplificador, como se muestra en la etiqueta del chasis. El conmutador de CONFIGURación DE ENTRADADebe ajustarse para el modo ESTÉREO o EN PARALELO.

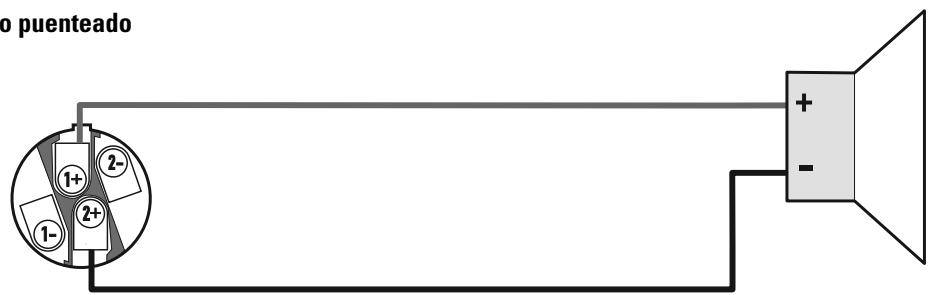

Modo puenteado (sólo modelos PLX1802/2502/3102/3602): Use el conector Speakon del canal 1 para la交代 de salute del modo pueteado. El modo puenteado configura el par de canales para que excite una sola energia de alta potencia del altovoz. El conmutador de CONFIGURACION DE ENTRADADebe ajustarse para el modo PUENTEADO. Utilice únicamente la entrada y el control de ganancia del canal 1. Ajuste el control de ganancia del canal 2 en su valor minimum.

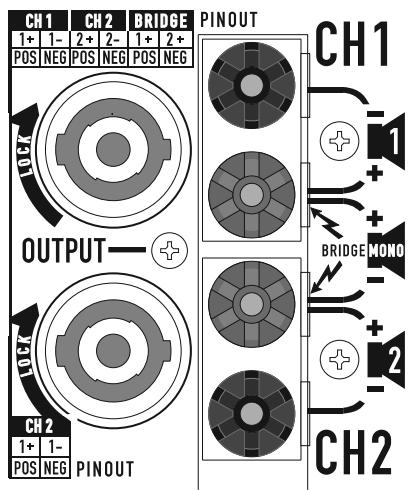

Conectores del borne de connexion (sólo modelos PLX 1802/2502/3102/3602)

Modo estéreo y en paralelo: Conecte cada altovoz a su propio canal del amplíficator, como se muestra en la etiqueta del chasis. El conmutador de CONFIGURación DE ENTRADADebe ajustarse para el modo ESTÉREO o EN PARALELO.

Modo puenteado: El modo puenteado configura el par de canales para que excite una sola energia de alta potencia del altovoz. El conmutador de CONFIGURACION DE ENTRADADebe ajustarse para el modo PUENTEADO. Utilice únicamente la entrada y el control de ganancia del canal 1. Ajuste el control de ganancia del canal 2 en su valor minimum.

Conectores de salute en los modelos PLX 1104 y PLX 1804: No use cargas de menos de 4 ohmios de impedancia con los modelos PLX 1104 y PLX 1804.

Conectores de salute de los modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602: No use cargas de menos de 2 ohmios de impedancia con"These models.

jADVERTENCIA SOBRE LA SEGURIDAD DE LOS TERMINALES DE SALIDA! No toque los terminales de salute cuando el amplificador está encendido. Asegúrese de que todas las connexión con el amplificador estén apagadas. iRiesgo de energia peligrosa!

Stereo & Parallel

8Ω

4Ω

2Ω

Bridge

8Ω

4Ω

Indicadores LED

LosindicadoresLEDsepuenduseparauseparasupervisarlaoperaciondelsistemaedeidentificarproblemas comunes.

ALIMENTACION (PWR): AZUL

Indicación normal:

• Conmutador de CA ENCENDIDO: El LED se iluminará; en algunos modelos, el LED se iluminará tenuamente durante la secuencia de arranque.

Si no hay indicación:

• Revise el cable de alimentación y el tomacorriente de CA.
• Confirme que el conmutador de CA esté en la posición de ENCENDIDO.

RECORTE (CLIP): ROJO

Indicación normal:

• Se ilumina siempre que el amplificador está excitado más alla de la potencia total. La deformación resultante corresponde a la brillantez del LED. La deformación que causa sólo un destello breve puede no ser audible.
• Durante el silenciamiento, el LED se ilumina Completely. Esto occurs durante el silenciamiento "Encendido-Apagado" normal.

Indicación anormal:

• Una iluminación roja brillante cuando el amplificador se está usingo indica ya sea silenciamiento temico o una salute cortocircuitada.
• Si el amplificador se sobrecaliente, el ventilador funciona a toda velocidad, y la operation se debe reanudar en un lapso de un minuto. Permita el funciona del ventilador y asegúrese de que la ventilación del amplificador sea adecuada.
• Un circuito de salute cortocircuitado o sobrecargado Causea destello excesivo de recorte y posiblemente calentamento excessivo.
• Si la deformación es audible sin una indicación de recorte, el problema es ya sea antes o.afteres del amplíficator. Revise si los altavoces están danados o si la fuente de la seals está sobrecargada. El control de ganancia del amplíficator debe estar en la mitad superior de su intervalo para evitar la sobrecarga de la entrada.

SENAL (SIG), -10: VERDE

Indicación normal:

• El indicator SIG (señal) se ilumina cuando la seals de salute exceed -35 dB y el indicator de -10 (-10 dB) se ilumina cuando la seals exceed -10dB.

Si no hay indicación:

• Revise los ajustes de ganancia y aumento la ganancia si esnecessary. Revise las conexiones de entrada y la fuente de audio para ver si hay Seedal. Si el LED de recorte se illumina con poca o nada de indicacion de seedal, revise el cableado de salute para ver si hay algo cortocircuito.

Indicación anormal:

• Si el LED SIG o -10 se ilumina sin entrada de senal, pueda haber oscilaciones del sistemas o algo ntho mal funcionamento. Desconnecte la energia y reduzca totalmente la ganancia. Si el LED permanece encendido, es possible que el amplificador necesse servicios.

MONO PUENTEADO (BR M) y PARALELO (PAR) (sólo modelos PLX 1802/2502/3102/3602):

• Cada para de canales tiene un LED ÁMBAR para el modo de puenteado y un LED ÁMBAR para el modo paralelo. Estos muestran como se ajusta el conmutador CONFIGURACION DE ENTRADA del panel posterior (consulte Conmutador de configuracion de entrada). En el modo estereo,amins LED deben estar APAGADOS. En el modo puenteado, losindicadores BR M y PAR estaran iluminados. En el mode paralelo, el indicator PAR estar a Iluminado.

Indicadores LED en los modelos PLX 1104 y PLX 1804

Indicadores LED en los modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602

Controles de ganancia

Gire hacía la derecha los controles de ganancia para augmentar la ganancia y hacerla izquierda para reducir la ganancia.

Los controlles de ganancia estáanmarcados en dB de atenuacion.Hay 21 retenes para ajustes repetibles.Los 14 pasos superiores son de aproximamente 1 dB cada uno,y normalmente los ajustes deben hacerde ndro de este intervalo.El intervalo menor de-14dB no se debe usar para los niveles normales del programa, ya que se podría excesser el espacio libre de entrada, pero se pueda usar para hacer pruebas a niveles reducidos.En el ajuste minimo,la signaled corta Completely.

!Nota! Los controlles de ganancia no ajustan la potencia del amplificador sino que ajustan su sensibilities a las señales de entrada.

Controles de ganancia y agrupamento deindicadores LED en los modelos PLX 1104 y PLX 1804

Controles de ganancia y agrupamento deindicadores LED en los modelos PLX 1802,PLX 2502,PLX 3102,y PLX 3603

Empujé hacía adentro la parte superior del conmutador basculante para aplicar el suministro electrico principal de CA al amplíficator. Empujé hacía adentro la parte inferior del conmutador basculante para apagar el amplíficator.

Cuando está encendido, el LED indicator de potencia de color azul y el LED indicator de recorte de color rojo se iluminará; después de uno poco segundos, se apagará el indicator de RECORTE de color rojo.

Sistemas de proteccion

Ambas plataformas del amplificador estácompletamente protegidas contra conditiones adversas, pero su comportamento yAJustes de usuario son differs.

• La limitación del recorte pueda conmutarse en el panel posterior para evitar una sobreexcitación importante. Esto protege a los altavocés y reduce en cierta medía la energia en el amplíficator.
• Los limites internos de la corriente protegen a los transistores de salute contra una sobrecarga. Puede occurrir la limitacion del maximum a salute completa si se utilizes mas de quatre altavoces de 8 ohmios por canal, o si el cableado del altovoz se pone en cortocircuito. El LED rojo de recorte destellarar brillamente, y el amplificador可以选择 sonar deformado. Si el amplificador se excita demasiado bajo estas conditiones, el limite de corriente se reducir aún mas, causando un aumento en la deformacion. Si el amplificador parece perder potencia durante los的最大os, revise el cableado del altovoz y el numero de altavoces. El uso de la limitacion del recorte reduira esta deformacion, pero para Obtener resultados optimos, no exceeda la carqa nominal.
• Si el amplificador se detiene Completely durante varios segundos afterwards de una seals muy fuerte, es possible que el service de CA este sobrecargando. Esto solo occursi si el voltaje de CA disminuye mas del 30% , y resultaras probable si se excitan various altavoces al mesmo tiempo. Utilice cables de CA cortos, de calibre pesado, y no enchufe demasiados amplificadores en un solo tomacorriente.
• En el modo de mono puenteado, el amplificador pueda apagarse durante various segundos si se lo excita muy fuertamente con cargasneededo alminominal de4ohmios.
• Si el amplificador se sobrecaliente debido a una sobrecarga prolongada o a una temperatura externa alta, se silenciará durante aproximamente 30segunos con el ventilador enfunciimiento aplena velocidad,para lograr un máximo enfiambre. Asequresede que la entrada posterior esté recibiendo un flujo libre de aire frío.

Modelos PLX 1104/1804:

• Estos modelos tienen una proteccion interna Completely automatica que mantiene la operation incluso bajo conditions extremas.
• La deformación por sobreexcitación causará que destelle el LED rojo de recorte. Si se lo excita constantemente hace el recorte, los circuitos internos suavamente reducen el volumen para minimizar la deformación y el estrés.
• Estos modelos estan diseñados para cargas nominales de 4 ohmios. No utilise mas de dos altavoces de 8 ohmios por canal El uso de demasiados altavoces pueda activar la limitación y occasionar una perdida de volumen.
• Los limites internos de la corriente protegen a los transistores de salute contra una sobrecarga. Una sobrecarga moderada activara la limitacion del recorte, y reducirar suavamente el nivel de salute para evaporar la deformacion. Una sobrecarga grave, tal como la excitacion intensa del amplificador con un hilo cortocircuitado del altovoz, pueda causar un silenciamiento rápido y corte. Revise el cableado del altovoz para detectar cortocircuitos si el amplificador sufle de vibraciones.
• Puede ocurreir un sobrecalentamento bajo a una sobreexcitacion prolongada o a una temperatura externa alta. Esto activar primarya limitacion termica, reduciendo el volumen de modo que el amplificador permaneca por debajo de su limite termico y se mantenga en functionamento. Si las snares de entrada aun son demasiado altas, el amplificador puede silenciarse eventualmente durante aproximamente 30 segundos, con el ventilador a plena velocidad para lograr un maximum enfiarnimiento. Asegurese de que la entrada posterior este recibiendoo un fluo libre de aire frio.

Especillas para los modelos PLX 1104, PLX 1804

	PLX 1104	PLX 1804
POTENCIA DE SALIDA (vatos) (1)
20 - 20k Hz, 0,05% THD, 8 ohmios/canal.	310	550
1k Hz, 0,1% THD (EIA), 8 ohmios/canal.	325	600
20 - 20k Hz, 0,05% THD, 4 ohmios/canal.	500	800
1k Hz, 0,1% THD (EIA), 4 ohmios/canal.	550	900
DEFORMACION, SMPTE-IM	0,02%	0,02%
RESPUESTA DE FRECUENCIAS	20 - 20k Hz, ±0,5 dB, todos los modelos
SEÑAL a RUIDO, no ponderado, 20 - 20k Hz	-108 dB	-106 dB
GANANCIA DE VOLTAJE	32,5 dB	34,9 dB
SENSIBILIDAD DE ENTRADA, Vrms para potencia nominal a 8 ohmios	1,18 (+3,7 dBu)	1,20 (+3,8 dBu)
TIPO DE CIRCUito DE SALIDA	AB	AB/H
IMPEDANCIA DE ENTRADA	10k ohmios no balanceada, 20k ohmios balanceada
ESPACIO LIBRE DINÁMICO	2 dB a 4 ohmios
FACTOR DE AMORTIGUAMIENTO (8 ohmios)	>200
PROTECCION DEL AMPLIFICADOR	Protección contra cortocircuito, circuito abierto, tírmica, ultrasoni- o desajustadas
ENFRIAMIENTO	Ventilador de velocidad continuamente variable; flujo de aire de a conjunto de sumidero tírmico
CONTROLES	Frontal: Conmutador de ALIMENTACION DE CA, 控roles de ganancia (ca Posterior: Disyuntor de CA
INDICADORES LED	ALIMENTACION (azul), SENAL (verde x 2), -10 dB (verde x 2), RECO Salida:
CONECTORES	Entrada: TRS de 1/4 de pulgada y XLR hembra; 20k ohmios balanceada, 10 Conectores Speakon: Canal 1, 4 hilos (canal 1 + canal 2); Canal 2,
PROTECCION DE LA CARGA	Encendido y apagado del silenciamiento, bloqueo de fallas de CC, (-3 dB a 5 Hz)
REQUISITOS DE ALIMENTACION	Consulte la etiqueta con el número de série del panel posterior. Co 220-240 VCA, 50- 60 Hz.
DIMENSIONES	19,0 pulg (48,3 cm) de anchura, 3,5 pulg (8,9 cm) de alta, 10,1 pu- rieles de montaje frontal, incluidas las orejas de soporte posterior
PESO (1)	13 libras (5,9 kg) netto; 18 libras (8,2 kg) envío

(1) NOTE: Debido a la construccion especial para cumplir con EN-6100, los modelos de la CE能把 tener 5-12% (0,5 dBw) menos potencia y 1,2 Ib (0,6 kg) más peso.

Especificaiones para los modelos PLX 1802, PLX 2502, PLX 3102, PLX 3602

	PLX 1802	PLX 2502	PLX 3102	PLX 3602
POTENCIÀ DE SALIDA (vatos) (1)
20 - 20k Hz, 0,05% THD, 8 ohmios/canal.	320	425	550	725
1k Hz, 0,1% THD (EIA), 8 ohmios/canal.	330	450	600	775
20 - 20k Hz, 0,05% THD, 4 ohmios/canal.	525	675	900	1100
1k Hz, 0,1% THD (EIA), 4 ohmios/canal.	575	750	1000	1250
1k Hz, 0,1% THD (EIA), 2 ohmios/canal.	900	1250	1550	1800
Mono puenteado, 20 - 20k Hz, 0,1% THD, 8 ohmios1100		1400	1900	2500
Mono puenteado, 1k Hz, 0,1% THD, 8 ohmios	1200	1500	2100	2600
Mono puenteado, 1k Hz, 1,0% THD, 4 ohmios	1800	2500	3100	3600
DEFORMACÁN, SMPTE-IM	<0,02%, todos los modelos
RESPUESTA DE FRECUENCIAS	20 - 20k Hz, ±0,5 dB, todos los modelos
SEÑAL a RUIDO, no ponderado, 20 - 20k Hz	-107 dB	-106 dB	-107 dB	-107 dB
GANANCIA DE VOLTAJE	31,9 dB	34,0 dB	35,0 dB	35,9 dB
SENSIBILIDAD DE ENTRADA, Vrms para potencia nominal en 8 ohmios	1,28 (+4,4 dBu)	1,15 (+3,4 dBu)	1,23 (+4,0 dBu)	1,25 (+4,2 dBu)
TIPO DE CIRCUito DE SALIDA	AB	AB/H	AB/H	AB/H
IMPEDANCIA DE ENTRADA	10k ohmios no balanceada, 20k ohmios balanceada
ESPACIO LIBRE DINÁMICO	2 dB a 4 ohmios
FACTOR DE AMORTIGUAMIENTO (8 ohmios)	>500
PROTECCION DEL AMPLIFICADOR	Protección contra cortocircuito, circuito abierto, tírmica, ultrásónica y de RF. Estable con caro desajustadas
ENFRIAMIENTO	Ventilador de velocidad continually variable; flujo de aire de atrás fácil de adelante por n conjunto de sumidero tírmico
CONTROLES	Frontal: Conmutador de ALIMENTACION DE CA, 控ules de ganancia (cada canal) 21 retenes Posterior: Conmutador de configuración de la entrada (estéreo, paralelo, puenteado), limitadores del (encendido/apagado) Conmutador de subwoofer (100 Hz recorte bajo/intervaloplete/100 Hz corte alto, cada Conmutador de LF (33 Hz corte bajo/intervaloplete, 1 cada canal)
INDICADORES LED	ALIMENTACION (azul), SENAL (verde x 2), -10 dB (verde x 2), RECORTE (rojo x 2), PUENTEAR PARALELO (ámbar)
CONECTORES	Entrada: TRS de 1/4 de pulgada y XLR hembra; 20k ohmios balanceada, 10k ohmios no balanceada Salida: Conectores Speakon: Canal 1, 4 hilos (canal 1 + canal 2); Canal 2, 2 hilos (sólo canal 2) Bones de connexión
PROTECCION DE LA CARGA	Encendido y apagado del silenciamiento, bloqueo de fallas de CC, limitación del recorte, filt (-3 dB a 5 Hz)
REQUISITOS DE ALIMENTACION	Consulte la etiqueta con el número de series del panel posterior. Configurado en la fábrica para 220-240 VCA, 50-60 Hz.
DIMENSIONES	19,0 pulg (48,3 cm) de anchura, 3,5 pulg (8,9 cm) de alta, 13,9 pulg (35,3 cm) de profundidad rieles de montaje frontal, incluidas las orejas de soporte posterior)
PESO (1)	21 libras (5,9 kg) netto; 26 libras (11,8 kg) envío

(1) NOTE: Debido a la construccion especial para cumplir con EN-6100, los modelos de la CE poder tener 5-12% (0,5 dBw) menos potencia y 1,2 lb (0,6 kg) más peso.

iNOTA! iAsegure la polaridad correcta al conectar la calidad del modo puenteado!

Conexión del modo puenteado

como comuncate con QSC Audio Products
