MANUAL DE USUARIO B&W LCR3 B&W

Español Garantía limitada6 Manual de instrucciones 7

Bienvenido a B&W. Este producto ha sido diseñado y fabricado de acuerdo con las más altas normas de calidad. Sin embargo, si hallara algún desperfecto en el mismo, B&W Loudspeakers y sus distribuidores nacionales garantizan, sin coste alguno para usted, la mano de obra (es posible que haya excepciones) y la reposición de piezas en cualquier país donde se cuente con un distribuidor autorizado de B&W. Esta garantía limitada es válida por un período de cinco años desde la fecha de compra (dos años para las partes electrónicas) incluyendo altavoces amplificados.

Términos y condiciones

Esta garantía está limitada a la reparación del equipo. La garantía no cubre ni el transporte ni otros costes; tampoco cubre ningún riesgo por traslado, transporte e instalación de los productos.

La garantía será aplicable exclusivamente para el propietario original. No es transferible.

Esta garantía tendrá vigencia solamente si se trata de casos de materiales defectuosos y/o de fabricación existentes en el momento de la compra, y no será aplicable en los siguientes casos:

daños causados por instalación, conexión o embalaje inapropiados,

daños causados por un uso que no se corresponda con el uso correcto tal como se describe en el manual del usuario, negligencia, modificaciones o la utilización de piezas no originales de fábrica o no autorizadas por B&W,

daños causados por equipos auxiliares defectuosos o inapropiados,

daños causados por accidentes, relámpagos, agua, incendios, calor, guerra, disturbios sociales u otra causa ajena al control razonable de B&W y de sus distribuidores autorizados,

productos cuyo número de serie haya sido modificado, borrado, retirado o convertido en ilegible,

si una persona no autorizada ha efectuado alguna reparación o modificación en el producto.

Esta garantía complementa cualquier obligación legal a nivel nacional/regional de concesionarios o distribuidores nacionales y, como cliente, no afecta a sus derechos estatutarios.

Cómo solicitar reparaciones bajo garantía

En caso de ser necesaria alguna revisión, siga el siguiente procedimiento:

Si está usando el equipo en el país en el que fue adquirido, debería contactar con el detallista autorizado de B&W donde lo adquirió.

Si el equipo está siendo utilizado fuera del país en el que fue adquirido, debería contactar con el distribuidor nacional de B&W correspondiente al país donde reside, que le asesorará sobre el lugar al que deberá enviarlo para que pueda ser revisado. Para obtener información sobre cómo contactar con su distribuidor local, puede llamar a B&W en el Reino Unido o visitar nuestro sitio web.

Para convalidar su garantía, debe mostrar al pertinente folleto debidamente rellenado y con la fecha de compra estampada por su concesionario. De lo contrario, tendrá que mostrar la factura de venta original u otro comprobante que demuestre su propiedad y la autenticidad de su fecha de compra.

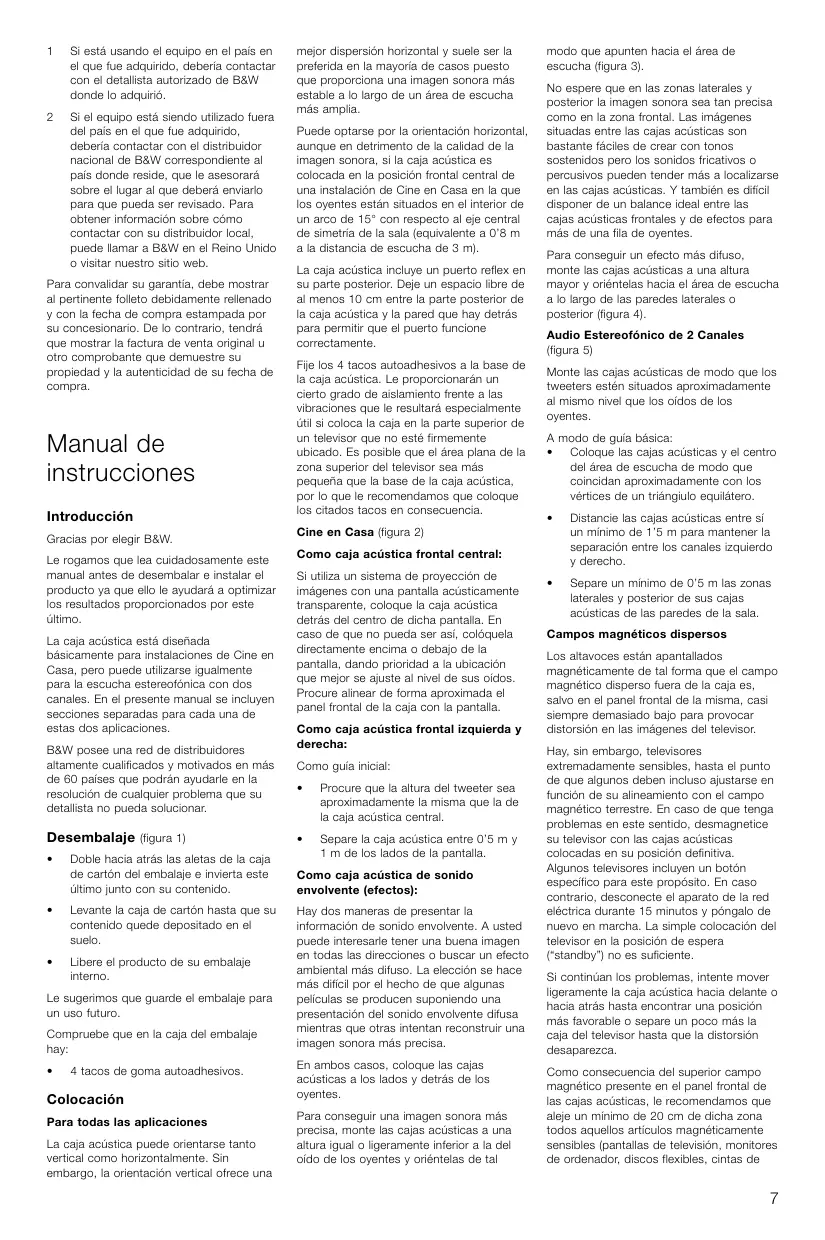

Manual de instrucciones

Introducción Gracias por elegir B&W. Le rogamos que lea cuidadosamente este manual antes de desembalar e instalar el producto ya que ello le ayudará a optimizar los resultados proporcionados por este último. La caja acústica está diseñada básicamente para instalaciones de Cine en Casa, pero puede utilizarse igualmente para la escucha estereofónica con dos canales. En el presente manual se incluyen secciones separadas para cada una de estas dos aplicaciones. B&W posee una red de distribuidores altamente cualificados y motivados en más de 60 países que podrán ayudarle en la resolución de cualquier problema que su detallista no pueda solucionar.

Doble hacia atrás las aletas de la caja de cartón del embalaje e invierta este

último junto con su contenido.

Levante la caja de cartón hasta que su contenido quede depositado en el suelo.

Libere el producto de su embalaje interno.

Le sugerimos que guarde el embalaje para un uso futuro.

Compruebe que en la caja del embalaje hay: •

4 tacos de goma autoadhesivos.

Para todas las aplicaciones La caja acústica puede orientarse tanto vertical como horizontalmente. Sin embargo, la orientación vertical ofrece una

mejor dispersión horizontal y suele ser la preferida en la mayoría de casos puesto que proporciona una imagen sonora más estable a lo largo de un área de escucha más amplia.

Puede optarse por la orientación horizontal, aunque en detrimento de la calidad de la imagen sonora, si la caja acústica es colocada en la posición frontal central de una instalación de Cine en Casa en la que los oyentes están situados en el interior de un arco de 15° con respecto al eje central de simetría de la sala (equivalente a 0’8 m a la distancia de escucha de 3 m). La caja acústica incluye un puerto reflex en su parte posterior. Deje un espacio libre de al menos 10 cm entre la parte posterior de la caja acústica y la pared que hay detrás para permitir que el puerto funcione correctamente. Fije los 4 tacos autoadhesivos a la base de la caja acústica. Le proporcionarán un cierto grado de aislamiento frente a las vibraciones que le resultará especialmente útil si coloca la caja en la parte superior de un televisor que no esté firmemente ubicado. Es posible que el área plana de la zona superior del televisor sea más pequeña que la base de la caja acústica, por lo que le recomendamos que coloque los citados tacos en consecuencia.

modo que apunten hacia el área de escucha (figura 3).

No espere que en las zonas laterales y posterior la imagen sonora sea tan precisa como en la zona frontal. Las imágenes situadas entre las cajas acústicas son bastante fáciles de crear con tonos sostenidos pero los sonidos fricativos o percusivos pueden tender más a localizarse en las cajas acústicas. Y también es difícil disponer de un balance ideal entre las cajas acústicas frontales y de efectos para más de una fila de oyentes. Para conseguir un efecto más difuso, monte las cajas acústicas a una altura mayor y oriéntelas hacia el área de escucha a lo largo de las paredes laterales o posterior (figura 4). Audio Estereofónico de 2 Canales (figura 5) Monte las cajas acústicas de modo que los tweeters estén situados aproximadamente al mismo nivel que los oídos de los oyentes. A modo de guía básica: • Coloque las cajas acústicas y el centro del área de escucha de modo que coincidan aproximadamente con los vértices de un triángiulo equilátero. •

Distancie las cajas acústicas entre sí un mínimo de 1’5 m para mantener la separación entre los canales izquierdo y derecho.

Separe un mínimo de 0’5 m las zonas laterales y posterior de sus cajas acústicas de las paredes de la sala.

Cine en Casa (figura 2)

Como caja acústica frontal central: Si utiliza un sistema de proyección de imágenes con una pantalla acústicamente transparente, coloque la caja acústica detrás del centro de dicha pantalla. En caso de que no pueda ser así, colóquela directamente encima o debajo de la pantalla, dando prioridad a la ubicación que mejor se ajuste al nivel de sus oídos. Procure alinear de forma aproximada el panel frontal de la caja con la pantalla. Como caja acústica frontal izquierda y derecha: Como guía inicial: •

Procure que la altura del tweeter sea aproximadamente la misma que la de la caja acústica central.

Separe la caja acústica entre 0’5 m y

1 m de los lados de la pantalla.

Como caja acústica de sonido envolvente (efectos):

Hay dos maneras de presentar la información de sonido envolvente. A usted puede interesarle tener una buena imagen en todas las direcciones o buscar un efecto ambiental más difuso. La elección se hace más difícil por el hecho de que algunas películas se producen suponiendo una presentación del sonido envolvente difusa mientras que otras intentan reconstruir una imagen sonora más precisa. En ambos casos, coloque las cajas acústicas a los lados y detrás de los oyentes. Para conseguir una imagen sonora más precisa, monte las cajas acústicas a una altura igual o ligeramente inferior a la del oído de los oyentes y oriéntelas de tal

Campos magnéticos dispersos

Los altavoces están apantallados magnéticamente de tal forma que el campo magnético disperso fuera de la caja es, salvo en el panel frontal de la misma, casi siempre demasiado bajo para provocar distorsión en las imágenes del televisor. Hay, sin embargo, televisores extremadamente sensibles, hasta el punto de que algunos deben incluso ajustarse en función de su alineamiento con el campo magnético terrestre. En caso de que tenga problemas en este sentido, desmagnetice su televisor con las cajas acústicas colocadas en su posición definitiva. Algunos televisores incluyen un botón específico para este propósito. En caso contrario, desconecte el aparato de la red eléctrica durante 15 minutos y póngalo de nuevo en marcha. La simple colocación del televisor en la posición de espera (“standby”) no es suficiente. Si continúan los problemas, intente mover ligeramente la caja acústica hacia delante o hacia atrás hasta encontrar una posición más favorable o separe un poco más la caja del televisor hasta que la distorsión desaparezca. Como consecuencia del superior campo magnético presente en el panel frontal de las cajas acústicas, le recomendamos que aleje un mínimo de 20 cm de dicha zona todos aquellos artículos magnéticamente sensibles (pantallas de televisión, monitores de ordenador, discos flexibles, cintas de

audio y vídeo, tarjetas con banda magnética y cosas por el estilo).

ejemplo estanterías y muebles de gran tamaño.

Todas las conexiones deben realizarse con el equipo desconectado.

Asegúrese de que el terminal positivo de cada caja acústica (marcado “+” y de color rojo) es conectado al correspondiente terminal positivo del amplificador y el terminal negativo (marcado “–” y de color negro) al negativo. Una conexión incorrecta puede originar una imagen acústica pobre y una pérdida de graves. Consulte con un distribuidor especializado a la hora de elegir el cable de conexión. Procure que la impedancia total sea inferior a la cifra máxima recomendada para sus cajas acústicas y utilice un cable de baja impedancia para evitar que se produzcan atenuaciones en las frecuencias más altas.

Para todas las aplicaciones Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras. La falta de inercia del soporte utilizado puede afectar a la calidad sonora de la caja acústica. Para obtener los mejores resultados posibles, monte las cajas acústicas sobre soportes firmes diseñados para aplicaciones de audio. El montaje en estantería es posible pero da menos margen a la optimización del sonido. Consulte a su detallista para que le oriente sobre el tipo de soporte que mejor se adapte a sus posibilidades. Cada vez que aumente la separación entre las cajas acústicas y las paredes laterales y posterior de la habitación se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si la respuesta en graves se desestabiliza a menudo, se debe generalmente a la excitación de modos de resonancia en la habitación de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o los oyentes pueden tener un profundo efecto en la manera en que dichas resonancias afecten al sonido. Intente colocar las cajas acústicas a lo largo de una pared diferente. El cambio de posición de muebles y objetos de gran tamaño presentes en la habitación también puede modificar el sonido. Si el sonido es demasiado chillón, aumente la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la habitación (utilice, por ejemplo, cortinas más pesadas). Por el contrario, reduzca la presencia de los citados materiales si el sonido es apagado y carente de vida. Compruebe si en la habitación de escucha hay eco flotante aplaudiendo rápidamente y escuchando a continuación para detectar si se producen repeticiones rápidas de los aplausos. Para reducir dicho eco, utilice superficies de forma irregular, como por

Consulte el manual de instrucciones de su decodificador de sonido envolvente para ajustar los niveles y los tiempos de retardo correspondientes a todas las cajas acústicas. Compruebe los ajustes realizados para obtener los mejores resultados en todas las posiciones de escucha probables. Excepto para efectos especiales, el nivel general del campo sonoro envolvente no debería ser demasiado evidente.

Ajuste el espaciado de las cajas acústicas frontales izquierda y derecha de manera que el tamaño de la imagen acústica concuerde con el de la pantalla. Ajuste la inclinación de las cajas acústicas frontales izquierda y derecha para obtener una transición suave de los sonidos que viajan de un lado a otro de la pantalla. Ajuste el ángulo de las cajas acústicas de efectos a fin de obtener los mejores resultados posibles con una extensa gama de material. Utilice para ello tanto películas como vídeos musicales.

Audio Estereofónico de 2 Canales

Si la imagen central es pobre, intente acercar entre sí las cajas acústicas y ajustar el grado de inclinación (figura 7).

Cuidado y mantenimiento

Por lo general, la superficie del recinto acústico sólo requiere, para su limpieza, una simple gamuza suave. En caso de que desee utilizar un limpiador de tipo aerosol, extraiga en primer lugar la rejilla protectora y a continuación rocíe la gamuza de limpieza, nunca directamente sobre el recinto. Mientras esté fuera de la caja, la rejilla puede limpiarse con un cepillo normal para la ropa. Evite tocar los altavoces, en particular el tweeter, ya que podría dañarlos.
