Tipo de producto	Lavadora
Marca	ASPES
Modelo	IDEAL LAF 4103V
Capacidad de lavado	7 kg
Clase energética	A+++
Velocidad máxima de centrifugado	1200 rpm
Número de programas	15
Dimensiones (An × Pr × Al)	60 × 60 × 85 cm
Peso neto	70 kg
Alimentación eléctrica	230 V / 50 Hz
Potencia nominal	2000 W
Tipo de tambor	Acero inoxidable
Sistema de control	Electrónico
Nivel sonoro (lavado)	56 dB
Nivel sonoro (centrifugado)	76 dB
Funciones principales	Inicio diferido, seguridad infantil, parada con cuba llena
Mantenimiento y limpieza	Limpieza regular del filtro y de la junta de la puerta
Seguridad	Antidesbordamiento, protección contra sobretensiones
Piezas de repuesto y reparabilidad	Disponibles a través del servicio postventa autorizado

Preguntas frecuentes - IDEAL LAF 4103V ASPES

¿Cómo instalar la lavadora IDEAL LAF 4103V?

Coloque la máquina sobre una superficie plana y estable. Retire los tornillos de transporte en la parte trasera. Conecte el tubo de entrada de agua y el tubo de desagüe. Conecte el enchufe eléctrico a una toma con conexión a tierra.

¿Cuál es la capacidad de lavado recomendada?

La capacidad máxima es de 7 kg para el algodón. Para otros programas, no exceda la carga indicada en la tabla de programas.

¿Cómo limpiar el filtro de pelusas?

Abra la trampilla inferior, gire el filtro en sentido antihorario y retírelo. Limpie los residuos con agua corriente y vuelva a colocarlo girándolo en sentido horario.

¿Qué hacer si la máquina muestra un código de error E1?

El código E1 indica un problema de desagüe. Verifique que el tubo no esté doblado u obstruido. Limpie el filtro y asegúrese de que el tubo de evacuación no esté tapado.

¿Cómo activar la seguridad infantil?

Presione simultáneamente los botones Temperatura y Centrifugado durante 3 segundos. Aparece un símbolo de candado. Para desactivar, repita la operación.

¿Cuáles son los programas disponibles?

Esta máquina ofrece 15 programas que incluyen: algodón, sintéticos, delicados, lana, lavado rápido, prelavado, etc. Consulte el manual para más detalles.

¿Cuál es el consumo de agua por ciclo?

El consumo de agua varía según el programa: aproximadamente 50 litros para un ciclo de algodón a 40°C. Los programas eco consumen menos.

¿Cómo ajustar el inicio diferido?

Seleccione el programa deseado, luego presione el botón Inicio diferido para elegir la hora de finalización deseada (hasta 24 horas). Presione Inicio/Pausa.

La máquina no enciende, ¿qué verificar?

Verifique que el enchufe esté conectado y que el disyuntor no esté disparado. Asegúrese de que la puerta esté bien cerrada. Si el problema persiste, contacte al servicio postventa.

¿Se puede empotrar esta lavadora?

Sí, esta máquina puede instalarse debajo de una encimera o en un mueble. Deje un espacio de ventilación de al menos 5 cm a cada lado.

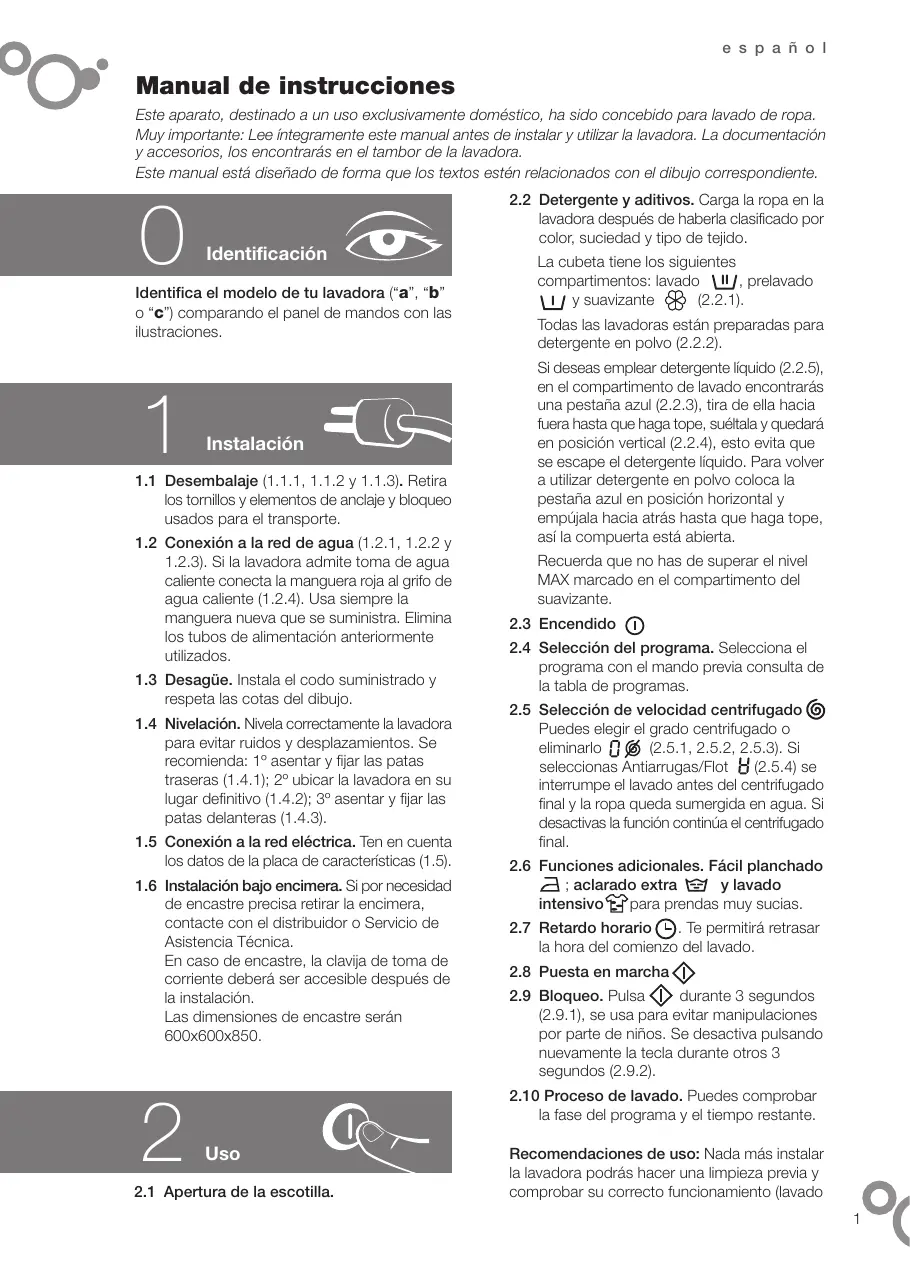

MANUAL DE USUARIO IDEAL LAF 4103V ASPES

Manual de instrucciones

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado de ropa. Muy importante: lea íntegramente este manual antes de instalar y utilizar la lavadora. La documentación y accesorios los encontrará en el tambor de la lavadora.

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

Identificación

Identifique el modelo de su lavadora ("a", "b" o "c") comparando el panel de mandos con las ilustraciones.

1

Instalación

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retire los tornillos y elementos de anclaje y bloqueo usados para el transporte. 1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Si la lavadora admite toma de agua caliente, conecte la manguera roja al grifo de agua caliente (1.2.4). Use siempre la manguera nueva que se suministra. Elimine los tubos de alimentación anteriormente realizados. 1.3 Desagüe. Instale el tubo suministrado y respete las cotas del dibujo. 1.4 Nivelación. Nivele correctamente la lavadora para evitar ruidos y desplazamientos. Se recomienda: 1º asentar y fijar las patas traseras (1.4.1); 2º ubicar la lavadora en su lugar definitivo (1.4.2); 3º asentar y fijar las patas delanteras (1.4.3). 1.5 Conexión a la red eléctrica. Tenga en cuenta los datos de la placa de características (1.5). 1.6 Instalación bajo encimera. Si por necesidades de encastre precisara retirar la encimera, contacte con el distribuidor o Servicio de Asistencia Técnica. En caso de encastre, la clavija de toma de corriente deberá ser accesible después de la instalación. Las dimensiones de encastre serán 600x600x850.

2

Uso

2.1 Apertura de la escotilla.

2.2 Detergente y aditivos. Cargue la ropa en la lavadora cuando se haya comenzado a clasificar por color, suciedad y tipo de tejido.

La cubeta tiene los siguientes compartimentos: lavado, prelavado y suavizante (2.2.1).

Todas las lavadoras están preparadas para detergente en polvo (2.2.2).

Si desea emplear detergente líquido (2.2.5), en el compartimento de lavado encontrará una pestaña azul (2.2.3). Tire de ella hacia fuera hasta que haga tope, suéltela y quedará en posición vertical (2.2.4). Esto evita que se escape el detergente líquido. Para volver a utilizar detergente en polvo, coloque la pestaña azul en posición horizontal y empújela hacia atrás hasta que haga tope; así la compuerta estará abierta.

Recuerda que no has de superar el nivel MAX marcado en el compartimento del suavizante.

2.3 Encendido ①

2.4 Selección del programa. Selecciona el programa con el mando previa consulta de la tabla de programas.

2.5 Selección de velocidad de centrifugado. Puedes elegir el grado de centrifugado o eliminarlo (2.5.1, 2.5.2, 2.5.3). Si seleccionas Antiarrugas/Flot (2.5.4) se interrumpe el lavado antes del centrifugado final y la ropa queda sumergida en agua. Si desactivas la dirección continúa el centrifugado final.

2.6 Funciones adicionales. Fácil planchado, aclarado extra y lavado intensivo para prendas muy sucias.

2.7 Retardo horario L. Te permitirá retrasar la hora del comienzo del lavado.

2.8 Puesta en marcha

2.9 Bloqueo. Pulsa ↓ durante 3 segundos (2.9.1), se usa para evitar manipulaciones por parte de niños. Se desactiva pulsando nuevamente la tecla durante 3 segundos (2.9.2).

2.10 Proceso de lavado. Puedes comprobar la fase del programa y el tiempo restante.

Recomendaciones de uso: Nada más instalar la lavadora podrías hacer una limpieza previa y comprobar su correcto funcionamiento (lavado normal, sin ropa y a 60°). Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior.

normal, sin ropa y a 60° ). Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior.

Advertencias de uso: 1. Si paras la lavadora para añadir más ropa, asegúrate de que el nivel de agua no llegue al de la escotilla. 2. Las prendas adicionales incrementan el tiempo de lavado. 3. Una vez finalizado el programa de lavado, puede que tengas que esperar 2 horas para abrir la escotilla.

Mantenimiento

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes. 3.2 Limpieza del filtro. Es recomendable hacerla una vez al año.

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes. 3.2 Limpieza del filtro. Es recomendable hacerla una vez al año.

Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

Diagnósticos

4.1 La lavadora incorpora un sistema de diagnóstico que detecta y avisa ante cualquier tipo de incidencia. Podrá visualizarlas en la pantalla o cuando se iluminen intermitentemente los pilotos del panel de mandos.

4.1.1 No entra agua en la lavadora.

Revisar el suministro de agua, el grifo de entrada, o limpia el filtro de entrada.

4.1.2 Ni desagua, ni centrifuga.

Comprueba el estado del filtro.

4.1.3 No centrifuga. Remueve la carga de la ropa y vuelve a seleccionar el centrifugado.

4.1.4 No se pone en marcha.

Comprueba que la escotilla está bien cerrada.

4.1.5 Con cualquier otro código. Avisa al servicio técnico.

4.2 Vibraciones o ruidos. Revisa la correcta instalación (1.1 y 1.4 de este manual). 4.3 Agua en la cubeta. Comprueba que la cubeta de detergente está limpia (3.1).

Seguridad

• La presión del agua a la red debiera estar entre 0,05 y 1 MPa (0,5 a 10 kg/cm²).
• No utilices alargaderas ni adaptadores para conectar la lavadora.
• La instalación eléctrica debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente eléctrica con la toma a tierra reglamentaria.
• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.

• No manipular el interior de la lavadora. Ante cualquier problema que no pueda resolver, llama al servicio técnico.
• No podrán utilizar este aparato sin la supervisión o las instrucciones del responsable correspondiente aquellas personas (incluidos niños) cuya discapacidad física, sensorial o mental, o la falta de experiencia y conocimiento les impida el uso del mismo de forma segura. Se deben vigilar a los niños para asegurarse de que no juegan con el aparato.

Medio ambiente

La lavadora ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Carga la lavadora a la máxima capacidad recomendada para cada programa; ahorrarás agua y energía. Siempre que puedas, evita el prelavado. No te excedas con el detergente. Usa el aclarado extra, exclusivamente para prendas de personas con piel sensible.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimines los aparatos mezclándolos con residuos domésticos generales.

Entrega tu lavadora en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o el establecimiento donde adquiriste la lavadora.

programas normales	Programa y temperatura	Tipo de tejido	Carga de ropamax (kg)	7 Kg kWh/L	Duración horas
	1. frío	algodón/lino colores delicados suciedad muy ligera	7/8	0,10/59	60
	2. rápido 30°C	algodón/lino blanco/color suciedad muy ligera	4	0,20/40	30
	3. 30°C	algodón/lino colores delicados suciedad ligera	7/8	0,35/59	80
	4. 40°C	algodón/lino colores sáridos suciedad ligera	7/8	0,60/59	90
	5.* 60°C	algodón/lino colores sáridos suciedad normal	7/8	1,33/59	105
	6. manchas / prelavado 60°C	algodón/lino blanco-colores sáridos suciedad fuerte	7/8	1,50/68	115
programas delicados	7. mixto 40°C	sintéxico/mezcla algodón colores delicados suciedad normal	4	0,55/54	60
	8. frío	sintéxico colores delicados suciedad muy ligera	4	0,10/54	55
	9. 30°C	sintéxico colores delicados suciedad ligera	4	0,25/54	55
	10. antibacteria 90°C	algodón/lino blanco suciedad fuerte	7/8	2,30/64	125
	11. edredón 30°C	edredón/mezcla algodón blanco-colores sáridos suciedad normal	4	0,25/54	55
	12. cortinas 30°C	cortinas/mezcla lana blanco/color suciedad muy ligera	2	0,35/59	45
	13. lavado a mano frío	lana/mezcla lana blanco/color suciedad ligera	2	0,05/59	35
	14. rápido 15' frío	sintéxico/mezcla algodón blanco-colores sáridos suciedad muy ligera	2	0,05/25	15
	15. aclarado	algodón/mezcla algodón sintéxico/delicado lana/mezcla lana	7/8	0,05/40	30
	16. centrifugado	algodón/mezcla algodón sintéxico/delicado lana/mezcla lana	7/8	0,05/0	10

• Programa para valoración de lavado y consumo de energía según norma EN60456, activando la tecla de lavado intensivo.

programas normales	Programa y temperatura	Tipo de tejido	Carga de ropa max (kg)	5 kg kWh/L	6 kg kWh/L	L	7 kg kWh/L	L
	1. normal frío	algodón/linocolores delicadossuciedad muy ligure	5/6/7	0,10/46	0,10/49	60	0,10/54	50
	2. rápido30°C	algodón/linoblanco/colorusuciedad muy ligure	1,5	0,20/25	0,20/30	30	0,20/30	30
	3. normal30°C	algodón/linocolores delicadossuciedad ligure	5/6/7	0,35/46	0,40/49	82	0,45/54	52
	4. normal40°C	algodón/linocolores sáolidossuciedad ligure	5/6/7	0,60/46	0,65/49	87	0,65/54	57
	5.*normal60°C	algodón/linocolores sáolidossuciedad normal	5/6/7	0,95/460,85/46	1,02/49	91	1,33/54	70
	6. normal90°C	algodón/linoblancusuciedad fuerte	5/6/7	1,80/51	1,90/55	120	2,15/60	110
	7. prelimvado60°C	algodón/linoblancoscolores sáolidossuciedad fuerte	5/6/7	1,40/55	1,45/60	105	1,45/65	100
programas delicados	8. delicadofrío	sintético/mezcla algodóncolores delicadossuciedad muy ligure	3	0,10/50	0,10/55	55	0,10/55	50
	9. delicado30°C	sintético/mezcla algodóncolores delicadossuciedad ligure	3	0,30/50	0,30/55	55	0,30/55	50
	10. delicado40°C	sintético/mezcla algodóncolores delicadossuciedad normal	3	0,55/50	0,60/55	60	0,60/55	55
	11. delicado60°C	sintético/mezcla algodónblanco/colores sáolidossuciedad normal	3	0,95/50	1,00/55	70	0,95/55	70
p. lana	12. lana35°C	lana/mezcla lanablanco/colorsuciedad ligure	1	0,45/60	0,50/60	40	0,50/60	40
programas auxiliares	13. aclarados	algodón/mezcla algodónsintético/delicado lana/mezcla lana	5/6/7	0,05/25	0,05/30	23	0,05/30	23
	14. centrífugo	algodón/mezcla algodónsintético/delicado lana/mezcla lana	5/6/7	0,05/0	0,05/0	10	0,05/0	10
	15. vaciado/fin	algodón/mezcla algodónsintético/delicado lana/mezcla lana	5/6/7	0,00/0	0,00/0	2	0,00/0	2

Manual de instrucciones

4.1.3 No centrifuga. Retira la carga de la ropa y vuelve a seleccionar la centrifugación.

Entrega tu lavadora en un centro especial de recogida.

El reciclaje de electrodomésticos evita consecuencias negativas para la salud y el medio ambiente, y permite ahorrar energía y recursos.

• Programa para valoración de lavado y consumo de energía según la norma EN60456, activando la tecla de lavado intensivo.

programa i temperatura		Tipus de teixit	Càrrega de roba max (kg)	5 kg kWh/L	6 kg kWh/L	L	7 kg kWh/L	L
programas normales	1. normal fred	cotó/lli colors delicats bruticia molt lleugera	5/6/7	0,10/46	0,10/49	60	0,10/54	50
	2. rapiid 30°C	cotó/lli blanc/color bruticia molt lleugera	1,5	0,20/25	0,20/30	30	0,20/30	30
	3. normal 30°C	cotó/lli colors delicats bruticia lleugera	5/6/7	0,35/46	0,40/49	82	0,45/54	52
	4. normal 40°C	cotó/lli colors sòlids bruticia lleugera	5/6/7	0,60/46	0,65/49	87	0,65/54	57
	5.* normal 60°C	cotó/lli colors sòlids bruticia normal	5/6/7	0,95/460,85/46	1,02/49	91	1,33/54	70
	6. normal 90°C	cotó/lli blanc bruticia forta	5/6/7	1,80/51	1,90/55	120	2,15/60	110
	7. prerentada 60°C	cotó/lli blanc/color sòlids bruticia fortla	5/6/7	1,40/55	1,45/60	105	1,45/65	100
programas delicats	8. delicat fred	sintétic/barreja cotó colors delicats bruticia molt lleugera	3	0,10/50	0,10/55	55	0,10/55	50
	9. delicat 30°C	sintétic/barreja cotó colors delicats bruticia lleugera	3	0,30/50	0,30/55	55	0,30/55	50
	10. delicat 40°C	sintétic/barreja cotó colors delicats bruticia normal	3	0,55/50	0,60/55	60	0,60/55	55
	11. delicat 60°C	sintétic/barreja cotó blanc/color sòlids bruticia normal	3	0,95/50	1,00/55	70	0,95/55	70
p. llana	12. llana 35°C	llana/barreja llana blanc/color bruticia lleugera	1	0,45/60	0,50/60	40	0,50/60	40
programes auxiliars	13. esbandides	cotó/barreja cotó sintétic/deliciat llana/barreja llana	5/6/7	0,05/25	0,05/30	23	0,05/30	23
	14. concentrifugació	cotó/barreja cotó sintétic/deliciat llana/barreja llana	5/6/7	0,05/0	0,05/0	10	0,05/0	10
	15. buidatge/final	cotó/barreja cotó sintétic/deliciat llana/barreja llana	5/6/7	0,00/0	0,00/0	2	0,00/0	2

Manual de instrucciones

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

Identificación

Identifica el modelo de tu lavadora ("a", "b")

o "c") comparando el panel de mandos con las ilustraciones.

1

Instalación

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira los tornillos y elementos de anclaje y bloqueo usados para el transporte. 1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Si la lavadora admite toma de agua caliente, conecta la manguera roja al grifo de agua caliente (1.2.4). Usa siempre la manguera nueva que se suministra. Elimina los tubos de alimentación anteriormente realizados. 1.3 Desagüe. Instala el codo suministrado y respeta las cotas del dibujo. 1.4 Nivelación. Nivela correctamente la lavadora para evitar ruidos y desplazamientos.

Recomendase: 1º asentar e fixar as patas traseiras (1.4.1); 2º situar a lavadora no seu lugar definitivo (1.4.2); 3º asentar e fixar as patas dianteiras (1.4.3).

En caso de encaixe, a clavija de toma de corrente debe ser accesible antes da instalación.

As dimensións de encaixe serán 600x600x850.

2

Uso

2.1 Apertura da porta.

2.2 Deterxente e aditivos. Carga a roupa na lavadora antes de enchela, clasificada por cor, sucidade e tipo de tecido.

de lavado para prendas pequenas: panos da man e roupa interior.

Xestión de residuos de aparellos eléctricos e electrónicos.

Non elimines os aparellos mesturándoos con residuos domésticos xerais.

Entrega a túa lavadora nun centro especial de recollida.

A reciclaxe de electrodomésticos evita consecuencias negativas para a saúde, o medio ambiente e permite aforrar enerxía e recursos.

• programa para valoración de lavado e consumo de enerxía segundo norma EN60456, activación tecla de lavado intensivo.

programa e temperatura		Tipo de tecido	Carga de roupa max (kg)	5 kg kWh/L	6 kg kWh/L	L	7 kg kWh/L	L
programas normales	1. normal frío	algodón/llno cores delicadas sucidade moi lixeira	5/6/7	0,10/46	0,10/49	60	0,10/54	50
	2. rápido 30°C	algodón/llno branco/cor sucidade moi lixeira	1,5	0,20/25	0,20/30	30	0,20/30	30
	3. normal 30°C	algodón/llno cores delicadas sucidade lixeira	5/6/7	0,35/46	0,40/49	82	0,45/54	52
	4. normal 40°C	algodón/llno cores solidas sucidade lixeira	5/6/7	0,60/46	0,65/49	87	0,65/54	57
	5.* normal 60°C	algodón/llno cores solidas sucidade normal	5/6/7	0,95/46 0,85/46	1,02/49	91	1,33/54	70
	6. normal 90°C	algodón/llno branco sucidade forte	5/6/7	1,80/51	1,90/55	120	2,15/60	110
	7. prelimvado 60°C	algodón/llno branco/cores solidas sucidade forte	5/6/7	1,40/55	1,45/60	105	1,45/65	100
programas delicados	8. delicado frío	sintético/mestura algodón cores delicadas sucidade moi lixeira	3	0,10/50	0,10/55	55	0,10/55	50
	9. delicado 30°C	sintético/mestura algodón cores delicadas sucidade lixeira	3	0,30/50	0,30/55	55	0,30/55	50
	10. delicado 40°C	sintético/mestura algodón cores delicadas sucidade normal	3	0,55/50	0,60/55	60	0,60/55	55
	11. delicado 60°C	sintético/mestura algodón branco/cores solidas sucidade normal	3	0,95/50	1,00/55	70	0,95/55	70
p. la	12. la 35°C	la/mestura la branco/cor sucidade lixeira	1	0,45/60	0,50/60	40	0,50/60	40
programas auxiliés	13. aclarados	algodón/mestura algodón sintético/delicado la/mestura la	5/6/7	0,05/25	0,05/30	23	0,05/30	23
	14. centrífugo	algodón/mestura algodón sintético/delicado la/mestura la	5/6/7	0,05/0	0,05/0	10	0,05/0	10
	15. baleirado/fin	algodón/mestura algodón sintético/delicado la/mestura la	5/6/7	0,00/0	0,00/0	2	0,00/0	2
