PR 12P - Altavoz activo PEAVEY - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato PR 12P PEAVEY en formato PDF.
| Tipo de producto | Altavoz activo |
|---|---|
| Características técnicas principales | Altavoz de 12 pulgadas, tweeter de 1 pulgada, respuesta de frecuencia de 60 Hz a 20 kHz |
| Alimentación eléctrica | 230V AC, 50/60 Hz |
| Dimensiones aproximadas | 35,6 cm x 36,8 cm x 58,4 cm |
| Peso | 15,9 kg |
| Compatibilidades | Compatible con diversos equipos de audio, entradas XLR y TRS |
| Poder | 300 Watts RMS, 600 Watts Peak |
| Funciones principales | Control de volumen, ecualizador integrado, protección contra sobrecargas |
| Mantenimiento y limpieza | Limpiar con un paño suave, evitar productos abrasivos |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto, reparabilidad facilitada |
| Seguridad | Usar sobre una superficie estable, evitar la exposición a la humedad |
| Información general útil | Ideal para conciertos, eventos al aire libre e instalaciones fijas |
Preguntas frecuentes - PR 12P PEAVEY
Preguntas de los usuarios sobre PR 12P PEAVEY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Altavoz activo en formato PDF gratis! Encuentra tus instrucciones PR 12P - PEAVEY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PR 12P de la marca PEAVEY.
MANUAL DE USUARIO PR 12P PEAVEY
Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligioso” sin aislamiento dentro de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.
Este Trickbone tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.
PRECAUCION: Riesgo de descarga electrica iNO ABRIR!
PRECAUCION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo. Deje todo mantenimiento en manos del personal的技术icoequalido.
ADVERTENCIA: Para evaporar descargas electricas o peligro de incendio, nocede expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operación.
Gracias por adquirir la version amplificada del PR™ 12P de la series Pro-Lite. El PR 12P Cuenta con una seccion de bi-amplificacion que genera 200 Watts de poder dinamico maximum para el woofer y 70 Watts de poder dinamico maximum para el driver de compresion del tweeteter, ambos con la compresion exclusiva de Peavey DDT™. Ofreciendo un woofer de 12" de alto rendimiento y el driver de compresion RX™, el PR 12P cuenta con un connectador combo de XLR y de 1/4", nivel intercambiable entre microfono/linea, entrada balanceada con control de volumen, y un par de entradas de 1/4" con controles de volumen concentricos. Se pueda mezclar hasta tres senales de entrada de nivel de linea, o mezclar una senal de nivel de microfono y dos de nivel de linea.
Es muy importante asegurar que el PR 12P cuenta con el voltaje de linea de CA adecuado. Puedes encontrar el voltaje adecuado para tu PR 12P impreso+junto al cable de corriente IEC en el panel trasero de la unidad. Por favor lee esta guía con cuidado para asegurar tu seguridad personal y la de tu equipo.
\section*{Characteristicas}
- Sistema bi-amplificado con 270 W de poder total
- Compresión DDT paraprevent saturación en ambos amplificadores
- Woofer de alto rendimiento de 12" con imán de 50 oz. y rollo de 2-3/8"
- Driver de comprisión de titanio RX 14 de 1.4"
- Nivel de presión sonora arriba de 120 dB con música
- Entrada de combo balanceada TRS de 1/4" y XLR Femenina de nivel de linea o micrófono
- Dos entradas de 1 / 4 '' tipo plug con controlles de nivel concentricos.
- Entrada de mezcla integradha
- Corneta moldeada con respuesta súper suave y control de modelo
- Agarraderas a los lados y parte superior
- Entrada para atril integrada
- Puntos de insertión para volarla en la parte superior e inferior
Descripción
El PR 12P de Peavey es un sistema de parlantes de dos vías biemplificado Diseñado para brindar altos niveles de ejaculation en un parlante amplificado compacto. Capaz de generate niveles de presión sonora de hasta 120 SPL, estebble Sistema pueda tener是多么 sonido. Launidad está hecha de polipropileno moldeado en una forma trapezoidal con una rejilla de metal para(ofrecer un Sistema de parlantes tanto atractivo como durable.
Este planta amplificado de dos vías incluye un amplificador con capacidad máximo de 200 W alimentando un woofer de alto rendimiento de 12". El driver de compresión RX™ 14 es alimentado por el amplificador de 70 Watts de poder máximo y cuanta con un diafragma de titanio de 1.4" con una corneta de direccion (con una capacité de cobertura de 90^ por 40^ ) moldeada deforma integral en el parlante.
Una entrada balanceada al preamplificador/electrónicos del EQ consiste de una entrada combo de XLR femenina y 1/4 TRS tipo plug. Es intercambiable entre sensibilitidad de nivel de linea y nivel de micrófono. Dos entradas de 1/4 " tipo plug son controladas por un par de 控roles de nivel concéntricos. Las tres entradas peuvent ser mezcladas arialquierrzán.
Los amplificadores de poder que generate la biamplificación son unidades de baja distorsión que proveen 150 W continuous RMS a una energia nominal de 8 ohmios al woofer, y 50 W continuos RMS a una energia de 8 ohmios para el tweeter. Fueron selecciónados por su durabilidad y su capacidad superior deexecution musical. Ambos amplificadores cuentan con esta compresión patentada DDT™, que elimina virtuallymente la saturación audible del amplífador.
Una agarradora integra de transporte, cuando que multiplepuestos de montura (arriba y abajo) Versamount de Peavey brindan maxima direccion.
Aplicaciones
El PR™ 12P de Peavey cuenta con una Amplia gama de aplicaciones como sonido en vivo, sistemas de vozoe, side fills, karaoke o reproduccion musical. Con el paquete optional de atril para monitor, el PR 12P de Peavey es un excellente monitor de escenario.
Una típica SCN al nivel de linea en las entradas del PR 12P de Peavey serla una mezcladora (consola) o la calidad de un reproductor de CD, MiniDisc o reproductor deCNTas. Un micrfofo dinamico también possible ser connectado y uso a la vez.

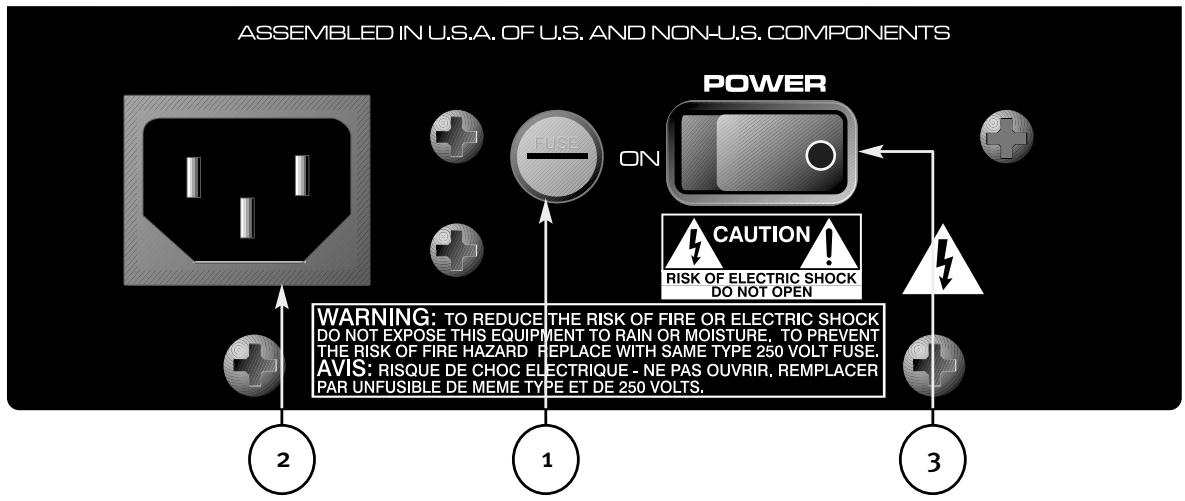

PANEL TRASERO
(1) FUSIBLE
Launidad está protegida de sobrecargas de corriente CA con un fusible de resolution<rapida tipo ABC de 5 Amperes. Este fusible está localizo en la tapa del receptaculo para fusible. Si el fusible falla, DEBE SER REEMPLAZADO POR UNO DEL MISMO TIPO Y CAPACIDAD PARA PREVENIR DANOS AL EQUIPO Y PARA PREVENIR LA CANCELACION DE LA GARANTÍA. Si launidad continua votando el FUSIBLE debe ser verificada por un的技术o de service calificado.
(2) CONEXION PARA CABLE DE CORRIENTE IEC
El cable de corriente IEC (incluido) se conecta a este receptacleu para proveer corriente a la unidad.
Nunca se debe qutar la agua de tierra de ningún equipo. Ha sido incluido para tu seguridad. Si la fuente de corriente no cuenta con una entrada para esta agua, se debe usar un adaptorador y la三等奖 agua debe quedar propiamente aterrizada. Para prevenir el riesgo de una descarga electrica, hay que asegurar que la mezcludora y todo el demás equipo asociado está propiamente aterrizado.
(3) ON-OFF SWITCH
(4) LED DE ENCENDIDO/SATURACION
Este se ilumina VERDE cuando los electrónicos del amplificador reciben corriente, (cuando el interruptor de encendido (3) está en la posición de encendido ON). Se lumina en ROJO cuando el amplificador está experimentando saturación o launidad entra en modo de protección tírmica.
(5) ENTRDA PRIMARIA (CANAL 1)
La entrada primaria en intercambiable entre niveau de ligne y niveau de micrófono. La entrada de niveau de ligne es de impedancia media, y cuando se selección el nive del micrófono es una entrada típica de micro Low-Z de baja impedancia. El conectador es un combo XLR femenino y 1/4 TRS tipo plug.
(6) PAD
Cambia la sensibilitad del Canal 1 de nivel de linea a nivel de micrófono. Si se aprieta al fondo, la sensibilitad está en la posicion de impedancia media balanceada, y cuando la parte blanca está más cerca del panel frontal, la sensibilitad se incrementa a 30 dB para poder manejar senales de nivel de micrófono.
(7) VOLUMEN
Controla LA Ganancia (nivel) de la Entrada Primaria (5), Canal 1, del sistemas de parlantes. Se usa paraaabstar directamente el nivel de calidad del sistemas de la seals del entrance del Canal 1.
(8) ENTRADAS SECUNDARIAS, CANALES 2 Y 3
Estas consisten de entradas de 1 / 4 " no balanceadas para señales de nivel de ligne, con impedancia de entrada media.
(g) VOLUMEN CONCENTRICO, CANALES 2 Y 3
Controla la ganancia (nivel) de las entradas de los canales 2 y 3. Puede ser usada en Conjunto con el control de volumen del Canal 1 (7) para mezclar tres senales de nivel de linea, o dos de nivel de linea y una de micrófono.
PRECAUCIONES
Estaunidaddebeserdesconectadade la toma de corrienteCAantesderealizarcualquiertrabajo enella.
Todo serviceodebserlevaladoacabo porpersonalcalificado.
La trampa de calor en la parte trasera puede estar caliente al tacto. Nunca se debe cubrir o bloquearle la ventilacion.
Asegúrate de mantener el micrófono lejos de la parte frontal del parlante afterwards de encender la entrada del micro, y durante el ajuste de niveau el mesmo, o se pueda create retroalimentación severa. Es muy possible que el equipo sufra daños si este llegara a suceder.
NUNCA se deben conectar las entradas del PR™ 12P a la calidad de un amplificador. Las entradas han sido disnadas para ser alimentadas por senales de niveau de linea.
NUNCA quites la rejilla metalica de proteccion.
CUIDADO: El PR 12P es extremadamente poderoso y eficiente. Este sistemas de sonido能把 dwarfar tous oidos permanentelement. Se debe usar maxima precaucion cuando se ajusten los voluumes maximos.
El nivel de sonido aparente del PR 12P puede ser engañoso dada su calidad y limpieza en el sonido. La falta de distorsión puede hacer que el nivel de sonido parezca más bajo de lo que está. Este sistemas es capaz de producir niveles de presión sónica (SPL) encima de los 120 dB a 1 M del parlante.
VOLANDO EL PR 12P
Cuidado: El suspender o vigor las PR 12P de Peavey es un proceso que debe ser llrado a cabo por un ingeniero certificado.
Información importante de montaje del sistema de parlantes PR 12P de Peavey
Cuidado: Antes de intentar suspender este modelo de parlantes, consulta a un ingeniero deestructuras calificado. Los parlantes se pueda caer de suspENSIONes incorrectas, resultando en daños al equipo y personales. Otros sistemas no peuvent ser suspendidos bajo de uno, o tampoco se debenninger peso adicional a las unidades. Usa solamente equipos de instalacion adecuados. Todo lo asociado con la instalacion de las unidades es responsabilidad deOthers.
Siempre hay que usar los cinco insertos de un grupo como conjunto, NUNCA se use solo un inserto para poderar unachaft. Los-grupos de insertos son uno de cinco en la parte superior,otro de cinco en la parte inferior y algunos modelosCNTAN con otro groupe de cuarto en la parte trasera de la unidad.
El ángulo máximo para colgar verticalmente es de 30^
Siempre se debe usar unacedena o cuerda metalica,amarrada del asa superior,y esta debe estar propiamente instalada a una estructura firme como lo indique un ingeniero capacité.
La presión de tornillo para el tornillo de montura es de 3 pies a 3 pies 1 / 2 por libra. NO SE SOBRE APRIETE. Si uno de los insertos da vueltas, ha sido dañado y la unidad noURTRA ser volada.
Nunca se debe transportar la unidad,minteras está montada. Este peutcaesarsea presion en las piezas y en los insertos.
CUIDADO! (nota para el ingeniero estructural)
Para el PR 12P, la profundidad de insertión del tornillo de instalación no debe ser mayor a 5 / 16'' de la superficie de la unidad.
Si se sobrepasan estas profundidades, los insertos peuvent ser danados o soltarse, compromietiendo seriamente la instalacion de montura de la unidad. Las medidas correctas de los tornillos para colgar son 5 / 16'' X 20 de diametro. El uso de un tornillo de grado cinco es recomendable.
LLEVando Corriente al PR™ 12P
El PR 12Piene con un cable de corriente IEC de 8 pies. Si estas usingo un cale de extension asegurate que este sea de la mas alta calidad y de suficiente capacité paramantener la seguridad de tu equipo y maximar la capacité del PR 12P.No se debe conectar ningun other aparato a la misma extensio que se use para el PR 12P.
Nota Especial Para Instalaciones Permanentes
Cuando se instala el PR 12P se debe consultar a un electricista certificado para asegurar que todo el cabledo de CA esté conforme a loscottos y regulaciones locales. Internacional es recomendable que se asegure el cable IEC conectado al modulo del amplificador (2) para que el cable no se pueda jalar o soltar con la vibracion.
Uso del PR 12P con un Subwoofer
El adaptor de atril incluido permite el uso del sistemas de subwoofer SP Subcompact de Peavey, y el atril diseñado para uso con este, parte Peavey #00326540.
El atril uso es de un长大o de 36-3/16" y cuenta con un diametro de 1-3/8".
Llevando Senal al PR 12P
Existen varias formas para hacer llasar senal al PR 12P.
La entrada primaria (5) proVEe capacities de entrada de nivel de micro balanceada o nivel de linea usingo connectadores de 1 / 4'' ya sean estandar (punta-manga) o TRS balanceado (anillo-punta-manga) o.
conectaror XLR masculino. Luego hay dos entradas de nivel de linea no balanceadas con connectadores de plug de 1 / 4'' que pueda ser mezcladas con la entrada primaria.
No se deben conectar cables a las entradas cuando launidad está encendida y el volumen subido.
Mientras que el cable normal de 1 / 4 '' funciona bien, y la los circuitos de la entrada balanceada de la entrada primaria (5) proVEe algo de rechazo a la interferencia, un cable balanceado ya sea TRS de 1 / 4 '' tipo plug o XLRproveeran mayor rechazo y rendimiento. Algunas vezes, con problemas graves de interferencia, es recomendable levantar la tierra en un cable balanceado solo del lado del PR 12P. Hay que verificar todos los Cambios de entradas, siempre bajo el control de volumen antes de connectar y disconnectar cables.
El uso de cables de primera calidad es recommendado para las PR 12P, ya que这些东西 por lo general tienen el mejor aislamento y materiales, y daránelines研究成果 y durabilidad. Es una buena idea dejar algo de cable suelto al bajo del PR 12P, como como usar cinta adhesiva para asegurar los cables y evitar que alguien se tropiece con ellos o jale el PR 12P.
Ajuste de Control de Volumen
Las PR 12P han sido equipadas con un control de volumen para poder su uso en una variedad de aplicaciones. Con el control de volumen ajustado Completely en direction de las manecillas del reloj, la ganancia está a la maxima sensibilitidad de 0.375 V RMS. Cuando la PR 12P se alimenta por medio de una consola, pueda ser recomendable reducir la sensibilitidad de entrada ajustando el control de volumen a la mitad. La PR 12P ahora se acercará más a un amplificador típico al que la consola está acostumbrada.
Si la consola indica saturación en sus señales de salute,對於 la capacité del PR 12P no está sido explotada limpiamante. Saturar la seals antes que llegue a la PR 12P no es optimo. En ese caso, se debe reducir el nivel de salute y subir el volumen en el PR 12P.
Los amplificadores del PR 12P está equipados con un sistema de Prevencion de saturacion DDT y un LED que indica que este ha sido activado. Si el sonido parece estar seriamente comprimido, verifica el indicator y si indica más de un parpadeo ROJO occasional,對於 el nivel de la mezcludora (o el control de volumen del PR 12P) deben ser reducido.
Cuando se enciende el sistema por primera vez, hay que encender todas las corrientes electricas primero, luego las PR 12P con el control de volumen hasta abajo, o en contra de las manecillas del reloj. Hay que verificar niveles con la calidad de la consola hasta abajo y levantarlos niveles bajo a poco a poco con el control de volumen del PR 12P al nivel desedo (se recomienda a la mitad).
Ajuste del Pad de Micro/Línea
El Pad de micro/linea (6) provee ganancia adicular para el uso de micrófonos en la entrada primaria (5). Usa un clip de papel o desarmadortlepo paraentar al agujero en el panel trasero yajustar su posicn. Ajustaloen la posicn dento'o con la parte blanca alejada del panel, para snales de nivel del linea; y ajustalao a la posicn fuera'o mas circa del panel para uso a nivel de micrófono. La unidad sale de fabrica con el boton en la posicn de nivel de linea. Se esconde detras del panel para que la ganancia no pueda ser incrementada sin querer durante el transporte e instalacion.
Dada la ganancia adicional de 30 dB que este interruptor produce, NUNCA se debealar en la posición 'fuera' para uso con nivel de linea. Esto resultaré en saturación en la entrada del PR 12P y causará distorsión innecasaria.
Mezcla de Senales Usando las Perillas de Volumen
La ganancia de los tres canales peut ser ajustara independiente de losthers canales por medio de las perillas de volumen (7) y (9). El canal 1 peut ser uso tanto con senales de nivel de linea como de microfono y mezclaro con las otheras dos senales de nivel de linea.
La PR 12P cuenta con bastante ganancia, no se debe sobrecargar el preamplificador de entrada del sistema de parlantes con senales muy elevadas. Los niveles altos de salute de consolas encima de o dB no necessitiesamente alimentarán a la unidad a su capacité completa.
PROBLEMAS
No Hay Salida
Antes que nada hay que asegurarse que la unidad cuenta con corriente electrica y que está encendida. El LED de encendido (4)Debe estar iluminado en verde. Si no lo está, hay que verificar que el interruptor de encendido/apagado (3) está en la posicion de encendido (ON). Hay que verificar el cable IEC y la connexion de corriente (2), asegurándose que está Completely connectado en ambos lados. Verificar que la fuente de corriente de la pared está activa, y porultimate checar el breaker (1) (ver seccion de BREAKER para instrucciones).
Una vez confirmando que la unidad está recubiendo corrente, hay que verificar que está临港andoIGNAL al PR 12P. Desconecta temporallmente el cable de las entradas y conectalo a las entradas de除外 aparato capaz de reproducir la seals (por exemple, un amplificador y una bocinas). Si this produce seal, verifies that all the controls of volumen que se usan estan subidos a un nivel satisfactorio (entre un tercio y la mitad).
Si el PR 12P ha estado en luz directa del sol, o bajo conditiones muy calientes es posible que la proteccion semiclassical haya sido activada. El LED de encendido/saturacion se encendera en ROJO si este es el caso. Hay que apagar la PR 12P yURTarla enfiar suficiente tiempo. Si sigue sin haber calidad, contacta a tu distribuidor autorizzato de Peavey o un Centro de Servicio Internacional de Peavey.
Ruidos
Si la PR 12P está produciendo ruidos o 'hum' pode tener que ver con la fuente de corriente. Se pueda intentar connectar el PR 12P a另一边 fuente de corriente. A vezes si se usa un circuito diferente para la mezcludora y la PR 12P pueda resultar en ruidos (hum).
Se peutecar que los cables que se usan para llvar la senal al PR 12P estan propiamente aislados.Los cables de bocinas de 1 / 4'' 能把 ser muy propensos al ruido (hum).
El ruido o 'hum'能把 estar relacionado con circuitos de tierra. Trata de levantar la connexion de tierra del lado del parlante si es un cable de senal balanceado. Verifica Cambios en las entradas bajo el volumen, connectando y disconnectando cables, o levantando la tierra del lado del parlante.
Es importante comprobar que no hay "dimmers" de luces en el mismo circuito que las PR 12P o la mezcladora (o cualesera de las unidades en laceda de audio). Si se usesan dimmers de luces,uede ser besoino que these sajusten al maximo o al minimo para eliminar problemas de ruido o reducirlos a niveles tolerables. Este es una interferencia de cableado con el dimmer, y no es culpa del PR 12P. La tercera aguja del cable de corriente (tierra) NUNCA debe ser quitada o arrancada.
Sonido Distorsionado o Sucio
Antes que nada, hay que verificar que la consola, o fuente de senal no está saturando. Asegúrate que el control de volumen (7) y (9) del PR 12P no ha sido ajustado demasiado bajo.
Asegúrate que las conexiones están bien metidas en las entradas (5) y (8) de la parte trasera del PR 12P. Hay que verificar que se estén usingo los ajustes del PAD de MICRO/LINEA correctos (6) para senales de nivel de linea y que no se ha connectado un amplíficator a las entradas del PR 12P.
Si se está utilizing una extension de corriente para跖ar electricidad a la unidad hay que asegurar que es de suficiente energia y no está alimentando a ninguna other unidad.
Las PR 12PCNTAN con un ecualizador integrado para extender la respuesta suave y natural de los parlantes del systema. Se aplica un incremento en los graves y en las fecuencias agudas, y la respusta del systema es bastante plana y requireso o nada de ecualizacion posterior. Si se han incrementado considerablemente las fecuencias graves o agudas externamente al PR 12P, this could cause saturacion prematura a niveles de presion altos. Trata de reduir los ecualizadores externos a ver si this solutiona el problema de la distorsion.
Finalmente, hay que acceptar que a pesar de que las PR 12P son unidades de capacities muy elevadas y de alta calidad, también tiene limitantes y pueda querir unidades amplificadas adiciones (o un subwoofer) para brindar suficiente cobertura en ciertas aplicaciones. Es este caso, tratate de bajo los niveles de la consola un poco para aclarar el sonido.
Si après de verificar todas estas cosas, yrialquier otra que se te ocurra, el systema sigue teniendo problemas, cuidadosamente apunta todos los sintomas y verificados con un distribuidor Peavey que te aconsejará.
CuidoyMantenimiento
Tu PR 12P es un producto solido y durable, que te dará años de uso si se cuida propiamente. Hay que usar sentido common y leer las notas de cuidado parakatraruna operacion arriesgada.
Launidad tiene que estar desconectada de la corriente electrica antes de落户 a caboequalquier cambio o reparación. Todos los servicios deben ser技术水平 a cabo por personal calificado.
Calor/Luz del sol
Se debe evitar la exposión prolongada a los rayos del sol, ya que este pueda causar que la unidad se caliente y cancele su operation temporallmente. Condiciones de uso con temperatas elevadas también poderen causar que el sistemas tírmico apague la unidad.
No se almacene en conditiones de temperatura extrema, bajo o alta, o humedad. Siempre hay que darle tiempo a launidad de ponerse a la temperatura del cuarto antes de usarla.
Limpieza
Nunca se debe limpiar el PR 12P cuando está conectado o encendido. Una vez que la unidad ha sido Completely desconectada de la corriente un paño seco puede usarse para quitar tierra y sociedad. Nunca se deben usar solventes fuertes en el PR 12P, ya que pueda darar el terminado. No se debe permitir que NINGUN liquido caiga dentro del PR 12P.
Retoques
Para que la unidad luzca de la mejor forma y se proteja aconsejamos aplicar con guantes un producto de terminado de plástico como el Armour-All® protectant a la superficie plástica del gabinete solamente. Nótese que la superficie quedará resbalosa afterwards de la aplicación del producto, para minimizar este efecto recomendamos pasado unayo seco.
Verificar la Seguidad de las Piezas
Después de los primeros meSES de uso, y periodicamente durante la vida del producto, se recomienda verificar que todas las piezas y tonillos del PR 12P estén correctamente instaladas y apretadas. La unidad está sujeta a grandes cantidades de vibracion y thise possible causar que las piezas se suelten.
Especificaciones Arquitectónicas y de Ingeniería
El sistemas de parlantes amplificado deben tener una的回答a de frequencies de 55 Hz a 20 kHz. El punto más alto de presión sonora antes de distorsión eschucable deleghar a 120 dB SPL con música, cuando se mide a 1 metro y a capacité completa de salute. El sistemas debeutilizar un woofer de 12^ de alto rendimiento y un tweeteter de fuente comprimida RX™ 14. La forma de cobertura sera de 90^ en plano horizontal y 40^ en plano vertical.
El sistemas de parlantes biamplificado deben tener un grupo de connectadores de entradas de impedancia media consistiendo de un combo femenino XLR y _ "TRS plug, y dos de _ " en el panel trasero. Un control de volumen está localizzato jusqu'à cada entrada. El conectador combo femenino XLR y de _ "TRSDebeicontar con un pad de ajuste de ganancia que proveerá para Cambios de Signals de niveau de ligne y de micro.
Los amplificadores del sistema deben tener una respuesta sin filtros de 10 Hz a 30 kHz, desviándose no más de +0, -1 dB del poder medido, con un factor de reducción mayor a 100 @ 1 kHz a 8 ohmios, con hum y ruido mejor que 90 dB bajo del poder medido y THD y IMD a menos de 0.1%. El amplíficator del woofer debe tener capacité de 150 W a una energia nominal de 8 ohmios, y el amplíficator del tweeteterDebe tener capacité de 50 W de salute a una energia de 8 ohmios. Los dos deben incorporar compresión DDT independiente.
La seals de entrada debe ser dividida electronicamente en fecuencias graves y agudas por un crossover deuther grade de nivel de linea a 2.2 kHz.Las fecuencias graves deben ser procesadas para inclir un aumento de graves, filtros subsonoros y forma general de respuesta,y las fecuencias agudas deben ser equivalizadas para directividad constante en la corneta y forma de respusta.
Launidad de ser Construida de polipropileno moldeado por inyección con profundidad nominal de 1/4 con medida de flama UL y costillas de refuerzo internas. Las agarradas deben ser moldeadas en cada lado del woofer y en la parte superior cerca del borde.
La rejilla perforada cubierta de vinilo debe ser incluida para proteccion del woofer. El gabinete debe incorporar un agujero para atril, 4 patas solidas del hule para pararse en el piso, y 4+puntos de montura en la parte inferior y superior para volarlas.
Las medidas externas deben ser 23.69" de alto por 17.81" de ancho (10.00" en la parte trasera) por 13.75" de profundo, y el peso debe ser 43 lbs. Los requisitos de corriente deben ser: 100 watts nominales, 120 VAC, 60 Hz para unidades domesticas y 240 VAC, 50Hz para europeas. El sistemas de parlantes se deben llamarse PR 12P de Peavey.
