MANUAL DE USUARIO SKT60S - INSTALLATION INSTRUCTION BAUKNECHT

Ensamble la rejilla superior ........................................................10 Sujete las extrusiones de los marcos laterales..........................10

INSTRUCCIONES DE INSTALACIÓN.........................................10

• Instale el ensamblaje de la rejilla superior y del marco p. 10
• Coloque y alinee el refrigerador y el congelador p. 11
• Mueva el refrigerador y el congelador a su ubicación final p. 12
• Instale la rejilla de la base p. 13
• Cuidado y limpieza p. 13

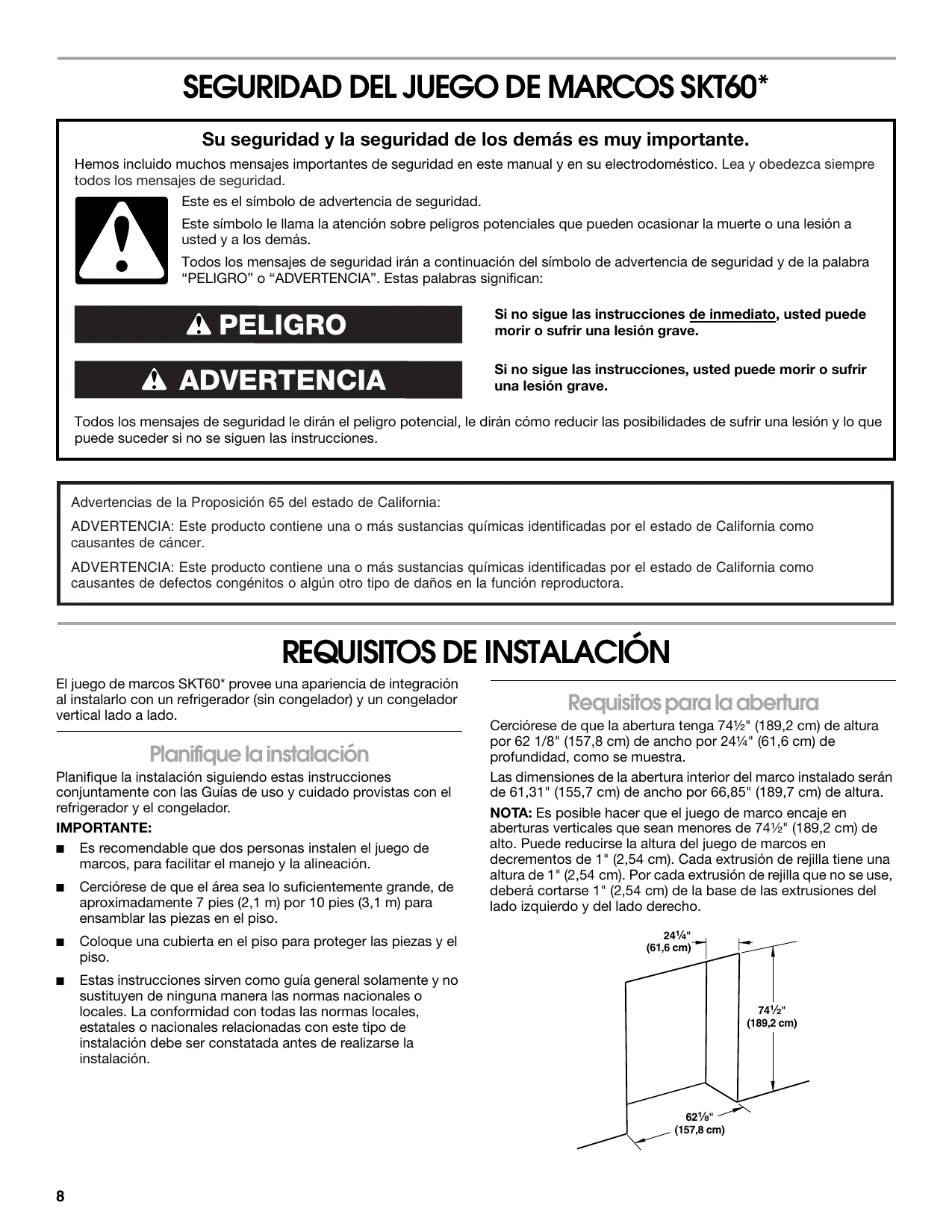

SEGURIDAD DEL JUEGO DE MARCOS SKT60*

Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: PELIGRO Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. ADVERTENCIA Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Advertencias de la Proposición 65 del estado de California: ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer. ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

REQUISITOS DE INSTALACIÓN

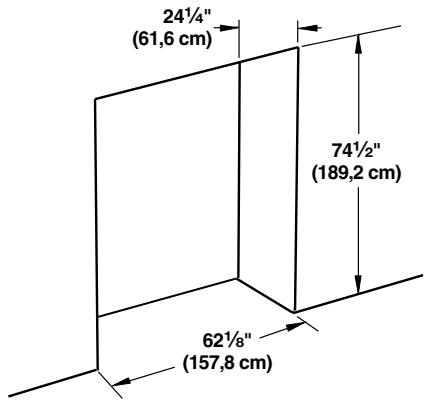

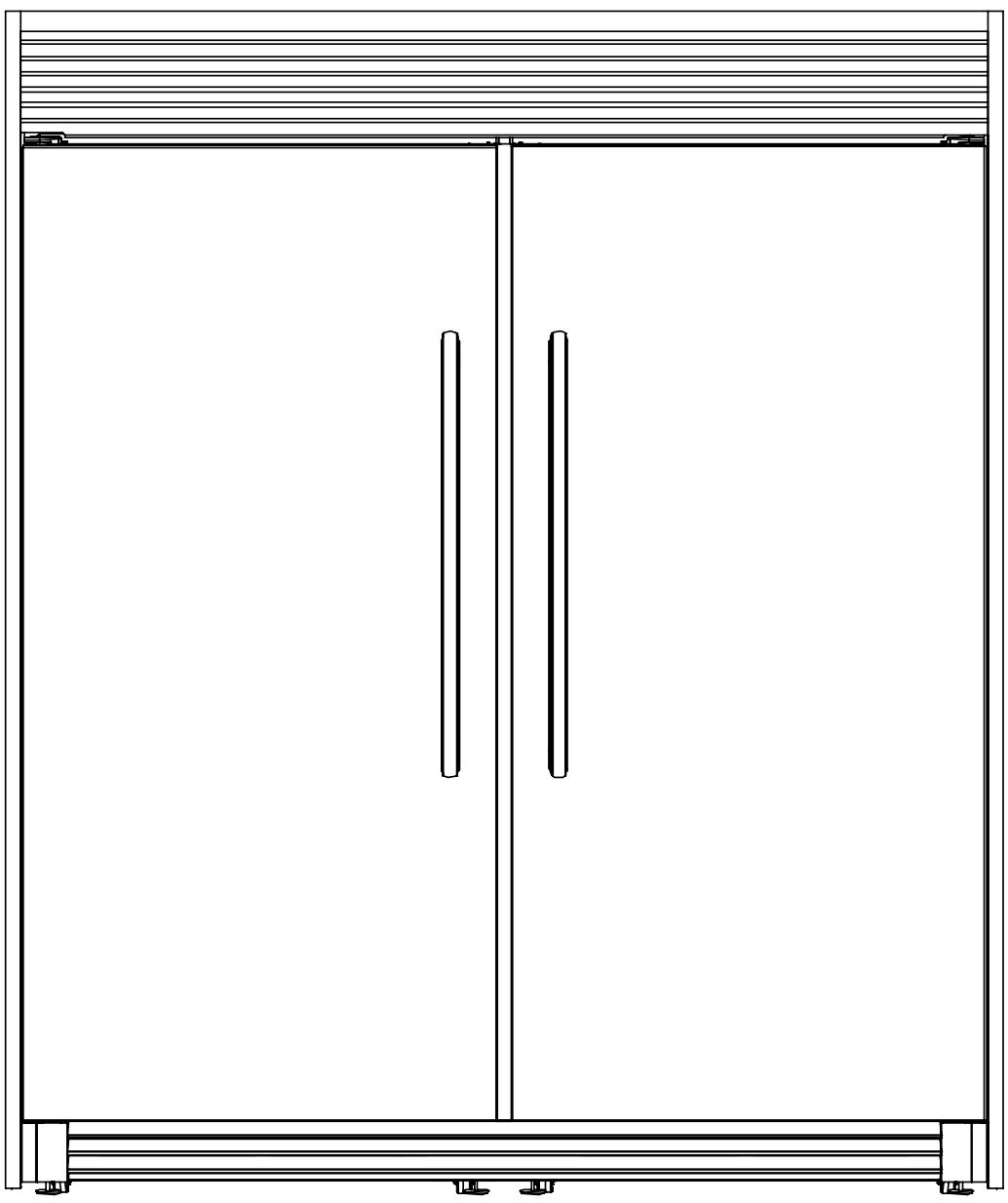

El juego de marcos SKT60* provee una apariencia de integración al instalarlo con un refrigerador (sin congelador) y un congelador vertical lado a lado. Planifique la instalación Planifique la instalación siguiendo estas instrucciones conjuntamente con las Guías de uso y cuidado provistas con el refrigerador y el congelador. IMPORTANTE: ■ Es recomendable que dos personas instalen el juego de marcos, para facilitar el manejo y la alineación.

Cerciórese de que el área sea lo suficientemente grande, de aproximadamente 7 pies (2,1 m) por 10 pies (3,1 m) para ensamblar las piezas en el piso.

Coloque una cubierta en el piso para proteger las piezas y el piso.

Estas instrucciones sirven como guía general solamente y no sustituyen de ninguna manera las normas nacionales o locales. La conformidad con todas las normas locales, estatales o nacionales relacionadas con este tipo de instalación debe ser constatada antes de realizarse la instalación. Requisitos para la abertura Cerciórese de que la abertura tenga 74½" (189,2 cm) de altura por 62 1/8" (157,8 cm) de ancho por 24¼" (61,6 cm) de profundidad, como se muestra. Las dimensiones de la abertura interior del marco instalado serán de 61,31" (155,7 cm) de ancho por 66,85" (189,7 cm) de altura. NOTA: Es posible hacer que el juego de marco encaje en aberturas verticales que sean menores de 74¹⁄₂" (189,2 cm) de alto. Puede reducirse la altura del juego de marcos en decrementos de 1" (2,54 cm). Cada extrusión de rejilla tiene una altura de 1" (2,54 cm). Por cada extrusión de rejilla que no se use, deberá cortarse 1" (2,54 cm) de la base de las extrusiones del lado izquierdo y del lado derecho. 24¹⁄₄" (61,6 cm) 74¹⁄₂" (189,2 cm) 62¹⁄₈" (157,8 cm)

Herramientas necesarias Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas necesarias enlistadas aquí. La instalación correcta es su responsabilidad. Herramientas necesarias:

Taladro inalámbrico y broca de ¹⁄₈"

Destornillador Phillips

Destornillador de hoja plana

Brocas N° 2 para llave de cubo

Broca de ¹⁄₂" para llave de trinquete Tornillos Phillips de cabeza de cono achatado (7) Pieza número 3-24004-091 Tornillos Phillips avellanados (2) Pieza número 3-24004-159

Cinta de medir Requisitos eléctricos

Cinta adhesiva (protectora o para pintores) ADVERTENCIA

Anteojos protectores Piezas suministradas Peligro de Choque Eléctrico Saque las piezas del paquete del juego de marcos. Cerciórese de que estén todas las piezas. IMPORTANTE: ■ Para evitar rayar las superficies, no use objetos filosos para quitar los materiales de empaque. Conecte a un contacto de pared de conexión a tierra de 3 terminales. Las piezas de metal pueden dañarse si se caen.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. Antes de mover el refrigerador y el congelador a su ubicación final, es importante asegurarse que tiene la conexión eléctrica adecuada.

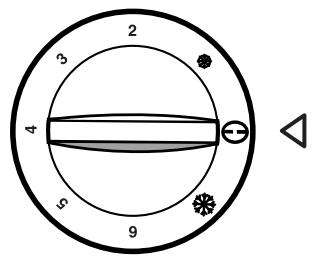

Método de conexión a tierra recomendado Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz., CA solamente y con fusibles de 15 ó 20 amperios, conectada a tierra. Se recomienda utilizar un circuito separado sólo para el refrigerador y otro circuito separado sólo para el congelador. Use una toma de corriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión. NOTA: Antes de realizar cualquier tipo de instalación, limpieza o de quitar un foco de luz, gire el control de Temperature (Temperatura) hacia la posición OFF (Apagado) como se muestra, y luego desconecte el refrigerador de la fuente de energía.

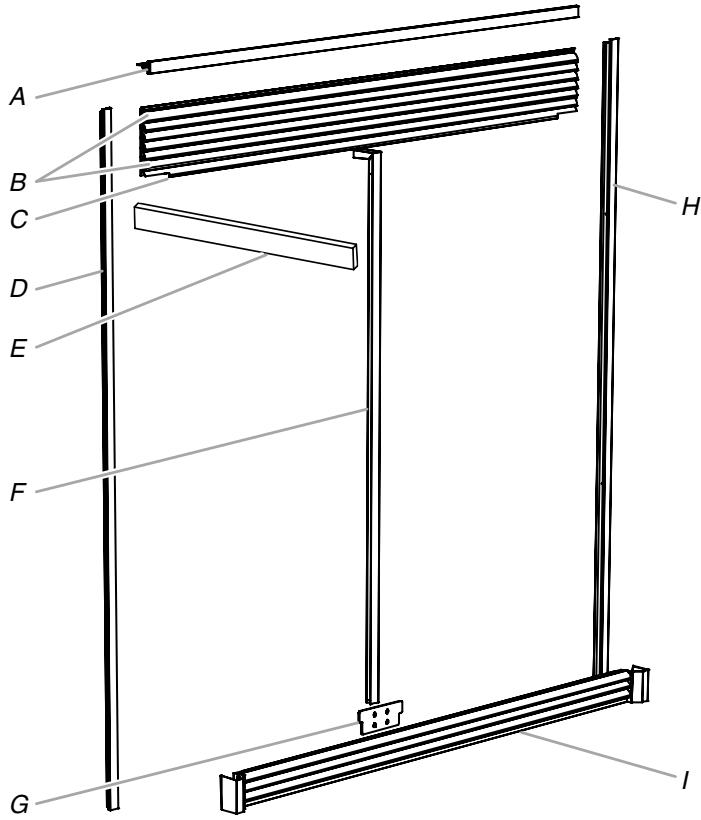

Descripción (Cantidad) A. Extrusión del marco superior (1) B. Extrusión de la rejilla (6) C. Extrusión con muesca de la rejilla (1) D. Extrusión del marco lateral izquierdo (1) E. Espaciador de espuma de plástico (1) F. Ensamblaje del tapajuntas (1) G. Soporte frontal (1) H. Extrusión del marco lateral derecho (1)

I. Ensamblaje de la rejilla inferior (1)

Número de pieza 3-82842-001 3-82840-001 3-82840-002 3-82841-001 3-82841-002 4-82968-001 3-82967-001 2-82975-001 2-82984-001

INSTRUCCIONES DE ENSAMBLAJE Ensamble la rejilla superior

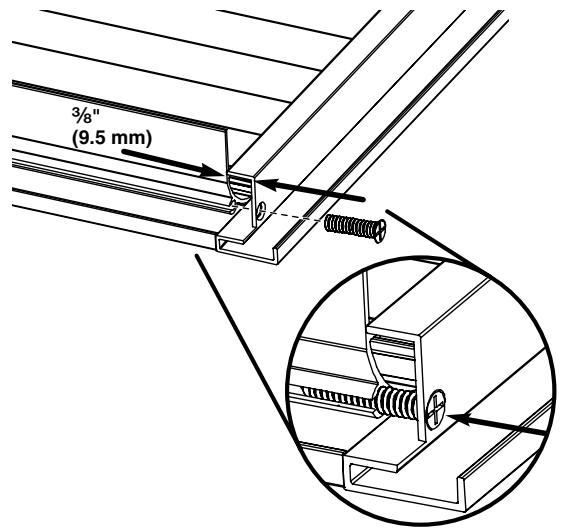

2. Alinee el orificio que está en la extrusión lateral con la ranura

que está en la extrusión superior, a cada lado del ensamblaje de la rejilla. Habrá un espacio de ³⁄₈" (9,5 mm) entre las extrusiones.

3. Sujete el marco lateral al ensamblaje de la rejilla con dos

tornillos avellanados Phillips. Inserte el tornillo dentro de la rejilla, a cada lado del ensamblaje de la misma, a través del orificio taladrado previamente, como se muestra.

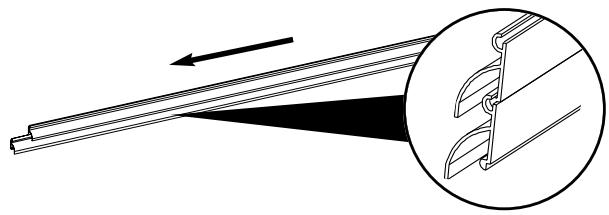

1. Ensamble las seis extrusiones de la rejilla deslizando una

dentro de la otra a través de la lengüeta y la ranura, como se muestra. (9.5 mm)

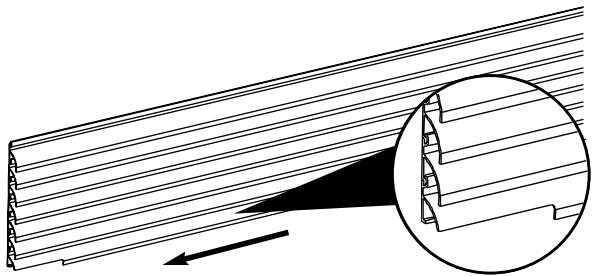

2. Sujete la extrusión con ranuras de la rejilla a las que ya están

ensambladas, deslizándola dentro de la rejilla inferior/de más abajo. INSTRUCCIONES

DE INSTALACIÓN

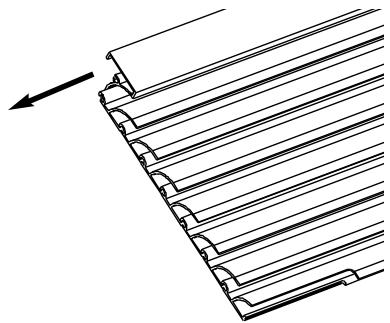

3. Instale la extrusión del marco superior sobre el ensamblaje

de la rejilla, deslizándola sobre la extrusión de la rejilla que está en la parte superior. Instale el ensamblaje de la rejilla superior y del marco IMPORTANTE: Si se cae el ensamblaje de la rejilla y el marco superior, es posible que se dañen y que se dañe el piso. Preparación de la abertura Sujete las extrusiones de los marcos laterales

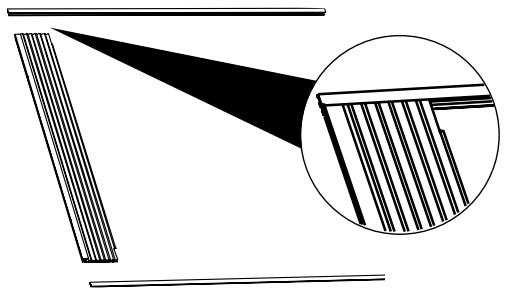

1. Alinee las extrusiones de los marcos laterales con los lados

del ensamblaje de la rejilla. NOTA: Cerciórese de que todas las extrusiones de la rejilla estén dentro del canal de las extrusiones laterales y que la superficie superior de la extrusión del marco superior esté a escuadra con la superficie superior de los lados.

1. Coloque un pedazo de cartón o madera dura sobre el piso, a

cada lado de la abertura aproximada en donde el marco lateral se encuentra con el piso.

2. Coloque el ensamblaje de la rejilla superior y del marco boca

abajo sobre el piso, centrado frente a la abertura aproximada.

3. Con la ayuda de dos personas, una a cada lado, levante el

ensamblaje del marco y colóquelo en su lugar encima y a cada lado de la abertura.

4. Sujete el ensamblaje temporalmente con varios trozos de

cinta adhesiva, como se muestra. Sujete el marco lateral a la abertura

1. Cerciórese de que los lados estén a plomo usando un nivel

de carpintero y use calzas si es necesario. NOTA: No se proveen calzas con el juego del marco.

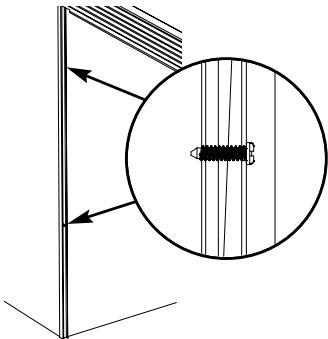

2. Sujete las extrusiones del lado izquierdo y derecho del marco

a la abertura o a los armarios usando cuatro tornillos Phillips de cabeza de cono achatado (dos a cada lado). Cerciórese de que el marco no se tuerza.

5. Marque las ubicaciones de los orificios del ensamblaje del

marco alrededor de la abertura. Quite la cinta adhesiva y baje el ensamblaje del marco nuevamente al piso.

6. Taladre orificios en los lugares marcados con un taladro

inalámbrico y una broca de ¹⁄₈" de diámetro. NOTA: Algunos armarios o materiales para la pared pueden necesitar taladrar los orificios previamente, usando una broca de ⁷⁄₈" de diámetro.

7. Repita los pasos 3 y 4.

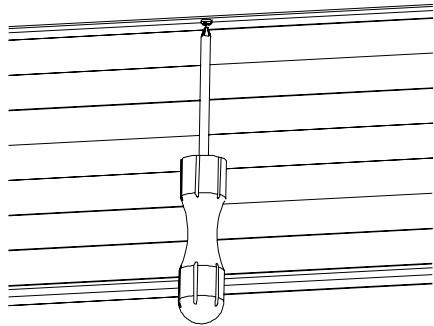

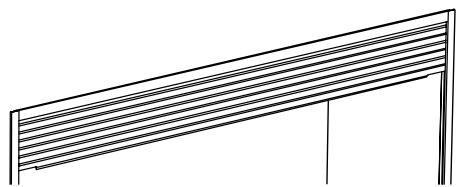

Sujete el marco superior a la abertura

1. Alinee la extrusión superior contra la abertura, de manera que

quede apretada y a escuadra con la superficie frontal de la abertura o los armarios de la pared. Coloque y alinee el refrigerador y el congelador ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar el refrigerador. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

2. Desde debajo y detrás de la extrusión del marco superior,

inserte un tornillo Phillips de cabeza de cono achatado dentro de la abertura o los armarios de la pared a través del orificio central del marco superior taladrado previamente. NOTA: No apriete el tornillo por completo. Cómo mover su congelador o su refrigerador: Su congelador y su refrigerador son pesados. Cuando mueva el electrodoméstico para limpiarlo o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en el mismo. Al mover el electrodoméstico, siempre tire directamente hacia afuera. No menee el electrodoméstico de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso.

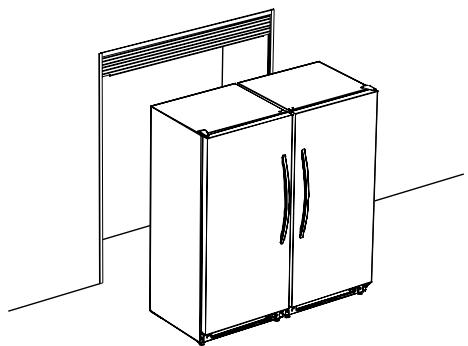

1. Coloque el congelador y el refrigerador frente a la abertura (el

congelador a la izquierda y el refrigerador a la derecha).

3. Nivele el marco superior con un nivel de carpintero y coloque

calzas si es necesario. NOTA: No se proveen calzas con el juego del marco.

4. Sujete la extrusión del marco superior con dos tornillos

Phillips de cabeza de cono achatado, insertando un tornillo a través de los orificios taladrados previamente en cada extremo. Apriete por completo los tornillos.

5. Apriete por completo el tornillo central.

2. Regule las patas niveladoras de modo que cada aparato

quede nivelado, a plomo y a la misma altura que el otro aparato. NOTA: El congelador y el refrigerador tienen dos patas niveladoras frontales cada uno, las cuales pueden regularse. La parte posterior de cada carcasa descansa en los dos soportes fijos.

3. Coloque una herramienta para nivelar encima de la carcasa.

Verifique la nivelación, primero de lado a lado y luego del frente hacia atrás. Para levantar una esquina - Gire la pata niveladora hacia la derecha. Mueva el primer aparato

1. Cubra el piso con cartón o madera para evitar daños en el

2. Deslice el primer aparato dentro de la abertura lo suficiente

como para conectar el cable eléctrico al contacto eléctrico. ADVERTENCIA Para bajar una esquina - Gire la pata niveladora hacia la izquierda. Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador.

4. Repita el Paso 3 para el otro aparato hasta que tanto el

congelador como el refrigerador estén nivelados, a plomo y a la misma altura.

5. Regule las patas niveladoras delanteras lo necesario para

levantar la carcasa del suelo. NOTA: Si su modelo viene con ruedecillas, deberán bajarse las patas delanteras lo suficiente como para levantar las ruedecillas del suelo para asegurarse de que el congelador no va a rodar hacia delante cuando se abra la puerta. Mueva el refrigerador y el congelador a su ubicación final No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

3. Conecte a un contacto de pared de conexión a tierra de

4. Revise que el aparato esté nivelado, ya que esto puede haber

cambiado cuando usted lo movió en la abertura.

5. Sujete el espaciador de espuma de plástico, en el lado del

aparato, de modo que quede a escuadra con el borde superior y posterior de la carcasa, como se muestra. NOTA: El espaciador asegura que los dos aparatos estén ubicados a la distancia adecuada uno del otro. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar el refrigerador. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. Mueva el segundo aparato Cómo mover su congelador o su refrigerador: Su congelador y su refrigerador son pesados. Cuando mueva el electrodoméstico para limpiarlo o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en el mismo. Al mover el electrodoméstico, siempre tire directamente hacia afuera. No menee el electrodoméstico de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso. IMPORTANTE: Si los contactos eléctricos no están centrados en la pared posterior de la abertura, mueva el aparato que esté en el lado opuesto a los contactos, primero dentro de la abertura.

1. Deslice el primer aparato dentro de la abertura lo suficiente

como para conectar el cable eléctrico al contacto eléctrico.

2. Conecte a un contacto de pared de conexión a tierra de

3. Revise que el aparato esté nivelado, ya que esto puede haber

cambiado cuando usted lo movió en la abertura. NOTA: Según la nivelación del piso, es posible que necesite sacar cada aparato y volver a regularlo varias veces, para obtener una alineación satisfactoria.

4. De ser necesario, cualquier puerta puede regularse

verticalmente aflojando los tres pernos de la bisagra, moviendo la bisagra y volviendo a apretar los pernos. NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para la puerta del refrigerador. No se confíe en que los imanes de la junta de las puertas van a sostener la puerta en su lugar mientras trabaja.

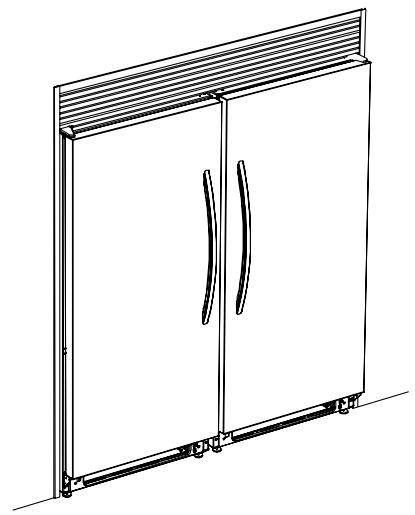

5. Empuje el refrigerador y el congelador por completo dentro

de la abertura. Instale la rejilla de la base Instale el soporte sobre las carcasas

1. Saque la rejilla de la base de plástico de cada aparato.

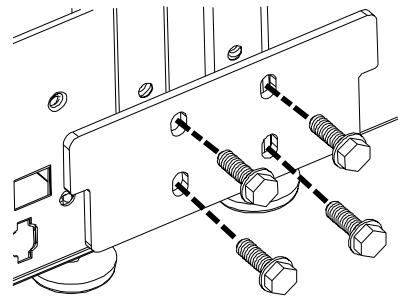

2. Quite los dos tornillos de cabeza hexagonal de ⁵⁄₁₆" que están

ubicados en el lado opuesto de la bisagra inferior, sobre cada armario. Se usarán esos mismos para asegurar el soporte.

3. Inserte un tornillo a través del soporte inferior y enrósquelo

en la carcasa. NOTA: No apriete el tornillo por completo.

2. Encaje a presión todos los sujetadores de la rejilla en su lugar.

NOTA: Cerciórese de que los sujetadores de la rejilla estén enganchados por completo y de que las cubiertas laterales de la rejilla de la base estén situadas fuera del soporte de la bisagra, en cada aparato. Instalación del ensamblaje del tapajuntas

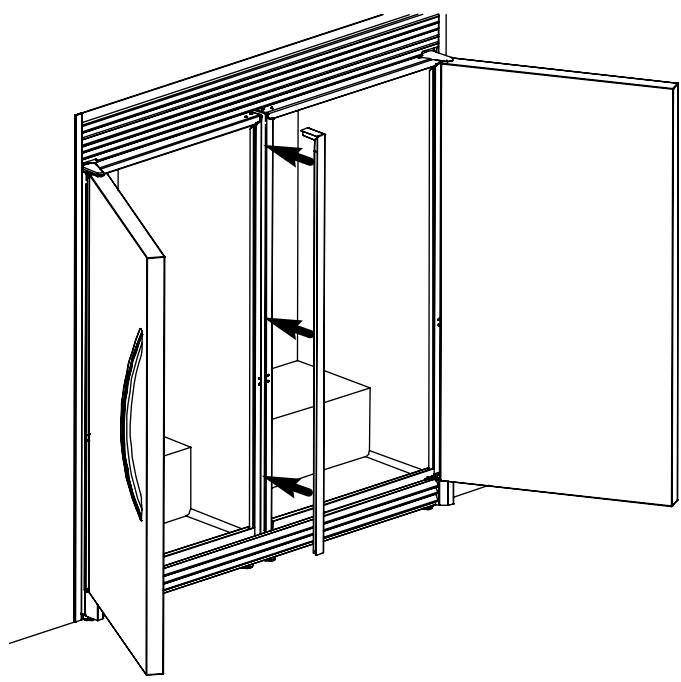

1. Coloque el ensamblaje del tapajuntas magnético entre el

refrigerador y el congelador para llenar el espacio entre los aparatos. NOTA: El tapajuntas deberá estar a escuadra con la parte superior de las carcasas de los aparatos.

4. Alinee los orificios del soporte con los orificios en los

aparatos e instale los tres tornillos restantes. NOTA: No apriete los tornillos por completo.

5. Cerciórese de que los aparatos estén todavía nivelados y

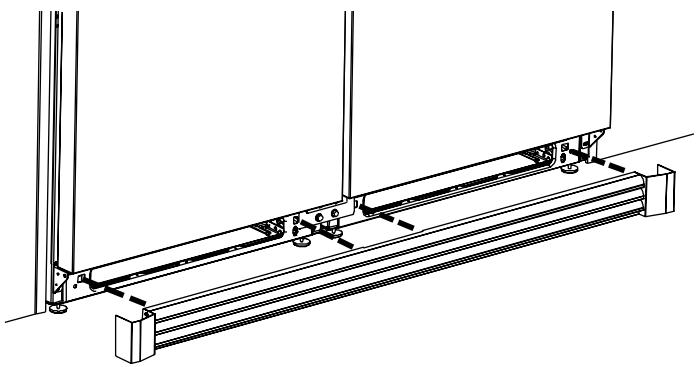

apriete por completo los cuatro tornillos del soporte. Instale el ensamblaje de la rejilla inferior

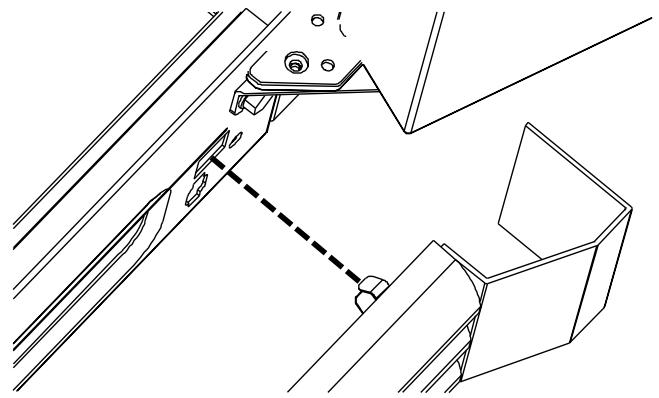

1. Alinee los cuatro sujetadores del ensamblaje de la rejilla

inferior con los cuatro orificios cuadrados que están en la base de las carcasas. Cuidado y limpieza Limpie las superficies del marco y la rejilla con un paño de algodón humedecido con una solución de detergente suave para platos y agua tibia. No use limpiadores ásperos o abrasivos, ya que pueden dañar la superficie de metal de la rejilla y el marco.
