MANUAL DE USUARIO 3LVF-435ADX FAGOR

MANUAL DE INSTRUCCIONES ES MANUAL DE INSTRUÇÕES PT INSTRUCTION MANUAL EN

LAVAVAJILLAS / LAVA-LOIÇAS / DISHWASHER /

3LVF-435ADX

ES - TABLA DE CONTENIDOS

INDICACIONES REFERENTES A LA SEGURIDAD DE USO 7

ANTES DE LA INSTALACION 7

ANTES DE PRIMER USO 7

SEGURIDAD DE NIÑOS 7

MANEJO DE TODOS LOS DIAS. 8

EN CASO DE PROBLEMAS 9

RECOMENDACIONES 9

VASOS QUE NO SE DEBEN LAVAR EN EL LAVAVAJILLAS 9

DESEMBALAJE 11

ELIMINACION DE APARATOS USADOS 12

INSTALACION DE APARATO 13

MANGUERA DE EVACUACIÓN 14

CONEXION ELECTRICA 14

PREPARACIÓN DEL APARATO PARA TRABAJAR 15

ANTES DE PRIMER USO DE LAVAVAJILLAS 15

IMPORTANCIA DE DESCALCIFICACION DE AGUA 15

RELLENO CON SAL 15

CINTA DE ENSAYO 16

DETERGENTES DE MUCHOS COMPONENTES (POR EJEMPLO: "2EN1", "3EN1" ETC.) 16

TABLA DE DUREZA DE AGUA. 18

USO DE DETERGENTES 18

CARGA DEL LAVAVAJILLAS CON PLATOS Y VASOS 22

CESTA SUPERIOR 22

PLEGADO EN DOS DEL ESTANTE PARA VASOS 22

DOBLADO DE ESTANTES DE LA CESTA 23

INDICACIONES PARA USAR LA CESTA: 23

CESTA INFERIOR 24

RELLENO DEL DOSIFICADOR DE DETERGENTE 25

RELLENO DE DOSIFICADOR DEL ABRILLANTADOR Y SELECCIÓN DE CONFIGURACIÓN

26

AJUSTE DEL DEPOSITO DE ABRILLANTADOR 27

ENCENDIDO DE APARATO Y SELECCIÓN DE PROGRAMA 28

ENCENDIDO DE APARATO 28

CAMBIO DE PROGRAMA 28

ANADIR PLATOS DURANTE EL PROGRAMA 28

DESPUÉS DE TERMINAR EL CICLO DE LAVADO 29

PANEL DE CONTROL Y PANTALLA 30

CODIGO DE ERROR 31

LOCALIZACIÓN DE DEFECTOS 37

GARANTÍA. ATENCIÓN DE POST VENTA 39

GARANTÍA 39

PT - ÍNDICE

TABELA DE DUREZA DA AGUA 52

CONSUMO DE DETERGENTES 52

A partir de hoy tus deberes serán más fáciles que nunca. El aparato de la marca es excepcionalmente fácil de usar y perfectamente eficaz. Después de leer el manual, el uso no será ningún problema.

El equipo, antes de abandonar la fábrica y ser embalado, fue minuciosamente comprobado que funciona seguramente en los puestos de control de calidad.

Les rogamos lean con atención este manual de la primera puesta en marcha de este aparato. Seguir las instrucciones incluidas en el presente manual les protegerá del uso inadecuado. Guardar este manual para tenerlo siempre accesible.

Seguir estrictamente las instrucciones de uso para evitar siniestros.

Atentamente

FAGOR

ELECTRODOMÉSTICO

INDICACIONES REFERENTES A LA SEGURIDAD DE USO

Antes de la instalación

- Compruebe el aparato para los daños de transporte. No instales nunca ni uses aparato dañado. En caso de duda les rogamos se pongan en contacto con el vendedor.

- Antes de conectar el enchufe del lavavajillas a la caja de alimentación y antes de empezar la explotación lean con cuidado el manual entero de uso e instalación. Las instrucciones incluidas en el manual le ayudarán evitar el riesgo de lesionar el cuerpo y dañar el dispositivo. La documentación del lavavajillas debe ser guardada en un lugar seguro para el uso correcto y eventuales consultas.

- El presente manual fue préparado para diferentes aparatos y algunas de las funciones descritas en él pueden no referirse al aparato que tienen Ustedes.

Antes de primer uso

- Véase las Notas referentes a la instalación (abajo).

- Encargue la instalación del sistema de toma á tierra al electricista cualificado.

- El fabricante no se responsabilizará de cualquier daño ocasionado a consecuencia del empleo de aparato sin toma a tierra.

- Antes de encender el aparato compruebe que los datos que se encuentran en la tabla nominal sean conformes con la red eléctrica local.

- Para el periodo de instalación desconecte el lavavajillas de la electricidad.

- Siempre use el enchufe original suministrado con el aparato.

- No conecte el aparato a la red eléctrica por medio del cable de extensión. Los cables de extensión no garantizan seguridad suficiente (por ejemplo, pueden calentarse).

- Después de instalar el aparato, el enchufe deberá ser fácilmente accesible.

Seguridad de niños

- Él presente aparato solo puede ser usado por niños mayores de 8 años y por personas con capaci

- dades físicas y mentales reducidas y personas sin experiencia ni conocimientos sobre el aparato, si están supervisadas o han sido instruidas sobre su uso de manera segura, de modo que comprendan los riesgos que conlleva. Los niños no deben jugar con el aparato. Los niños no deben encargarse de la limpieza y el mantenimiento del aparato sin supervisión.

- Debe mantener alejados a los niños menores de 3 años sin el cuidado de los adultos.

- No permita a los niños que jueguen con el aparato.

- Los detergentes para lavavajillas pueden ser cáusticos para ojos, boca y garganta. Lea las notas referentes a la seguridad puestas por los fabricantes de detergentes.

- Nunca deje a los niños sin vigilancia cuando el aparato está abierto. Pueden quedar allí los restos de detergentes.

- El agua en el lavavajillas no es potable. El peligro de lesiones por parte de los agentes cáusticos.

- A la hora de abrir la puerta durante el funcionamiento de un programa hay que prestar atención teniendo en cuenta la alta temperatura de agua.

- Siempre coloque los objétos largos/agudos (por ejemplo, tenedores, cuchillos) en la cesta para cuchillería, dirigidos con el pico hacia abajo o horizontalmente en la cesta de arriba para evitar eventuales daños.

Manejo de todos los días.

- Use el aparato solamente en casa para la siguiente actividad: lavar platos.

- No use disólventes químicos en el aparato; existe peligro de explosión.

- No se siente ni pise la puerta abierta ni ponga en ella objetos pesados. El aparato puede caerse.

- No abra la puerta cuando el aparato está funcionando. Puede salir agua caliente o vapor.

- No deje la puerta abierta porque puede crear peligro.

- El uso de un lavavajillas doméstico normalmente consume menos energía y agua que el lavado manual.

En caso de problemas

- Encargue las reparaciones y modificaciones del aparato solamente a los empleados calificados del servicio de mantenimiento.

- En caso de problemas o reparaciones, desconecte el aparato de la red eléctrica:

- Desconecte el aparato sacando el enchufe,

- No tire el cable sino el enchufe. Cierre la admisión de agua. Recomendaciones

- Si se carga el lavavajillas doméstico con la capacidad indicada por el fabricante, se ahorrará energía y agua.

- Para ahorrar energía y agua, antes de meter los platos en el lavavajillas hay que enjuagar los restos de las comidas. Encender el lavavajillas completamente cargado.

- No introduzcan en el aparato platos con restós de comida.

- El programa del lavado preliminar se debe usar solamente cuando sea necesario.

- Meta escudillas y vasos en el aparato con el fondo hacia arriba.

- No meta en el aparato los vasos no destinados para lavar en el lavavajillas y no rellene demasiado el lavavajillas.

- No se recomienda enjuagar previamente la vajilla a mano, ya que esto aumenta el consumo de agua y energía.

Vasós que no se deben lavar en el lavavajillas

- Ceniceros, restos de velas, pastas para limpiar, pinturas, substancias químicas, fundiciones de hierro;

- Tenedores, cucharas y cuchillos con mango de madera, de cuerno, de marfil o de nácar; elementos pegados, objetos contaminados con agente abrasivo, ácido o base.

- Los vasos de plástico qué no resistan a las altas temperaturas, recipientes de cobre o de estaño;

- Objetos de aluminio y de plata (pueden sufrir cambios de color, hacerse opacos).

- Algunós tipos delicados de vidrio, porcelana con impresiones decorativas porque pierden el color incluso con el primer lavado; algunos vasos de

- Cristal porque pierden transparencia, cuchillería pegada que no resiste a la actividad de la alta temperatura, copas de cristal de plomo, planchas para cortas, objetos de fibra sintética;

- Los objetos susceptibles a imbibición o estropajos de cocina no se deben lavar en el lavavajillas.

- En e futuro, antes de la compra hay que prestar atención en que los vasos son adecuados para lavar en el lavavajillas.

- Él período mínimo durante el cual las piezas de repuesto necesarias para reparar el dispositivo se encuentran disponibles es de 7 o 10 años, dependiendo del tipo y el propósito de la pieza de repuesto. Asimismo, dicho período es conforme con el Reglamento (UE) 2019/2022 de la Comisión.

- La lista de repuestos y el procedimiento para realizar pedidos se encuentran disponibles en los sitios web del fabricante, importador o un representante autorizado.

- Puede encontrar más información sobre el producto en la base de datos de productos de EPREL de la UE en https://eprel.ec.europa.eu. Puede obtener información escaneando el código QR de la etiqueta energética o introduciendo el modelo del producto mostrado en la etiqueta energética en el motor de búsqueda de EPREL https://eprel.ec.europa.eu/

DESEMBALAJE

El aparato ha sido asegurado contra daños antes del transporte. Después de desembalar el dispositivo les rogamos eliminen los elementos del embalaje de forma que no sea nociva para el medio ambiente.

Todos los materiales empleados para embalar no son nocivos para el medio ambiente, en un 100% sirven para ser reciclados y llevan símbolos respectivos.

¡Advertencia! Los materiales de embalaje (saquitos de polietileno, trozos de poliuretano, etc.) deben ser guardados lejos del alcance de niños a la hora de desembalar.

ELIMINACIÓN DE APARATOS USADOS

Este aparato está marcado con el símbolo de contenedor para desechos tachado, según la Directiva Europea 2012/19/CE. Dicho símbolo informa que este aparato, pasado el periodo de su uso, no debe ser eliminado junto con los demás desechos procedentes de hogares.

El usuario está obligado a devolvérlo a un lugar destinado para recoger el equipo eléctrico y electrónico gastado. Las entidades que realizan la recogida, incluyendo los puntos locales de recogida, tiendas, y entidades municipales, crean un sistema adecuado que permite la devolución de estos aparatos.

El adecuado uso del equipo eléctrico y electrónico gasta-do ayuda a evitar las consecuencias que son nocivas para humanos y para el medio ambiente procedentes de la presencia de componentes peligrosos e inadecuado almacenamiento y procesamiento de estos dispositivos.

INSTALACIÓN DE APARATO

Posicionamiento de aparato

• En la selección del lugar de instalación hay que tener en cuenta el lugar donde se puede meter y sacar fácilmente los vasos del lavavajillas.
• No coloque el aparato en la habitación donde la temperatura puede bajar por debajo de 0°C.
• Anteš de instalar, desembale el aparato siguiendo los avisos puestos en el embalaje.
• A la hora de transportar no agarre el aparato de la puerta o del panel de control.
• Por todos lados hay que dejar espacio libre para tener acceso cómodo al lava-vajillas a la hora de limpiar la casa.
• Asegúrese de que a la hora de posicionar el lavavajillas la manguera de alimentación de agua y la manguera de evacuación no fueron apretadas. Hay que asegurarse de que el aparato no está apoyado en el cable de alimentación.
• Ajuste el nivel por medio de las patas réguladas del lavavajillas. El correcto posicionamiento del lavavajillas garantiza la apertura y el cierre de su puerta sin problemas.
• Cuando la puerta del lavavajillas no cierra correctamente, compruebe que el aparato se encuentra establemente en el suelo; en caso negativo ajustelo por medio de las patas regulables.

Conexión de agua

Asegúrese de qué la instalación hidráulica interna es adecuada para el lavavajillas. Además, se recomienda montar el filtro a la entrada de la conexión de agua al piso o a la casa para evitar daños del aparato a consecuencia de impurezas (arena, arcilla, herrumbre, etc.) que son traídas esporádicamente por el agua de la red de tuberías o de la instalación interna; esto previene también el amarilleo y creación de sedimentos después de lavar.

Manguera alimentada con agua

No se debe emplear la manguera de alimentación de agua del lavavajillas antiguo. Empleen la nueva manguera de alimentación de agua suministrada junto con el aparato. Antes de realizar la conexión enjuaguen la manguera dentro con agua, Conecte la manguera de alimentación de agua directamente a la válvula de alimentación. La presión de agua de la instalación deberá ser al menos de 0,03 MPa y, como máximo, 1 MPa. Cuando la presión de agua supere 1 MPa, antes del lavavajillas hay que instalar la válvula reductora de presión.

Después de realizar la conexión, abra la válvula completamente y compruebe la estanqueidad.

Por cuestiones de seguridad siempre hay que cerrar el grifo de admisión de agua después de cada lavado.

NOTA: En algunos modelos de lavavajillas se emplea la conexión de agua de tipo Aquastop. En caso de emplear Aquastop existe voltaje peligroso. No corte la conexión de agua Aquastop. No admita su torcimiento o enrollamiento.

¡Advertencia! Por cuestiones de seguridad cierre el grifo de agua después de cada lavado.

Manquera de evacuación

La manguera de evacuación de agua puede conectarse directamente a la evacuación de agua o al racor de salida del fregadero. Asimismo, se puede evacuar el agua directamente al fregadero con el uso del mandril especial (cuando disponible), en-ganchando el tubo doblado en su borde. La conexión deberá encontrarse a la altura de 50 cm como mínimo y 110 cm como máximo si medimos desde el suelo.

En caso de que la manguera de evacuación empleada sea más corta que los 4m, los vasos pueden permanecer sucios. El fabricante no se responsabiliza de tal situación.

Conexión eléctrica

Hay que conectar e enchufe con la toma a tierra a la caja con toma a tierra con adecuado voltaje. Cuando no haya instalación con toma a tierra, hay que encargar su realización al electricista cualificado. En caso de encender el aparato sin la toma a tierra, el fabricante no se responsabiliza de los daños ocasionados.

• La instalación interna debe tener fusible 10-16 A.
• El aparato debe ser alimentado de la red eléctrica de la tensión alterna de 220-240V/50Hz.
• Siempre use el enchufe con cubierta, suministrado con el aparato. El encendido de aparato con la tensión baja ocasionará empeoramiento de la calidad de lavado y puede conducir al daño de aparato.
• El reemplazo del cable de alimentación puede ser realizado solamente por el servicio autorizado o electricista cualificado. El incumplimiento de estos servicios puede ocasionar accidente.
• Por cuestiones de seguridad siempre hay que sacar el enchufe de la toma después de terminar el lavado.
• Para no ocasionar choque eléctrico no se debe sacar el enchufe de la caja con las manos mojadas.
• Desconectando el aparato de la fuente de alimentación siempre tire del enchufe. Nunca tire del conducto.

PREPARACIÓN DEL APARATO PARA TRABAJAR

Antes de primer uso de lavavajillas

• Antes de encender el aparato compruebe que los datos que se encuentran en la tabla nominal sean conformes con la red eléctrica local.
• Eliminar todos los materiales de embalaje desde el interior del aparato.
• Preparar el preparado para ablandar agua.
• Rellenar con agua el recipiente y luego anadir 1,5 kg aproximadamente de una sal especial (destinada para lavavajillas) al dosificador de sal.
• Echar al dosificador el abrillantador.

Importancia de descalcificación de agua

Para buen trabajo el lavavajillas necesita agua blanda (con bajo contenido de cal). En caso contrario en los vasos y dentro del aparato quedarán restos de cal. Tendrá influencia negativa en la calidad de lavado, secado y abrillantado. Cuando el agua fluya por el sistema de ablandado, los iones que responden a la dureza de agua se eliminan y el agua es suficiente blanda para conseguir los mejores resultados de lavado. En función del grado de dureza del agua de alimentación, los iones que responden de la dureza se acumulan rápidamente dentro del sistema de ablandado. Por lo tanto, el sistema de ablandado debe ser refrescado para que funcione con el mismo rendimiento también durante el siguiente lavado. Para ello se usa sal en el lavavajillas.

Relleno con sal

Use únicamente sal para ablandar destinada para lavavajillas.

Todos los demás tipos de salsa que no estén destinados para usar en el lavavajillas, en especial, sal de cocina, van a dañar el ablandador de agua. En caso de daños ocasionados por el uso de sal inadecuada, el fabricante no cubre con garantía ni se responsabiliza de los daños ocasionados.

Rellene con sal antes de activar el programa de lavado.

Esto va a prevenir los granos de sal esparcidos o agua salgada en el fondo del aparato, lo cual podrá ocasionar corrosión.

1. Saque la cesta inferior del aparato y destornillar la tapa del recipiente.
2. Colòque el extremo del embudo (incluido) en el orificio y echar '1,5kg de sal aproximadamente.
3. Rellene el recipiente para sal con agua. Es cosa normal que del recipiente para sal sale un poco de agua.
4. Después de rellenar el recipiente cierre la tapa.

5. Después de rellenar el dosificador con sal el indicador de sal va a apagarse.

6. Justo después de rellenar el recipiente con sal iniciar el programa de lavado (recomendamos iniciar el programa corto). De lo contrario el agua salgada puede dañar los filtros, la bomba y otras partes importantes del aparato. La garantía no lo cubre.

NOTA:

• Se debe rellenar el recipiente para sal cuando se encienda el indicador de sal ( ) en el panel de control. En función del ritmo en que se diluye la sal, el indicador de sal seguirá encendido incluso cuando el dosificador ya está lleno.
• Si en el paneí de control no hay indicador (en algunos modélos), se puede estimar cuando se debe rellenar el dosificador a base de la cantidad de ciclos de lavado efectuados.
• En caso de esparcir sal, ejecutar el programa de remojar o programa corto.
• ¡Use solamente la sal destinada para el lavavajillas!

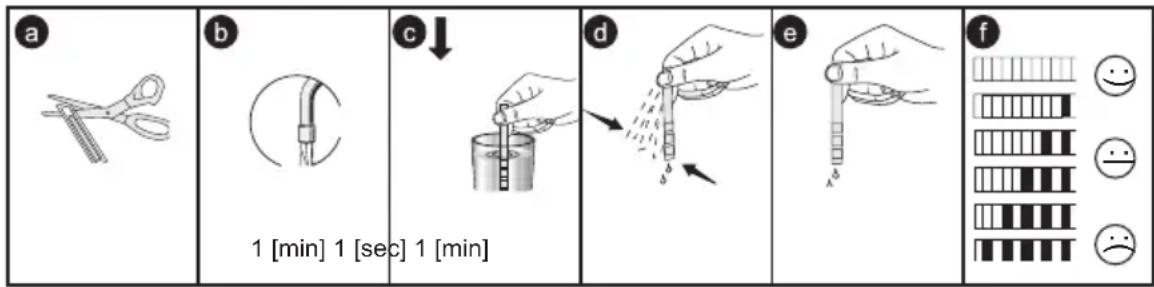

Cinta de ensayo

La eficacia de lavado en el lavavajillas depende de la dureza de agua de tubería. Por lo tanto el aparato está dotado del sistema que reduce la dureza del agua de tubería. La eficacia de lavado aumentará después de posicionar correctamente el sistema. Para comprobar el nivel de dureza de agua en las cercanías hay que ponerse en contacto con los administradores de la tubería de agua o fijar el nivel de agua por medio de la cinta de ensayo (cuando incluido).

Detergentes de muchos componentes (por ejemplo: "2en1", "3en1" etc.)

Existen 3 tipos de detergentes:

1. Fosfatos y que contienen cloro,
2. Fosfatos que contienen cloro,
3. Que no contienen fosfato ni cloro.

Las pastillas más modernas suelen no contener fosfato. Como los fosfatos tienen propiedades que ablandan agua, les recomendamos añadir sal al recipiente incluso cuando la dureza del agua són apenas 6°dH. En los lugares con agua dura, si se usa un detergente sin fosfatos pueden aparecer manchas blancas en la vajilla y los vasos.

Podemos prevenirlo aumentando la cantidad de detergente. Los detergentes sin cloro tienen las propiedades aclaradoras más débiles. Las manchas de colores no pueden ser eliminadas exactamente. Hay que seleccionar el programa de la temperatura superior de lavado.

En general, si empleamos detergentes de muchos componentes conseguiremos respectivos resultados solamente en condiciones determinadas. Tales detergentes contienen abrillantador y/o sal en cantidades fijas. Sin embargo, a la hora de usar pastillas se recomienda usar sal de regeneración.

Las cosas que se deben tener en cuenta usando este tipo de productos:

- Siempre compruebe el contenido del detergente empleado y que el producto contienen muchos componentes.

• Compruebe que el detergente empleado es adecuado para la dureza del agua de tubería al cual es adaptado el lavavajillas.
• Siga las indicaciones puestas en el embalaje de producto.
• Cuando el detergente tiene forma de pastillas, 'no meta nunca en su interior la cesta para cuchillería. Siempre meta las pastillas en el compartimiento para detergente situado en el dosificador.
• El empleo de estos detergentes no tiene buenos resultados solamente en caso de algunos tipos de aplicación. Al usar este tipo de detergentes hay que ponerse en contacto con su fabricante y preguntar las respectivas condiciones de aplicación.
• Cuando las condiciones de empleo de tales detergentes y la configuración del lavavajillas sean adecuadas, será posible conseguir ahorros en el uso de sal y/o abrillantador.
• Cuando los resultados de lavado durante el empleo de detergentes „2 en 1” o „3 en 1” no sean satisfactorios (en los vasos quedan huellas de cal y de agu), hay que ponerse en contacto con el fabricante de detergente. La garantía del lavavajillas no incluye reclamos a consecuencia del empleo de detergentes de muchos componentes.

Recomendado modo de empleo: Para conseguir mejores resultados con el empleo de detergentes de muchos componentes hay que añadir sal y abrillantador al lavavajillas y fijar la dureza de agua y la cantidad de abrillantador en el valor inferior.

La solubilidad de detergente en forma de pastillas de diferentes fabricante puede ser diferente en función de la temperatura y tiempo. Por lo tanto, no se recomienda emplear detergentes en pastillas en programas cortos. En programas cortos se recomienda el empleo de detergentes en polvo.

Siempre almacene detergentes en un lugar seco y frío, fuera del alcance de niños. Rellehe el dosificador con detergente directamente antes de encender el aparato.

Aviso: Cuando durante el uso del detergente de muchos componentes aparezcan problemas desconocidos antes, les rogamos pónganse en contacto con el fabricante de detergente.

Cese del uso de detergentes de muchos componentes:

• Rellene los dosificadores con sal y con abrillantador.
• Fije la dureza de agua en el nivel superior posible (6) y encienda el lavavajillas vacío.
• Ajuste la dureza de agua.
• Fije adecuadamente él nivel de abrillantador.

Aviso: Usar solamente productos químicos de brillo destinados para lavavajillas caseras. Los restos del abrillantador que se derraman al rellenar ocasionará la creación de gran cantidad de espuma y con lo mismo reducirán la calidad de lavado, por lo tanto, hay que limpiar el abrillantador derramado con un trapo.

Tabla de dureza de agua.

Dureza de agua Grados alemanes dH Grados franceses dF Grados británicos dE	Indicación del nivel de dureza	Uso de sal (g/ciclo)
1 0~5 0~9 0~6 H1 0
2 6-11 10-20 7-14 H2 9
3 12-17 21-30 15-21 H3 12
4 18-22 31-40 22-28 H4 20
5 23-34 41-60 29-42 H5 30
6 35-55 61-98 43-69 H6 60

Cuando la dureza de agua sea superior que los valores máximos que se dan en la tabla arriba o en caso de ajustar el agua de pozo se recomienda usar filtros y aparatos para tratamiento de agua.

NOTA: La configuración de fábrica del aparato se ajusta a la dureza de agua al nivel 3.

Cierre la puerta, encienda el aparato;

Presione el botón de programa durante más de 5 segundos para iniciar el modelo de ajuste del descalcificador de agua dentro de los 60 segundos posteriores a que se encendió el electrodoméstico, la indicación de ayuda salina parpadea como una frecuencia de 1 Hz;

Presione el botón de programa para seleccionar el conjunto adecuado de acuerdo con su entorno local, los conjuntos cambiarán en la siguiente secuencia:

H1->H2->H3->H4->H5->H6;

Presione el botón de Encendidó para finalizar el modelo de configuración.

Uso de detergentes

Use el detergente destinado para lavavajillas de casa. En el mercado puede encontrar detergente en polvo, gel y pastillas que está destinado para lavavajillas de casa. Hay que colocar el detergente en el dosificador antes de encender el lavavajillas. Almacene detergentes en un lugar seco y frío, fuera del alcance de niños.

No rellene el dosificador de detergente; en caso contrario pueden surgir rayas en vasos y el detergente puede no diluirse completamente.

Cuando necesité más información sobre el detergente empleado, póngase en contacto con su fabricante.

Carga estándar y resultados de investigaciones:

Cesta superior

1 Tazas

2 Tazas

3 Vasos

4 Tazón de cristal

5 Cuencos para postres

6 Platillos de taza

7 Platos de postre

8 Platos de comida

9 Plato sopero

10 Platos de melamina para postres

11 Cuenco de melamina

12 Fuente ovalada

13 Olla pequeña

Cesta inferior

Información para investigación conforme conformidad con la norma EN 60436

Capacidad - .10 juegos estándar completos de vasos

Colocación de cesta superior - posición inferior

Programa - ECO

Eijación de la dosis de abrillantador - max

Fijación del regulador de la dureza de agua - H3

Cesta para cuchillería

Se debe colocar la cuchillería separada, en respectiva posición y cuidar que no se encadenen ya que esto puede ocasionar efectos de lavado inadecuados. Con el fin de conseguir la calidad superior de lavado, la cuchillería debe colocarse en la cesta y hay que cuidar que: no se encadene y los objetos grandes en el centro.

Número Cuchillería

1 Cuchara sopera

2 Cuchillería

3 Cuchillos

4 Cucharitas para té

5 Cucharitas de postre

6 Cuchara de servir

7 Tenedores para servir comida

8 Cucharón para salsa

Estante para cuchillería:

Levante el estante derecho, ambos estantes se encontraran en forma plana. El estante izquierdo es plano y el derecho en posición inclinada.

Levante el estante derecho, ambos estantes se encontrarán en forma plana.

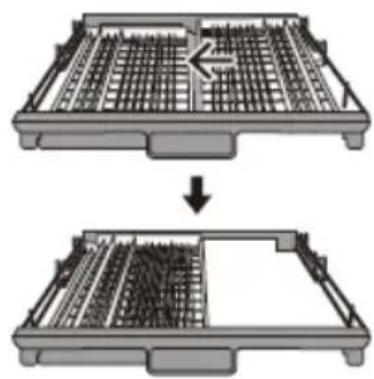

Mueva el estante derecho hacia izquierda, los estantes cubriran un poco.

Saque el estante derecho, se quedara solamente el estante izquierdo.

CARGA DEL LAVAVAJILLAS CON PLATOS Y VASOS

Cesta superior

La cesta superior está diseñada para lavar delicados tipos de vasos tales como vasos, tazas, platos, etc. Los vasos que se meten en la cesta superior deberán estar menos sucios que los vasos de la cesta inferior.

Además, en los estantes se pueden colocar horizontalmente los tenedores, cuchillos y cucharas largos tal que no bloqueen la revolución de los brazos de riego.

Plegado en dos del estante para vasos

Gracias a estos estantes se puede aumentar la capacidad de la cesta superior. Se puede colocar vasos y vasos de cristal en los estantes. Para hacer más espacio en la cesta para objetos superiores se debe subir el estante para tazas. Así podrá apoyar entonces los vasos más altos. Asimismo, se puede sacar si no es necesario.

Doblado de estantes de la cesta

Los dientes sirven para mantener platos. Se puede doblarlos consiguiendo así más espacio para platos grandes.

Subir Bajar

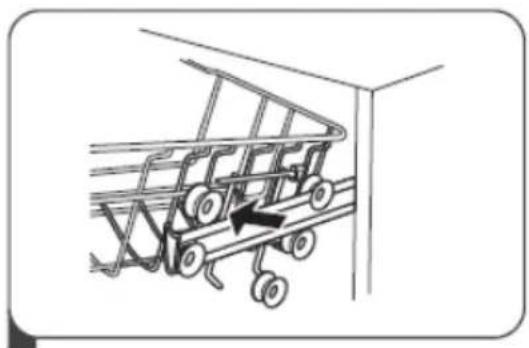

Indicaciones para usar la cesta:

Regulación de la cesta superior Tipo 1:

La altura de la cesta superior se puede ajustar fácilmente para que quepan los va- sos altos en la cesta superior o inferior. Para ajustar la altura de la cesta superior, se debe:

1. Sacar la cesta superior.
2. Sacar la cesta superior.

1. Montar la cesta en rollos superiores o inferiores.
2. Introducir la cesta superior.

Tipo 2:

1. Para subir la cesta en la posición superior, subir hasta que a ambos lados se encuentre a la misma altura. Asegurarse que está bien fijada en carriles.
2. Para bajar la cesta, empujar hacia abajo con los arós y soltar.

Cesta inferior

En la cesta inferior coloque platos, escudillas, ollas, etc. Asegúrese de que los vasos de la cesta inferior no bloquean el brazo de riego y éste puede moverse libremente. En la cesta inferior hay que colocar los vasos grandes y los que son más difíciles de lavar, por ejemplo, ollas, sartenes, tapas, fuentes, etc. Hay que colocar los vasos con el fondo hacia arriba para que el agua no se acumule en ellos.

Hay que situar los vasos tal que no bloqueen el brazo de riego.

Relleno del dosificador de detergente

Presione el pestillo para abrir la tapa, tal como se muestra en el dibujo. El dosificador de detergente posee un indicador de cantidad. Con ayuda del indicador (líneas), mida la cantidad adecuada de detergente. En el dosificador puede contener un máximo de 30 g de detergente. Abra el envase con el detergente para lavavajillas y vierta en el compartimento más grande (A) una cantidad de 25 cm3 en caso de platos muy sucios o 15 cm3 en caso de platos menos sucios (B). Dependiendo del grado de suciedad de los platos y de la dureza del agua, puede ser necesario añadir más detergente.

1. Abra la tapa deslizando la palanca de liberación.
2. Abra la tapa deslizando la palanca de liberación.

Vierta detergente al compartimento de mayor tamaño (A) para el ciclo principal. Para obtener mejores resultados de lavado, especialmente en el caso de platos sucios, vierta una pequeña cantidad de detergente en la puerta. El detergente adicional se utilizará durante el prelavado.

Cierre la tapa empujándola hacia adelante y presionándola.

Tenga en cuenta de que en función del nivel de suciedad de agua la configuración puede ser diferente. Se debe seguir las recomendaciones del fabricante colocados en el embalaje del detergente.

Relleno de dosificador del abrillantador y selección de configuración

El abrillantador se emplea para evitar la existencia de las gotas de agua, manchas de cal, goteras blancas que pueden surgir en los vasos así como con el fin de mejorar la calidad del proceso de secado. A diferencia de lo que se suele considerar, sirve no solamente para conseguir brillo de vasos sino que también para realizar el secado suficiente de vasos. Por lo tanto hay que fijarse en que en el dosificador hay suficiente abrillantador destinado para usar en lavavajillas de casa.

1. Retire la tapa del dosificador levantando el asa.

1. Vierta el abrillantador en el dosificador con cuidado de no llenarlo demasiado.

1. Cierre la tapa cuando haya terminado.

Advertencia: Al cerrar el compartimento para detergente, presiona en el lugar específico de la tapa.

Ajuste del depósito de abrillantador

Para lograr un mejor rendimiento de secado con abrillantador limitado, el lavava-jillas está diseñado para ajustar el consumo por parte del usuario. Siga los pasos siguientes.

1. Cierre la puerta, encienda el aparato.
2. Dentro de los 60 segundos posteriores al paso 1, presione el botón „Programa“ durante más de 5 segundos y luego presione el botón de media carga para ingresar al modelo configurado, la indicación del abrillantador parpadea con una frecuencia de 1 Hz.
3. Presione el botón „Programa“ para seleccionar el conjunto adecuado de acuerdo con sus hábitos de uso, los conjuntos cambiarán en la siguiente secuencia: D1->D2->D3->D4->D5->D1, El dispensador deja caer más abrillantador en el nivel D5 que en otro, el ajuste de fábrica es D3.

Presione el botón de Encendido para finalizar el modelo de configuración.

ENCENDIDO DE APARATO Y SELEC- CIÓN DE PROGRAMA

Encendido de aparato

1. Extraiga la cesta superior e inferior, coloque los platos e introduzca las cestas en el lavavajillas. Se recomienda que primero se cargue la cesta inferior y, a continuación, la superior.
2. Vierta detergente líquido o en polvo.
3. Introduzca el enchufe en la toma de alimentación. Los datos relativos a la alimentación se encuentran en la ficha del producto. Asegúrese de que el suministro de agua está abierto y a la máxima presión.
4. Cierre la puerta del lavavajillas y pulse el botón de encendido para encender el dispositivo.
5. Seleccione el programa; en el visualizador se encenderá el indicador del programa. Cierre la puerta y el lavavajillas comenzará a funcionar.

Cambio de programa

Se puede cambiar un ciclo de lavado en curso solamente durante un corto periodo de tiempo. De lo contrario, es posible que el detergente ya se haya diluido en el agua y que se haya bombeado el agua. En tal caso, se debe volver a rellenar el dosificador con detergente y activar el programa de lavado desde el principio. Para reiniciar el lavavajillas, observe las siguientes instrucciones:

1. Presione el botón Inicio/Páusa para detener el programa de lavado.

2. Presione el botón Programa y 'manténgalo pulsado más de 3 segundos para cancelar el programa.

3. Pulse el botón Programa para seleccionar el programa deseado.

4. Pulse el botón Inicio/Paúsa y, después de unos 10 segundos, el lavavajillas comenzará a funcionar.

Añadir platos durante el programa

Se pueden añadir platos adicionales en cualquier momento antes de abrir el dosificador de detergente. Para ello, siga las instrucciones a continuación:

1. Presione el botón Inicio/Pauía para detener el programa de lavado.

2. Espere 5 segundos y, a continuación, abra la puerta.

3. Añada los plátos.

4. Cierre la püerta.

5. Pulse el botón Inicio/Pausa y, después de unos 10 segundos, el lavavajillas comenzará a funcionar

AVISO: Es peligroso abrir la puerta durante el lavado por que el vapor caliente puede ocasionar quemaduras!

Después de terminar el ciclo de lavado

Apagar el lavavajillas

El programa termina solamente cuando el control de programa de lavado esta encendido pero no parpadea.

1. Apagar el layavajillas apretando el botón Encender / Apagar.

2. ¡Cierre la válvula que alimenta el agua!

Abrir la puerta con cuidado.

Los platos calientes están sensibles a golpes. Por lo tanto, antes de sacar del aparato, se deben dejar para que se enfríen durante unos 15 minutos.

Abrir la puerta de lavavajillas, dejar abierta y esperar unos minutos an- tes de sacar los platos. Así los platos estaran mas frios y más secos.

Sacar platos de lavavajillas

Es normal que el lavavajillas esté mojada dentro.

Vaciar la cesta inferior y, luego, superior. De esta forma el agua de los platos de la cesta superior no gótearan en los platos de la cesta inferior.

PANEL DE CONTROL Y PANTALLA

Trabajo de aparato (botón)
1. Alimentación	Presione el botón para encender el lavavajillas y se activará el visualizador.
2. Programa Apretar el botón para seleccionar el programa adecuado, el indicador adecuado iluminará.
3. Alt Función de lavado por zonas Apretando el botón podrá seleccionar la cesta superior o inferior; iluminará el indicador adecuado.
4. Auto limpieza	Apretar y mantener al mismo tiempo durante 3 segundos el botón de retardo Programa + Alt. Se activará el programa de auto limpieza eficaz de lavavajillas. En la pantalla aparecerá
5. Secado adicional	Seca platos más exacto. Solo se puede utilizar con el programa, Higiénico, ECO, Vidrio y 90 min. 1 hora).
6. Inicio diferido	Este botón sirve para fijar el retardo del inicio de lavado. Se puede retardar el inicio hasta 24 horas. Con un apriete de botón retardamos el inicio una hora.
7. Bloqueo de activación (Child Lock)	Esta opción permite bloquear los botones del panel de control, a excepción del botón de encendido. Los niños no podrán encender el lavavajillas accidentalmente pulsando los botones del panel. Para bloquear o desbloquear los botones del panel de control, pulse y mantenga pulsados al mismo tiempo durante 3 segundos los botones de Alt e inicio retardado.
8. Inicio / Pausa	Pone en marcha el programa de lavado seleccionado o detienen el programa de lavado durante el ciclo.
9. Indicador de selección de programas	AutoAUTOSirve para lavar platos de suciedad media y fuerte, con restos de comida secos o sin restos secos.Higiénico Al seleccionar la opción higiénica, la temperatura del agua alcanza los 70°C para garantizar una desinfección a altas temperaturas.ECOECOEs programa estándar, adecuado para lavar los platos de suciedad media y es programa más eficaz para lavar este tipo de platos teniendo en cuenta el uso de energía y agua.VidrioSírve para lavar platos y vidrios poco sucios.
9. Indicador de selección de programas	90 Min90Sirve para lavar platos de suciedad media que requieren un lavado rápido.1 Hora60Sirve para lavar platos de suciedad media que requieren un lavado rápido.PartyPara platos poco sucios como vasos, cristales y porcelana delicada.RemojoPara enjuagar platos que se lavarán más tarde el mismo día.
10. Indicador de advertencia	AbrillantadorSi se enciende el indicador, significa que el nivel de abrillantador está bajo y es necesario rellenarlo.SalSi se enciende el indicador , significa que el nivel de sal está bajo y es necesario rellenarlo.Válvula de entrada de aguaSi el indicador se ilumina, significa que la válvula de entrada de agua está cerrada.
11. Indicador Alt	SuperiorDespués de seleccionar la opción de la cesta superior funcionan únicamente las toberas del rociador para la cesta superior. Las toberas de rociador de la cesta inferior no funcionan.InferiorDespués de seleccionar la opción de la cesta inferior funcionan únicamente las toberas de rociador para la cesta inferior. Las toberas de rociador de la cesta superior no funcionan.
12. Pantalla Demuestra el tiempo que queda, tiempo de retardo, códigos de errores, etc.

CÓDIGO DE ERROR

CÓDIGO DE ERROR	DESCRIPCIÓN DE DEFECTO	FUNCIONAMIENTO
E1	Más tiempo de relleno de agua.	La válvula está cerrada, la admisión de agua está bloqueada o la presión de agua es demasiado baja.
E3	La temperatura requerida no fue conseguda.	Avería de elemento calefactor.
E4 Relleno.		El elemento de lavavajillas no está hermético.
E8	Avería del ajuste de la válvula de sentido	Circuito abierto o daño de la válvula de sentido.
E9	Mantenga presionado un botón por más de 30 segundos.	Agua o algo en el botón.
Ed	Fallo de comunicación entre el circuito impreso principal y la pantalla.	Corte el circuito o el cableado de comunicación.

Apertura automática

Presione el botón para configurar el tiempo de retraso. Se encenderá el indicador correspondiente. La puerta del lavavajillas se abre automáticamente al final del ciclo. La función de apertura automática mejora los resultados del secado. Mantenga pulsado el botón durante 3 segundos y se encenderá el indicador correspondiente.

Limpieza de superficies externas

Puerta y junta de la puerta: Para eliminar las suciedad de la comida, se debe limpiar la junta de la puerta con regularidad con un trapo blando y húmedo. A la hora de meter platos en el lavavajillas, los restos de la comida y de las bebidas pueden gotear en las partes laterales de la puerta del lavavajillas. Estas superficies se encuentran fuera del control del lavavajillas y el agua de los brazos rociadores no les llega. Toda la suciedad se debe secar antes de cerrar la puerta.

Panel de control

Se debe secar el panel de control ÚNICAMENTE con un trapo blando y húmedo.

AVISO

Para prevenir la penetración de agua a la cerradura de la puerta y a los elementos eléctricos no use ningún medio de limpieza en pulverizador.

En las superficies externas no use medios abrasivos ni estropajos agudos. Algunas toallas de papel también pueden dejar raspaduras o huellas en las superficies.

Limpieza de superficies internas

Sistema de filtros

El sistema de filtración en el fondo del lavavajillas detiene las suciedad mayor del ciclo de lavado. Esta suciedad puede ocasionar atascamiento de filtros. Se debe controlar con regularidad la condición de filtros y limpiarlos con agua corriente cuando sea necesario. Se debe limpiar filtros de la siguiente manera.

NOTA:

Las figuras tienen valor únicamente demostrativo. Los siguientes modelos pueden tener otros sistemas de filtración y brazos rociadores.

1. Coja el filtro grueso y gire a la izquierda para abrir. Levante el filtro y saque del lavavajillas.
2. Se puede sacar el filtro fino del fondo del grupo de filtración. El filtro grueso puede estar desconectado del filtro principal por medio de apretar con cuidado los bordes y tirar.

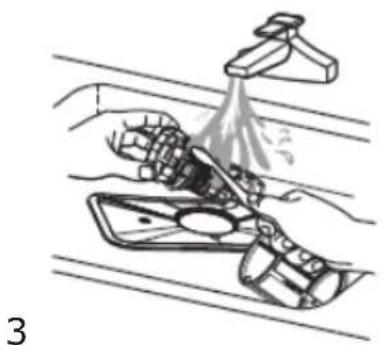

1. Los mayores restos se enjuagan con agua corriente. Se limpia el filtro con más precisión con un cepillo blando y limpio.
2. Montar los filtros en orden inverso, meter el cartucho de filtro y girar a la derecha siguiendo la flecha.

AVISO

No apretar demasiado los filtros. Introducir con cuidado los filtros y fijar. De lo contrario, la suciedad puede penetrar los sistemas del lavavajillas y ocasionar atascamiento.

NUNCA inicie el lavavajillas sin filtros. El cambio incorrecto de filtro puede reducir la eficacia de trabajo del aparato y puede ocasionar daños de platos y cuchillería.

Brazos de riego

Es necesario limpiar con regularidad los brazos rociadores ya que el agua dura con productos químicos puede bloquear las toberas y los rodamientos de las toberas rociadoras.

Limpieza de brazos rociadores:

1. Para eliminar el brazo rociador superior se debe mantener la tuerca en el lugar y girar el brazo a la izquierda.
2. A'Para sacar el brazo rociadador inferior se debe tirar hacia arriba.
3. Limpiar los brazos rociadores con un cepillo blando en agua tibia con jabón. Enjuagar los brazos y montarlos en el aparato.

Limpieza de lavavajillas

Protección contra el frío

En invierno se debe proteger el lavavajillas contra la congelación. Después de cada lavado se debe:

1. Desconectar la alimentación del lavavajillas.
2. Desconectar la alimentación de agua y desconectar el tubo de entrada de agua desde la válvula de agua.
3. Descargar el agua del tubo de entrada y de la válvula del agua. (Recoger el agua en una olla)
4. Volver a 'conectar el tubo de entrada de agua a la válvula de agua.
5. Sacar el filtro y usar esponja para recoger el agua en el fondo del lavavajillas.

Después de cada lavado

Después de cada lavado cierre la entrada de agua en el aparato y deje la puerta un poco abierta para que la humedad y los olores no se queden en él interior.

Saque el enchufe

Antes de limpiar y mantener siempre saque el enchufe de la toma.

No use disolventes ni medios de limpieza abrasivos

Para limpiar elementos externos y de caucho del lavavajillas, no use disolventes ni medios de limpieza abrasivos. Use solamente estropajo y agua tibia con jabón. Para eliminar las manchas del interior use estropajo empapado con agua y un poco de vinagre o medio de limpieza destinado especialmente para lavavajillas.

Si hace mucho que no usamos el lavavajillas

Se recomienda iniciar el programa de lavado con el lavavajillas vacío y, luego, sacar el enchufe de la toma, cerrar la entrada de agua y dejar la puerta de aparato un poco abierta. Esto va a proteger las juntas y va a prevenir la creación de olores en el aparato.

Transporte de aparato

Si el aparato debe ser transportado, se debe tratar de mantenerlo en posición vertical. Si es absolutamente necesario, se puede colocar el aparato en la pared trasera.

LOCALIZACIÓN DE DEFECTOS

Problema Causa probable Solución

La secadora no inicia	El aparato no está conectado a la alimentación.	Conecte la lavadora a la corriente.
	El bloqueo para niños está activado (modelos seleccionados)	Desactivar el bloqueo de activación.
El lavavajillas no se pone en marcha	Se ha seleccionado la función Retardo de inicio.	Espere a que comience el programa
	La puerta del lavavajillas está abierta.	Cierre la puerta.
	La temperatura del agua suministrada supera los 70°C	Reduzca la temperatura del agua suministrada o espere hasta que baje la temperatura del agua.
	El lavavajillas no se llena con agua	Comprobar que la válvula de agua está abierta
El lavavajillas funciona demasiado tiempo	La duración de programa puede ser diferente en función de la suciedad de los vasos.	Si se detecta mucha suciedad, los programas Auto y Óptimo prolongarán automáticamente la duración del ciclo.
	Se ha seleccionado la opción Selfcleaning (modelos seleccionados)	Si se selecciona el programa Selfcleaning, la duración del ciclo se prolongará para alcanzar la temperatura de desinfección.
Los platos no están lo suficiente limpios.	El detergente es usado de manera inadecuada	Utilice la cantidad de detergente adecuada para la dureza del agua y el programa de lavado deseado, o use un detergente diferente
	Los platos se encuentran cerca uno al otro.	Coloque los platos una vez más, de conformidad con el manual de uso.
	El programa de lavado seleccionado no es adecuado a la suciedad de platos	Seleccione un programa diferente
	El brazo rociador está bloqueado	Vuelva a colocar los platos de forma que no bloqueen el brazo.
Los platos no están lo suficiente secos.	El dosificador de abrillantador está vacío	Rellene el dosificador de abrillantador o aumente la cantidad de abrillantador.
	La colocación incorrecta de platos en el lavavajillas	Coloque los platos una vez más, de conformidad con el manual de uso.
	El programa seleccionado no incluía la etapa de secado	Seleccionar el programa de lavado con secado
Manchas y sedimento en los platos	Agua demasiado dura	Cambie los ajustes de dureza del agua de acuerdo con los puntos correspondientes del manual.
	El dosificador de abrillantador está vacío	Rellene el dosificador de abri- llantador o aumente la cantidad de abrillantador.
	Cantidad incorrecta de deter- gente	Cambie los ajustes de dureza del agua y del abrillantador de acuerdo con los puntos corres- pondientes del manual.
El detergente ha quedado en el dosificador	Es posible que el detergente esté caducado o no sea el adecuado	Use un detergente diferente
	El depósito de detergente 3 en 1 está bloqueado por los platos	Coloque los platos una vez más, de conformidad con el manual de uso.
El agua se queda en el lavava- jillas	El programa anterior debe haber terminado o interrumpido	La selección del programa adecuado está aclarado en el manual de uso
	La bomba se ha bloqueado de- bido a restos de comida o vidrio.	Elimine la causa del bloqueo.
El lavavajillas no bombea correc- tamente el agua	La salida del agua está atascada	Comprobar el sifón.
	La manguera de alimentación de agua está torcida	Asegúrate de que la manguera que alimenta el agua está cone- tada correctamente a la salida
Espuma en el lavavajillas	Se ha usado detergente inade- cuado	Asegúrate de que el detergente usado es adecuado para el lavavajillas
Sedimento en las paredes del compartimento del lavavajillas.	El uso de detergente inadecua- do ha ocasionado la creación de sedimento	Asegúrate de que el detergente usado es adecuado para el lavavajillas
Huellas negras o grises en los platos	Los platos de aluminio han tocado los platos.	No se recomienda lavar platos y cubiertos de aluminio.
El interior del lavavajillas se ha teñido	Sedimentos de café y té	Usar un quitamanchas certifi- cado
Ruido	Sonido de la tapa de dosificador abierta de detergente / bomba de descarga de agua	Es un fenómeno normal.
Fugas de agua durante el funcio- namiento	El lavavajillas no está nivelado Nivele	el lavavajillas

GARANTÍA, ATENCIÓN DE POST VENTA

Garantía

Servicios de garantía según la tarjeta de garantía. El fabricante no asume ninguna responsabilidad por los daños causados por el uso incorrecto del producto.

Servicio técnico

• El fabricante del equipo sugiere que todas las reparaciones y ajustes sean realizados por el Servicio de Fábrica o el Servicio Autorizado del Fabricante. Por razones de seguridad, no repare el dispositivo usted mismo.
• Las reparaciones realizadas por personas sin las cualificaciones requeridas pueden constituir un grave peligro para el usuario del dispositivo.
• El período de garantía mínimo para el dispositivo ofrecido por el fabricante, importador o representante autorizado se encuentra en la tarieta de garantía.
• El dispositivo perderá su garantía como resultado de adaptaciones arbitrarias, alteraciones, manipulación de sellos u otras garantías del equipo o partes del mismo, así como otras interferencias arbitrarias no conformes con las instrucciones de uso.

Solicitud de reparación y asistencia en caso de avería

Si el dispositivo requiere reparación, contacte con el servicio técnico. La dirección del servicio técnico y el número de teléfono de contacto se encuentran en la tarjeta de garantía. Antes de contactar con el servicio técnico, prepare el número de serie del dispositivo, que se encuentra en la placa de características. Para mayor comodidad, introdúzcalo a continuación:

Declaración del fabricante

El fabricante declara con la presente que el producto cumple los requisitos esenciales de las siguientes directivas europeas:

• directiva de baja tensión 2014/35/EC
• directiva de compatibilidad electromagnética 2014/30/EC
• directiva de diseño ecológico 2009/125/EC
  • directiva RoHS 2011/65/EC

y por lo tanto el producto fue marcado y tiene declaración de conformidad compartida a las entidades que supervisan el mercado.

Prezado Cliente

Em caso de problémas

Mangueira de escoamento

Existem 3 tipos de detergentes:

Consumo de detergentes
