MANUAL DE USUARIO PKA-A-HA MITSUBISHI

MANUAL DE INSTRUCCIONES

PARA EL USUARIO

Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto. 5.1. Turning ON/OFF

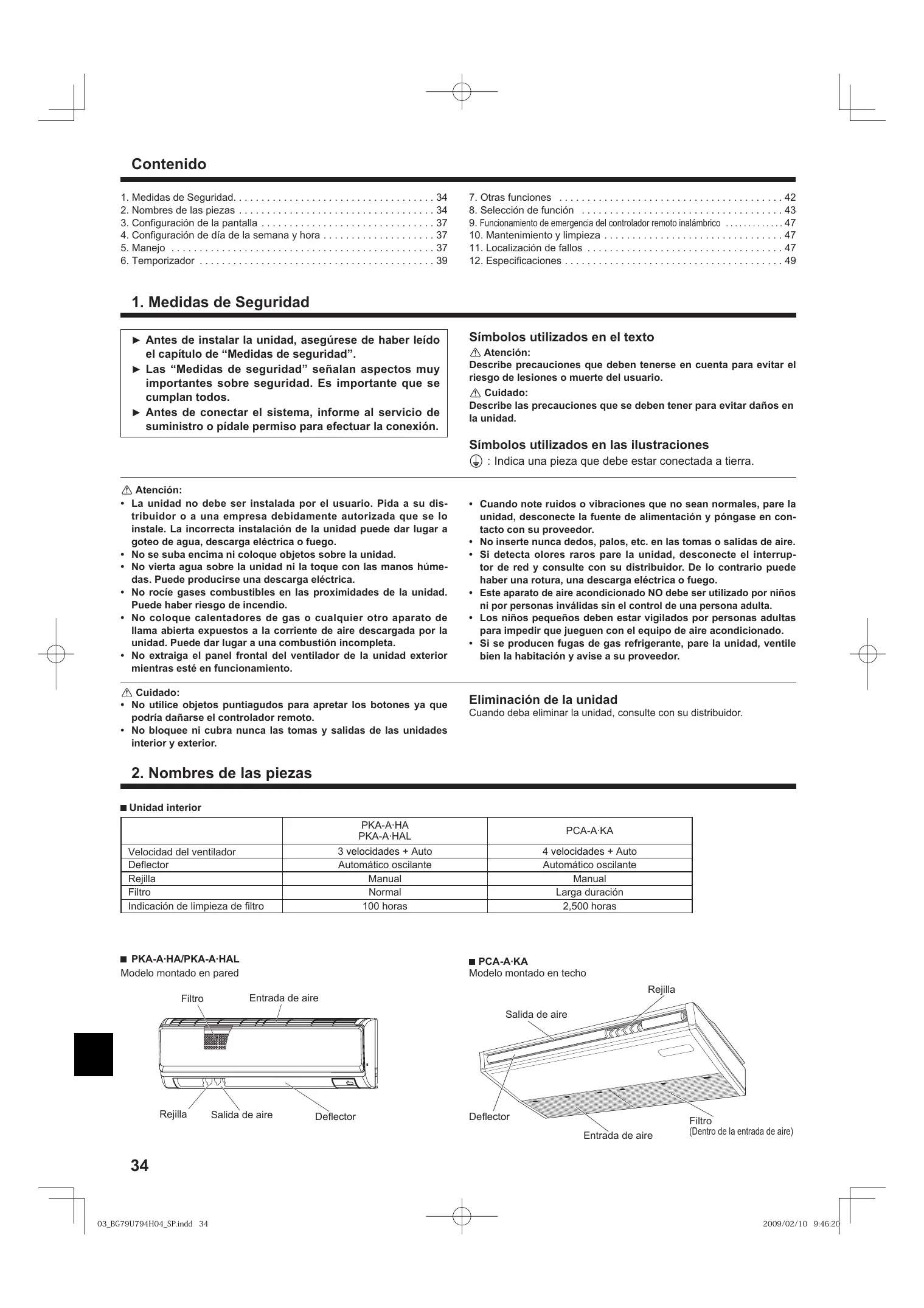

1. Medidas de Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

2. Nombres de las piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

3. Configuración de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

4. Configuración de día de la semana y hora . . . . . . . . . . . . . . . . . . . . 37

5. Manejo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

6. Temporizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

7. Otras funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

8. Selección de función . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

9. Funcionamiento de emergencia del controlador remoto inalámbrico . . . . . . . . . . . . . 47

10. Mantenimiento y limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

11. Localización de fallos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

12. Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

1. Medidas de Seguridad

► Antes de instalar la unidad, asegúrese de haber leído Símbolos utilizados en el texto el capítulo de “Medidas de seguridad”. ► Las “Medidas de seguridad” señalan aspectos muy importantes sobre seguridad. Es importante que se cumplan todos. ► Antes de conectar el sistema, informe al servicio de suministro o pídale permiso para efectuar la conexión. Atención: Describe precauciones que deben tenerse en cuenta para evitar el riesgo de lesiones o muerte del usuario. Cuidado: Describe las precauciones que se deben tener para evitar daños en la unidad. Símbolos utilizados en las ilustraciones : Indica una pieza que debe estar conectada a tierra. Atención:

• La unidad no debe ser instalada por el usuario. Pida a su distribuidor o a una empresa debidamente autorizada que se lo instale. La incorrecta instalación de la unidad puede dar lugar a goteo de agua, descarga eléctrica o fuego.
• No se suba encima ni coloque objetos sobre la unidad.
• No vierta agua sobre la unidad ni la toque con las manos húmedas. Puede producirse una descarga eléctrica.
• No rocíe gases combustibles en las proximidades de la unidad. Puede haber riesgo de incendio.
• No coloque calentadores de gas o cualquier otro aparato de llama abierta expuestos a la corriente de aire descargada por la unidad. Puede dar lugar a una combustión incompleta.
• No extraiga el panel frontal del ventilador de la unidad exterior mientras esté en funcionamiento. Cuidado:
• No utilice objetos puntiagudos para apretar los botones ya que podría dañarse el controlador remoto.
• No bloquee ni cubra nunca las tomas y salidas de las unidades interior y exterior.

• Cuando note ruidos o vibraciones que no sean normales, pare la unidad, desconecte la fuente de alimentación y póngase en contacto con su proveedor.
• No inserte nunca dedos, palos, etc. en las tomas o salidas de aire.
• Si detecta olores raros pare la unidad, desconecte el interruptor de red y consulte con su distribuidor. De lo contrario puede haber una rotura, una descarga eléctrica o fuego.
• Este aparato de aire acondicionado NO debe ser utilizado por niños ni por personas inválidas sin el control de una persona adulta.
• Los niños pequeños deben estar vigilados por personas adultas para impedir que jueguen con el equipo de aire acondicionado.
• Si se producen fugas de gas refrigerante, pare la unidad, ventile bien la habitación y avise a su proveedor. Eliminación de la unidad Cuando deba eliminar la unidad, consulte con su distribuidor.

2. Nombres de las piezas

Unidad interior PKA-A·HA PKA-A·HAL 3 velocidades + Auto Automático oscilante Manual Normal 100 horas Velocidad del ventilador Deflector Rejilla Filtro Indicación de limpieza de filtro

PKA-A·HA/PKA-A·HAL

Modelo montado en pared Filtro Filter PCA-A·KA 4 velocidades + Auto Automático oscilante Manual Larga duración 2,500 horas PCA-A·KA Modelo montado en techo Rejilla Entrada de aire Air intake Salida de aire Rejilla Louver Filtro (Dentro de la entrada de aire)

2. Nombres de las piezas

■ Para controlador remoto cableado Indicador “Sensor” Sección de pantalla Por cuestiones de claridad, se muestran todos los componentes de la pantalla. Durante el funcionamiento real, solo se ven los elementos relevantes. Identifica el funcionamiento actual. Aparece cuando se utiliza el sensor del mando a distancia. Día de la semana Muestra el día de la semana actual. Pantalla Time/Timer Indicador “Locked” Muestra la hora actual, a menos que se haya configurado el temporizador simple o de apagado automático, en cuyo caso, muestra el tiempo restante. Indica que se han bloqueado los botones del mando a distancia. Indicador “Clean The Filter” Se enciende cuando debe limpiarse el filtro. Muestra el modo de funcionamiento, etc.

• Admite visualización en múltiples idiomas. El indicador se enciende si se ha configurado el temporizador correspondiente. Indicador de velocidad del ventilador Indicador “Timer Is Off” Indicador de dirección de aire Arriba/Abajo Indica que el temporizador está desactivado. El indicador muestra la dirección de circulación del aire de salida. Indicador “One Hour Only” Muestra la temperatura objetivo. Indica que el mando principal ha desactivado el funcionamiento del mando a distancia. Configuración de temperatura FUNCTION FILTER ˚F˚C ˚F˚C Indicadores del temporizador AFTER OFF ERROR CODE Aparece cuando la circulación del aire se ha fijado en débil o hacia abajo durante el modo COOL o DRY. (El funcionamiento varía según el modelo). El indicador se apaga después de una hora, momento en que cambia también la dirección de circulación del aire. Pantalla de temperatura ambiente Muestra la temperatura ambiente. El rango de temperatura ambiente que muestra la pantalla va de 46 a 102°F. La pantalla parpadea si la temperatura no llega a 46 °F o supera los 102 °F. Muestra la velocidad del ventilador seleccionada. Indicador de ventilación Aparece cuando la unidad funciona en modo Ventilación. Pantalla de rejilla Indica la acción de la rejilla basculante. No aparece si la rejilla se encuentra fija. (Indicador Power On) Indica que está encendido. Sección de control Botón ON/OFF Botones Set Temperature Down (Abajo) Botón Fan Speed Up (Arriba) Botón Timer Menu (botón Monitor/Set ) Botón (Botón Botón Mode (botón Return) TEMP. ON/OFF Botón Timer On/Off (botón Set Day) Botón Test Run Botón Check (botón Clear) Back (Atrás) Ahead (Adelante) Filter

Botón Airflow Up/Down Botón Louver (Botón Operation) Al número de funcionamiento anterior. Apertura de la puerta. Botón Ventilation Operation) (botón Sensor de temperatura integrado Al número de funcionamiento posterior. Nota: ● Mensaje “PLEASE WAIT” (POR FAVOR, ESPERE) Este mensaje aparece durante aprox. 3 minutos cuando la unidad interior recibe alimentación o cuando la unidad se está recuperando de una caída de tensión. ● Mensaje “NOT AVAILABLE” (NO DISPONIBLE) Este mensaje aparece si se pulsa un botón para activar una función que la unidad interior no presenta. Si está utilizando un controlador remoto para controlar simultáneamente distintos modelos de unidades interiores, este mensaje no aparecerá si alguna de las unidades interiores dispone de la función.

2. Nombres de las piezas

Para controlador remoto inalámbrico Área de transmisión Pantalla del controlador remoto *Por cuestiones de claridad, se muestran todos los elementos que pueden aparecer en la pantalla. *Al pulsar el botón Reset (Restablecer) aparecen todos los elementos en pantalla. Indicador de transmisión

Indicador Timer (Temporizador) STOP AMPM START AMPM NOT AVAILABLE Áreas de funcionamiento Botón ON/OFF Botones Set Temperature Botón Fan Speed (cambia la velocidad del ventilador) Botón Timer Off (Desactivar temporizador) Botón Timer On (Activar temporizador) Botón Airflow (Flujo de aire, cambia hacia arriba o abajo la dirección del flujo) Botón Hour (Hora) Botón Minute (Minuto) Botón Mode (cambia el modo de funcionamiento) Botón Set Time (ajusta la hora) Botón Louver (cambia a derecha/izquierda la dirección del flujo de aire) Botón Check Botón Test Run ■ Cuando utilice el controlador remoto inalámbrico, apunte hacia el receptor de la unidad interior. ■ Si el controlador remoto se utiliza unos dos minutos después de encender la unidad interior, esta puede pitar dos veces, ya que estará realizando la comprobación automática inicial. ■ La unidad interior pitará para confirmar que ha recibido la señal transmitida desde el controlador remoto. La unidad interior puede recibir señales emitidas a un máximo de 7 metros en línea recta en un rango de 45° a derecha e izquierda de la unidad. Sin embargo, ciertos sistemas de iluminación, con fluorescentes o luces fuertes, pueden afectar a la capacidad de recepción de señal de la unidad interior. ■ Si la luz de funcionamiento situada cerca del receptor de la unidad interior parpadea, será necesario inspeccionar la unidad. Para el servicio técnico, consulte a su distribuidor. ■ Trate el controlador remoto con cuidado. Procure que no se le caiga ni sufra golpes. Además, no lo moje ni lo deje en un lugar con un alto grado de humedad. ■ Para impedir que el controlador remoto se pierda, instale el soporte incluido con el controlador remoto en una pared y asegúrese de colocar el mando en su soporte tras su uso. ■ Unidad exterior Instalación/sustitución de pilas

1. Retire la cubierta superior, inserte dos pilas

AAA y vuelva a colocar la cubierta.

Dos pilas AAA Inserte las pilas comenzando por el polo negativo (–). Al insertar las pilas, respete la polaridad (+, –).

2. Pulse el botón Reset (Restablecer).

Alimentación Pulse el botón Reset (Restablecer) con un objeto terminado en punta. Ref. tuberías Cable de conexión unidad interior/exterior Tierra Panel de servicio

3. Configuración de la pantalla

<Tipos de pantallas> El ajuste de idioma de la pantalla se puede cambiar a español utilizando la selección de función del controlador remoto. Consulte la sección 8, punto [4]-1 para cambiar el ajuste de idioma. El ajuste inicial es inglés. ● Selección de Función: configure las funciones y rangos disponibles para el mando a distancia (funciones de temporizador, restricciones de funcionamiento, etc.). ● Config Reloj: configure el día de la semana u hora actual. Config Reloj Selección de Función TIME SUN

visualice y configure el estado de funcionamiento del sistema de acondicionamiento de aire. ● Visualizar Temporizad: visualice el temporizador configurado actualmente (semanal, temporizador simple o apagado automático). ● Temporizador: configure el funcionamiento de cualquiera de los temporizadores (semanal, simple o apagado automático). <Cómo cambiar la pantalla> Para dirigirse a A : mantenga pulsado el botón Mode y el botón Timer On/Off durante 2 segundos. Para dirigirse a B : presione el botón Timer Menu. Para dirigirse a C : presione el botón Mode (Return). Para dirigirse a D : presione cualquiera de los botones Set Time ( o ).

4. Configuración de día de la semana y hora

Configuración del día de la semana Visualización de día. de la semana y hora TIME SUN Configuración de la hora TIME SUN

TEMP. MENU BACK MONITOR/SET ON/OFF FILTER DAY CHECK TEST OPERATION CLOCK PAR-21MAA

ON/OFF CLEAR Nota: El día y la hora no aparecerán si se ha desactivado la utilización del reloj en la Selección de Función.

1. Pulse o del botón Set Time 1 para que muestre el indicador 2.

2. Pulse el botón Timer On/Off (Set Day) 9 para fijar el día.

• Cada pulsación avanza el día que se muestra en 3: Sun → Mon → ... → Fri → Sat.

3. Pulse el botón Set Time apropiado 1 según sea necesario para configurar la hora.

• Mientras mantiene pulsado el botón, la hora (en 4) avanzará primero en intervalos de un minuto, luego en intervalos de diez minutos y después en intervalos de una hora.

4. Después de realizar las configuraciones apropiadas en los Pasos 2 y 3,

pulse el botón Filter 4 para fijar los valores.

5. Manejo

TEMP. 5.1. Encendido y apagado <Para poner en marcha> ■ Pulse el botón ON/OFF 1.

• Se encienden la lámpara de encendido 1 y la pantalla.

<Para detener el funcionamiento> ■ Pulse de nuevo el botón ON/OFF 1.

• Se oscurecen la lámpara de encendido 1 y la pantalla. Nota: Aunque pulse una vez más el botón de encendido ON/OFF inmediatamente después de apagar el aparato, el acondicionador de aire no se pondrá en marcha hasta pasados tres minutos. Esto tiene como fin evitar daños en los componentes internos.

5. Manejo

5.2. Selección de modo 5.4. Ajuste de la velocidad del ventilador Pulse el botón de modos de funcionamiento ( one el modo de funcionamiento 2. (COOL) Modo de enfriamiento (DRY) (FAN) ) 2 y selecci- Modo secado Modo de ventilador (HEAT) Modo de calefacción <solo el tipo bomba de calor> (AUTO) Modo automático (enfriamiento/calefacción) Modo de ventilación Sólo indicado si se cumple lo siguiente Uso de controlador remoto cableado Combinación LOSSNAY conectada Funcionamiento automático De acuerdo con la temperatura ajustada, el funcionamiento de refrigeración comenzará si la temperatura de la sala es demasiado alta. El modo de calefacción comenzará si la temperatura de la sala es demasiado baja. Durante el funcionamiento automático, si la temperatura de la sala cambia y permanece 2 °C, 4 °F o más por encima de la temperatura ajustada durante 15 minutos, el acondicionador de aire cambiará a modo de refrigeración. Asimismo, si la temperatura permanece 2 °C, 4 °F o más por debajo de la temperatura ajustada durante 15 minutos, el acondicionador de aire cambiará a modo de calefacción. Modo de enfriamiento 15 minutos (cambio de calefacción a refrigeración) Temperatura ajustada +2°C, +4°F Temperatura ajustada Temperatura ajustada -2°C, -4°F 15 minutos (cambio de refrigeración a calefacción) Como la temperatura ambiente se ajusta automáticamente para mantener una temperatura efectiva fija, el modo de refrigeración se activa un par de grados por encima de la temperatura ajustada (y el modo de calefacción, un par de grados por debajo) una vez alcanzada dicha temperatura (modo automático de ahorro de energía). Pulse el botón Fan Speed 5 tantas veces como sea necesario con el sistema en funcionamiento.

• Cada pulsación cambia la potencia. La velocidad seleccionada actualmente se muestra en 5.
• La secuencia de cambio y las configuraciones disponibles son las siguientes. Velocidad del ventilador 4 velocidades y automático 3 velocidades y automático Pantalla Speed 11 Velocidad Speed 2 2 Velocidad Speed 11 Velocidad Speed 3 3 Velocidad Speed 22 Velocidad Speed 4 4 Velocidad Speed 3 Velocidad Auto Auto Nota: ● El número de velocidades del ventilador disponibles depende del tipo de unidad conectada. ● En los siguientes casos, la velocidad real del ventilador generada por la unidad diferirá de la velocidad mostrada en la pantalla del mando a distancia.

1. Mientras la pantalla muestra “STAND BY” (CALENTANDO) o “DEFROST”

2. Cuando la temperatura del intercambiador de calor es baja en modo de

calefacción (por ejemplo, inmediatamente después de que se active el modo de calefacción). 3. En modo HEAT, cuando la temperatura ambiente de la habitación es superior al valor de configuración de la temperatura.

4. Cuando la unidad esté en modo DRY.

5.5. Ajuste de la dirección del flujo de aire <Para cambiar la dirección de circulación del aire hacia Arriba/Abajo> Con la unidad en funcionamiento, pulse el botón Airflow Up/Down 6 tantas veces como sea necesario.

• Cada pulsación cambia la dirección. La dirección actual se muestra en 6.
• La secuencia de cambio y las configuraciones disponibles son las siguientes. Controlador remoto Tipo cableado (PCA-KA) (PKA-HA) Pantalla Swing Oscilación Swing Oscilación Auto

Tipo inalámbrico 5.3. Ajuste de la temperatura Para disminuir la temperatura de la habitación: Pulse el botón 3 para fijar la temperatura deseada. En el visor aparecerá la temperatura seleccionada 3.

• Recuerde que durante el funcionamiento oscilante (Swing), la indicación direccional en la pantalla no cambia en sincronización con los álabes direccionales en la unidad. Para aumentar la temperatura de la habitación: 3 para fijar la temperatura deseada. Pulse el botón En el visor aparecerá la temperatura seleccionada 3. Nota: ● Las direcciones disponibles dependen del tipo de unidad conectada. ● En los siguientes casos, la dirección real del aire diferirá de la dirección indicada en la pantalla del mando a distancia.

1. Mientras la pantalla muestra “STAND BY” (CALENTANDO) o “DEFROST”

2. Inmediatamente después de iniciar el modo calentador (durante la espera para la realización del cambio).

3. En modo calentador, cuando la temperatura ambiente de la sala sea superior a la configuración de la temperatura.

• Las gamas de ajuste de temperaturas disponibles son las siguientes: Enfriamiento y secado: 19 - 30 °C, 67 - 87 °F Calefacción:

17 - 28 °C, 63 - 83 °F

19 - 28 °C, 67 - 83 °F

• La pantalla 4 parpadea 8 °C - 39 °C, 46 °F - 102 °F para informar si la temperatura de la habitación es inferior o superior a la que se visualiza (esta visualización no aparece en el controlador remoto inalámbrico).

5. Manejo

<[Manual] Para cambiar la dirección del flujo del aire a la derecha o izquierda>

• No es posible utilizar el botón de las rejillas 7.
• Detenga el funcionamiento de la unidad, sujete la palanca de las rejillas y ajuste la dirección deseada.
• No se debe ajustar con la dirección hacia el interior si la unidad se encuentra en el modo de enfriamiento o secado, ya que existe el riesgo de condensación y de goteo de agua. Para hacer funcionar sólo el renovador de aire cuando la unidad interior no esté funcionando: ■ Pulse el botón Mode 2 hasta que aparezca en la pantalla Esto hará que el renovador de aire comience a funcionar. Para cambiar la potencia del renovador de aire: Pulse el botón Ventilation según sea necesario.
• Cada pulsación cambia la configuración según se muestra a continuación. Cuidado: Al realizar el procedimiento anterior, asegúrese de tomar las medidas necesarias para evitar caídas. (Alta) (High) (Low) (Baja) 5.6. Ventilación Para combinación LOSSNAY

5.6.1. Para controlador remoto cableado

Para hacer funcionar el renovador de aire junto con la unidad interior: Pulse el botón ON/OFF 1.

• El indicador Vent aparece en la pantalla (en 8). Ahora el renovador de aire funcionará automáticamente cuando funcione la unidad interior. Nota: En las configuraciones de algunos modelos, el ventilador en la unidad interior puede activarse aun cuando se configure el renovador de aire para que funcione independientemente.

6. Temporizador

6.1. Para controlador remoto cableado Puede utilizar la Selección de Función para seleccionar cuál de los tres tipos de temporizador utilizar: 1 temporizador semanal, 2 temporizador simple o 3 temporizador automático.

6.1.1. Temporizador semanal

El temporizador semanal puede utilizarse para configurar hasta ocho funciones para cada día de la semana.

• Cada función puede consistir en cualquiera de las siguientes: hora de encendido y apagado junto a una configuración de la temperatura, sólo hora de encendido y apagado o sólo configuración de la temperatura.
• Cuando la hora actual alcanza la hora configurada en este temporizador, el acondicionador de aire realiza la acción configurada por el temporizador. El tiempo necesario para la configuración de la hora para este temporizador es de 1 minuto. Nota: *1. El temporizador semanal, el temporizador simple y el temporizador automático no pueden utilizarse al mismo tiempo. *2. El temporizador semanal no funcionará si se da alguna de las siguientes condiciones. La función de temporizador está desactivada; el sistema se encuentra en un estado anómalo; hay una sesión de prueba en curso; se está llevando a cabo una autoprueba o una prueba del mando a distancia; el usuario está configurando una función; el usuario está configurando el temporizador; el usuario está configurando el día actual de la semana o la hora; el sistema se encuentra bajo el control central. En concreto, el sistema no llevará a cabo operaciones (encendido o apagado de la unidad, configuración de la temperatura) que estén desactivadas cuando se produzcan estas condiciones. <Cómo configurar el temporizador semanal>

1. Asegúrese de que se encuentra en la pantalla de control estándar y de

que el indicador del temporizador semanal 1 se muestra en la pantalla.

2. Pulse el botón Timer Menu 2, de modo que aparezca en la pantalla

“Set Up” (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”).

3. Pulse el botón Timer On/Off (Set Day) 9 para configurar el día. Cada

pulsación avanza la pantalla 3 a la próxima configuración en la secuencia que se indica a continuación: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → … (Domingo Lunes Martes Miércoles Jueves Viernes Sábado → Domingo) → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”… (Viernes → Sábado → Domingo Lunes Martes Miércoles Jueves Viernes Sábado).

4. Pulse el botón o Operation (7 o 8) según sea necesario para

seleccionar el número de operación apropiado (1 a 8) 4.

• La información introducida en los Pasos 3 y 4 seleccionará una de las celdas de la matriz ilustrada a continuación. (La pantalla del mando a distancia en la izquierda muestra cómo se mostraría la pantalla cuando se configura Operación 1 para el domingo con los valores indicados a continuación). Matriz de configuración N° de op. Sunday No. 1

N° de Funcionamiento. Configuración del día No. 8

<Valores de Operación 1 para el domingo> Iniciar el funcionamiento del acondicionador de aire a las 8:30, con la temperatura fijada en 73 °F. Nota: Configurando el día a “Sun Mon Tues Wed Thurs Fri Sat”, puede configurar la misma operación a la misma hora todos los días. (Por ejemplo: la Operación 2 arriba mencionada es la misma para todos los días de la semana). SUN

WEEKLY TEMP. <Valores de Operación 2 para todos los días> Apagar el acondicionador de aire a las 10:00. CLEAR

<Configuración del temporizador semanal> Muestra la configuración de la hora Muestra la operación seleccionada (encendido o apagado)

No aparece si no se ha configurado la operación. SUN

Muestra la temperatura fijada

• No aparece si no se ha fijado la temperatura.

6. Temporizador

5. Pulse el botón Set Time apropiado 1 según sea necesario para fijar

la hora deseada (en 5).

• Durante su pulsación, la hora avanza primero en intervalos de un minuto, luego en intervalos de diez minutos y finalmente en intervalos de una hora.

6. Pulse el botón ON/OFF 1 para seleccionar la operación deseada

(encendido o apagado), en 6.

• Cada pulsación cambia al siguiente valor en la secuencia que se indica a continuación: sin indicación (sin configuración) “ON” “OFF”.

7. Pulse el botón Set Temperature apropiado 3 para fijar la temperatura

• Cada pulsación cambia la configuración en la secuencia que se indica a continuación: sin indicación (sin configuración)

sin indicación. (Rango disponible: el rango de configuración es de 12 °C, 54 °F a 30 °C, 86 °F. El rango real de control de temperatura, sin embargo, variará según el tipo de unidad conectada).

8. Después de realizar las configuraciones apropiadas en los Pasos 5, 6

y 7, pulse el botón Filter 4 para guardar los valores. Para borrar los valores actualmente configurados para la operación seleccionada, pulse y suelte rápidamente el botón Check (Clear) 0 una vez.

• El valor de la hora mostrada cambiará a “—:—” y desaparecerán tanto los valores de encendido/apagado como el de temperatura. (Para borrar todas las configuraciones del temporizador semanal de una vez, mantenga pulsado el botón Check (Clear) 0 durante dos o más segundos. La pantalla empezará a parpadear, indicando que se han borrado todos los ajustes).

6.1.2. Temporizador simple

Puede configurar el temporizador simple de cualquiera de las tres formas siguientes.

• Sólo hora de puesta en marcha: el acondicionador de aire comenzará a funcionar cuando haya transcurrido el tiempo fijado.
• Sólo hora de parada: el acondicionador de aire se detendrá cuando haya transcurrido el tiempo fijado.
• Horas de puesta en marcha y de parada: el acondicionador de aire comienza a funcionar y se detiene cuando hayan transcurrido las horas respectivas. El temporizador simple (puesta en marcha y parada) puede configurarse sólo una vez en un periodo de 72 horas. La configuración de la hora se realiza en aumentos de una hora. Nota: *1. El temporizador semanal, el temporizador simple y el temporizador automático no pueden utilizarse al mismo tiempo. *2. El temporizador simple no funcionará si se da cualquiera de las condiciones siguientes. El temporizador está desactivado, el sistema está en estado anómalo, está realizándose una prueba de funcionamiento, el mando a distancia está realizando una autoevaluación o diagnóstico, el usuario está seleccionando una función o configurando el temporizador, el sistema está bajo control central. (En estas condiciones, la operación de encendido y apagado está deshabilitada).

9. Repita los Pasos 3 a 8 según sea necesario para completar tantas

celdas disponibles como desee. 10.Pulse el botón Mode (Return) 2 para regresar a la pantalla de control estándar y completar el procedimiento de configuración. 11.Para activar el temporizador, pulse el botón Timer On/Off 9, de modo que el indicador “Timer Off” desaparezca de la pantalla. Asegúrese de que ya no se muestre el indicador “Timer Off”.

• Si no hay ajustes del temporizador, el indicador “Timer Off” parpadeará en la pantalla.

AFTER Nota: Sus datos nuevos se cancelarán si pulsa el botón Mode (Return) 2 antes de pulsar el botón Filter 4. Si ha configurado dos o más operaciones diferentes para la misma hora exactamente, sólo se realizará la operación con el número más elevado. SIMPLE TEMP. <Cómo configurar el temporizador simple> Configuración del temporizador <Cómo visualizar los valores fijados del temporizador semanal>

Acción (encendido o apagado)

• Se muestra “— —” si no hay configuración.

AFTER Valores fijados del temporizador

1. Asegúrese de que se muestra en la pantalla el indicador del temporizador semanal (en 1).

2. Pulse el botón Timer Menu 2 de modo que se indique en la pantalla

3. Pulse el botón Timer On/Off (Set Day) 9 según sea necesario para

seleccionar el día que desea visualizar. 4. Pulse el botón Operation o ( 7 o 8 ) según sea necesario para cambiar el funcionamiento del temporizador mostrado en la pantalla (en 9).

• Cada pulsación, avanzará a la próxima operación del temporizador, en el orden de configuración de la hora.

5. Para cerrar el monitor y regresar a la pantalla Standard Control, pulse

el botón Mode (Return) de 2. <Para desactivar el temporizador semanal> Pulse el botón Timer On/Off 9 de modo que aparezca “Timer Off” en

WEEKLY <Para activar el temporizador semanal> Pulse el botón Timer On/Off 9 de modo que el indicador “Timer Off” (en ) se oscurezca. TIME SUN

1. Asegúrese de que se encuentra en una pantalla de control estándar y

de que el indicador de temporizador simple se muestra en la pantalla (en 1). Cuando aparezca una indicación distinta de la del temporizador simple, cámbielo a SIMPLE TIMER (TEMPORIZADOR SIMPLE) utilizando la selección n de funciones del temporizador del mando a distancia (véase 8.[4]-3(3)).

2. Pulse el botón Timer Menu 2, de modo que aparezca en la pantalla

“Set Up” (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”). 3. Pulse el botón ON/OFF 1 para mostrar los valores configurados actuales de encendido o apagado del temporizador simple. Pulse el botón una vez para ver el tiempo restante hasta el encendido y luego de nuevo para ver el tiempo restante hasta el apagado. (El indicador ON/ OFF aparece en 3).

• Temporizador “ON”: el acondicionador de aire comenzará a funcionar cuando haya transcurrido el número de horas especificado.
• Temporizador “OFF”: el acondicionador de aire se detendrá cuando haya transcurrido el número de horas especificado.

4. Mostrando “ON” u “OFF” en 3: pulse el botón Set Time 1 apropiado

según sea necesario para fijar las horas hasta el encendido (si se muestra “ON”) o las horas hasta el apagado (si se muestra “OFF” en 4).

• Rango disponible: 1 a 72 horas

5. Para fijar las horas hasta el encendido y el apagado, repita los Pasos 3 y 4.

• Recuerde que las horas de encendido y apagado no pueden fijarse en el mismo valor.

6. Para borrar la configuración de encendido o apagado actual: Muestre

el valor configurado de encendido o apagado (véase el paso 3) y luego pulse el botón Check (Clear) 0 para borrar la configuración de la hora a “—” en 4. (Si desea utilizar sólo un valor de configuración de encendido o una configuración de apagado, asegúrese de que la configuración que no desea utilizar se muestra como “—”).

6. Temporizador

7. Después de completar los Pasos 3 y 6 arriba mencionados, pulse el

botón Filter 4 para fijar el valor. Nota: Sus configuraciones nuevas se cancelarán si pulsa el botón Mode (Return) 2 antes de pulsar el botón Filter 4. Ejemplo 2: Inicie el temporizador con la hora de apagado fijada más temprano que la de encendido. Configuración de encendido: 5 horas Configuración de apagado: 2 horas AFTER OFF Al inicio del temporizador

8. Pulse el botón Mode (Return) 2 para regresar a la pantalla de control

estándar. 9. Pulse el botón Timer On/Off 9 para iniciar la cuenta atrás del temporizador. Cuando el temporizador está funcionando, su valor es visible en la pantalla. Asegúrese de que el valor del temporizador sea visible y apropiado.

3 horas después del inicio del temporizador

AFTER SIMPLE <Visualización de las configuraciones actuales del temporizador simple>

Configuración del temporizador TIMER

SIMPLE AFTER OFF SIMPLE

1. Asegúrese de que el indicador del temporizador simple está visible en

2. Pulse el botón Timer Menu 2, para que aparezca “Monitor” en la

• Si el temporizador simple de encendido o apagado está funcionando, su valor actual aparecerá en 6.
• Si se han fijado ambos valores, encendido y apagado, aparecen alternativamente ambos valores.

3. Pulse el botón Mode (Return) 2 para cerrar la pantalla del monitor y

regresar a la pantalla de control estándar. <Para desactivar el temporizador simple...> Pulse el botón Timer On/Off 9 para que la configuración del temporizador ya no aparezca en la pantalla (en 7). La pantalla cambia para mostrar el valor de encendido del temporizador (las horas restantes para el encendido). La hora indicada es el valor configurado de encendido (5 horas) “- el valor” configurado de apagado (2 horas) = 3 horas. 5 horas después del inicio del temporizador

La pantalla muestra el valor de apagado del temporizador (las horas restantes para el apagado). El acondicionador de aire se activa y continúa funcionando hasta que alguien lo apague.

6.1.3. Temporizador de apagado automático

Este temporizador comienza la cuenta atrás cuando el acondicionador de aire comienza a funcionar y apaga el acondicionador cuando haya transcurrido el tiempo fijado. Los valores disponibles abarcan desde 30 minutos a 4 horas, en intervalos de 30 minutos. Nota: *1. El temporizador semanal, el temporizador simple y el temporizador automático no pueden utilizarse al mismo tiempo. *2. El temporizador Auto Off no funcionará si se dan cualquiera de las siguientes condiciones. El temporizador está desactivado, el sistema está en estado anómalo, está realizándose una prueba de funcionamiento, el mando a distancia está realizando una autoevaluación o diagnóstico, el usuario está seleccionando una función o configurando el temporizador, el sistema está bajo control central. (En estas condiciones, la operación de encendido y apagado está deshabilitada).

AUTO OFF TEMP. SIMPLE <Para iniciar el temporizador simple…> Pulse el botón Timer On/Off 9 para que la configuración del temporizador sea visible en 7. Ejemplos Si se han configurado las horas de encendido y apagado en el temporizador simple, el funcionamiento y la pantalla son según se indica a continuación. Ejemplo 1: Inicie el temporizador con la hora de encendido fijada más temprano que la de apagado. Configuración de encendido: 3 horas Configuración de apagado: 7 horas

AFTER Al inicio del temporizador SIMPLE

3 horas después del inicio del temporizador

La pantalla muestra la configuración de encendido del temporizador (las horas restantes para llegar al encendido). SIMPLE

SIMPLE La pantalla cambia para mostrar el valor de apagado del temporizador (las horas restantespara el apagado). La hora mostrada es el valor configurado de apagado (7 horas) “- el valor” configurado de encendido (3 horas) = 4 horas. 7 horas después del inicio del temporizador El acondicionador de aire se desactiva y permanece así hasta que alguien lo reinicie. <Cómo configurar el temporizador de apagado automático> Configuración del temporizador AFTER OFF AUTO OFF 1. Asegúrese de que usted se encuentre en una pantalla de control estándar y que el indicador del temporizador de apagado automático Auto Off se muestre en la pantalla (en 1). Cuando aparezca una indicación distinta de la del temporizador de apagado automático, cámbielo a AUTO OFF TIMER (TEMPORIZADOR DE APAGADO AUTOMÁTICO) utilizando la selección de funciones de la configuración de funciones del temporizador del mando a distancia (véase 8.[4]–3 (3)).

2. Mantenga pulsado el botón Timer Menu 2 durante 3 segundos, para

que aparezca “Set Up” en la pantalla (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”).

3. Pulse el botón Set Time apropiado 1 según sea necesario para configurar la hora de apagado (en 3).

4. Pulse el botón Filter 4 para fijar la configuración.

Nota: Los datos introducidos se cancelarán si pulsa el botón Mode (Return) 2 antes de pulsar el botón Filter 4.

5. Pulse el botón Mode (Return) 2 para completar el procedimiento de

configuración y regresar a la pantalla de control estándar.

6. Si el acondicionador de aire ya está funcionando, el temporizador comienza

inmediatamente la cuenta atrás. Asegúrese de comprobar que el valor fijado del temporizador aparece correctamente en la pantalla.

6. Temporizador

<Comprobación de la configuración actual del temporizador de apagado automático> 6.2. Para controlador remoto inalámbrico Configuración del temporizador TIMER AFTER COOL OFF

1. Asegúrese de que “Auto Off” esté visible en la pantalla (en 1).

2. Mantenga pulsado el botón Timer Menu 2 durante 3 segundos, para

que se indique en la pantalla “Monitor” (en 4).

• El tiempo restante para el apagado aparece en 5.

3. Para cerrar el monitor y regresar a la pantalla Standard Control, pulse

el botón Mode (Return) de 2. <Para desactivar temporizador de apagado automático...> Mantenga pulsado el botón Timer On/Off 9 durante 3 segundos para que aparezca “Timer Off” (en 6) y desaparezca el valor del temporizador (en 7).

AUTO OFF Alternativamente, desconecte el acondicionador de aire. El valor del temporizador (en 7) desaparecerá de la pantalla. AUTO STOP

AUTO START (TIMER SET).

• Se puede fijar la hora mientras parpadee el símbolo siguiente. Temporizador de apagado: Parpadea A Temporizador de encendido: Parpadea A

min 2 Use los botones para fijar la hora deseada. 3 Cancelación del temporizador. Para cancelar el temporizador de apagado, presione el botón

AUTO STOP Para cancelar el temporizador de encendido, presione el botón AUTO OFF <Para iniciar el temporizador de apagado automático...> Mantenga pulsado el botón Timer On/Off 9 durante 3 segundos. Desaparece la indicación “Timer Off” (en 6) y la configuración del temporizador aparece en la pantalla (en 7). Alternativamente, encienda el acondicionador de aire. El valor del temporizador aparecerá en 7.

• Es posible combinar el temporizador de encendido con el de apagado.
• Al presionar el botón ON/OFF del mando a distancia durante el modo de temporizador para parar la unidad se cancelarán los temporizadores.
• Si no ha ajustado la hora actual, no podrá utilizar la función del temporizador.

7. Otras funciones

7.1. Bloqueo de los botones del mando a distancia (límite de función de Operación) Si lo desea, puede bloquear los botones del mando a distancia. Puede utilizar la selección de funciones del mando a distancia para elegir el tipo de bloqueo que desea usar. (Para más información sobre selección del tipo de bloqueo, consulte la sección 8, punto [4]-2(1)). Específicamente, puede utilizar cualquiera de los dos tipos de bloqueo que se indican a continuación. 1 Bloquear todos los botones: bloquea todos los botones en el mando a distancia. 2 Bloquear todo excepto ON/OFF (encendido/apagado): bloquea todos los botones excepto el botón ON/OFF. Nota: Aparece en la pantalla el indicador “Locked” (bloqueado) para indicar que los botones están bloqueados en este momento. <Cómo bloquear los botones>

1. Mientras pulsa el botón Filter 4, pulse y mantenga pulsado el botón

ON/OFF 1 durante 2 segundos. Aparece en la pantalla el indicador “Locked” (en 1) indicando que está activado el bloqueo.

• Si el bloqueo se ha deshabilitado en Function Selection, la pantalla mostrará el mensaje “Not Available” (no disponible) cuando pulse los botones según se describe anteriormente.

• Si pulsa un botón bloqueado, parpadeará en la pantalla el indicador “Locked” (en 1).

FUNCTION Indicador de bloqueo TIME SUN FUNCTION

TEMP. <Cómo desbloquear los botones>

1. Mientras pulsa el botón Filter 4, pulse y mantenga pulsado el botón

ON/OFF 1 durante 2 segundos para que el indicador “Locked” desaparezca de la pantalla (en 1). ON/OFF ON/OFF FILTER DAY CLOCK

CHECK TEST OPERATION CLEAR

7. Otras funciones

7.2. Indicación de códigos de error ERROR CODE ON/OFF Lámpara ON (parpadeando) Dirección del proveedor Código de error N° de unidad interior de refrigerante de la unidad interior Pantalla alternante Si ha introducido un número telefónico al cual llamar en caso de problemas, la pantalla mostrará este número. (Puede configurarlo en la Selección de Función. Para más información, consulte la sección 8). Si parpadean la lámpara ON y el código de error: esto significa que el acondicionador de aire está estropeado y su funcionamiento se ha detenido (y no puede reanudarse). Tome nota del número de unidad indicado y del código de error; luego desconecte la alimentación del acondicionador de aire y llame a su distribuidor o proveedor de servicio técnico. Cuando se pulsa el botón Check: CALL:XXXX XXX:XXX ERROR CODE

ON/OFF ON/OFF Error Code Si sólo parpadea el código de error (mientras la lámpara ON permanece encendida): continúa el funcionamiento, pero puede existir un problema en el sistema. En este caso, debe anotar el código de error y luego llamar a su distribuidor o proveedor de servicio técnico para asesoramiento.

• Si ha introducido un número de teléfono al cual llamar en caso de problemas, pulse el botón Check para mostrarlo en la pantalla. (Puede configurarlo en la Selección de Función. Para más información, consulte la sección 8).

8. Selección de función

Selección de funciones del controlador remoto El ajuste de las siguientes funciones del controlador remoto se puede cambiar utilizando el modo Selección de función del controlador remoto. Cambie el ajuste cuando sea necesario. Ítem 1 Ítem 2 Ítem 3 (Contenido de ajuste)

1. Cambio de idioma

(“CHANGE LANGUAGE”) Ajuste del idioma que aparece en el indicador

• El indicador puede aparecer en distintos idiomas

2. Límite de funciones

(“SELECCIÓN DE

FUNCIÓNES”) (1) Ajuste del límite de funciones (bloqueo de funciones) (“FUNCIÓN BLOQUEADA”)

• Ajuste del rango de límite de funcionamiento (bloqueo de funcionamiento) (2) Uso del ajuste de modo automático (“SELECCIÓN MODO AUTO”)

• Ajuste del uso (o no) del modo de funcionamiento “automático” (3) Ajuste del límite de rango de temperatura (“LIMIT TEMP CONSIGNA”)

• Ajuste del rango de temperatura (máximo, mínimo) (1)

• Selección del controlador remoto principal o secundario
• Si se conectan dos controladores remotos a un grupo, uno de los controladores debe seleccionarse como secundario. (2) Uso del ajuste del reloj (“RELOJ”)

• Ajuste del uso (o no) de la función de reloj (3) Ajuste de la función de temporizador (“TEMPORIZA-DOR SEMANAL”)

• Ajuste del tipo de temporizador (4) Ajuste de número de contacto en caso de error (“CALL.”)

• Indicador del número de contacto en caso de error
• Ajuste del número de teléfono (1) Ajuste del indicador de temperatura °C/°F (“TEMP. GRADOS • Ajuste de la unidad de temperatura (°C o °F) que debe aparecer en el °C/°F”) indicador (2) Ajuste del indicador de temperatura del aire de aspiración (“MOSTRAR TEMP.”)

• Ajuste del uso (o no) del indicador de temperatura del aire (aspiración) del interior (3) Ajuste del indicador de refrigeración/calefacción automática (“MOSTRAR F/C EN AUTO”)

• Ajuste del uso (o no) del indicador de “Cooling” (Refrigeración) o “Heating” (Calefacción) durante el funcionamiento en modo automático

3. Selección de modo

(“SELECCIÓN DE

4. Cambio de indicador

8. Selección de función

[Diagrama de flujo de selección de función] Idioma ajustado (inglés) Normal display Indicador normal (Indicador que aparece cuando when thede airaire conditioner is not running) el(Display acondicionador está apagado) E y presione el botón D durante dos segundos. Mantenga pulsado Hold down the el botón button and press the button for 2 seconds.

Modo de selección de función delselection controlador remoto Remote controller function mode Ítem1 Item 1

E Pulse el botón de modo de funcionamiento. Press the operation mode button. G Pulse el botón TIMER MENU (MENÚ DE TEMPORIZADOR). Press the TIMER MENU button. D Pulse el botón TIMER ON/OFF (ACTIVAR/DESACTIVAR TEMPOPress the TIMER ON/OFF button. RIZADOR). E y presione Mantenga pulsado botón el botón Hold down theel button and press theD buttondos forsegundos. 2 seconds. durante Ítem2 Item 2 English Indicador de Dot display puntos

Spanish TEMP. Russian

Selección de función OFF

no1 El bloqueo de funcionamiento está ajustado excepto para los botón On/Off (encendido y apagado). no2 El bloqueo de funcionamiento está ajustado para todos los botones.

El ajuste de función bloqueada no se utiliza (valor de ajuste inicial). El modo automático aparece al seleccionar el modo de funcionamiento (valor de ajuste inicial). El modo automático no aparece al seleccionar el modo de funcionamiento. El límite de rango de temperatura no está activo (valor de ajuste inicial). El rango de temperatura se puede cambiar en modo de refrigeración/ secado. El rango de temperatura se puede cambiar en modo de secado. El rango de temperatura se puede cambiar en modo automático. Modo de funcionamiento arriba/abajo para panel de elevación del filtro automático No es necesario ajustar este modo. Para más información sobre el funcionamiento, consulte el MANUAL DE INSTRUCCIONES de piezas opcionales (panel).

No es necesario ajustar este modo. Para más información sobre el funcionamiento, consulte el MANUAL DE INSTRUCCIONES de la unidad interior.

Selección de modo Modo de circulación del aire en dirección fija

La función de reloj no se puede utilizar. Se puede utilizar el temporizador semanal (valor de ajuste inicial).

El controlador remoto será el controlador secundario. Se puede utilizar la función de reloj (valor de ajuste inicial).

El controlador remoto será el controlador principal (valor de ajuste inicial). Se puede utilizar el temporizador de apagado automático. Se puede utilizar el temporizador simple. No se puede utilizar el modo de temporizador.

Los números de contacto ajustados aparecen en caso de error.

Se utiliza la unidad de temperatura °F (valor de ajuste inicial).

Los números de contacto ajustados no aparecen en caso de error (valor de ajuste inicial). CALL-

OFF Se utiliza la unidad de temperatura °C. Aparece la temperatura del aire de la habitación (valor de ajuste inicial). No aparece la temperatura del aire de la habitación. “Automatic cooling” (Refrigeración automática) o “Automatic heating” (Calefacción automática) aparece cuando está en funcionamiento el modo automático (valor de ajuste inicial). En el modo automático, sólo aparece “Automatic” (Automático).

8. Selección de función

[Ajuste detallado] [4]–1. Ajuste de Cambio de idioma Se puede seleccionar el idioma que aparece en el indicador de puntos.

• Presione el botón [ MENU] G para cambiar el idioma. 1 Inglés (GB), 2 Alemán (D), 3 Español (E), 4 Ruso (RU), 5 Italiano (I), 6 Chino (CH), 7 Francés (F), 8 Japonés (JP) Consulte la tabla del indicador de puntos. [4]–2. Límite de funciones (1) Ajuste del límite de funciones (bloqueo de funciones)
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 no1: Se realiza el ajuste de bloqueo de funcionamiento en todos los botones salvo en el botón [ ON/OFF] I. 2 no2: Se realiza el ajuste de bloqueo de funcionamiento en todos los botones. 3 OFF (Valor del ajuste inicial): No se realiza el bloqueo de funcionamiento.
• Para que el bloqueo de funcionamiento sea válido en la pantalla normal, hay que presionar los botones (Presione y mantenga pulsados a la vez los botones [FILTER] A y [ ON/OFF] I durante dos segundos) en la pantalla normal una vez que se ha realizado el ajuste anterior. (2) Uso del ajuste de modo automático Cuando se conecta el controlador remoto a la unidad que tiene ajustado el modo funcionamiento automático, se pueden realizar los siguientes ajustes.
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON (Valor del ajuste inicial): Aparece el modo automático cuando se selecciona el modo de funcionamiento. 2 OFF: No aparece el modo automático cuando se selecciona el modo de funcionamiento. (3) Ajuste del límite de rango de temperatura Una vez que se realiza el ajuste, se puede cambiar la temperatura dentro del rango establecido.
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 LIMIT TEMP MODO FRÍO: El rango de temperatura se puede cambiar en modo refrigeración/secado. 2 LIMIT TEMP MODO CALOR: El rango de temperatura se puede cambiar en modo calefacción. 3 LIMIT TEMP MODO AUTO: El rango de temperatura se puede cambiar en modo automático. 4 OFF (ajuste inicial): No está activo el límite de rango de temperatura.
• Cuando se ajusta una posición distinta de la de desactivación (OFF), se ajusta a la vez el límite de rango de temperatura en modo refrigeración, calefacción y automático. No obstante, no se puede limitar el rango cuando no ha cambiado el rango de temperatura establecido.
• Para disminuir o aumentar la temperatura, presione el botón [ TEMP. ( ) o ( )] F.
• Para cambiar el ajuste de límite superior y el ajuste de límite inferior, presione el botón [ ] H. El ajuste seleccionado parpadeará y la temperatura podrá ajustarse. Modo Refrigeración/Secado: Límite inferior: 19°C à 30°C, 67°F à 87°F Límite superior: 30°C à 19°C, 87°F à 67°F Modo Calefacción: Límite inferior: 17°C à 28°C, 63°F à 83°F Límite superior: 28°C à 17°C, 83°F à 63°F Modo Automático: Límite inferior: 19°C à 28°C, 67°F à 83°F Límite superior: 28°C à 19°C, 83°F à 67°F [4]–3. Ajuste de selección de modo (1) Ajuste del controlador remoto principal/secundario
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 Principal: El controlador será el principal. 2 Secundario: El controlador será el secundario. (2) Uso del ajuste del reloj
• Para cambiar el ajuste, presione el botón [ ON/OFF] D . 1 ON: Se puede usar la función de reloj. 2 OFF: No se puede usar la función de reloj. (3) Ajuste de la función de temporizador
• Para cambiar el ajuste, presione el botón [ ON/OFF] D (Elija una de las siguientes funciones). 1 TEMPORIZADOR SEMANAL (Valor del ajuste inicial): Se puede usar el temporizador semanal. 2 APAGADO AUTOMÁTICO: Se puede usar el temporizador de desactivación automática. 3TEMPORIZADOR SIMPLE: Se puede usar el temporizador simple. 4 TEMPORIZADOR APAGADO: No se puede usar el modo temporizador.
• Cuando el uso del ajuste de reloj está desactivado (OFF), no se puede usar el “TEMPORIZADOR SEMANAL”. (4) Ajuste de número de contacto en caso de error
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 CALL OFF: Los números de contacto establecidos no aparecen en el indicador en caso de error. 2 CALL **** *** ****: Los números de contacto establecidos aparecen en el indicador en caso de error. CALL_: El número de contacto se puede ajustar cuando la pantalla aparece según se muestra arriba.
• Ajuste de los números de contacto Para ajustar los números de contacto, proceda del siguiente modo. Mueva el cursor parpadeante para ajustar los números. Presione el botón [ TEMP. ( ) y ( )] F para mover el cursor a la derecha (izquierda). Presione el botón [ CLOCK ( ) y ( )] (Reloj) C para ajustar los números. [4]–4. Ajuste del cambio de indicador (1) Ajuste del indicador de temperatura °C/°F
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 °C: Se utiliza la unidad de temperatura en °C. 2 °F: Se utiliza la unidad de temperatura en °F. (2) Ajuste del indicador de temperatura del aire ambiente
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON: Aparece la temperatura del aire de aspiración. 2 OFF: No aparece la temperatura del aire de aspiración. (3) Ajuste del indicador de refrigeración/calefacción automática
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON: Aparece la posición “Automatic cooling” (Refrigeración automática) o “Automatic heating” (Calefacción automática) en el modo automático. 2 OFF: Sólo aparece la posición “Automatic” (Automático) en el modo automático.

8. Selección de función

[Tabla del indicador [Dot display table] de puntos] Tiempo espera de arranque Waitingdefor start-up Operation mode Modo funcionamiento Enfriamiento Cool Secado Dry Calefacción Heat Automático Auto Automático Auto(Cool) (Enfriamiento) Automático Auto(Heat) (Calefacción) Ventilador Fan Ventilación Ventilation Espera Stand by (calentando) (Hot adjust) Descongelación Defrost Temperatura ajustada Set temperature Velocidad del ventilador Fan speed Botón no disponible Not use button Comprobación Check (Error)(error) Prueba de funcionamiento Test run Auto-revisión Self check Selección de función en la unidad Unit function selection Ajuste deof ventilación Setting ventilation Idioma ajustado Selecting language Cambio de idioma CHANGE LANGUAGE Selección función Function de selection Ajuste de límite de funcionamiento Operation function limit setting de una operación Utilización del ajuste de modo auUse of automatic mode setting tomático Ajuste de límiterange de rango temTemperature limit de setting peratura Límite de temperatura modo refrigLimit temperature cooling/day eración/día mode Límite de temperatura modo de calLimit temperature heating mode efacción Límite de temperatura Limit temperature automodo modeautomático Selección de modo Mode selection Remote Ajuste de controller controladorsetting remotoMAIN MAIN (PRINCIPAL) Ajuste de controlador remoto SUB Remote controller setting SUB (SECUNDARIO) Utilización del ajuste del reloj Use of clock setting Ajuste delthe díaday de laofsemana y la and Setting the week hora time Ajuste Timerdel settemporizador Visualización del temporizador Timer monitor Weekly timersemanal Temporizador Modo temporizador apagado Timerdemode off Temporizador Auto off timerde apagado automático Temporizador Simple timersimple Ajuste de number número de contacto Contact setting of error caso de avería situation Cambio indicación Displayde change Temperature displayde °C/°F setting Ajuste de visualización temperatura °C/°F Ajuste la temperaRoom de airvisualización temperaturede display tura del aire de la habitación setting Ajuste de visualización de refrigeración/ Automatic cooling/heating display calefacción setting automática

9. Funcionamiento de emergencia del controlador remoto inalámbrico

Inicio del funcionamiento

• Para poner en funcionamiento el modo de enfriamiento, mantenga D durante más de 2 segundos. apretado el botón
• Para poner en funcionamiento el modo de calefacción, mantenga C durante más de 2 segundos. apretado el botón Parada del funcionamiento
• Para detener el funcionamiento, pulse el botón D o el botón durante más de 2 segundos. [Fig.9-2] A Luz DEFROST/STAND BY (DESCONGELACIÓN/RESERVA) (Naranja) B Luz de funcionamiento (Verde) C Interruptor de funcionamiento de emergencia (calefacción/refrigeración) D Receptor
• Cada vez que se pulsa el interruptor de funcionamiento de emergencia, se cambia de modo de funcionamiento.
• Compruebe “COOL/HEAT” con la pantalla del monitor de funcionamiento. (La pantalla aparecerá de color naranja durante 5 segundos tras el accionamiento del interruptor.) [Modelos con combinación de refrigeración y calefacción] Refrigeración Calefacción Parada [Modelos con sólo refrigeración] Refrigeración Parada Pantalla del monitor de funcionamiento Fig. 9-2 VERDE Cuando no puede utilizar el controlador remoto Cuando se agoten las pilas del controlador remoto o éste tenga algún fallo, puede llevar a cabo el funcionamiento de emergencia mediante los botones de emergencia que se encuentran del controlador. [Fig.9-1] A Luz DEFROST/STAND BY (DESCONGELACIÓN/RESERVA) B Luz de funcionamiento C Interruptor de funcionamiento de emergencia (calefacción) D Interruptor de funcionamiento de emergencia (refrigeración) E Receptor NARANJA La pantalla aparecerá en naranja durante 5 segundos después de accionar el interruptor como se indica a la izquierda, y luego volverá a aparecer la pantalla normal. Nota:
• Los detalles correspondientes al modo de emergencia aparecen a continuación. Modo de funcionamiento Temperatura Velocidad del ventilador Dirección del flujo de aire REFRIGERACIÓN 24°C, 75°F Alta Horizontal CALEFACCIÓN 24°C, 75°F Alta Hacia abajo 4 (5)

10. Mantenimiento y limpieza

TEMP. FILTER ON/OFF ■ Indica que el filtro necesita una limpieza. Solicite al personal autorizado que limpie el filtro. ■ Cuando restablezca el indicador “FILTER” (Filtro) Cuando presiona el botón [FILTER] (Filtro) dos veces sucesivamente después de haber limpiado el filtro, el indicador se apagará y se restablecerá. Nota: ● Cuando se controlan dos o más tipos diferentes de unidad interior, el periodo de limpieza difiere con el tipo de filtro. Cuando llega el momento de limpiar la unidad principal, aparece “FILTER” (Filtro). Cuando se apague el indicador del filtro, el tiempo acumulado se reajustará. ● “FILTER” (Filtro) indica el periodo de limpieza en que se usó el acondicionador de aire bajo las condiciones generales de aire interior por tiempo. Ya que el grado de suciedad depende de las condiciones ambientales, limpie el filtro de acuerdo con las circunstancias. ● El periodo acumulado de limpieza del filtro difiere según el modelo. ● Esta indicación no está disponible en el controlador remoto inalámbrico.

11. Localización de fallos

¿Problemas? El acondicionador de aire no calienta o refrigera bien. Cuando comienza el modo de calefacción, al principio no sale aire caliente de la unidad interior. Durante el modo de calefacción, el acondicionador de aire se detiene antes de alcanzar la temperatura ajustada para la habitación. Aquí tiene la solución. (La unidad funciona normalmente). ■ Limpie el filtro (el flujo de aire se reduce cuando el filtro está sucio o atascado). ■ Compruebe el ajuste de temperatura y modifique la temperatura ajustada. ■ Asegúrese de que hay espacio suficiente alrededor de la unidad exterior. ¿Está bloqueada la entrada o la salida de aire de la unidad interior? ■ ¿Ha dejado abierta una puerta o ventana? ■ El aire caliente no empieza a salir hasta que la unidad interior se ha calentado lo suficiente. ■ Cuando la temperatura exterior es baja y la humedad es alta, puede formarse escarcha en la unidad exterior. Si esto sucede, la unidad exterior iniciará la operación de descongelación. Una vez transcurridos unos 10 minutos, se reanudará el funcionamiento normal.

11. Localización de fallos

¿Problemas? La dirección del aire cambia durante el funcionamiento o no es posible cambiar la dirección del flujo de aire. Cuando cambia la dirección del flujo de aire, los deflectores siempre se mueven arriba y abajo antes de detenerse en la posición ajustada. Se oye un sonido de agua fluyendo o, en ocasiones, una especie de silbido. Se oye un traqueteo o un chirrido. Hay un olor desagradable en la sala. La unidad interior expulsa un vaho o humo blanco. La unidad exterior expulsa agua o vapor. El indicador de operación no aparece en la pantalla del controlador remoto. En la pantalla del controlador remoto aparece “

Al reiniciar el acondicionador de aire poco después de apagarlo, no funciona al pulsar el botón ON/OFF (ENCENDIDO/APAGADO). El acondicionador de aire funciona sin haber pulsado el botón ON/OFF (ENCENDIDO/APAGADO). El acondicionador de aire se detiene sin haber pulsado el botón ON/ OFF (ENCENDIDO/APAGADO). No es posible ajustar el funcionamiento del temporizador del controlador remoto. En la pantalla del controlador remoto aparece “PLEASE WAIT” (POR FAVOR, ESPERE). En la pantalla del controlador remoto aparece un código de error. Se oye un ruido de drenaje de agua o rotación de motor. El ruido es mayor de lo indicado en las especificaciones. Aquí tiene la solución. (La unidad funciona normalmente). ■ Durante el modo de refrigeración, los deflectores se mueven automáticamente a la posición horizontal (inferior) tras 1 hora cuando se ha seleccionado la dirección de flujo de aire inferior (horizontal). De esta forma se evita que se acumule agua y caiga desde los deflectores. ■ Durante el modo de calefacción, los deflectores se mueven automáticamente a la posición de flujo de aire horizontal si la temperatura del flujo de aire es baja o durante el modo de descongelación. ■ Cuando cambia la dirección del flujo de aire, los deflectores se mueven a la posición ajustada tras haber detectado la posición base. ■ Estos sonidos se pueden oír cuando el refrigerante fluye por el acondicionador de aire o cuando cambia el flujo del refrigerante. ■ Estos ruidos se oyen cuando las piezas rozan entre sí debido a la expansión y contracción provocadas por los cambios de temperatura. ■ La unidad interior recoge aire que contiene gases producidos por las paredes, moquetas y muebles, así como olores atrapados en las ropas y después lo devuelve a la sala. ■ Si la temperatura y la humedad de la unidad interior son altas, esto puede suceder inmediatamente tras encender el acondicionador de aire. ■ Durante el modo de descongelación, el aire frío puede salir hacia abajo con la apariencia de vaho. ■ Durante el modo de refrigeración, puede acumularse agua y gotear de las tuberías y juntas de refrigeración. ■ Durante el modo de calefacción, puede acumularse agua y gotear del intercambiador de calor. ■ Durante el modo de descongelación, el agua del intercambiador de calor se evapora, por lo que se emite vapor de agua. ■ Encienda el equipo. En la pantalla del controlador remoto aparecerá el indicador “ ” . ■ Durante el control central, “ ” aparece en la pantalla del controlador remoto. El funcionamiento del acondicionador de aire no se puede iniciar ni detener con el controlador remoto. ■ Espere unos tres minutos. (El funcionamiento se ha detenido para proteger el acondicionador de aire). ■ ¿Está ajustado el temporizador de encendido? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el funcionamiento. ■ ¿El acondicionador de aire está conectado a un controlador remoto central? Consulte a la persona encargada de controlar el acondicionador de aire. ■ ¿Aparece “ ” en la pantalla del controlador remoto? Consulte a la persona encargada de controlar el acondicionador de aire. ■ ¿Se ha ajustado la función de auto-recuperación para caídas de tensión? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el funcionamiento. ■ ¿Está ajustado el temporizador de apagado? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para reiniciar el funcionamiento. ■ ¿El acondicionador de aire está conectado a un controlador remoto central? Consulte a la persona encargada de controlar el acondicionador de aire. ■ ¿Aparece “ ” en la pantalla del controlador remoto? Consulte a la persona encargada de controlar el acondicionador de aire. ■ ¿Los ajustes del temporizador no son válidos? Si el temporizador se puede ajustar, , o aparecerán en la pantalla del controlador remoto. ■ Se han realizado los ajustes iniciales. Espere unos 3 minutos. ■ Los dispositivos de protección se han activado para proteger el acondicionador de aire. ■ No intente reparar el equipo usted mismo. Apague inmediatamente el acondicionador de aire y póngase en contacto con su distribuidor. Asegúrese de indicar al distribuidor el nombre del modelo y la información que aparecía en la pantalla del controlador remoto. ■ Cuando se detiene el funcionamiento de refrigeración, la bomba de drenaje se activa y luego se detiene. Espere unos 3 minutos. ■ El nivel de ruido del funcionamiento interior depende de la acústica de la sala en cuestión tal y como se indica en la siguiente tabla, por lo que puede ser superior a los valores de las especificaciones, que se midieron en salas sin eco. Ejemplos de lugares Niveles de ruido No aparece nada en la pantalla del controlador remoto inalámbrico, las indicaciones apenas se ven o la unidad interior no recibe las señales a menos que el controlador remoto esté muy cerca. Salas de alta absorbencia del sonido Estudio de radiotransmisión, salas de mezclas, etc. 3 a 7 dB Salas normales Salas de baja absorbencia del sonido Sala de recepción, hall de un hotel, etc. 6 a 10 dB Oficina, habitación de hotel 9 a 13 dB ■ Las pilas apenas tienen carga. Sustitúyalas y pulse el botón Reset (Restablecimiento). ■ Si la situación no cambia al sustituir las pilas, asegúrese de que están colocadas con la polaridad correcta (+, –).

12. Especificaciones

Modelo Alimentación (Fase, Voltaje <V>/Frecuencia <Hz>) Motor del ventilador <FLA> MCA <A> MOCP <A> Dimensión (altura) <inch> Dimensión (ancho) <inch> Dimensión (profundidad) <inch> DRY <CFM> Flujo de aire (Bajo - Media - Alto) WET <CFM> Nivel de ruido (Bajo - Media - Alto) <dB> Peso neto <lbs> Modelo Alimentación (Fase, Voltaje <V>/Frecuencia <Hz>) Motor del ventilador <FLA> MCA <A> MOCP <A> Dimensión (altura) <inch> Dimensión (ancho) <inch> Dimensión (profundidad) <inch> DRY <CFM> Flujo de aire (Bajo - Media - Alto) WET <CFM> Nivel de ruido (Bajo - Media - Alto) <dB> Peso neto <lbs> Modelo PCA-A24KA PCA-A30KA PCA-A36KA PCA-A42KA Alimentación Monofase 208/230, 60 (Fase, Voltaje <V>/Frecuencia <Hz>) Motor del ventilador <FLA> 0,49 0,54 0,83 0,97 MCA <A>

Dimensión (altura) <inch> 9-1/6 Dimensión (ancho) <inch> 50-3/8 Dimensión (profundidad) <inch> 26-3/4 DRY <CFM> 530-565-600-670 565-600-635-705 775-850-920-990 810-885-955-1025 Flujo de aire (Bajo-Media 2-Media 1-Alto) WET <CFM> 495-530-565-635 530-565-600-670 705-775-850-920 740-810-885-955 Nivel de ruido (Bajo-Media 2-Media 1-Alto) <dB> 33-35-37-40 35-37-39-41 37-39-41-43 39-41-43-45 Peso neto <lbs>
