MANUAL DE USUARIO PCFY-NKMU-E MITSUBISHI

MANUAL DE INSTRUCCIONES

PARA EL USUARIO

Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto. Contenido

1. Medidas de Seguridad...................................................................... 38

2. Nombres de las piezas ..................................................................... 38

3. Configuración de la pantalla ............................................................. 42

4. Configuración de día de la semana y hora ....................................... 42

5. Manejo .............................................................................................. 42

6. Temporizador .................................................................................... 44

7. Otras funciones .............................................................................. 47

8. Selección de función ...................................................................... 48

9. Funcionamiento de emergencia del controlador remoto inalámbrico .................. 52

10. Mantenimiento y limpieza ............................................................... 52

11. Localización de fallos...................................................................... 53

12. Especificaciones ............................................................................. 55

1. Medidas de Seguridad

Antes de instalar la unidad, asegúrese de haber leído el capítulo de “Medidas de seguridad”. Las “Medidas de seguridad” señalan aspectos muy importantes sobre seguridad. Es importante que se cumplan todos. Antes de conectar el sistema, informe al servicio de suministro o pídale permiso para efectuar la conexión. Símbolos utilizados en el texto Atención: Describe precauciones que deben tenerse en cuenta para evitar el riesgo de lesiones o muerte del usuario. Cuidado: Describe las precauciones que se deben tener para evitar daños en la unidad. Símbolos utilizados en las ilustraciones : Indica una pieza que debe estar conectada a tierra. Atención:

• Para aplicaciones que no están disponibles para el público general.
• La unidad no debe ser instalada por el usuario. Pida a su distribuidor o a una empresa debidamente autorizada que se lo instale. La incorrecta instalación de la unidad puede dar lugar a goteo de agua, descarga eléctrica o fuego.
• No se suba encima ni coloque objetos sobre la unidad.
• No vierta agua sobre la unidad ni la toque con las manos húmedas. Puede producirse una descarga eléctrica.
• No rocíe gases combustibles en las proximidades de la unidad. Puede haber riesgo de incendio.
• No coloque calentadores de gas o cualquier otro aparato de llama abierta expuestos a la corriente de aire descargada por la unidad. Puede dar lugar a una combustión incompleta.
• No extraiga el panel frontal del ventilador de la unidad exterior mientras esté en funcionamiento.

• No intente reparar la unidad ni la cambie de lugar usted mismo.
• Cuando note ruidos o vibraciones que no sean normales, pare la unidad, desconecte la fuente de alimentación y póngase en contacto con su proveedor.
• No inserte nunca dedos, palos, etc. en las tomas o salidas de aire.
• Si detecta olores raros pare la unidad, desconecte el interruptor de red y consulte con su distribuidor. De lo contrario puede haber una rotura, una descarga eléctrica o fuego.
• Este aparato de aire acondicionado NO debe ser utilizado por niños ni por personas inválidas sin el control de una persona adulta.
• Los niños pequeños deben estar vigilados por personas adultas para impedir que jueguen con el equipo de aire acondicionado.
• Si se producen fugas de gas refrigerante, pare la unidad, ventile bien la habitación y avise a su proveedor. Cuidado:
• No utilice objetos puntiagudos para apretar los botones ya que podría dañarse el controlador remoto.
• No bloquee ni cubra nunca las tomas y salidas de las unidades interior y exterior.
• No limpie el controlador remoto con gasolina, trapos químicos, etc.
• No utilice la unidad durante mucho rato en ambientes húmedos, p.ej. con una puerta o ventana abierta. Si la unidad funciona en modo de enfriamiento en un lugar con mucha humedad (80% o más) durante mucho rato, la condensación del acondicionador de aire podría caer y mojar o dañar los muebles, etc.

• No toque el deflector de la salida de aire superior ni la compuerta de la salida de aire inferior durante el funcionamiento. De lo contrario podría caer la condensación y la unidad podría detenerse. Eliminación de la unidad Cuando deba eliminar la unidad, consulte con su distribuidor.

2. Nombres de las piezas

Unidad interior Velocidad del ventilador Pasos Deflector Oscilación automática Rejilla Filtro Indicación de limpieza de filtro 3 velocidades + Auto* 5 pasos PKFY-P·NHMU-E 4 velocidades + Auto* 5 pasos PCFY-P·NKMU-E Manual Larga duración 2500 horas

• Esta operación está únicamente disponible utilizando el controlador remoto, con el que se podrá poner la velocidad del ventilador en la opción “Auto”.

2. Nombres de las piezas

PMFY-P·NBMU-E Modelo empotrado en techo de 1 direcciones DeflVane ector Rejilla Louver Modelo montado en pared Filtro Filter Modelo montado en pared Entrada de aire Air intake PCFY-P·NKMU-E Modelo montado en techo Defl ector Vane Entrada de Air aire intake

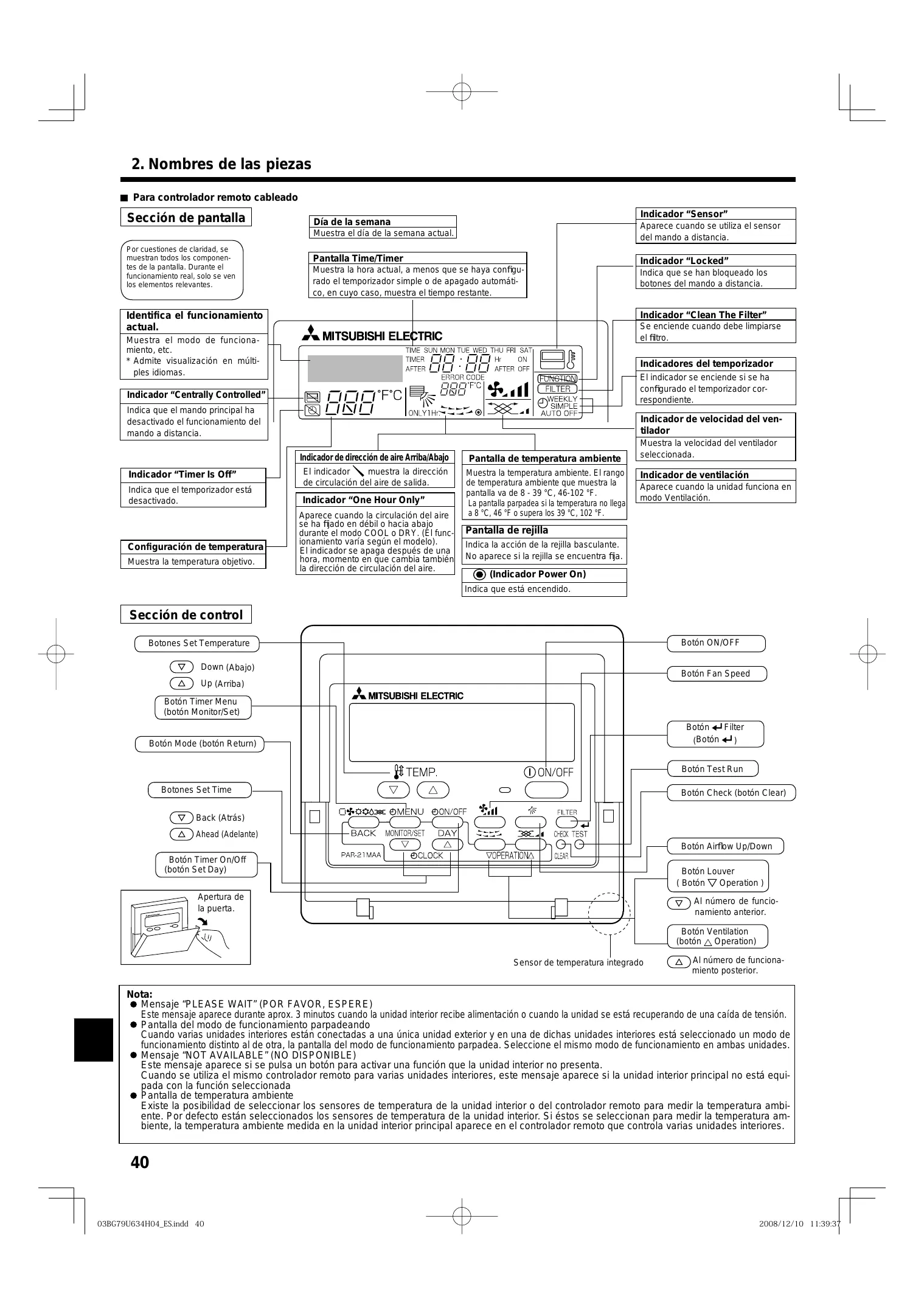

2. Nombres de las piezas

Para controlador remoto cableado Sección de pantalla Indicador “Sensor” Día de la semana Aparece cuando se utiliza el sensor del mando a distancia. Muestra el día de la semana actual. Por cuestiones de claridad, se muestran todos los componentes de la pantalla. Durante el funcionamiento real, solo se ven los elementos relevantes. Pantalla Time/Timer Muestra la hora actual, a menos que se haya configurado el temporizador simple o de apagado automático, en cuyo caso, muestra el tiempo restante. Indicador “Clean The Filter” Identifica el funcionamiento Identifies the current operation actual. Se enciende cuando debe limpiarse el filtro. Shows theeloperating mode, etc. Muestra modo de funciona* Multi-language display is supmiento, etc. ported. visualización en múlti* Admite ples idiomas. Indicadores del temporizador El indicador se enciende si se ha configurado el temporizador correspondiente. Confi guración de temperatura Temperature Setting Indicador “Locked” Indica que se han bloqueado los botones del mando a distancia. Indicador de velocidad del ventilador Indicador de dirección de aire Arriba/Abajo Pantalla de temperatura ambiente El indicador muestra la dirección de circulación del aire de salida. Muestra la temperatura ambiente. El rango de temperatura ambiente que muestra la pantalla va de 8 - 39 °C, 46-102 °F. La pantalla parpadea si la temperatura no llega a 8 °C, 46 °F o supera los 39 °C, 102 °F. Indicador “One Hour Only” Aparece cuando la circulación del aire se ha fijado en débil o hacia abajo durante el modo COOL o DRY. (El funcionamiento varía según el modelo). El indicador se apaga después de una hora, momento en que cambia también la dirección de circulación del aire. Muestra la velocidad del ventilador seleccionada. Indicador de ventilación Aparece cuando la unidad funciona en modo Ventilación. Pantalla de rejilla Indica la acción de la rejilla basculante. No aparece si la rejilla se encuentra fija. (Indicador Power On) Indica que está encendido. Sección de control Botón ON/OFF Botones Set Temperature Down (Abajo) Botón Fan Speed Up (Arriba) Botón Timer Menu (botón Monitor/Set) Botón Filter (Botón Botón Mode (botón Return) Botón Test Run Botones Set Time Botón Check (botón Clear) Back (Atrás) Ahead (Adelante) Botón Airflow Up/Down Botón Timer On/Off (botón Set Day) Botón Louver Operation ) ( Botón Apertura de la puerta. Al número de funcionamiento anterior. Botón Ventilation (botón Operation) Sensor de temperatura integrado Al número de funcionamiento posterior. Nota: Mensaje “PLEASE WAIT” (POR FAVOR, ESPERE) Este mensaje aparece durante aprox. 3 minutos cuando la unidad interior recibe alimentación o cuando la unidad se está recuperando de una caída de tensión. Pantalla del modo de funcionamiento parpadeando Cuando varias unidades interiores están conectadas a una única unidad exterior y en una de dichas unidades interiores está seleccionado un modo de funcionamiento distinto al de otra, la pantalla del modo de funcionamiento parpadea. Seleccione el mismo modo de funcionamiento en ambas unidades. Mensaje “NOT AVAILABLE” (NO DISPONIBLE) Este mensaje aparece si se pulsa un botón para activar una función que la unidad interior no presenta. Cuando se utiliza el mismo controlador remoto para varias unidades interiores, este mensaje aparece si la unidad interior principal no está equipada con la función seleccionada Pantalla de temperatura ambiente Existe la posibilidad de seleccionar los sensores de temperatura de la unidad interior o del controlador remoto para medir la temperatura ambiente. Por defecto están seleccionados los sensores de temperatura de la unidad interior. Si éstos se seleccionan para medir la temperatura ambiente, la temperatura ambiente medida en la unidad interior principal aparece en el controlador remoto que controla varias unidades interiores.

2. Nombres de las piezas

Para controlador remoto inalámbrico Área de transmisión Pantalla del controlador remoto Indicador de transmisión Indicador Timer (Temporizador)

• Por cuestiones de claridad, se muestran todos los elementos que pueden aparecer en la pantalla.
• Al pulsar el botón Reset (Restablecer) aparecen todos los elementos en pantalla. Botón ON/OFF Áreas de funcionamiento Botones Set Temperature Botón Fan Speed (cambia la velocidad del ventilador) Botón Timer Off (Desactivar temporizador) Botón Timer On (Activar temporizador) Botón Airflow (Flujo de aire, cambia hacia arriba o abajo la dirección del flujo) Botón Hour (Hora) Botón Minute (Minuto) Botón Mode (cambia el modo de funcionamiento) Botón Set Time (ajusta la hora) Botón Check Botón Test Run Cuando utilice el controlador remoto inalámbrico, apunte hacia el receptor de la unidad interior. Si el controlador remoto se utiliza unos dos minutos después de encender la unidad interior, esta puede pitar dos veces, ya que estará realizando la comprobación automática inicial. La unidad interior pitará para confirmar que ha recibido la señal transmitida desde el controlador remoto. La unidad interior puede recibir señales emitidas a un máximo de 23ft. (7 metros) en línea recta en un rango de 45° a derecha e izquierda de la unidad. Sin embargo, ciertos sistemas de iluminación, con fluorescentes o luces fuertes, pueden afectar a la capacidad de recepción de señal de la unidad interior. Si la luz de funcionamiento situada cerca del receptor de la unidad interior parpadea, será necesario inspeccionar la unidad. Para el servicio técnico, consulte a su distribuidor. Trate el controlador remoto con cuidado. Procure que no se le caiga ni sufra golpes. Además, no lo moje ni lo deje en un lugar con un alto grado de humedad. Para impedir que el controlador remoto se pierda, instale el soporte incluido con el controlador remoto en una pared y asegúrese de colocar el mando en su soporte tras su uso. Botón Louver (cambia a derecha/izquierda la dirección del flujo de aire) Botón Reset (Restablecer) Instalación/sustitución de pilas

1. Retire la cubierta superior, inserte dos pilas

AAA y vuelva a colocar la cubierta.

Cubierta superior Dos pilas AAA Inserte las pilas comenzando por el polo negativo (–). Al insertar las pilas, respete la polaridad (+, –).

2. Pulse el botón Reset (Restablecer).

Pulse el botón Reset (Restablecer) con un objeto terminado en punta.

3. Configuración de la pantalla

<Tipos de pantallas> Selección de Función Config Reloj TIME SUN

El ajuste de idioma de la pantalla se puede cambiar a español utilizando la selección de función del controlador remoto. Consulte la sección 8, punto [4]-1 para cambiar el ajuste de idioma. El ajuste inicial es inglés. Selección de Función: configure las funciones y rangos disponibles para el mando a distancia (funciones de temporizador, restricciones de funcionamiento, etc.). Config Reloj: configure el día de la semana u hora actual. Pantallas Standard Control: visualice y configure el estado de funcionamiento del sistema de acondicionamiento de aire. Visualizar Temporizad: visualice el temporizador configurado actualmente (semanal, temporizador simple o apagado automático). Temporizador: configure el funcionamiento de cualquiera de los temporizadores (semanal, simple o apagado automático). <Cómo cambiar la pantalla> Para dirigirse a A : mantenga pulsado el botón Mode y el botón Timer On/Off durante 2 segundos. Para dirigirse a B : presione el botón Timer Menu. Para dirigirse a C : presione el botón Mode (Return). Para dirigirse a D : presione cualquiera de los botones Set Time ( o ).

4. Configuración de día de la semana y hora

Configuración del día de la semana Visualización de día. de la semana y hora TIME SUN Configuración de la hora TIME SUN

TEMP. Nota: El día y la hora no aparecerán si se ha desactivado la utilización del reloj en la Selección de Función.

1. Pulse o

del botón Set Time 1 para que muestre el indicador 2.

2. Pulse el botón Timer On/Off (Set Day) 9 para fijar el día.

• Cada pulsación avanza el día que se muestra en 3: Sun Mon Fri Sat.

3. Pulse el botón Set Time apropiado 1 según sea necesario para configurar la hora.

• Mientras mantiene pulsado el botón, la hora (en 4) avanzará primero en intervalos de un minuto, luego en intervalos de diez minutos y después en intervalos de una hora.

4. Después de realizar las configuraciones apropiadas en los Pasos 2 y 3,

pulse el botón Filter 4 para fijar los valores.

5. Manejo

5.1. Encendido y apagado <Para poner en marcha> Pulse el botón ON/OFF 1.

• Se encienden la lámpara de encendido 1 y la pantalla. Nota: Cuando se reinicia la unidad, las configuraciones iniciales son las siguientes.

Configuraciones del Mando a distancia Modo Último valor configurado Configuración de la temperatura Último valor configurado Velocidad del ventilador Último valor configurado Circulación del aire hacia COOL o DRY Salida horiz. *1 Arriba/Abajo HEAT Último valor Modo configurado *2 FAN Salida horiz. *1 *1 Es posible que se aplique el último ajuste en función de la unidad interior. *2 En caso de que la última configuración sea oscilante, el flujo del aire puede ser descendente 4 dependiendo del tipo de la unidad interior. <Para detener el funcionamiento> Pulse de nuevo el botón ON/OFF 1.

• Se oscurecen la lámpara de encendido 1 y la pantalla. Nota: Aunque pulse una vez más el botón de encendido ON/OFF inmediatamente después de apagar el aparato, el acondicionador de aire no se pondrá en marcha hasta pasados tres minutos. Esto tiene como fin evitar daños en los componentes internos.

5. Manejo

5.2. Selección de modo Pulse el botón de modos de funcionamiento ( cione el modo de funcionamiento 2. Modo de enfriamiento ) 2 y selec- Modo secado Modo de ventilador Modo de calefacción Modo automático (enfriamiento/calefacción) Funcionamiento automático De acuerdo con la temperatura ajustada, el funcionamiento de refrigeración comenzará si la temperatura de la sala es demasiado alta. El modo de calefacción comenzará si la temperatura de la sala es demasiado baja. Durante el funcionamiento automático, si la temperatura de la sala cambia y permanece 1,5 °C, 3 °F o más por encima de la temperatura ajustada durante 3 minutos, el acondicionador de aire cambiará a modo de refrigeración. Asimismo, si la temperatura permanece 1,5 °C , 3°F o más por debajo de la temperatura ajustada durante 3 minutos, el acondicionador de aire cambiará a modo de calefacción. Modo de enfriamiento 3 minutos (cambio de calefacción a refrigeración) Temperatura ajustada +1,5°C, +3°F Nota: El número de velocidades del ventilador disponibles depende del tipo de unidad conectada. Recuerde, además, que algunas unidades no ofrecen ajuste “Auto”. En los siguientes casos, la velocidad real del ventilador generada por la un dad diferirá de la velocidad mostrada en la pantalla del mando a distancia.

1. Mientras la pantalla muestra “STAND BY” (CALENTANDO) o “DEFROST”

2. Cuando la temperatura del intercambiador de calor es baja en modo de calefacción (por

ejemplo, inmediatamente después de que se active el modo de calefacción). 3. En modo HEAT, cuando la temperatura ambiente de la habitación es superior al valor de configuración de la temperatura.

4. Cuando la unidad esté en modo DRY.

Ajuste automático de la velocidad del ventilador (controlador remoto inalámbrico) El ajuste se ha de efectuar en el controlador remoto inalámbrico solo cuando el ventilador no está ajustado a la velocidad predeterminada. El ajuste no se ha de efectuar en el controlador remoto cableado cuando el ventilador está ajustado a la velocidad predeterminada. Esta escena no es necesaria para el equipo del controlador remoto inalámbrico que es una parte optativa para PCFY-P·NKMU-E. 1 Pulse el botón SET con un objeto afilado. Continúe la operación cuando se apague la pantalla del controlador remoto. MODEL SELECT parpadea y se ilumina el nº de modelo A . 2 Pulse el botón AUTO STOP parpadea y se ilumina el nº de ajuste B. (ajuste nº 01: sin ventilador en velocidad automática) Temperatura ajustada Temperatura ajustada -1,5°C, -3°F 3 minutos (cambio de refrigeración a calefacción) Como la temperatura ambiente se ajusta automáticamente para mantener una temperatura efectiva fija, el modo de refrigeración se activa un par de grados por encima de la temperatura ajustada (y el modo de calefacción, un par de grados por debajo) una vez alcanzada dicha temperatura (modo automático de ahorro de energía). 3 Pulse los botones TEMP para poner el nº de ajuste 02. (nº ajuste 02: con ventilador en velocidad automática) Si se ha equivocado al efectuar la operación, pulse el botón ON/OFF vuelva a empezar desde el procedimiento 2. 4 Pulse el botón SET con un objeto afilado. MODEL SELECT y el nº de modelo se iluminan durante 3 segundos y a continuación se apagan.

ON/OFF 5.3. Ajuste de la temperatura Para disminuir la temperatura de la habitación: Pulse el botón 3 para fijar la temperatura deseada. En el visor aparecerá la temperatura seleccionada 3. 5.4. Ajuste de la velocidad del ventilador Pulse el botón Fan Speed 5 tantas veces como sea necesario con el sistema en funcionamiento.

• Cada pulsación cambia la potencia. La velocidad seleccionada actualmente se muestra en 5.
• La secuencia de cambio y las configuraciones disponibles son las siguientes. Velocidad del ventilador MODE 4 velocidades

Velocidad 2 Speed Velocidad 3 Speed Velocidad 4 Auto Auto Speed

FAN AUTO STOP VANE AUTO START CHECK LOUVER

min TEST RUN RESET CLOCK 5.5. Ajuste de la dirección del flujo de aire <Para cambiar la dirección de circulación del aire hacia Arriba/Abajo> Con la unidad en funcionamiento, pulse el botón Airflow Up/Down 6 tantas veces como sea necesario.

• Cada pulsación cambia la dirección. La dirección actual se muestra en 6.
• La secuencia de cambio y las configuraciones disponibles son las siguientes. Flujo de aire Modelo de 5 pasos*1 Pantalla Velocidad Speed 1 1 TEMP

Para aumentar la temperatura de la habitación: 3 para fijar la temperatura deseada. Pulse el botón En el visor aparecerá la temperatura seleccionada 3.

• Las gamas de ajuste de temperaturas disponibles son las siguientes: Enfriamiento y secado: 19 - 30°C, 67 - 87 °F Calefacción:

17 - 28°C, 63 - 83 °F

19 - 28°C, 67 - 83 °F

• La pantalla parpadea 8 °C - 39 °C, 46 °F - 102 °F para informar si la temperatura de la habitación es inferior o superior a la que se visualiza.

MODEL SELECT Modelo de 4 pasos Pantalla Oscilación Swing Auto

(Horiz.) (Horiz.) Auto * 3 velocidades

Velocidad 1 Velocidad 2 Velocidad 3 Auto Auto * Velocidad 1 Velocidad 2 Velocidad 3 Velocidad 4

• Recuerde que durante el funcionamiento oscilante (Swing), la indicación direccional en la pantalla no cambia en sincronización con los álabes direccionales en la unidad.
• Algunos modelos no admiten configuraciones direccionales. *1. Únicamente para el control remoto MA, otro control remoto mostrará lo mismo que el modelo de 4 pasos. *2. PKFY-P·NBMU-E no tiene ningún despliegue de oscilación. *3. Ajuste de la directión del flujo de aire <Auto> COOL / FAN / DRY: Configuración 1 (Horizontal), HEAT: Configuración 5 (Hacia abajo 5)

• Sólo para el controlador remoto MA. Se necesita poner la velocidad del ventilador en automático para poder utilizar el controlador remoto inalámbrico.

5. Manejo

Nota: Las direcciones disponibles dependen del tipo de unidad conectada. Recuerde, además, que algunas unidades no ofrecen una configuración “Auto”. En los siguientes casos, la dirección real del aire diferirá de la dirección indicada en la pantalla del mando a distancia.

1. Mientras la pantalla muestra “STAND BY” (CALENTANDO) o “DEFROST”

2. Inmediatamente después de iniciar el modo calentador (durante la

espera para la realización del cambio).

3. En modo calentador, cuando la temperatura ambiente de la sala sea

superior a la configuración de la temperatura. <[Manual] Para cambiar la dirección del flujo del aire a la derecha o izquierda>

• No es posible utilizar el botón de las rejillas 7.
• Detenga el funcionamiento de la unidad, sujete la palanca de las rejillas y ajuste la dirección deseada.
• No se debe ajustar con la dirección hacia el interior si la unidad se encuentra en el modo de enfriamiento o secado, ya que existe el riesgo de condensación y de goteo de agua. Cuidado: Al realizar el procedimiento anterior, asegúrese de tomar las medidas necesarias para evitar caídas. 5.6. Ventilación Para combinación LOSSNAY

5.6.1. Para controlador remoto cableado

Para hacer funcionar el renovador de aire junto con la unidad interior: Pulse el botón ON/OFF 1.

• El indicador Vent aparece en la pantalla (en 8). Ahora el renovador de aire funcionará automáticamente cuando funcione la unidad interior. Para hacer funcionar sólo el renovador de aire cuando la unidad interior no esté funcionando: Pulse el botón Ventilation 8 mientras la unidad interior se encuentre apagada.
• La lámpara de encendido (On) (en 1) y el indicador de Ventilación (en 8) se encenderán. Para cambiar la potencia del renovador de aire: Pulse el botón Ventilation según sea necesario.
• Cada pulsación cambia la configuración según se muestra a continuación. Sin indicador No display (Stop) (Alta) (High) (Baja) (Low) (OFF) Nota: En las configuraciones de algunos modelos, el ventilador en la unidad interior puede activarse aun cuando se configure el renovador de aire para que funcione independientemente.

6. Temporizador

6.1. Para controlador remoto cableado Puede utilizar la Selección de Función para seleccionar cuál de los tres tipos de temporizador utilizar: 1 temporizador semanal, 2 temporizador simple o 3 temporizador automático.

6.1.1. Temporizador semanal

El temporizador semanal puede utilizarse para configurar hasta ocho funciones para cada día de la semana.

• Cada función puede consistir en cualquiera de las siguientes: hora de encendido y apagado junto a una configuración de la temperatura, sólo hora de encendido y apagado o sólo configuración de la temperatura.
• Cuando la hora actual alcanza la hora configurada en este temporizador, el acondicionador de aire realiza la acción configurada por el temporizador. El tiempo necesario para la configuración de la hora para este temporizador es de 1 minuto. Nota: *1. El temporizador semanal, el temporizador simple y el temporizador automático no pueden utilizarse al mismo tiempo. *2. El temporizador semanal no funcionará si se da alguna de las siguientes condiciones. La función de temporizador está desactivada; el sistema se encuentra en un estado anómalo; hay una sesión de prueba en curso; se está llevando a cabo una autoprueba o una prueba del mando a distancia; el usuario está configurando una función; el usuario está configurando el temporizador; el usuario está configurando el día actual de la semana o la hora; el sistema se encuentra bajo el control central. (En concreto, el sistema no llevará a cabo operaciones (encendido o apagado de la unidad, configuración de la temperatura) que estén desactivadas cuando se produzcan estas condiciones.) <Cómo configurar el temporizador semanal>

1. Asegúrese de que se encuentra en la pantalla de control estándar y de

que el indicador del temporizador semanal 1 se muestra en la pantalla.

2. Pulse el botón Timer Menu 2, de modo que aparezca en la pantalla “Set

Up” (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”). 3. Pulse el botón Timer On/Off (Set Day) 9 para configurar el día. Cada pulsación avanza la pantalla 3 a la próxima configuración en la secuencia que “Sun” se indica a continuación: “Sun Mon Tues Wed Thurs Fri Sat” (Domingo Lunes Martes Miércoles Jueves Viernes Sábado Domingo) “Fri” “Sat” “Sun Mon Tues Wed Thurs Fri Sat”... (Viernes Sábado Domingo Lunes Martes Miércoles Jueves Viernes Sábado).

4. Pulse el botón

Operation (7 o 8) según sea necesario para seleccionar el número de operación apropiado (1 a 8) 4.

• La información introducida en los Pasos 3 y 4 seleccionará una de las celdas de la matriz ilustrada a continuación. (La pantalla del mando a distancia en la izquierda muestra cómo se mostraría la pantalla cuando se configura Operación 1 para el domingo con los valores indicados a continuación). Matriz de configuración N° de op. No. 1 No. 2

de Funcionamiento. Operation No. Confi Dayguración Setting del día <Valores de Operación 1 para el domingo> Iniciar el funcionamiento del acondicionador de aire a las 8:30, con la temperatura fijada en 73 °F. <Valores de Operación 2 para todos los días> Apagar el acondicionador de aire a las 10:00. Nota: Configurando el día a “Sun Mon Tues Wed Thurs Fri Sat”, puede configurar la misma operación a la misma hora todos los días. (Por ejemplo: la Operación 2 arriba mencionada es la misma para todos los días de la semana). SUN

WEEKLY TEMP. Muestra la configuración de la hora Muestra la operación seleccionada (encendido o apagado)

• No aparece si no se ha configurado la operación. FILTER CLEAR

Muestra la temperatura fijada

• No aparece si no se ha fijado la temperatura.

6. Temporizador

6.1.2. Temporizador simple

<Configuración del temporizador semanal>

5. Pulse el botón Set Time apropiado 1 según sea necesario para fijar

la hora deseada (en 5).

• Durante su pulsación, la hora avanza primero en intervalos de un minuto, luego en intervalos de diez minutos y finalmente en intervalos de una hora.

6. Pulse el botón ON/OFF 1 para seleccionar la operación deseada

(encendido o apagado), en 6.

• Cada pulsación cambia al siguiente valor en la secuencia que se indica a continuación: sin indicación (sin configuración) “ON” “OFF”.

7. Pulse el botón Set Temperature apropiado 3 para fijar la temperatura

• Cada pulsación cambia la configuración en la secuencia que se indica a continuación: sin indicación (sin configuración)

sin indicación. (Rango disponible: el rango de configuración es de 12 °C, 53 °F a 30 °C, 87 °F. El rango real de control de temperatura, sin embargo, variará según el tipo de unidad conectada).

8. Después de realizar las configuraciones apropiadas en los Pasos 5, 6

y 7, pulse el botón Filter 4 para guardar los valores. Para borrar los valores actualmente configurados para la operación seleccionada, pulse y suelte rápidamente el botón Check (Clear) 0 una vez.

• El valor de la hora mostrada cambiará a “—:—” y desaparecerán tanto los valores de encendido/apagado como el de temperatura. (Para borrar todas las configuraciones del temporizador semanal de una vez, mantenga pulsado el botón Check (Clear) 0 durante dos o más segundos. La pantalla empezará a parpadear, indicando que se han borrado todos los ajustes). Nota: Sus datos nuevos se cancelarán si pulsa el botón Mode (Return) 2 antes de pulsar el botón Filter 4. Si ha configurado dos o más operaciones diferentes para la misma hora exactamente, sólo se realizará la operación con el número más elevado.

9. Repita los Pasos 3 a 8 según sea necesario para completar tantas

celdas disponibles como desee. 10.Pulse el botón Mode (Return) 2 para regresar a la pantalla de control estándar y completar el procedimiento de configuración. 11.Para activar el temporizador, pulse el botón Timer On/Off 9, de modo que el indicador “Timer Off” desaparezca de la pantalla. Asegúrese de que ya no se muestre el indicador “Timer Off”.

• Si no hay ajustes del temporizador, el indicador “Timer Off” parpadeará en la pantalla. Puede configurar el temporizador simple de cualquiera de las tres formas siguientes.
• Sólo hora de puesta en marcha: el acondicionador de aire comenzará a funcionar cuando haya transcurrido el tiempo fijado.
• Sólo hora de parada: el acondicionador de aire se detendrá cuando haya transcurrido el tiempo fijado.
• Horas de puesta en marcha y de parada: el acondicionador de aire comienza a funcionar y se detiene cuando hayan transcurrido las horas respectivas. El temporizador simple (puesta en marcha y parada) puede configurarse sólo una vez en un periodo de 72 horas. La configuración de la hora se realiza en aumentos de una hora. Nota: *1. El temporizador semanal, el temporizador simple y el temporizador automático no pueden utilizarse al mismo tiempo. *2. El temporizador simple no funcionará si se da cualquiera de las condiciones siguientes. El temporizador está desactivado, el sistema está en estado anómalo, está realizándose una prueba de funcionamiento, el mando a distancia está realizando una autoevaluación o diagnóstico, el usuario está seleccionando una función o configurando el temporizador, el sistema está bajo control central. (En estas condiciones, la operación de encendido y apagado está deshabilitada).

AFTER SIMPLE TEMP. <Cómo configurar el temporizador simple> Configuración del temporizador <Cómo visualizar los valores fijados del temporizador semanal>

AFTER Valores fijados del temporizador SIMPLE Acción (encendido o apagado)

• Se muestra “— —” si no hay configuración. SUN TIMER

1. Asegúrese de que se muestra en la pantalla el indicador del temporizador semanal (en 1).

2. Pulse el botón Timer Menu 2 de modo que se indique en la pantalla

3. Pulse el botón Timer On/Off (Set Day) 9 según sea necesario para

seleccionar el día que desea visualizar.

4. Pulse el botón Operation o

( 7 o 8 ) según sea necesario para cambiar el funcionamiento del temporizador mostrado en la pantalla (en 9).

• Cada pulsación, avanzará a la próxima operación del temporizador, en el orden de configuración de la hora.

5. Para cerrar el monitor y regresar a la pantalla Standard Control, pulse

el botón Mode (Return) de 2. <Para desactivar el temporizador semanal> Pulse el botón Timer On/Off 9 de modo que aparezca “Timer Off” en Press the Timer On/Off button 9 so that “Timer Off” appears at .

WEEKLY <Para activar el temporizador semanal> Pulse el botón Timer On/Off 9 de modo que el indicador “Timer Off” (en ) se oscurezca. TIME SUN

1. Asegúrese de que se encuentra en una pantalla de control estándar y

de que el indicador de temporizador simple se muestra en la pantalla (en 1). Cuando aparezca una indicación distinta de la del temporizador simple, cámbielo a SIMPLE TIMER (TEMPORIZADOR SIMPLE) utilizando la selección n de funciones del temporizador del mando a distancia (véase 8.[4]-3(3)).

2. Pulse el botón Timer Menu 2, de modo que aparezca en la pantalla

“Set Up” (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”). 3. Pulse el botón ON/OFF 1 para mostrar los valores configurados actuales de encendido o apagado del temporizador simple. Pulse el botón una vez para ver el tiempo restante hasta el encendido y luego de nuevo para ver el tiempo restante hasta el apagado. (El indicador ON/ OFF aparece en 3).

• Temporizador “ON”: el acondicionador de aire comenzará a funcionar cuando haya transcurrido el número de horas especificado.
• Temporizador “OFF”: el acondicionador de aire se detendrá cuando haya transcurrido el número de horas especificado.

4. Mostrando “ON” u “OFF” en 3: pulse el botón Set Time 1 apropiado

según sea necesario para fijar las horas hasta el encendido (si se muestra “ON”) o las horas hasta el apagado (si se muestra “OFF”) en 4.

• Rango disponible: 1 a 72 horas

5. Para fijar las horas hasta el encendido y el apagado, repita los Pasos 3 y 4.

• Recuerde que las horas de encendido y apagado no pueden fijarse en el mismo valor.

6. Para borrar la configuración de encendido o apagado actual: Muestre

el valor configurado de encendido o apagado (véase el paso 3) y luego pulse el botón Check (Clear) 0 para borrar la configuración de la hora a “—” en 4. (Si desea utilizar sólo un valor de configuración de encendido o una configuración de apagado, asegúrese de que la configuración que no desea utilizar se muestra como “—”).

6. Temporizador

7. Después de completar los Pasos 3 y 6 arriba mencionados, pulse el

botón Filter 4 para fijar el valor. Nota: Sus configuraciones nuevas se cancelarán si pulsa el botón Mode (Return) 2 antes de pulsar el botón Filter 4. Ejemplo 2: Inicie el temporizador con la hora de apagado fijada más temprano que la de encendido. Configuración de encendido: 5 horas Configuración de apagado: 2 horas AFTER OFF

8. Pulse el botón Mode (Return) 2 para regresar a la pantalla de control

estándar. 9. Pulse el botón Timer On/Off 9 para iniciar la cuenta atrás del temporizador. Cuando el temporizador está funcionando, su valor es visible en la pantalla. Asegúrese de que el valor del temporizador sea visible y apropiado. Al inicio del temporizador

La pantalla muestra el valor de apagado del temporizador (las horas restantes para el apagado). SIMPLE

3 horas después del inicio del temporizador

AFTER La pantalla cambia para mostrar el valor de encendido del temporizador (las horas restantes para el encendido). La hora indicada es el valor configurado de encendido (5 horas) “- el valor” configurado de apagado (2 horas) = 3 horas. SIMPLE <Visualización de las configuraciones actuales del temporizador simple> Configuración del temporizador 5 horas después del inicio del temporizador

El acondicionador de aire se activa y continúa funcionando hasta que alguien lo apague. SIMPLE AFTER OFF SIMPLE

1. Asegúrese de que el indicador del temporizador simple está visible en

2. Pulse el botón Timer Menu 2, para que aparezca “Monitor” en la

• Si el temporizador simple de encendido o apagado está funcionando, su valor actual aparecerá en 6.
• Si se han fijado ambos valores, encendido y apagado, aparecen alternativamente ambos valores.

3. Pulse el botón Mode (Return) 2 para cerrar la pantalla del monitor y

regresar a la pantalla de control estándar. <Para desactivar el temporizador simple...> Pulse el botón Timer On/Off 9 para que la configuración del temporizador ya no aparezca en la pantalla (en 7).

6.1.3. Temporizador de apagado automático

Este temporizador comienza la cuenta atrás cuando el acondicionador de aire comienza a funcionar y apaga el acondicionador cuando haya transcurrido el tiempo fijado. Los valores disponibles abarcan desde 30 minutos a 4 horas, en intervalos de 30 minutos. Nota: *1. El temporizador semanal, el temporizador simple y el temporizador automático no pueden utilizarse al mismo tiempo. *2. El temporizador Auto Off no funcionará si se dan cualquiera de las siguientes condiciones. El temporizador está desactivado, el sistema está en estado anómalo, está realizándose una prueba de funcionamiento, el mando a distancia está realizando una autoevaluación o diagnóstico, el usuario está seleccionando una función o configurando el temporizador, el sistema está bajo control central. (En estas condiciones, la operación de encendido y apagado está deshabilitada). AFTER OFF

SIMPLE <Para iniciar el temporizador simple…> Pulse el botón Timer On/Off 9 para que la configuración del temporizador sea visible en 7. AUTO OFF TEMP. Ejemplos Si se han configurado las horas de encendido y apagado en el temporizador simple, el funcionamiento y la pantalla son según se indica a continuación. Ejemplo 1: Inicie el temporizador con la hora de encendido fijada más temprano que la de apagado. Configuración de encendido: 3 horas Configuración de apagado: 7 horas

Al inicio del temporizador AFTER SIMPLE La pantalla muestra la configuración de encendido del temporizador (las horas restantes para llegar al encendido). 3 horas después del inicio del temporizador

SIMPLE SIMPLE La pantalla cambia para mostrar el valor de apagado del temporizador (las horas restantespara el apagado). La hora mostrada es el valor configurado de apagado (7 horas) “- el valor” configurado de encendido (3 horas) = 4 horas. 7 horas después del inicio del temporizador El acondicionador de aire se desactiva y permanece así hasta que alguien lo reinicie.

<Cómo configurar el temporizador de apagado automático> Configuración del temporizador AFTER OFF AUTO OFF

1. Asegúrese de que usted se encuentre en una pantalla de control

estándar y que el indicador del temporizador de apagado automático Auto Off se muestre en la pantalla (en 1). Cuando aparezca una indicación distinta de la del temporizador de apagado automático, cámbielo a AUTO OFF TIMER (TEMPORIZADOR DE APAGADO AUTOMÁTICO) utilizando la selección de funciones de la configuración de funciones del temporizador del mando a distancia (véase 8.[4]–3 (3)).

2. Mantenga pulsado el botón Timer Menu 2 durante 3 segundos, para

que aparezca “Set Up” en la pantalla (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”).

3. Pulse el botón Set Time apropiado 1 según sea necesario para configurar la hora de apagado (en 3).

4. Pulse el botón Filter 4 para fijar la configuración.

Nota: Los datos introducidos se cancelarán si pulsa el botón Mode (Return) 2 antes de pulsar el botón Filter 4.

5. Pulse el botón Mode (Return) 2 para completar el procedimiento de

configuración y regresar a la pantalla de control estándar. 6. Si el acondicionador de aire ya está funcionando, el temporizador comienza inmediatamente la cuenta atrás. Asegúrese de comprobar que el valor fijado del temporizador aparece correctamente en la pantalla. 2008/12/10 11:39:54

6. Temporizador

<Comprobación de la configuración actual del temporizador de apagado automático> 6.2. Para controlador remoto inalámbrico Configuración del temporizador TIMER AFTER OFF

1. Asegúrese de que “Auto Off” esté visible en la pantalla (en 1).

2. Mantenga pulsado el botón Timer Menu 2 durante 3 segundos, para

que se indique en la pantalla “Monitor” (en 4).

• El tiempo restante para el apagado aparece en 5.

3. Para cerrar el monitor y regresar a la pantalla Standard Control, pulse

el botón Mode (Return) de 2.

<Para desactivar temporizador de apagado automático...> Mantenga pulsado el botón Timer On/Off 9 durante 3 segundos para que aparezca “Timer Off” (en 6) y desaparezca el valor del temporizador (en 7).

AUTO OFF Alternativamente, desconecte el acondicionador de aire. El valor del temporizador (en 7) desaparecerá de la pantalla. AUTO STOP

AUTO START (TIMER SET).

• Se puede fijar la hora mientras parpadee el símbolo siguiente. Temporizador de apagado : Parpadea A Temporizador de encendido : Parpadea A

min 2 Use los botones para fijar la hora deseada. 3 Cancelación del temporizador. Para cancelar el temporizador de apagado, presione el botón AUTO STOP Para cancelar el temporizador de encendido, presione el botón AUTO OFF <Para iniciar el temporizador de apagado automático...> Mantenga pulsado el botón Timer On/Off 9 durante 3 segundos. Desaparece la indicación “Timer Off” (en 6) y la configuración del temporizador aparece en la pantalla (en 7). Alternativamente, encienda el acondicionador de aire. El valor del temporizador aparecerá en 7. AFTER

• Es posible combinar el temporizador de encendido con el de apagado.
• Al presionar el botón ON/OFF del mando a distancia durante el modo de temporizador para parar la unidad se cancelarán los temporizadores.
• Si no ha ajustado la hora actual, no podrá utilizar la función del temporizador. O FF

7. Otras funciones

7.1. Bloqueo de los botones del mando a distancia (límite de función de Operación) Si lo desea, puede bloquear los botones del mando a distancia. Puede utilizar la selección de funciones del mando a distancia para elegir el tipo de bloqueo que desea usar. (Para más información sobre selección del tipo de bloqueo, consulte la sección 8, punto [4]-2(1)). Específicamente, puede utilizar cualquiera de los dos tipos de bloqueo que se indican a continuación. 1 Bloquear todos los botones: bloquea todos los botones en el mando a distancia. 2 Bloquear todo excepto ON/OFF (encendido/apagado): bloquea todos los botones excepto el botón ON/OFF. Nota: Aparece en la pantalla el indicador “Locked” (bloqueado) para indicar que los botones están bloqueados en este momento. Indicador de bloqueo TIME SUN FUNCTION

• Si pulsa un botón bloqueado, parpadeará en la pantalla el indicador “Locked” (en 1).

<Cómo desbloquear los botones>

1. Mientras pulsa el botón Filter 4, pulse y mantenga pulsado el botón

ON/OFF 1 durante 2 segundos para que el indicador “Locked” desaparezca de la pantalla (en 1). FILTER DAY CLOCK <Cómo bloquear los botones>

1. Mientras pulsa el botón Filter 4, pulse y mantenga pulsado el botón

ON/OFF 1 durante 2 segundos. Aparece en la pantalla el indicador “Locked” (en 1) indicando que está activado el bloqueo.

• Si el bloqueo se ha deshabilitado en Function Selection, la pantalla mostrará el mensaje “Not Available” (no disponible) cuando pulse los botones según se describe anteriormente. CHECK TEST OPERATION CLEAR

7. Otras funciones

7.2. Indicación de códigos de error ERROR CODE ON/OFF Lámpara ON (parpadeando) Código de error Nº unidad Si ha introducido un número telefónico al cual llamar en caso de problemas, la pantalla mostrará este número. (Puede configurarlo en la Selección de Función. Para más información, consulte la sección 8). Si parpadean la lámpara ON y el código de error: esto significa que el acondicionador de aire está estropeado y su funcionamiento se ha detenido (y no puede reanudarse). Tome nota del número de unidad indicado y del código de error; luego desconecte la alimentación del acondicionador de aire y llame a su distribuidor o proveedor de servicio técnico. Cuando se pulsa el botón Check: CALL:XXXX XXX:XXX ERROR CODE

ON/OFF ON/OFF Código de error Si solo parpadea el código de error (mientras la lámpara ON permanece encendida): continúa el funcionamiento, pero puede existir un problema en el sistema. En este caso, debe anotar el código de error y luego llamar a su distribuidor o proveedor de servicio técnico para asesoramiento.

• Si ha introducido un número de teléfono al cual llamar en caso de problemas, pulse el botón Check para mostrarlo en la pantalla. (Puede configurarlo en la Selección de Función. Para más información, consulte la sección 8).

8. Selección de función

Selección de funciones del controlador remoto El ajuste de las siguientes funciones del controlador remoto se puede cambiar utilizando el modo Selección de función del controlador remoto. Cambie el ajuste cuando sea necesario. Ítem 1 Ítem 2 Ítem 3 (Contenido de ajuste)

1. Cambio de idioma

Ajuste del idioma que aparece en el indicador

• El indicador puede aparecer en distintos idiomas (“CHANGE LANGUAGE”)

2. Límite de funciones

(“SELECCIÓN DE FUNCIÓNES”)

3. Selección de modo

(“SELECCIÓN DE

4. Cambio de indicador

(“MOSTRAR MODO”) (1) Ajuste del límite de funciones (bloqueo de funciones) (“FUNCIÓN BLOQUEADA”)

• Ajuste del rango de límite de funcionamiento (bloqueo de funcionamiento) (2) Uso del ajuste de modo automático (“SELECCIÓN MODO AUTO”)

• Ajuste del uso (o no) del modo de funcionamiento “automático” (3) Ajuste del límite de rango de temperatura (“LIMIT TEMP CONSIGNA”)

• Ajuste del rango de temperatura (máximo, mínimo)

• Selección del controlador remoto principal o secundario (2) Uso del ajuste del reloj (“RELOJ”) (3) Ajuste de la función de temporizador (“TEMPORIZA-DOR SEMANAL”) (4) Ajuste de número de contacto en caso de error (“CALL.”)

• Ajuste del uso (o no) de la función de reloj
• Ajuste del tipo de temporizador (1) Ajuste del indicador de temperatura °C/°F (“TEMP. GRADOS °C/°F”)

• Ajuste de la unidad de temperatura (°C o °F) que debe aparecer en el indicador (2) Ajuste del indicador de temperatura del aire de aspiración (“MOSTRAR TEMP.”) (3) Ajuste del indicador de refrigeración/calefacción automática (“MOSTRAR F/C EN AUTO”)

• Ajuste del uso (o no) del indicador de temperatura del aire (aspiración) del interior
• Ajuste del uso (o no) del indicador de “Cooling” (Refrigeración) o “Heating” (Calefacción) durante el funcionamiento en modo automático

• Si se conectan dos controladores remotos a un grupo, uno de los controladores debe seleccionarse como secundario.

• Indicador del número de contacto en caso de error
• Ajuste del número de teléfono

8. Selección de función

[Diagrama de flujo de selección de función] Idioma ajustado (inglés) Indicador normal (Indicador que aparece cuando Normal display when thede airaire conditioner is not running) el(Display acondicionador está apagado) Mantenga pulsado Eand y presione botón button D durante segundos. Hold down the el botón button press elthe for dos 2 seconds. Mantenga pulsado E y presione el botón Hold down theel botón button and press the D durante buttondos forsegundos. 2 seconds. Modo de selección de función del selection controladormode remoto Remote controller function Ítem1 Item 1 Cambio de idioma E Pulse el botónPress de modo funcionamiento. thede operation mode button. G Pulse el botónPress TIMERthe MENU (MENÚ DE TEMPORIZADOR). TIMER MENU button. D Pulse el botónPress TIMERthe ON/OFF (ACTIVAR/DESACTIVAR TIMER ON/OFF button. TEMPORIZADOR). Ítem2 Item 2 Indicador de Dot display puntos Chinese French Japanese Item 3 Selección de función OFF no1 no2

OFF OFF El ajuste de función bloqueada no se utiliza (valor de ajuste inicial). El bloqueo de funcionamiento está ajustado excepto para los botón On/Off (encendido y apagado). El bloqueo de funcionamiento está ajustado para todos los botones. El modo automático aparece al seleccionar el modo de funcionamiento (valor de ajuste inicial). El modo automático no aparece al seleccionar el modo de funcionamiento. El límite de rango de temperatura no está activo (valor de ajuste inicial). El rango de temperatura se puede cambiar en modo de refrigeración/ secado. El rango de temperatura se puede cambiar en modo de secado. El rango de temperatura se puede cambiar en modo automático. Modo de funcionamiento arriba/abajo para panel de elevación del filtro automático No es necesario ajustar este modo. Para más información sobre el funcionamiento, consulte el MANUAL DE INSTRUCCIONES de piezas opcionales (panel). Modo de circulación del aire en dirección fija No es necesario ajustar este modo. Para más información sobre el funcionamiento, consulte el MANUAL DE INSTRUCCIONES de la unidad interior. Selección de modo El controlador remoto será el controlador principal (valor de ajuste inicial). El controlador remoto será el controlador secundario.

Se puede utilizar la función de reloj (valor de ajuste inicial). OFF La función de reloj no se puede utilizar. Se puede utilizar el temporizador semanal (valor de ajuste inicial). Se puede utilizar el temporizador de apagado automático. Se puede utilizar el temporizador simple. No se puede utilizar el modo de temporizador. Cambio de indicador OFF Los números de contacto ajustados no aparecen en caso de error (valor de ajuste inicial). CALL- Los números de contacto ajustados aparecen en caso de error.

OFF Se utiliza la unidad de temperatura °C (valor de ajuste inicial). Se utiliza la unidad de temperatura °F. Aparece la temperatura del aire de la habitación (valor de ajuste inicial). No aparece la temperatura del aire de la habitación. “Automatic cooling” (Refrigeración automática) o “Automatic heating” (Calefacción automática) aparece cuando está en funcionamiento el modo automático (valor de ajuste inicial). En el modo automático, sólo aparece “Automatic” (Automático).

8. Selección de función

[Ajuste detallado] [4]–1. Ajuste de Cambio de idioma Se puede seleccionar el idioma que aparece en el indicador de puntos.

• Presione el botón [ MENU] G para cambiar el idioma. 1 Inglés (GB), 2 Alemán (D), 3 Español (E), 4 Ruso (RU), 5 Italiano (I), 6 Chino (CH), 7 Francés (F), 8 Japonés (JP) Consulte la tabla del indicador de puntos. [4]–2. Límite de funciones (1) Ajuste del límite de funciones (bloqueo de funciones)
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 no1: Se realiza el ajuste de bloqueo de funcionamiento en todos los botones salvo en el botón [ ON/OFF]. 2 no2: Se realiza el ajuste de bloqueo de funcionamiento en todos los botones. 3 OFF (Valor del ajuste inicial): No se realiza el bloqueo de funcionamiento.
• Para que el bloqueo de funcionamiento sea válido en la pantalla normal, hay que presionar los botones (Presione y mantenga pulsados a la vez los botones [FILTER] y [ ON/OFF] durante dos segundos) en la pantalla normal una vez que se ha realizado el ajuste anterior. (2) Uso del ajuste de modo automático Cuando se conecta el controlador remoto a la unidad que tiene ajustado el modo funcionamiento automático, se pueden realizar los siguientes ajustes.
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON (Valor del ajuste inicial): Aparece el modo automático cuando se selecciona el modo de funcionamiento. 2 OFF: No aparece el modo automático cuando se selecciona el modo de funcionamiento. (3) Ajuste del límite de rango de temperatura Una vez que se realiza el ajuste, se puede cambiar la temperatura dentro del rango establecido.
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 LIMIT TEMP MODO FRÍO: El rango de temperatura se puede cambiar en modo refrigeración/secado. 2 LIMIT TEMP MODO CALOR: El rango de temperatura se puede cambiar en modo calefacción. 3 LIMIT TEMP MODO AUTO: El rango de temperatura se puede cambiar en modo automático. 4 OFF (ajuste inicial): No está activo el límite de rango de temperatura.
• Cuando se ajusta una posición distinta de la de desactivación (OFF), se ajusta a la vez el límite de rango de temperatura en modo refrigeración, calefacción y automático. No obstante, no se puede limitar el rango cuando no ha cambiado el rango de temperatura establecido.
• Para disminuir o aumentar la temperatura, presione el botón [ TEMP. ( ) o ( )] F.
• Para cambiar el ajuste de límite superior y el ajuste de límite inferior, presione el botón [ ] H. El ajuste seleccionado parpadeará y la temperatura podrá ajustarse.
• Rango ajustable Modo Refrigeración/Secado: Límite inferior: 19°C a 30°C, 67 °F a 87 °F Límite superior: 30°C a 19°C, 87 °F a 67 °F Modo Calefacción: Límite inferior: 17°C a 28°C, 63 °F a 83 °F Límite superior: 28°C a 17°C, 83 °F a 63 °F Modo Automático: Límite inferior: 19°C a 28°C, 67 °F a 83 °F Límite superior: 28°C a 19°C, 83 °F a 67 °F [4]–3. Ajuste de selección de modo (1) Ajuste del controlador remoto principal/secundario
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 Principal: El controlador será el principal. 2 Secundario: El controlador será el secundario. (2) Uso del ajuste del reloj
• Para cambiar el ajuste, presione el botón [ ON/OFF] D . 1 ON: Se puede usar la función de reloj. 2 OFF: No se puede usar la función de reloj. (3) Ajuste de la función de temporizador
• Para cambiar el ajuste, presione el botón [ ON/OFF] D (Elija una de las siguientes funciones). 1 TEMPORIZADOR SEMANAL (Valor del ajuste inicial): Se puede usar el temporizador semanal. 2 APAGADO AUTOMÁTICO: Se puede usar el temporizador de desactivación automática. 3 TEMPORIZADOR SIMPLE: Se puede usar el temporizador simple. 4 TEMPORIZADOR APAGADO: No se puede usar el modo temporizador.
• Cuando el uso del ajuste de reloj está desactivado (OFF), no se puede usar el “TEMPORIZADOR SEMANAL”. (4) Ajuste de número de contacto en caso de error
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 CALL OFF: Los números de contacto establecidos no aparecen en el indicador en caso de error. 2 CALL **** *** ****: Los números de contacto establecidos aparecen en el indicador en caso de error. CALL_: El número de contacto se puede ajustar cuando la pantalla aparece según se muestra arriba.
• Ajuste de los números de contacto Para ajustar los números de contacto, proceda del siguiente modo. Mueva el cursor parpadeante para ajustar los números. Presione el botón [ TEMP. ( ) y ( )] F para mover el cursor a la derecha (izquierda). Presione el botón [ CLOCK ( ) y ( )] (Reloj) C para ajustar los números. [4]–4. Ajuste del cambio de indicador (1) Ajuste del indicador de temperatura °C/°F
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 °C: Se utiliza la unidad de temperatura en °C. 2 °F: Se utiliza la unidad de temperatura en °F. (2) Ajuste del indicador de temperatura del aire ambiente
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON: Aparece la temperatura del aire de aspiración. 2 OFF: No aparece la temperatura del aire de aspiración. (3) Ajuste del indicador de refrigeración/calefacción automática
• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON: Aparece la posición “Automatic cooling” (Refrigeración automática) o “Automatic heating” (Calefacción automática) en el modo automático. 2 OFF: Sólo aparece la posición “Automatic” (Automático) en el modo automático.

8. Selección de función

[Tabla del indicador de puntos] Idioma ajustado English German Spanish Russian Italian Chinese French Japanese English German Spanish Russian Italian Chinese French Japanese Tiempo espera de arranque Waitingdefor start-up Modo Operation mode funcionamiento Enfriamiento Cool Secado Dry Calefacción Heat Automático Auto Automático Auto(Cool) (Enfriamiento) Automático Auto(Heat) (Calefacción) Ventilador Fan Ventilación Ventilation Espera Stand by (calentando) (Hot adjust) Descongelación Defrost Temperatura ajustada Set temperature Velocidad del ventilador Fan speed Botón no disponible Not use button Comprobación Check (Error)(error) Prueba de funcionamiento Test run Auto-revisión Self check Selección de función en la unidad Unit function selection Ajuste deof ventilación Setting ventilation Idioma ajustado Cambio de idioma Selección de función Ajuste de límite de funcionamiento de una operación Utilización del ajuste de modo automático Ajuste de límite de rango de temperatura Límite de temperatura modo refrigeración/día Límite de temperatura modo de calefacción Límite de temperatura modo automático Selección de modo Ajuste de controlador remoto MAIN (PRINCIPAL) Ajuste de controlador remoto SUB (SECUNDARIO) Utilización del ajuste del reloj Ajuste del día de la semana y la hora Ajuste del temporizador Visualización del temporizador Temporizador semanal Modo de temporizador apagado Temporizador de apagado automático Temporizador simple Ajuste de número de contacto en caso de avería Cambio de indicación Ajuste de visualización de temperatura °C/°F Ajuste de visualización de la temperatura del aire de la habitación Ajuste de visualización de refrigeración/ calefacción automática

9. Funcionamiento de emergencia del controlador remoto inalámbrico

Cuando no puede utilizar el controlador remoto Cuando se agoten las pilas del controlador remoto o éste tenga algún fallo, puede llevar a cabo el funcionamiento de emergencia mediante los botones de emergencia que se encuentran del controlador. A Luz DEFROST/STAND BY (DESCONGELACIÓN/RESERVA) B Luz de funcionamiento C Interruptor de funcionamiento de emergencia (calefacción) D Interruptor de funcionamiento de emergencia (refrigeración) E Receptor Inicio del funcionamiento

• Para poner en funcionamiento el modo de enfriamiento, mantenga D durante más de 2 segundos. apretado el botón
• Para poner en funcionamiento el modo de calefacción, mantenga apretado el botón C durante más de 2 segundos. Nota:
• Los detalles correspondientes al modo de emergencia aparecen a continuación. Los detalles correspondientes al MODO DE EMERGENCIA aparecen a continuación.

Modo de funcionamiento Temperatura Velocidad del ventilador Dirección del flujo de aire REFRIGERACIÓN 24°C, 75 °F Alta Horizontal Parada del funcionamiento

• Para detener el funcionamiento, pulse el botón durante más de 2 segundos. CALEFACCIÓN 24°C, 75 °F Alta Hacia abajo 4 (5) D o el botón

10. Mantenimiento y limpieza

TEMP. FILTER Retirada del filtro Cuidado:

• Al retirar el filtro, tenga cuidado de protegerse los ojos del polvo. Asimismo, si para hacerlo tiene que subirse a un taburete, tenga cuidado de no caerse.
• Una vez retirado el filtro, no toque las partes metálicas que hay en la unidad interior, ya que puede causarle heridas. ON/OFF Indica que el filtro necesita una limpieza. Limpie el filtro. Cuando restablezca el indicador “FILTER” (Filtro) Cuando presiona el botón [FILTER] (Filtro) dos veces sucesivamente después de haber limpiado el filtro, el indicador se apagará y se restablecerá. Nota: Cuando se controlan dos o más tipos diferentes de unidad interior, el periodo de limpieza difiere con el tipo de filtro. Cuando llega el momento de limpiar la unidad principal, aparece “FILTER” (Filtro). Cuando se apague el indicador del filtro, el tiempo acumulado se reajustará. “FILTER” (Filtro) indica el periodo de limpieza en que se usó el acondicionador de aire bajo las condiciones generales de aire interior por tiempo. Ya que el grado de suciedad depende de las condiciones ambientales, limpie el filtro de acuerdo con las circunstancias. El periodo acumulado de limpieza del filtro difiere según el modelo. Esta indicación no está disponible en el controlador remoto inalámbrico. Limpieza de los filtros
• Limpie los filtros con ayuda de una aspiradora. Si no tiene aspiradora, golpee suavemente los filtros contra un objeto sólido para desprender el polvo y la suciedad.
• Si los filtros están especialmente sucios, lávelos con agua tibia. Tenga cuidado de aclarar bien cualquier resto de detergente y deje que los filtros se sequen completamente antes de volver a ponerlos en la unidad. Tire hacia afuera de los dos botones situados en las esquinas de la rejilla de entrada y levante el filtro. Cuidado:
• No seque los filtros colocándolos al sol o con una fuente de calor como el de una estufa eléctrica; podrían deformarse.
• No lave los filtros en agua caliente (más de 50°C, 122°F) ya que se deformarían.
• Cerciórese de que los filtros están siempre instalados. El funcionamiento de la unidad sin filtros puede provocar un mal funcionamiento.
• Antes de empezar la limpieza, apague la fuente de alimentación.
• Las unidades interiores están equipadas con un filtro que elimina el polvo del aire aspirado. Limpie el filtro usando los métodos indicados en las ilustraciones siguientes.

10. Mantenimiento y limpieza

PMFY-P·NBMU-E PCFY-P·NKMU-E

1 Abra la rejilla de admisión. 2 Sujete la perilla del filtro y luego tire del filtro hacia arriba en la dirección de la flecha. Al colocar el filtro después de la limpieza, asegúrese de introducir el filtro lo suficiente hasta que encaje en el tope. A Filtro B Rejilla de admisión C Perilla D Tope 1 Pulsando el botón PUSH de parte externa de la rejilla de admisión ésta se abrirá. 2 Un filtro que tenga una rejilla de admisión se puede extraer tirando de él.

11. Localización de fallos

¿Problemas? El acondicionador de aire no calienta o refrigera bien. Aquí tiene la solución. (La unidad funciona normalmente). Limpie el filtro (el flujo de aire se reduce cuando el filtro está sucio o atascado). Compruebe el ajuste de temperatura y modifique la temperatura ajustada. Asegúrese de que hay espacio suficiente alrededor de la unidad exterior. ¿Está bloqueada la entrada o la salida de aire de la unidad interior? ¿Ha dejado abierta una puerta o ventana? Cuando comienza el modo de calefacción, al principio no sale aire caliente de la unidad interior. Durante el modo de calefacción, el acondicionador de aire se detiene antes de alcanzar la temperatura ajustada para la habitación. El aire caliente no empieza a salir hasta que la unidad interior se ha calentado lo suficiente. Cuando la temperatura exterior es baja y la humedad es alta, puede formarse escarcha en la unidad exterior. Si esto sucede, la unidad exterior iniciará la operación de descongelación. Una vez transcurridos unos 10 minutos, se reanudará el funcionamiento normal. Durante el modo de refrigeración, los deflectores se mueven automáticamente a la posición horizontal (inferior) tras 1 hora cuando se ha seleccionado la dirección de flujo de aire inferior (horizontal). De esta forma se evita que se acumule agua y caiga desde los deflectores. La dirección del aire cambia durante el funcionamiento o no es posible cambiar la dirección del flujo de aire. Durante el modo de calefacción, los deflectores se mueven automáticamente a la posición de flujo de aire horizontal si la temperatura del flujo de aire es baja o durante el modo de descongelación. Cuando cambia la dirección del flujo de aire, los deflectores siempre se mueven arriba y abajo antes de detenerse en la posición ajustada. Se oye un sonido de agua fluyendo o, en ocasiones, una especie de silbido. Se oye un traqueteo o un chirrido. Hay un olor desagradable en la sala. La unidad interior expulsa un vaho o humo blanco. Cuando cambia la dirección del flujo de aire, los deflectores se mueven a la posición ajustada tras haber detectado la posición base. Estos sonidos se pueden oír cuando el refrigerante fluye por el acondicionador de aire o cuando cambia el flujo del refrigerante. Estos ruidos se oyen cuando las piezas rozan entre sí debido a la expansión y contracción provocadas por los cambios de temperatura. Estos ruidos se oyen cuando las piezas rozan entre sí debido a la expansión y contracción provocadas por los cambios de temperatura. Si la temperatura y la humedad de la unidad interior son altas, esto puede suceder inmediatamente tras encender el acondicionador de aire. Durante el modo de descongelación, el aire frío puede salir hacia abajo con la apariencia de vaho.

11. Localización de fallos

¿Problemas? La unidad exterior expulsa agua o vapor. Aquí tiene la solución. (La unidad funciona normalmente). Durante el modo de refrigeración, puede acumularse agua y gotear de las tuberías y juntas de refrigeración. Durante el modo de calefacción, puede acumularse agua y gotear del intercambiador de calor. Durante el modo de descongelación, el agua del intercambiador de calor se evapora, por lo que se emite vapor de agua. El indicador de operación no aparece en la pantalla del controlador remoto. El acondicionador de aire no funciona siquiera pulsando el botón ON/ OFF. La pantalla del modo de funcionamiento del controlador remoto desaparece. En la pantalla del controlador remoto aparece “ Encienda el equipo. En la pantalla del controlador remoto aparecerá el indicador “ ¿Está desconectado el interruptor de red de la unidad interior? Conecte el interruptor de red. Al reiniciar el acondicionador de aire poco después de apagarlo, no funciona al pulsar el botón ON/OFF (ENCENDIDO/APAGADO). El acondicionador de aire funciona sin haber pulsado el botón ON/OFF (ENCENDIDO/APAGADO). Espere unos tres minutos. (El funcionamiento se ha detenido para proteger el acondicionador de aire) ¿Está ajustado el temporizador de encendido? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el funcionamiento. ¿El acondicionador de aire está conectado a un controlador remoto central? Consulte a la persona encargada de controlar el acondicionador de aire. ” en la pantalla del controlador remoto? ¿Aparece “ Consulte a la persona encargada de controlar el acondicionador de aire. ¿Se ha ajustado la función de auto-recuperación para caídas de tensión? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el funcionamiento. ¿Está ajustado el temporizador de apagado? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para reiniciar el funcionamiento. ¿El acondicionador de aire está conectado a un controlador remoto central? Consulte a la persona encargada de controlar el acondicionador de aire. ¿Aparece “ ” en la pantalla del controlador remoto? Consulte a la persona encargada de controlar el acondicionador de aire. ¿Los ajustes del temporizador no son válidos? Si el temporizador se puede ajustar, WEEK LY , SIMPLE o AU TO OF F aparecerán en la pantalla del controlador remoto. Se han realizado los ajustes iniciales. Espere unos 3 minutos. El acondicionador de aire se detiene sin haber pulsado el botón ON/OFF (ENCENDIDO/APAGADO). No es posible ajustar el funcionamiento del temporizador del controlador remoto. En la pantalla del controlador remoto aparece “PLEASE WAIT” (POR FAVOR, ESPERE). En la pantalla del controlador remoto aparece un código de error. Se oye un ruido de drenaje de agua o rotación de motor. El ruido es mayor de lo indicado en las especificaciones. Durante el control central, “ ” aparece en la pantalla del controlador remoto. El funcionamiento del acondicionador de aire no se puede iniciar ni detener con el controlador remoto. Los dispositivos de protección se han activado para proteger el acondicionador de aire. No intente reparar el equipo usted mismo. Apague inmediatamente el acondicionador de aire y póngase en contacto con su distribuidor. Asegúrese de indicar al distribuidor el nombre del modelo y la información que aparecía en la pantalla del controlador remoto. Cuando se detiene el funcionamiento de refrigeración, la bomba de drenaje se activa y luego se detiene. Espere unos 3 minutos. El nivel de ruido de servicio en interiores se ve afectado por la acústica de acuerdo con la siguiente tabla y será superior a la especificación de ruido, la cual fue medida en una sala sin eco. Ejemplos de lugares Niveles de ruido No aparece nada en la pantalla del controlador remoto inalámbrico, las indicaciones apenas se ven o la unidad interior no recibe las señales a menos que el controlador remoto esté muy cerca. La luz de funcionamiento situada junto al receptor del controlador remoto inalámbrico de la unidad interior parpadea. Cuando el modo de calentamiento está apagado o durante el modo de ventilación, sale aire caliente de la unidad interior de forma intermitente. Salas de alta absorbencia del Salas normales sonido Salas de baja absorbencia del sonido Estudio de radiotransSala de recepción, hall misión, salas de mezde un hotel, etc. clas, etc. Oficina, habitación 3 a 7 dB 6 a 10 dB de hotel 9 a 13 dB Las pilas apenas tienen carga. Sustitúyalas y pulse el botón Reset (Restablecimiento). Si la situación no cambia al sustituir las pilas, asegúrese de que están colocadas con la polaridad correcta (+, –). La función de autodiagnóstico se ha activado para proteger el acondicionador de aire. No intente reparar el equipo usted mismo. Apague inmediatamente el acondicionador de aire y póngase en contacto con su distribuidor. Asegúrese de indicar al distribuidor el nombre del modelo. Cuando otra unidad interior está funcionando en modo de calentamiento, la válvula de mando se abre y se cierra de vez en cuando para mantener la estabilidad del sistema de aire acondicionado. Esta operación se detiene al cabo de un rato.

• Si ello provoca un aumento inadmisible en la temperatura ambiente de salas pequeñas, etc. detenga la unidad interior temporalmente.

12. Especificaciones

Serie PKFY PKFY-P06NBMU-E Modelo Alimentación Refrigeración <BTU/h> Calefacción <BTU/h> Altura <inch> Ancho <inch> Dimensión Profundidad <inch> Peso neto <Ibs> Régimen de flujo de aire del ventilador SECO <CFM>

HÚMEDO <CFM>

(bajo-medio2-medio1-alto) Nivel de ruido <dB(A)> (bajo-medio2-medio1-alto) Capacidad Refrigeración <BTU/h> Calefacción <BTU/h> Altura <inch> Dimensión Ancho <inch> 37-13/16 Profundidad <inch> Peso neto <Ibs> Régimen de flujo de aire del ventilador SECO 350-390-420-460 <CFM>

HÚMEDO <CFM>

330-370-400-440 (bajo-medio2-medio1-alto) Nivel de ruido <dB(A)> 29-32-34-36 (bajo-medio2-medio1-alto) Capacidad Modelo Alimentación Refrigeración <BTU/h> Calefacción <BTU/h> Altura <inch> Dimensión (Panel) Ancho <inch> Profundidad <inch> Peso neto (Panel) <Ibs> Régimen de flujo de aire del ventilador SECO <CFM>

HÚMEDO <CFM>

(bajo-medio2-medio1-alto) Nivel de ruido <dB(A)> (bajo-medio2-medio1-alto) Capacidad PMFY-P15NBMU-E 230-250-280-300 200-220-250-270 1. La capacidad del modo refrigeración/calefacción indica el valor máximo del funcionamiento bajo las siguientes condiciones. Refrigeración : Interior 27°C DB, 81°F DB/19°C WB, 66°F WB, Exterior 35°C DB, 95°F DB Calefacción : Interior 20°C DB, 68°F DB, Exterior 7°C DB, 45°F DB/ 6°C WB, 43°F WB Margen de aplicación El margen de temperaturas de trabajo de la serie Y tanto de la unidad interior como de la exterior, es el que se indica a continuación. Cuidado: El uso del acondicionador de aire fuera de estos márgenes de temperatura y humedad puede dar lugar a serias averías. Modo Enfriamiento Calefacción Unidad exterior PUHY 15°C - 24°C WB, 59˚F - 75˚F WB –5°C - 43°C DB, 23˚F - 110˚F DB 15°C - 27°C DB, 59˚F - 81˚F DB –15°C - 15,5°C WB, 5˚F - 60˚F WB Unidad interior Nota:Como humedad estándar aplicable, recomendamos un margen entre el 30 y el 80% de humedad relativa, tanto para la unidad exterior como para la interior. Atención: Si el acondicionador de aire funciona pero no genera fresco ni calefacción en la habitación (dependiendo del modelo), consulte con su distribuidor ya que puede tratarse de una fuga de refrigerante. Debe preguntar al responsable del mantenimiento si existe o no una fuga de refrigerante cuando se lleve a cabo la reparación. El refrigerante cargado en el acondicionador de aire es seguro y normalmente no tiene fugas. No obstante, si existe pérdida de gas refrigerante en el interior y entra en contacto con las llamas del calentador de un ventilador, calentador, horno o aparato similar, se generarán sustancias nocivas.
