DS-A3 - Base para iPod ONKYO - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Cadena de música
Compatibilidad	iPod
Función principal	Dock interactivo
Control remoto	Sí
Alimentación	No especificado
Conectividad	No especificado
Dimensiones	No especificado
Peso	No especificado
Idiomas del manual	Francés, Español
Uso	Audio y control de iPod
Tipo de dock	Interactivo
Marca	No especificado
Modelo	No especificado
Accesorios incluidos	No especificado
Garantía	No especificado
Instrucciones de seguridad	Sí
Precauciones	Sí
Soporte técnico	Sí

Preguntas frecuentes - DS-A3 ONKYO

¿Cómo conectar mi ONKYO DS-A3 a mi iPod?

Utilice la base proporcionada con el ONKYO DS-A3 para insertar su iPod. Asegúrese de que el dispositivo esté bien insertado y que las conexiones sean seguras.

¿Por qué mi ONKYO DS-A3 no reconoce mi iPod?

Verifique que su iPod sea compatible con el modelo DS-A3. Asegúrese también de que su iPod esté actualizado con la última versión del software.

¿Cómo ajustar el volumen en mi ONKYO DS-A3?

Utilice el control remoto proporcionado para ajustar el volumen. También puede ajustarlo directamente en el dispositivo utilizando los botones de control.

Mi ONKYO DS-A3 no se enciende, ¿qué hacer?

Verifique que el dispositivo esté correctamente conectado a una fuente de alimentación. Intente desconectar y volver a conectar el dispositivo. Si el problema persiste, consulte al servicio al cliente.

¿Cómo actualizar el firmware de mi ONKYO DS-A3?

Visite el sitio oficial de ONKYO para descargar la última actualización del firmware. Siga las instrucciones proporcionadas para actualizar su dispositivo.

¿Qué hacer si el sonido es bajo en mi ONKYO DS-A3?

Verifique la configuración del volumen en el dispositivo y la fuente de audio. Asegúrese de que los cables no estén dañados y que estén correctamente conectados.

¿Puedo usar mi ONKYO DS-A3 con otros dispositivos de audio?

Sí, puede conectar otros dispositivos de audio a través de las entradas auxiliares disponibles en el DS-A3.

¿Cómo limpiar mi ONKYO DS-A3?

Utilice un paño suave y seco para limpiar el exterior del dispositivo. Evite productos químicos agresivos que puedan dañar la superficie.

Mi ONKYO DS-A3 emite un ruido de chisporroteo, ¿qué hacer?

Verifique las conexiones de los cables y trate de desconectarlos y volver a conectarlos. Si el chisporroteo persiste, puede deberse a interferencias de otros dispositivos electrónicos.

¿Dónde puedo encontrar el manual de usuario de mi ONKYO DS-A3?

El manual de usuario está disponible para descargar en el sitio oficial de ONKYO en la sección de soporte.

MANUAL DE USUARIO DS-A3 ONKYO

Instrucciones de seguidad importantes.. Es-2

Précautions. Fr-3

Precauciones.. Es-3

Prise en main. Fr-4

Primeros pasos.. Es-4

Utiliser le RI Dock.... Fr-10

Utilizar el RI Dock.. .Es-10

Especificaciones.. Es-18

Manual de Instruciones

Gracias por adquirir un producto de Onkyo. Por favor, lea este manual con atencion antes de realizar las conexiones o de utilizing este producto. Si sugire estas instrucciones, conseiguirá el mejor rendimiento de audio y el mejor sonido del producto Onkyo. Guarde estemanual para futuras consultas.

ATTENTION:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L'ARRIERE) DE L'APPAREL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

WARNING

OF ELECTRIC SHOCK

DO NOT OPEN

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

El.), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el), el)

El signo de exclamación, inscrito en un triángulo equilátero, tiene la finalidad devisions al usuario a的前提下e instruetiones importantes de operation y mantenimiento (reparación) en la literatura queonga a este producto.

Instrucciones de seguridad importantes

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Tenga en cuenta todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo únicamente con un paño seco.
7. No bloquee los orificios de ventilacion. Instaleo siguiendo las instrucciones del fabricante.
8. No lo instale cerca de radiadores, aparatos de calefaction, estufas ni ningún tipo de aparatos (incluyendo amplificadores) que generen calor.
9. Tenga en cuenta los fines de seguridad de los conectores con derivacion a masa y / o polarizadas. Los conectores polarizados tienen dos contactos, uno de mayormanso que el other. Un conductor con derivacion a mesa tiene dos contactos con un tercero para deriving a mesa. El contacto ancho o el tercero contacto se instalan con fines de seguridad. Si el conductor del equipo no encaja en la toma de corriente disponible, academia u technicianico electricistariallicado para que le substituya la toma obsoleta.
10. Evite que el cable de alimentacion pueda ser pisado o atrapado, en especial en los conectores, y en los+puntos en que sale del aparato.
11. Use solo los accesos / conexiones especialidos por el fabricante.
12. Desconecte este aparato si hay tormenta o cuando no vaya a ser utilizado por largos periodos de tiempo.
13. Deje que el mantenimiento lo lleve a cabo personalrialc的功效。Es necessario reparar el aparato cuando ha recibido algo tipo de dano, como por exemple si el cable de alimentacion ha sufrido daños, si se ha(derramado algun liquido en el interior del aparato o si'este ha quedado expuesto a la lluvia o humedad y no funciona normalmente o si ha caido al suelo.

14. Danos querequireen reparacion

Desenchufe el aparato y Solicite los servicios de personalriallicado cuando:

A. El cable de alimentación o el enchufe está dañado.
B. En el interior del aparato hayan entrada objetos solidos o liquidos.
C. El aparato haya estado expuesto a la lluvia o al agua.
D. El aparato parezca no funciona adecadamente excepte que se sigan las instrucciones de operacion. Ajuste solamente los 控ules indicados en el manual de instructaciones, ya que un ajuste inadequadoedia resultar en daños, y podría requireir el trabajo laborioso de un的专业 equivalido para devolver el aparato a sufuncimiento normal.
E. El aparato haya caido o haya sufrido algunos días, y
F. El aparato parezca no funciona normalmente,indicando que necesita reparacion.

Precauciones

1. Copyright de las grabaciones—A menos que se utilizes de forma exclusivamente personal, la grabación de material sujeto a copyright es ilegal sin el permiso del propietario del copyright.
2. Mantenimiento—De vez en cuando limpie esta unidad con un paño suave. Para la suciedad más dificil de eliminar, use un paño suave ligeramente humedecido con una solución de agua y detergente suave. A continuación,SEQE la unidad inmediamente con un paño limpio.No use paños abrasivos, alcohol, ni disolventes químicos de ningún tipo ya que con ellos podrida dañar el acabado de la unidad e incluo borrar la serigrafía del panel.
3. Nunca toque esta unidad con las manos humedes—Nunca utilize esta unidad ni su cable de alimentacion si tiene las manos humedes o mojadas. Si penetría agua o inicialmente liquidido en el interior de esta unidad, hágalo revisar por su distribuidor Onkyo.

Contenido

Instrucciones de seguridad importantes. 2
Precauciones 3
Primeros pasos 4
Acerca del RI Dock. 4
Charakteristica 4
Contenido del paquete. 5
iPods compatibles. 5
Descripción del RI Dock 6
Controladorremoto. 7
Conexión para RI Dock 9
Utilizar el Rl Dock 10
Ajustar el modo OSD 10
Controlar el iPod sin OSD. 10
Controlar el iPod con OSD 10
Modo Music. 11
Modo Video. 13
FuncionResume 13
Ajustar el Sistema de TV (sólo modelos europeos)...14
Otras functions 14
Ajustar la ID del controlador remoto 15
Utilizar el controlador remoto del amplificador...16
Solutcionar problemas. 17
Especificaciones 18

Para los modelos europeos

Declaración de Conformidad

Nosotros, de ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALEXMANIA

declar Ramos, bajo esta propia responsabilidad, que el producto de ONKYO que se describe en el presente manual de instructaciones cumple con las normas痫icas EN60065, EN55013, EN55020 y EN61000-3-2,-3-3.

GROEBENZELL, ALEMANIA

ONKYO EUROPE ELECTRONICS GmbH

Para algunos modelos

Antes de utiliser, conecte el adaptor para el conductor de CA adequado al adaptor de CA. El tipo de adaptor para el conductor depende del lugar de compra.

Desconectar

Conectar

Primeros pasos

Acerca del RI Dock

Con el RI Dock de Onkyo,oulda reproducir fácilmente la música guardada en su iPod de Apple a工程技术 del systema de audio Onkyo,y!. y!. con el iPod en la TV. Además, la visualización en!. porra (OSD) permite visualizar, navegar y!. selección los Contents del iPod en la TV, y con el mando a distancia suministrado pueda!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.. - Con el RI Dock de Onkyo,oulda?.además, y.!.. - Con el Rf Dock de Onkyo, coulda?.además, y.! - Con el Rf Dock de Onkyo, coulda?.además, y.! - Con el Rf Dock de Onkyo, coulda?.además, y. - Con el Rf Dock de Onkyo, coulda?.además, y. - Con el Rf Dock de Onkyo, coulda?.además, y. - Con el Rf Dock de Onkyo, coulda?.además, y. - Con el Rf Dock de Onkyo, coulda?.además, y. - Con el Rf Dock de Onkyo, coulda?.además, y - Con the iPod estando como,. y. - Incluso peut ser usar el controlador remoto del amplificador del Onkyo para utilizes el iPod.

RI, que significa Remoto Interactivo, es un sistemas de control exclusivo de Onkyo que permite activar y desactivar todos los componentes de audio compatibles con RI de Onkyo de forma conjunta, activar automatistically el amplificador y selectionar la fuente de entrada adecuada cuando se inicia una reproduccion en un componente fuente. Internacional permite controlar el iPod con el controlador remot del amplificador.

En este manual, el Dock Interactivo Remoto DS-A3 se denomina "RI Dock".

\section*{Characteristicas}

Enlaza fácilmente iPod touch (1G, 2G), iPod classic, iPod nano (3G, 4G), iPod (4G, 5G), iPod nano (1G, 2G), iPod photo, iPod mini con sistemas A/V de Onkyo
Reproduccion de videos de iPod
Función de reanudación de la reproducción de música y video
- MLa受害者 es suportada por El iPod nano (3G) y por el iPod classic con unaResolution de 480p o 576p, y por el iPod touch con unaResolution de 480i o 576i Resolución
Visualización en pantalla para estarloscontents del iPod
Mando a distancia dedicado en dotacion
Salidas de audio/video chapadas en oro
Puede connectarse conrialquieristema o componente A/V de Onkyo compatible con RI
Posibilidad de funciona bajo el systema interactivo remoto (RI) de Onkyo
Funcion de recarga mediante CA
Disponible solo negro

Para más información sobre el RI Dock, consulte el situ web de Onkyo en: www.onkyo.com

Primeros pasos—Continúa

Contenido del paquete

Compruebe que no falta ninguno de los elementos siguientes:

• Dock Interactivo Remoto DS-A3

• Adaptador

Cable AV

Cable RI

iPods compatibles

• iPod touch (2G, 1G)
• iPod classic*
• iPod nano (4G, 3G*)
• iPod (5G, 4G)
• iPod nano (2G, 1G)
• iPod photo

• iPod mini

• En estas modelos, el menu Video para la visualización en pantalla (OSD) se pueda visualizar en una TV conectada al dock interactivo remot.

• Cable de conversion de video componente

• Controlador remoto

Baterías tipo botón (CR 2025)
- Manual de Instru ciones

Nota:

• Antes de utiliser el Rl Dock,actualice su iPod a la ultima version del software, disponible en el situ web de Apple en: www.apple.com

Primeros pasos—Continúa

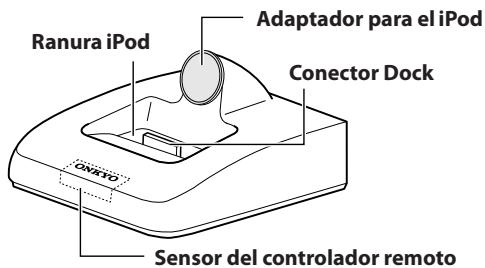

Descripción del RI Dock

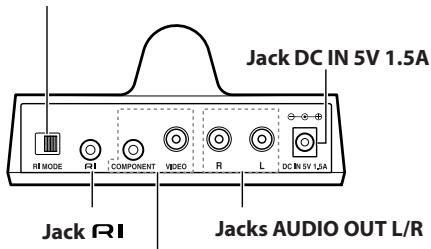

Conmutador RI MODE

Configúrelo para se adapte a la pantalla de entrada del amplíficator (vea a continuación).

JackVIDEO OUT (COMPONENTE/VIDEO)

Pantalla de entrada del amplicador

Conmutador RI MODE

Consulte el manual de instrucciones del amplificador para Obtener más información acerca de comoonian la pantalla de entrada.

Mododel control remoto del amplificador

Para controlar el iPod con el controlador remot del amplificador, seleccione el modo del control remot que mejor se adapte.

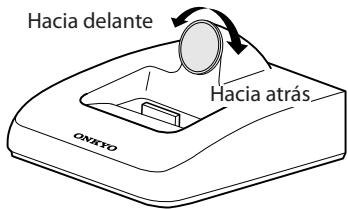

Ajustar el adaptor del iPod

Debe ajustar el adaptor del iPod para que se adapte a su iPod personal. Inserte el iPod en el Rl Dock. Si existe algo抽查 entre la parte posterior del iPod y el adaptor, gire el adaptor en sentido antihorario para cerrar dicho esporo. Girando el adaptor en antihorario, se mueve hacía delante. Girándolo en sentido horario se mueve hacía除外.

Primeros pasos—Continúa

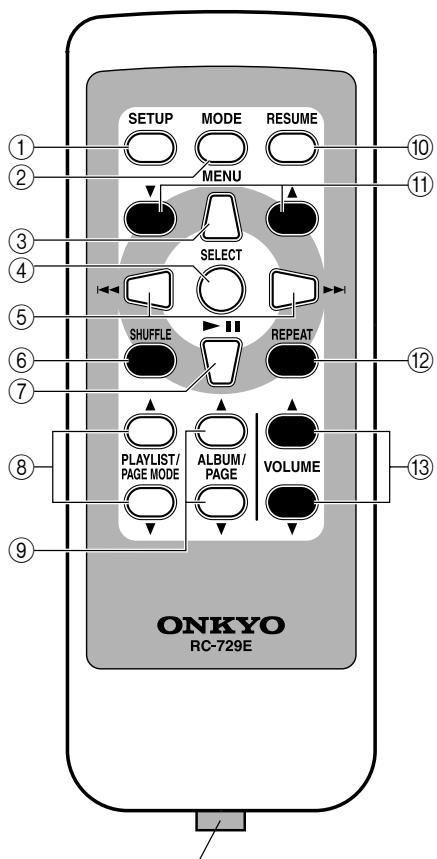

Controlador remoto

Extraiga la película de plástico antes de utiliser el controlador remoto.

① Botón SETUP

Utilizzato para configurar el sistema TV (PAL/NTSC), el modo de salute de video (compuesto/componente) y el ID del mando a distancia.

② Botón MODE

Activ a o desactiva el modo OSD.

③ Botón MENU

Se utilizes para commasar el modo de funciona bajo el encanto.

Se utilizes para selectionar el menu anterior en la pantalla y el iPod.

(4) Botón SELECT

Se utilizes para selectionar canciones/videos y menos en la pantalla y el iPod.

⑤ Botones Anterior y Siguiente [I←/][▶→]

El botón Anterior [↓] selección la pista anterior. Durante la reproducción, selección el在内的 la pista actual. El botón Siguiente [▶I] selección la pista siguiente. Pulse y mantenga pulsado el botón Anterior [■] para rebobinar. Pulse y mantenga pulsado el botón Siguiente [▶I] para avanzar rápido.

⑥ Botón SHUFFLE (Sólo modo Music)

Ajusta la funciona Aleatorio a canciones, álibumes o no.

⑦ Botón Reproducir/Pausa [▶/■]

Inicia o detiene la reproduccion de la can-. cion/video seleccionada.

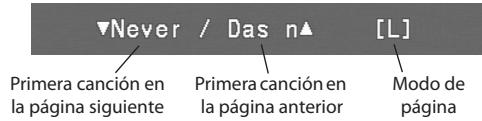

⑧ Botones PLAYLIST/PAGE MODE [▲]/[▼]

Se utilizes para selectionar los发展模式 de páginá. Durante la reproducción o cuando el modo OSD está ajustado a Off, selecciónanlists de reproduccion.

⑨ Botones ALBUM/PAGE [▲]/[▼]

Se utilizes para desplazarse por las listas de reproduccion (artistas, albumes, canciones,adores, compositores) visualizadas en el TV. Durante la reproduccion o cuando el modo OSD está ajustado a Off, seleccionan albumes.

10 Botón RESUME

Se utilizes para reanudar la reproduccion. Si el modo OSD está ajustado a Off, no tiene ninguna referencia.

⑪ Botones en forma de flecha arriba y bajo [▲]/[▼]

Seutilizan para navegar por canciones/videos ymenus en la pantalla y el iPod.

Puede conmutar el modo de calidad de video entre Composite (compuesto) y

Component (componente) presionando este boton cuando mantiene presionado el boton SETUP.

12 Botón REPEAT

Ajusta la funciona Repeat a One, All u Off.

⑬ Botones VOLUME [▲]/[▼]

Ajusta el volumen en el amplificador de Onkyo o en el receptor de AV. No afectan al ajuste de volumen del iPod.

Primeros pasos—Continúa

Cambiary la batería

Utilice sólo una bateria del tipo (CR 2025).

1. Para Abrir el compartmentio de las baterías, pulse elklequeño hueco y deslice la cubierta parAbrirla.

1. Mientras pulsa la lengüeta, extraiga la batería vieja.

Introduzca la bateria nuevo en el compartmento de las baterias con la parte positiva hacía arriba.

1. Deslice la cubierta para cerrarla.

Notas:

• Si el controlador remoto no funciona correctamente,inta nente�能iar la batería.
• Si no va a utiliser el controlador remotado durante mucho tiempo, extraiga la batería para evaporar posibles daños a causa de perdidas y corrosiones.
• La batería gustada deben extraearse lo antes posibles para evaporar posibles daños a causa de perdidas y corrosiones.

Precaución: Cambiar la bateria de forma incorrecta puede provocar que la materia explote. Utilice solo una bateria del tipo o equivalente.

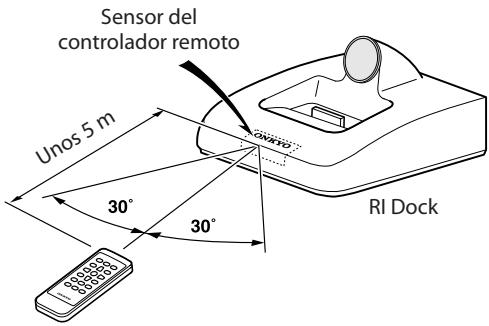

Enfocar el controlador remoto

Al utilizar el controlador remoto, apunte hacel sensor de control remoto del RI Dock, tal como se muestra a continuación.

Notas:

• Si el RI Dock está situado encima de otro componente, es possible que la seals del controlador remoto quede obstruida y que el controlador remoto no funciona correctamente.
• Es possible que el controlador remoto no funciona correctamente si el RI Dock está expuesto a una luz intensa, como por exemple la luz directa del sol o luces fluorescentes de tipo invertido. Tengalo enIELD durante la instalacion.
• Si se utilizes otro controlador remoto del本身就是 tipo en la misma sala, o si el Rl Dock está instalado cerca de un equipo que usa rayos infrarrojos, es possible que el controlador remoto no funciona correctamente.
• No Coloque objetivos encima del controlador remoto, como por exemple un libro o una revista, ya que se podrián pulsar los botones continuamente y gastar las baterías.
• Es possible que el controlador remoto no funciona correctamente si el RI Dock se instalala en rack detrás de puertas con cristales ahumados. Téngalo en cuenta durante la instalación.
• El controlador remoto no funciona correctamente si haydlebastoculo entre el y el sensor de control remoto del RI Dock.

Primeros pasos—Continúa

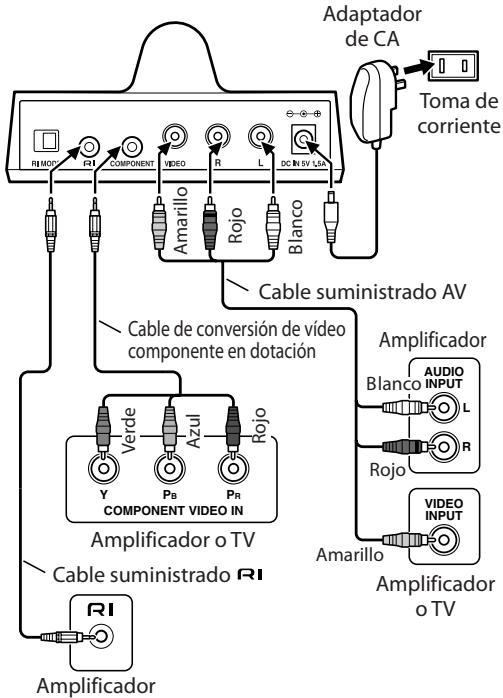

Conexión para RI Dock

Según el amplíficator de Onkyo que utilizes, elija el método de connexion A o B.

A: Conecte los jacks AUDIO OUT L/R del RI Dock y el jack VIDEO OUT a una entrada compatible con RI Dock en el amplificador Onkyo. (es possible que debaCambiar la pantalla de entrada a "HDD" o "DOCK".)
B: Conecte los jacks AUDIO OUT L/R del RI Dock a los jacks TAPE IN del amplificador Onkyo. Y conecte el jack VIDEO OUT del RI Dock directamente al TV.

Para más información, consulte el manual de instrucciones del amplíficator.

1. Utilizando el cable AV incluido, conecte los jacks AUDIO OUT L/R del RI Dock a una entrada de audio adecuada del amplificador. Y conecte el jack VIDEO OUT del RI Dock a una entrada de video del amplificador de Onkyo o del TV.

Si su amplificador de Onkyo o la TV tiene un jack de entrada de video componente, conecte los jackets del RI Dock COMPONENT

VIDEO OUT al jack de entrada de video componente del amplificador de Onkyo o de la TV, using el cable de conversion de video componente en dotacion.

La entrada quedebusear depende del tipo de amplificadorOnkyodelcualdisponga Para mas informacion, consulte elmanual de instrucciones del amplificador.

1. Con el cable RI incluido, conecte el jack RI del RI Dock a un jack RI de uno de los componentes Onkyo de suSYSTEMA.
2. Conecte el adaptor de CA incluido al jack DC IN del RI Dock.

Nota: Si el adaptorado de CA no está conectado al RI Dock, el RI Dock no emitirásoniano ni video, las functions RI no estarán disponibles y la bateria del iPod no se cargará.

Precaución: Conecte el cable Rl incluido solo a los jacks Rl. No conecte los auriculares al jack Rl, podería darar el equipo.

Si ha connectado los jacks AUDIO OUT L/R del RI Docka los jacks TAPE IN del amplificador y deseña conectar también el jack VIDEO OUT del RI Dock al amplificador

Conecte el jack VIDEO OUT del RI Dock a una entrada de video sin utiliser del amplificador. Si deseña disfrutar de un video o de un pase de diapositivas con el iPod, primero selección la fuente de entrada de video y a continuación selección la fuente de entrada TAPE. El amplificador emitirá el audio entrado a la entrada TAPE y, bajo que la fuente de video no cambía cuando se selección la fuente de entrada TAPE,continuará emitiendo el video entrado a la entrada de video.

• Que hacer si ya existe un componente connectado a la entrada TAPE del amplificador o a la entrada compatible con RI Dock

Conecte el RI Dock a una entrada AV sin utiliser del amplíficator y selección la fuente de entrada manualmente.

Utilizar el RI Dock

Ajustar el modo OSD

Ajuste el modo OSD (informacion en pantalla) antes de empezar a utiliser el RI Dock.

1. Conecte el adaptor de CA.
2. Active el televisor y el amplificador, y selec tionla entrada adecuadas en el televisor y amplificador.
3. Inserte el iPod en el RI Dock.

1. Seccione el modo de salute de video segun el tipo de connexion de video. Presionando el boton [SETUP] del mando a distancia, presione el boton Arriba [▲] para selectionar la connexion de video componente o presione el boton [▼] para selectionar la connexion de video compuesto (por defecto).
2. Utilice el botón [MODE] del controlador remotopara ajustar el modo OSD.

On: las listas de reproduccion (artistas, albumes, canciones etc.) se visualizan en la TV, y puede navegar y selectionar su música o video mirando la TV. Si este modo está selectionado, el iPod visualiza el logo de Onkyo.

Off: No se visualiza nada en el televisor y navega y selecciona contenido utilizinga la pantalla del iPod.

Notas:

• Para evacitar dañar el conductor dock, no gire el iPod al insertarlo o extraerlo, y procure no volcar el Rl Dock al insertar el iPod.
• No utilise el Rl Dock con ningún other accesorio del iPod, como transmisores FM y micrófonos, ya que podrián provocar un funciona bajo anomalo.
• No es possible Cambiar el modo OSD cuando se mira un pase de diapositivas o un video con el iPod.

Controlar el iPod sin OSD

Para controlar el iPod sin OSD, ajuste el modo OSD a Off y utilise el controlador remoto tal como se explicía en la頁a 7.

Controlar el iPod con OSD

Cuando el modo OSD está configurado en On y el iPod está introducido en el Rl Dock,可以更好 navigar y selecciónar su música o video en la TV.

Modo Music

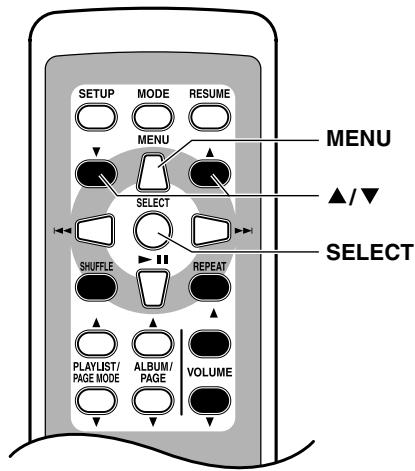

Reproducir canciones

1. Presione el botón [MENU] del mando a distancia y selección el modo Music.
2. Utilice los botones en forma de flecha arriba y abajo [▲]/[▼] para seleccionar Playlists, Artists, Albums, Genres, Songs o Composers y bajo pulse el botón [SELECT].

Menú principal

1. Utilice los botones en forma de flecha arriba y bajo [▲]/[▼] y el botón [SELECT] para selectionar una canción y pulse el botón [SELECT] para iniciar la reproducción. Al selectionar canciones, utilise el botón [MENU] para volver al menu anterior.

Utilizar los发展模式 de páginas

Con losodos de páginapeuede localizar rapi-damente las canciones favoritas incluoso cuando las listas de canciones,las listas de artistas,etc. son muygrandes.Existen quatre发展模式 de págin:L,M,S y P.Significan Large (grande),Medium (mediana),Small (pequeña) y Page (pagina).En modo P,puede desplazarse por la lista de forma consecutiva.Con losodos S,MyL,puede desplazarse por las listas con intervalos progresivamente mayores.

1. Use los botones PAGE MODE arriba y bajo [▲]/[▼] para selectionar un modo de páginia.
   Según el dato de la lista, pueda que no sea possible Cambiar de modo de頁a.
2. Utilice los botones PAGE arriba y abajo [▲]/[▼] para desplazarse hacer arriba y hacía abajo de la lista.

Nota:

• AlREEN: A REPROducir una lista de reproduccion,可以使izarlos botonesPLAYLIST arriba y abajo [▲]/[▼] para seleccionar otheras listas de reproduccion. AlREEN: A REPROducir un album,puede using los botones ALBUM arriba y abajo [▲]/[▼] para seleccionar otheras albumes.

■ Aleatorio Canciones

Puede reproducir todas las canciones con el iPod enorden aleatorio.

• Presione el botón [MENU] varías veces para selectionar el menu superior Music, use los botones de flecha Arriba y Abajo [▲]/[▼] para selectionar "Shuffle Songs" y bajo presione el botón [SELECT].

Utilizar el RI Dock—Continúa

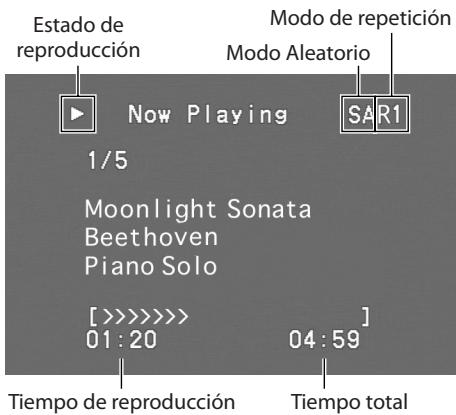

■ Ahora suena

Durante la reproduccion,uede visualizar informacion acerca de la cancion actual.

• Presione el botón [MENU] varías varces para selectionar el menu superior Music, use los botones de flecha Arriba y Abajo [▲]/[▼] para selectionar "Now Playing" y bajo presión el botón [SELECT].

Modos Aleatorios

Aleatorio Canción

Aleatorio Álbum

Modos de repeticion

Repetir todo

Repetir una pista

Salvapantallas

Puede selectionar el tiempo a partir del cui debeactivarse el salvapantallaseligibleocualquiera de las quatre options seguides: 1 minuto,5minutos,10minutos u Off (salvapantallas desactivado).

Al activarse el salvapantallas, desaparece la informacion en pantalla del televisor. Pulse该如何ir boton del controlador remoto para cancelar el salvapantallas y reanudar la informacion en pantalla.

Modo Video

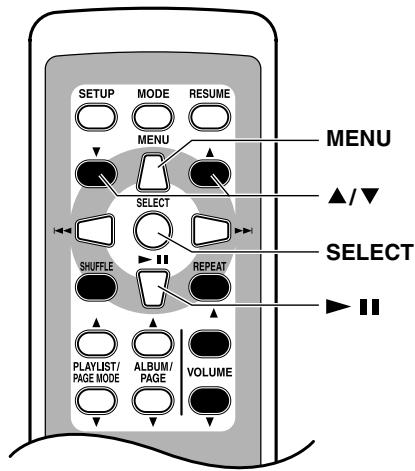

Reproducción de videos

1. Presione el botón [MENU] del mando a distancia y selección el modo Video.
2. Use los botones de flecha Arriba y Abajo [▲]/[▼] para selectionar Movies, Music Videos, TV Shows, Video Podcasts, o Rentals, y bajo presione el botón [SELECT].

Modo de repetition

Menu principal

Modes de répetition

R Repetir todo

R1 Repetir una pista

1. Utilice los botones de flecha Arriba y Abajo [▲]/[▼] y el botón [SELECT] para selectionar un video y presione el botón [SELECT] para empezar la reproducción. Para selectionar otro video, use el botón [MENU] pararegaras al menu anterior.

Función Resume

Con la funciona Resume, pueda reanudar la reproduccion de la cancion/video que estaba reproduciendo cuando sacó el iPod del RI Dock o cuando puso el modo OSD en Off.

1. Seleectiony reproduzca una cancion/video visualizada en la TV.
2. Durante la reproduccion o durante una pausa de la misma, retire el iPod del RI Dock o ponga el modo OSD en Off. Se memoriza la canción/video actual.
3. Cuando vuelva a introducir el iPod en el RI Dock (configure el modo OSD en On), presione el modo [RESUME] para reanudar la reproduccion de la canción/video memorizados.

Notas:

• La funciona ResUME sólo puede usarse cuando el modo OSD está ajustado a On.
• Si el adaptor da CA está desconectado, la canción/vdeo memorizados dejarán de estar memorizados.
• Si la funciona Resume se utilizes durante la reproduccion aleatoria, cuando vuela a introducir el iPod en el RI Dock, la reproduccion reanudara con cualquier canción/video.
• El menu Video se visualiza adequadamentesoleowhenelidioma enel iPod esta configurado como English. Asegúrese de configurar elidioma como EnglishantesdeutilizarelmenuVideo.

Utilizar el RI Dock—Continúa

Ajustar el Sistema de TV (sólo modelos europeos)

Mientras el modo OSD está ajustado a On, sueceajustar la calidad de video del RI Dock a PAL o NTSC.

Si la informacion en pantalla se visualiza distorsionada en el televisor, cambie el sistemas de TV.

• Mientras pulse y mantenga pulsado el botón [SETUP], pulse el botón VOLUME arriba [▲] durante más de 3segundos para selecciónar NTSC, o pulse el botón VOLUME bajo [▼] durante más de 3segundos para selecciónar PAL.

Otras unidades

Funciones RI

Según el amplíficator y la generación del iPod, es posible que también pueda usar las作為esiones.

Nota:

• El amplificador tarda unoicosometimes en activarse,por lo que es possible que no oiga los primeros seguidos de la prima canción/video.

- Función System On

Al activar el amplificador, el iPod también se activa. Con algunos amplificadores, tendrá que pulsar el botón [ON] del controlador remot del amplificador dos veces para activar el resto de los componentes del sistema.

- Función System Off

Al desactivar el amplificador, el iPod también se desactiva.

- Función Auto Power On*

Si inicia la reproduccion con el iPod cuando el amplificador está en modo Standby, el amplificador seactivara automatistically y seleccionar el iPod como fuente de entrada. A continuacion, el iPod empezarara a reproducirse.

- Función Direct Change*

Si inicia la reproduccion del iPod al eschuchar otheras fuentes de entrada, el amplificador selec tionará automatically el iPod como fuente de entrada.

- Reproduccion temporizada

Puede utiliser la funciona Timer del amplificador para activar el amplíficator y el iPod,inear la reproducción a una hora española.

- Utilizar el controlador remot del amplificador

Puede usar el controlador remot del amplificador para controlar functions básicas del iPod (consulte la page 16).

Notas sobre el funciona:

• El RI Dock debe estar connectado al amplificador con un cable RI y con un cable de audio para utiliser las unidades RI.
• Si el amplificador no permite las FUNCIONes System On, System Off, Auto Power On y Direct Change, tendrá queactivarlo y desactivarlo y seleccionar la fuente de entrada de forma manual.
• Antes de seleccionar另外一个fuente de entrada,detenga la reproduccion del iPod para evaporar que el amplificador selec. cione la fuente de entrada del iPod por equivocacion.
• Si conecta algunos accesorio al iPod, el amplificador noouldra seleccionar la fuente de entrada correctamente.
• Cuando el iPod está en el RI Dock, su control de volumen no producirá efecto. Si ajusta el control de volumen del iPod cuando este se encuesta en el RI Dock, asegúrese de que no está ajustadoblemado alto antes devoltar a conectar los auricULARs.

Utilizar el reloj de alarmadel iPod

Puede utiliser la funciona Alarm Clock del iPod paraactivar automatamente el iPod y el amplificador a una hora españica. La fuente de entrada del amplificador se ajustara automatamente ala entrada a la que esté conectado el iPod.

Notas:

-Estafunciúnsoloesefectiva si elmode OSD estáajustadoaOff.
- Para utiliser esta funciona, el iPod debe estar en el RI Dock y el RI Dock debe estar connectado al amplificador con un cable RI y con un cable de audio.
- Cuando utilise esta funciona, asegúrese deaabstar el control del volumen del amplificador a un nivel adecuado.
- El amplificador tarda unoicosometimes en activarse,por lo que es possible que no oiga los primeros seguidos de la prima canción/video.

Cargar la batería del iPod

El RI Dock企业提供 la bateria de iPod cuando el iPod está en el RI Dock.

Notas:

• Para cargar la bateria del iPod, el adaptor de CA debe estare conectado a una toma de corriente adecuada y al jack DC IN del RI Dock.
• Consulte el manual de instrucciones del iPod, para más información acerca de la energia de la batería.

Ajustar la ID del controlador remot

Si no pueda ajustar el volumen de su componente Onkyo con el controlador remoto de DSA3, pruebearryando el ID del controlador remoto. La ID por defecto es 1.

Algunos componentes Onkyo está ajustados a ID #2 o #3.

• Mientras pulse y mantenga pulsado el botón [SETUP], pulse uno de los siguientes botones durante más de 3seguidos para determinar la ID:

ID #1: PLAYLIST botón arriba [▲]
ID #2: ALBUM botón arriba [▲]
ID #3: PLAYLIST botón abajo [▼]
ID #4: ALBUM botón abajo [▼]

Utilizar el controlador remot del amplificador

La?sigaune tabla muesra que botones del controlador remoto del amplificador可以使 usable para controlar el iPod cuando está en el Rl Dock. Asegúrese de selectionar el modo remot apropiado en primer lugar, y de apunar el controlador remoto hacía el amplificador. Tenga en cuenta que algunos botones peuvent tener un nombredistincto oque algunos controladores remotosuen no disponible de todos los botones.

Función del iPod	Botón del controlador remoto a utiliser		Descripción
	Modo TAPE	Modo HDD
Activar/des-activar	[STANDBY], [ON]	—	El iPod se activa y se desactiva.
Reproducir	Reproducir [▷]		Inicia la reproducción en el iPod. Si el iPod aun no estáactivado, se activa automatística.
Pausar	Pausar [■], Stop [■]	Pausar [■]	Pausa la reproducción del iPod.
Canciónsigúnte	[▷], [▷]	Sigúnte [▷]	Selecciónla asigniente canción del iPod.
Canciónanterior	[◁], [◁]	Anterior [◁]	Vuelve a empezar la canción actual del iPod. Púlselo dosveces para selecciónar la canción anterior.
Avanzarrápido	—	Avanzar<rápido [▷]	Manténgalo pulsado para avanzar<rápido el iPod.
Rebobinar	—	Rebobinar [◁]	Manténgalo pulsado para rebobinar el iPod.

• Para selecciónar la fotografia anterior osumaente durante un pase de diapositivas del iPod photo,utilice los controlles del iPod photo.

Las siguientes functions peuvent utiliser con el algunos amplificadores de Onkyo.

Función del iPod	Botón del controlador remot o utilizes		Descripción
	Modo TAPE	Modo HDD
Shuffle	[DOLBY MODE]	[RANDOM], [PLAY-MODE], [SHUFFLE]	Ajusta la funciona Shuffle del iPod a: Songs, Albums u Off.
Repetir	[REVERSE MODE]	[REPEAT]	Ajusta la funciona Repeat del iPod a: One, All u Off.
Retrolumina-ción	REC [●]	[DISPLAY], [SCROLL]	La retroluminación del iPod se activa durante 30 segundos.
lista de reprodución",[siguiente]	—	[PLAYLIST UP]	Selección la lista de reproducción",[siguiente en el iPod].
lista de reprodución,[ante-rior]	—	[PLAYLIST DOWN]	Selección la lista de reproducción—anterior en el iPod.
Álbum,[siguiente]	—	[ALBUM UP]	Selección el álbum,[siguiente en el iPod.
Álbum-anterior	—	[ALBUM DOWN]	Selección el álbum anterior en el iPod.

• Según el amplificador, es posible que algunos botones no funciona en la forma esperada.

Solucionar problemas

No se oye sonido

• Compruebe que el iPod se esté reproduciendo.
• Compruebe que el iPod está insertadocorrectamente en el RI Dock.
• Compruebe que el amplificador está activado, que la fuente de entrada está selectionada y que el volumen está subido.
• Compruebe que los conectores estén Completely connectados.
• Asegürese de que el adaptorador de CA está conectado a una toma de corriente adecuada y también al RI Dock.

El controlador remot del Rl Dock no controla el iPod.

• Si el RI Dock está situado encima de otro componente, es posible que la seals del controlador remoto quede obstruida y que el controlador remoto no funciona correctamente. En este caso, intente situar el RI Dock en otro lugar.
• Asegürese de que el iPod está insertado correctamente en el RI Dock.
• Al utilizar el controlador remot del RI Dock, apuntelo hacía el RI Dock (consulte la頁a 8).
• Algunos de los botones del controlador remoto funcional de forma diferente según el modo OSD: On u Off (consulte la page 7).

■ El controlador remoto del amplificador no controla el iPod.

• Asegürese de que el iPod está insertado correctamente en el RI Dock.
• Si el controlador remot del amplificador dispone de botones de modo remot, asegúrese de haber selecciónado el modo correcto.
• Compruebe el ajuste del RI MODE del RI Dock.
• Cuando use el controlador remoto del amplificador, apuntelo hacía el amplificador.
• El RI DockDebe estar connectado al amplificador a工程技术 de un cable RI y de un cable de audio.
• Asegürese de que el ajuste del conmutador RI MODE del RI Dock y el modo de control remoto estén ajustados de la misma forma. Para más información, consulte el manual del usuario del amplíficator.

Si todas nogue controlar el iPod, pulse el boton Play del iPod para inicia la reproduccion. Ahoraderabad se posible el funciona remoto.

• Asegürese de que el controlador remoto del amplificador está ajustado a la ID correcta del controlremoto.

La informacion en pantalla no aparece en el televisor

• Ajuste el modo OSD a On (consulte la página 10).
• Intente ajustar el Sistema de TV a PAL o NTSC (consulte la page 14).
• Seleeccione el modo de salute de video (compuesto/componente) segun la entrada de video de su TV (consulte la pagina 10).

Para mirar un pase de diapositivas i video con el iPod en el televator:

• Ajuste el modo OSD a Off y utilizes el controlador remoto o los 控ules del iPod para seleccionar e�始iar el pase de diapositivas o el video.

Especificaciones

Alimentación: Adaptador de CA (5V DC)

Consumo (iPod no insertado):

Modelo EE.UU.: 0,8 W

Otros modelos: 0,8 W

Peso: 300 g (0.66 lbs.)

Dimensiones (Anchura x Altura x Profundidad):

110 × 54 × 112 ~mm

Las espécificaciones y caracteristicas están susujetas a转型发展os sin previo aviso.

En los catalogos y embalajes, la leira al final del nombre del producto indica el color del RI Dock. Las specifications e instrucciones son las mismas independiente del color.

Las instrucciones de funciona el este manual son validas para las versiones iPod hasta mayor del 2008 y poderanvarienactualizaciones del software del iPod.
- El adaptor de CA que seenta con el Rl Dock está exclusivamente Diseño para usarlo con el Rl Dock. No lo usa con ningún或其他 dispositivo. Igualmente, no usa ningún或其他 adaptor de CA con el Rl Dock. Si lo hace所提供 dañar el Rl Dock.
- Si se producen interferencias al eschuchar emisoras FM o AM con el sintonizador o el receptor, intente partir la antenna del RI Dock, del iPod y del cable del adaptor de CA. Además, no enrole el cable del adaptor de CA alrededor deOthers cabes.

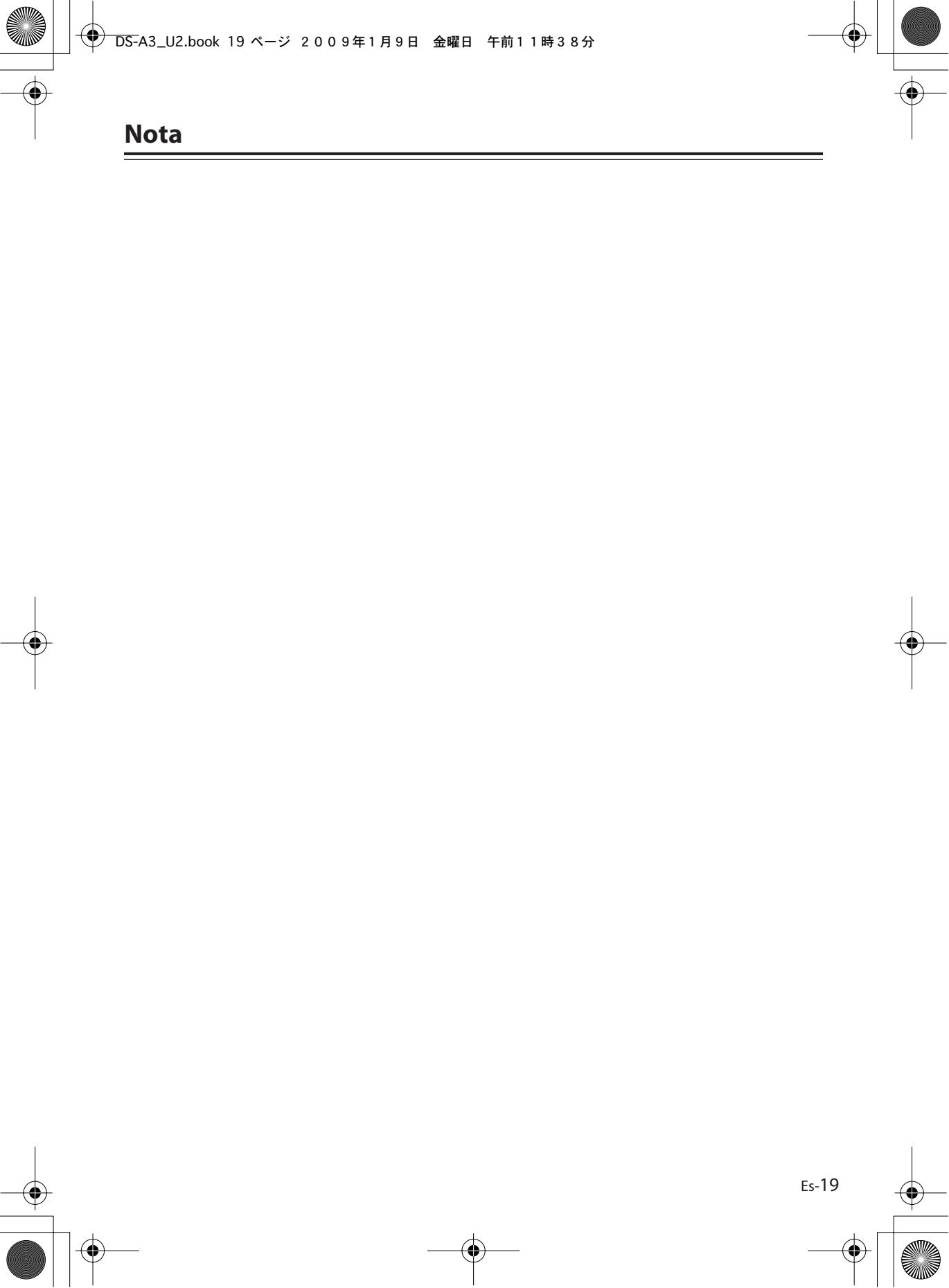

Nota

Nota

ONKYO CORPORATION

Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: [phone] Fax: [phone]
