Tipo de producto	Secadora a gas
Modelo	GDG 950 AW
Marca	HAIER
Alimentación eléctrica	120 V, 15 A, 60 Hz, circuito individual con fusible temporizado de 15 A máx.
Alimentación de gas	Gas natural o propano (kit de conversión LP requerido)
Dimensiones (aprox.)	Altura: 96,5 cm, Ancho: 68,6 cm, Profundidad: 71,1 cm
Peso (aprox.)	50 kg
Capacidad del tambor	Aproximadamente 180 L (carga máxima 1/3 a 1/2 del volumen)
Programas de secado	Automático (Heavy Duty, Normal, Blancos, Grandes volúmenes, Delicado, Toques, Personalizado), Temporizado (0-180 min), Estante
Temperaturas disponibles	Alta, Media, Baja, Sin calor
Funciones especiales	Antiarrugas (3-24 h), Señal sonora (3 niveles), Inicio diferido, Nivel de secado ajustable
Evacuación	Conducto rígido o flexible de metal de 10,2 cm (4 pulgadas) hacia el exterior
Limpieza y mantenimiento	Limpiar el filtro de pelusas antes y después de cada secado; limpiar el conducto de evacuación cada 18 meses
Seguridad	Parada automática si la puerta está abierta, conexión a tierra obligatoria, disyuntor de 30 A para eléctrica
Piezas de repuesto y reparabilidad	Piezas disponibles a través de servicio autorizado; garantía de 1 año completa, 2-5 años limitada en ciertas piezas
Información general	Uso doméstico únicamente; instalación por un profesional calificado; número de serie en la parte trasera

Preguntas frecuentes - GDG 950 AW HAIER

¿Qué hacer si la secadora no arranca?

Verifique que el aparato esté enchufado, que la puerta esté cerrada, que el disyuntor no se haya disparado y que el botón Start/Pause se haya presionado. Si el problema persiste, contacte a un servicio autorizado.

¿Por qué la ropa no se seca correctamente?

Causas posibles: sobrecarga del tambor, conducto de evacuación obstruido, filtro de pelusas sucio o programa inadecuado. Limpie el filtro y verifique el conducto.

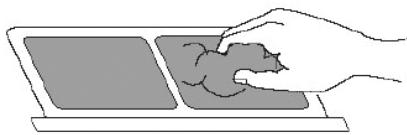

¿Cómo limpiar el filtro de pelusas?

Abra la puerta, tire el filtro hacia arriba, retire las pelusas a mano o con una aspiradora. Lávelo con agua si es necesario y séquelo antes de volver a colocarlo. Realice esta operación antes y después de cada uso.

La secadora hace un ruido anormal, ¿qué hacer?

Los ruidos normales incluyen el tambor y el aire. Si el ruido es anormal, verifique que no haya objetos (monedas, botones) en el tambor, o que la máquina esté nivelada. Consulte la sección Ruidos de funcionamiento normal.

¿Cómo instalar la secadora a gas?

La instalación debe ser realizada por un profesional. Conecte el conducto de evacuación de metal de 4 pulgadas hacia el exterior, conecte el gas con una manguera de acero inoxidable y conecte el cable de alimentación de 120 V. Respete los códigos locales.

¿Qué significan los códigos de error mostrados?

El código E2 indica que la puerta está abierta durante el ciclo. Cierre la puerta y presione Start/Pause. Para otros errores, consulte el manual o contacte al servicio al cliente.

¿Puedo usar un conducto de plástico para la evacuación?

No, use únicamente un conducto rígido o flexible de metal de 4 pulgadas de diámetro. El plástico presenta un riesgo de incendio debido a la acumulación de pelusas.

¿Cómo usar el ciclo Anti-arrugas?

Presione el botón Wrinkle Saver para diferir el final del ciclo de 3 a 24 horas. El tambor gira periódicamente sin calor para evitar arrugas. La función se detiene al abrir la puerta.

¿Qué tipos de prendas no deben secarse?

No seque artículos que hayan estado en contacto con líquidos inflamables (gasolina, solventes), goma espuma o telas con manchas de aceite de cocina. Esto puede provocar un incendio.

¿Cómo mantener el conducto de evacuación?

Inspeccione y limpie el conducto cada 18 meses como mínimo. Verifique que la campana exterior se abra libremente. Un conducto obstruido alarga los tiempos de secado y presenta un riesgo de incendio.

MANUAL DE USUARIO GDG 950 AW HAIER

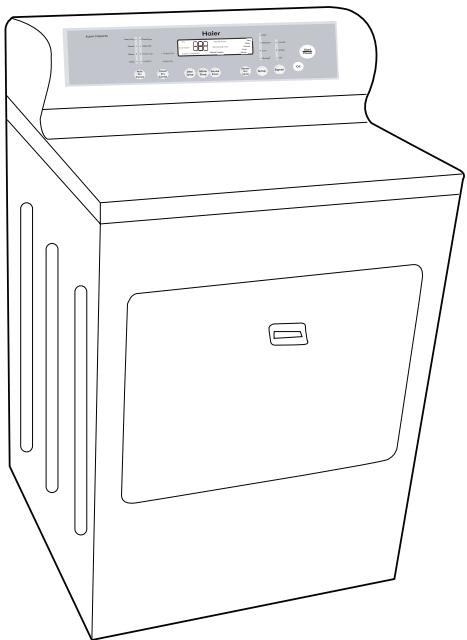

Manual para el usuario e instrucciones de instalación. Secadora a gas y eléctrica

(La imagen tiene un propósito meramente ilustrativo. El modelo real puede variar según el modelo adquirido.)

INSTRUCCIONES DE SEGURIDAD 62-64

INSTRUCCIONES DE INSTALACIÓN 65-67

Herramientas y materiales necesarios 65

Requisitos eléctricos 65

Desembalaje de su secadora 66

Requisitos en cuanto al sistema de salida de emanaciones 67

Requisitos en cuanto al suministro de gas 69

Ubicación de su secadora 70

Instrucciones para casas manufacturadas (móviles) 71

Instalación eléctrica 72

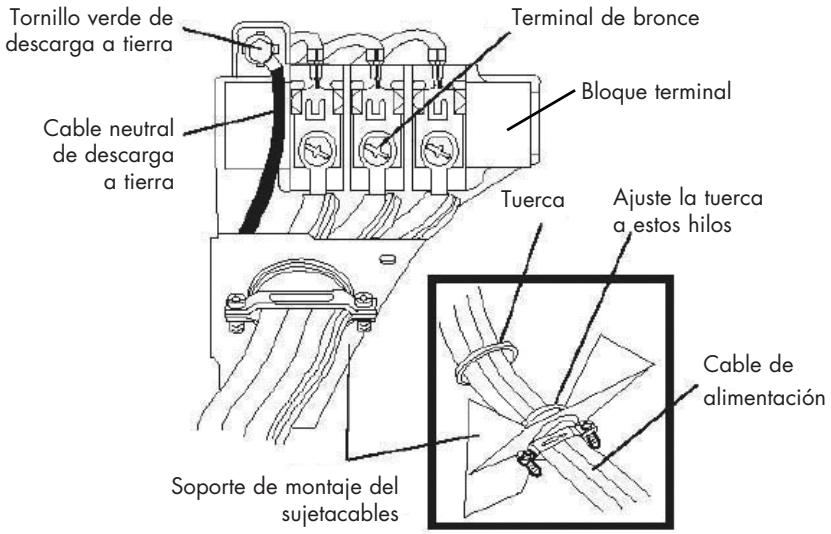

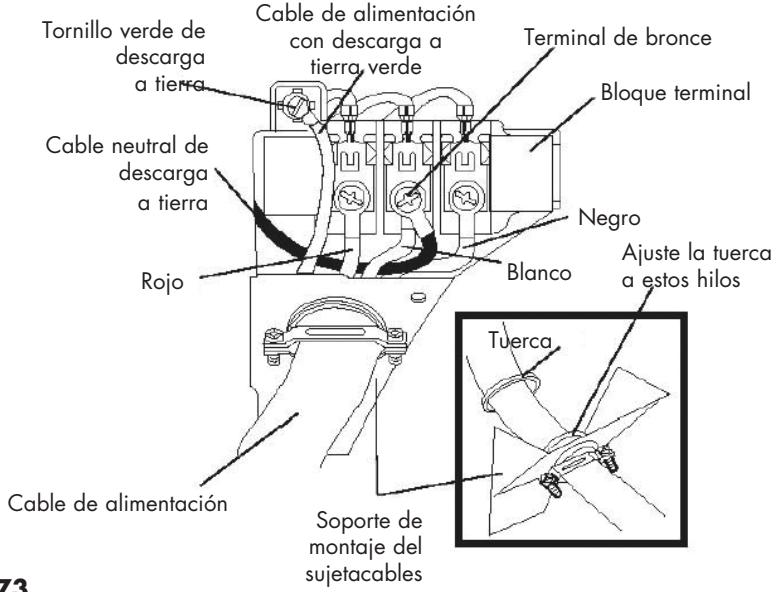

Conexiones con cable de tres hilos 73

Conexiones con cable de cuatro hilos 74

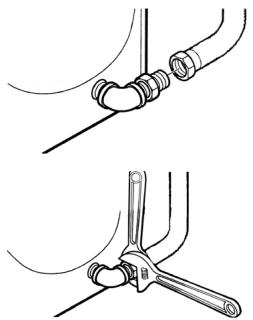

Conexiones de gas 75

Repuestos 77

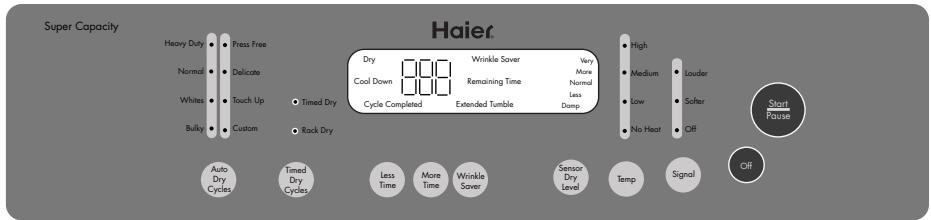

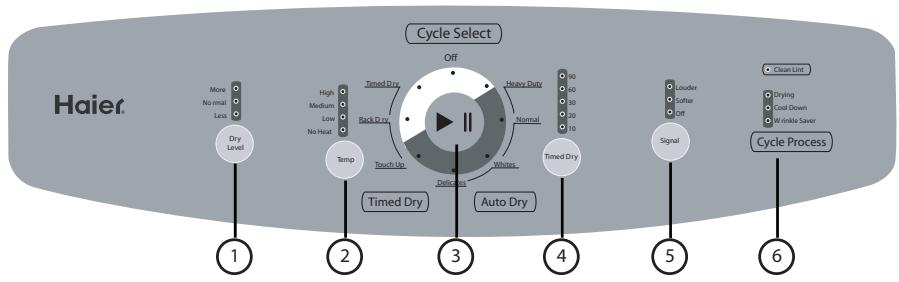

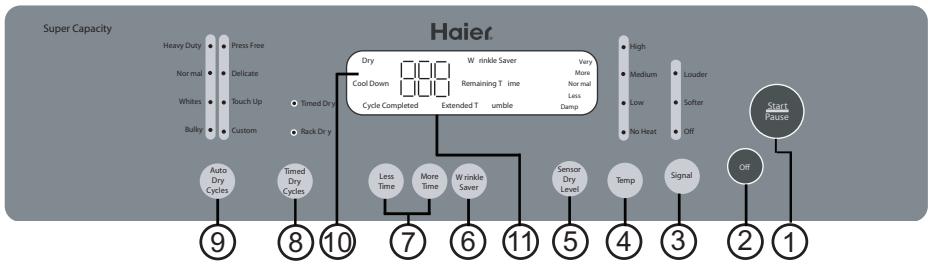

Explicación del panel de control 78

Preparativos antes de secar 81

Colocar las prendas en la secadora 82

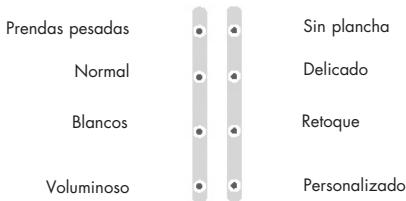

Ciclo de secado automático 82

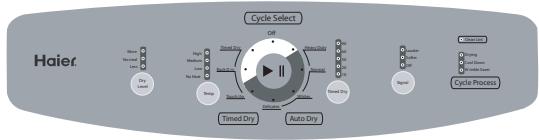

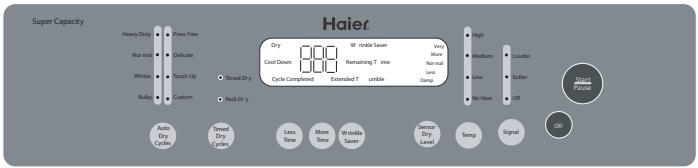

Ciclo de secado programado 85

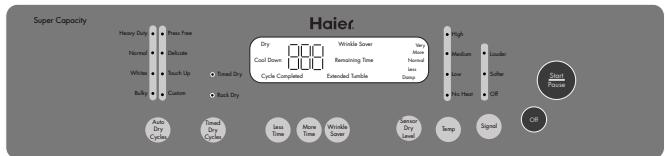

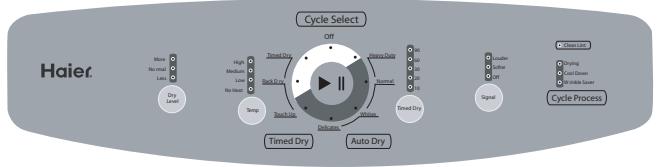

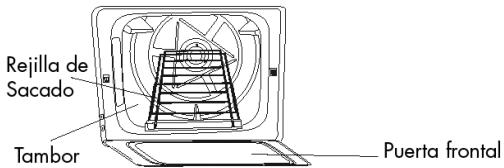

Ciclo de secado en rejilla 86

Otras funciones 87

Sonidos normales de funcionamiento 88

Consejos 88

GUÍA DE CUIDADO Y LIMPIEZA 88

DETECCIÓN Y SOLUCIÓN DE PROBLEMAS 89

GARANTÍA 90

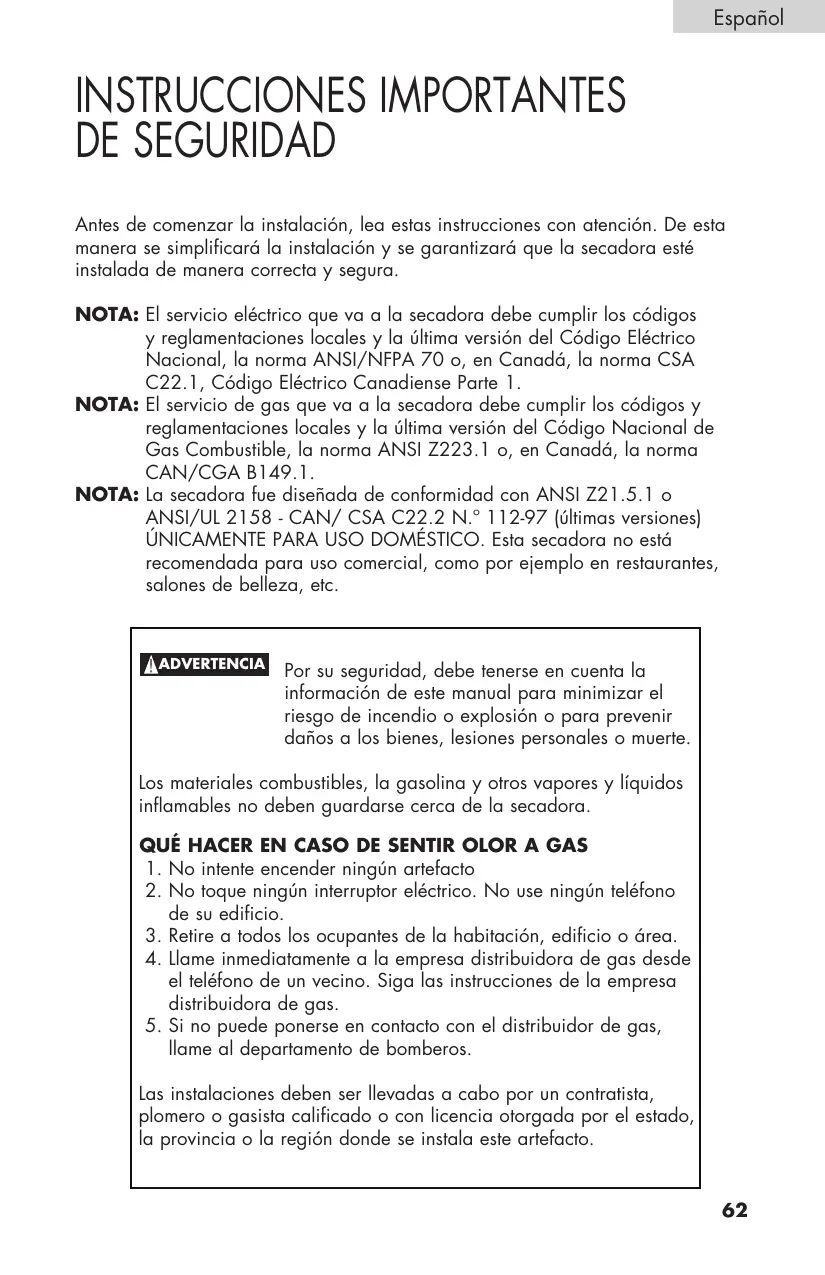

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Antes de comenzar la instalación, lea estas instrucciones con atención. De esta forma se simplificará la instalación y se garantizará que la secadora está instalada de forma correcta y segura.

NOTA: El servicio eléctrico que va a la secadora debe cumplir los códigos y reglamentaciones locales y la última versión del Código Eléctrico Nacional, la norma ANSI/NFPA 70 o, en Canadá, la norma CSA C22.1, Código Eléctrico Canadiense Parte 1.

NOTA: El servicio de gas que va a la secadora debe incluir los códigos y reglamentaciones locales y la última versión del Código Nacional de Gas Combustible, la norma ANSI Z223.1 o, en Canadá, la norma CAN/CGA B149.1.

NOTA: La secadora fue diseñada de conformidad con ANSI Z21.5.1 o ANSI/UL 2158 - CAN/ CSA C22.2 N.° 112-97 (últimas versiones) UNICAMENTE PARA USO DOMÉSTICO. Esta secadora no está recomendada para uso comercial, como por ejemplo en restaurantes, salones de belleza, etc.

ADVERTENCIA

Por su seguridad, deben tenerse en cuenta la información de este manual para minimizar el riesgo de incendio o explosión o para prevenir daños a los bienes, lesiones personales o muerte.

Los materiales combustibles, la gasolina y otros vapores y líquidos inflamables no deben guardarse cerca de la secadora.

QUÉ HACER EN CASO DE SENTIR OLOR A GAS

1. No intente encender ningún artefacto.
2. No toque ningún interruptor eléctrico. No use ningún teléfono de su edificio.
3. Retire a todos los ocupantes de la habitación, edificio o área.
4. Llame inmediatamente a la empresa distribuidora de gas desde el teléfono de un vecino. Siga las instrucciones de la empresa distribuidora de gas.
5. Si no puede ponerse en contacto con el distribuidor de gas, llame al departamento de bomberos.

Las instalaciones deben ser llevadas a cabo por un contratista, plomero o gasista calificado o con licencia otorgada por el estado, la provincia o la región donde se instala este artefacto.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones a las personas al usar el artefacto, siga las precauciones básicas, incluyendo las siguientes:

1. Lea todas las instrucciones antes de usar el artefacto.
2. No seque artículos que hayan sido limpiados, lavados, remojados o manchados con gasolina, solventes para lavado en seco u otras sustancias explosivas o inflamables, ya que pueden liberar vapores que podrían prenderse fuego o explotar.
3. No permita que los niños jueguen sobre o dentro del artefacto. Es necesario supervisar con atención a los niños cuando el artefacto se utilice cerca de ellos.
4. Antes de que el artefacto quede fuera de servicio o sea desechado, quite la puerta del compartimiento de secado.
5. No manipule el interior del producto si el tambor se está moviendo.
6. No instale ni guarde este electrodoméstico en lugares en los que quede expuesto al agua o a las inclemencias del tiempo.
7. No manipule indebidamente los controles.
8. No repare o reemplace ninguna pieza del artefacto ni intente ningún tipo de reparación a menos que esté recomendado específicamente en las instrucciones de reparación para el usuario, las cuales debe entender y debe tener la habilidad para llevarlas a cabo.
9. No utilice suavizantes para la ropa ni otros productos para eliminar la estática, a menos que sean recomendados por los fabricantes del suavizante para la ropa o del producto.
10. No utilice el calor para secar artículos o productos para eliminar la estática, a menos que sean recomendados por los fabricantes del suavizante para la ropa o del producto.
11. Limpie el filtro para la pelusa antes o después de cada uso.
12. Mantenga el área alrededor de la abertura para la salida de las emanaciones y las áreas adyacentes libres de pelusas, polvo y suciedad acumuladas.
13. Mantenga el aire de la secadora libre de elementos que puedan obstruir el flujo del aire de combustión y ventilación a través del panel con rejillas ubicado en la parte trasera de la secadora.
14. Personal de servicio técnico calificado debe limpiar periódicamente el interior del artefacto y el tubo de salida de emanaciones.
15. No coloque elementos expuestos a los aceites de cocina en su secadora. Los elementos contaminados con aceite de cocina pueden contribuir a que se produzca una reacción química que podría ocasionar que una carga se prenda fuego.
16. Los géneros que se utilizaron con líquidos o sólidos inflamables no deben usarse en la secadora hasta que todos los restos de líquidos inflamables y sus emanaciones hayan sido eliminados. 17. Esta secadora debe ser instalada correctamente conforme a las instrucciones de instalación antes de utilizarla. Consulte las instrucciones de descarga a tierra en la sección de instalación.
17. Debe asegurarse una conexión a tierra adecuada para reducir el riesgo de descarga o fuerza eléctrica. Haga que un electricista autorizado o personal de reparaciones realice un control si tiene dudas acerca de si la secadora tiene una conexión a tierra apropiada.
18. Utilice la secadora solo con el propósito para el que fue creada: secar la ropa.
19. Siempre desconecte la secadora del suministro eléctrico antes de intentar cualquier tipo de reparación. Desconecte el cable de energía tirando del enchufe, no del cable.
20. Reemplace los cables de energía deteriorados o los enchufes flojos.
21. Para reducir el riesgo de descargas eléctricas o incendios, no use cables de prolongación o adaptadores para conectar la secadora a una fuente de energía eléctrica.

CONSERVE ESTAS INSTRUCCIONES

PELIGRO

Riesgo de que los niños queden atrapados. Antes de deshacerse de su secadora vieja, saque la puerta para evitar que los niños puedan quedar atrapados en el interior.

Gracias por usar nuestro producto Haier. Este manual fácil de usar le guiará para que logre el mejor uso de su secadora.

Recuerde anotar los nombres de modelo y de serie. Están en una etiqueta en la parte trasera de la máquina.

Número de modelo

Número de serie

Fecha de compra

Abroche su recibo al manual.

Lo necesitará para obtener el servicio de garantía.

INSTRUCCIONES DE INSTALACIÓN

PRECAUCIÓN

Riesgo de incendio:

1. La instalación de la secadora de ropa debe realizarla un instalador calificado.
2. Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.
3. Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.

CONSERVE ESTAS INSTRUCCIONES

Herramientas y materiales necesarios

• Destornilladores Phillips y de punta plana
• Pinzas ajustables Channel-lock
• Llave fija de 1/2 pulgada
• Nivel de carpintero
• Cinta para medir (con un mínimo de 12 pies) Cinta aislante
• Sellador de rosca de tubo (Gas)
• Tubo rígido o flexible de metal de 4 pulgadas (102 cm)
• Campana de ventilación

Advertencia de seguridad:

1. Antes de comenzar la instalación, asegúrese de que la válvula para cortar el gas está en la posición apagado.
2. Deben descartarse conectores y tuberías de gas viejos.

REQUISITOS ELÉCTRICOS

Secadora eléctrica: (GDE750AW y GDE950AW)

Circuito

Circuito derivado individual de 30 amperes, con fusibles retardadores o interruptores automáticos de 30 amperes. Utilice circuitos con fusibles separados para lavadoras y secadoras, y NO ponga en funcionamiento la lavadora y la secadora en el mismo circuito.

Alimentación

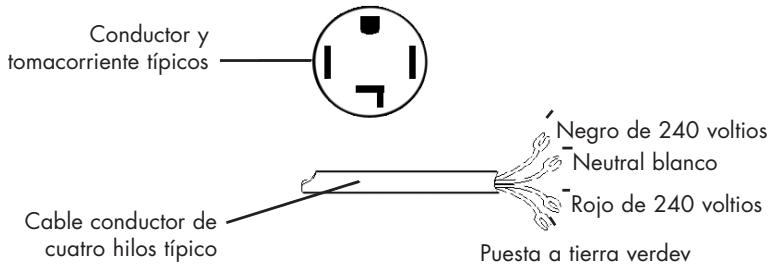

3 o 4 hilos, 240 voltios, 1 fase, 60Hz, CA (Canadá - 240 voltios, 1 fase, 60 Hz, CA)

Kit de cables para el suministro eléctrico

(No se suministra cuando la venta se produce en los Estados Unidos. Debe adquirirse un kit que cumpla con los códigos eléctricos locales.) La secadora DEBE utilizar un cable de suministro eléctrico NEMA 10-30 con 3 conductores tipo SRDT para un voltaje nominal mínimo de 240 voltios de corriente alterna, 30 amperes, con 3 conectores de horquilla de extremo abierto con extremos dirigidos hacia arriba o conectores de anillos e indicados para su uso con secadoras de ropa.

(Cuando se venda en Canadá, se proporciona un cable de suministro de 4 hilos unido a la secadora)

Si la secadora se instala en una casa manufacturada (móvil), DEBE utilizarse un cable de suministro eléctrico NEMA 14-30 con 4 hilos tipo SRDT o ST (según se requiera) para un voltaje nominal mínimo de 240 voltios de corriente alterna, 30 amperios, con 4 conectores de horquilla de extremo abierto con extremos dirigidos hacia arriba o conectores de anillo cerrado e indicados para su uso con secadoras de ropa. Consulte Conexiones eléctricas para obtener más información sobre el sistema de 4 hilos.

Tomacorriente

Debe ubicarse un tomacorriente NEMA 10-30R de manera que el cable de suministro eléctrico esté en un lugar accesible cuando la secadora esté instalada. (En Canadá, tomacorriente NEMA 14-30R)

REQUISITOS ELÉCTRICOS

Secadora a gas: (GDG750AW y GDG950AW)

Circuito

Circuito derivado individual de 15 amperios, con fusibles de retardo o interruptores automáticos de 15 amperios como máximo.

Alimentación

3 hilos, 120 voltios, 1 fase, 60 Hz, CA

Cable de alimentación

La secadora está equipada con un cable de alimentación de 120 voltios, 3 hilos.

Nota: Esta secadora está equipada con un enchufe de tres clavijas con descarga a tierra para protegerlo ante riesgos de descargas. Debe enchufarse en un tomacorriente de tres entradas con la adecuada descarga a tierra. En ninguna circunstancia debe cortarse o quitarse la clavija de descarga a tierra del enchufe.

Desembalaje de su secadora

1. Quite todos los materiales de empaque. Esto incluye la base de espuma y toda la cinta adhesiva que sostiene los accesorios de la secadora por dentro y por fuera.
2. Revise y quite los restos de embalaje, cinta o materiales impresos antes de usar la secadora.

REQUISITOS EN CUANTO AL SISTEMA DE SALIDA DE EMANACIONES

ADVERTENCIA

Los siguientes requisitos son específicos para el funcionamiento correcto y seguro de su secadora. Si no se siguen estas instrucciones, se pueden producir periodos de secado demasiado prolongados y riesgos de incendio.

1. No utilice un tubo de plástico flexible para la salida de emanaciones. Es probable que se acumulen pelusas debajo del sistema de salida de emanaciones y provoquen un riesgo de incendio y restrinjan el flujo de aire. Un flujo de aire restringido aumenta los tiempos de secado. Si su sistema actual está hecho con un tubo de plástico o tubo de hoja de metal, reemplácelo por un tubo de metal rígido o flexible. Asegúrese de que el tubo actual esté libre de pelusas antes de instalar el tubo de la secadora.
2. La secadora no debe tener la salida de emanaciones hacia una ventilación para gas, chimenea, pared, cielorraso o espacio oculto del edificio. El sistema de salida de emanaciones de la secadora DEBE tener salida al exterior. Si la secadora no tiene salida al exterior, algunas pelusas finas serán expulsadas en el área del lavadero. Las acumulaciones de pelusa en cualquier lugar de la casa pueden provocar un riesgo para la salud y un riesgo de incendio.
3. Si se supera el largo del tubo o la cantidad permitida de codos detallada en el cuadro de "Largos mínimos", se puede provocar una acumulación de pelusa en el sistema de salida de emanaciones. Podría ocasionarse un riesgo de incendio al enchufar el sistema, y los tiempos de secado se pueden prolongar.
4. No coloque filtros en los extremos del sistema de salida de emanaciones. Las pelusas pueden quedar atrapadas en el filtro y aumentar los tiempos de secado. Utilice una cubierta para la ventilación aprobada para el final del tubo en el exterior y selle todas las juntas con cinta aislante.
5. Todos los accesos para los tubos machos deben instalarse de forma descendente con respecto al flujo de aire.
6. Los tubos de salidas de emanaciones no deben conectarse ni asegurarse con tornillos o dispositivos que se extiendan en el interior del tubo.
7. No permita que material combustible (vestimenta, tapicería, cortinas, papel, etc.) entre en contacto con el sistema de salida de emanaciones.

Riesgo de explosión:

No instale la secadora donde se guarden o almacenen gasolina u otras sustancias inflamables. Si la secadora se instala en un garaje, debe estar a un mínimo de 18 pulgadas (45,7 cm) por sobre el nivel del piso. Si no se cumple con este requisito, se corre riesgo de muerte, explosión, incendio o quemaduras.

Requisitos en cuanto a la calidad de las emanaciones:

Utilice sólo un tubo de metal rígido o flexible de 4 pulgadas (10,2 cm) de diámetro (como mínimo) y una cubierta para la ventilación que tenga una caperuza reguladora de la calidad de aire oscilante que se abra cuando la secadora está en funcionamiento. Cuando la secadora se detiene, los reguladores se cierran automáticamente para prevenir las corrientes de aire y la entrada de insectos y roedores. Para evitar restricciones a la calidad, mantenga un mínimo de 12 pulgadas (30,5 cm) de área despejada entre la cubierta para la ventilación y el piso o cualquier otro elemento que pueda obstruir la calidad. La aleta de ventilación debe poder moverse libremente, aunque el sistema de ventilación vertical puede utilizarse para mover el sistema de ventilación.

1. Sólo deben usarse tubos de metal rígido.
2. La ventilación vertical a través del techo puede exponer el sistema de salida de emanaciones a corrientes de aire que provoquen un aumento en la restricción a la ventilación.
3. Realizar el tendido del sistema de salida de emanaciones por un área sin aislamiento puede provocar condensación y una acumulación más rápida de pelusas.
4. La comprensión de pliegues del sistema de calidad de emanaciones provocará un aumento en las restricciones a la ventilación.

Se debe inspeccionar y limpiar el sistema de salida de emanaciones como mínimo cada 12 meses cuando el uso es normal. Cuanto más se utilice la secadora, con mayor frecuencia se debe revisar el sistema de salida de emanaciones y la cubierta para la ventilación para que el funcionamiento sea correcto.

MÁXIMO RECOMENDADO
Tipos de campana de salute de emanaciones
Recomendados			Uso únicamente en instalaciones con recorrodo corto
4" DIA. 4" DIA. (10.28 cm)			4" DIA. 2-1/2" (6.35 cm)
codos	Metal rígido	Metal flexible	Metal rígido	Metal flexible
	90 ft.	55 ft.	60 ft.	45 ft.
	60 ft.	40 ft.	45 ft.	30 ft.
	45 ft.	30 ft.	35 ft.	20 ft.
	35 ft.	20 ft.	25 ft.	15 ft.

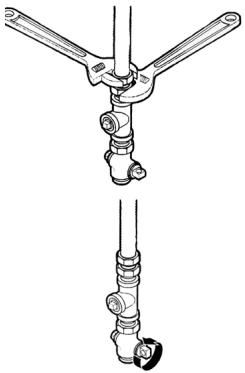

REQUISITOS EN CUANTO AL SUMINISTRO DE GAS

ADVERTENCIA

Reemplace los tubos de conexión de cobre que no estén cubiertos de plástico. DEBE usarse acero inoxidable o latón cubierto de plástico.

1. La instalación DEBE cumplir los códigos locales. Si no existen códigos locales, la instalación debe cumplir el Código Nacional de Gas Combustible, ANSI Z223.1 (última versión) o en Canadá la norma actual CAN/CGA B149.1.
2. La línea de suministro de gas debe ser un tubo de 1/2 pulgada (1,27 cm).
3. Si los códigos lo permiten, deben usarse tubos de metal flexible para conectar su secadora a la línea de suministro de gas. La tubería DEBE estar hecha de acero inoxidable o latón cubierto de plástico.
4. La línea de suministro de gas DEBE tener una válvula individual de corte manual instalada a no más de 6 pies (183 cm) de la secadora, de conformidad con el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54.

En Canadá, DEBE instalarse una válvula individual de corte manual de conformidad con la norma B149.1 del Código de Instalación de Gas Natural y Gas Propano.

1. DEBE instalarse una derivación intermedia tapada de 1/8 pulgada (0,32 cm) con rosca de tubo NPT accesible para calibraciones de prueba inmediatamente más arriba en la conexión de suministro de gas de la secadora.
2. La secadora DEBE desconectarse del sistema de tuberías de suministro de gas durante las pruebas de presión del sistema de tuberías de suministro de gas con presiones de prueba que superen la 1/2 libra por pulgada cuadrada manométrica (3,45 kilopascales).
3. La secadora DEBE estar aislada del sistema de tuberías de suministro de gas durante las pruebas de presión del sistema de tuberías de suministro de gas con presiones de prueba que superen la 1/2 libra por pulgada cuadrada manométrica (3,45 kilopascales).

UBICACIÓN DE LA SECADORA

No instale la secadora:

1. En un área expuesta al goteo de agua o a las inclemencias del clima en el exterior.
2. En un área donde esté en contacto con cortinas, alfombras gruesas o cualquier elemento que pueda obstruir el flujo del aire de la combustión y la ventilación.
3. Sobre alfombras. El piso debe ser sólido con una inclinación máxima de 1 pulgada (2,54 cm). Cualquier desnivel en el piso debe ser corregido con las patas niveladoras ubicadas en las esquinas inferiores de la secadora.

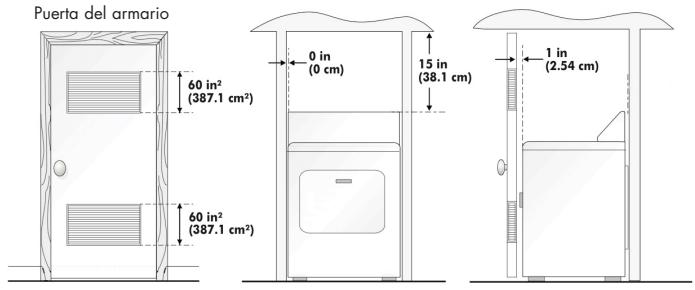

Instalación en un nicho o armario:

1. NO instale la secadora en un armario con una puerta sólida.
2. Una secadora instalada en un dormitorio, baño, nicho o armario DEBE tener salida de emanaciones al exterior.
3. No debe instalarse ningún otro artefacto que queme combustible en el mismo armario que la secadora a gas.
4. Consulte las imágenes de esta página para asegurarse de que la instalación proporcione la cantidad mínima de espacio libre requerida para ventilación.
5. Cuando instale la secadora en un armario con puerta, es necesario un mínimo de 120 pulgadas cuadradas (774,2 cm cuadrados) de ventilación en la puerta. Las aberturas deben estar divididas de forma equitativa en la parte superior e inferior de la puerta y el flujo de aire no debe verse obstruido. Es aceptable una puerta con rejillas con aberturas para aire equivalente a la mencionada en toda la longitud de la puerta.

INSTALACIÓN EN CASAS MANUFACTURADAS (MÓVILES)

1. La secadora DEBE tener la salida de emanaciones hacia el exterior (hacia el exterior, no debajo de la casa manufacturada) con una tubería de metal que no sea combustible. La tubería de metal debe ser de al menos 4 pulgadas (10,16 cm) de diámetro y sin obstrucciones. Se prefieren los tubos de metal rígido.
2. Si la secadora tiene la salida para las emanaciones hacia el piso y el área debajo de la casa manufacturada está cerrada, el sistema de salida DEBE finalizar fuera del cerramiento con la terminación ajustada con firmeza a la estructura de la casa móvil.
3. Cuando instale una secadora a gas en una casa manufacturada, debe proporcionarse una compensación del aire del exterior. Este suministro no debe ser menor al doble del área de la toma de salida de emanaciones de la secadora. 4. Esta secadora DEBE estar ajustada al piso con un kit de instalación para casas manufacturadas P/N 0030807899. Siga las instrucciones suministradas con el kit.
4. Consulte las secciones anteriores para conocer los requisitos de ventilación importantes.
5. La instalación debe cumplir con la Norma actual sobre Construcción y Seguridad de Casas Manufacturadas (Reglamentación federal, título 24 CFR, parte 32-80) o cuando no se aplica esta norma, con la Norma Americana Nacional para Construcciones Móviles. En Canadá se aplica la norma CSA Z240.70.

INSTALACIÓN ELÉCTRICA

ADVERTENCIA

Los siguientes requisitos son específicos para la instalación correcta y segura de su secadora. Si no se siguen estas instrucciones, se pueden producir riesgos de descarga eléctrica e incendio.

Secadora ELÉCTRICA (GDE750AW y GDE950AW)

1. Este artefacto debe tener conexión a tierra. Se puede producir una descarga eléctrica si la secadora no tiene la adecuada conexión a tierra. Siga las instrucciones de este manual para una adecuada conexión a tierra. 2. No use un cable de prolongación con esta secadora. Algunos cables de prolongación no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden fundirse y producir descargas eléctricas y riesgos de incendio. Ubique la secadora cerca del tomacorriente para que el largo del cable de energía a comprar sea suficiente, permitiendo que sobre algo de cable. Consulte los requisitos eléctricos en este manual para

saber cuál es el cable de energía correcto al momento de comprarlo.

1. Debe instalarse un sujetacables con certificación UL sobre el cable de energía. Si no se usa un sujetacables, puede arrancarse el cable de la secadora y cortarse con cualquier movimiento de la unidad, lo que provocará una descarga eléctrica.
2. No utilice un tomacorriente con cables de aluminio con un cable de energía y enchufe con cable de cobre (o viceversa). El cobre y el aluminio provocan una reacción química y pueden ocasionar cortocircuitos. El cableado y el tomacorriente adecuados son el cable de energía con cable de cobre y un tomacorriente con cables de cobre.

Nota: Las secadoras que funcionan con un suministro de energía de 208 voltios tienen tiempos de secado más extensos que si el suministro de energía fuera de 240 voltios.

ADVERTENCIA

La conexión incorrecta del conductor a tierra del equipo puede ocasionar un riesgo de descarga eléctrica. Realice un control con un electricista calificado si no está seguro de si el aparato tiene una conexión a tierra adecuada.

Secadora a gas (GDG750AW y GDG950AW)

1. Las secadoras a gas están equipadas de fábrica con un enchufe de tres clavijas, 15 amperes, ~120 voltios, con descarga a tierra para protegerlo ante riesgos de descargas. Debe enchufarse directamente en un tomacorriente de tres entradas con la adecuada descarga a tierra. No corte ni quite la clavija de descarga a tierra de este enchufe.

CONEXIONES ELÉCTRICAS

Secadora eléctrica (GDE750AW y GDE950AW)

Sistema de 3 hilos (modelos para los Estados Unidos únicamente)

1. Quite los tornillos que aseguran la cubierta de acceso del bloque de terminales y el soporte de montaje del sujetacables ubicado en la parte posterior de la esquina superior de la secadora.
2. Instale un sujetacables con certificación UL en el orificio de entrada del cable de energía del soporte de montaje. Ajuste la tuerca con los dedos solo en este momento.
3. Pase un cable de energía de 30 amperes con certificación UL, NEMA 10-30 tipo SRDT por el sujetacables.
4. Una el conductor neutro del cable de corriente (hilo central) con el terminal central color bronce. Ajuste los tornillos con firmeza.
5. Una los dos conductores externos del cable de energía restantes a los terminales color bronce externos en el bloque de terminales. Ajuste los dos tornillos con firmeza.

Advertencia: No realice curvaturas cerradas ni doble el cableado o conductor en las conexiones.

1. Vuelva a unir el soporte de montaje del sujetacables a la parte posterior de la secadora con dos tornillos. Ajuste los tornillos con firmeza.
2. Ajuste los tornillos para asegurar la sujeción del cable firmemente contra el cable de energía.
3. Ajuste la tuerca del sujetacables con firmeza para que el sujetacables no se gire.
4. Vuelva a instalar la cubierta del bloque de terminales.

Secadora ELÉCTRICA (GDE750AW y GDE950AW) Sistema de 4 hilos (modelos para los Estados Unidos únicamente)

1. Quite los tornillos que aseguran la cubierta de acceso del bloque de terminales y el soporte de montaje del sujetacables ubicado en la parte posterior del extremo superior de la secadora.
2. Instale un sujetacables con certificación UL en el orificio de entrada del cable de energía del soporte de montaje. Ajuste la tuerca con los dedos solo en este momento.
3. Quite el cable neutro verde de puesta a tierra del tornillo de puesta a tierra verde ubicado encima del bloque terminal.

1. Pase un cable de energía con certificación UL de 30 amperes. NEMA ST o SRDT 14-30 a través del sujetacables.
2. Una el cable de puesta a tierra verde del cable de energía al gabinete con el tornillo verde de puesta a tierra.
3. Una los conductores del cable de energía blancos (neutral) al cable exterior y el cable de puesta a tierra verde del cableado de la secadora al terminal central color bronce del bloque de terminales. Ajuste los tornillos con firmeza.
4. Una los conductores del cable de energía rojo y negro a los terminales color bronce externos en el bloque de terminales.

Advertencia: No realice curvaturas cerradas ni doble el cableado o conductor en las conexiones.

1. Ajuste los tornillos para asegurar la sujeción del cable firmemente contra el cable de energía.
2. Ajuste la tuerca del sujetacables con firmeza para que el sujetacables no se gire.
3. Vuelva a instalar la cubierta del bloque de terminales.

CONEXIONES DE GAS

Secadora a GAS (GDG750AW y GDG950AW)

NOTA: NO conecte la secadora a un servicio de gas propano sin convertir la válvula de gas. Un técnico calificado debe instalar el kit de conversión de propano.

1. Retire la tapa de envío de la tubería de gas en la parte posterior de la secadora.
2. Conecte un tubo de 1/2 pulgada (1,27 cm) de diámetro interno semirrígido o aprobado de la línea de suministro de gas al tubo de 3/8 pulgada (0,96 cm) ubicado en la parte posterior de la secadora. Use un reductor de 1/2 pulgada a 3/8 de pulgada (1,27 cm a 0,96 cm) para la conexión. Aplique un sellador de rosca aprobado que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de tubos.
3. Abra la válvula de corte de la línea de suministro de gas.
4. Pruebe todas las conexiones aplicando una solución de agua jabonosa. NO PRUEBE NUNCA LA EXISTENCIA DE PÉRDIDAS DE GAS CON UNA LLAMA ABIERTA.
5. Conecte el tubo de salida de emanaciones con el sistema de salida de emanaciones del exterior. Use cinta aislante para sellar todas las juntas.
6. Con la secadora en su posición final, ajuste una o más de las patas hasta que la unidad esté apoyada sólidamente sobre sus cuatro patas. Ubique un nivel sobre la secadora. LA SECADORA DEBE ESTAR NIVELADA Y APOYADA SÓLIDAMENTE SOBRE LAS PATAS.
7. Enchufe el cable de energía en un tomacorriente con descarga a tierra. NOTA: verifique que el interruptor automático o caja de fusibles no esté conectado a la corriente antes de enchufar el cable en el tomacorriente.
8. Encienda la energía del interruptor automático o caja de fusibles.

APRECAUCIÓN

Antes de poner en funcionamiento la secadora, asegúrese de que el área que la rodea esté limpia y no haya materiales combustibles, gasolina y otros vapores inflamables. También verifique que nada (como por ejemplo, cajas, ropa, etc.) obstruya el flujo de aire de la combustión y ventilación a través del panel con rejillas ubicado en la parte trasera de la unidad.

1. Ponga en funcionamiento la secadora en un ciclo de verificación para comprobar que funciona correctamente.

NOTA: En el caso de las secadoras a gas, antes de encender el quemador, es necesario purgar el aire de la línea de gas. Si el quemador no se enciende en 45 segundos la primera vez que se enciende la secadora, el interruptor de seguridad cortará el funcionamiento del quemador. Si esto sucede, apague la secadora y espere 5 minutos antes de realizar otro intento de encenderla.

NOTA: Siga las instrucciones provistas con el kit.

CONEXIÓN DE LA SECADORA AL SUMINISTRO DE GAS

A) Conecte el dato hembra con rosca NPT de 3/8" a la entrada para gas de la secadora. Luego conecte el adaptador de unión de 3/8" al dato hembra.

IMPORTANTE: Para evitar que se tuerza la entrada, use una llave para tubos para asegurar la entrada de gas de la secadora. Pegue cinta Teflón® o compuesto para tubos al adaptador y a la entrada de gas.

B) Una un conector de línea de gas de metal flexible al adaptador. C) Asegúrese de que el sellado de la línea de gas flexible sea seguro. Use dos llaves para que la conexión sea la mejor posible. D) Para controlar la presión de entrada del gas, una la derivación intermedia tapada de 1/8" con rosca de tubo NPT a la válvula de corte de la línea de gas de la secadora. Luego conecte el adaptador de unión a la derivación intermedia tapada. Pegue cinta Teflón® a las roscas del adaptador y a la derivación intermedia tapada para asegurar el sellado. E) Use dos pinzas regulables para ajustar todas las conexiones.

IMPORTANTE: ¡No ajuste en exceso!

F) Abra la válvula de desconexión del gas.

REPUESTOS

Los repuestos y accesorios para los Estados Unidos y Canadá pueden comprarse comunicándose con Haier America al 1-800-313-8495.

PRECAUCIÓN

Póngale etiquetas a todos los cables antes de desconectarlos cuando el servicio de reparaciones realice controles. Los errores en el cableado pueden provocar un funcionamiento incorrecto y peligroso. Controle que la unidad funciona bien después de realizarle reparaciones.

ADVERTENCIA

Destruya las cajas de cartón o bolsas de plástico después de desempacar la secadora. No se debe permitir a los niños que las usen para jugar. Las cajas de cartón cubiertas con mantas, cubrecamas o láminas de plástico pueden convertirse en cámaras herméticas y provocar asfixia y la posterior muerte. Haga que todos los materiales de empaquetado sean inaccesibles para los niños.

ADVERTENCIA

La documentación incluida con esta secadora no fue ideada para tratar sobre todas las condiciones o situaciones que pudieran ocurrir. El sentido común y la precaución deben utilizarse para instalar, hacer funcionar y mantener cualquier artefacto. Si tiene dudas después de la instalación, póngase en contacto con un electricista matriculado para que instale y realice el cableado de la secadora.

Explicación del panel de control

GDE/GDG 950AW

Nota: Las funciones pueden variar según el modelo.

Botón Comenzar / Pausa (Start / Pause): (1)

• Presione el botón para encender la secadora. Presione este botón una vez para comenzar el proceso de secado. Presione este botón una vez más para hacer una pausa en la actividad durante el ciclo de secado.

Botón de apagado: (2)

• Presione el botón para apagar la secadora.

Botón de señal: (3)

• Se utiliza para seleccionar el volumen del zumbido o apagar el zumbador. Puede elegir más fuerte, más suave o apagado.

Botón para la temperatura (4)

• Se utiliza para fijar la temperatura de secado. Hay cuatro temperaturas de secado disponibles: Alta, Media, Baja y Sin calor (Secado con aire).

Botón de nivel de secado del sensor: (5)

• Se utiliza para fijar el nivel de secado de los programas automáticos. Si no se selecciona un programa automático y se presiona el botón, sonará el tiempo. Existen 5 opciones: Muy, Más, Normal, Menos, y Húmedo.

Botón Antiarrugas: (6)

Esta función ayuda a evitar que se formen arrugas cuando no puede

descargar la secadora al final del ciclo. La secadora se detendrá y hará centrifugado breve cada pocos instantes. Oprima el botón antiarrugas para elegir la cantidad de horas necesarias, desde 3 a 24. Detenga la configuración en cualquier momento presionando el botón antiarrugas o abriendo la puerta de la secadora.

• Si no se configura la función, el indicador de la función antiarrugas está apagado y el indicador del tiempo restante está encendido.
• El visor indica el tiempo restante del programa no reservado. Si se configura "Antiarrugas" ("Wrinkle Saver") en el estado en espera, el visor indica 3 horas, número que aumenta en 1 hora cada vez que se presione el botón hasta que llega a 24, luego vuelve a 3. Si se lo mantiene presionado durante 1,5 segundos, el valor indicado por el visor aumenta de forma continua.

Botón para más tiempo y para menos tiempo: (7)

• Se usa para configurar el tiempo de 0 a 180 minutos cuando se selecciona el ciclo Secado programado (Timed Dry) o Secado en rejilla (Rack Dry).

Botón de ciclos de secado programado: (8)

• El botón "Ciclos de secado programado" ("Timed-Dry Cycles") le permitirá seleccionar el modo de secado deseado. Secado programado: Puede configurar el estado de "Temperatura" ("Temp"), "Señal" ("Signal") y tiempo de secado con "Más tiempo" ("More Time") y "Menos tiempo" ("Less Time").

Secado en rejilla: Este programa se utiliza para secar artículos tales como zapatillas.

Botón de ciclos de secado automático:

• El botón "Ciclos de secado automático" ("Auto-Dry Cycles") le permitirá seleccionar el ciclo de secado deseado. Para su mejor conveniencia, hay siete ciclos de secado para cuidado de las telas programados en este modo: Prendas Pesadas, Normal, Blancos, Voluminosos, Presionar-Libre, Delicado, Retoque y Personalizado.

Prendas pesadas	Materiales pesados, tales como vaqueros o toallas de bajo.
Normal	Secado normal
Blancos	Para prendas tales como manteles y sábanas.
Voluminosos	Secado de prendas voluminosas, tales como sábanas.
Sin plancha	Para prendas sin arrugas, planchado permanente y tejidos.
Delicado	Secado dekleerasCNTIDADEPREDASYTELASdelicadas.
Retoque	Utilido para seleccionar la funciona a pruneba de arrugas.
Personalizzato	Programa de secado definido por el usuario y guardado.

Luces de estado: (10)

Las luces de estado indican en qué parte del ciclo está la máquina.

Visor digital: (11)

• Indica el tiempo restante (en minutos) durante el funcionamiento del ciclo. También indica el tiempo restante de la función antiarrugas (en horas).

Nota: Si la puerta se abre durante el ciclo en funcionamiento, el visor mostrará "E2" y la alarma sonará.

Indicador luminoso de referencia:

• La "luz del visor" indica que la función seleccionada está encendida o que el ciclo está por comenzar.
• Durante el ciclo de secado, la "luz destellante" indica el programa en funcionamiento en ese momento.
• La luz que destella con rapidez indica que la secadora no está funcionando correctamente.

Nota: Las funciones pueden variar según el modelo.

Niveles de secado: (1)

• Utilizado para fijar los niveles de secado de los programas automáticos. Existen 3 niveles: Más, Normal y Menos.

Botón para la temperatura: (2)

• Utilizado para fijar las temperaturas de secado. Hay cuatro temperaturas de secado disponibles para elegir: Alta, Media, Baja y Sin calor.

Botón Comenzar/Pausa (Start/Pause), Ciclo (Cycle): (3)

• Seleccione uno de los 4 ciclos de secado automático (Lavado profundo, Normal, Blancos y Delicado), Retoque, Secado programado o Ciclo de secado en rejilla.

Prenderas pesadas	Materiales pesados, tales como vaqueros o toallas de bajo.
Normal	Secado normal
Blancos	Para ropa blanca, como por exemple manteles y sábanas.
Delicado	Secado dekleirosCNTIDADEPrenderas y telas delicadas.
Retoque	Utilido para seleccionar la funciona a prueba de arrugas.

Secado programado: (4)

• Cuando el dial de selección de ciclo está en la posición secado programado o en rejilla, el botón "Secado programado" ("Timed Dry") puede usarse para seleccionar la cantidad de tiempo necesaria para el programa de secado.

Señal: (5)

• Con esta función se selecciona el volumen del zumbido o se apaga el zumbador. Hay tres opciones: Más fuerte, Más suave o Apagado.

Proceso del ciclo: (6)

• Indica el proceso en el que actualmente está el ciclo. El indicador "Limpiar pelusa" ("Clean Lint") se enciende cuando se prende la secadora. Es un recordatorio de que debe limpiar el filtro de pelusas antes de comenzar el programa de secado.

PREPARATIVOS ANTES DE SECAR

• Clasifique las prendas del mismo tipo (algodón, tejidos sintéticos, lana) que va a secar.
• Las prendas oscuras y claras deben secarse de forma separada. Los géneros que probablemente pierdan pelusas y aquellos a los que probablemente se les adhiera la pelusa deben secarse de forma separada. Las prendas propensas a liberar pelusas deben darse vuelta antes de ponerlas en la secadora.
• Asegúrese de que los botones y los adornos de las prendas sean resistentes a las temperaturas elevadas y que no dañen la superficie del tambor. Antes de realizar la carga, se deben subir los cierres, ajustar los cinturones, abotonar y abrochar las prendas para evitar enredos y demás obstáculos.
• De ser posible, dé vuelta los bolsillos de las prendas para que el secado sea uniforme.
• Revise si las prendas siguen manchadas. De ser así, lávelas nuevamente, de lo contrario, las manchas pueden fijarse de forma permanente.
• Los artículos pequeños deben juntarse en una bolsa de malla antes de introducirlos en la máquina y secarlos, para evitar los enredos y asegurar que sean fáciles de sacar.
• Asegúrese de que el enchufe de la corriente tenga una puesta a tierra confiable. El terminal de puesta a tierra no se debe conectar a tuberías de gas o de agua corriente.
• Asegúrese de que el tubo de salida de emanaciones haya sido conectado correctamente.
• Asegúrese de que el filtro de pelusas esté limpio y bien instalado. Si el filtro de pelusas no está en su lugar, las prendas que se están secando pueden entrar al sistema de calidad de emanaciones y provocar daños a la secadora. Nota: Se aplica al ciclo de Secado automático y al ciclo de Secado programado.
• Para el ciclo Secado en rejilla (Rack Dry), quite el filtro de pelusas y ensamble la rejilla de secado con su extremo posterior levemente inclinado para abajo. La configuración es como se muestra en la siguiente figura:

COLOCAR LAS PRENDAS EN LA SECADORA

• La carga apropiada es entre 1/3 y 1/2 del volumen del tambor. Evite las sobrecargas, ya que el espacio es necesario para permitir que las prendas roten libremente para que el secado sea uniforme y sin arrugas.
• Cuando seque artículos grandes, solo deben cargarse 2 o 3 prendas por vez y se pueden complementar con artículos pequeños y medianos.
• Para las prendas delicadas o las cargas menores, pueden agregarse dos toallas para que el secado sea mayor y con menos arrugas.
• No seque las prendas en exceso para evitar arrugas, encogimiento, asperezas, acumulación de cargas electrostáticas y más pelusas.

Ciclo de secado en rejilla

• Este programa fue diseñado especialmente para artículos tales como zapatillas. Durante el secado, asegúrese de que los artículos estén ubicados en la rejilla sin riesgos de que se enreden con los deflectores cuando gira el tambor. Nota: Si la rejilla de secado no está en su lugar, la tina inferior giratoria puede chocar con la rejilla de secado y provocar daños a la secadora y a la rejilla de secado.

CICLO DE SECADO AUTOMÁTICO

GDE/GDG 950AW

1. Presione cualquier botón excepto el botón "Apagado" ("Off") para encender la unidad.
2. Encienda el interruptor de energía. La placa de la computadora hace un solo bip y la secadora pasa desde el estado apagado al estado de funcionamiento bajo el control del operador.
3. Si no se presiona el botón "Comenzar / Pausa" ("Start/Pause") 5 horas después del encendido, automáticamente se corta el suministro de energía y se vuelve al estado apagado.
4. La secadora vuelve al estado apagado inmediatamente al finalizar cada ciclo. Independientemente del estado del panel de control, si presiona OFF (APAGADO) se detienen todas las operaciones.
5. El estado predeterminado es el programa "Prendas pesadas" ("Heavy Duty").

Señal del ciclo	Más suave
Cuidado antiarrugas	Off (Apagado)
Ciclos	Prenidas Pesadas
Visor LED	Indica el tiempo restante del programa actual. El tiempo que aparece inicialmente es de 60amicutos. Este estásubjecto a Cambios según el nivel de humedad de la carga que se va a secar.
Temperatura	Alta
Nivel de secado del sensor	Más seco
Programado/Ciclos	Programa automática

1. Presione el botón "Ciclos de secado automático" ("Auto-Dry Cycles") para seleccionar un ciclo automático completo adecuado.
2. El programa Prendas pesadas se seleccionará automáticamente una vez que se encienda el artefacto. Si se desea otro programa automático completo, presione el botón "Ciclos de secado automático" ("Auto-Dry Cycles") hasta que se encienda el indicador correspondiente.

Ciclos de secado automático

• Para seleccionar la configuración deseada debe elegirse la función "Personalizado" ("Custom").
• La secadora puede memorizar programas definidos por el usuario y reproducirá el programa anterior cuando se aplique esta función nuevamente.

Los detalles de uso son los siguientes (las opciones pueden variar según el modelo comprado):

Después de encender la unidad, presione "Ciclos de secado automático" ("Auto-Dry Cycles") hasta el estado "Personalizado" ("Custom"), luego configure "Ciclos de secado programado" ("Timed-Dry Cycles") para el secado programado o secado con rejilla ("Rack Dry"), y configure el estado de los demás botones.

Presione el botón "Comenzar/Pausa" ("Start/Pause"); de lo contrario, después de medio minuto, el programa definido por el usuario se guardará y se reproducirá automáticamente la próxima vez que se use.

Nota: El botón "Nivel de secado del sensor" ("Sensor Dry Level") está inhabilitado durante la función "Personalizado" ("Custom") y "Retoque" ("Touch Up").

1. Presione el botón "Nivel de secado del sensor" ("Sensor Dry Level") para seleccionar un nivel de secado adecuado.
2. Cuando se enciende, la secadora de ropa automáticamente configura el nivel de secado como "muy", lo que implica tiempos de secado prolongados. Si se desea otro tiempo de secado, presione el botón "Nivel de secado del sensor" ("Sensor Dry Level") para seleccionar.
3. Presione el botón "Temperatura" ("Temp") para configurar una temperatura de secado adecuada.
4. Después del encendido, la secadora fija la temperatura correspondiente según los distintos ciclos seleccionados. Si se desea otra temperatura de secado, presione el botón "Temperatura" ("Temp") para alternar la selección. Hay cuatro temperaturas de secado disponibles: Alta, Media, Baja y Sin calor.
5. Presione el botón "Señal" ("Signal"), un timbre sonará al final de un ciclo.
6. Después de encenderse, la secadora configura el timbre como "Más suave" ("Softer"). El usuario puede seleccionar definir tres condiciones de sonido de aviso: "Más fuerte" ("Louder"), "Más suave" ("Softer") y "Apagado" ("Off").
7. Presione el botón "Antiarrugas" ("Wrinkle Saver") para seleccionar un programa de secado reservado adecuado. Esta función evita que se formen arrugas cuando no se descarga la secadora al final del ciclo. La secadora se detendrá y volverá a centrifugar durante un periodo breve cada cierto tiempo. Oprima el botón antiarrugas para elegir la cantidad de horas que desee, desde 3 a 24. Detenga la configuración en cualquier momento presionando el botón antiarrugas o abriendo la puerta de la secadora.
8. Si no se configura la función, el indicador de la función antiarrugas está apagado y se va el indicador del tiempo restante.
9. El visor indica el tiempo restante de un programa no reservado. Si se configura "Antiarrugas" ("Wrinkle Saver") en el estado en espera, el visor indica 3 horas, número que aumentará en 1 hora cada vez que se presione el botón (hasta que llegue a 24, luego vuelve a 3). Si se lo mantiene presionado durante 1,5 segundos, el valor indicado por el visor aumentará de manera continua.
10. Presione el botón "Retoque" ("Touch Up") para seleccionar un modo de secado a prueba de arrugas.
11. Utilice el ciclo "Retoque" ("Touch Up") para continuar secando si las prendas aún están húmedas después del ciclo automático.
12. Presione el botón "Comenzar/Pausa" ("Start / Pause")
13. Cuando comience a usar la máquina, primero cierre la puerta y luego presione este botón.
14. Si es necesaria una pausa durante el funcionamiento de la máquina, presione este botón. Si presiona nuevamente se reinicia el funcionamiento.

	Ciclo de secado automático	Tiempo restante	Nivel de secado del sensor	Temperatura	Señal
Comenzar / Pausa	Prendas pesadas	60	muy	Alta	Más suave
	Normal	52	muy	Alta	Más suave
	Blancos	65	muy	Alta	Más suave
	Voluminoso	62	muy	Alta	Más suave
	Sin plancha	35	muy	Media	Más suave
	Delicado	35	muy	Baja	Más suave
	Retoque	25	N/D	Baja	Más suave
0-180 minutes	Secado programado personalizzato	40	N/D	alta	Más suave
	Secado En Rejilla	60	N/D	Secado con aire	Más suave

• Función antiarrugas de 3 a 24 horas
• Niveles de secado del sensor: Muy, Más, Normal, Menos, Húmedo
• Niveles de temperatura: Alta, Media, Baja, Sin calor
• Señal: Más fuerte, Más suave, Apagada

CICLO DE SECADO AUTOMÁTICO

GDE/GDG 750AW

1. Gire la perilla de cualquier programa, excepto "APAGADO" ("OFF") para encender la unidad. El panel de control emitirá un pitido y la secadora pasará del estado apagado a en funcionamiento.
2. Configure el dial de selección de ciclo en el ciclo de secado automático. La señal, la temperatura y los niveles de secado están preprogramados. Para cambiar esta configuración:
3. Presione el botón de "Nivel de secado" ("Dry Level") para seleccionar un nivel de secado adecuado antes de encender la secadora. Hay 3 opciones para elegir: Más, Normal o Menos.
4. Presione el botón "Temperatura" ("Temp") para configurar una temperatura de secado adecuada.
5. Después de encender la unidad y seleccionar el ciclo, la secadora selecciona la temperatura preprogramada. Si es necesaria una temperatura de secado diferente, presione el botón "Temperatura" ("Temp") para seleccionar. Hay cuatro temperaturas de secado disponibles: Alta, Media, Baja y Sin calor. Presione el botón "Señal" ("Signal"), un timbre sonará al final de un ciclo.
6. Después de encenderse, la secadora configura el timbre como "Más suave" ("Softer"). El usuario puede elegir entre Más fuerte, Más suave o Apagado.
7. Presione el botón Comenzar / Pausa (Start / Pause).
8. Cuando comience a usar la máquina, primero cierre la puerta y bajo presión este botón.
9. Si es necesaria una pausa durante el secado, presione este botón. Si presiona nuevamente se reinicia el funcionamiento.

CICLO DE SECADO PROGRAMADO

GDE/GDG 950AW

1. Presione cualquier botón excepto el botón "Apagado" ("Off") para encender la unidad.
2. Presione el botón "Ciclos de secado programado" ("Timed-Dry Cycles") y seleccione el ciclo "Secado programado" ("Timed Dry").
3. Después de encender la unidad, presione el botón "Ciclo de secado programado" ("Timed-Dry Cycle") para seleccionar el programa "Secado programado" ("Timed Dry").
4. Presione los botones "Más tiempo" ("More Time") y "Menos tiempo" ("Less Time") para configurar un tiempo adecuado.
5. Después de configurar "Ciclo de secado programado" ("Timed-Dry Cycle") como "Secado programado" ("Timed Dry"), puede presionar estos dos botones para aumentar o disminuir el tiempo de secado según sea su deseo.

4-6. Presione los botones "Temperatura" ("Temp"), "Señal del ciclo" ("Cycle Signal"), "Antiarrugas" ("Wrinkle Saver") para definir el programa que desea.

Nota: En el caso del programa "Secado programado" ("Timed Dry"), el uso de los botones "Temperatura" ("Temp"), "Señal del ciclo" ("Cycle Signal"), "Antiarrugas" ("Wrinkle Saver") es el mismo que para los programas automáticos. El "Nivel de secado del sensor" ("Sensor Dryness Level") no está habilitado y sonará un pitido si se lo presiona.

1. Presione el botón "Comenzar/Pausa" ("Start / Pause").

CICLO DE SECADO PROGRAMADO

GDE/GDG750AW

1. Gire la perilla de cualquier programa, excepto "APAGADO" ("OFF") para encender la unidad. El panel de control emitirá un pitido y la secadora pasará del estado apagado a en configuración. Si no se presiona el botón Comenzar/Pausa (Start/Pause) cinco horas después del encendido, la secadora volverá automáticamente al estado APAGADO (OFF).
2. Configure el dial de selección de ciclo en el ciclo de Secado programado (Timed Dry).
3. Presione "Secado programado" ("Timed Dry") para configurar el tiempo de secado. 4-6. Presione "Temperatura" ("Temp") y "Señal" ("Signal") para definir los programas necesarios. Nota: En el programa "Secado programado" ("Timed Dry"), el uso de los botones "Temperatura" ("Temp") y "Señal" ("Signal") es el mismo que para los programas automáticos. "Nivel de secado" ("Dry Level") está inactivo.

Nota: Su secadora tiene preprogramado un ciclo de antiarrugas. Al finalizar el secado automático, el pitido indica que la energía está seca. Si se ignora, el tambor gira por alrededor de un minuto cada 5 minutos, hasta por una hora. El calor está desactivado y el pitido indica que las prendas están todas en la secadora. Cuando la puerta se abre, después de que el secado se haya completado, la secadora se apaga.

CICLO DE SECADO EN REJILLA

GDE/GDG 950AW

1. Presione cualquier botón excepto el botón "Apagado" ("Off") para encender la unidad.
2. Presione el botón "Ciclos de secado programado" ("Timed-Dry Cycles") y seleccione el ciclo "Secado en rejilla" ("Rack Dry").
3. Después de encender la unidad, presione el botón "Ciclo de secado programado" ("Timed-Dry Cycle") para seleccionar el programa "Secado en rejilla" ("Rack Dry").
4. Presione los botones "Más tiempo" ("More Time") y "Menos tiempo" ("Less Time") para configurar un tiempo adecuado.
5. Después de configurar "Ciclo de secado programado" ("Timed-Dry Cycle") como "Secado en rejilla" ("Rack Dry"), puede presionar estos dos botones para aumentar o disminuir el tiempo de secado según sea su deseo. 4-7. Presione los botones "Temperatura" ("Temp"), "Señal" ("Signal"), "Antiarrugas" ("Wrinkle Saver") y "Retoque" ("Touch Up") para definir el programa que desea. Notas: Para el programa "Secado en rejilla" ("Rack Dry"), el uso de los botones "Temperatura" ("Temp"), "Señal" ("Signal"),

CICLO DE SECADO EN REJILLA

"Antiarrugas" ("Wrinkle Saver") y "Retoque" ("Touch Up") es el mismo que para los programas automáticos. El "Nivel de secado del sensor" ("Sensor Dry Level") no está habilitado y sonará un pitido si se lo presiona.

1. Presione el botón "Comenzar/Pausa" ("Start / Pause").

GDE/GDG 750AW

1. Gire la perilla de cualquier programa, excepto "APAGADO" ("OFF") para encender la unidad. El panel de control emitirá un pitido y la secadora pasará del estado apagado a en funcionamiento. Si no se presiona el botón Comenzar/Pausa (Start/Pause) cinco horas después del encendido, la secadora volverá automáticamente al estado APAGADO (OFF).
2. Configure el dial de selección de ciclo en el ciclo de Secado en rejilla (Rack Dry).
3. Presione "Secado programado" ("Timed Dry") para configurar el tiempo de secado necesario. 4-6. Presione "Temperatura" ("Temp") y "Señal" ("Signal") para definir los programas necesarios. Nota: En el programa "Secado en rejilla" ("Rack Dry"), el uso de los botones "Temperatura" ("Temp") y "Señal" ("Signal") es el mismo que para los programas automáticos. "Nivel de secado" ("Dry Level") está inactivo.

Otras funciones

Su secadora también tiene las siguientes funciones para su conveniencia.

Filtro de pelusas:

• Todas las secadoras vienen con un filtro de pelusas que debe limpiarse antes o después de cada uso (lea la sección "Guía de cuidado y limpieza").

Patas niveladoras:

• Su secadora tiene cuatro patas niveladoras ubicadas en las esquinas de adelante y detrás de la unidad. Después de colocar correctamente la secadora en su lugar definitivo, podrá nivelarla.
• Las patas niveladoras pueden ajustarse girándolas hacia la derecha para subir la secadora y hacia la izquierda para bajarla.

Los siguientes sonidos se escuchan normalmente durante el funcionamiento de la secadora:

• Sonidos de golpes: esto es normal cuando se sacuden de forma continua las prendas muy mojadas dentro de la secadora.
• Ruido similar a una ráfaga de aire: esto sucede cuando el tambor de la secadora gira a muchas RPM y el aire corre por el tambor.

Consejos

• Para obtener los mejores resultados de secado, limpie el filtro de pelusas antes o después de cada uso.
• No sobrecargue su secadora.
• Equilibre la carga de la secadora de forma pareja por toda la unidad para obtener los mejores resultados.
• El tiempo de secado depende de muchas variables: tamaño de la carga, tipo de telas y de humedad, calor y humedad en el ambiente, voltaje eléctrico, largo del tubo de salida de emanaciones, etc.
• Para evitar tener que adivinar y ahorrar energía, le recomendamos que para determinadas prendas seleccione la configuración de secado automático.
• Siga siempre las instrucciones de cuidado de las telas proporcionadas por el fabricante de la prenda.

GUÍA DE CUIDADO Y LIMPIEZA

• El filtro de pelusas debe limpiarse antes y después de cada uso para que su unidad funcione con una eficiencia óptima. El filtro puede sacarse jalando de las lengüetas ubicadas en la parte interior de la puerta de la secadora. El filtro puede lavarse o aspirarse. Quite el exceso

Filtro de pelusas

de agua del filtro sacudiéndolo suavemente. De esta manera se quitará el polvo y las partículas atrapadas en el filtro. La pelusa que se acumula en el filtro restringe el flujo de aire, lo que produce tiempos de secado más prolongados. Después de limpiarlo, deslice el filtro de vuelta en su lugar. No utilice su secadora sin el filtro de pelusas.

• No utilice ningún tipo de limpiador en aerosol cuando limpie el interior.
• Podrían provocarse humos peligrosos o descarga eléctrica. Si se mancha el tambor de la secadora, límpielo con un paño húmedo. Quite todos los restos antes de secar la ropa.
• Limpie el gabinete con jabón suave y agua. No use limpiadores fuertes o abrasivos, esto podrá dañar la secadora.
• Limpie el tubo y la ventilación con regularidad para evitar obstrucciones que podrían afectar la eficacia de la secadora.

DETECCIÓN Y SOLUCIÓN DE PROBLEMAS

La secadora no funciona:

• Verifique si la unidad está enchufada. El enchufe pudo haberse aflojado.
• Controle que el tomacorriente de la pared tenga el voltaje adecuado.
• Controle para ver si es necesario reiniciar el interruptor automático o si es necesario cambiar el fusible.
• Controle que la secadora no esté en el modo "apagado" ("off"). Presione el botón Comenzar ("Start") otra vez.
• Controle que la puerta no esté abierta.

La secadora funciona pero no seca las prendas:

• La unidad puede estar sobrecargada. El tambor de la secadora debe estar lleno como máximo hasta la mitad.
• Revise los tubos de salida de emanaciones y la ventilación. La ventilación debe estar libre de obstrucciones.
• El tubo no debe tener ni polvo ni pelusas, y deben limpiarse con regularidad.
• Es necesario reclasificar la carga de la secadora. Es probable que las prendas pesadas deban separarse de las prendas normales.
• Es probable que las prendas voluminosas deban ser colocadas nuevamente.
• Si las prendas se secan de forma despareja, es probable que sea necesaria una configuración de secado más elevada o que las prendas en la secadora deban ser reclasificadas.

La secadora hace ruidos cuando seca:

• Verifique que no haya fichas, monedas, botones u otros objetos pesados que puedan provocar el ruido.
• Es probable que sea necesario volver a nivelar la secadora.
• Lea la guía de funcionamiento para conocer los sonidos de funcionamiento normal.

Estática:

• Causada por el secado excesivo. Regule un tiempo de secado más corto.
• Mezcla de telas sintéticas. Clasifique y separe las distintas telas.
• Utilice un suavizante para la ropa.

GARANTÍA LIMITADA

UN año entero de GARANTÍA

Durante 12 días a partir de la Fecha de la compra original, Haier reparará o cambiará sin cargo cualquier pieza que falle debido a un defecto en los materiales o en la realización, incluyendo la mano de obra.

Garantía limitada

Después de un año a partir de la Fecha de compra minorista original, Haier proporcionará las piezas sin costo, como se indica a continuación, para reemplazar dichas piezas por defectos en los materiales o en la realización. Haier es únicamente responsable del costo de la pieza. Los demás costos, tales como mano de obra, gastos por los viajes, etc., son responsabilidad del propietario.

Segundo año a quinto año.

NOTA: Esta garantía comienza el día de la compra del artículo. Se le debe presentar al representante de reparaciones autorizada el recibo original de la compra antes de realizarse las reparaciones cubiertas por la garantía.

Excepciones: Garantía en uso comercial o de alquiler.

90 días desde la Fecha original de compra para mano de obra.

90 días desde la Fecha original de compra para piezas.

NO SE APLICA NINGUNA OTRA GARANTÍA.

Para servicios de garantía

Póngase en contacto con el centro de reparaciones autorizada más cercano. Todos los servicios deben ser realizados por el centro de reparaciones autorizada de Haier. Para saber el nombre y teléfono del centro de reparaciones autorizada más cercano llame al: 1-877-337-3639.

Antes de llamar, por favor tenga la siguiente información disponible:

Número de modelo y de serie de su artefacto (ubicados en la parte superior izquierda de la parte trasera de la unidad).

El nombre y dirección de la Tienda donde compró la unidad y la Fecha de compra.

Una descripción clara del problema.

Un comprobante de compra (recibo de la venta).

Esta garantía cubre los artefactos dentro del territorio continental de los Estados Unidos, Puerto Rico y Canadá.

No se encontrarán cubiertos por esta garantía:

Cambio o reparación de fusibles, interruptores automáticos, cableado o tuberías del hogar.

Un producto cuyo número de serie original haya sido quitado o modificado.

Los gastos por servicios que no se identifican específicamente como normales, tales como la zona normal de servicio o las horas normales. Los daños a las prendas

Los daños ocurridos durante el envío.

Daños causados por instalación y mantenimiento incorrectos.

Daños por mal uso, abuso, accidente, incendio, inundación o casos de fuerza mayor.

Daños causados por otra reparación que no sea la brindada por un centro de reparaciones o vendedor autorizado de Haier.

Daños causados por corriente, voltaje o suministro eléctricos incorrectos.

Daños provocados por modificaciones, alteraciones o ajustes al producto no autorizados por Haier.

El ajuste de los controles operados por el usuario tal como se identifica en el manual del usuario.

Las mangueras, perillas, recipientes de pelusa y todos los complementos, accesorios y piezas descartables.

Los gastos de mano de obra, transporte para la reparación y gastos de envío para la remoción y el reemplazo de piezas defectuosas durante el periodo inicial de 12 meses.

Daños causados por todo aquello que no sea el uso normal hogareño.

Cualquier gasto de transporte o envío.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, EXPRESADA O IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO.

El recurso provisto en esta garantía es exclusivo y se otorga en lugar de cualquier otro recurso.

Esta garantía no cubre daños fortuitos o consecuentes, de modo que las limitaciones descritas anteriormente pueden no aplicarse a su caso. Algunos Estados no permiten limitaciones en cuanto a la duración de una garantía implícita, de modo que las limitaciones descritas anteriormente pueden no aplicarse a su caso.

Esta garantía le concede derechos legales específicos, y usted puede tener otros derechos, que varían de un estado a otro.

Haier America

New York, NY 10018

IMPORTANTE

No devuelva este producto a la tienda

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el "Centro de Servicio al

Consumidor de Haier" al 1-877-337-3639 (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA

Hecho en China

Hecho en China

Hecho en China

Haier

Haier America

New York, NY 10018

Impreso en China

Emitido: mayo de 2008

Pieza # WD-9999-56

GDG/GDE750AW

GDG/GDE950AW

©2008 Haier America Trading, LLC. Todos los derechos reservados. 100647 0508.
