Tipo de producto	Secador de toallas eléctrico
Marca	DeltaCalor
Modelo	SLIM Q ELECTRIC
Alimentación eléctrica	230 V~ ±10 % 50 Hz, monofásico
Clase de protección	Clase II (doble aislamiento eléctrico)
Índice de protección (IP)	IP24
Modos de funcionamiento disponibles	Boost, Confort, Eco, Antihielo, Programa
Temperatura por defecto – Confort	21,0 °C
Temperatura por defecto – Eco	17,5 °C
Temperatura por defecto – Antihielo	7,0 °C
Duración del modo Boost	2 horas
Conectividad	Bluetooth, aplicación Electric+ (Android/iOS)
Programación semanal	Sí, modificable a través de la aplicación
Función detección de ventana abierta	Sí (solo en modo Valor de consigna)
Historial de consumos	Sí, a través de la aplicación (diario, mensual, anual)
Protección contra sobrecalentamiento	Limitador interno de temperatura
Limpieza	Paño húmedo no abrasivo, sin productos químicos
Instalación – distancia mínima a obstáculos	15 cm
Instalación – altura mínima del barra más bajo	600 mm sobre el suelo
Uso previsto	Secado de ropa lavada con agua
Normas de conformidad	Baja Tensión 2014/35/UE, CEM 2014/30/UE, RoHS 2011/65/UE
Cable piloto	Sí (negro), aislar si no se utiliza
Protección diferencial requerida	Interruptor diferencial 30 mA

Preguntas frecuentes - SLIM Q ELECTRIC DELTACALOR

¿Cómo configurar el termostato por primera vez?

Al encender, elija el modo Valor de consigna o Potencia con la tecla Modalidad ➕, luego confirme con Encendido/Apagado ⏻. Luego, ajuste la fecha y la hora usando el mismo procedimiento.

¿Cuáles son los modos de funcionamiento disponibles?

Los modos son: Boost (potencia máxima 2h), Confort (21,0 °C), Eco (17,5 °C), Antihielo (7,0 °C), Programa (programación semanal) y Bluetooth para la conexión a la aplicación.

¿Cómo conectar el dispositivo a la aplicación Electric+?

Descargue la aplicación Electric+, cree una cuenta y active Bluetooth en su smartphone. En el termostato, seleccione el modo Bluetooth con la tecla Modalidad. En la aplicación, haga clic en CONEXIÓN.

¿Puedo modificar las temperaturas por defecto?

Sí, las modificaciones temporales se realizan con el control deslizante en la pantalla principal. Para modificaciones permanentes, en la aplicación, vaya a Configuración de modalidades operacionales y ajuste los valores.

¿Cómo funciona la detección de ventana abierta?

Esta función está disponible en modo Valor de consigna. Si se detecta una bajada rápida de temperatura, el radiador se apaga durante 30 minutos. Si la temperatura sube, retoma su modo anterior.

¿Cuál es la distancia de seguridad alrededor del dispositivo?

Instale el dispositivo a al menos 15 cm de cualquier obstáculo (estanterías, cortinas, muebles). La barra calefactora más baja debe estar a más de 600 mm del suelo.

¿Puedo usar el radiador en un baño?

Sí, el dispositivo es clase IP24 y puede instalarse en los volúmenes de protección 2 y 3 del baño. Es de clase II, por lo que la conexión a tierra está prohibida.

¿Cómo limpiar el radiador?

Use un paño húmedo no abrasivo sin ningún producto químico. No use detergentes agresivos.

¿Qué hacer en caso de mal funcionamiento?

Corte la alimentación en el disyuntor general. Nunca desmonte el dispositivo. Consulte su punto de venta o el servicio posventa de DeltaCalor ([e-mail], teléfono 07 67 14 75 74).

¿Cómo reiniciar el termostato?

Desplace los años hasta el último valor (opción REINICIAR), luego presione la tecla Encendido/Apagado ⏻ para confirmar. Esta operación permite cambiar la lógica de uso (Valor de consigna/Potencia).

MANUAL DE USUARIO SLIM Q ELECTRIC DELTACALOR

MANUAL DE INSTALACIÓN

Las instrucciones mostradas en este manual de instalación deben leerse cuidadosamente para garantizar la seguridad y el correcto funcionamiento del producto. Por lo tanto, las instrucciones deben leerse antes de continuar con la instalación y es aconsejable conservarlas para futuras consultas.

Es recomendable llamar a un técnico calificado para asistencia en caso de dudas sobre la instalación del producto

Deltacalor cuida al medio ambiente.

El manual completo de instrucciones, uso y mantenimiento del producto siempre está disponible en la página web:

https://www.deltacalor.com/es/descargar/

o, alternativamente, escanee el código QR aquí al lado con su movil.

• En caso de daños que deriven del no respeto de estas reglas no se podrá aplicar la garantía del fabricante.
• No utilizen el aparato en el exterior.
• Su aparato está destinado para uso doméstico y no debe emplearse para otras finalidades.
• Si el aparato se ha caído, se ha estropeado o no funciona correctamente, no lo ponga en marcha y asegúrese de que la alimentación del mismo no esté conectada (fusible o interruptor).
• Nunca desarmen el aparato. Un aparato mal reparado puede implicar riesgos para quien lo utiliza. Para cualquier problema, consulten a su punto de venta.
• Si el cable de alimentación se ha estropeado, tiene que ser reemplazado por el fabricante, el servicio pos-venta o por otro profesional, para evitar cualquier tipo de peligro.
• Advertencia: cable de alimentación no debe tocar el elemento de calefacción.
• Advertencia: para evitar el riesgo de sobrecalentamiento, no cubrir el aparato. En caso contrario, el aumento de la temperatura activará el dispositivo de protección interno.
• Este dispositivo está diseñado sólo para secar la ropa lavada con agua.
• Advertencia: para evitar el riesgo de sobrecalentamiento, no cubrir el aparato. En caso contrario, el aumento de la temperatura activará el dispositivo de protección interno.
• El aparato de calefacción no tiene que instalarse debajo de una toma de corriente.
• El aparato de calefacción tiene que instalarse de manera que los interruptores y los otros dispositivos de mando no puedan ser tocados por una persona que se encuentre en la bañera o en la ducha (ref. norma NF C15-100).
• El circuito de alimentación de este aparato tiene que incluir un dispositivo de interrupción omnipolar (ref. norma NF C15-100)

CUIDADO

Para evitar peligros para los niños muy pequeños, se aconseja de instalar este aparato de manera que la barrera caliente más baja sea por lo menos a 600 mm desde el suelo.

ADVERTENCIAS PARA LAS PERSONAS DISCAPACITADAS Y LOS NIÑOS

• Este aparato puede ser utilizado por personas con capacidades físicas, sensoriales y mentales reducidas o sin conocimiento acerca del producto, o bien por niños a partir de 8 años de edad, siempre que esten vigilados e instruidos sobre el uso seguro del aparato y conscientes de todos los riesgos.
• Los niños no deben jugar con el aparato.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin vigilancia.
• Se recomienda mantener fuera del alcance de los niños menores de 3 años, si no están bajo supervisión continua.
• Los niños de entre 3 y 8 años solo deben encender o apagar el aparato, con tal de que esté instalado en la posición normal prevista y los niños estén bajo la supervisión continua o hayan recibido instrucciones relativas al uso del aparato en seguridad y entiendan perfectamente los peligros potenciales.
• Los niños de entre 3 y 8 años no deben conectar, regular o limpiar el aparato, ni someterle a mantenimiento.

ATENCIÓN

Algunas partes del producto pueden sobrecalentarse y provocar quemaduras. Prestar especial atención en presencia de niños y personas vulnerables.

PREPARACIÓN DE LA INSTALACIÓN

Antes de conectar el aparato de calefacción desconectar el interruptor general.

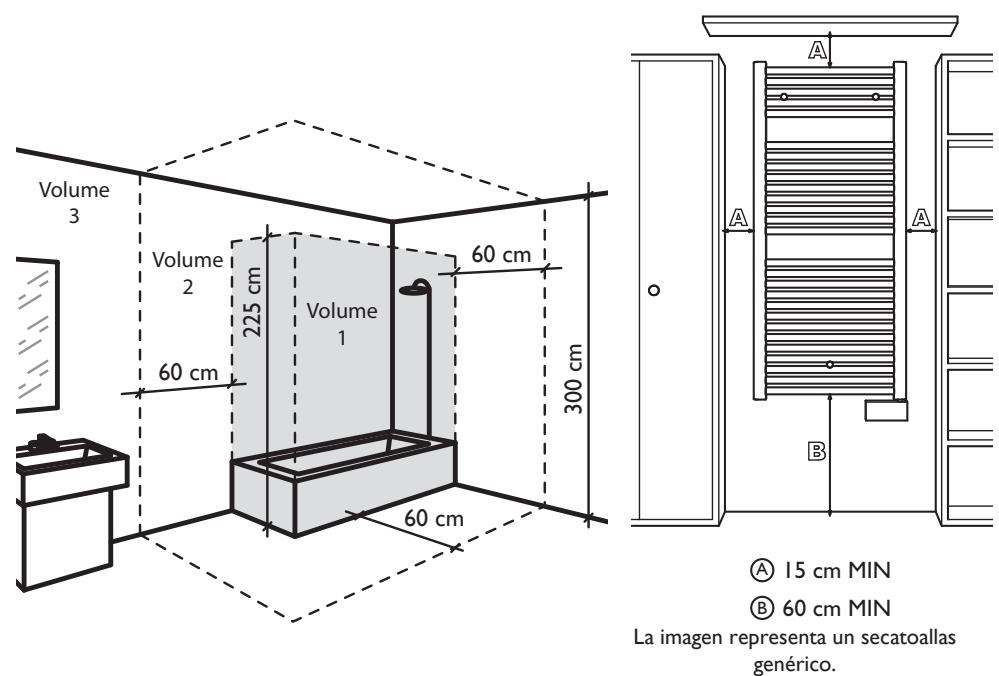

El aparato de calefacción es un aparato de clase II, por eso puede instalarse en todos los espacios de la casa, también en los volúmenes de protección 2 y 3 de un cuarto de baño (IP24). Averigüen por tanto el nivel de protección (IPXX) relativo a Su aparato.

El aparato de calefacción no tiene que instalarse debajo de una toma de corriente. El aparato de calefacción tiene que ser instalado como mínimo a 15 cm de cada obstáculo (estantes, cortinas, muebles, etc...).

Ⓐ 15 cm MIN
⑧ 60 cm MIN
La imagen representa un secatoallas genérico.

ALIMENTACIÓN Y CONEXIONES ELÉCTRICAS

• La alimentación del aparato de calefacción tiene que estar protegida, conforme a las normas vigentes, por un interruptor diferencial de 30 mA y por un dispositivo de protección contra la sobrecorriente adaptado a las características de la línea de conexión.
• Antes de utilizar el aparato por primera vez, verificar que la tensión utilizada corresponda a la indicada en el aparato.
• Esto aparato de calefacción es un aparato de clase II (doble aislamiento eléctrico).
• La conexión a tierra está prohibida.
• La conexión de los tres cables tiene que ser realizada dentro de una caja de conexión eléctrica conforme a las normas vigentes.
• Si no se utiliza, por razones de seguridad, debe aislarse el cable piloto.

Alimentación monofásica 230 V\~ 50 Hz.

• Cable azul/gris: neutro
• Cable marrón: fase
• Cable negro: cable piloto

ESQUEMA DE UTILIZACIÓN DEL CABLE PILOTO

Configuración en la que se utiliza el cable piloto.

Configuración en la que no se utiliza el cable piloto.

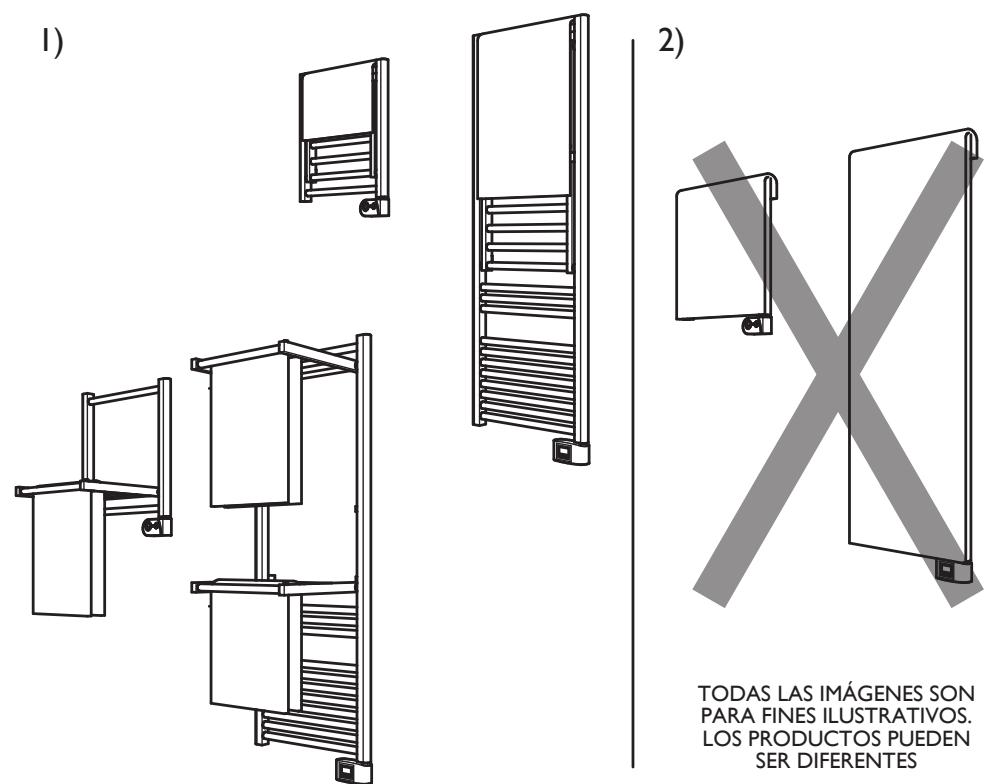

Utilizar el producto como se muestra en la figura 1. Nunca cubrir completamente el aparato con toallas o prendas de vestir (figura 2). Nunca cubrir los colectores (tubos verticales). El uso incorrecto puede provocar peligrosos sobrecalentamientos y comprometer el funcionamiento del aparato.

Para limpiar el aparato, no utilizar productos químicos, sino solo un paño húmedo no abrasivo.

El símbolo, colocado sobre el producto, indica la obligación de entregar el aparato a eliminar en un punto de recogida especializado, conforme a la Directiva 2012/19/UE. En caso de sustitución, el aparato puede ser devuelto al revendedor también. Este producto no queda comprendido dentro de la categoría de los residuos domésticos comunes. Una correcta gestión de su eliminación permite proteger el medio ambiente y reducir la explotación de recursos naturales.

Declaración de conformidad: El fabricante declara, bajo su exclusiva responsabilidad, que el producto objeto del presente manual cumple con los requisitos esenciales de las Directivas de Baja Tensión 2014/35/UE, CEM 2014/30/UE y RoHS 2011/65/UE.

CE
