Tipo de producto	Radiador eléctrico
Marca	DeltaCalor
Modelo	FREESYSTEM
Tensión de alimentación	230 V ~ 50 Hz
Potencia máxima	1500 W
Dimensiones (An x Al x P)	60 x 45 x 10 cm
Peso	6,5 kg
Material	Acero y aluminio
Tipo de calefacción	Convección y radiación
Termostato	Electrónico, ajustable
Programador	Integrado, 24h/7d
Índice de protección	IP24
Seguridad	Apagado automático en caso de sobrecalentamiento, bloqueo infantil
Función Eco	Modo ahorro de energía
Instalación	Fijación mural o sobre soporte
Longitud del cable	1,5 m
Nivel sonoro	Silencioso (0 dB)
Conformidad	CE, NF
Mantenimiento	Limpiar con un paño suave y seco
Piezas de repuesto	Termostato, fusible, resistencia
Reparabilidad	Índice de reparabilidad 8,5/10
Garantía	2 años

Preguntas frecuentes - FREESYSTEM DELTACALOR

¿Cómo ajustar la temperatura?

Utilice el termostato electrónico integrado para ajustar la temperatura deseada entre 5°C y 30°C.

¿Es posible la programación diaria?

Sí, el programador 24h/7d permite definir horarios de calefacción para cada día de la semana.

¿Se puede usar el radiador en un baño?

Sí, gracias al índice de protección IP24, está protegido contra salpicaduras de agua y es adecuado para habitaciones húmedas.

¿Qué hacer en caso de avería?

Consulte el manual de instrucciones para los códigos de error. Si el problema persiste, contacte al servicio postventa de DeltaCalor.

¿Cómo limpiar el radiador?

Desenchufe el aparato y límpielo con un paño suave y seco. No use productos abrasivos ni agua.

¿Es compatible con un termostato conectado?

El radiador no es compatible con un termostato conectado. Usa su propio termostato electrónico integrado.

¿Hay un modo anticongelante?

Sí, el modo anticongelante mantiene una temperatura mínima de 5°C para evitar la congelación en la habitación.

¿Cuál es el consumo eléctrico?

El consumo depende del ajuste. En modo normal, la potencia máxima es de 1500 W. El modo Eco reduce el consumo.

¿Cómo instalar el radiador en la pared?

Utilice el kit de fijación mural incluido. Asegúrese de que la pared soporte el peso y respete las distancias de seguridad indicadas en el manual.

¿La garantía cubre las piezas?

Sí, la garantía de 2 años cubre las piezas de repuesto (termostato, fusible, resistencia) sujeto a las condiciones de uso.

MANUAL DE USUARIO FREESYSTEM DELTACALOR

MANUAL DE INSTALACIÓN

Las instrucciones mostradas en este manual de instalación deben leerse cuidadosamente para garantizar la seguridad y el correcto funcionamiento del producto. Por lo tanto, las instrucciones deben leerse antes de continuar con la instalación y es aconsejable conservarlas para futuras consultas.

Es recomendable llamar a un técnico calificado para asistencia en caso de dudas sobre la instalación del producto

Deltacalor cuida al medio ambiente.

El manual completo de instrucciones, uso y mantenimiento del producto siempre está disponible en la página web:

https://www.deltacalor.com/es/descargar/

o, alternativamente, escanee el código QR aquí al lado con su movil.

• En caso de daños que deriven del no respeto de estas reglas no se podrá aplicar la garantía del fabricante.
• No utilizen el aparato en el exterior.
• Su aparato está destinado para uso doméstico y no debe emplearse para otras finalidades.
• Si el aparato se ha caído, se ha estropeado o no funciona correctamente, no lo ponga en marcha y asegúrese de que la alimentación del mismo no esté conectada (fusible o interruptor).
• Nunca desarmen el aparato. Un aparato mal reparado puede implicar riesgos para quien lo utiliza. Para cualquier problema, consulten a su punto de venta.
• Si el cable de alimentación se ha estropeado, tiene que ser reemplazado por el fabricante, el servicio pos-venta o por otro profesional, para evitar cualquier tipo de peligro.
• Advertencia: cable de alimentación no debe tocar el elemento de calefacción.
• Advertencia: para evitar el riesgo de sobrecalentamiento, no cubrir el aparato. En caso contrario, el aumento de la temperatura activará el dispositivo de protección interno.
• Este dispositivo está diseñado sólo para secar la ropa lavada con agua.
• Advertencia: para evitar el riesgo de sobrecalentamiento, no cubrir el aparato. En caso contrario, el aumento de la temperatura activará el dispositivo de protección interno.
• El aparato de calefacción no tiene que instalarse debajo de una toma de corriente.
• El aparato de calefacción tiene que instalarse de manera que los interruptores y los otros dispositivos de mando no puedan ser tocados por una persona que se encuentre en la bañera o en la ducha (ref. norma NF C15-100).
• El circuito de alimentación de este aparato tiene que incluir un dispositivo de interrupción omnipolar (ref. norma NF C15-100)

CUIDADO

Para evitar peligros para los niños muy pequeños, se aconseja de instalar este aparato de manera que la barrera caliente más baja sea por lo menos a 600 mm desde el suelo.

ADVERTENCIAS PARA LAS PERSONAS DISCAPACITADAS Y LOS NIÑOS

• Este aparato puede ser utilizado por personas con capacidades físicas, sensoriales y mentales reducidas o sin conocimiento acerca del producto, o bien por niños a partir de 8 años de edad, siempre que esten vigilados e instruidos sobre el uso seguro del aparato y conscientes de todos los riesgos.
• Los niños no deben jugar con el aparato.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin vigilancia.
• Se recomienda mantener fuera del alcance de los niños menores de 3 años, si no están bajo supervisión continua.
• Los niños de entre 3 y 8 años solo deben encender o apagar el aparato, con tal de que esté instalado en la posición normal prevista y los niños estén bajo la supervisión continua o hayan recibido instrucciones relativas al uso del aparato en seguridad y entiendan perfectamente los peligros potenciales.
• Los niños de entre 3 y 8 años no deben conectar, regular o limpiar el aparato, ni someterle a mantenimiento.

ATENCIÓN

Algunas partes del producto pueden sobrecalentarse y provocar quemaduras. Prestar especial atención en presencia de niños y personas vulnerables.

PREPARACIÓN DE LA INSTALACIÓN

Antes de conectar el aparato de calefacción desconectar el interruptor general.

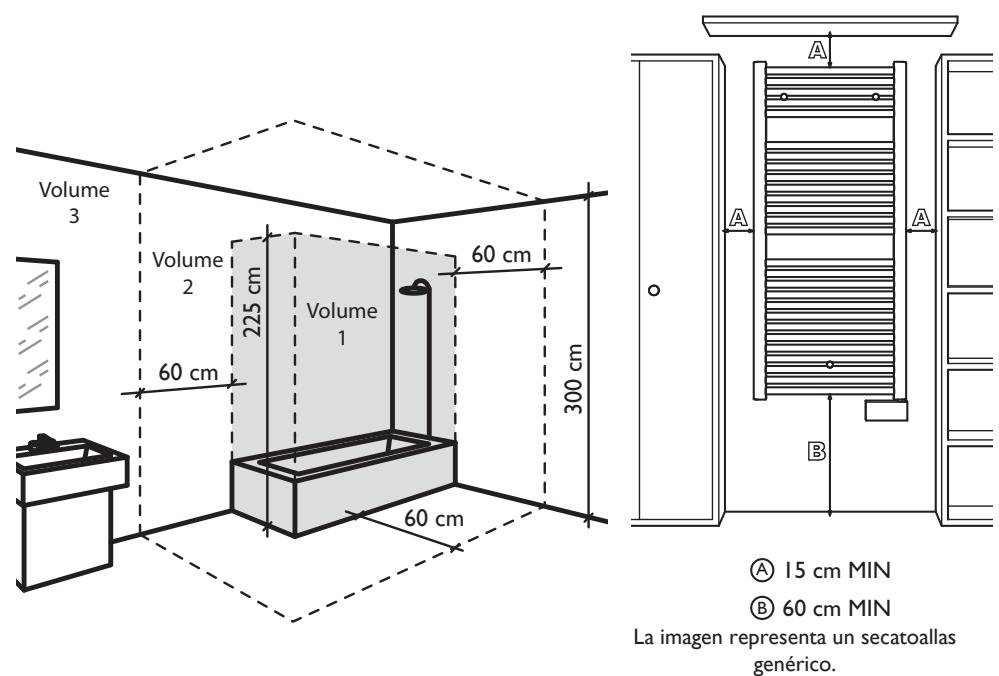

El aparato de calefacción es un aparato de clase II, por eso puede instalarse en todos los espacios de la casa, también en los volúmenes de protección 2 y 3 de un cuarto de baño (IP24). Averigüen por tanto el nivel de protección (IPXX) relativo a Su aparato.

El aparato de calefacción no tiene que instalarse debajo de una toma de corriente. El aparato de calefacción tiene que ser instalado como mínimo a 15 cm de cada obstáculo (estantes, cortinas, muebles, etc...).

Ⓐ 15 cm MIN
⑧ 60 cm MIN
La imagen representa un secatoallas genérico.

ALIMENTACIÓN Y CONEXIONES ELÉCTRICAS

• La alimentación del aparato de calefacción tiene que estar protegida, conforme a las normas vigentes, por un interruptor diferencial de 30 mA y por un dispositivo de protección contra la sobrecorriente adaptado a las características de la línea de conexión.
• Antes de utilizar el aparato por primera vez, verificar que la tensión utilizada corresponda a la indicada en el aparato.
• Esto aparato de calefacción es un aparato de clase II (doble aislamiento eléctrico).
• La conexión a tierra está prohibida.
• La conexión de los tres cables tiene que ser realizada dentro de una caja de conexión eléctrica conforme a las normas vigentes.
• Si no se utiliza, por razones de seguridad, debe aislarse el cable piloto.

Alimentación monofásica 230 V\~ 50 Hz.

• Cable azul/gris: neutro
• Cable marrón: fase
• Cable negro: cable piloto

ESQUEMA DE UTILIZACIÓN DEL CABLE PILOTO

Configuración en la que se utiliza el cable piloto.

Configuración en la que no se utiliza el cable piloto.

Utilizar el producto como se muestra en la figura 1. Nunca cubrir completamente el aparato con toallas o prendas de vestir (figura 2). Nunca cubrir los colectores (tubos verticales). El uso incorrecto puede provocar peligrosos sobrecalentamientos y comprometer el funcionamiento del aparato.

Para limpiar el aparato, no utilizar productos químicos, sino solo un paño húmedo no abrasivo.

El símbolo, colocado sobre el producto, indica la obligación de entregar el aparato a eliminar en un punto de recogida especializado, conforme a la Directiva 2012/19/UE. En caso de sustitución, el aparato puede ser devuelto al revendedor también. Este producto no queda comprendido dentro de la categoría de los residuos domésticos comunes. Una correcta gestión de su eliminación permite proteger el medio ambiente y reducir la explotación de recursos naturales.

Declaración de conformidad: El fabricante declara, bajo su exclusiva responsabilidad, que el producto objeto del presente manual cumple con los requisitos esenciales de las Directivas de Baja Tensión 2014/35/UE, CEM 2014/30/UE y RoHS 2011/65/UE.
