MANUAL DE USUARIO FIXATION DU KIT TURBINE 1000 SUR LE FOYER SUPRA
SP MANUAL DE INSTALLACIÓN Y DE USO
ACELERADOR DE CONVECCIÓN KTE152 CONVECTION ACCELERATOR KTE152
Este aparato cumple con las directivas de la EEC referente a compatibilización electromagnetica 89/336/EEC y a la baja tension 73/23/EEC.
B) Stufa a legna BEAUFORT
El acelerador de convección consta de 2 ventiladores axiales. El interruptor de 2 posiciones permite que los ventiladores funcionen a 2 velocidades.
Caudal del módulo de velocidad máxima 240 m³/h
| Potencia absorbida | 15 W |
| Intensidad | 120 mA |
| Tensión / Frecuencia | 230 V / 50 Hz |
| 33 dB |
2. MONTAJE DEL KTE 152

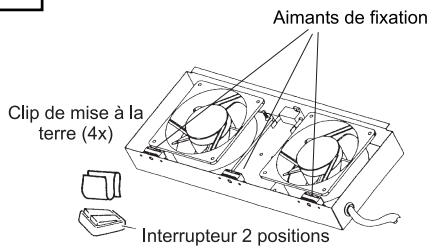

2.1. Lista de paquetes
- caja con el acelerador de convección
- un deflector metálico + tornillo de sujeción (usar sólo en el caso de chimeneas clásicas).
- una bolsa del interruptor (ver el §4 "Conexión eléctrica)
2.2. Montaje horizontal CON deflector metálico
CHIMENEAS AFECTADAS
-Classiques
(148,150,152,158,160,162,168,...-(B,C,D,VL,VLD)
- Fijar el deflector metálico a la caja (fig. 1).
- Introducir la caja por la parte inferior de la chimenea ya colocada (fig.2).
- Encajarla a fondo y hacerla girar para que los imanes se apoyen bien la chapa de fondo.
- Verificar que está bien colocada y abatir la lengüeta de seguridad.
- Conectar la pinza de puesta a tierra en la chimenea, en el corte de la lengüeta.
- Proceder a conectar eléctricamente.
1

2
Tirar de la lengüeta de seguridad hacia abajo
Sujetar el hilo de conexión a tierra

2.3. Montaje horizontal SIN deflector metálico
¡No utilizar
el deflector metálico!
- Introducir la caja por la parte inferior de la chimenea ya colocada
- Encajarla a fondo y hacerla girar para que los imanes se apoyen bien la chapa de fondo.
- Verificar que está bien colocada y abatir la lengüeta de seguridad.
- Conectar la pinza de puesta a tierra en la chimenea, en el corte de la lengüeta.
- Proceder a conectar eléctricamente.
CHIMENEAS AFECTADAS
| 1602 | Cristal |
| 4900-4901-4902 | Diademe |
| 5100-5101-5102 | Elodie |
| 5600-5601-5602 | Empyrium |
| 5800-5801-5802 | Equation |
| Agathe | Flavie |
| Altima | FSU6 |
| Aravis | FSU9 |
| Carat | Granit 20 |
3

Tirar de la lengüeta de seguridad hacia abajo
Sujetar el hilo de conexión a tierra

Travesaño
Acelerador de convección
Result
Rubis
Taranis
Temporis
Univers
Vallauris
Valloire
Vanoise/ Vanoise R
2.4. Montaje vertical SIN deflector metálico
APARATOS AFECTADOS
A) Chimeneas de cristal prismático o perfilado
FV 40
Vertal
Antibia
No utilizar
el deflector metálico!
- Colocar la caja de ventilación frente al orificio rectangular previsto a tal efecto en la cara posterior del travesaño (fig. 5).
- Sujetarla haciendo descansar la garra de fijación inferior en el reborde inferior del orificio rectangular del travesaño. Los imanes se apoyan contra la cara posterior del travesaño (Fig. 5 y 6).
- Conectar la pinza de puesta a tierra en la chimenea, en el corte de la lengüeta.
- Proceder a conectar eléctricamente.
5
Orificio rectangular

6

APARATOS AFECTADOS
B) Estufa de leña BEAUFORT
No utilizar
el deflector metálico!
- Colocar la caja de ventilación frente al orificio rectangular previsto a tal efecto en la cara posterior del travesaño (fig. 7).
- Sujetarla haciendo descansar la garra de fijación superior en el reborde superior del orificio rectangular del travesaño. Los imanes se apoyan contra la cara posterior del travesaño (Fig. 7 y 8).
- Conectar la pinza de puesta a tierra en la chimenea, en el corte de la lengüeta.
- Proceder a conectar eléctricamente.
7
Orificio rectangular

8

2.5. Montaje SIN deflector metálico
APARATOS AFECTADOS
Vanoise-Vanoise R
9

4. CONEXIÓN ELÉCTRICA
Antes de acceder a los dispositivos de conexión, deben desconectarse todos los circuitos de alimentación.

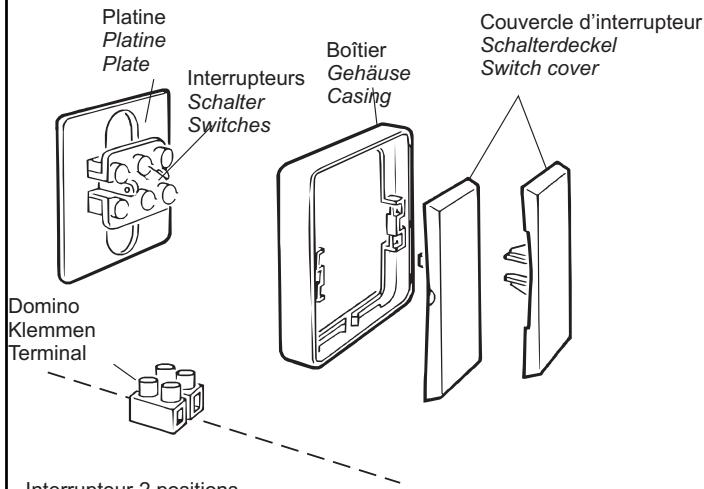

4.1. Lista
Observación: esta bolsa interruptora es idéntica para los dos equipos.
Consta de los elementos siguientes:
- un interruptor de 2 posiciones, no montado.
- un cable eléctrico de 4 conductores, de 3 m de largo, para la conexión del acelerador de convección al interruptor. Esta longitud permite disponer de libertad suficiente para colocar el interruptor de 2 posiciones en el mejor sitio.
Hilo eléctrico de 0,75 mm²; 6 cm (derivación) - No se suministra la traída (3 x 0,75 mm²) de corriente (220 V / 50 Hz) al interruptor.
- unas bornas, para cortar en dos.
4.2. Conexión eléctrica
- Identificar la fase activa del cuadro eléctrico mediante un destornillador detector de corriente. El conductor de fase (P) se conectará a este borne. Deberá pasar por un dispositivo de seguridad omnipolar que tenga una distancia de apertura de los contactos de, al menos, 3 mm.
- Presentar la chapa de conexión como se indica en la figura, con las letras LA (fase) dispuestas en la parte inferior derecha.
- Preparar el puente eléctrico, 0,75 mm ^2 , de 6 cm de largo.
-
Pelar los 3 conductores de la acometida de corriente y conectarlos tal como se representa (fig. 12):
-
el conductor de fase (P) en el borne LA.
- el conductor neutro (N) en la medio regleta de bornes.
-
El conductor de tierra () en la otra mitad del borne
-
Llevar a continuación los 4 conductores del cable suministrado (acortado si hace falta) y conectarlo respetando los colores (fig. 12).
- Fijar la platina en el lugar reservado.
- Colocar la caja del interruptor de modo que contenga todo el cableado colocando los bornes en los rincones y sujetar la chapa.
- Colocar las 2 tapas como se representa en la figura y encajarla en los interruptores.
- Dar la corriente y comprobar el funcionamiento.
11


Esquema eléctrico

Pasado un cierto tiempo de uso, el polvo puede agarrarse a las rejillas de protección. Se pueden limpiar desencajando el aparato hacia abajo y trayéndolo hacia delante de la chimenea (acceso debajo del brocal).
Dejar libre este acceso bajo el brocal.
Los productos eléctricos no deben desecharse con la basura doméstica.
Debe reciclarlos en los puntos de recogida correspondientes.
Diríjase a las autoridades locales o a su distribuidor para que le aconseje sobre el reciclado.
