Tipo de producto	Pinza amperimétrica
Marca	Klein Tools
Modelo	CL3000
Funciones de medición	Tensión CA/CC, Corriente CA/CC, Resistencia, Continuidad, Capacitancia, Frecuencia, Prueba de diodos, Temperatura
Rango de corriente CA	0.1 A a 400 A
Rango de corriente CC	0.1 A a 400 A
Rango de tensión CA	0.1 V a 600 V
Rango de tensión CC	0.1 V a 600 V
Rango de resistencia	0.1 Ω a 40 MΩ
Rango de capacitancia	1 nF a 4000 μF
Rango de frecuencia	1 Hz a 10 MHz
Apertura de pinza	1.25 pulgadas (32 mm)
Pantalla	LCD digital con retroiluminación
True RMS	Sí
Rango automático	Sí
Retención de datos	Sí
Clasificación de seguridad	CAT III 600V
Alimentación	2 pilas AAA (no incluidas)
Dimensiones	8.6 x 2.3 x 1.3 pulgadas (218 x 58 x 33 mm)
Peso	8.8 oz (250 g) incluyendo pilas
Temperatura de funcionamiento	32°F a 122°F (0°C a 50°C)
Temperatura de almacenamiento	-4°F a 140°F (-20°C a 60°C)
Accesorios incluidos	Puntas de prueba, sonda de temperatura, maletín de transporte, manual de usuario
Mantenimiento	Limpiar con paño húmedo, sin disolventes; reemplazar las pilas rápidamente cuando estén bajas
Cumplimiento de seguridad	EN 61010-1, EN 61010-2-033

Preguntas frecuentes - CL3000 Klein Tools

¿Para qué se utiliza el CL3000?

La Pinza amperimétrica Klein Tools CL3000 se utiliza para medir tensión CA/CC, corriente, resistencia, capacitancia, frecuencia y temperatura. Es ideal para la resolución de problemas eléctricos en entornos residenciales y comerciales.

¿Cómo mido corriente CA con el CL3000?

Gire el selector rotatorio al rango de corriente CA (A~). Sujete la pinza alrededor de un solo conductor. La pantalla muestra la corriente. Asegúrese de que el conductor esté dentro de la apertura de la pinza y no demasiado cerca de otros cables.

¿El CL3000 mide corriente CC?

Sí, mide corriente CC de hasta 400 A. Seleccione el rango de corriente CC (A⎓). Tenga en cuenta que para CC, es posible que deba poner a cero la pinza (presione el botón REL) antes de la medición.

¿Qué pilas utiliza el CL3000?

Utiliza dos pilas AAA (1.5V cada una). Instálelas en el compartimento de pilas y asegúrese de la polaridad correcta. Reemplácelas cuando aparezca el indicador de batería baja.

¿El CL3000 tiene rango automático?

Sí, la función de rango automático selecciona automáticamente el rango de medición adecuado. También puede seleccionar un rango manualmente con el botón RANGE para mayor control.

¿Qué clasificación de seguridad tiene el CL3000?

Tiene clasificación CAT III 600V, adecuada para mediciones en circuitos de distribución y equipos. Siempre siga las precauciones de seguridad y utilice el equipo de protección personal adecuado.

¿Cómo mido la temperatura con el CL3000?

Conecte la sonda termopar incluida a los conectores de entrada (COM y TEMP). Gire el selector rotatorio al rango de temperatura (TEMP). Lea la temperatura en la pantalla. Admite tanto °C como °F.

¿Puedo medir capacitancia con el CL3000?

Sí, mide capacitancia de 1 nF a 4000 μF. Seleccione el rango de capacitancia (CAP). Descargue el capacitor antes de la medición para evitar daños.

¿Qué hace el botón REL?

El botón REL (modo relativo) pone a cero la pantalla, permitiéndole medir compensación o comparar lecturas. Útil para poner a cero la corriente CC o compensar capacitancia.

¿Cómo limpio y mantengo el CL3000?

Limpie el medidor con un paño húmedo y detergente suave si es necesario. No use abrasivos ni disolventes. Almacene en un lugar seco. Retire las pilas si no se usa durante períodos prolongados.

MANUAL DE USUARIO CL3000 Klein Tools

Manual de Instrucciones

CL3000

ESPAÑOL

• RETENCIÓN DE DATOS
- LUZ DE FONDO
• LECTURA RELATIVA
• PANTALLA LCD DE 3999 CONTEOS CON DÍGITOS DE 3-3/4
• INTERVALO AUTO / MANUAL

Para Profesionales... Desde 1857®

KLEIN TOOLS®

www.kleintools.com

ESPAÑOL

CL3000 Manual de Instrucciones

ESPECIFICACIONES GENERALES

El CL3000 de Klein Tools es un multimetro de horquilla multifunción. Mide tensión de CA / CC, corriente CA, resistencia, capacitancia, frecuencia y ciclo de servicio. También puede probar diodos y continuidad.

• Altitud de funcionamiento: 2000 metros
• Humedad: 75% máx.
• Temperatura de funcionamiento: 0°C / 32°F a 40°C / 104°F
• Temperatura de almacenamiento: -10°C / 14°F a 50°C / 122°F
• Temperatura de precisión: 18°C/64°F a 28°C/2°F
• Coeficiente de temperatura: 0,1* (precisión especificada) / °C
• Frecuencia de muestreo: 3 muestras por segundo
• Tamaño de la mandíbula: Tamaño máximo del conductor 12 mm
  • Dimensiones: 7,5 x 2,7 x 1,7 pulgadas
• Peso: 7,4 onzas
• Calibración: Precisa durante un año
  • Calificación CAT: CAT III 600V
• Precisión: ± (% de la lectura + No. de dígitos menos significativos)

ADVERTENCIAS

Para asegurar un funcionamiento y servicio seguros del probador, siga estas instrucciones. Si no se hace caso de estas advertencias, el resultado puede ser lesiones graves o muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo una tensión o una corriente conocida.
• No utilice nunca el multímetro en un circuito con tensiones que excedan la capacidad nominal basada en la categoría de este multímetro.
• No utilice el multímetro durante tormentas eléctricas ni en tiempo mojado.
• No utilice el multímetro ni los conductores de prueba si parecen estar dañados.
• Asegúrese de que los conductores de prueba del multímetro estén completamente asentados y mantenga los dedos alejados de los contactos metálicos de los conductores de prueba cuando haga mediciones.
• No abra el multímetro para reemplazar las pilas mientras los conductores de prueba estén conectados.
• Tenga precaución cuando trabaje con tensiones superiores a 60 V CC, o 25 V CA de valor eficaz (RMS). Dichas tensiones presentan un peligro de descarga.
• Para evitar lecturas falsas que pueden llevar a descargas eléctricas, reemplace las pilas si aparece un indicador de pila baja.
• A menos que mida tensión o corriente, apague y bloquee el suministro eléctrico antes de medir resistencia o capacitancia.
• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección individual para evitar las descargas eléctricas y las lesiones por intensas corrientes de arco donde los conductores con corriente peligrosos estén al descubierto.

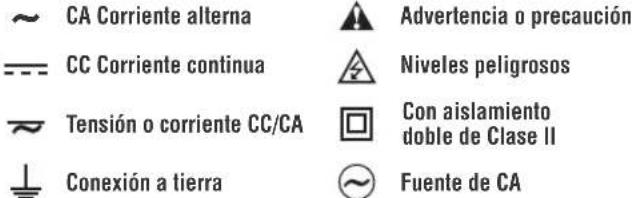

SÍMBOLOS

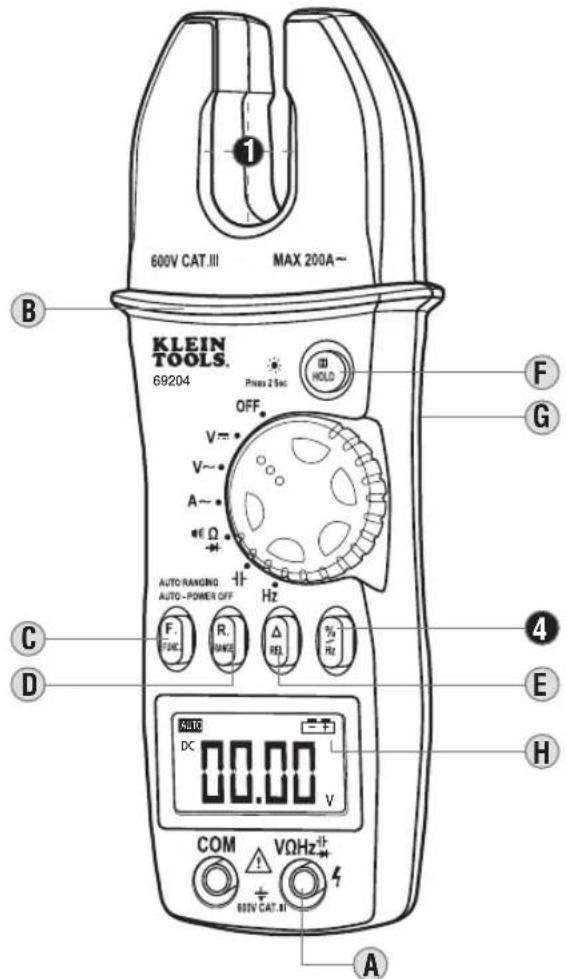

DETALLES DE LAS FUNCIONES

A. Utilice conductores de prueba con capacidad nominal CAT III o mayor. No intente medir más de 750 V CA ó 1000 V CC o cualquier corriente en la entrada del conductor.

B. Mantenga las manos por debajo de la línea cuando mida niveles altos de corriente.

C. Autoapagado (Apo)

• Presione repetidamente para recorrer en ciclo los intervalos manuales.
• Retenga durante 2 segundos para regresar al modo de determinación automática del intervalo.
• AUTO se muestra en la pantalla de LCD solamente durante el modo de determinación automática del intervalo.

E. Modo de lectura relativa

• Presione para almacenar el valor actual.
- La pantalla mostrará ahora la diferencia entre las lecturas almacenada y en vivo.
- Presione de nuevo para regresar a la lectura en vivo.

F. Retención de datos / Luz de fondo

• Presione para retener el valor actual en la pantalla.
• Presione de nuevo para regresar a la lectura en vivo.
• Presione el botón durante 2 segundos para activar o desactivar la luz de fondo.
  • La utilización de las luces drena significativamente la pila.
• La luz de fondo se apaga automáticamente después de 15 segundos.

G.H. Reemplazo de la pila (1 de 9 V)

• Cuando el indicador - + se muestre en la pantalla de LCD, las pilas deben ser reemplazadas.
• Retire el tornillo trasero y reemplace la pila de 9 V manteniendo la polaridad.
• Apague el dispositivo antes de retirar la cubierta trasera.

Autoapagado

• El dispositivo se apagará después de 30 minutos sin utilizarlo.
  • Gire el dial o presione un botón para activarlo.

INSTRUCCIONES DE LAS FUNCIONES

1. Corriente CA: < 200A

Características: REL HOLD RANGE

• Centre el cable en las guías para lograr la mejor precisión.

• Las corrientes opuestas se cancelan (utilice el separador de líneas cuando sea necesario).

• Tensión de CC: < 1000 V CC

Características: REL HOLD RANGE

Características: REL HOLD RANGE

4. Frecuencia / Ciclo de servicio

Características: HOLD

- La tensión de entrada debe ser entre 1 y 10 V de valor eficaz (RMS) para la precisión indicada.

5. Resistencia / Diodo / Continuidad

Características de resistencia:

HOLD RANGE

• No mida resistencia en un circuito que tenga corriente.
  • Ω <40MΩ

Características de diodo:

HOLD

La pantalla muestra:

• Caída de tensión en sentido directo si la polarización es directa.
  • "O.L." si la polarización es inversa.

Características de continuidad:

HOLD

• La pantalla muestra resistencia.
• El zumbador suena si es menos de 30Ω

6. Capacitancia: < 40μF

Características: REL HOLD

• Descargue el capacitor de manera segura antes de realizar la medición.
• Espere hasta 60 segundos para realizar la lectura.

SÍMBOLOS UTILIZADOS EN LA PANTALLA DE LCD

Medición de CA Medición de GC

Valor de CC negativo REL Modo relativo

Pila baja Retención en activo

AUTO Determinación automática del intervalo activa V Medición de tensión

% Modo de ciclo de servicio Mode frecuencia

A Corriente en A Ω Resistencia en ohmios

Prueba de diodo Prueba de conquidad

F Capacitancia en faradios n Nano 10 ^-9

μ Micro 10 ^-6 m Mili 10 ^-3

k Kilo 10 ³ M Mega 10 ⁶

ESPECIFICACIONES ELÉCTRICAS

Medición de tensión de CC

Intervalo Resolución Precision
4V	0.001V	± (0.7% + 2 dígitos)
40V	0.01V
400V	0.1V
1000V	1V	± (0.8% + dígitos)

Protección contra sobrecargas: 1000V CC / 750V CA (RMS) Impedancia de entrada: 10MΩ

Medición de tensión de CA

Intervalo	Resolución	Precisión
4V	0.001V	± (0.8% + 5 dígitos)
40V	0.01V
400V	0.1V
750V	1V	± (1.0% + 10 dígitos)

Protección contra sobrecargas:

1000 V CC / 750 V CA (RMS)

Frecuencia: 50 a 60Hz

Impedancia de entrada: 10MΩ

Respuesta: Promediación

Medición de corriente CA

Intervalo	Resolución	Precisión
200A	0.1A	± (3.0% + 3 dígitos)

Protección contra sobrecargas: 240A durante 60 segundos

Respuesta de frecuencia: 50 a 400Hz

Respuesta: Promediación

Medición de resistencia

Intervalo Resolución Precisión
400Ω 0.1Ω		± (1.2% + 1 dígito)
4kΩ 0.001kΩ
40kΩ 0.01kΩ
400kΩ 0.1kΩ
4MΩ 0.001MΩ
40MΩ 0.01MΩ ± (2.0% + 3 dígitos)

Protección contra sobrecargas: 250V CC / CA (RMS)

Medición de capacitancia

Intervalo Resolución Precisión
40nF 0.01nF		± (4.0% + 10 dígitos)
400nF 0.1nF
4μF 0.001μF
40μF 0.01μF

Protección contra sobrecargas: 250V CC / CA (RMS)

Medición de frecuencia

Intervalo Resolución Precisión
40Hz 0.01Hz		± (2.0% + 1 dígito)
400Hz 0.1Hz
4kHz 0.001kHz
40kHz 0.01kHz
100kHz 0.1kHz ± (10% + 10 dígitos)

Intervalo de tensión de medición: 1 a 10 V de valor eficaz (RMS)

Frecuencia mínima: 10Hz

Medición del ciclo de servicio

Intervalo Resolución Precisión
0.1 ~ 99.9% 0.1%	± (1.0% + 0 dígito)

Protección contra sobrecargas: 600 V CC / CA máximo

Prueba de diodo

Protección contra sobrecargas	Corriente CC en sentido directo	Tensión de CC en sentido inverso
250V (RMS) 0.6mA	1.5V

Prueba de continuidad

Protección contra sobrecargas	Tensión de circuito abierto
250V (RMS)	0.4V

GARANTÍA

Se garantiza que este producto estará libre de defectos de materiales y fabricación durante un período de dos años a partir de la fecha de compra. Durante este período de garantía, Klein Tools tiene la opción de reparar, reemplazar o reembolsar el precio de compra de cualquier unidad que no cumpla con esta garantía bajo uso y servicio normales. Esta garantía no cubre los daños que ocurran en el envío o las fallas que ocurran debido a alteración, manipulación indebida, accidente, uso incorrecto, abuso, negligencia o mantenimiento inapropiado. Las pilas y los daños que ocurran por causa de pilas que fallen no están cubiertos por esta garantía. Se requerirá un recibo de compra u otro comprobante de la fecha de compra original antes de que se realicen las reparaciones bajo garantía.

Todas las garantías implícitas, incluyendo pero sin estar limitadas a las garantías implícitas de comerciabilidad e idoneidad para un propósito específico, están limitadas a la garantía expresa. Klein Tools no será responsable por la pérdida de uso del instrumento u otros daños incidentales o emergentes, gastos o pérdida económica, ni por cualquier reclamo o reclamos por dichos daños, gastos o pérdida económica.

Las leyes de algunos estados o países varían, por lo que es posible que las limitaciones o exclusiones que anteceden no tengan aplicación en el caso de usted. Esta garantía le confiere a usted derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro. Si su producto Klein requiere reparación, o para obtener información sobre cómo ejercer sus derechos bajo los términos de esta garantía, sírvase contactar a Klein Tools llamando al 1-877-775-5346.

LIMPIEZA

Apague el instrumento y desconecte los conductores de prueba. Limpie el instrumento utilizando un paño húmedo. No utilice limpiadores abrasivos ni solventes.

ALMACENAMIENTO

Retire las pilas cuando el instrumento no se vaya a usar durante un período prolongado. No lo exponga a altas temperaturas o humedad. Después de un período de almacenamiento en condiciones extremas que excedan los límites mencionados en la sección Especificaciones, deje que el instrumento regrese a las condiciones de funcionamiento normales antes de utilizarlo.

ELIMINACIÓN / RECICLAJE

Precaución: Este símbolo indica que el equipo y sus accesorios estarán sujetos a recogida y desecho correcto por separado.
