MANUAL DE USUARIO 6940D MAKITA

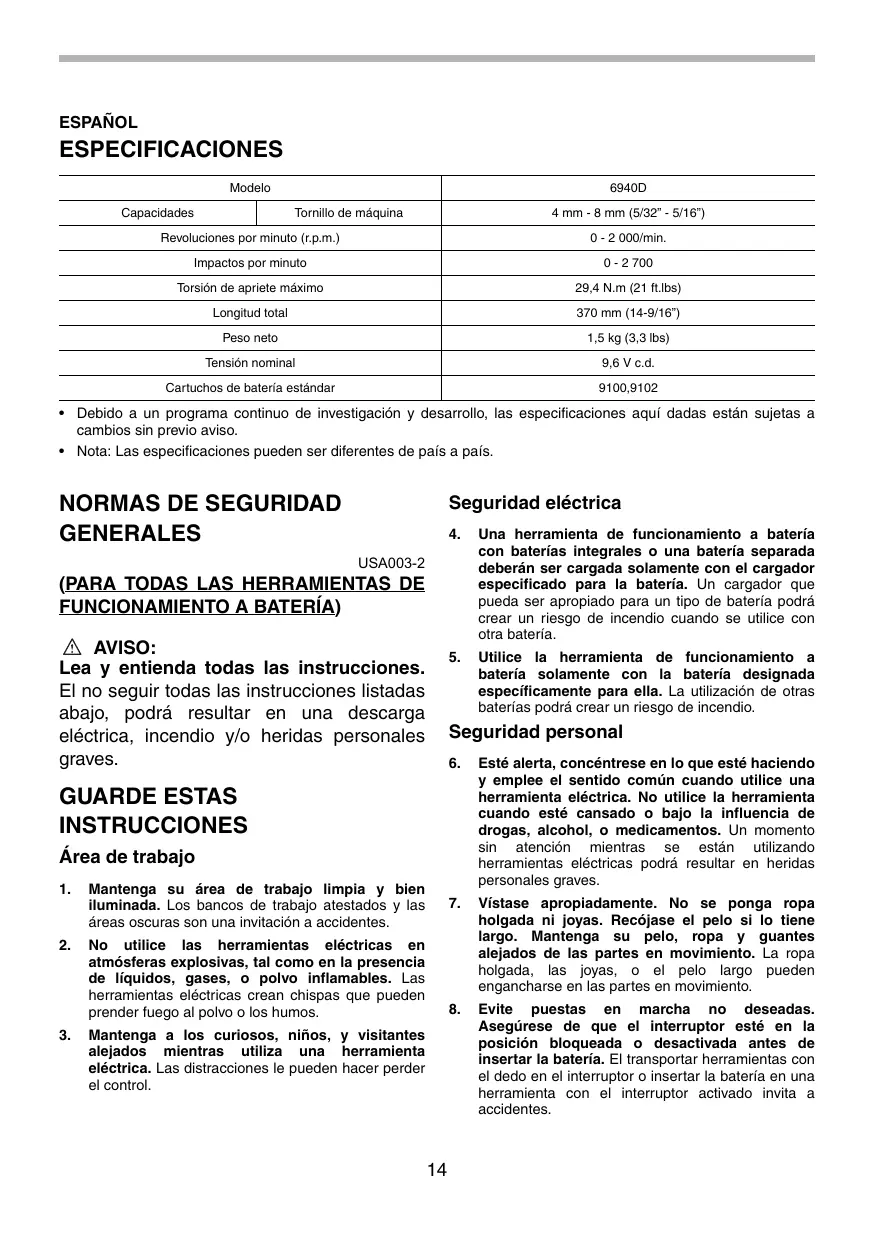

ESPECIFICACIONES Modelo Capacidades

6940D Tornillo de máquina

Revoluciones por minuto (r.p.m.)

Torsión de apriete máximo

Cartuchos de batería estándar

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país.

NORMAS DE SEGURIDAD GENERALES Seguridad eléctrica

Una herramienta de funcionamiento a batería con baterías integrales o una batería separada deberán ser cargada solamente con el cargador especificado para la batería. Un cargador que pueda ser apropiado para un tipo de batería podrá crear un riesgo de incendio cuando se utilice con otra batería.

Utilice la herramienta de funcionamiento a batería solamente con la batería designada específicamente para ella. La utilización de otras baterías podrá crear un riesgo de incendio.

(PARA TODAS LAS HERRAMIENTAS DE FUNCIONAMIENTO A BATERÍA)

AVISO: Lea y entienda todas las instrucciones. El no seguir todas las instrucciones listadas abajo, podrá resultar en una descarga eléctrica, incendio y/o heridas personales graves.

Esté alerta, concéntrese en lo que esté haciendo y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol, o medicamentos. Un momento sin atención mientras se están utilizando herramientas eléctricas podrá resultar en heridas personales graves.

Vístase apropiadamente. No se ponga ropa holgada ni joyas. Recójase el pelo si lo tiene largo. Mantenga su pelo, ropa y guantes alejados de las partes en movimiento. La ropa holgada, las joyas, o el pelo largo pueden engancharse en las partes en movimiento.

Evite puestas en marcha no deseadas.

Asegúrese de que el interruptor esté en la posición bloqueada o desactivada antes de insertar la batería. El transportar herramientas con el dedo en el interruptor o insertar la batería en una herramienta con el interruptor activado invita a accidentes.

GUARDE ESTAS INSTRUCCIONES

Mantenga su área de trabajo limpia y bien iluminada. Los bancos de trabajo atestados y las

áreas oscuras son una invitación a accidentes.

No utilice las herramientas eléctricas en atmósferas explosivas, tal como en la presencia de líquidos, gases, o polvo inflamables. Las herramientas eléctricas crean chispas que pueden prender fuego al polvo o los humos.

Mantenga a los curiosos, niños, y visitantes alejados mientras utiliza una herramienta eléctrica. Las distracciones le pueden hacer perder el control.

funcionamiento de la herramienta. Si la herramienta está dañada, haga que se la reparen antes de utilizarla. Muchos accidentes son ocasionados por herramientas mal mantenidas.

Retire las llaves de ajuste y de apriete antes de encender la herramienta. Una llave de ajuste o llave de apriete que sea dejada puesta en una parte giratoria de la herramienta podrá resultar en heridas personales.

20. Utilice solamente accesorios que estén recomendados por el fabricante para su modelo.

Los accesorios que puedan ser apropiados para una herramienta podrán crear un riesgo de incendio o heridas cuando se utilicen con otra herramienta.

10. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el equilibrio en todo momento. El mantener los pies sobre suelo firme y el equilibrio permiten un mejor control de la herramienta en situaciones inesperadas.

11. Utilice equipo de seguridad. Póngase siempre protección para los ojos. Las mascaras contra el polvo, botas antideslizantes, casco rígido, o protección para los oídos deberán ser utilizados para las condiciones apropiadas.

21. El servicio de la herramienta deberá ser realizado solamente por personal de reparación cualificado. Un servicio o mantenimiento realizado por personal no cualificado podrá resultar en un riesgo de sufrir heridas.

Utilización y cuidado de las herramientas

22. Cuando haga el servicio a la herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de Mantenimiento de este manual. La utilización de piezas no autorizadas o el no seguir las instrucciones de mantenimiento podrá crear un riesgo de descargas eléctricas o heridas.

12. Utilice mordazas u otros medios de sujeción prácticos para sujetar y apoyar la pieza de trabajo en una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo es inestable y puede llevar a la pérdida del control.

13. No fuerce la herramienta. Utilice la herramienta adecuada para su tarea. La herramienta correcta realizará la tarea mejor y de forma más segura a la potencia para la que ha sido diseñada.

NORMAS DE SEGURIDAD ESPECÍFICAS USB024-2

14. No utilice la herramienta si el interruptor no la enciende o la apaga. Una herramienta que no pueda ser controlada con el interruptor será peligrosa y deberá ser reparada.

NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el atornillador de impacto a batería.

Si utiliza esta herramienta de forma no segura o incorrecta, podrá sufrir graves heridas personales.

15. Desconecte la batería de la herramienta o ponga el interruptor en la posición bloqueada o desactivada antes de hacer cualquier ajuste, cambiar accesorios, o guardar la herramienta.

Tales medidas de seguridad preventiva reducirán el riesgo de que la herramienta pueda ser puesta en marcha por descuido. 16. Guarde las herramientas que no esté utilizando fuera del alcance de los niños y otras personas no preparadas. Las herramientas son peligrosas en manos de personas no preparadas.

17. Cuando la batería no esté siendo utilizada, manténgala alejada de otros objetos metálicos como: sujetapapeles, monedas, llaves, clavos, tornillos, u otros objetos metálicos pequeños que pueden hacer una conexión de un terminal a otro. Si se cortocircuitan entre sí los terminales de la batería podrán producirse chispas, quemaduras, o un incendio.

Cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cableado oculto, sujete la herramienta por las superficies de asimiento aisladas. El contacto con un cable con corriente también hará que la corriente circule por las partes metálicas expuestas de la herramienta y podrá electrocutar al operario.

Tenga presente que esta herramienta está siempre en condición de operación, porque no tiene que ser enchufada a una toma de corriente.

18. Mantenga las herramientas con cuidado.

Mantenga los implementos de corte afilados y limpios. Las herramientas bien mantenidas con el borde de corte afilado son menos propensas a estancarse y más fáciles de controlar.

Asegúrese siempre de que tiene suelo firme.

Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.

Sujete la herramienta firmemente.

Póngase protectores de oídos.

19. Compruebe que no haya partes móviles desalineadas o estancadas, partes rotas, y cualquier otra condición que pueda afectar al

GUARDE ESTAS INSTRUCCIONES GUARDE ESTAS INSTRUCCIONES Consejos para alargar al máximo la vida de servicio de la batería

El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones puede ocasionar graves heridas personales.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA CARTUCHO DE BATERÍA

Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.

No desarme el cartucho de batería.

Si el tiempo uso del cartucho de batería se acorta demasiado, deje de usarlo inmediatamente. Podría resultar en un riesgo de sobrecalentamiento, posibles quemaduras e incluso una explosión.

Si entra electrolito en sus ojos, lávelos con agua limpia y vea a un médico inmediatamente. Existe el riesgo de poder perder la vista.

Cubra siempre los terminales de la batería con la tapa de la batería cuando no esté usando el cartucho de batería.

No cortocircuite el cartucho de batería:

Cargue el cartucho de batería antes de que se descargue completamente.

Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.

No cargue nunca un cartucho de batería que esté completamente cargado.

La sobrecarga acortará la vida de servicio de la batería.

Cargue el cartucho de batería a temperatura ambiente de 10°C - 40°C (50°F - 104°F). Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

Cargue el cartucho de batería de hidruro metálico de níquel cuando no lo utilice durante más de seis meses.

DESCRIPCIÓN DEL FUNCIONAMIENTO

Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta

Instalación o desmontaje del cartucho de batería

(1) No toque las terminales con ningún material conductor.

(2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc.

1. Cartucho de batería

2. Placa de fijación

(3) No exponga el cartucho de batería al agua ni a la lluvia.

Un cortocircuito en la batería puede producir una gran circulación de corriente, un sobrecalentamiento, posibles quemaduras e incluso una rotura de la misma.

No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C (122°F).

Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

Tenga cuidado de no dejar caer ni golpear el cartucho de batería.

Apague siempre la herramienta antes de insertar o desmontar el cartucho de bateria

Para extraer el cartucho de batería, tire de la placa fija en la herramienta y tome ambos lados del cartucho mientras lo retira de la herramienta. Para insertar el cartucho de batería, alinee la lengüeta del cartucho de batería con la acanaladura en el alojamiento y deslícelo hasta que encaje en su sitio. Vuelva a insertar la placa fija en su lugar. Asegúrese de cerrar la placa fija completamente antes de utilizar la herramienta

para evitar que el cartucho de batería se caiga accidentalmente de la herramienta.

No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.

Accionamiento del interruptor

1. Palanca del interruptor

2. Botón de liberación

Confirme siempre la dirección de giro antes de la operación. Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.

Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta.

Instalar o quitar las brocas para tornillo o las brocas tubo

Antes de insertar el cartucho de batería en la herramienta, compruebe siempre que la palanca del interruptor funcione debidamente y que vuelva a la posición “OFF” cuando la suelta. • Después de apagar, mueva siempre el botón de liberación hacia atrás para evitar que la herramienta se encienda accidentalmente. Para encender la herramienta, mueva el botón de liberación hacia delante y oprima la palanca del interruptor. La velocidad de la herramienta aumenta al aumentar la presión sobre la palanca del interruptor. Suelte la palanca del interruptor para detenerla. •

Utilice solamente las brocas que se muestran en la figura. No utilice ninguna otra broca más que la indicada.

Para instalar la broca, tire del mandril en la dirección que indica la flecha e inserte la broca dentro del mandril hasta que haga tope. Luego suelte el mandril para asegurar la broca.

Esta herramienta está equipada con un freno eléctrico. Si la herramienta dejase de pararse enseguida repetidamente después de soltar el gatillo interruptor, pida a un centro de servicio Makita que le hagan el mantenimiento.

Accionamiento del interruptor de inversión

1. Interruptor de inversión

B Para quitar la broca, tire del mandril en la dirección que indica la flecha y tire de la broca con firmeza.

Esta herramienta tiene un interruptor de inversión para cambiar la dirección de giro. Deslice el interruptor de inversión hacia el lado “A” (aparece la marca “F”) para un giro hacia la derecha o hacia el lado B (aparece la marca

“R”) para un giro hacia la izquierda.

Si la broca no ha sido insertada en el mandril hasta el final, el mandril no volverá a su posición original y no quedará asegurada la broca. En este caso, pruebe volver a insertar la broca de acuerdo con las indicaciones dadas.

OPERACIÓN Cómo ajustar la cabeza en ángulo

La torsión de apriete apropiada podrá variar dependiendo del tipo o tamaño del tornillo/ perno, el material de la pieza de trabajo a apretar, etc. Antes de comenzar su trabajo, realice siempre una prueba de operación para determinar el tiempo de apriete apropiado para su tornillo.

Utilice la punta apropiada para la cabeza del tornillo/perno que desee utilizar.

• Sujete la herramienta dirigida en línea recta al tornillo. • Si utiliza la herramienta continuamente hasta descargar el cartucho de batería, deje descansar la herramienta durante 15 minutos antes de proceder con una batería fresca. La torsión de apriete se ve afectada por una amplia variedad de factores incluyendo los siguientes. Después del apriete, compruebe siempre la torsión de apriete con una llave de torsión. 1. Cuando el cartucho de batería esté casi completamente descargado, caerá la tensión y se reducirá la torsión de apriete. 2. Brocas para tornillo o brocas tubo El no utilizar el tamaño correcto de brocas para tornillo o brocas tubo ocasionará una reducción de la torsión de apriete. 3. Perno • Incluso si el coeficiente de torsión y la clase del perno son los mismos, la torsión de apriete correcta variará de acuerdo con el diámetro del perno. • Incluso si los diámetros de los pernos son los mismos, la torsión de apriete correcta variará de acuerdo con el coeficiente de torsión, la clase y la longitud del perno. 4. La forma de sostener la herramienta o el material en la posición a apretar afectará a la torsión. 5. La operación de la herramienta a baja velocidad ocasionará una reducción de la torsión de apriete.

La cabeza en ángulo puede ajustarse 360º (8 posiciones en incrementos de 45 grados). Para ajustarla, afloje el perno hexagonal y retire la cabeza en ángulo.

Ajuste la cabeza en ángulo hacia la posición deseada y vuelva a instalarla de manera tal que el diente en el alojamiento coincida con las acanaladuras en la cabeza en ángulo. Luego ajuste el perno hexagonal para asegurar la cabeza en ángulo.

Cabeza recta y cabeza de trinquete

(accesorio opcional) Las cabezas rectas y las de trinquete se encuentran disponibles como accesorios opcionales para diversas aplicaciones en el trabajo. 002828

MANTENIMIENTO PRECAUCIÓN:

Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita. •

1. Cabeza de trinquete
