Tipo de producto	Ventilador de baño con iluminación
Marca	NuTone
Modelo	Flex AEN110L
Dimensiones	L 25,4 cm x An 25,4 cm x Al 12,7 cm
Peso	1,13 kg
Alimentación	120 V, 60 Hz, 30 W
Caudal de aire	80 CFM
Nivel sonoro	1,5 sones
Iluminación	Bombilla GU10 (máx. 50 W) incluida
Tipo de instalación	Techo o pared, conducto simple o doble
Material	Plástico resistente a los rayos UV
Funciones principales	Ventilación silenciosa, iluminación integrada, interruptor separado
Mantenimiento y limpieza	Quitar el polvo con un paño húmedo; no usar disolventes
Seguridad	Desconectar antes de cualquier intervención; no sumergir
Piezas de repuesto	Bombilla GU10, rejilla de protección (ref. AG110)
Reparabilidad	Acceso a través de la carcasa para reemplazar la bombilla o el motor
Garantía	1 año

Preguntas frecuentes - Flex AEN110L NuTone

¿Cuáles son las dimensiones exactas del NuTone Flex AEN110L ?

Las dimensiones son de 25,4 cm x 25,4 cm x 12,7 cm. Asegúrese de que el espacio de instalación sea suficiente.

¿Qué tipo de bombilla usar para la iluminación?

Utilice una bombilla GU10 con una potencia máxima de 50 W. No exceda este valor para evitar cualquier riesgo de sobrecalentamiento.

¿Cómo limpiar el ventilador?

Desconecte el aparato, luego limpie la rejilla y el exterior con un paño suave ligeramente húmedo. No use nunca productos abrasivos ni disolventes.

¿El ventilador es ruidoso?

El nivel sonoro es de 1,5 sones, lo que lo hace muy silencioso. Ideal para uso nocturno en un baño.

¿Se puede instalar este ventilador en una ducha?

No, no está diseñado para instalación directa en una zona de ducha. Instálelo al menos a 1,5 metros de la bañera o la ducha.

¿Cómo reemplazar la bombilla?

Corte la alimentación, retire la rejilla girándola, luego desenrosque la bombilla defectuosa. Reemplácela por una bombilla GU10 de la misma potencia.

¿Cuál es el caudal de aire del ventilador?

El caudal de aire es de 80 CFM (pies cúbicos por minuto), lo que es adecuado para baños de hasta 10 m².

¿El ventilador tiene un interruptor separado?

Sí, la iluminación y la ventilación se pueden controlar de forma independiente mediante interruptores de pared dedicados.

¿Cómo instalar el ventilador en el techo?

Corte la alimentación, fije la carcasa al techo con tornillos (no incluidos), conecte el cableado y ajuste la rejilla. Consulte el manual para un diagrama detallado.

¿Dónde comprar piezas de repuesto?

Las piezas de repuesto como la bombilla o la rejilla están disponibles en distribuidores autorizados de NuTone o en línea. Use la referencia AG110 para la rejilla.

MANUAL DE USUARIO Flex AEN110L NuTone

1. Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben estar a cargo de personal capacitado, de acuerdo con todos los códigos y normas correspondientes, que incluyen los códigos y las normas de construcción específi cos sobre protección contra incendios.
4. Es necesario que haya sufi ciente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores con conductos siempre deben ventearse hacia el exterior.
7. Esta unidad puede instalarse sobre una tina o ducha siempre que se conecte a un GFCI (interruptor de circuitos para fallas a tierra) en un circuito de derivación protegido (solo en instalación de cielo raso).

Si desea consultar la declaración de garantía, repuestos de servicio, apoyo técnico o para registrar su producto, visite nuestro sitio web o llame:

En Estados Unidos: - Broan-NuTone.com 800-558-1711.

En Canadá - Broan-NuTone.ca 800-567-3855.

1. Esta unidad debe estar conectada a tierra.

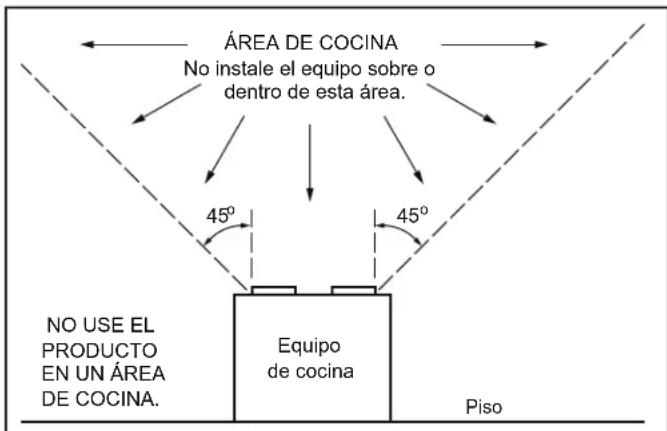

PRECAUCIÓN

1. Solo para usarse como medio de ventilación general. No debe usarse para la extracción de materiales y vapores peligrosos o explosivos.
2. Este producto se puede instalar en una pared si se va a montar a 8 pies (2.4 m) o más sobre el suelo.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos o desbalanceados, mantenga la unidad de potencia protegida contra rociados de yeso, polvos de construcción, etc.
4. Lea la etiqueta de especificaciones del producto para ver información y requisitos adicionales.

LIMPIEZA Y MANTENIMIENTO

Para lograr un funcionamiento silencioso y efi ciente, una larga vida y la apariencia atractiva del producto, baje o retire la rejilla y aspire el interior de la unidad con el accesorio del cepillo para polvo.

El motor está permanentemente lubricado y nunca necesitará ponerle aceite. Si los cojinetes del motor presentan ruido excesivo o inusual, reemplace el conjunto del ventilador (incluye el motor y el rotor).

FUNCIONAMIENTO

El ventilador y la luz pueden funcionar separadamente. Utilice un control de pared de 2 funciones.

Ventilador / Luz Serie Flex™ SOLAMENTE: No utilice un control de velocidad para hacer funcionar el ventilador.

- IMPORTANTE - Los conductos desde este ventilador hacia el exterior del edificio tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía del ventilador. Utilice el tramo de conductos más corto y recto posible para obtener un desempeño óptimo y evite instalar el ventilador con conductos menores que los recomendados. El aislamiento alrededor de los conductos puede reducir la pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados en conductos existentes podrían no obtener el flujo de aire nominal.

OPCIÓN - Para montar la cubierta en cualquier lugar de la estructura del cielo raso: utilice el juego de barra de suspensión opcional (se vende por separado en su distribuidor local o en el sitio web). Siga las instrucciones de montaje incluidas en el juego.

TODAS LAS INSTALACIONES

1
Retire todo el material de empaque, desconecte y retire el soplador de la cubierta del ventilador.

Retire el panel de cableado de la cubierta del ventilador (si ya está instalado).

Solo algunos modelos: Seleccione

50, 80 o 110 CFM con base en el tamaño de la habitación y el fl ujo de aire deseado.

4

Solo algunos modelos: Se pueden fi jar un par de bridas a la cubierta sí así lo desea o se requiere.

Coloque a presión las dos bridas debajo del borde doblado de la cubierta (en los cuatro lados).

Para instalaciones de conversión: pase a la página 11.

INSTALACIÓN NUEVA

5

Acople el conector del regulador de tiro/conducto a la cubierta del ventilador.

Empuje el conector a través de la abertura desde el interior de la cubierta.

Enganche las lengüetas y fíjelas con el tornillo incluido en la bolsa de piezas.

6

Monte la cubierta en la estructura del cielo raso.

Asegúrese de que la parte inferior de la cubierta quede al ras con el cielo raso terminado.

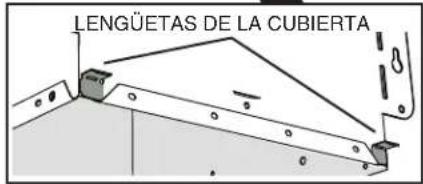

Para ubicar adecuadamente con material de cielo raso de 1/2 pulg. (13 mm): doble las lengüetas de la cubierta (por el exterior de la cubierta) para que se ajusten contra la parte inferior de la vigueta.

Fije la cubierta por las orejetas de montaje con los sujetadores adecuados. Si va a montar la cubierta a la vigueta "l", utilice un bloque de madera como se muestra.

7 Conecte el conducto redondo de 4 pulg. (10 cm).

8 Conecte el cableado.

Conecte el cable eléctrico a la placa de cableado (de la bolsa de piezas) usando un conector aprobado por UL. Conecte el cableado de la casa al cableado del ventilador.

Consulte los detalles de la conexión en el diagrama de cableado. Use un tornillo (de la bolsa de piezas) para asegurar la placa de cableado a la cubierta del ventilador. Vuelva a instalar el panel de cableado y fijelo con el tornillo de la bolsa de piezas.

Termine el cielo raso. Después continúe con el paso 10.

INSTALACIÓN DE CONVERSIÓN

5 Quite el ventilador viejo y prepare el cielo raso.

De ser necesario, agrande la abertura del cielo raso a 9 ¾ pulg. (24.8 cm) (paralela a la vigueta) por 10 ½ pulg. (26.7 cm) (perpendicular a la vigueta). (Algunos modelos tienen una plantilla recortada en el lateral del cartón o en el embalaje de la rejilla.)

6 Doble las orejetas de montaje planas contra la cubierta.

Generalmente, las carcasas de los ventiladores existentes están unidas a la estructura:

- con tornillos, clavos o grapas, que se deben quitar. - con ganchos o rieles que están sujetos a las viguetas y que deben quitarse junto con la carcasa. Puede ser necesario utilizar una barra de palanca para quitar la carcasa vieja. Deje los conductos existentes y el cableado en su lugar.

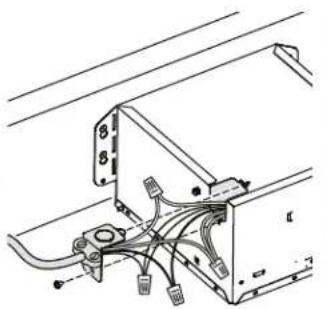

7 Conecte el cableado.

Conecte el cable eléctrico a la placa de cableado (de la bolsa de piezas) usando un conector aprobado por UL. Conecte el cableado de la casa al cableado del ventilador. Consulte los detalles de la conexión en el diagrama de cableado. Use un tornillo (de la bolsa de piezas) para asegurar la placa de cableado a la cubierta del ventilador. Vuelva a instalar el panel de cableado y fijelo con el tornillo de la bolsa de piezas.

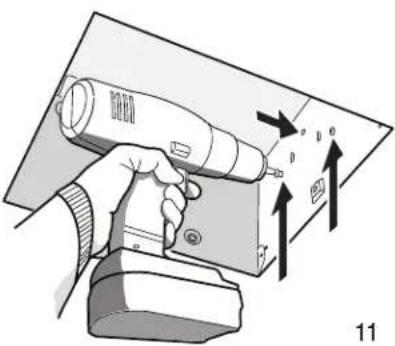

8 Monte el ventilador en la estructura del cielo raso.

Monte la cubierta en la estructura del cielo raso con los sujetadores adecuados en los lugares mostrados.

Conecte el conducto redondo de 4 pulg. (10 cm).

① Tire del conducto existente a través de la abertura de descarga de la cubierta y ② péguelo con cinta al conector del conducto. ③ Pase el conector/conducto de vuelta a través de la abertura. Enganche las lengüetas y ④ fijelas con el tornillo incluido en la bolsa de piezas.

Continúe con el paso 10.

TODAS LAS INSTALACIONES

10

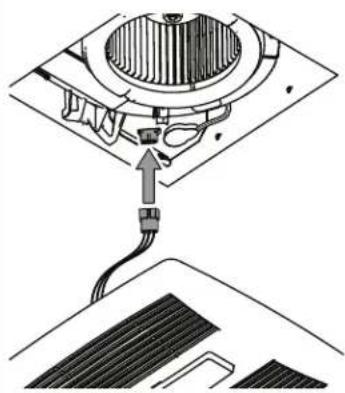

Instale el soplador.

Instale de nuevo el soplador que quitó en el Paso 1. Asegure el soplador con 2 tornillos de la bolsa de piezas. Conecte el soplador en el receptáculo negro.

Ventilador / Luz Serie Flex™ SOLAMENTE: Conecte el enchufe de 5 cables en el módulo del controlador. LED Fan ONLY

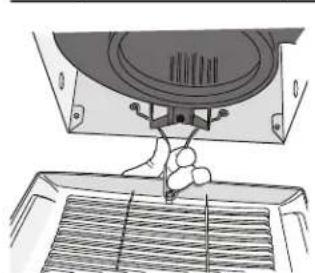

Ventilador / Luz DELSOLAMENTE: Coloque a presión el módulo de la luz en el interior de la rejilla. Nota: En algunos modelos, es posible que el módulo LED ya esté instalado.

Conecte el módulo de la luz. Comprima los resortes de la rejilla e introdúzcalos en las ranuras del soplador. Empuje la rejilla contra el cielo raso.

Modelos 791LEDM y 791LEDNTM SOLAMENTE:

Conecte la luz ① y el activador LED ②.

Dependiendo del modelo, su rejilla puede ser diferente.

Si el resorte de la rejilla se desprende de la misma, vuelva a colocarlo en su lugar tal y como se muestra.

DIAGRAMA DE CABLEADO

LÍNEA DE ENTRADA DE 120 VCA
