KBWM8324 - Lavadora Kubo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Tipo de carga	Carga frontal
Capacidad	8 kg
Velocidad de centrifugado	1200 rpm
Dimensiones (An x Pr x Al)	600 x 650 x 850 mm
Peso neto	70 kg
Alimentación eléctrica	220-240 V, 10 A, 50 Hz
Clase de eficiencia energética	A+++
Consumo de agua	50 L por ciclo (aproximadamente)
Consumo anual de energía	200 kWh
Consumo anual de agua	10000 L
Programas	Algodón, Sintéticos, Delicados, Lavado rápido, Lana, Enjuague y centrifugado, Limpieza de tambor
Funciones adicionales	Inicio diferido, Bloqueo infantil, Lavado rápido, Prelavado, Enjuague extra
Nivel de ruido (lavado/centrifugado)	56 dB / 76 dB
Material del tambor	Acero inoxidable
Apertura de puerta	Bisagra izquierda (reversible)
Diámetro de puerta	35 cm
Limpieza y mantenimiento	Limpie el cajón de detergente y el filtro regularmente; descalcifique cada 3 meses
Características de seguridad	Sistema antinundación, bloqueo infantil, protección contra sobrecalentamiento
Disponibilidad de piezas de repuesto	Piezas clave (tambor, motor, bomba, correa, elemento calefactor) disponibles en línea
Índice de reparabilidad	7.5 / 10 (diseño modular)

Preguntas frecuentes - KBWM8324 Kubo

¿Cómo instalo la lavadora correctamente?

Retire todos los pernos de transporte antes del primer uso. Coloque la máquina sobre una superficie firme y nivelada. Conecte la manguera de entrada de agua a un grifo de agua fría con rosca de 3/4 de pulgada y la manguera de desagüe a un tubo vertical o desagüe de fregadero no más alto de 1 metro. Enchufe a una toma con conexión a tierra.

¿Por qué no arranca la máquina?

Verifique que la puerta esté completamente cerrada, que el suministro de agua esté abierto y que la máquina esté enchufada. Si la pantalla muestra un código de error, consulte el manual. Una causa común es que el bloqueo infantil esté activo (presione y mantenga presionado el botón de bloqueo infantil durante 3 segundos para desactivarlo).

¿Qué debo hacer si la máquina no desagua?

Limpie el filtro de la bomba ubicado en la parte frontal inferior de la máquina. Apague y desenchufe la máquina, abra la tapa del filtro, retire cualquier residuo y asegúrese de que la manguera de desagüe no esté doblada o bloqueada. Si el problema persiste, la bomba de desagüe puede estar defectuosa.

¿Con qué frecuencia debo limpiar el cajón de detergente?

Limpie el cajón de detergente cada 2-3 meses para evitar la acumulación de moho y detergente. Retire el cajón presionando el botón de liberación, lávelo con agua tibia y séquelo bien antes de volver a colocarlo.

¿Qué significa el código de error E10?

El código de error E10 indica un problema de llenado de agua. Verifique que el grifo de agua esté completamente abierto y que la manguera de entrada no esté doblada. También asegúrese de que la presión del agua esté dentro del rango requerido (0.5-10 bar). Si la válvula de entrada está defectuosa, es posible que deba reemplazarse.

¿Cómo uso la función de inicio diferido?

Después de seleccionar un programa, presione repetidamente el botón de Inicio diferido hasta establecer el tiempo de retardo deseado (por ejemplo, 3h, 6h, 9h). La máquina arrancará automáticamente para que el ciclo termine a la hora establecida. Confirme presionando Inicio/Pausa.

La máquina vibra excesivamente durante el centrifugado. ¿Qué puedo hacer?

Asegúrese de que la máquina esté nivelada (ajuste las patas si es necesario). Retire todos los pernos de transporte. No sobrecargue el tambor (máx. 8 kg). Distribuya uniformemente los artículos pesados. Verifique que el suelo sea estable.

¿Puedo lavar telas delicadas en esta máquina?

Sí, use el programa Delicados con una velocidad de centrifugado baja (máx. 600 rpm) y agua fría. Coloque los artículos delicados en una bolsa de lavandería para mayor protección. Evite usar lejía o detergentes agresivos.

¿Cómo reemplazo el sello de la puerta?

Si el sello de la puerta (junta) está roto o tiene fugas, puede reemplazarlo. Primero, retire el panel frontal (desatornille los tornillos superior e inferior). Desenganche el sello viejo del tambor y del marco de la puerta, y coloque el nuevo. Asegúrese de que esté completamente asentado antes de volver a montar. Siempre desconecte la alimentación primero.

¿Qué piezas de repuesto se necesitan comúnmente para este modelo?

Los repuestos comunes incluyen cierre de puerta, rodamientos de tambor, correa de transmisión, elemento calefactor, filtro de bomba y placa de control. Están disponibles en distribuidores autorizados o en línea. Use solo piezas Kubo originales.

MANUAL DE USUARIO KBWM8324 Kubo

Manual de Instrucciones

Gracias por adquirir este producto.

Este aparato ha sido sometido a diversas pruebas que avalan su calidad. Este manual de instrucciones está destinado a facilitar el uso del aparato y garantizar un uso seguro. Lea atentamente las instrucciones, así como las medidas de seguridad descritas en este manual.

Esperamos sinceramente que esté satisfecho con su nuevo aparato.

ÍNDICE

1. INSTRUCCIONES DE SEGURIDAD 50

1.1. Alimentación 51
1.2. Cable de alimentación y otros cables 51
1.3. Humedad y agua 52
1.4. Limpieza 52
1.5. Advertencias de seguridad 52

2. INSTRUCCIONES DE FUNCIONAMIENTO 59

2.1. Descripción del producto 59
2.2. Utilización del producto 60
2.3. Mantenimiento 85
2.4. Resolución de problemas 88

3. ESPECIFICACIONES TÉCNICAS 90

1. SERVICIO POSVENTA 98
2. PROTECCIÓN MEDIOAMBIENTAL 99

1. INSTRUCCIONES DE SEGURIDAD

	ATENCIÓN
	PELIGRO DE ELECTROCUCIÓNNO ABRIR
Atención: para evitar el riesgo deelectrocución, no abra esta unidad. Suinterior no contiene elementos que puedanser reparados por el usuario. Acuda alServicio de Atención al Cliente.

Avisos importantes

Antes de usar el aparato, lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, pues puede tener que consultarlo en el futuro.

Antes de encender el aparato, y a fin de garantizar su utilización de forma correcta y segura, no lo utilice si:

• Se ha caído al suelo;
• Nota alguna señal de daño;
• Se produce alguna anomalía durante su funcionamiento.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual y únicamente para uso doméstico. Cualquier daño derivado del uso del aparato fuera de este

ámbito de aplicación, cualquier uso incorrecto, así como cualquier modificación manual del producto, no estará cubierto y anulará automáticamente la garantía.

Asistencia

En caso de avería, acuda al Servicio de Atención al Cliente.

Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o falta deexperiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y entienden las peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión

Estas instrucciones también están disponibles en

www.suporteworten.pt

1.1. Alimentación

Compruebe que la tensión de la red eléctrica es compatible con la indicada en el aparato. En caso de que no sea compatible, consulte al Servicio de Atención al Cliente.

1.2. Cable de alimentación y otros cables

No enrolle el cable de alimentación ni tire de él para desenchufar el aparato. Asimismo, manténgalo alejado de superficies calientes.

Nunca utilice este aparato si el cable o el enchufe están dañados.

En su lugar, llévelo a un Servicio de Atención al Cliente para que proceda a su sustitución.

1.3. Humedad y agua

No utilice el aparato en lugares húmedos. No deje que el aparato se moje en ninguna circunstancia, pues puede ser peligroso. Para evitar el peligro de incendio o descarga eléctrica, no exponga el aparato al agua o la humedad. Asimismo, no sumerja el aparato (por ejemplo, para limpiarlo).

1.4. Limpieza

Antes de proceder a la limpieza del aparato, apáguelo y desconecte el cable de la corriente. Deje siempre que el aparato se enfríe antes de efectuar cualquier operación de limpieza.

Para limpiar el exterior del producto, utilice únicamente un paño suave y seco.

1.5. Advertencias generales

• Las operaciones de reparación o mantenimiento deben ser realizadas únicamente por profesionales autorizados.
• Si el aparato se vende o se transfiere, asegúrese de que el nuevo propietario reciba siempre este manual.
• Desenchufe siempre el aparato si no está utilizándolo.

¡Atención!

Esta combinación de símbolo y palabra de advertencia indica una situación potencialmente peligrosa que puede causar la muerte o lesiones graves.

! ¡Precaución!

Esta combinación de símbolo y palabra de advertencia indica una situación potencialmente peligrosa que puede causar lesiones leves o daños a la propiedad y al medio ambiente.

¡Nota!

Esta combinación de símbolo y palabra de advertencia indica una situación potencialmente peligrosa que puede causar lesiones leves.

! ¡Atención! PELIGRO DE DESCARGA ELÉCTRICA

• Si la máquina está dañada, no debe ser operada a menos que sea reparada por el fabricante, su agente de servicio o personas con cualificación similar. ¡Peligro de electrocución!
• Los niños menores de tres años deben mantenerse alejados del aparato salvo si están continuamente supervisados.
• Los animales y los niños pueden subirse a la máquina. Compruebe siempre la máquina antes de usarla.
• No se suba ni se siente en el aparato.

UBICACIÓN DE LA INSTALACIÓN Y ALREDEDORES

• Todo el lavado y las sustancias relacionadas deben guardarse en un lugar seguro fuera del alcance de los niños.
• Esta lavadora es solo para uso doméstico en interiores.
• La lavadora no debe instalarse en un baño o habitaciones muy húmedas, ni en habitaciones con gases explosivos o cáusticos.
• No instale la lavadora en un suelo enmoquetado, ya que si sus aberturas quedan obstruidas por la moqueta, la máquina podría dañarse.
• Mantenga el aparato alejado de fuentes de calor y de la luz solar directa para evitar la corrosión de las piezas de plástico y de goma.
• No utilice el aparato en ambientes húmedos o habitaciones que contengan gases explosivos o cáusticos. En caso de fugas de agua o salpicaduras de agua, deje que el aparato se seque al aire libre.
• No debe instalar el aparato detrás de una puerta con cerradura, una puerta corredera o una con una bisagra en el lado opuesto al de la lavadora secadora.
• No ponga la máquina en funcionamiento en habitaciones con una temperatura inferior a 5 °C, ya que podría causar daños en sus partes. Si es inevitable, asegúrese de drenar completamente el agua del aparato después de cada uso (consulte la sección «Mantenimiento: limpieza del filtro de la bomba de desagüe») para evitar daños causados por las heladas.

- Nunca use aerosoles o sustancias inflamables en las inmediaciones del aparato.

INSTALACIÓN

• Retire todos los materiales de embalaje y los pernos de transporte antes de utilizar el aparato. De lo contrario, podría causar daños graves.
• Este aparato está equipado con una sola válvula de entrada que solo se puede conectar a un suministro de agua fría.
• Se debe poder acceder al enchufe de corriente después de la instalación.
• Antes de lavar la ropa por primera vez, debe poner en marcha el aparato una vez hasta su finalización sin ropa en su interior.
• Antes de utilizar la lavadora, es necesario calibrar el aparato.
• No coloque objetos excesivamente pesados en el aparato, como recipientes de agua o dispositivos de calentamiento.
• Deben usarse los nuevos juegos de mangueras suministrados con el aparato y desecharse los antiguos.
• La presión de agua de entrada máxima es de 1 MPa, y la presión mínima, de 0,05 MPa.

CONEXIÓN ELÉCTRICA

• Asegúrese de que el cable de alimentación no quede atrapado por la máquina, ya que podría causar daños al cable de alimentación.
• Conecte el aparato a una toma con conexión a tierra protegida por un fusible que cumpla con los valores especificados en el cuadro de

especificaciones técnicas. La instalación de la conexión a tierra debe realizarla un electricista cualificado. Asegúrese de que la máquina esté instalada de acuerdo con las normativas locales.

¡Atención!

• No utilice regletas ni alargadores.
• El aparato no debe conectarse a un temporizador o a cualquier otro dispositivo de conmutación externo, ni estar conectado a un circuito que se encienda y apague regularmente.
• No desconecte el enchufe de la toma de corriente si hay gas inflamable en los alrededores.
• Nunca tire del enchufe de corriente con las manos mojadas.
• Tire siempre del enchufe, no del cable.

CONEXIONES DE AGUA

- Compruebe las conexiones de los tubos de entrada de agua, la llave de agua y la manguera de salida para detectar posibles problemas debido a cambios en la presión del agua. Si las conexiones se aflojan o tienen fugas, cierre la llave de agua y haga que las reparen.

No utilice el aparato antes de que las tuberías y mangueras sean instaladas correctamente por personas cualificadas.

• La puerta de cristal puede calentarse mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados de la lavadora mientras esté en funcionamiento.
• Las mangueras de entrada y salida de agua deben estar instaladas de forma segura y sin daños. De lo contrario, pueden producirse fugas de agua.
• No retire el filtro de la bomba de desagüe mientras todavía haya agua en el aparato. Pueden salir grandes cantidades de agua y existe el riesgo de sufrir quemaduras debido al agua caliente.

USO Y MANTENIMIENTO

• Asegúrese de que todos los bolsillos de la ropa estén vacíos. Los artículos afilados y rígidos como monedas, broches, clavos, tornillos y piedras pueden causar daños graves a la lavadora.
• Enjuague previamente los elementos que se lavaron a mano.
• Las prendas manchadas con sustancias como aceite de cocina, acetona, alcohol, gasolina, queroseno, quitamanchas, trementina, ceras y removedores de cera; se deben lavar en agua caliente con detergente adicional antes de introducirse en el aparato.

• No seque en la máquina artículos que contengan goma espuma (espuma de látex), gorros de ducha, textiles impermeables, artículos de caucho y prendas o cojines con almohadillas de goma espuma.

• Los suavizantes o productos similares deben utilizarse conforme a las instrucciones de dichos productos.

• Nunca intente abrir la puerta a la fuerza. La puerta se desbloqueará poco después del final de un ciclo.
• No cierre la puerta con una fuerza excesiva. Si tiene alguna dificultad para cerrar la puerta, verifique si la ropa está correctamente colocada y distribuida.
• Nunca vierta agua sobre el aparato para limpiarlo. ¡Peligro de electrocución!

TRANSPORTE

Antes del transporte:

• Una persona especializada debe volver a instalar los pernos de transporte en la máquina.
• El agua acumulada debe eliminarse de la máquina.
• El aparato es pesado. Transpórtelo con cuidado. Nunca sujete ninguna parte sobresaliente de la máquina al levantarla. La puerta de la máquina no se puede usar como un asa.
• No se suba ni se siente encima de la lavadora.
• No se apoye contra la puerta de la lavadora.

USO PREVISTO

• El aparato no está destinado a un uso comercial.
• Este aparato está destinado a aplicaciones domésticas y similares, tales como:

• Zonas de cocina para empleados en tiendas, oficinas y otros entornos de trabajo.

• Granjas.

• Clientes en hoteles, moteles y otros entornos de alojamiento.
• Entornos que ofrecen alojamiento y desayuno.
• Zonas de uso común en bloques de pisos o en lavanderías.

2.1. Descripción del producto

¡Atención!

- La imagen del producto es solo para fines ilustrativos. Tome el producto real como referencia.

Accessories

4 tapas de cubierta

Manguera de suministro (agua fría)

Manual del usuario

2.2. Utilización del producto

Instalación

Lugar de instalación

¡Atención!

• Asegúrese de que la máquina no esté colocada sobre el cable de alimentación.
• Asegúrese de que la máquina esté instalada con las distancias mínimas de las paredes como se muestra en la imagen.

Antes de instalar la máquina, seleccione un lugar de instalación que:

1. Es sólido, seco y posee una superficie nivelada
2. Evite la luz solar directa
3. Provides sufficient ventilation
4. Tiene una temperatura ambiente superior a 0 °C
5. Está libre de fuentes de calor como aparatos de carbón o gas.

Desembalaje de la lavadora

¡Atención!

- El material de embalaje (por ejemplo, plásticos, espuma de poliestireno) puede ser peligroso para los niños.

- ¡Existe riesgo de asfixia! Mantenga todo el embalaje bien alejado de los niños.

1. Retire la caja de cartón y la espuma de poliestireno del embalaje.
2. Levante la lavadora y retire el embalaje base. Asegúrese de retirar el pequeño triángulo de espuma (a) junto con el del fondo. De lo contrario, coloque la unidad de lado y retire el triángulo manualmente.
3. Retire la cinta que asegura el cable de alimentación y la manguera de desagüe.
4. Retire la manguera de entrada del tambor.

Extracción de los pernos de transporte

¡Advertencia!

- Retire los pernos de transporte de la parte posterior antes de usar el producto.

Afloje los cuatro pernos con una llave inglesa.

Retire los pernos, incluidas las piezas de goma, y consérvelos para su uso futuro.

Cierra los orificios utilizando las tapas de la cubierta.

Nivelación de la lavadora

¡Advertencia!

- Atornille firmemente las tuercas de las cuatro patas contra la carcasa.

1. Afloje la fuerca de bloqueo.
2. Gire la pata hasta que llegue al suelo.
3. Ajuste las patas y las tuercas de bloqueo con ayuda de una llave inglesa. Asegúrese de que la máquina está nivelada y estable.

Para evitar pérdidas o daños por agua, siga las instrucciones de este capítulo.

- No doble, aplaste ni modifique la manguera de entrada de agua.

Conecte la manguera de suministro de agua a la válvula de entrada de agua y a una llave de agua fría como se indica.

- Conéctela manualmente, no utilice herramientas. Compruebe si las conexiones están apretadas.

Manguera de drenaje

¡Advertencia!

• No retuerza ni prolongue la manguera de desagüe.
• Coloque la manguera de desagüe correctamente, de lo contrario, podría sufrir daños debido a fugas de agua.

La manguera de desagüe se puede instalar de dos maneras diferentes:

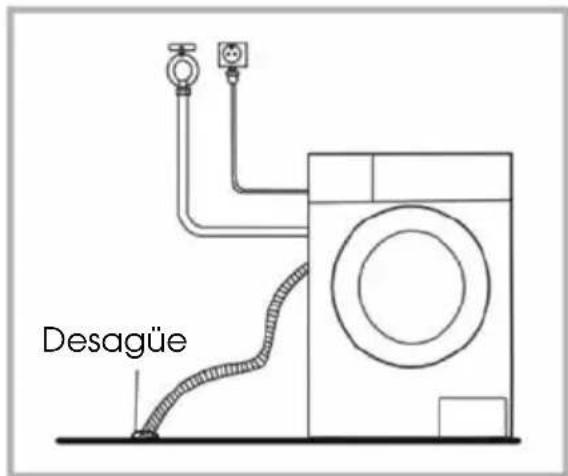

1. Utilizando un desagüe de piso.

1. Utilizando un desagüe de pared o una tubería elevada.

Inicio rápido

¡Precaución!

• Antes de utilizarla por primera vez, asegúrese de que lavadora está instalada correctamente.
• Su aparato ha sido minuciosamente revisado antes de salir de la fábrica. Para eliminar el agua residual y neutralizar los posibles olores, se recomienda que limpie su aparato antes de utilizarlo por primera vez. Para ello, puede utilizar el programa Algodón a 90 °C sin ropa ni detergente.

1. Antes del lavado

¡Nota!

El detergente debe añadirse en el compartimento I si se selecciona la función de prelavado.

2. Lavado

Seleccionar programa
Seleccione una función o deje la configuración predeterminada
Presione Inicio/Pausa para iniciar el programa

3. Después del lavado

El timbre comienza a sonar y se muestra «End» (Fin) en la pantalla.

Antes de cada lavado

- La temperatura ambiente de la lavadora debe ser de 5-40 °C. Si se utiliza por debajo de 0 °C, la válvula de entrada y el sistema de desagüe pueden dañarse. La máquina no debe instalarse en condiciones de congelación y debe transferirse a la temperatura ambiente normal antes de su uso, para garantizar que la manguera de suministro de agua y la manguera de desagüe puedan descongelarse.

- Consulte las etiquetas de cuidado de la ropa y las instrucciones de uso del detergente antes de lavarla. Use detergente no espumoso o de baja espuma, apto para el lavado a máquina.

Consulte la etiqueta de cuidado

Clasifique la ropa según el color y el tipo de tejido

Saque todos los objetos de los bolsillos

Ate las tiras textiles más largas y los cinturones, cierre las cremalleras y los botones

Coloque artículos pequeños en una bolsa de lavado

Dé la vuelta a las prendas de tela que no necesitan planchado y las de pelo largo

¡Atención!

• De antemano, enjuague bien la ropa lavada a mano
• Lavar artículos de ropa individuales puede crear fácilmente una gran excentricidad y activar una alarma debido a un desequilibrio. Por tanto, se recomienda agregar una o dos prendas más para lavarlas juntas, de forma que se pueda realizar el desagüe sin problemas.

Dispensador de detergente

Botón de liberación del dispensador

- El detergente debe añadirse en el compartimento I si se selecciona la función de prelavado.

Modelo: KBWM8322, KBWM8323, KBWM8324

Programa	I	II	※	Programa	I	II	※
Cotton (Algodón)	○	●	○	Bulky/Bedlinen(Voluminoso/ropa de cama)	○	●	○
Synthetic(Sintéticos)	○	●	○	Baby Care (Ropa de bebé)	○	●	○
Mix(Tejidos mixtos)	○	●	○	Wool (Lana)		●	○
Jeans (Vaqueros)	○	●	○	Sport Wear(Ropa deportiva)	○	●	○
Spin Only(Centrifugar solo)				Quick 45'(Rápido 45 min)	○	●	○
Rinse & Spin(Aclarado y Centrifugado)			○	Quick 15'(Rápido 15 min)		●	○
ECO 40-60		●	○	Intensive(Intensivo)		●	○
20 °C		●	○

- Obligatorio - Optional

Recomendación de detergente

Detergente de lavado recomendado	Ciclos de lavado	Temp. de lavado	Tipo de ropa y textil
Detergente de alta resistencia con agentes blanqueadores y abrillantadores ópticos	Cotton (Algodón), ECO 40-60	40/60	Ropa blanca de algodón o lino resistente a la temperatura
Detergente de color sin agentes blanqueadores ni blanqueadores ópticos	Cotton (Algodón)	20/40	Ropa de color de algodón o lino
Detergente de color o suave sin abrillantadores ópticos	Cotton (Algodón), Synthetic (Ropa sintética)	20/40	Ropa de color de fibras de fácil cuidado o materiales sintéticos
Detergente de lavado suave	Synthetic (Sintéticos)	20	Textiles delicados, seda, viscosa
Detergente especial para lana	Wool (Lana)	20/40 Wool (Lana)

¡Nota!

• El detergente o los aditivos aglomerantes o pastosos pueden diluirse en un poco de agua antes de verterlos en el dispensador de detergente, para evitar que se bloquee la entrada y se produzca un desbordamiento del agua.

• Elija el tipo de detergente más adecuado para obtener los mejores resultados de lavado con un consumo mínimo de agua y energía.

• La dosificación de detergente es clave para lograr los mejores resultados de limpieza.

• Utilice una cantidad menor de detergente si el tambor no está completamente lleno.
• Ajuste siempre la cantidad de detergente a la dureza del agua: si el agua del grifo es blanda, use menos detergente.
• Ajuste la cantidad de detergente a la suciedad de su ropa: la ropa menos sucia necesita menos detergente.
• El detergente altamente concentrado requiere un cuidado especial al seleccionar la cantidad de detergente.

Los siguientes síntomas son un signo de una cantidad excesiva de detergente:

• formación de mucha espuma
• lavado y aclarado deficientes

Los siguientes síntomas son un signo de una cantidad excesiva de detergente:

• la colada se vuelve gris
• depósitos de cal en el tambor, el elemento calefactor o la colada

Panel de control

Modelo: KBWM8322, KBWM8323, KBWM8324

① Encendido/apagado Encienda y apague el aparato.
② Start/Pause [Inicio/Pausa] Inicie o ponga en pausa su programa.
③Opción Esto le permite seleccionar funciones adicionales y se iluminará cuando se seleccione.
4 Programas Seleccione según el tipo de ropa.
⑤ Pantalla La pantalla muestra la configuración, el tiempo restante estimado, las opciones y los mensajes de estado.
6Drum Clean [Limpieza del tambor] Opción especial en esta máquina para limpiar el tambor y los tubos.

Programas

Modelo: KBWM8322

Programa		Carga (kg)	Temp. (°C)	Tiempo pre-determinado
		7,0	Predeterminado	7,0
Cotton (Algodón)		7,040 2:40
Intensive (Intensivo)		7,040 3:48
Synthetic (Sintéticos)		3,540 2:20
Mix (Tejidos mixtos)		7,040 1:20
Jeans (Vaqueros)		7,060 1:45
ECO 40-60		7,0-- 3:23
20 °C		3.5 20 1:01
Spin Only (Centrifugar solo)		7,0-- 0:12
Rinse & Spin (Aclarado y Centrifugado)		7,0-- 0:20
Bulky/Bedlinen (Voluminoso/ropa de cama)	[DYDS]	3.5 40 1:48
Baby Care (Ropa de bebé)		7.060 1:43
Wool (Lana)		2.0 40 1:07
Sport Wear (Ropa deportiva)	[HZY]	3.5 20 0:45
Quick 45' (Rápido 45 min)	[YC2S]min	2.0 40 0:45
Quick 15' (Rápido 15 min)	min	2,0	Frío	0:15

¡Nota!

- Los parámetros de esta tabla son únicamente de referencia. Los parámetros reales pueden diferir de los mostrados en la tabla anterior.

Modelo: KBWM8322

Ciclo	Capacidad nominal en kg	Ajuste de temperatura	Duración del ciclo en horas y minutos	Consumo de energía en kWh/ciclo de funcionamiento	WConsumo de agua en basura/ciclo de	Temperatura más alta °C1)	Humedad residual en % /velocidad de centrifugado2)
Cotton (Algodón)	7.0 60	2:45 1.	385 65 60	70%/800
Mix (Tejidos mixtos)	7.0 40	1:20 0.	7 60 40 70	%/1000
20°C	3.5 20	1:01 0.	2 55 20 65	%/1000
Intensive (Intensivo)	7.0	40	3:48	1.000	65	40	70%/800
Quick 15' (Rápido 15 min)	2.0	Frío	0:15	0.05	39	Frío	75%800
ECO 40-603)	7.0	--	3:28	1.074	55.5	39	53%/1400
	3.5	--	2:42	0.700	42	35	53%/1400
	3.5	--	2:42	0.700	42	35	53%/1400

- Los datos anteriores son solo de referencia, y pueden cambiar debido a diferentes condiciones de uso reales.

- Los valores proporcionados para programas distintos del programa ECO 40-60 son meramente indicativos.

- Respecto a la norma EN 60456:2016 y (UE) n.º 1061/2010,

- La clasificación europea de eficiencia energética es: A+++

- Programa de prueba de energía: Intensive (Intensivo); Velocidad: La velocidad más alta; Temp.: 60/40 °C; Otro como predeterminado.

Media carga para la lavadora de 7,0 kg: 3,5 kg.

• Respecto a las normas EN 60456:2016/prA2019 y (UE) 2019/2014, (UE) 2019/2023,
• La clasificación europea de eficiencia energética es: E
• Programa de prueba de energía: ECO 40-60. Otro como predeterminado.
  • Media carga para la lavadora de 7,0 kg: 3,5 kg.
• Cuarto de carga para una lavadora de 7,0 kg: 2,0 kg.

Modelo: KBWM8323

Programa Carga (kg) Tiempo en pantalla
		8.0 8.0
Cotton (Algodón)		8.0 2:40
Intensive (Intensivo)		8.0 3:48
Synthetic (Sintéticos)		4.0 2:20
Mix (Tejidos mixtos)		8.0 1:20
Jeans (Vaqueros)		8.0 1:45
ECO 40-60		8.0 3:29
20 °C		4.0 1:01
Spin Only(Centrifugar solo)		8.0 0:12
Rinse & Spin(Aclarado yCentrifugado)		8.0 0:20
Bulky/Bedlinen(Voluminoso/ropa de cama)	[XXWY]	4.0 1:48
Baby Care(Ropa de bebé)		8.0 1:43
Wool (Lana)		2.0 1:07
Sport Wear(Ropa deportiva)		4.0 0:45
Quick 45'(Rápido 45 min)		2.0 0:45
Quick 15'(Rápido 15 min)		2.0 0:15

¡Nota!

- Los parámetros de esta tabla son únicamente de referencia. Los parámetros reales pueden diferir de los mostrados en la tabla anterior.

Modelo: KBWM8323

Ciclo	Capacidad nominal en kg	Ajuste de temperatura	Duración del ciclo en h:min	Consumo de energía en kWh /ciclo	Consumo de agua en l/ciclo	Temperatura más alta °C1)	Humedad residual en %/Velocidad de centrifugado en rpm2)
20°C	4,0	20	1:01	0,218	47	20	65%/1000
Cotton (Algodón)	8,0	60	2:45	1,491	71	60	70 %/800
Mix (Tejidos mixtos)	8,0	40	1:20	0,801	71	40	65 %/1000
Ciclo	Capacidad nominal en kg	Ajuste de temperatura	Duración del ciclo en h:min	Consumo de energía en kWh /ciclo	Consumo de agua en l/ciclo	Temperatura más alta °C1)	Humedad residual en %/Velocidad de centrífugado en rpm2)
Quick 15' (Rápido 15 min)	2,0	Frío	0:15	0,035	34	Frío	75 %/800
Intensive (Intensivo)	8,0	40	3:48	1,146	71	60	70 %/800
ECO 40-603)	8,0	-	3:38	1,210	60	38	53 %/1400
	4,0	-	2:48	0,780	48	33	53 %/1400
	2,0	-	2:48	0,450	36	25	53 %/1400

• Los datos anteriores son solo de referencia, y pueden cambiar debido a diferentes condiciones de uso reales.
• Las válvulas dadas para programas distintos del programa ECO 40-60 son solo indicativas.
• Respecto a EN 60456:2016 y (UE) n.º 1061/2010, la clase de eficiencia energética de la UE es: A+++
• Programa de prueba de energía: Intensive (Intensivo); Velocidad: La velocidad más alta; Temp.: 60/40 °C; Otro como predeterminado. Media carga para la lavadora de 8,0 kg: 4,0 kg.
• Respecto a las normas EN 60456:2016/prA2019 y (UE) 2019/2014, (UE) 2019/2023,

La clasificación europea de eficiencia energética es: E Programa de prueba de energía: ECO 40-60. Otro como

predeterminado.

Media carga para la lavadora de 8,0 kg: 4,0 kg.

Cuarto de carga para una lavadora de 8,0 kg: 2,0 kg.

Modelo: KBWM8324

Programa		Carga (kg)	Temp. (°C)	Tiempo prede-terminado
		9,0	Predeterminado	9,0
Cotton (Algodón)		9,0 40 2	40
Intensive (Intensivo)		9,0 40 3	48
Synthetic (Sintéticos)		4,5 40 2	:20
Mix (Tejidos mixtos)		9,0 40 1	:20
Jeans (Vaqueros)		9,0 60 1	:45
ECO 40-60		9,0 -- 3:43
20 °C		4,5 20 1	:01
Spin Only (Centrifugar solo)		9,0 -- 0:12
Rinse & Spin (Aclarado y Centrifugado)		9,0 -- 0:20
Bulky/Bedlinen (Voluminoso/ropa de cama)	[7CSY]	4,5 40 1	:48
Baby Care (Ropa de bebé)	[K8SY]	9,0 60 1	:43
Wool (Lana)		2,0 40 1	:07
Sport Wear (Ropa deportiva)		4,5 20 0:45
Quick 45' (Rápido 45 min)		2.0 40 0:45
Quick 15' (Rápido 15 min)		2,0 Frío 0:15

¡Nota!

- Los parámetros de esta tabla son únicamente de referencia. Los parámetros reales pueden diferir de los mostrados en la tabla anterior.

Modelo: KBWM8324

Ciclo	Capacidad nominal en kg	Ajuste de temperatura	Duración del ciclo en horas y minutos	Consumo de energía en kWh/ciclo de funcionamiento	WConsumo de agua en basura/ciclo de	Temperatura más alta °C1)	Humedad residual en % /velocidad de centrifugado2)
Cotton (Algodón)	9,0 60	2:45 1	596 75 60	70			%/800
Mix (Tejidos mixtos)	9,0 40	1:20	0,9	70 40	70 %/1	1000
20°C	4,5 20	1:01	0,25	60 20	65 %/1	1000
Intensive (Intensivo)	9,0	40	3:48	1,2	70	40	70 %/800
Quick 15' (Rápido 15 min)	2,0	Frío	0:15	0,05	40	Frío	75 %/800
ECO 40-603)	9,0	--	3:48	1,295	64	41	53 %/1400
	4,5	--	2:54	0,848	50	35	53 %/1400
	2,5	--	2:54	0,51	38	25	53 %/1400

• Los datos anteriores son solo de referencia, y pueden cambiar debido a diferentes condiciones de uso reales.
• Las válvulas dadas para programas distintos del programa ECO 40-60 son solo indicativas..
• Respecto a EN 60456:2016 y (UE) n.° 1061/2010,
• La clasificación europea de eficiencia energética es: A+++
• Programa de prueba de energía: Intensive (Intensivo); Velocidad: La velocidad más alta; Temp.: 60/40 °C; Otro como predeterminado. Media carga para una lavadora de 9,0 kg: 4,5 kg.
• Respecto a las normas EN 60456:2016/prA2019 y (UE) 2019/2014, (UE) 2019/2023,

La clasificación europea de eficiencia energética es: E Programa de prueba de energía: ECO 40-60. Otro como predeterminado.

Media carga para una lavadora de 9,0 kg: 4,5 kg.

Cuarto de carga para una lavadora de 9,0 kg: 2,5 kg.

Los programas varían según el tipo de colada

Programas
Cotton (Algodón)	Textiles duraderos o resistentes al calor, de algodón o lino.
Synthetic (Sintéticos)	Para lavar prendas sintéticas, por ejemplo: camisas, abrigos o tejidos mezcladas. Al lavar textiles de punto, la cantidad de detergente debe reducirse debido a su construcción de hilos sueltos y su propensión a formar burbujas.
Baby Care (Ropa de bebé)	Adecuado para lavar ropa de bebé. El mayor rendimiento de aclarado ayuda a proteger la piel del bebé.
Quick 45' (Rápido 45 min)	Adecuado para lavar rápidamente una pequeña cantidad de ropa relativamente limpia.
Mix (Tejidos mixtos)	Carga mixta compuesta de textiles de algodón y sintéticos.
Jeans (Vaqueros)	Especialmente para vaqueros
20 °C	Adecuado para lavar ropa de colores vivos y proteger mejor los colores.
Quick 15' (Rápido 15 min)	Programa extracorto que dura aproximadamente 15 minutos, adecuado para lavar una pequeña cantidad de ropa ligeramente sucia.
Wool (Lana)	Lana lavable a mano o a máquina o textiles ricos en lana. Este programa es particularmente suave para evitar la contracción, y tiene pausas más largas (para remojar los textiles).
Spin Only(Centrifugar solo)	Centrifugado adicional con velocidad seleccionable.
Rinse&Spin(Aclarado ycentrifugado)	Aclarado adicional con centrifugado.
Sport Wear(Ropa deportiva)	Adecuado para lavar ropa deportiva.
Bulky/Bedlinen(Voluminoso/ropa de cama)	Este programa está especialmente diseñadopara lavar artículos voluminosos o ropa decama.
Intensive(Intensivo)	Aumenta los efectos del lavado incrementandoel tiempo de lavado.
ECO 40-60	40 °C por defecto, no seleccionable,adecuado para lavar la ropa a unos 40-60 °C.

¡Nota!

- Consulte su aparato actual al seleccionar un programa.

1. La temperatura más alta alcanzada por la ropa durante el ciclo de lavado durante al menos cinco minutos.
2. Humedad residual después del ciclo de lavado en porcentaje de contenido de agua y la velocidad de centrífugado a la que se logró.
3. El programa ECO 40-60 es capaz de limpiar la ropa de algodón normalmente sucia lavable a 40 o 60 °C, en el mismo ciclo. Este programa se utiliza para evaluar el cumplimiento del reglamento de la UE 2019/2023.

Los programas más eficientes en términos de consumo de energía son generalmente aquellos que funcionan a temperaturas más bajas durante un período de tiempo más largo.

La carga de la lavadora doméstica hasta la capacidad indicada para los respectivos programas conducirá a un ahorro de energía y agua.

El ruido y el contenido de humedad restante contenido de humedad están influenciados por la velocidad de centrifugado: cuanto mayor sea la velocidad de centrifugado durante la fase de centrifugado, mayor será el ruido y menor será el contenido de humedad.

¡Precaución!

- Si se produce un corte de corriente mientras la máquina está funcionando, una memoria especial almacenará el programa seleccionado y, cuando se restaure la alimentación, el programa continuará.

Option

Ciclo	Temp. prede-terminada (°C)	Velocidad decentrifugado pordefecto en rpm			Funcionesadicion-ales
		1000	1200	1400
Cotton(Algodón)	40 800 800	800			ⓧ,⓸, ♦,
Intensive(Intensivo)	40 800 800	800			⓪,
Synthetic(Sintéticos)	40 800 800	800			⓫,⓬, ♦,
Mix (Tejidosmixtos)	40 1000	1000	1000		⓬,⓭, ♦,
Jeans(Vaqueros)	60 1000	1000	1000		⓭,⓮, ♦,
ECO 40-60 -- --	--	--			⓹,
20 °C	20 1000	1000	1000		⓺,⓺,
Spin Only(Centrifugar solo)	-- 800 1000 1000				©,
Rinse & Spin(Aclarado yCentrifugado)	-- 1000 1000 1000				©,ω,
Bulky/Bedlinen(Voluminoso/ropa de cama)	40 1000 1000 1000				©,ω, ω,
Baby Care(Ropa debebé)	60 1000 1000 1000				©,ω, ω,
Wool (Lana) 40 600 600 600					©,ω,
Sport Wear(Ropa deportiva)	20 800 800 800				©,ω, ω,
Quick 45'(Rápido45 min)	40 800 800 800				©,ω, ω,
Quick 15'(Rápido15 min)	Frío 800 800 800				©,

¡Nota!

- Para conocer la velocidad máxima de centrifugado, el tiempo del programa y otros detalles del

- programa ECO 40-60, consulte el contenido de la página Hoja de información del producto.

- La tabla muestra las opciones disponibles para la configuración de cada ciclo.

Speed

Velocidad de centrifugado

Cuando sea necesario, la velocidad de centrifugado se puede ajustar en los siguientes incrementos presionando el botón «Speed» (Velocidad):

1000: 0-400-600-800-1000

1200: 0-400-600-800-1000-1200

1400: 0-400-600-800-1000-1200-1400

Delay

Inicio programado

1. Seleccione un programa
2. Pulse el botón «Delay» (Inicio programado) para elegir el tiempo de inicio programado entre 0-24 h
3. Presione (Inicio/Pausa) para iniciar la operación de inicio programado

Para cancelar la función de inicio programado, presione el botón «Delay» (Inicio programado) antes de iniciar el programa hasta que la pantalla muestre 0 h. Si el programa ya ha comenzado, apague el aparato y vuelva a encenderlo, y luego seleccione un nuevo programa.

Pre-wash [Prelavado]

Función de lavado adicional antes de que comience el ciclo de lavado principal para aumentar el rendimiento del lavado.

Nota: es necesario añadir detergente en el compartimento I.

Extra Rinse [Aclarado adicional]

Tras seleccionar esta función, la ropa se someterá a un aclarado adicional.

Drum Clean [Limpieza del tambor]

Después de que la lavadora haya completado un número determinado de ciclos (25), la luz de limpieza del tambor (Drum Clean) parpadeará al final del último programa, recordando al usuario que ejecute este programa; Condición de desactivación:

1. Mantenga presionado el botón «Drum Clean» (Limpieza del tambor) durante 3 segundos para reiniciar el recuento otros 25 ciclos.
2. La ejecución del programa de limpieza del tambor también restablece el recuento de ciclos.

Temp.

Cuando sea necesario, la temperatura de lavado se puede ajustar presionando el botón de temperatura en los siguientes incrementos: Frío - 20 °C - 30 °C - 40 °C - 60 °C - 90 °C.

Bloqueo infantil

Esta función está destinada a evitar que los niños hagan un mal uso de los controles.

Pulse «Temp.» y «Function» (Función) simultáneamente durante 3 segundos hasta que suene el timbre. El indicador de bloqueo para niños se encenderá.

¡Precaución!

• Cuando el bloqueo infantil está activado, la pantalla parpadeará continuamente con el mensaje «CL».
• Al pulsar cualquier otro botón, el indicador del bloqueo infantil parpadeará durante 3 segundos. Cuando el programa termine, «CL» y «END» se alternarán en la pantalla durante 10 segundos, y luego el indicador parpadeará durante 3 segundos.
• ¡El bloqueo para niños desactiva la función de todos los botones excepto el botón del bloqueo infantil! Solo pulsando simultáneamente los dos botones «Temp.» y «Function» (Función) se puede desactivar el bloqueo infantil.
• ¡Desactive el bloqueo infantil antes de seleccionar un nuevo programa!

Silenciar el timbre

Seleccione el programa

Pulse el botón «Speed» (Velocidad) durante 3 segundos para silenciar el timbre.

Para activar el timbre, presione el botón otra vez durante 3 segundos. El ajuste se mantendrá hasta el siguiente reinicio.

¡Precaución!

- Después de silenciar la función de timbre, no se producirán más sonidos.

2.3. Mantenimiento

Limpieza y cuidado

¡Atención!

- Desenchufe siempre el aparato y cierre la llave de agua antes de realizar la limpieza y el mantenimiento y después de cada uso.

Limpieza del armario

El mantenimiento adecuado de la lavadora puede extender su vida útil. La superficie puede limpiarse con detergentes neutros no abrasivos diluidos cuando sea necesario. Si se produce un desbordamiento de agua, utilice un paño húmedo para limpiarlo inmediatamente. Nunca use elementos afilados para limpiar el aparato.

- Nunca use agentes abrasivos o agentes cáusticos, ácidos fórmicos o solventes diluidos o sustancias similares, como alcohol o productos químicos.

Limpieza del tambor

Cualquier mancha de óxido en el interior del tambor causada por artículos de metal debe eliminarse inmediatamente con detergentes sin cloro. ¡Nunca limpie el tambor con lana de acero!

¡Nota!

- Mantenga la ropa lejos de la máquina mientras limpia el tambor.

Limpieza de la junta y el cristal de la puerta

Limpie el cristal y la junta después de cada lavado para eliminar la pelusa y las manchas. La acumulación de pelusas puede originar fugas.

Retire todas las monedas, botones y otros objetos de la junta después de cada lavado.

Limpie la junta de la puerta y el cristal todos los meses para asegurarse de que el aparato funciona normalmente.

Limpieza del filtro de entrada

¡Nota!

- La disminución del flujo de agua es una señal de que el filtro necesita ser limpiado.

1. Cierre la llave y retire la manguera de suministro de agua de ella.

2. Limpie el filtro con un cepillo.

3. Desenrosque la manguera de suministro de agua de la parte posterior de la máquina. Extraiga el filtro con unos alicates de punta larga.

4. Use un cepillo para limpiar el filtro.

5. Vuelva a colocar el filtro en la entrada de agua y a conectar la manguera de suministro de agua.

6. Limpie el filtro de entrada cada tres

meses para asegurarse de que el aparato funciona normalmente.

Limpieza del dispensador de detergente

1. Presione el botón de desbloqueo ( ) en la cubierta del suavizante y saque el cajón dispensador del hueco. Limpie el interior del hueco con un cepillo.
2. Levante la cubierta del suavizante del cajón dispensador y lave ambos elementos con agua.
3. Vuelva a colocar la cubierta del suavizante y empuje el cajón de nuevo en el hueco.

Presione el desbloqueo y retire el cajón dispensador

Limpie el cajón dispensador y la cubierta del suavizante con agua corriente

Limpie el interior del hueco con un cepillo

Inserte el cajón dispensador

¡Nota!

• No utilice agentes abrasivos o agentes cáusticos para limpiar las piezas de plástico.
• Limpie el dispensador de detergente cada tres meses para asegurarse de que el aparato funciona normalmente.

Limpieza del filtro de la bomba de desagüe

¡Atención!

• Asegúrese de que la máquina ha terminado el ciclo de lavado y está vacía. Apáguela y desenchúfela antes de limpiar el filtro de la bomba de desagüe.
• Tenga cuidado con el agua caliente. Deje que el agua se enfríe. ¡Riesgo de quemaduras!
• Limpie el filtro de entrada cada tres meses para asegurarse de que el aparato funciona normalmente.

Abra la tapa de la cubierta inferior

Para abrir el filtro, gírelo en sentido contrario a las agujas del reloj

Elimine los cuerpos extraños

Cierre la tapa de la cubierta inferior

¡Precaución!

- Cuando el aparato esté en uso y dependiendo del programa seleccionado, puede haber agua caliente dentro de la bomba. Nunca retire la cubierta de la bomba durante un ciclo del lavado, siempre espere hasta que el dispositivo haya acabado el ciclo y esté vacío. Cuando vuelva a colocar la cubierta, asegúrese de volver a apretarla bien.

2.4. Resolución de problemas

Siempre que haya un problema con el aparato, compruebe si puede resolverlo siguiendo las tablas siguientes. Si el problema persiste, póngase en contacto con el servicio técnico

Descripción Posible causa Solución
El aparato no funciona	La puerta no está bien cerrada. La ropa está atascada.	Cierre la puerta correctamente y reinicie. Revisa la ropa.
No se puede abrir la puerta	Safety protection is activated.	Desconecte la alimentación y reinicie.
Fuga de agua Las conexiones no están bien apretadas.		Revise y apriete la tubería de entrada de agua.Revise y limpie la manguera de salida.
Hay residuos de detergente en el dispensador de detergente	El detergente está húmedo o apelmazado.	Limpie y seque el dispensador de detergente.
El indicador o la pantalla no funcionan	El tablero del panel de control o el arnés tienen problemas de conexión.	Desconecte la alimentación y compruebe si el enchufe de red está conectado correctamente.
Ruido anómalo Los tornillos de fijación siguen en su sitio.El suelo no es sólido ni está nivelado.		Compruebe si han retirado los pernos de fijaciónAsegúrese de que el aparato esté instalado en un suelo sólido y nivelado.
Códigos de error
Descripción Posible causa Solución
E30	La puerta no cierra correctamente	Cierre la puerta correctamente y reinicie.
E10	Problema de entrada de agua durante el ciclo de lavado.	Compruebe si la presión del agua es lo suficientemente alta. Enderece la tubería de agua.Limpie el filtro de la válvula de entrada.
E21	El drenaje de agua es excesivamente largo	Revise la manguera de desagüe para ver si está bloqueada.
E12	Desbordamiento de agua	Vuelva a poner el aparato en funcionamiento.
EXX	Otros Vuelva a poner	el aparato en funcionamiento. Si el problema persiste, póngase en contacto con el servicio técnico

3. ESPECIFICACIONES TÉCNICAS

Nombre o marca comercial del proveedor(a),(c)

Dirección del proveedor((a),(c):

Identificador del modelo(a): KBWM8322

Parámetros generales del producto:

Parámetro Valor Parámetro Valor
Capacidad nominal (b) (kg)	7,0 Medidas en		cm (a), (c)	Altura	85
				Anchu-ra	60
				Profun-didad	50
Índice de eficiencia energética (b)(EEIw)	91.0 Clase de		eficiencia en-ergética (b)	E (d)
Índice de eficiencia de lavado (b)	1.031 Eficacia de		aclarado(g/kg) (b)	5.0
Consumo de energía en kWh por ciclo, basado en el programa ECO 40-60. El consumo de energía real por ciclo dependerá de cómo se utiliza el aparato.	0.784 Consumo		de agua en litros por ciclo, basado en el programa ECO 40-60. El consumo real de agua dependerá de cómo se use el aparato y de la dureza del agua.	45
Temperatura máxima en el interior del textil tratado (b)(°C)	Capaci-dad nominal	39 Contenido de hume-dad restante ponderado(b) (%)		53,9
	Media carga	35
	Cuarto de car-ga	24

Parámetro Valor Parámetro Valor
Velocidad de cen-trifugado (b) (rpm)	Capaci-dad nominal	1400 Cl	ase de eficiencia de centrifuga-do-secado (b)	B (d)
	Media carga	1400
	Cuarto de carga	1400
Duración del pro-grama (b) (h:min)	Capaci-dad nominal	3 28 Tipo independi-		ente
	Media carga	2:42
	Cuarto de carga	2:42
Emisiones de ruido acústico aéreo en la fase de centrifu-gado (a) (dB(A) re 1 pW)	80 Clase de		emisión de ruido acústi-co aéreo (b) (fase de cen-trifugado)	C (d)
Modo apagado (W) (si procede)	0,50 Modo de		espera (W) (si procede)	1,00
Inicio programado (W) (si procede)	4,00 En espera en		red (W) (si procede)	N/A
Duración mínima de la garantía ofrecida por el proveedor (c), (c)
Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado				NO
Información adicional:
Enlace al sitio web del proveedor, donde se encuentra la información del apartado 9 del Anexo II del Reglamento de la Comisión (UE) 2019/2023 (1):

(a) este elemento no se considerará pertinente a los efectos del artículo 2, apartado 6, del Reglamento (UE) 2017/1369.
(b) para el programa eco 40-60.
(c) los cambios en esos artículos no se considerarán pertinentes a los efectos del apartado 4 del artículo 4 del Reglamento (UE) n.º 2017/1369.
(d) Si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no introducirá estos datos.

Nombre o marca comercial del proveedor(a),(c)
Dirección del proveedor((a),(c):
Identificador del modelo(a): KBWM8323
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Capacidad nominal (b)(kg)	8,0 Medidas en	cm (a),(c)	Altura	85
			Anchu-ra	60
			Profun-didad	57
Índice de eficiencia energética (b)(EEIw)	91.0 Clase de	eficiencia en-ergética (b)	E (d)
Índice de eficiencia de lavado (b)	1.031 Eficacia de	aclarado(g/kg) (b)	5.0
Parámetro Valor Parámetro Valor
Consumo de energía en kWh por ciclo, basado en el programa ECO 40-60. El consumo de energía real por ciclo dependerá de cómo se utiliza el aparato.	0,827 Consumo		de agua en litros por ciclo, basado en el programa ECO 40-60. El consumo real de agua dependerá de cómo se use el aparato y de la dureza del agua.	48
Temperatura máxima en el interior del textil tratado (b) (°C)	Capacidad nominal	38 Contenido de humedad restante ponderado (b) (%)	53,9
	Media carga	33
	Cuarto de carga	25
Velocidad de centrifugado (b) (rpm)	Capacidad nominal	1400 Clase de eficiencia de centrifugado-secado (b)	B (d)
	Media carga	1400
	Cuarto de carga	1400
Duración del programa (b) (h:min)	Capacidad nominal	3:38 Tipo independiente	2:48
	Media carga	2:48
	Cuarto de carga	2:48

Parámetro Valor Parámetro Valor
Emisiones de ruido acústico aéreo en la fase de centrifugado (a) (dB(A) re 1 pW)	80 Clase de	emisión de ruido acústico aéreo (b) (fase de centrifugado)	C (d)
Modo apagado (W) (si procede)	0,50 Modo de	espera (W) (si procede)	1,00
Inicio programado (W) (si procede)	4,00 En espera en	red (W) (si procede)	N/A
Duración mínima de la garantía ofrecida por el proveedor (a), (c)
Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado			NO
Información adicional:
Enlace al sitio web del proveedor, donde se encuentra la información del apartado 9 del Anexo II del Reglamento de la Comisión (UE) 2019/2023 (1):
(a) este elemento no se considerará pertinente a los efectos del artículo 2, apartado 6, del Reglamento (UE) 2017/1369.(b) para el programa eco 40-60.(c) los cambios en esos artículos no se considerarán pertinentes a los efectos del apartado 4 del artículo 4 del Reglamento (UE) n.° 2017/1369.(d) Si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no introducirá estos datos.

Nombre o marca comercial del proveedor(a),(c)

Dirección del proveedor((a),(c):

Identificador del modelo(a): KBWM8324

Parámetros generales del producto:

Parámetro Valor Parámetro Valor
Capacidad nominal (b) (kg)	90 Medidas en		cm (a), (c)	Altura	85
				Anchu-ra	60
				Profun-didad	57
Índice de eficiencia energética (b)(EEIw)	91.0 Clase de		eficiencia en-ergética (b)	E (d)
Índice de eficiencia de lavado (b)	1.031 Eficacia de		aclarado(g/kg) (b)	5.0
Consumo de energía en kWh por ciclo, basado en el programa ECO 40-60. El consumo de energía real por ciclo dependerá de cómo se utiliza el aparato.	0,865 Consumo		de agua en litros por ciclo, basado en el programa ECO 40-60. El consumo real de agua dependerá de cómo se use el aparato y de la dureza del agua.	50
Temperatura máxima en el interior del textil tratado (b)(°C)	Capaci-dad nominal	41 Contenido de humedad restante ponderado (b) (%)		53,9
	Media carga	35
	Cuarto de car-ga	25

Parámetro Valor Parámetro Valor
Velocidad de cen-trifugado (b) (rpm)	Capaci-dad nominal	1200 Cl	ase de eficiencia de centrifuga-do-secado (b)	B (d)
	Media carga	1200
	Cuarto de carga	1200
Duración del pro-grama (b) (h:min)	Capaci-dad nominal	3:48 Tipo independi-ente		ente
	Media carga	2:54
	Cuarto de carga	2:54
Emisiones de ruido acústico aéreo en la fase de centrifu-gado (a) (dB(A) re 1 pW)	80 Clase de		emisión de ruido acústi-co aéreo (b) (fase de cen-trifugado)	C (d)
Modo apagado (W) (si procede)	0,50 Modo de		espera (W) (si procede)	1,00
Inicio programado (W) (si procede)	4,00 En espera en red (W) (si procede)		red (W) (si procede)	N/A
Duración mínima de la garantía ofrecida por el proveedor (c), (c)
Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado				NO
Información adicional:
Enlace al sitio web del proveedor, donde se encuentra la información del apartado 9 del Anexo II del Reglamento de la Comisión (UE) 2019/2023 (1):

(a) este elemento no se considerará pertinente a los efectos del artículo 2, apartado 6, del Reglamento (UE) 2017/1369.
(b) para el programa eco 40-60.
(c) los cambios en esos artículos no se considerarán pertinentes a los efectos del apartado 4 del artículo 4 del Reglamento (UE) n.º 2017/1369.
(d) Si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no introducirá estos datos.

1. El consumo de energía real dependerá de cómo se use el aparato.
2. El consumo de agua real dependerá de cómo se use el aparato y de la dureza del agua.
3. Entrega de repuestos en un plazo de 15 días hábiles posteriores a la recepción del pedido.

Ficha de datos del producto relativa a (UE) 2019/2014

La hoja de datos del producto para su dispositivo está disponible en línea.

Vaya a https://eprel.ec.europe.eu e introduzca el identificador del modelo de su aparato para descargar la hoja de datos.

El identificador de modelo de su aparato se puede encontrar en la sección de especificaciones técnicas.

4. SERVICIO POSVENTA

KUBO ha diseñado este aparato con el fin de garantizar la máxima fiabilidad. Sin embargo, si se produce algún problema, no intente abrir el aparato, pues corre peligro de electrocución. En caso de que no sea capaz de solucionar el problema, póngase en contacto con el Servicio de Atención al Cliente de cualquier tienda Worten, Modelo o Continente, para solucionar el problema. Worten Equipamentos para o Lar garantiza contra defectos de fabricación por un período de 3 años, u otro período definido en la legislación aplicable, a partirde la fecha de compra del dispositivo

Información de las piezas

Disponibilidad de repuestos

Dependiendo de la pieza de reparación, están disponibles durante un mínimo de siete años para los reparadores profesionales o un mínimo de diez años para los reparadores profesionales y usuarios finales después de que la última unidad del modelo se haya comercializado.

5. PROTECCIÓN MEDIOAMBIENTAL

A fin de proteger el medio ambiente, intentamos reducir al máximo el volumen de nuestros embalajes, limitándolos a tres materiales fáciles de clasificar: cartón, papel y plástico. El aparato está fabricado con material reciclable, tras ser desmontado por una empresa especializada. Cumpla la normativa local correspondiente en materia de reciclaje de los materiales.

Nivelar a máquina de lavar roupa

Aviso!

Mangueira de escoamento

Aviso!

Verifique a etiqueta de cuidados

Ciclo	Capacidad nominal en kg	Ajuste de temperatura	Duración del ciclo en horas y minutos	Consumo de energía en kWh/ciclo de funcionamiento	WConsumo de agua en basura/ciclo de	Temperatura más alta °C1)	Humedad residual en % /velocidad de centrifugado2)
Cotton (Algodão)	9,0 60	2:45	1,596 75	60 70			%/800
Mix (Tecidos Combinados)	9,0 40	1:20 0,9	70 40 70	%/1000
20 °C	4,5 20	1:01	0,25 60 20	65 %/1000
Intensive (Intensivo)	9,0	40	3:48	1,2	70	40	70 %/800
Programa rápido de 15'	2,0	Água fria	0:15 0,05	40		Água fria	75 %/800
ECO 40-603)(ECO a 40-60°)	9,0	--	3:48	1,295	64	41	53 %/1400
	4,5	--	2:54	0,848	50	35	53 %/1400
		--	2:54	0,51	38	25	53 %/1400

Para activar el timbre, presione el botón otra vez durante 3 segundos. El ajuste se mantendrá hasta el siguiente reinicio.

Cuidado!

- Nunca use agentes abrasivos o agentes cáusticos, ácidos fórmicos o solventes diluidos o sustancias similares, como alcohol o productos químicos.

Limpar o tambor
