MANUAL DE USUARIO P1P6MT2L BLAUPUNKT

Cargador portátil para vehículos eléctricos

Lea atentamente las instrucciones siguientes antes de cargar su vehículo eléctrico; tenga en cuenta los peligros relacionados con los circuitos eléctricos y las prácticas estandarizadas de prevención de accidentes.

Español

Contenido

Introducción al cargador portátil para vehículos eléctricos (Mode 2) 42

Significado de los indicadores del controlador y los parámetros técnicos 43

Explicación de los símbolos "÷" "÷!" 45

Uso 46

Iniciar la carga 46

Dejar de cargar 47

Indicador de estado de luz 48

Función 49

Cambio de corriente nominal 49

temporizador 50

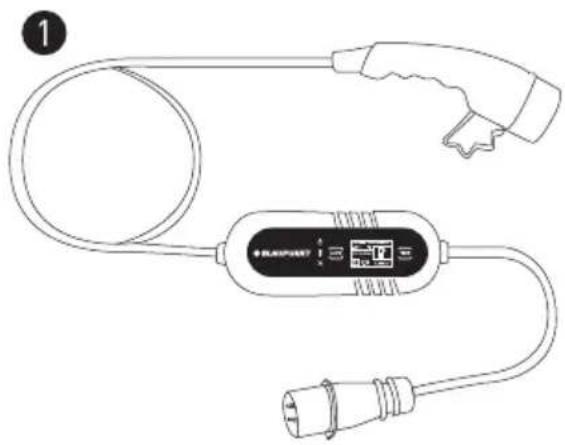

Introducción al cargador portátil para vehículos eléctricos ( Mode 2 )

PRECAUCIÓN

• Utilice una fuente de alimentación con un disyuntor externo.
• Asegúrese de que el cargador se utiliza en un lugar seguro y aislado y fuera del alcance de niños y mascotas.
• Utilice este producto en un lugar fresco, seco y bien ventilado; evite que entre agua en el enchufe.
• No abra la carcasa mientras se realiza la carga o cuando el cargador esté encendido.
• No dañe el producto de forma maliciosa.
  · Nunca lo use con un adaptador. Solamente se conectará directamente a una toma de corriente fija.

Introducción del cargador portátil para vehículos eléctricos (Mode 2)

Significado de los indicadores del controlador

[2DBX]	Encendido/Apagado	405V	Voltaje
Dose(s)	Cargando	0.89kw	Potencia
[ASYH]	Indicador de problema	16A	Corriente nominal
	Botón de cambio de corriente nomina	3.9A	Corriente constante
[5H00]	Tiempo de carga	0.002kwh	Consumo eléctrico
[7:20°C]	Temperatura	TIME	Botón de función de tiempo
[###]	Detección PE (detección de tierra)	1/2!	No se ha detectado el PE ascendente y no se puede iniciar la carga.

Control box:

Parámetros técnicos

Dimensiones (L × A × A)	260 × 100 × 72.5 mm
Peso	Trifásica: 3.35 kg / 2.9 kg
Grado de protección( Control box )	IP65
Temperatura de funcionamiento	-30°C +50°C

1 Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS P1P6MT2 / P1PM2T2L / P1PM2T2CH / P1PM2T2DK

Significado de los indicadores del controlador

	Encendido/Apagado	245V	Voltaje
	Cargando	0.89kw	Potencia
	Indicador de problema	16A	Corriente nominal
	Botón de cambio de corriente nomina	3.9A	Corriente constante
00:00:03	Tiempo de carga	0.002kwh	Consumo eléctrico
	Temperatura	TIME	Botón de función de tiempo
	Detección PE (detección de tierra)	÷!	No se ha detectado el PE ascendente y no se puede iniciar la carga.

Control box:

Parámetros técnicos

Dimensiones (L × A × A)	260 × 100 × 72.5 mm
Peso	Monofásica: 2.41 kg / 2.15 kg
Grado de protección( Control box )	IP65
Temperatura de funcionamiento	-30°C +50°C

Los usuarios deben comprobar la marca de detección PE "÷" en la pantalla antes de cada uso. (PE significa conductor de protección)

1. Si la Marca " 1/2 " aparece en la pantalla, indica que el cargador deberá verificar la presencia del PE aguas arriba, y el proceso de carga sólo comenzará cuando el PE aguas arriba esté presente.

ATENCIÓN: si aparece la marca, "¡!" significa que no se ha detectado el PE aguas arriba y no se puede iniciar la carga.

1. Si la marca " 1/2 " NO aparece en la pantalla, indica que el cargador no tiene ninguna función para verificar la presencia del PE aguas arriba, y se puede cargar tanto si se detecta el PE como si no.

ATENCIÓN: Se recomienda encarecidamente que los usuarios carguen en la condición 1.

La condición 2 presenta ciertos riesgos de seguridad debido a la ausencia de PE. Por tanto, la condición 2 sólo debe utilizarse bajo la premisa de que los usuarios puedan garantizar la seguridad y en circunstancias especiales en las que no exista PE en el sistema eléctrico.

Desactivar la detección de PE: Pulse "Amperios+Tiempo" durante 4s a la vez. Reactivar Detección PE: Pulse "Amperios+Tiempo" durante 4s a la vez.

Iniciar la carga

Paso	Ilustración Funcionamiento
1.		Inserte el enchufe en la toma de corriente correcta.
2.		Retire la tapa protectora e inserte del todo el conector de carga en el puerto de carga del vehículo eléctrico.
3.		Inicie la carga.

PELIGRO

No utilice el producto si parece estar dañado o si el cable está roto.

No monte o desmonte el conector ni cambie las piezas internas.

No limpie los materiales con productos químicos ni limpie el vehículo eléctrico durante la carga.

Dejar de cargar

Paso Ilustración Funcionamiento
1.		Quite el enchufe de la toma de corriente.
2.		Desconecte el conector de carga del vehículo eléctrico.
3.		Cierre la carcasa protectora del puerto de carga del vehículo eléctrico y, a continuación, ponga la tapa protectora del conector de carga.
4.		Meta el cargador portátil en la bolsa.

Indicador de estado de luz

Resolución de problemas:

1	Error de CP	[08D6]
2	Error de relé		###
3	Sobretensión/Baja tensión	###		###
4	Protección contra sobrecorriente	###	###	###
5	Protección contra fugas eléctricas		###	###
6	Sin toma de tierra			###
7	Advertencia de temperatura	###	###
8	Temperatura alta persistente	###	###

Cambio de corriente nomina:

PRECAUCIÓN

Antes de cambiar la corriente de carga, asegúrese de que el enchufe de alimentación esté firmemente insertado en la toma de corriente y que el otro extremo del cable esté desconectado del vehículo eléctrico.

Paso Ilustración Estado
1. Inserte el enchufe en la toma de corriente correcta.		Preparado
2. Mantenga presionado el botón "Amps" durante 2 segundos.		Acceder al modo de configuración de corriente
3. Cambie entre las corrientes de 8, 10, 13 y 16 A presionado brevemente el botón.		Establecer la corriente nominal según las necesidades del usuario
4. Presione el botón durante 2 segundos otra vez.		Configuración de corriente nominal correcta

Complete la configuración antes de 4 segundos en cada paso; de lo contrario, el modo de configuración se desactivará.

Función de temporizador:

PRECAUCIÓN

Antes de cambiar la función de temporizador, asegúrese de que el enchufe de alimentación esté firmemente insertado en la toma de corriente y que el otro extremo del cable esté desconectado del vehículo eléctrico.

Paso Ilustración Estado
1. Inserte el enchufe en la toma de corriente correcta.		Preparado
2. Mantenga presionado el botón "Time" (Tiempo) durante 2 segundos.		Acceder al modo de configuración de la función del temporizador. El temporizador retrasará el inicio en el número de horas seleccionado
3. Cambie entre las horas 1, 2, 4, 6, 8 y 10 H presionado brevemente el botón.		Establecer el temporizador según las necesidades del usuario
4. Presione el botón durante 2 segundos otra vez.		Configuración del temporizador correcta

Complete la configuración antes de 4 segundos en cada paso; de lo contrario, el modo de configuración se desactivará.

Nota:

Si desea cancelar la función de tiempo después de que haya comenzado la cuenta atrás, puede realizar uno de los pasos siguientes:

1. Desconecte directamente el enchufe de la toma de corriente; o bien
2. Mantenga presionado el botón "Time" (Tiempo) durante 5 segundos.
