MANUAL DE USUARIO GA-6ZMM7 GIGABYTE

•• El proceso de instalación puede variar dependiendo del tipo de CAJA y dispositivos utilizados. Las instrucciones de instalación que aparecen a continuación son de aplicación para ordenadores de escritorio GIGABYTE y sólo a modo de referencia. •• Consulte el manual de usuario incluido para obtener especificaciones detalladas sobre la placa madre. •• Antes de instalar los dispositivos, asegúrese de que sean compatibles con los conectores del ordenador. •• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar dañar los dispositivos y los componentes del sistema. •• Coloque la ordenador sobre una superficie estable para evitar que movimientos bruscos causen una instalación incorrecta. Paso

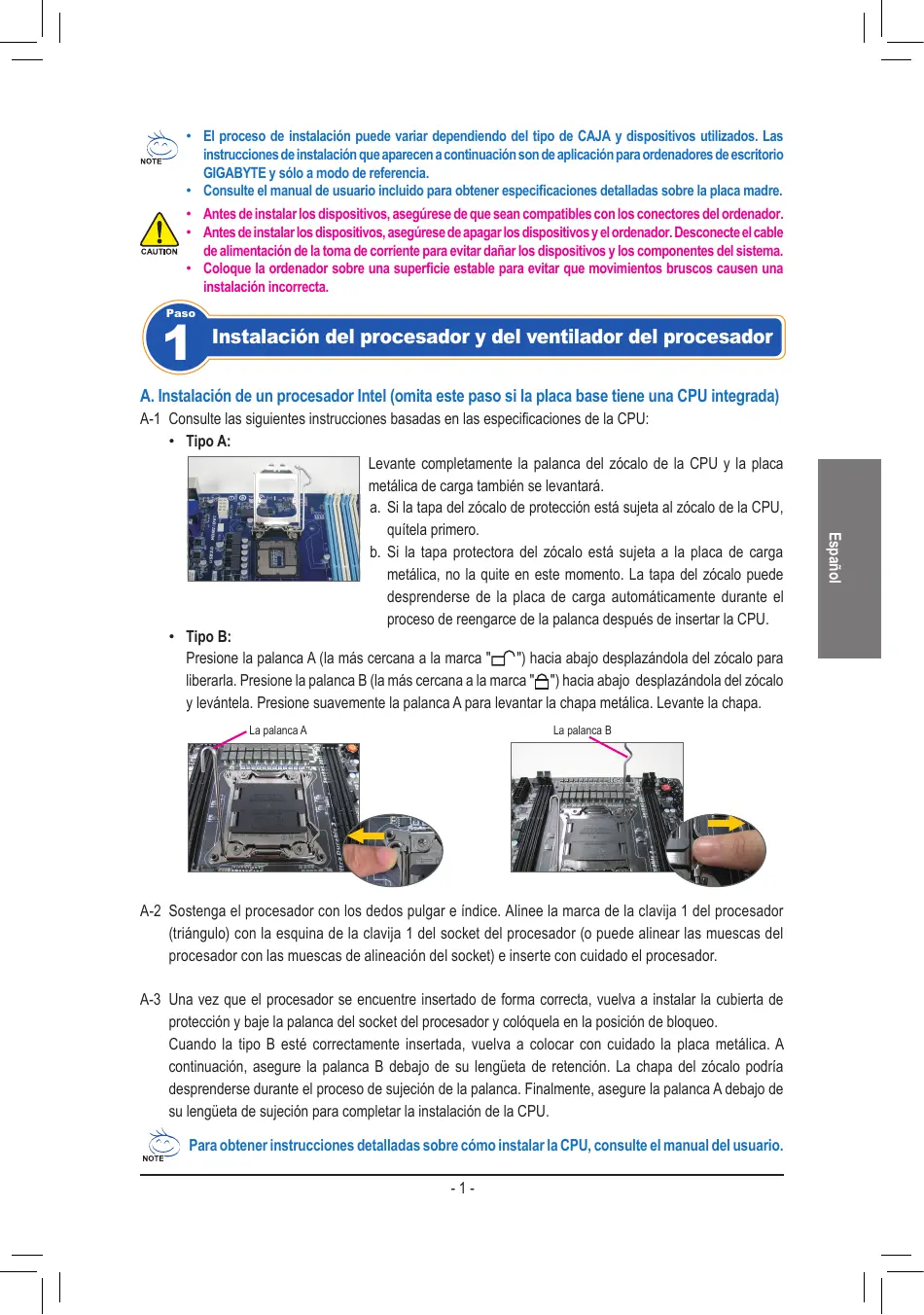

Instalación del procesador y del ventilador del procesador

A. Instalación de un procesador Intel (omita este paso si la placa base tiene una CPU integrada)

La palanca A La palanca B A-2 Sostenga el procesador con los dedos pulgar e índice. Alinee la marca de la clavija 1 del procesador

(triángulo) con la esquina de la clavija 1 del socket del procesador (o puede alinear las muescas del procesador con las muescas de alineación del socket) e inserte con cuidado el procesador. A-3 Una vez que el procesador se encuentre insertado de forma correcta, vuelva a instalar la cubierta de protección y baje la palanca del socket del procesador y colóquela en la posición de bloqueo. Cuando la tipo B esté correctamente insertada, vuelva a colocar con cuidado la placa metálica. A continuación, asegure la palanca B debajo de su lengüeta de retención. La chapa del zócalo podría desprenderse durante el proceso de sujeción de la palanca. Finalmente, asegure la palanca A debajo de su lengüeta de sujeción para completar la instalación de la CPU. Para obtener instrucciones detalladas sobre cómo instalar la CPU, consulte el manual del usuario. -1-

A-1 Consulte las siguientes instrucciones basadas en las especificaciones de la CPU:

•• Tipo A: Levante completamente la palanca del zócalo de la CPU y la placa metálica de carga también se levantará. a. Si la tapa del zócalo de protección está sujeta al zócalo de la CPU, quítela primero. b. Si la tapa protectora del zócalo está sujeta a la placa de carga metálica, no la quite en este momento. La tapa del zócalo puede desprenderse de la placa de carga automáticamente durante el proceso de reengarce de la palanca después de insertar la CPU. •• Tipo B: Presione la palanca A (la más cercana a la marca " ") hacia abajo desplazándola del zócalo para liberarla. Presione la palanca B (la más cercana a la marca " ") hacia abajo desplazándola del zócalo y levántela. Presione suavemente la palanca A para levantar la chapa metálica. Levante la chapa.

B. Instalación del procesador AMD (omita este paso si la placa base tiene una CPU integrada)

B-1 Levante por completo la palanca del socket del procesador. Alinee la clavija 1 del procesador (marca con un triángulo pequeño) con la marca con un triángulo en el socket del procesador e inserte con cuidado el procesador en el socket. Asegúrese de que las clavijas del procesador encajen en forma correcta en los orificios. B-2 Una vez que el procesador se encuentre insertado dentro del socket, presione hacia abajo con un dedo en el medio del procesador y baje la palanca del socket del procesador y colóquela en la posición de bloqueo.

Palanca del socket del procesador

Socket del procesador

•• No utilice la fuerza para insertar el procesador en el socket del procesador. El procesador no encajará si se encuentra orientado en forma incorrecta. S Si éste fuera el caso, reajuste la orientación del procesador.

•• NO toque los contactos del zócalo. Para proteger el zócalo del procesador, vuelva a colocar siempre la cubierta protectora del zócalo luego de la instalación del procesador

C. Instalación del ventilador del procesador

C-1 Antes de instalar el ventilador del procesador, coloque primero una capa fina de pasta disipadora de calor sobre la superficie del procesador. Luego, instale el ventilador (consulte el manual de instalación del ventilador del procesador).

C-2 Conecte el cable del ventilador del procesador al conector “CPU_FAN” ubicado en la placa madre a fin de que el ventilador pueda funcionar de forma correcta y evitar que ocurra un recalentamiento del procesador. Paso

Instalación De Los Módulos De Memorias

Observe la orientación del módulo de memoria. Abra las piezas de sujeción de plástico ubicadas en ambos lados de la ranura de memoria. Coloque el módulo de memoria en la ranura. Como se indica en la imagen ubicada a la izquierda, coloque los dedos sobre el borde superior de la memoria, presione hacia abajo la memoria e insértela verticalmente en la ranura de memoria. Las piezas de sujeción de plástico quedarán encajadas en su lugar y sujetando al modulo de memoria cuando éste se encuentre colocado de forma correcta.

Preparación de la caja e instalación de la fuente de alimentación

Utilizando la caja GIGABYTE como ejemplo, retire los paneles laterales y la tapa de la caja con el fin de instalar la fuente de alimentación. Coloque la fuente de alimentación en el lugar correcto del gabinete y asegúrela con tornillos. La instalación y colocación de la fuente de alimentación puede variar según el tipo de caja utilizada. Para asegurar que se suministre al sistema la cantidad de energía adecuada, se recomienda la utilización de una fuente de alimentación de buena calidad. Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado podría ser un sistema inestable o que no pueda ser iniciado.

Instalación De La Placa Madre

Extraiga el panel de protección de las I/O (entradas/salidas) original ubicada en la parte trasera de la caja y reemplácela por el panel de conexiones de la placa madre. Coloque la placa madre dentro de la caja encajándola con el hueco descubierto I/O (de entradas y salidas). Alinee los orificios de los tornillos de soporte de la placa madre con los orificios de soporte de la caja. Sujete la placa madre en su lugar con tornillos.

Protector de E/S Paso

Instalación De Una Tarjeta De Expansión

•• Antes de adquirir una tarjeta de expansión, verifique la longitud de la tarjeta para asegurarse de que pueda ser colocada en el la caja.

•• Asegúrese de que la tarjeta de expansión quede insertada por completo en la ranura.

Tarjeta gráfica PCI Express

Instalación De Los Dispositivos IDE Y SATA

6-1 Instale sus unidades ópticas, como unidades de DVD-ROM y CD-ROM. Extraiga la tapa frontal para unidades de 5,25” ubicada en la parte delantera de la caja. Instale la unidad óptica en el espacio para unidades de 5,25” y sujétela con tornillos.

Instalación de una unidad óptica

6-2 Instale sus unidades de discos duros IDE y SATA.

Instale la unidad de disco duro en el espacio para unidades de disco duro ubicada dentro de la caja y asegúrela con tornillos. Instalación de una unidad de disco duro

•• Se puede conectar hasta dos dispositivos IDE en un conector IDE de la placa madre. Antes de realizar la instalación, compruebe la configuración de los jumpers (principal y secundario) de los dispositivos IDE.

•• Si se instala más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistema para establecer la secuencia de inicio de los discos duros.

Busque una ranura de expansión que sea compatible con la tarjeta y retire la tapa de la ranura ubicada en el panel trasero de la caja. Luego, inserte la tarjeta de expansión en la ranura. Asegure el soporte de la tarjeta de expansión al panel trasero del de la caja utilizando un tornillo.

Conexión De Los Cables A Los Conectores Internos

7-1 Conecte los cables en los conectores y conexiones internas de la placa madre, incluidos los conectores

IDE/SATA, audio del panel frontal, USB, IEEE 1394, etc. 7-2 Conecte el módulo del panel frontal (diferente según el diseño de la caja y compuesto por un indicador de encendido, indicador de actividad de disco duro, altavoces, interruptor de reinicio, interruptor de encendido/apagado, etc.) de la caja a la conexión (F_PANEL) ubicada en la placa madre. Asignaciones de clavijas A: +MSG- +PW-

Asignaciones de clavijas B:

MSG: LED de mensajes/encendido/ suspensión

PWR: LED de encendido PW: Interruptor de encendido/apagado 20 SPEAK: Altavoces 19 HD: LED de actividad de disco duro RES: Interruptor de reinicio CI: Header de intrusión al chasis

Cabecera del panel frontal (Nota) Las asignaciones de clavijas para el header del panel frontal pueden ser distintas según el modelo.

Consulte el manual de usuario de la placa base para obtener información sobre las asignaciones de clavijas actuales.

Conexión de periféricos

Panel trasero del gabinete

Fuente de alimentación

Interruptor de encendido/apagado

Puerto de teclado PS/2

Conector del cable de alimentación

Puerto DVI-D Puerto del ratón PS/2

Puerto HDMI Puerto D-Sub

Puertos eSATA Conector S/PDIF Puerto IEE1394

Puertos USB Conectores de audio

Una vez que se hayan completado estos pasos, conecte los dispositivos periféricos al ordenador, dispositivos como el teclado, el ratón, el monitor, etc.

Luego, conecte la alimentación, encienda el sistema e instale todo el software necesario.

Tarjeta gráfica externa

Placa gráfica PCI Express
