Tipo de producto	Cocina independiente
Marca	Haier
Modelo	HAI63DC
Fuente de energía	Gas (Gas natural / GLP)
Número de quemadores	4 Quemadores de gas
Tipo de horno	Horno de gas con grill
Dimensiones (An x Pr x Al)	60 cm x 60 cm x 85 cm
Peso neto	Aprox. 50 kg
Suministro eléctrico	220-240 V, 50/60 Hz (para encendido y luz del horno)
Capacidad del horno	Aprox. 70 litros
Funciones principales	Horneado, asado, grill, calor superior, calor inferior
Tipo de control	Perillas rotativas con seguridad de empujar y girar
Características de seguridad	Dispositivo de fallo de llama, bloqueo infantil (opcional), protección contra sobrecalentamiento
Limpieza y mantenimiento	Tapas de quemadores desmontables, interior esmaltado, puerta del horno fácil de limpiar
Disponibilidad de piezas de repuesto	Centros de servicio autorizados; pedir en línea a través del soporte de Haier
Reparabilidad	Diseño modular; perillas, manijas y cabezales de quemadores reemplazables por el usuario
Garantía	Estándar 2 años (puede variar según la región)
Clase energética	A (para horno) — típico para cocinas de gas
Características especiales	Encendido automático, rieles del horno telescópicos (opcional), temporizador

Preguntas frecuentes - HAI63DC HAIER

¿Cómo conecto el suministro de gas a la Haier HAI63DC?

Asegúrese de que el suministro de gas esté apagado. Use una manguera de gas flexible con conectores adecuados. El punto de conexión está en la parte trasera de la cocina. Siempre haga que un ingeniero de gas calificado realice la instalación.

¿Qué tipo de gas se puede usar con la HAI63DC?

La cocina es compatible con Gas Natural (G20) y GLP (G30/G31). Pueden ser necesarios inyectores de conversión para cambiar entre tipos de gas. Consulte el manual para conocer las especificaciones de los inyectores.

¿Cómo enciendo los quemadores de gas?

Empuje y gire la perilla correspondiente a la posición 'alto' mientras presiona el botón de encendido (o encendido automático si está equipado). Mantenga la perilla presionada durante unos segundos hasta que la llama se estabilice. Si usa encendido automático, simplemente gire a la posición de chispa.

El horno no se calienta. ¿Cuál podría ser el problema?

Verifique que el suministro de gas esté abierto y que la perilla del horno esté ajustada correctamente. Asegúrese de que el dispositivo de fallo de llama no esté activado (gire la perilla a 'apagado' y vuelva a intentarlo). Si el problema persiste, inspeccione el encendedor o llame a un técnico de servicio.

¿Cómo debo limpiar los quemadores de gas y las rejillas?

Retire las tapas de los quemadores y las rejillas cuando estén frías. Lávelos con agua jabonosa tibia y una esponja no abrasiva. Séquelos completamente antes de volver a ensamblarlos. Evite usar productos químicos agresivos o estropajos que puedan dañar el esmalte.

¿Puedo usar el horno para asar a la parrilla?

Sí, la HAI63DC incluye una función de grill. Gire el selector de funciones del horno a la configuración de grill y precaliente durante 5 minutos. Coloque los alimentos en la rejilla superior y supervise la cocción para evitar que se quemen.

¿Cómo reemplazo la luz del horno?

Desconecte la cocina del suministro eléctrico. Retire la cubierta de vidrio girándola o desenganchándola. Reemplácela con una bombilla de horno resistente al calor de 300°C (generalmente con casquillo G9 o E14). Vuelva a colocar la cubierta y restaure la alimentación.

¿Qué debo hacer si se detecta olor a gas?

Cierre inmediatamente el suministro de gas en la válvula principal. No opere ningún interruptor eléctrico. Abra ventanas y puertas para ventilar. Evacúe el área y contacte a su proveedor de gas o servicios de emergencia. No use la cocina hasta que sea inspeccionada.

¿Hay piezas de repuesto disponibles para la HAI63DC?

Sí, las piezas de repuesto como tapas de quemadores, perillas, estantes del horno y encendedores están disponibles a través de centros de servicio autorizados de Haier. Consulte el sitio web de Haier o comuníquese con el servicio al cliente para realizar pedidos.

¿Cómo ajusto la calibración de la temperatura del horno?

La temperatura del horno está precalibrada. Si sospecha que está desviada, use un termómetro de horno para verificarlo. Algunos modelos permiten un ligero ajuste mediante un tornillo detrás de la perilla del termostato. Consulte el manual o consulte a un técnico para un ajuste preciso.

MANUAL DE USUARIO HAI63DC HAIER

Manual de Instrucciones de la Placa de Inducción

ESPAÑOL

HAI63DC

Mediante la colocación de la marca CE en este producto declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos legislativos europeos ambientales, de salud y de seguridad establecidos para este producto. Según los requisitos, las piezas de este aparato responden al: Reglamento (CE) n° 1935/2004 sobre los materiales y objetos destinados a entrar en contacto con alimentos.

Indicaciones de seguridad y mantenimiento:

• ADVERTENCIA: El electrodoméstico y sus accesorios se calientan durante el uso. Debe prestarse atención para no tocar los elementos que producen calor.
• Los niños menores de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente supervisados.
• Este electrodoméstico puede ser utilizado por niños a partir de los 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos, siempre y cuando previamente hayan recibido las instrucciones o tengan la supervisión necesaria para utilizar el aparato de forma segura y comprendan los riesgos que implica.
• Los niños no deben jugar con este electrodoméstico.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
• ADVERTENCIA: Puede resultar peligroso cocinar en una placa sin vigilancia cuando se utilizan grasa o aceite, ya que pueden producirse incendios.
• NUNCA intente apagar un incendio con agua; debe apagar el aparato y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.
• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
• ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de descargas eléctricas.
• No utilice un limpiador de vapor para las operaciones de limpieza.
• No se deben colocar sobre la superficie de la placa objetos metálicos como cuchillos, tenedores, cucharas y tapas de ollas, ya que pueden calentarse.

Se debe eliminar cualquier derrame de la tapa antes de abrirla.

• Debe enfriarse la superficie de la placa antes de cerrar la tapa.
• Después del uso, apague el elemento de la placa utilizando el control correspondiente. No confíe en el detector de cacerolas.
• Este aparato no está diseñado para accionarse por medio de un temporizador externo o un sistema de control a distancia separado.
• Los medios de desconexión deben estar incorporados en el cableado fijo de acuerdo con las reglas de cableado.
• Las instrucciones indican el tipo de cable a utilizar, teniendo en cuenta la temperatura de la superficie trasera del aparato.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, por su servicio técnico o por un profesional cualificado similar, para evitar peligros.
• PRECAUCIÓN: Para evitar peligros debido al restablecimiento inadvertido después de una interrupción de corriente, este aparato no debe alimentarse a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito de encendido y apagado regular mediante la red.

ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del aparato de cocina o indicados por el fabricante del aparato en las instrucciones de uso como protectores adecuados o incorporados en el aparato. El uso de protecciones inapropiadas puede causar accidentes.

• Utilice siempre los utensilios de cocina adecuados.
• Coloque siempre la sartén en el centro de la unidad en la que vaya a cocinar.
• No coloque nada en el panel de control.
• No utilice la superficie como tabla para cortar.
• Debe enfriarse la superficie de la placa antes de cerrar la tapa.
• PRECAUCIÓN: debe supervisarse el proceso de cocción. Un proceso de cocción breve debe supervisarse constantemente.

Estimado/a cliente/a:

Gracias por comprar la placa de inducción H. Esperamos que tenga muchos años de buen funcionamiento.

Lea atentamente este manual de instrucciones antes de usarla y consérvelo en un lugar seguro para poder consultarlo más adelante en caso de necesidad.

Introducción al producto

La placa de inducción sirve para todo tipo de cocción, con sus zonas de cocción electromagnéticas y sus controles microcomputarizados y multifunción, por lo que es la opción ideal para la familia de hoy.

Fabricada con materiales expresamente importados, la placa de inducción HAIER es sumamente fácil de usar, duradera y segura.

Principios de funcionamiento

La placa de inducción consta de una bobina, una placa de cocción de material ferromagnético y un sistema de control. La corriente eléctrica genera un potente campo magnético a través de la bobina. Esto produce un gran número de vórtices que a su vez generan calor que se transmite al recipiente de cocción a través de la zona de cocción.

Seguridad

Esta placa ha sido expresamente diseñada para uso doméstico.

En su constante búsqueda de mejorar sus productos, HAE se reserva el derecho de modificar en cualquier momento algún aspecto técnico, de programa o estético del aparato.

Protección contra el sobrecalentamiento

Un sensor supervisa la temperatura en las zonas de cocción. Cuando la temperatura supera un nivel seguro, la zona de cocción se desactiva automáticamente.

- Detección de objetos pequeños o no magnéticos

Cuando se ha dejado en la placa una olla de un diámetro inferior a 80 mm, o algún otro elemento pequeño (p. ej., cuchillo, tenedor, llave) o una sartén no magnética (p. ej., de aluminio), se genera un zumbido durante aproximadamente un minuto, después de lo cual la placa se coloca automáticamente en modo de espera.

- Indicador de calor residual

Cuando la placa ha estado funcionando durante un tiempo, queda algo de calor residual. La letra "H" aparece para avisar al usuario que se mantenga alejado de ella.

Apagado automático

Otra característica de seguridad de la placa de inducción es el apagado automático. Esto ocurre cuando se olvida de apagar una zona de cocción. Los tiempos de apagado predeterminados se muestran en la siguiente tabla:

Nivel de potencia	La zona de calentamiento se apaga automáticamente después de
1~3 8 horas
4~6 4 horas
7~9 2 horas

Cuando la cacerola se retira de la zona de cocción, se detiene el calentamiento inmediatamente y ésta se apaga después de un minuto de activación del zumbador.

Advertencia: Las personas que lleven marcapasos cardíaco deben consultar a un médico antes de usar la placa de inducción.

Instalación

1. Realice un agujero en la encimera del tamaño que se muestra en el diagrama de abajo. Se debe dejar un espacio mínimo de 50 mm alrededor del agujero. La encimera debe tener al menos 30 mm de grosor y estar hecha de material resistente al calor. Como se muestra en la Figura (1).

Montaje rasante: Solo es posible cuando el horno no está instalado debajo del contador.

1. Es fundamental que la placa de inducción esté bien ventilada y que la entrada y la salida de aire no estén bloqueadas. Asegúrese de que la placa esté correctamente instalada como se muestra en la Figura 2.

Figura (2)

Nota: La distancia de seguridad entre la placa y la alacena de arriba debe ser de al menos 760 mm.

1. Fije la placa en la encimera con los 2 soportes de la base de la placa. La posición de los soportes se puede ajustar según el grosor de la parte superior.

Advertencias:

(1) La placa de inducción debe ser instalada por una persona cualificada. Tenemos nuestros propios instaladores cualificados. Nunca intente instalar el electrodoméstico usted mismo. (2) La placa de inducción no debe instalarse sobre refrigeradores, congeladores, lavavajillas o secadoras. (3) La placa de inducción debe instalarse de manera que sea posible una radiación óptima del calor. (4) La pared y la zona por encima de la placa deben ser capaces de resistir el calor. (5) Para evitar daños, la capa intermedia y el adhesivo deben ser resistentes al calor.

1. Conexión a la fuente de alimentación La toma de corriente debe conectarse, de acuerdo con las normas pertinentes, a un disyuntor monopolar. El método de conexión se muestra en la Figura 3.

Tensión Conexión de cable
380-415V 3N~	1L1Marrón Negro Azul Amarillo/Verde	2L2	3N	45
220-240V~	1Negro y marrón Azul Amarillo/Verde	2L	3N	45

Figura (3)

Si el cable está dañado o se debe reemplazar, esto debe ser hecho por un técnico de posventa utilizando las herramientas adecuadas, a fin de evitar cualquier accidente.

Si el aparato se conecta directamente a la red eléctrica, deberá instalarse un disyuntor omnipolar con un espacio mínimo de 3 mm entre los contactos.

El instalador debe garantizar que la conexión eléctrica se realice correctamente y que cumpla con las normas en materia de seguridad.

El cable no debe estar doblado ni comprimido. Debe comprobarse el cable regularmente y solo lo puede reemplazar un técnico cualificado.

Diagrama de la placa de inducción:

1. Máx. 1500/2000 W zona
2. Máx. 1500/2000 W zona
3. Máx. 3000/3600 W zona
4. Placa de cristal
5. Panel de control

Diagrama del panel de control

1. Controles de selección de la zona de calentamiento
2. Llave de ajuste del temporizador
3. Control de bloqueo/pausa
4. Control ENCENDIDO/APAGADO

Funcionamiento del Producto

Controles táctiles

• Los controles responden al tacto, por lo que no es necesario aplicar presión.
• Utilice la yema del dedo, no la punta.
• Se oye un pitido cada vez que se registra un contacto táctil.
• Asegúrese de que los controles estén siempre limpios, secos y de que no haya ningún objeto (p. ej., un utensilio o trapo) que los cubra. Incluso una pequeña película de agua puede dificultar el funcionamiento de los controles.

Elección de los accesorios de cocina adecuados

- Utilice únicamente accesorios de cocina con base apta para cocinas de inducción. Busque el símbolo de inducción en el embalaje o en la parte inferior de la cacerola.

• Se puede comprobar si los accesorios de cocina son aptos realizando una prueba de imán. Pase un imán por la base de la cacerola. Si se produce atracción, la cacerola es apta para inducción.
• Si no se dispone de un imán:
• Ponga un poco de agua en la cacerola que se desee comprobar.
• Si no parpadea en la pantalla y se calienta el agua, la olla es apta.

- Los accesorios de cocina fabricados con los siguientes materiales no son aptos para inducción: acero inoxidable puro, aluminio o cobre sin base magnética, cristal, madera, porcelana, cerámica y loza.

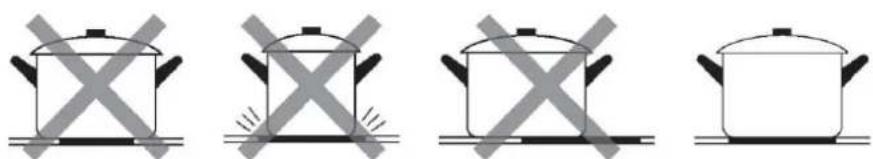

No utilice accesorios de cocina con bordes dentados o base curvada.

Asegúrese de que la base de la cacerola sea lisa, se mantenga en posición plana sobre el cristal y sea del mismo tamaño que la zona de cocción. Utilice cacerolas cuyo diámetro sea del tamaño del gráfico de la zona seleccionada. Si se utiliza una cacerola ligeramente más ancha, la energía se utilizará a su máxima eficiencia. Si se utiliza una cacerola más pequeña, la eficiencia podría ser inferior a lo esperado. Puede que la placa no detecte cacerolas de un tamaño inferior a 140 mm. Centre la cacerola sobre la zona de cocción.

Levante siempre las cacerolas de la placa de inducción y no las deslice, ya que podría arañarse el cristal.

Modo de empleo

Empezar a cocinar

Toque el control de ENCENDIDO/APAGADO durante tres segundos. Después del encendido, el zumbador pita una vez, todas las pantallas muestran «-» o «- -», lo que indica que la placa de inducción se ha puesto en modo de espera.

Coloque una cacerola adecuada sobre la zona de cocción que se vaya a utilizar.

- Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.

Seleccione el ajuste del calor tocando el control "-" o "+".

• Si no se selecciona un ajuste de calor en 1 minuto, la placa se apaga automáticamente. Habrá que empezar de nuevo desde el paso 1.
• El ajuste del calor se puede modificar en cualquier momento durante la cocción.

Si la pantalla parpadea de forma intermitente con el ajuste de calor

Significa que:

• no se ha colocado una cacerola en la zona correcta de cocción o,
• la cacerola que se está utilizando no es apta para la cocina de inducción o,
• la cacerola es demasiado pequeña o no está centrada sobre la zona de cocción.

No se produce calentamiento alguno hasta que se coloque una cacerola apta en la zona de cocción.

La pantalla « 2 se apaga automáticamente después de 1 minuto si no se coloca una cacerola apta sobre la zona de cocción.

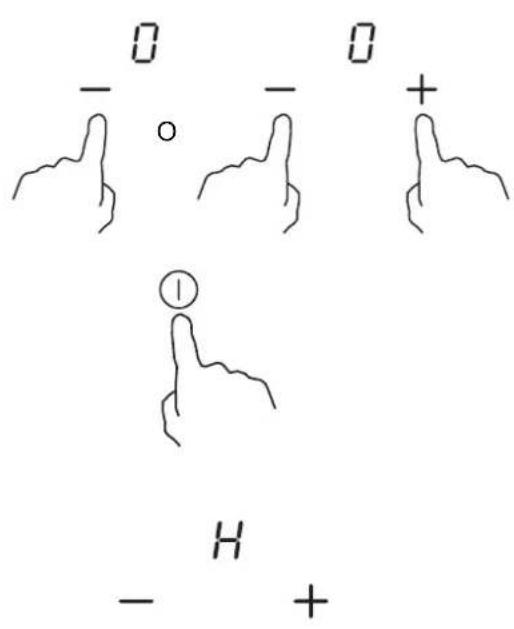

Acabar la cocción

Apague la zona de cocción llevando el control hasta "0" o tocando juntos los controles "-" y "+" Asegúrese de que la pantalla muestre «0».

Apague toda la placa pulsando el control ENCENDIDO/APAGADO.

Tenga cuidado con las superficies calientes

Aparecerá la indicación «H» en la zona de cocción que esté caliente al tacto. Ésta desaparecerá cuando la superficie se haya enfriado hasta una temperatura segura. También puede utilizarse como función de ahorro de energía; si desea calentar otras cacerolas, utilice la zona de cocción que aún esté caliente.

Uso de la función Potencia Máxima

Activar la función Potencia Máxima

Toque el control de ajuste de potencia “+” para regular la potencia de la zona de calentamiento hasta el nivel 9.

Tocando nuevamente el control de ajuste de potencia “+”, el indicador de zona muestra la letra “b” y la potencia alcanza el nivel máximo.

Cancelar la función Potencia Máxima

Tocando el botón “-” para desactivar la función Potencia Máxima, la zona de cocción vuelve al nivel 9.

Tocando juntos los controles “-” y “+”. La zona de cocción se apaga y la función Potencia Máxima se desactiva automáticamente.

• Esta función es válida para cualquier zona de cocción.
• La zona de cocción vuelve a su ajuste original después de 5 minutos.

Bloqueo de los controles

• Se pueden bloquear los controles para evitar el uso no intencional (p. ej., que los niños enciendan las zonas de cocción de forma accidental).
• Cuando los controles están bloqueados, todos los controles excepto el de ENCENDIDO/APAGADO se encuentran deshabilitados.

Para bloquear los controles
Toque el control de bloqueo durante unos segundos.	El indicador del temporizador mostrará «Lo»
Para desbloquear los controles
Toque y mantenga pulsado el control de bloqueo durante unos segundos.

Cuando la placa se encuentra en modo bloqueo, todos los controles se deshabilitan, excepto el de

ENCENDIDO/APAGADO se puede apagar siempre la placa de inducción con el control de

ENCENDIDO/APAGADO en caso de emergencia, pero a continuación se deberá desbloquear la placa para su funcionamiento.

Modo de pausa

• En lugar de apagar la placa, puede colocar el calentamiento en pausa.
• Cuando se activa el modo Pausa, todos los controles, excepto el de ENCENDIDO/APAGADO, se encuentran deshabilitados.

Para entrar en el modo de pausa
Toque el control de bloqueo/pausa.	Todo el indicador mostrará “11”
Para salir del modo de pausa
Toque el control de bloqueo/pausa.

Cuando la placa está en el modo de pausa, todos los controles están desactivados, excepto el encendido/

apagado. Puede apagar siempre la placa de inducción con el control de ENCENDIDO/APAGADO en caso de emergencia. La placa se apagará después de 10 min. si no sale del modo de pausa.

Función de gestión de potencia

• Es posible configurar un nivel máximo de absorción de potencia para la placa de inducción, eligiendo diferentes gamas de potencia.
• Las placas de inducción son capaces de limitarse automáticamente para funcionar a un nivel de potencia inferior, y evitar el riesgo de sobrecarga.

Para entrar en la función de Gestión de Potencia
Encienda la placa, luego presione al mismo tiempo el botón “+” (timer) y el bloqueo.	El indicador del temporizador muestra “P5”, lo que significa nivel de potencia 5. El modo predeterminado es de 7,1 kW.
Para cambiar de nivel
pulse +/- en el temporizador	Hay 5 niveles de potencia, desde “P1” hasta “p5”. El indicador del temporizador muestra uno de ellos.“P1”: la potencia máxima es de 2,5kW.“P2”: la potencia máxima es de 3,5kW.“P3”: la potencia máxima es de 4,5kW.“P4”: la potencia máxima es de 5,5kW.“P5”: la potencia máxima es de 7,1kW.
Confirmación y salida de la Función de Gestión de Potencia
Pulse al mismo tiempo + (timer) y el bloqueo para confirmar.	Entonces la placa se apaga.

Control del temporizador

Se puede utilizar el temporizador de dos maneras diferentes:

a) Se puede utilizar como avisador por minutos. En este caso, el temporizador no enciende ninguna zona de cocción cuando se cumple el tiempo seleccionado.

b) Puede ajustarse para que apague una o más zonas de cocción después de que el tiempo seleccionado se haya cumplido.

El tiempo máximo del temporizador es de 99 min.

a) Uso del temporizador como avisador por minutos

Si no se selecciona una zona de cocción

Asegúrese de que la placa esté encendida.

Nota: se puede utilizar el avisador por minutos incluso cuando no se selecciona ninguna zona de cocción.

Toque “+” en los controles del temporizador. El indicador de minutos comienza a parpadear y se muestra “10” en la pantalla del temporizador.

Ajuste el tiempo tocando el control “-” o “+” del temporizador

Sugerencia: Toque una vez el control “-” o “+” del temporizador para disminuir o aumentar 1 minuto. Toque y mantenga pulsado el control “-” o “+” del temporizador para disminuir o aumentar 10 minutos.

Tocando los controles “-” y “+” juntos, el temporizador se cancela, y aparece “00” en la pantalla de los minutos.

Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla muestra el tiempo restante y el indicador del temporizador parpadea durante 5 segundos.

Cuando se cumple el tiempo seleccionado, el zumbador genera un pitido durante 30 segundos y el indicador del temporizador muestra «-».

b) Ajuste del temporizador para apagar una zona de cocción

Seleccione una zona

Toque el control “-” o el “+” de la zona de cocción correspondiente, para la que desea ajustar el temporizador.

Ajuste el tiempo tocando el control correspondiente del temporizador

Sugerencia: Toque el control “-” o “+” del temporizador una vez para disminuir o aumentar 1 minuto.

Toque y mantenga pulsado el control “-” o “+” del temporizador para disminuir o aumentar 10 minutos.

Tocando los controles "-" y "+" juntos, el temporizador se cancela, y aparece "00" en la pantalla de los minutos.

Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla muestra el tiempo restante y el indicador del temporizador parpadea durante 5 segundos. NOTA: Se enciende el punto rojo junto al indicador del nivel de potencia para indicar que se ha seleccionado esa zona.

Cuando finaliza el temporizador de cocción, se apaga la zona de cocción correspondiente de forma automática.

Las otras zonas de cocción que estuvieran encendidas con anterioridad seguirán funcionando.

Tiempo de funcionamiento predeterminado

La función de parada automática es una función de protección para la seguridad de la placa de inducción. Hace que la placa se apague automáticamente si se le olvida apagar la cocción. La siguiente tabla muestra los tiempos de funcionamiento predeterminados para los distintos niveles de potencia:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Tiempo de funcionamiento predeterminado (hora)	8	8	8	4	4	4	2	2	2

Cuando se retira la cacerola, la placa de inducción deja de calentar de inmediato y se apaga automáticamente una vez transcurridos 2 minutos.

Las personas que usen marcapasos deben consultar a su médico antes de utilizar el aparato.

Selección de los recipientes de cocción

Sartén de hierro

Acero inoxidable

Olla de hierro

Hervidor de hierro

Hervidor de acero inoxidable esmaltado

Recipiente de cocción esmaltado

Plancha de hierro

Usted puede tener una serie de recipientes de cocina distintos

1. Esta placa de inducción puede identificar una variedad de recipientes de cocción, que usted puede probar con uno de los métodos siguientes:

Coloque el recipiente en la zona de cocción. Si la zona de cocción correspondiente muestra un nivel de potencia, entonces el recipiente es adecuado. Si aparece una "U" parpadeante, el recipiente no es adecuado para utilizarlo con la placa de inducción.

1. Sostenga un imán en el recipiente. Si el imán es atraído hacia el recipiente, éste es adecuado para su uso con la placa de inducción.

Nota: La base del recipiente debe contener material magnético.

Debe tener una parte inferior plana con un diámetro de acuerdo con el cuadro 1 que se presenta a continuación.

1. Utilice únicamente utensilios de cocina ferromagnéticos fabricados en acero esmaltado, hierro fundido o acero inoxidable, pero compatibles con la inducción
2. Utilice cacerolas cuyo diámetro de la zona ferromagnética (base de la cacerola) esté en la gama de medidas de la tabla de abajo. (Tabla 1)

- Si utiliza ollas más pequeñas, el rendimiento podría verse afectado

- Si utiliza una olla de diámetro inferior al que se indica en la tabla 1, es posible que no se pueda detectar

Según el tamaño de la zona se pueden utilizar ollas de diferentes diámetros, como se ve en la siguiente imagen:

1. Si la parte ferromagnética cubre parcialmente la base de la sartén, sólo se calentará la zona ferromagnética; el resto de la base no se puede calentar a una temperatura suficiente para cocinar.
2. Si la zona ferromagnética no es homogénea, sino que tiene otros materiales como el aluminio, esto puede afectar el calentamiento y la detección de la cacerola.

Si la base de la cacerola es similar a las imágenes a continuación, es posible que no se pueda detectar.

	Diámetro de la base de los utensilios de cocina de inducción
Zona de cocción	Mínimo	Máximo
1 y 2	140	180
3	180	320

Lo anterior puede variar según el tamaño de la cacerola y el material del que está hecha.

Limpieza y mantenimiento

La superficie de la placa de inducción puede limpiarse fácilmente de la siguiente manera:

Tipo de contaminación	Método de limpieza	Materiales de limpieza
Ligera	Sumergir en agua caliente y secar	Esponja de limpieza
Aureolas y capas de sarro	Aplicar vinagre blanco en la zona, limpiar con un paño suave o utilizar un producto disponible en el comercio	Adhesivo especial para vitrocerámica
Restos de dulces, aluminio o plástico fundido	Utilice un raspador especial para vitrocerámica para eliminar los residuos (un producto de silicona es preferible)	Adhesivo especial para vitrocerámica

Nota: Desconecte la fuente de alimentación antes de limpiar.

Pantalla de fallos e inspección

Si se produce alguna anomalía, la placa de inducción se coloca automáticamente en modo de protección y muestra uno de los siguientes códigos:

Código de error	Problema	Solución
Recuperación automática
E1	La tensión de alimentación está por encima de la tensión nominal.	Compruebe que la alimentación eléctrica sea normal.
E2	La tensión de alimentación está por debajo de la tensión nominal.	Conecte después de que la alimentación eléctrica sea normal.
E3	Temperatura alta del sensor de la placa cerámica. (1#)	Espere que la temperatura de la placa cerámica vuelva a la normalidad.
E4	Temperatura alta del sensor de la placa cerámica. (2#)	Toque el botón «ENCENDIDO/APAGADO» para reactivar la unidad.
E5	Temperatura alta de IGBT. (1#)	Espere que la temperatura de IGBT vuelva a la normalidad.
E6	Temperatura alta de IGBT. (2#)	Toque el botón «ENCENDIDO/APAGADO» para reactivar la unidad. Compruebe que el ventilador funcione correctamente; en caso contrario, reemplace el ventilador.
No hay recuperación automática
F3/F6	Fallo del sensor de temperatura de la placa cerámica - cortocircuito (F3 para 1#, F6 para 2#)	Compruebe la conexión o reemplace el sensor de temperatura de la placa cerámica.
F4/F7	Fallo del sensor de temperatura de la placa cerámica - circuito interrumpido (F4 para 1#, F7 para 2#)
F5/F8	Fallo del sensor de temperatura de la placa cerámico - no válido. (F5 para 1#, F8 para 2#)
F9/FA	Fallo del sensor de temperatura de IGBT (cortocircuito/circuito interrumpido para 1#)	Reemplace el panel de potencia.
FC/FD	Fallo del sensor de temperatura de IGBT (cortocircuito/circuito interrumpido para 2#)

Fallo	Problema	Solución A	Solución B
El LED no se enciende cuando se conecta la unidad.	Sin alimentación.	Compruebe si la toma está correctamente colocada en el enchufe y que éste funcione.
	Fallo de conexión del panel de potencia accesorio y del panel de pantalla.	Compruebe la conexión.
	El panel de potencia accesorio está dañado.	Reemplace el panel de potencia accesorio.
	El panel de la pantalla está dañado.	Reemplace el panel de la pantalla.
Algunos botones no funcionan o la pantalla LED no es normal.	El panel de la pantalla está dañado.	Reemplace el panel de potencia
El Indicador del Modo de Cocción se enciende, pero no comienza a calentar.	Temperatura alta de la placa.	Puede que la temperatura ambiente sea demasiado alta. Puede que esté bloqueada la toma de aire o la ventilación del aire.
	Hay algún problema con el ventilador.	Compruebe que el ventilador funcione correctamente; en caso contrario, reemplace el ventilador.
	El panel de potencia está dañado.	Reemplace el panel de potencia.
Durante el funcionamiento se detiene repentinamente el calentamiento y la pantalla parpadea mostrando «u».	El tipo de cacerola es incorrecto.	Utilice una cacerola adecuada (consulte el manual de instrucciones).	El circuito de detección de cacerolas está dañado, reemplace el panel de potencia.
	El diámetro de la cacerola es demasiado pequeño.
	La placa se ha sobrecalentado;	La unidad está sobrecalentada. Espere que la temperatura vuelva a la normalidad. Pulse el botón «ENCENDIDO/APAGADO» para reactivar la unidad.
Las zonas de calentamiento del mismo lado (como la primera y la segunda zona) muestran en la pantalla «u».	Fallo del panel de potencia y del panel de pantalla conectado;	Compruebe la conexión.
	El panel de la pantalla de la pieza de comunicación está dañado.	Reemplace el panel de la pantalla.
	El panel principal está dañado.	Reemplace el panel de potencia.
El motor del ventilador emite un sonido anormal.	El motor del ventilador está dañado.	Reemplace el ventilador.

La tabla anterior muestra cómo evaluar y comprobar los fallos comunes. No desmonte el aparato usted mismo, porque puede dañar la placa de inducción.

Servicio de atención al cliente

Si se produce un fallo, antes de llamar al Servicio de Postventa, haga lo siguiente:

• Compruebe que el aparato esté correctamente enchufado
• Lea el fallo y búsqueda en la tabla de arriba

Si aún no puede resolver el problema, apague el aparato, no intente desmontarlo y llame al Servicio de Posventa.

Declaración especial

El contenido de este manual ha sido cuidadosamente examinado. Sin embargo,

la empresa no se considera responsable de cualquier error u omisión.

Además, puede incluirse alguna modificación técnica en una versión revisada del manual sin previo aviso. El aspecto y el color del aparato en este manual pueden diferir de los reales.

ELIMINACIÓN: No elimine este producto como basura municipal sin clasificar. La recogida de este tipo de residuos debe hacerse de forma separada para, en caso necesario, darle un tratamiento especial.

Este electrodoméstico está etiquetado en cumplimiento con la directiva europea 2012/19/CE en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Al garantizar una eliminación correcta de este aparato, se ayuda a evitar posibles daños al medio ambiente y a la salud de las personas, peligros que podrían ocasionarse si se eliminara de forma incorrecta.

El símbolo del producto indica que no debe tratarse como basura doméstica normal. Se debe llevar a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Este aparato requiere una eliminación especializada. Para más información sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su ayuntamiento, servicio de basuras domésticas o establecimiento en el que lo adquirió.

Para información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su oficina municipal, servicio de basuras domésticas o el establecimiento en el que adquirió el producto.

Información del producto Placas eléctricas de uso doméstico con arreglo al Reglamento (UE) n° 66/2014 de la Comisión
		Posición	Símbolo	Valor	Unidad
Identificación del modelo
Tipo de placa:				HAI63DC
Número de zonas/espacios de cocción	zonas			3
	espacios
Tecnología de calentamiento (zonas de cocción por inducción y espacios de cocción, zonas de cocción radiantes, placas sólidas)	Zonas de cocción por inducción			X
	Zonas de cocción cocción por inducción
	zonas de cocción radiantes
	placas sólidas
Para zonas o espacios de cocción circulares: diámetro de superficie útil por zona de cocción eléctrica calentada, redondeado a la unidad más próxima 5 mm		Trasera izquierda	∅	18,0	cm
		Trasera central	∅		cm
		Trasera derecha	∅		cm
		Central izquierda	∅		cm
		Central	∅		cm
		Central derecha	∅	32,0	cm
		Delantera izquierda	∅	18,0	cm
		Delantera central	∅		cm
		Delantera derecha	∅		cm
Para zonas o espacios de cocción no circulares: longitud y anchura de la superficie útil por zona o espacio de cocción calentada eléctrica, redondeada a la unidad más próxima 5 mm		Trasera izquierda	LW		cm
		Trasera central	LW		cm
		Trasera derecha	LW		cm
		Central izquierda	LW		cm
		Central	LW		cm
		Central derecha	LW		cm
		Delantera izquierda	LW		cm
		Delantera central	LW		cm
		Delantera derecha	LW		cm
Consumo de energía para la zona o espacio de cocción calculado por kg		Trasera izquierda	ECcocinas eléctricas	189,5	Wh/kg
		Trasera central	ECcocinas eléctricas		Wh/kg
		Trasera derecha	ECcocinas eléctricas		Wh/kg
		Central izquierda	ECcocinas eléctricas		Wh/kg
		Central	ECcocinas eléctricas		Wh/kg
		Central derecha	ECcocinas eléctricas	179,4	Wh/kg
		Delantera izquierda	ECcocinas eléctricas	190,2	Wh/kg
		Delantera central	ECcocinas eléctricas		Wh/kg
		Delantera derecha	ECcocinas eléctricas		Wh/kg
Consumo de energía de la placa calculado por kg			ECplaca eléctrica	186,4	Wh/kg
Normas aplicadas: EN 60350-2 Aparatos electrodomésticos de cocción - Parte 2: Encimeras - Métodos de medida de la aptitud a la función
Consejos para ahorrar energía• Para obtener la mayor eficiencia de su placa, coloque la sartén en el centro de la zona de cocción.• El uso de una tapa reducirá los tiempos de cocción y se ahorrará energía al conservar el calor.• Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.• Empiece a cocinar con un ajuste alto y reduzca el nivel cuando el alimento se haya calentado por completo.• Utilice cacerolas cuyo diámetro sea del tamaño del gráfico de la zona seleccionada.
Esta información se debe considerar parte integrante del manual de uso del aparato.
