Tipo de producto	Campana extractora bajo armario
Marca	Haier
Modelo	HAPY6CBS4BG
Ancho	60 cm (23.6 in)
Fondo	50 cm (19.7 in)
Altura	10 cm (3.9 in) (sin chimenea)
Peso	Aprox. 12 kg (26.5 lbs)
Alimentación eléctrica	220-240 V, 50/60 Hz
Consumo máximo de energía	200 W
Potencia del motor	150 W
Caudal de extracción (máx)	600 m³/h (CFM: 350)
Número de velocidades	3 velocidades + refuerzo
Iluminación	2 x 1.5W LED
Tipo de filtro	Filtro de grasa de aluminio (apto para lavavajillas) + filtro de carbón opcional
Conducto	150 mm (6 in) de diámetro (modo extracción) o recirculación (filtro de carbón)
Nivel de ruido	45-62 dB(A)
Tipo de control	Botones electrónicos pulsadores
Clase energética	A+
Limpieza del filtro de grasa	Cada 1-2 meses en lavavajillas o a mano
Reemplazo del filtro de carbón	Cada 3-6 meses (si se usa modo recirculación)
Disponibilidad de piezas de repuesto	Filtros, lámparas LED, motor a través del servicio Haier
Características de seguridad	Apagado automático, protección contra sobrecalentamiento
Garantía	2 años (según región)

Preguntas frecuentes - HAPY6CBS4BG HAIER

¿Cómo instalo la campana extractora Haier HAPY6CBS4BG?

La instalación debe ser realizada por un profesional cualificado. La campana requiere un conducto de 150 mm para el modo de extracción. Asegúrese de que la alimentación eléctrica (220-240V) esté correctamente conectada a tierra. Consulte el manual para la altura de montaje (generalmente 65-75 cm sobre encimera de gas, 50-65 cm sobre eléctrica).

¿Con qué frecuencia debo limpiar el filtro de grasa?

Limpie el filtro de grasa de aluminio cada 1-2 meses. Es apto para lavavajillas. Un filtro obstruido reduce el rendimiento y aumenta el ruido. Lávelo a mano con detergente suave si no usa lavavajillas.

¿Puedo usar esta campana en modo recirculación sin conducto?

Sí, puede usarla en modo recirculación instalando un filtro de carbón. Este filtro absorbe olores y debe reemplazarse cada 3-6 meses según el uso. La campana incluye opción de conducto; para recirculación, compre un filtro de carbón por separado.

¿Cuál es el nivel de ruido máximo de esta campana?

El nivel de ruido varía de 45 dB(A) en la velocidad más baja a 62 dB(A) en modo refuerzo. El ruido real puede variar ligeramente según la instalación y el conducto.

¿Cómo reemplazo las luces LED?

La campana usa lámparas LED de 1.5W. Para reemplazarlas, desconecte la corriente, retire la cubierta de la lámpara y extraiga el LED defectuoso. Inserte un LED nuevo del mismo tipo. Si surgen dificultades, contacte al servicio Haier.

¿Cuál es la tasa de extracción máxima?

La tasa de extracción máxima es de 600 m³/h (350 CFM) en modo refuerzo. Esto es adecuado para cocinas medianas. Las velocidades regulares van de 200 a 400 m³/h.

¿La campana tiene temporizador o apagado automático?

Sí, incluye una función de apagado automático que apaga el motor después de un tiempo establecido (generalmente 10-15 minutos) tras la última pulsación de botón. Esto ayuda a ahorrar energía.

¿Cómo manejo los controles?

La campana tiene botones electrónicos pulsadores. Funciones comunes: encendido/apagado, selección de velocidad (1-3), modo refuerzo, encendido/apagado de luz. Algunos modelos pueden tener mando a distancia (consulte el manual).

¿El filtro de grasa es apto para lavavajillas?

Sí, el filtro de grasa de aluminio se puede limpiar en lavavajillas. Use un ciclo de baja temperatura (55°C máx.) y colóquelo verticalmente para evitar daños. No use detergentes agresivos.

¿Qué piezas de repuesto hay disponibles para este modelo?

Las piezas de repuesto disponibles incluyen filtros de grasa de repuesto, filtros de carbón (para recirculación), lámparas LED, placa de control y motor. Contacte al servicio al cliente de Haier o distribuidores autorizados para piezas originales.

MANUAL DE USUARIO HAPY6CBS4BG HAIER

Libro de instrucciones Fabricado en China

Información y asesoramiento

PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.

En determinadas circunstancias, los aparatos eléctricos pueden suponer un peligro.

A) La habitación debe estar adecuadamente ventilada cuando la campana extractora se usa al mismo tiempo que electrodomésticos que quemen gas u otros combustibles. B) No compruebe el estado de los filtros mientras la campana extractora esté en funcionamiento. C) No toque la bombilla durante la media hora siguiente al uso del aparato. D) No encienda ninguna llama debajo de la campana extractora. E) Evite abrir el gasómetro cuando no haya ninguna olla sobre la cocina, ya que es perjudicial para los filtros y supone un riesgo de incendio. F) Controle constantemente los alimentos que se estén friendo para evitar que el aceite sobrecalentado salpique y se convierta en un peligro de incendio. G) Desconecte el enchufe eléctrico antes de cualquier operación de mantenimiento. H) Deben cumplirse las normativas relativas a la extracción de aire. I) Cuando la campana extractora y los aparatos alimentados con energía distinta de la eléctrica están funcionando simultáneamente. La presión negativa en la habitación no debe superar los 4 Pa (4x10 ^-5 bar).

Información y asesoramiento

PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.

J) Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.

K) Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica. Los niños no deben jugar con este electrodoméstico. La limpieza y el mantenimiento no deben dejarse en manos de niños, a no ser que sean mayores de 8 años y estén supervisados.

L) La campana extractora debe instalarse sobre una placa de cocción con no más de cuatro quemadores.

M) Sólo para uso doméstico y en interiores.

N) Cuando no utilice el aparato y antes de limpiarlo, desenchúfelo de la toma de corriente.

O) ¡Atención! Observe la advertencia de la hoja de instrucciones relativa al funcionamiento del aparato cuando se expulsa aire de la habitación.

Información y asesoramiento

PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.

P) Existe riesgo de incendio si la limpieza no se realiza de acuerdo con las instrucciones. Q) El aire no debe evacuarse a través de un conducto de humos de aparatos de gas u otros combustibles (no aplicable a los aparatos que solo recirculan el aire a la habitación). R) En presencia de niños, vigile el aparato para evitar que jueguen con él. S) Advertencia: Si los tornillos o el dispositivo de fijación no se instalan según estas instrucciones, pueden producirse riesgos eléctricos. T) La altura de instalación de la campana no debe ser inferior a 65 cm. U) La malla del filtro debe limpiarse regularmente; de lo contrario, existe peligro de incendio. V) La instalación debe realizarse según los tornillos y las posiciones indicadas en las instrucciones, ya que de lo contrario se podrían dañar fácilmente los cables de conexión.

Información y asesoramiento

Dimensiones de la campana extractora

3

4

Nota: Se prohíbe la instalación de paneles de extensión cuando se monta contra la pared. Si se instala en un armario, considere si instalar o no una placa de extensión a su discreción, dependiendo de la distancia entre el panel trasero del armario y la máquina.

Instalación Para montaje en pared

5

Para instalación en armario

6

Antes de la instalación, retire las placas de ambos lados de la máquina.

Procedimiento: Abra el cristal abatible, extraiga la red para el aceite, utilice un destornillador para retirar los dos tornillos que fijan la placa desde el interior y siga este método para ambos lados.

Información y asesoramiento

Compruebe la tensión, la frecuencia y la potencia de la etiqueta de características en el cuerpo.

9

Recomendamos que después de la instalación la parte inferior de la campana no esté a menos de 650 mm ni a más de 750 mm por encima de los elementos calefactores y los quemadores.

Información: El aire no debe descargarse en un conducto que se utilice para evacuar humos de aparatos que quemen gas u otros combustibles (no aplicable a aparatos que solo descargan el aire de vuelta a la habitación).

Método de montaje en pared

Cuando se instale contra la pared, mida la altura de instalación de la máquina completa, marque la posición de los orificios con un rotulador y taladre tres orificios con una broca de 8 mm de diámetro, cuyo tamaño se muestra en la Fig. 5.

Después de taladrar los orificios, coloque los tres tubos de expansión en los orificios taladrados y, a continuación, introduzca los dos tornillos para colgar la máquina en los tubos de expansión.

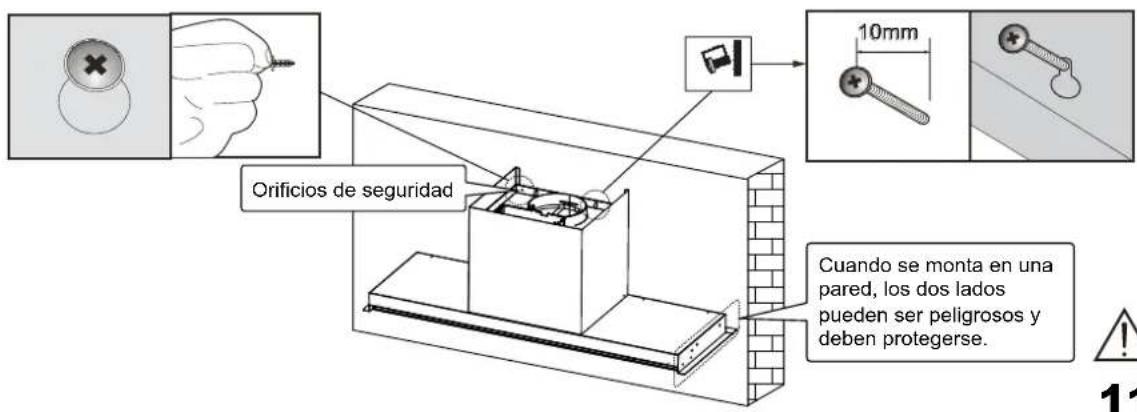

Método de montaje en pared

Debe reservarse un espacio de 10 mm entre los tornillos para fijar y colgar la máquina completa y la pared, para facilitar la instalación de la máquina completa. Después de colgar la máquina completa, introduzca un tornillo de montaje en el tubo de expansión del orificio de seguridad. El tornillo debe estar completamente apretado para evitar que se caiga.

Soluciones para instalación en armario

Soluciones para instalación en armario

Instalación de mangueras (modo de hilera exterior)

1. Retraso 2. Más ventilador 3. Pantalla 4. Menos ventilador 5. Luz

Toque los otros cuatro botones se activan y se iluminan.

1. Retraso:

El botón de retraso sólo puede pulsarse cuando la campana está en marcha.

Cuando la campana está en marcha, toque el "9" de la ventana se ilumina y parpadea durante 3 segundos. Toque para ajustar el tiempo de retraso de 0 a 9 minutos.

Tras el retraso, la campana vuelve automáticamente al modo de espera.

1. Ajustar la velocidad

Toque una vez, la velocidad se muestra como "0". Siga tocando, la velocidad hará un ciclo como velocidad 0-1-2-3-b.

Toque una vez, la velocidad se muestra como "b". Siga tocando, la velocidad hará un ciclo como velocidad b-3-2-1-0.

Después de que la campana esté funcionando en Velocidad b durante 5 minutos, esta vuelve a Velocidad 3 automáticamente.

1. Luz

Toque para encender o apagar la luz.

i

Información

No toque la bombilla durante la media hora siguiente al uso del aparato. La lámpara no debe cubrirse con aislamiento térmico u otro material.

Sustitución y mantenimiento

Si el cable de alimentación está dañado, deje su sustitución en manos del fabricante, su servicio técnico o cualquier otro profesional cualificado para evitar riesgos.

Sustitución de las bombillas

La campana está equipada con un sistema de iluminación basado en la tecnología LED.

Los LED garantizan una iluminación óptima, una duración hasta 10 veces superior a la de las lámparas tradicionales y permiten ahorrar un 90% de energía eléctrica. En caso de mal funcionamiento del sistema de iluminación, póngase en contacto con el servicio técnico.

• Se recomienda limpiar el filtro metálico cada tres meses siguiendo las siguientes instrucciones: -Retire el filtro metálico de la campana extractora y lávelo en una solución de agua y detergente líquido neutro, dejándolo en remojo. -Aclare abundantemente con agua tibia y deje secar. -El filtro metálico también puede lavarse en el lavavajillas. El filtro metálico puede alterar su color después de varios lavados. Esto no es motivo de reclamación del cliente ni de sustitución del filtro metálico.

Información

Existe un riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.

Este electrodoméstico está etiquetado de acuerdo con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y la normativa de 2013 sobre equipos electrónicos relativas a los aparatos eléctricos y electrónicos (RAEE). Los residuos de aparatos eléctricos y electrónicos contienen tanto sustancias contaminantes (que pueden tener un efecto negativo en el medio ambiente) como elementos básicos (que pueden reutilizarse). Es importante que los residuos de aparatos eléctricos y electrónicos se sometan a tratamientos específicos para desechar y eliminar correctamente los contaminantes y recuperar todos los materiales reutilizables. Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguir algunas normas básicas:

• Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.
• Los RAEE deben llevarse a áreas de recolección específicas gestionadas por el ayuntamiento o por una empresa registrada. En muchos países puede haber servicios de recogida a domicilio para RAEE de gran tamaño. Al comprar un electrodoméstico nuevo, el antiguo puede devolverse al proveedor (que debe aceptarlo de forma gratuita) siempre y cuando el electrodoméstico antiguo tenga características similares y sea de un tipo equivalente al electrodoméstico adquirido.

El fabricante declina toda responsabilidad si no se observan y respetan las anteriores recomendaciones e instrucciones relativas a la instalación, el mantenimiento y el uso cuando se utilice la campana extractora.
