KBDW8565 - Lavavajillas Kubo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas independiente
Clase energética	A+
Número de cubiertos	14
Nivel de ruido	46 dB(A)
Consumo anual de energía	270 kWh
Consumo anual de agua	2800 L
Eficiencia de secado	A
Dimensiones (An x Al x Pr)	60 cm x 85 cm x 60 cm
Peso	45 kg
Tensión de alimentación	220-240 V ~ 50 Hz
Consumo de energía (modo apagado)	0.5 W
Conexión de agua	Solo agua fría
Número de programas	6
Lista de programas	Eco, Intensivo, Normal, Rápido, Cristal, Enjuague
Tipo de control	Electrónico con pantalla LED
Filtro autolimpiante	Sí
Bandejas ajustables	Altura de la bandeja superior ajustable
Características de seguridad	Bloqueo infantil, protección antiinundación, protección contra desbordamiento
Mantenimiento	Limpiar el filtro regularmente, revisar los brazos rociadores, descalcificar periódicamente
Disponibilidad de piezas de repuesto	Filtros, brazos rociadores, bandejas, junta de la puerta, dosificador de detergente
Índice de reparabilidad	8.0 / 10

Preguntas frecuentes - KBDW8565 Kubo

¿Cómo inicio un ciclo de lavado en mi lavavajillas Kubo KBDW8565?

Cargue el lavavajillas, añada detergente, seleccione un programa usando el panel de botones, luego presione el botón Inicio. El lavavajillas comenzará después de cerrar la puerta.

¿Qué debo hacer si el lavavajillas no desagua?

Revise el filtro de desagüe para detectar obstrucciones y límpielo. También inspeccione la manguera de desagüe para ver si tiene dobleces o bloqueos. Ejecute un ciclo de enjuague para limpiar el sistema.

¿Con qué frecuencia debo limpiar el filtro?

El filtro debe limpiarse después de cada 2-3 ciclos para evitar olores y mantener el rendimiento. Retírelo y enjuáguelo con agua corriente.

¿Puedo usar jabón para platos normal en lugar de detergente para lavavajillas?

No, el jabón para platos normal crea demasiada espuma que puede dañar el lavavajillas. Use solo detergente para lavavajillas en polvo, gel o pastillas.

¿Por qué mis platos no se secan correctamente?

Asegúrese de usar abrillantador y seleccione un programa con secado. Verifique que el elemento calefactor funcione y que los platos no estén demasiado apretados.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón Bloqueo infantil durante 3 segundos hasta que se encienda la luz indicadora. Para desactivar, mantenga presionado nuevamente.

¿Qué significa el código de error E15?

E15 indica una fuga de agua. Cierre el suministro de agua, desconecte el lavavajillas y revise si hay fugas. Contacte a un técnico si es necesario.

¿Cómo limpio los brazos rociadores?

Retire los brazos rociadores desenroscando la tuerca de retención. Enjuague con agua y use un palillo para limpiar las boquillas obstruidas. Vuelva a instalar de forma segura.

¿Puedo lavar ollas y sartenes en este lavavajillas?

Sí, use el programa Intensivo para utensilios de cocina muy sucios. Colóquelos boca abajo en la bandeja inferior para obtener mejores resultados.

¿Cómo restablezco el lavavajillas?

Desconecte el lavavajillas durante 1 minuto, luego vuelva a enchufarlo. Si el problema persiste, realice un restablecimiento de fábrica manteniendo presionado el botón de Inicio durante 5 segundos.

MANUAL DE USUARIO KBDW8565 Kubo

Gracias por adquirir este producto.

Este aparato ha sido sometido a diversas pruebas que avalan su calidad. Este manual de instrucciones está destinado a facilitar el uso del aparato y garantizar un uso seguro.

Lea atentamente las instrucciones, así como las medidas de seguridad descritas en este manual.

Esperamos sinceramente que esté satisfecho con su nuevo aparato.

ÍNDICE

1. INSTRUCCIONES DE SEGURIDAD 48

1.1. Fuente de alimentación 49
1.2. Cable de alimentación y otros cables 50
1.3. Humedad y agua 50
1.4. Limpieza 50
1.5. Advertencias de seguridad 50

2. MANUAL DE INSTRUCCIONES 56

2.1. Descripción del producto 56
2.2. Utilización del producto 58
2.3. Mantenimiento 80
2.4. Resolución de problemas 85

3. ESPECIFICACIONES TÉCNICAS 90

1. SERVICIO POSVENTA 92
2. PROTECCIÓN MEDIOAMBIENTAL 93

1. INSTRUCCIONES DE SEGURIDAD

	ATENCIÓN
	PELIGRO DE ELECTROCUCIÓNNO ABRIR
Atención: para evitar el riesgo deelectrocución, no abra esta unidad. Suinterior no contiene elementos que puedanser reparados por el usuario. Acuda alServicio de Atención al Cliente.

Avisos importantes

Antes de usar el aparato, lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, pues puede tener que consultarlo en el futuro.

Antes de encender el aparato, y a fin de garantizar su utilización de forma correcta y segura, no lo utilice si:

• Se ha caído al suelo;
• Nota alguna señal de daño;
• Se produce alguna anomalía durante su funcionamiento.

Para evitar posibles peligros y el deterioro del aparato debido a un uso incorrecto, se recomienda que lea atentamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual y únicamente para uso doméstico.

Cualquier daño derivado del uso del aparato fuera de este ámbito de aplicación, cualquier uso incorrecto, así como cualquier modificación manual del producto, no estará cubierto y anulará automáticamente la garantía.

Asistencia

En caso de avería, acuda al Servicio de Atención al Cliente.

Este aparato podrá ser utilizado por niños de ocho años o más y por personas con discapacidad física, sensorial o mental, o personas con falta de experiencia o conocimientos, siempre que cuenten con supervisión o se les haya proporcionado instrucciones para usar este aparato de un modo seguro, y entiendan los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no deben ser realizados por niños sin supervisión.

Estas instrucciones también están disponibles en

www.suporteworten.pt

1.1. Fuente de alimentación

Compruebe que la tensión de la red eléctrica es compatible con la indicada en el apa rato. En caso de que no sea compatible, consulte al Servicio de Atención al Cliente.

1.2. Cable de alimentación y otros cables

No enrolle el cable de alimentación ni tire de él para desenchufar el aparato. Asimismo, manténgalo alejado de superficies calientes.

Nunca utilice este aparato si el cable o el enchufe están dañados.

En su lugar, llévelo a un Servicio de Atención al Cliente para que proceda a su sustitución.

1.3. Humedad y agua

No utilice el aparato en lugares húmedos. No deje que el aparato se moje en ninguna circunstancia, pues puede ser peligroso. Para evitar el peligro de incendio o descarga eléctrica, no exponga el aparato al agua o la humedad. Asimismo, no sumerja el aparato (por ejemplo, para limpiarlo).

1.4. Limpieza

Antes de proceder a la limpieza del aparato, apáguelo y desconecte el cable de la corriente. Deje siempre que el aparato se enfríe antes de efectuar cualquier operación de limpieza.

Para limpiar el exterior del producto, utilice únicamente un paño suave y seco.

1.5. Advertencias de seguridad

- Siga las instrucciones de este manual, que le ayudarán a instalar y poner correctamente

en funcionamiento este producto y disfrutar de sus características avanzadas. Guarde las instrucciones para referencia futura.

• RLea todas las instrucciones antes de usar el aparato.
• Las operaciones de reparación o mantenimiento deben ser realizadas únicamente por profesionales autorizados.
• Cualquier daño provocado por modificaciones manuales al producto no estará cubierto por la garantía.
• Si usa el producto para otros fines que no sean para los que ha sido originalmente diseñado, o si no está correctamente conectado, el producto podrá sufrir daños y la garantía quedará anulada.
• Lea atentamente este manual del usuario y consérvelo para futuras consultas. Cédalo a cualquier futuro propietario del aparato.

• Este manual contiene secciones sobre instrucciones de seguridad, de funcionamiento, de instalación, consejos para resolución de averías, etc. Léalo atentamente antes de usar el lavavajillas, le será de gran ayuda para utilizar y mantener el aparato de forma correcta.

• Revise la sección «Resolución de problemas» antes de llamar al servicio técnico, pues encontrará ayuda para solucionar problemas comunes usted mismo, sin la asistencia de técnicos profesionales.
  ⚠️ NOTA: El fabricante, en línea con una política de constante desarrollo y actualización, puede realizar modificaciones sin previo aviso.
  ¡ADVERTENCIA! Cuando use su lavavajillas, tome las precauciones básicas, a saber:
  ¡ADVERTENCIA! EL GAS HIDRÓGENO ES EXPLOSIVO

- Bajo ciertas condiciones, el gas hidrógeno puede producirse en un sistema de agua caliente que no se ha utilizado durante dos o más semanas.

- EL GAS HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente no se ha utilizado durante ese período, abra todos los grifos de agua caliente antes de usar el lavavajillas y deje correr el agua durante varios minutos. De esta forma, liberará cualquier gas hidrógeno acumulado. Como el gas es inflamable, no fume ni use una llama abierta durante este tiempo.

¡ADVERTENCIA! USO CORRECTO

- No aplique presión, no se siente ni se apoye en

la puerta ni en la cesta del lavavajillas.

• No toque el elemento de calor durante el uso del lavavajillas o inmediatamente después de usarlo.
• No ponga el lavavajillas en funcionamiento a menos que todos los paneles del aparato estén correctamente colocados. Abra la puerta con mucho cuidado si el lavavajillas está en funcionamiento, ya que existe el riesgo de que el agua salga a chorros.

- No coloque ningún objeto pesado encima de la puerta cuando esté abierta, dado que el aparato se podría inclinar hacia adelante.

- Al cargar los objetos para lavar:

- No cargue objetos afilados cerca de la puerta, ya que podrían dañar la junta de la puerta;

- Cargue cuchillos afilados con los mangos hacia arriba para reducir el riesgo de cortes;

- Advertencia: los cuchillos y otros utensilios con puntas afiladas deben colocarse en la cesta con las puntas hacia abajo o en dirección horizontal.

• Cuando utilice el lavavajillas, evite que los artículos de plástico entren en contacto con elementos de calor.
• Verifique que el dispensador de jabón esté vacío después de un programa de lavado.
• No lave objetos de plástico, a menos que estén clasificados como aptos para lavavajillas o similares. En el caso de los artículos de plástico que carezcan de esta clasificación, consulte las recomendaciones del fabricante.
• Use únicamente detergentes y aditivos de enjuague fabricados para lavavajillas automáticos. Nunca use jabón, detergente para la ropa o jabón de tocador en su lavavajillas.
• Se deben incorporar otros medios para desconectar el lavavajillas de la fuente de alimentación en el cableado fijo con una separación de contacto mínima de 3 mm en todos los polos.
• Mantenga a los niños alejados del detergente lavavajillas, del abrillantador y de la puerta abierta, ya que aún podría quedar algo de detergente en el interior.
• Para protegerse del riesgo de descarga

eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otros líquidos.

• Los detergentes lavavajillas son muy alcalinos. Pueden ser extremadamente peligrosos si se tragan. Evite el contacto con la piel y los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.
• No deje la puerta abierta, ya que podría producir un peligro de tropiezo.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona igualmente cualificada para evitar riesgos.
• Deseche correctamente los materiales de embalaje.
• Durante la instalación, el cable de alimentación no debe estar demasiado doblado o aplastado de forma excesiva o peligrosa.
• No manipule los controles del lavavajillas.

• El aparato debe conectarse a la red de suministro de agua utilizando conjuntos de mangueras nuevos; no utilice conjuntos antiguos.

• Asegúrese de que la alfombra no obstruya las aberturas del lavavajillas que se encuentran en la base inferior.

• Utilice el lavavajillas solo para su función prevista.
• El lavavajillas está diseñado para su uso en interiores.
• El lavavajillas no está diseñado para un uso comercial. Está diseñado para su uso en hogares domésticos y entornos residenciales y laborales similares.

2. MANUAL DE INSTRUCCIONES

2.1. Descripción del producto

Panel de control

1. Botón de encendido: enciende / apaga la fuente de alimentación.
2. Botón de selección de programa: presione el botón para seleccionar el programa.
3. Botón Half_Load / Dry +: presione este botón para elegir la función adicional Half_Load, Dry +, Half_Load y Dry +.
4. Botón de retraso /botón de bloqueo para niños: DELAY

START le permitirá posponer la hora de inicio de cualquier ciclo automáticamente hasta 24 horas. El "bloqueo infantil" estará disponible cuando presione el botón 3 segundos y el "LO" parpadeará 6 veces en las pantallas digitales.

5.▶II Botón de inicio /pausa: el aparato iniciará o pausará el ciclo de lavado esperado.
6. Indicador luminoso del programa: ilumina el programa de lavado correspondiente seleccionado.
7. Indicador de media carga: el indicador de media carga se ilumina cuando se selecciona la función de media carga adicional.
8. Indicador Dry+ : el indicador Dry + se ilumina se selecciona la función de secado extra.
9. Indicador de descarga y llenado: el indicador se ilumina cuando el dispensador necesita ser reabastecido.
10. S Indicador de abrillantador: el indicador se ilumina cuando el dispensador necesita ser reabastecido.
11. Pantalla digital: para mostrar el tiempo de ejecución, los códigos de mal funcionamiento y el tiempo de retraso.

Características del lavavajillas

1. Cesta superior
2. Brazos de rociado
3. Cesta inferior
4. Descalcificador de agua

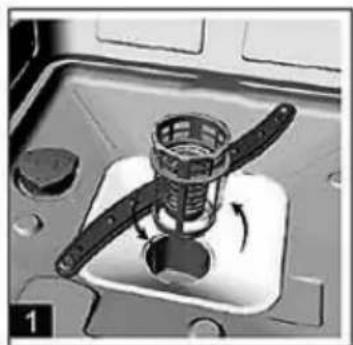

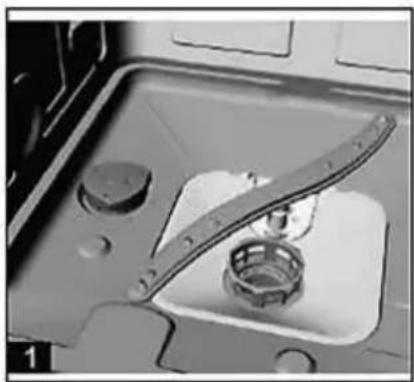

5. Filtros
6. Dosificador de detergente

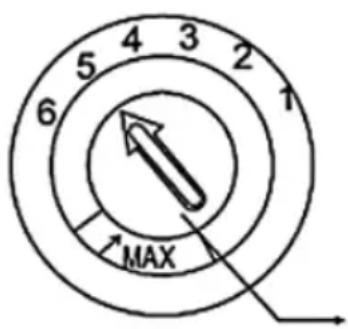

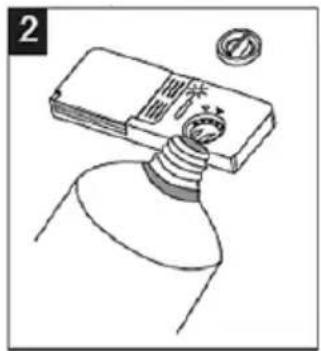

7. Dosificador de abrillantador

2.2. Utilización del producto

Instalación

Mantenga este manual de instrucciones en un lugar seguro para futuras consultas. Si vende, dona o mueve el aparato, asegúrese de mantener el manual con la máquina, para que el nuevo propietario se beneficie de los consejos que se incluyen en él.
⚠️ Lea atentamente este manual de instrucciones: si contiene información importante sobre la instalación, el uso y el mantenimiento seguros del aparato.
Si debe mover el aparato en cualquier momento, manténgalo en posición vertical; si es absolutamente necesario, puede inclinarlo sobre su espalda.

Posicionamiento y nivelación

1. Quite todo el embalaje del aparato y compruebe que no haya sufrido daños durante el transporte. De ser así, póngase en contacto con el distribuidor y no continúe con el proceso de instalación.
2. Para revisar el lavavajillas, colóquelo de modo que sus lados o el panel posterior estén en contacto con los armarios adyacentes o incluso con la pared. Este aparato también se puede empotrar bajo una encimera simple.
3. Ubique el lavavajillas en un suelo plano y resistente. Si el piso es irregular, las patas delanteras del aparato se pueden ajustar hasta que alcancen una posición horizontal (el ángulo de inclinación no debe exceder los 2 grados). Si el aparato se nivela correctamente, será más estable y será mucho menos probable que se mueva o cause vibraciones y ruido mientras está en funcionamiento.

Conexión del suministro de agua o electricidad

La conexión a los suministros de agua y electricidad debe ser realizada por un técnico cualificado.
El lavavajillas no debe estar colocado sobre mangueras de agua o cables eléctricos.

El aparato debe conectarse a la red de suministro de agua utilizando conjuntos de mangueras nuevos; no utilice conjuntos antiguos.

Conexión de la manguera de entrada de agua

Conecte la manguera de suministro de agua corriente a un conector roscado de 3/4 pulgadas y asegúrese de que esté firmemente sujeto en su lugar.

Si las tuberías de agua son nuevas o no se han utilizado durante un período prolongado de tiempo, deje correr el agua para asegurarse de que esté limpia y libre de impurezas. Si no toma esta precaución, corre el riesgo de que la entrada de agua se bloquee y se dañe el aparato.

Conexión de la manguera de salida de agua

Ajuste la manguera de drenaje del lavavajillas al tubo de drenaje, sin doblarlo.

Recuerde que la longitud de la manguera no debe exceder los 4 metros, incluso con una prolongación.

Si la manguera de drenaje supera los 4 m, los platos no se limpiarán adecuadamente. Sujete firmemente la manguera al tubo de drenaje para evitar que se salga durante el proceso de lavado.

Conexión eléctrica

Antes de insertar el enchufe en la toma de corriente, asegúrese de lo siguiente:

• la toma está conectada a tierra y cumple con las normativas vigentes;
• la toma puede soportar la carga máxima del aparato, que se indica en la placa de características ubicada en el interior de la puerta (consulte la descripción del aparato);
• el voltaje de la fuente de alimentación está dentro de los valores indicados en esa placa de características;
• la toma es compatible con el enchufe del aparato. Si este no es el caso, pida a un técnico autorizado que reemplace el enchufe (póngase en contacto con el Servicio de Atención al Cliente); no utilice cables alargadores ni regletas.

Una vez que el aparato ha sido instalado, se debe acceder fácilmente al cable de la fuente de alimentación y a la toma eléctrica.

El cable no debe doblarse ni comprimirse.

Si el cable de la fuente de alimentación está dañado, debe ser sustituido por el fabricante o el Servicio de Atención al Cliente para evitar todos los peligros potenciales.

La empresa no será responsable de ningún incidente que ocurra si no se cumplen estas regulaciones.

Consejo con respecto al primer programa de lavado

Después de haber instalado el aparato, inmediatamente antes de ejecutar el primer programa de lavado, llene completamente el dispensador de sal y añada aproximadamente 2 kg de sal (consulte la sección «Sal, detergente y abrillantador»). El agua puede derramarse: esto es normal y no es motivo de preocupación. También es normal que la luz indicadora LOW SALT (bajo nivel de sal) siga parpadeando durante unos ciclos después de que se haya cargado la sal.

Posicionamiento del aparato

Coloque el aparato en el lugar deseado. La parte posterior debe reposar contra la pared situada detrás, y los lados, a lo largo de los armarios adyacentes o la pared. El lavavajillas está equipado con suministro de agua y mangueras de desagüe que se pueden colocar a la derecha o a la izquierda para facilitar una instalación adecuada.

Nivelación del aparato

Una vez que el aparato está posicionado, ajuste las patas (apretándolas hacia adentro o hacia afuera) para fijar la altura del lavavajillas y nivelarlo. En cualquier caso, el aparato no debe estar inclinado más de 2°.

NOTA: el ajuste máximo de altura en las patas es de 20 mm.

Cómo vaciar las mangueras del agua excedente

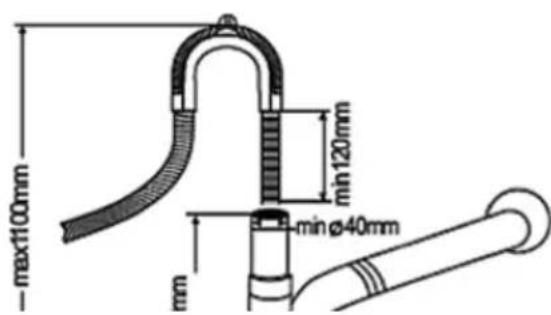

Si el fregadero está a más de 1000 mm por encima del suelo, el agua excedente de las mangueras no puede vaciarse directamente en él. En ese caso, será necesario extraer el exceso de agua de las mangueras en un bol o un recipiente adecuado que se halle afuera y a un nivel inferior al fregadero.

Salida de agua

Conecte la manguera de desagüe. La manguera de desagüe debe estar correctamente instalada para evitar fugas de agua. Asegúrese de que la manguera de entrada de agua no esté doblada o aplastada.

Manguera de extensión

Si necesita una extensión de la manguera de drenaje, pruebe a utilizar una manguera de desagüe similar de no más de 4 metros; de lo contrario, se puede reducir el efecto de limpieza de lavavajillas.

Conexión del sifón

La conexión de residuos debe estar en una altura de entre 50 cm (mínimo) y 100 cm (máximo) desde la parte inferior del plato. La manguera de drenaje de agua debe ajustarse con una abrazadera. Antes de poner en marcha el lavavajillas

Observe lo siguiente antes de iniciar el lavavajillas:

1. Si el lavavajillas está nivelado y sujeto;
2. Si está abierta la válvula de entrada;
3. Si hay una fuga en las conexiones de los conductos;
4. Si los cables están firmemente conectados;
5. Si la alimentación está encendida;
6. Si las mangueras de entrada y de drenaje están anudadas;
7. Retire todos los materiales de embalaje y las publicaciones del lavavajillas.

Atención

Después de la instalación, guarde este manual en las bolsas de las publicaciones, ya que su contenido le resultará muy útil como usuario.

Antes de usar el aparato por primera vez

Antes de usar su lavavajillas por primera vez, consulte los siguientes puntos:

A. Ajustar el descalcificador
B. Atestar depósito de sal
C. Llene el dispensador de abrillantador
D. Detergente

A. Ajustar el descalcificador

El descalcificador está diseñado para eliminar los minerales y las sales del agua, que tendrían un efecto perjudicial o adverso en el funcionamiento del lavavajillas. Cuanto mayor sea el contenido de estos minerales y sales, más dura será el agua. El descalcificador debe ajustarse de acuerdo con la dureza del agua. Puede averiguar la dureza del agua en su área con la autoridad de agua local.

Ajuste

La cantidad de sal dispensada se puede ajustar de H0 a H7.

No se requiere sal en el valor de H0.

1. Averigüe la dureza del agua en su área. La empresa de servicios de agua lo ayudará con esto.
2. Encuentre el valor establecido en la tabla de dureza del agua.
3. Cierre la puerta.

4. Encienda el aparato con el interruptor de encendido.

5. Pulse el botón «Delay» (inicio programado) y luego el botón «Programme» (programa) durante 5 segundos.

El zumbador sonará una vez y «H...» parpadeará en la pantalla digital (la configuración de fábrica es H4).

Para cambiar el ajuste:

1. Presione el botón «Delay».

Cada vez que presiona este botón, el valor aumenta en un nivel; cuando se alcance el valor de H7, la pantalla saltará a H0 (desactivado).

1. Presione el botón «Programme». De esta manera, se almacenará el ajuste elegido.

Póngase en contacto con su entidad local de suministro de agua para obtener información sobre la dureza de su suministro de agua.

Tabla de dureza del agua

Dureza del agua		Mmol/l	Valor establecido en la máquina
°Clark Margen
0 - 8 suave	0 - 1.1 H0
9 - 10 suave	1.2 - 1.4 H1
11 - 12 media	1.5 - 1.8 H2
13 - 15 media		1.9 - 2.1	H3
16 - 20	media	2.2 - 2.9	H4
21 - 26	hard	3.0 - 3.7	H5
27 - 38	hard	3.8 - 5.4	H6
39 - 62	hard	5.5 - 8.9	H7

DESCALCIFICADOR DE AGUA

La dureza del agua varía de un lugar a otro. Si se usa agua dura en el lavavajillas, se formarán depósitos en los platos y utensilios.

El aparato está equipado con un descalcificador especial que utiliza sales preparadas especialmente para eliminar la cal y los minerales del agua.

B. Atestar depósito de sal

El depósito de sal se encuentra debajo de la cesta inferior y debe llenarse de la siguiente manera:

¡Atención!

¡Utilice solamente sal preparada especialmente para su uso en lavavajillas! Los demás tipos de sal, no específicamente diseñados para usarse en lavavajillas, especialmente la sal de mesa, dañarán el descalcificador de agua. En caso de daños causados por el uso inadecuado de sal, el fabricante no ofrece ninguna garantía ni asume responsabilidad alguna por los daños causados.

Llene el depósito de sal únicamente cuando esté a punto de iniciar uno de los programas de lavado completos.

De este modo, evitará que los granos de sal o agua salada que se hayan desprendido permanezcan en el fondo de la máquina durante un periodo de tiempo, lo cual puede causar corrosión.

Después del primer programa de lavado, se apaga la luz del panel de control.

A. Retire la cesta inferior y destornille y extraiga la tapa del depósito de sal. 1
B. Si llena el depósito por primera vez, llene 2/3 de su volumen con agua (alrededor de 500 ml) ^2
C. Coloque el extremo del embudo (suministrado) en el orificio e introduzca aproximadamente 2 kg de sal. Es normal que salga una pequeña cantidad de agua del depósito de sal.
D. Con cuidado, vuelva a enroscar la tapa.
E. Por lo general, la luz de advertencia de sal permanecerá apagada de 2 a 6 días después de llenar el depósito de sal.

NOTA:

1. Llene el depósito de sal solamente cuando se encienda la luz de advertencia de sal en el panel de control. Aunque el depósito de sal puede estar lleno, el indicador luminoso no se apagará hasta que la sal se disuelva completamente. Si no hay una luz de advertencia de sal en el panel de control, use su mejor criterio para determinar cuándo cargar sal en el dispensador de descalcificador, dado el número de ciclos que el lavavajillas ha ejecutado.

2. Si la sal se derrama, puede ejecutar un programa para eliminarla.

C. Llene el dispensador de abrillantador Característica de abrillantador

El abrillantador se añade automáticamente durante el último enjuague, lo que asegura un enjuague completo y un secado sin manchas ni arañazos.

¡Atención!

Utilice únicamente un abrillantador de marca para lavavajillas. Nunca llene el dosificador de abrillantador con otras sustancias (por ejemplo, detergente para lavavajillas o detergente líquido), dado que podría dañar el aparato.

Cuándo rellenar el dispensador de abrillantador

Si no hay luz de aviso de abrillantador en el panel de control, puede calcular la cantidad de abrillantador que se deberá agregar mediante el color del indicador de nivel óptico «D» situado junto a la tapa.

Cuando el recipiente del abrillantador esté lleno, todo el indicador se volverá oscuro. A medida que descienda el nivel del abrillantador, se reducirá el tamaño del punto oscuro. Nunca deje que el dosificador de abrillantador esté por debajo de 1/4 de su capacidad.

A medida que disminuya el abrillantador, el tamaño del punto negro en el indicador de nivel de abrillantador cambiará, tal como se muestra a continuación.

Lleno

^3/_4 lleno

1 / 2 lleno

• 1/4 lleno: rellene para eliminar manchas

○ Vacío

DISPENSADOR DE ABRILLANTADOR

Para abrir el dispensador, gire la tapa a la flecha de «abierto» (a la izquierda) y levántela.
2 Vierta el abrillantador en el dispensador, cuidando de no llenarlo excesivamente.
3 Vuelva a colocar la tapa; para ello, insértela alineada con la flecha «abierto» y gírela en la dirección de la flecha «cerrado» (a la derecha).

El abrillantador es dispersado durante el enjuague final para evitar que el agua forme gotitas en sus platos, lo cual puede dejar manchas y arañazos. Asimismo, mejora el secado al permitir que el agua se deslice por los platos.

Su lavavajillas está fabricado para utilizar abrillantadores líquidos. El dosificador de abrillantador se encuentra dentro de la puerta, junto al dispensador de detergente.

Para llenar el dosificador, abra la tapa y vierta el abrillantador en el dispensador hasta que el indicador de nivel se vuelva completamente oscuro. El volumen del recipiente de abrillantador es

de unos 140 ml.

Tenga cuidado de no llenar el dispensador en exceso, ya que podría causar exceso de espuma. Limpie los derrames con un paño húmedo. No olvide reemplazar la tapa antes de cerrar la puerta del lavavajillas.

¡Atención!

Limpie cualquier abrillantador derramado durante el llenado usando un paño absorbente para evitar la excesiva formación de espuma durante el siguiente lavado.

Ajuste el dispensador de abrillantador

El dispensador de abrillantador tiene cuatro o seis ajustes. Comience siempre con el ajuste del dispensador en «4». Si las manchas y el secado defectuoso son un problema, aumente la cantidad de abrillantador dispensado retirando la tapa del dosificador y girando el selector a «5». Si los platos todavía no se secan adecuadamente o tienen manchas, ajuste el selector al siguiente número mayor, hasta que la vajilla quede totalmente limpia. La dosis viene ajustada de fábrica en la posición 5.

NOTA: fije el dispensador de abrillantador a una dosis mayor si observa gotas de agua o manchas de cal en los platos después del lavado. Redúzcalo si observa rayas de color blanquecino en los platos o una película azulada en la cristalería o las hojas de los cuchillos.

D. Detergente

Los detergentes con ingredientes químicos son necesarios para eliminar la suciedad, aplastarla y llevarla fuera del lavavajillas. La mayoría de los detergentes comerciales resultan adecuados para este fin.

Detergente concentrado

Basándose en su composición química, los detergentes pueden dividirse en dos tipos básicos:

- detergentes alcalinos convencionales con componentes cáusticos

- detergentes con baja concentración alcalina y enzimas naturales

El uso de programas de lavado «Eco» junto con detergentes concentrados reduce la contaminación y es bueno para sus platos; estos programas de lavado están especialmente adaptados a las propiedades de disolución de la suciedad de las enzimas del detergente concentrado. Por esta razón, el programa de lavado «Eco» en el que se utilizan detergentes concentrados puede lograr los mismos resultados que solamente se podrían lograr utilizando un programa de lavado intensivo.

Pastillas de detergente (3 en 1)

Las pastillas de detergente de diferentes marcas se disuelven a distintas velocidades. Por esa razón, algunos detergentes no se disuelven y no pueden ofrecer un poder de limpieza completo durante los programas cortos. Por ello, aplique programas de larga duración cuando utilice pastillas de detergente para garantizar la eliminación completa de los residuos de detergente.

Dosificador de detergente

El dosificador debe llenarse antes del inicio de cada programa de lavado según las instrucciones que figuran en la tabla de programas de lavado. Generalmente, basta con una cucharada de detergente para una carga de lavado normal. Además, los objetos más sucios necesitan más detergente. Añada siempre el detergente inmediatamente antes de poner en marcha el programa de lavado; de lo contrario, podría humedecerse y no disolverse correctamente.

Cantidad de detergente que utilizar

① Si la tapa está cerrada: presione el botón de desbloqueo. La tapa se abrirá con el resorte.

2 Agregue siempre el detergente justo antes de comenzar cada programa de lavado. Utilice únicamente detergentes de marca para lavavajillas.

¡ADVERTENCIA!

¡El detergente para lavavajillas es corrosivo! Procure mantenerlo fuera del alcance de los niños

Use solamente detergente específicamente elaborado para su uso en lavavajillas. Mantenga su detergente fresco y seco.

No añada detergente en polvo en el dosificador hasta que esté listo para lavar la vajilla.

Llenado de detergente

Llene el dosificador de detergente con detergente.

La marca indica los niveles de dosificación, como se ilustra a la derecha:

1 Dónde debe colocar el principal detergente para el programa de lavado. MIN significa aproximadamente 20 g detergente.

2Dónde debe colocar el detergente para el programa de prelavado, aproximadamente 5 g detergente.

Tenga en cuenta las recomendaciones del fabricante sobre la dosificación y el almacenamiento que se indican en el envase del detergente.

Cierre la tapa y presione hasta que se bloquee en el sitio.

Si los platos están muy sucios, coloque una dosis de detergente adicional en la cámara de detergente de prelavado. Este detergente se utilizará durante la fase de prelavado.

Detergentes

Hay tres tipos detergentes:

1. Con fosfato y cloro
2. Con fosfato y sin cloro
3. Sin fosfato ni cloro

Normalmente, los detergentes en polvo no contienen fosfato, por lo que no se da la función de descalcificador de agua del fosfato. En este caso, recomendamos llenar el dispensador de sal incluso cuando el nivel de dureza del agua sea solo de 6 dH. Si se utilizan detergentes sin fosfato, junto con agua de alto nivel de dureza, pueden aparecer manchas blancas en los platos y vasos. Si esto ocurre, agregue más detergente para lograr mejores resultados. Los detergentes sin cloro solo blanquean ligeramente. Los puntos fuertes y de color no se eliminarán por completo. Si esto ocurre, elija un programa con una temperatura superior.

Media carga

1.1 La media carga es una función adicional y se puede usar durante el programa Intensivo, Eco, 90 minutos y 30 minutos y no se puede usar en el programa de preenjuague.
1.2 Al activar la función de media carga, la máquina ajustará el programa reduciendo el consumo de agua y energía, así como la duración del programa.
1.3 Para obtener mejores resultados de lavado, se sugiere que el uso de esta función se limite a una carga máxima de la mitad de la carga total.

Carga de las cestas del lavavajillas

Para obtener el mejor rendimiento del lavavajillas, siga estas pautas de carga. Las características y la apariencia de las cestas y cestos para cubiertos pueden variar de acuerdo con el modelo del lavavajillas.

Atención antes y después de cargar las cestas del lavavajillas

Raspe las grandes cantidades de restos de comida que hayan quedado. No es necesario enjuagar los platos con agua corriente.

Coloque los objetos en el lavavajillas como corresponda:

1. Los artículos como tazas, vasos, ollas, sartenes, etc. se colocan boca abajo.
2. Los elementos curvados o aquellos con recovecos deben estar en un plano inclinado para que el agua pueda correr.
3. Apile los artículos de forma segura para que no se vuelquen.
4. Los artículos no deben impedir que los brazos rociadores giren

durante los programas de lavado.

Los artículos muy pequeños no se deben lavar en el lavavajillas, ya que podrían caerse fácilmente de la cesta.

Extracción de los platos

Para evitar que el agua gotee de la cesta superior a la inferior, le recomendamos que vacíe primero la cesta inferior y luego la superior.

Carga de la cesta superior

La cesta superior está diseñada para contener vajilla más delicada y ligera, como vasos, tazas de café y té y platillos, así como platos pequeños, tazones pequeños y sartenes poco profundas (siempre que no estén demasiado sucias). Coloque los platos y utensilios de cocina de manera que no se muevan cerca del rociador de agua.

Cesta superior
Tipo Artículo
A Taza
B Vaso
C Platillo
D Jarra
E Fuente
F Olla pequeña
G Tacho	grande

Ajuste de la cesta superior

Si es necesario, puede ajustar la altura de la cesta superior para crear más espacio para grandes utensilios en las cestas superior o inferior. La cesta superior se puede ajustar en altura con la colocación de ruedas de diferentes alturas en los rieles. Los artículos largos, los cubiertos comunes o de ensaladas o los cuchillos deben colocarse en el estante de forma que no obstruyan la rotación de los brazos rociadores. La bandeja se puede plegar hacia atrás o se puede

quitar cuando no se requiera su uso.

Carga de la cesta inferior

Le recomendamos colocar los elementos de gran tamaño y más difíciles de limpiar en la cesta inferior: ollas, cacerolas, tapas, fuentes y recipientes, como se muestra en la siguiente figura.

Es preferible colocar las fuentes y las tapas en el lateral de las cesta para evitar que bloqueen la rotación del brazo rociador superior.

Coloque siempre las ollas, fuentes, etc. boca abajo.

Incline las ollas profundas para permitir que el agua fluya hacia fuera. La cesta inferior cuenta con filas que se pueden plegar para cargar ollas y sartenes más grandes o una mayor cantidad de ellas.

Cesta inferior
Tipo Artículo
E Fuente
H Platos hondos
I Platos llanos
J Platos de postre
K Platos ovalados
L Fuente de vidro
M Fuente
N Fuente

Cestas plegables

Las cestas plegables que constan de dos partes, situadas en la cesta inferior de su máquina, están diseñadas para permitirle colocar más fácilmente artículos grandes, como ollas, sartenes, etc.

Si es necesario, cada parte se puede plegar por separado, o plegarse todas para obtener un mayor espacio. También puede usar las cestas plegables elevándolas o plegándolas.

Cesta para cubiertos y bandeja para tenedores

Los cubiertos deben colocarse en la cesta para cubiertos con los mangos hacia abajo: si la cesta tiene cestas laterales, cargue las cucharas individualmente en las ranuras apropiadas y coloque horizontalmente los utensilios largos en la parte frontal de la rejilla superior.

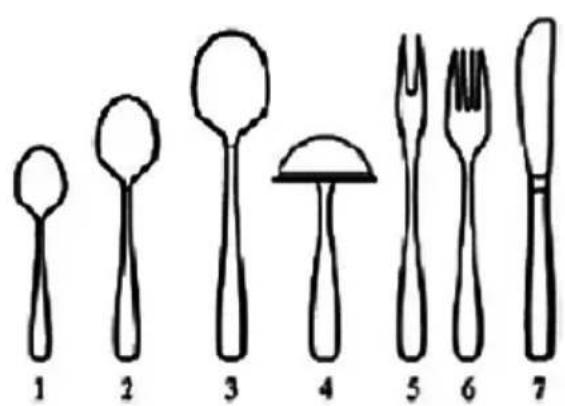

Tipo Artículo

1 Cucharas de té

2 Cucharas de postre

3 Cucharas soperas

4 Cucharones para salsa

5 Tenedores de servir

6 Tenedores

7 Cuchillos

Bandeja para tenedores

Cesta para cubiertos

Lado de la puerta

Para el lavado en el lavavajillas, los siguientes cubiertos o platos:

No son adecuados:

Son de idoneidad limitada:

Cubiertos con mangos de madera, porcelana o nácar;Artículos de plástico no resistentes al calor;Cubertería antigua con piezas adheridas no resistentes a la temperatura;Objetos de cubertería o vajilla unidos;Artículos de estaño o cobre;Vasos de vidrio de plomo;Objetos de acero sujetos a oxidación;Tablas de madera;Artículos fabricados de fibras sintéticas.¡ADVERTENCIA!No deje que ningún elemento se extiendapor la parte inferior

Algunos tipos de cristal pueden volverse opacos después de un gran número de lavados.Las piezas de plata y aluminio tienen tendencia a decolorarse durante el lavado.Los patrones esmaltados pueden desaparecer si se lavan a máquina con frecuencia.

NOTA: no coloque objetos sucios con ceniza de cigarrillo, cera de velas, laca o pintura. Si compra vajilla nueva, asegúrese de que sea apta para lavavajillas.

NOTA: no sobrecargue el lavavajillas. Solo hay espacio para 12 platos estándar. No use platos que no sean aptos para lavavajillas.

Esto es importante para obtener buenos resultados y para un consumo de energía razonable.

Carga de cubiertos y platos

Antes de cargar los platos, debe:

• Eliminar grandes restos de comida
• Ablandar los restos de comida quemada en las sartenes

Cuando cargue los platos y los cubiertos, tenga en cuenta lo siguiente:

Los platos y cubiertos no deben impedir la rotación de los brazos rociadores.

Cargue los artículos huecos, como tazas, vasos, sartenes, etc., con la abertura hacia abajo para que el agua no se acumule en el recipiente o en una base profunda.

Los platos y cubiertos no deben estar uno dentro de otro, ni cubrirse entre sí

• Para evitar daños en los vasos, estos no deben tocarse
• Cargue los artículos grandes y más difíciles de limpiar en la cesta inferior
• La cesta superior está diseñada para sostener vajilla delicada y más ligera, tales como vasos, y tazas de café y té

¡Atención!

¡Los cuchillos de hoja almacenados en posición vertical son un peligro potencial!

Coloque los cubiertos largos o afilados, tales como cuchillos para tallar, de manera horizontal y en la cesta superior

Daños en la cristalería y otros platos Posibles causas:

• Tipo de vidrio o proceso de fabricación. Composición química del detergente.
• Temperatura del agua y duración del programa del lavavajillas.

Solución sugerida:

• Use platos de vidrio o porcelana que se han marcado aptos para lavavajillas según el fabricante.
• Utilice un detergente suave que sea descrito como delicado para la vajilla. Si es necesario, busque más información de los fabricantes de detergentes.
• Seleccione un programa de baja temperatura.
• Para evitar daños, saque los vasos y cubiertos del lavavajillas tan pronto como sea posible después de que finalice el programa.

Cuando finaliza el ciclo de lavado

Cuando el ciclo ha terminado, la pantalla digital muestra “---”, y después se detendrá. Con el botón de encendido, apague el aparato, cierre el suministro de agua y abra la puerta del lavavajillas. Espere unos minutos antes de descargar el lavavajillas para evitar manipular los platos y utensilios mientras están todavía calientes y más susceptibles a la rotura. De este modo, también se secarán mejor.

Inicio de un programa de lavado

Tabla de programas de lavado

Programa	Información de selección del ciclo	Descripción del ciclo	Detergente previo/principal	Tiempo de eje-cución (mín.)	Energía (kWh)	Agua (l)
Intensive (intensivo)	Las cargas sucias más pesadas, como ollas, sartenes, cacerolas y platos que han estado con alimentos secos durante un tiempo.	Prelavado Lavado principal (60 °C)Enjuague 1Enjuague 2Enjuague en calienteSecado	4/16 g (o 3in1)	180 1,300	16
Eco (*EN50242)(Programa estándar)	Para cargas habitualmente sucias, como ol-las, platos, vasos y cacerolas levemente sucias: ciclo de lava-do diario estándar.	Prelavado Lavado principal (44 °C)Enjuague en calienteSecado	4/16 g (o 3 in 1)	237 0,922	11
Programme	Cycle Selection Information	Description of Cycle	Detergent Pre/ main	Running Time (min)	Energy (kWh)	Water (L)
	Programa de lavado ligero que se utilizará para artículos más delicados y sensibles a altas temperaturas (ciclo de funcionamiento inmediatamente después del uso)	Prelavado Lavado principal (50 °C) Enjuague Enjuague en caliente Secado	3/15 g 90	0,890 14
	Un lavado más corto para cargas con poca suciedad que no necesitan secado.	Lavado principal (40 °C) Enjuague en caliente	15 g 30	0,500 7
Pre-Rinse (preen- juague)	Para enjuagar platos que se lavarán más tarde ese día	Prelavado /	11 0,010 4

Encendido del aparato

Inicio de un programa de lavado...

Saque las cestas inferior y superior, cárguelas con los platos y proceda en consecuencia:

1. Empújelos hacia atrás. Se recomienda cargar la cesta inferior primero, luego, la superior (consulte la sección «Carga del lavavajillas»). Vierta el detergente.
2. Conecte el enchufe en la toma. La fuente de alimentación es de 220-240 VCA 50 Hz, la especificación de la toma es de 12 A 250 VCA, 50 Hz.

Abra la puerta, presione el botón de encendido (ON/OFF), pulse el botón «programme» para seleccionar el programa de lavado que desea (consulte la sección «Tabla de programas de lavado»).

El programa Eco es adecuado para limpiar vajillas con suciedad normal, es el programa más eficiente en términos de consumo combinado de energía y agua. Se utiliza para evaluar el cumplimiento de la legislación de diseño ecológico de la EU.

El enjuague manual previo de los artículos de mesa lleva a un mayor consumo de agua y energía, y no se recomienda.

Aplique un poco de fuerza para asegurarse de que la puerta esté bien cerrada.

NOTA: se escuchará un clic cuando la puerta esté correctamente cerrada.

Cuando termine el lavado, puede apagar el aparato con el botón e encendido.

Encender

1. Abra el grifo si está cerrado.
2. Cerrar la puerta.
3. Compruebe que los brazos rociadores no estén obstruidos.
4. Encienda el lavavajillas con el botón "Inicio / Pausa".

Cancelación/Cambio del programa

Nota: un ciclo que está en marcha solo se puede modificar si ha estado funcionando durante poco tiempo. De lo contrario, es posible que el detergente ya se haya dispersado y el aparato ya haya vaciado el agua de lavado. En tal caso, debe llenar el dosificador de detergente (véase la sección «Detergente»).

Abra la puerta y presione el botón de encendido durante más de 3 segundos para apagar la máquina y así cancelar el programa. Al

reiniciar la máquina, puede cambiar el programa a la configuración de ciclo deseada (consulte la sección «Inicio de un programa de lavado»).

NOTA: si abre la puerta durante un programa de lavado, la máquina se detendrá, sonará una alarma de advertencia y la pantalla mostrará E1. Cuando cierre la puerta, el lavavajillas reanudará el lavado.

Olvidó añadir un plato

Los platos se pueden agregar en cualquier momento antes de que se abra el recipiente del detergente.

1. Abra ligeramente la puerta para detener el programa de lavado.
2. Una vez que los brazos rociadores dejan de funcionar, puede abrir completamente la puerta.
3. Añada los platos.
4. Cierre la puerta. El lavavajillas reanudará el lavado después de 10 segundos.

¡ADVERTENCIA!

Es peligroso abrir la puerta durante el lavado, ya que puede quemarse con el agua caliente.

Apagado del lavavajillas

La pantalla digital muestra «--» y el zumbador suena 6 veces; solo entonces habrá finalizado el programa de lavado.

1. Apague el lavavajillas con el botón de encendido (ON/OFF).
2. ¡Cierre el grifo de agua!

2.3. Mantenimiento

Sistema de filtrado El filtro se utiliza para evitar que grandes residuos y de otra índole entren en la bomba, ya que pueden obstruir el filtro.

El sistema de filtros consiste en un filtro

Los alimentos y los residuos quedarán atrapados por un surtidor especial en el brazo rociador inferior.

2. Filtro grueso

Los residuos más grandes, tales como huesos y vidrios que podrían obstruir el drenaje, quedarán atrapados en el filtro grueso. Para eliminar un elemento retenido por este filtro, apriete suavemente las tomas de la parte superior de este filtro y levántelo.

3. Microfiltro

Este filtro retiene la suciedad y los restos de comida en la zona del sumidero y evita que se vuelvan a impregnar en los platos durante un programa de lavado.

• Inspeccione los filtros para las obstrucciones después de cada uso del lavavajillas.
• Destornillando el filtro grueso, podrá retirar el sistema de filtros. Retire los restos de comida y limpie los filtros con un chorro de agua corriente.

Paso 1. Gire el filtro grueso en sentido antihorario y levántelo.

Paso 2: Levantar el filtro plano.

NOTA: Si opera desde el paso 1 al paso 2, eliminará el sistema de filtro; cuando opere desde el paso 2 al paso 1, se instalará el sistema del filtro.

Conjunto de filtros

Para obtener el mayor rendimiento y excelentes resultados, debe limpiar el conjunto de filtros con regularidad. El filtro elimina eficazmente las partículas de alimentos del agua de lavado, lo que permite que recirculen durante el ciclo. Por eso, es buena idea retirar las partículas de alimentos más grandes que queden atrapados en el filtro después de cada programa de lavado, con el enjuague del filtro semicircular y el vaso en agua corriente. Para retirar el conjunto de filtros, tire del asa de la taza hacia arriba. El conjunto de filtros debe limpiarse una vez a la semana. Para limpiar el filtro grueso y el filtro fino, utilice un cepillo de limpieza. Vuelva a montar las partes del filtro tal como se muestra en las imágenes anteriores y vuelva a insertar todo el conjunto en el lavavajillas, colocándolo en su lugar y presionando hacia abajo. El lavavajillas nunca debe utilizarse sin los filtros. La sustitución incorrecta de un filtro puede reducir el rendimiento del aparato y dañar la vajilla y los utensilios.

¡ADVERTENCIA!

Nunca haga funcionar el lavavajillas sin los filtros en su lugar. Al limpiar los filtros, no los golpee. De lo contrario, los filtros se podrían retorcer y podría disminuir el rendimiento del lavavajillas.

Limpieza de los brazos rociadores

Es necesario limpiar los brazos rociadores con regularidad, ya que los productos químicos para agua dura obstruyen los surtidores y los cojinetes.

Para quitar los brazos rociadores, desenrosque la fuerca a la derecha y saque la arandela de la parte superior del brazo rociador y retire el brazo. Lave los brazos en agua jabonosa y caliente y utilice un cepillo suave para limpiar los surtidores. Reemplácelas después de enjuagarlas bien.

Para limpiar el panel de control, use un paño ligeramente humedecido

y séquelo bien.

Para limpiar el exterior, use una buena cera para pulir electrodomésticos.

Nunca utilice objetos afilados, esponjas de fibra metálica o limpiadores abrasivos en ninguna parte del lavavajillas.

Protección contra el congelamiento

Si su lavavajillas se deja en un lugar sin calefacción durante el invierno, solicite a un técnico de servicio lo siguiente:

1. Cortar el suministro eléctrico del lavavajillas.
2. Cerrar el suministro de agua y desconectar el tubo de entrada de agua de la válvula de agua.
3. Drenar el agua de la tubería de entrada y la válvula de agua (puede utilizar un recipiente para recoger el agua).
4. Volver a conectar el tubo de entrada de agua a la válvula de agua.
5. Retirar el filtro del tubo y la parte inferior y utilizar una esponja para absorber el agua en el sumidero.

Limpieza de la puerta

Para limpiar el borde alrededor de la puerta, solo debe utilizar un paño suave, tibio y húmedo. No use un aerosol limpiador de ningún tipo para evitar que el agua penetre en la cerradura de la puerta y los componentes eléctricos.

Nunca use limpiadores abrasivos o desengrasantes en las superficies exteriores, ya que rayarán el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

¡ADVERTENCIA!

Nunca utilice un spray limpiador para limpiar el panel de la puerta, ya que podría dañar la cerradura de la puerta y los componentes eléctricos. No utilice un agente abrasivo o toallas de papel, dado que corre el riesgo de rayar o dejar manchas en la superficie de acero inoxidable.

Cómo mantener su lavavajillas en buenas condiciones Después de cada lavado

Después de cada lavado, cierre el suministro de agua del aparato y deje la puerta levemente abierta para que la humedad y los olores no queden atrapados en el interior.

Retire el enchufe

Antes de realizar la limpieza o el mantenimiento, retire siempre el enchufe de la toma. No corra riesgos innecesarios.

No use solventes ni productos de limpieza abrasivos

Para limpiar el exterior y las partes goma del lavavajillas, no utilice disolventes ni productos de limpieza abrasivos. Utilice solo un paño y agua tibia y jabonosa. Para quitar manchas de la superficie o del interior del lavavajillas, utilice un paño humedecido con agua y un poco de vinagre blanco, o un producto de limpieza elaborado específicamente para lavavajillas.

Cuando sale de vacaciones

Cuando sale de vacaciones, se recomienda realizar un programa de lavado con el lavavajillas vacío y extraer luego el enchufe de la toma, cerrar el suministro de agua y dejar la puerta del aparato ligeramente abierta. Esto ayudará a que las juntas de las puertas duren más tiempo, evitando que se formen olores dentro del aparato.

Traslado del aparato

Si debe trasladar el aparato, intente mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarlo sobre su espalda.

Sellos

Una de las causas de los olores del lavavajillas es la comida que queda atrapada en los sellos. Limpie periódicamente con una esponja húmeda para evitar que esto ocurra.

Atención:

La instalación de los tubos y los equipos eléctricos debe ser llevada a cabo por profesionales.

Advertencia

¡Riesgo de descarga eléctrica!

Desconecte la corriente eléctrica antes de instalar el lavavajillas. De lo contrario, puede causar la muerte o una descarga eléctrica.

¡ADVERTENCIA!

¡El material de embalaje puede ser peligroso para los niños!

Elimine el paquete y el aparato en un centro de reciclaje. Corte el cable de alimentación y asegúrese de dejar inutilizable el dispositivo de cierre de la puerta.

2.4. Resolución de problemas CÓDIGOS DE ERROR

En caso de funcionamiento incorrecto, el aparato exhibirá los siguientes códigos de error:

Códigos Significados Posibles	causas
E1 Puerta abierta	La puerta está abierta cuando el lavavajillas está funcionando
E2 Entrada de agua	Funcionamiento incorrecto por entrada de agua
E3 Drenaje del agua	Funcionamiento incorrecto por drenaje de agua
E4	Sensor de temperatura	Funcionamiento incorrecto del sensor de temperatura
E5	Desbordamiento o fuga	Se produce desbordamiento o fuga de agua
E6 Fuga de agua Se produce	una fuga de agua
E7 Elemento calefactor Calentamiento anormal

¡ADVERTENCIA!

En caso de desbordamiento, cierre el suministro de agua principal antes de llamar al Servicio de Atención al Cliente. Si hay agua en la bandeja de base debido a un desbordamiento o a una pequeña fuga, debe eliminarlos antes de reiniciar el lavavajillas.

Antes de llamar al Servicio de Atención al Cliente

Consulte las siguientes tablas antes de llamar al Servicio de Atención al Cliente, ya que muchos problemas se pueden resolver sin recurrir a servicios externos.

Problema Posibles causas Cómo proceder
El lavavajillas no funciona	El fusible está quemado o se accionó el disyuntor	Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro aparato que comparta el mismo circuito con el lavavajillas.
	La fuente de alimentación no está encendida	Asegúrese de que el lavavajillas esté encendido y de que la puerta esté correctamente cerrada. Asegúrese de que el cable de alimentación esté conectado correctamente a la toma de corriente.
	La presión del agua es baja	Compruebe que el suministro de agua está conectado correctamente y que el de agua esté encendido.
La bomba de drenaje no se detiene	Desbordamiento	El sistema está diseñado para detectar un desbordamiento. Cuando lo hace, se cerrará la circulación de la bomba y se encenderá la bomba de drenaje.
Ruido	Algunos sonidos audibles son normales	Sonido de la abertura del depósito de detergente.
	Los utensilios no están asegurados en las cestas o algo pequeño se ha caído en la cesta	Asegúrese de que todo esté bien seguro en el lavavajillas.
	El motor está zumbando	El lavavajillas no se ha usado regularmente. Si no lo usó con frecuencia, recuerde ajustarlo para el llenado y el bombeo todas las semanas, para ayudar a mantener el sello húmedo.
Espuma en la cuba	Detergente inadecuado	Utilice únicamente un detergente especial para lavavajillas para evitar acumulación de espuma. Si esto ocurre, abra el lavavajillas y deje que la espuma se evapore. Añada 1 galón (3,78 litros) de agua fría a la cuba. Cierre y asegure el lavavajillas, inicie el programa de lavado «Pre-Rinse» (preenjuague) para drenar el agua. Repita si es necesario.
	Agente de enjuague derramado	Siempre limpie inmediatamente los derrames del agente de enjuague.
Interior de la cuba manchado	Se usó detergente con colorante	Asegúrese de que el detergente no contenga colorante.
Los platos y cubiertos no están limpios	Programa inadecuadoCarga incorrecta de la cesta	Seleccione un programa de lavado más intenso.Asegúrese de que la acción del dispensador de detergente y los brazos rociadores no esté bloqueada por vajilla de gran tamaño.
Manchas y película en vasos y cubiertos	1. Agua muy dura2. Temperatura de entrada baja3. Sobrecarga del lavavajillas4. Carga incorrecta5. Detergente viejo o en polvo húmedo6. Dispensador de agente de enjuague vacío7. Incorrecta dosificación de detergente	Para eliminar manchas de la cristalería:1. Saque todos los utensilios metálicos del lavavajillas.2. No agregue detergente.3. Elija el ciclo más largo.4. Inicie el lavavajillas y déjelo funcionar aproximadamente entre 18 y 22 minutos, hasta que alcance el ciclo de lavado principal.5. Abra la puerta para verter 2 tazas de vinagre blanco en la parte inferior de lavavajillas.6. Cierre la puerta y deje que el lavavajillas complete el ciclo. Si el vinagre no funciona, repita como se describe anteriormente, pero use 14 vaso (60 ml) de cristales de ácido cítrico en lugar de vinagre.
Opacidad en la cristalería	Combinación de agua blanda y exceso de detergente	Utilice menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar la cristalería y limpiarla.
Película amarilla o marrón en las superficies interiores	Manchas de té o café	Use una solución de 1⁄2 vaso de lejía y 3 tazas de agua tibia para quitar las manchas a mano.ADVERTENCIA: debe esperar 20 minutos después de un ciclo para permitir que los elementos de calor se enfríen antes de limpiar el interior; de lo contrario, podría sufrir quemaduras.
	Los depósitos de hierro en el agua pueden originar una película	Deberá ponerse en contacto con una empresa de descalcificadora de agua y pedir un filtro especial.
Película blanca en la superficie interior	Minerales de agua dura	Para limpiar el interior, utilice una esponja húmeda con detergente para lavavajillas y lleve guantes de goma. Nunca utilice ningún otro limpiador detergente de lavavajillas por el riesgo de que se forme espuma.
La tapa del dispensador de detergente no cierra correctamente	Residuo detergente obstruido bloquea el cierre	Retire el detergente del cierre.
Restos de detergente en las tazas dispensadoras	La vajilla bloquea las tazas de detergente	Vuelva a cargar la vajilla correctamente.
Problema Posibles causas Cómo	proceder
Vapor Fenómeno	normal	Entra un poco de vapor a través de la ventilación por el pestillo de la puerta durante el secado y el drenaje.
Marcas negras o grises en la vajilla	Los utensilios de aluminio han rozado los platos	Utilice un limpiador abrasivo suave para eliminar las marcas.
Agua estancada en la parte inferior de la cuba	Es normal	Una pequeña cantidad de agua limpia alrededor de la salida en el fondo de la cuba mantiene el sello de agua lubricado.
El lavavajillas presenta fugas	Dispensador llenado en exceso o derrames de abrillantador	Tenga cuidado de no llenar en exceso el dispensador de abrillantador.El abrillantador derramado podría causar un exceso de espuma y el consecuente desbordamiento.Limpie los derrames con un paño húmedo.
	Lavavajillas no nivelado	Asegúrese de que el lavavajillas esté nivelado.

3. ESPECIFICACIONES TÉCNICAS

Ficha técnica para lavavajillas doméstico, según la Directiva de la UE 2019/2017:

Modelo KDW4752N
Ajustes de lugar estándar 12
Eficiencia energética classe ^1	E
Consumo de energía de programa eco 0.9	22 kWh/ciclo
Consumo de energía de programa estándar	1.650 kWh/ciclo
Índice de eficiencia energética 55.9
Consumo de agua de programa eco 11.0	L/ciclo
Índice de rendimiento de limpieza 1.13
Índice de rendimiento de secado 1.09
Duración del programa eco 3h 57min
Consumo de energía en modo apagado 0.49 W
Consumo de energía en modo de espera 0.60 W
El modo de espera incluye la visualización de información?	NO
Consumo de energía en inicio diferido 1.00
Nivel de ruido 49 dB
Montaje Libre instalación
Possibilidad de empotrar Sí
Altura	84.5 cm
Anchura	60.0 cm
Profundidad (con conectores)	60.0 cm
Consumo de energía	1850 W
Tensión nominal / frecuencia	AC 220-240V / 50 Hz
Presión de agua (presión de flujo)	0.4-10bar=0.04-1.0MPa

NOTA:

1. Desde A (la mayor eficiencia) hasta G (la menor eficiencia). El aparato cumple con las normas y directivas europeas en la versión actual en la entrega.

2. LVD 2014/35/UE

3. EMC 2014/30/UE
4. EUP 2019/2022

NOTA: los valores anteriores se han medido de acuerdo con los estándares bajo condiciones de operación especificadas. Los resultados pueden variar mucho según la cantidad y la contaminación de los platos, la dureza del agua, la cantidad de detergente, etc.

El manual se basa en las normas y reglamentos de la Unión Europea.

4. SERVICIO POSVENTA

KUBO ha diseñado este aparato con el fin de garantizar la máxima fiabilidad. Sin embargo, si se produce algún problema, no intente abrir el aparato, pues corre peligro de electrocución. En caso de que no sea capaz de solucionar el problema, póngase en contacto con el Servicio de Atención al Cliente de cualquier tienda Worten, Modelo o Continente, para solucionar el problema. Worten Equipamentos para o Lar ofrece una garantía por un periodo de dos años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación.

ATENCIÓN: cualquier intento de reparar el aparato sin haber contactado con el fabricante o el vendedor anulará la garantía. Todos los usuarios deben estar familiarizados con estas instrucciones. El hecho de conocer los posibles problemas puede servirle de ayuda para evitar que se produzcan.

Disponibilidad de repuestos

Dependiendo de la pieza de repuesto, estos están disponibles por un período mínimo de siete años para reparadores profesionales o un mínimo de diez años para reparadores profesionales y usuarios finales después de colocar la última unidad del modelo en el mercado.

5. PROTECCIÓN MEDIOAMBIENTAL

A fin de proteger el medio ambiente, intentamos reducir al máximo el volumen de nuestros embalajes, limitándolos a tres materiales fáciles de clasificar: cartón, papel y plástico.

El aparato está fabricado con material reciclable, tras ser desmontado por una empresa especializada.

Cumpla la normativa local correspondiente en materia de reciclaje de los materiales.

poderá haver restos de detergente no interior.

B. Atestar depósito de sal

DISPENSADOR DE ABRILHANTADOR

do detergente se abrir.

Para limpiar el borde alrededor de la puerta, solo debe utilizar un paño suave, tibio y húmedo. No use un aerosol limpiador de ningún tipo para evitar que el agua penetre en la cerradura de la puerta y los componentes eléctricos.

Nunca use limpiadores abrasivos o desengrasantes en las superficies exteriores, ya que rayarán el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

ATENÇÃO!
