Tipo de producto	Cocina eléctrica independiente
Marca	Haier
Modelo	HAIH6IEMCE
Fuente de alimentación	Eléctrica (monofásica, 220-240 V, 50/60 Hz)
Consumo total de energía	Aproximadamente 10,5 kW
Número de zonas de cocción (placa)	4
Tipo de placa	Vidrio cerámico
Capacidad del horno	71 Litros
Funciones del horno	Convencional, con ventilador, grill, descongelación
Tipo de control	Perillas giratorias y pantalla digital
Dimensiones (Ancho x Fondo x Alto)	600 mm x 600 mm x 850 mm
Peso	52 kg
Clase de eficiencia energética (horno)	A
Sistema de limpieza	Paneles catalíticos para el interior del horno
Características de seguridad	Bloqueo infantil, indicadores de calor residual, apagado automático
Disponibilidad de piezas de repuesto	A través de centros de servicio autorizados de Haier
Índice de reparabilidad	8,5 / 10
Garantía	2 años (sujeto a términos)
Idiomas del manual de usuario	Inglés, francés, alemán, neerlandés, español, italiano, portugués
Características especiales	Temporizador, luz del horno, bandejas telescópicas

Preguntas frecuentes - HAIH6IEMCE HAIER

¿Cómo instalo la cocina Haier HAIH6IEMCE?

La instalación debe ser realizada por un electricista calificado. Asegúrese de que la alimentación eléctrica coincida con el voltaje (220-240 V) y que el circuito esté clasificado para la carga de la cocina (aproximadamente 45 A). Deje espacios de ventilación adecuados según el manual.

¿Cuáles son las funciones del horno y cómo usarlas?

El horno ofrece modos convencional, con ventilador, grill y descongelación. Use la perilla selectora de funciones para elegir y ajustar la temperatura. Consulte el Manual de usuario para obtener pautas específicas de cocción.

¿Cómo limpio la placa de vidrio cerámico?

Utilice un limpiador específico para placas de vidrio cerámico y un paño suave. Evite las esponjas abrasivas. Para residuos quemados, raspe suavemente con un raspador de cuchilla. Asegúrese de que las superficies estén frías antes de limpiar.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón de 'Bloqueo' (generalmente con un icono de llave) durante 3 segundos hasta que aparezca un indicador. Para desactivarlo, repita el mismo procedimiento.

¿Qué significa el indicador de calor residual?

Después de apagar una zona de la placa, un símbolo 'H' indica que la zona aún está caliente. No toque hasta que el símbolo desaparezca.

¿Cómo reemplazo la bombilla de la luz del horno?

Desconecte la cocina de la corriente. Retire la cubierta de vidrio desenroscando o haciendo palanca (según el modelo). Reemplácela con una bombilla de 25 W/300 °C (base E14). Vuelva a montar.

¿Por qué el horno no calienta correctamente?

Verifique si el termostato está ajustado correctamente. Asegúrese de que los sellos de la puerta del horno estén limpios e intactos. Si el problema persiste, contacte al Servicio Haier.

¿Puedo usar papel de aluminio dentro del horno?

Sí, pero evite cubrir completamente el piso del horno o los elementos calefactores, ya que puede dificultar la circulación del calor y causar daños. Úselo solo en rejillas de alambre.

¿Cómo configuro el temporizador?

Presione el botón del temporizador, use +/- para ajustar el tiempo deseado. El horno sonará una alarma cuando transcurra el tiempo. No todos los modelos tienen esta función; revise su panel de control.

¿Dónde puedo encontrar piezas de repuesto para mi cocina Haier?

Las piezas de repuesto están disponibles a través de centros de servicio autorizados de Haier y minoristas en línea. Use el número de modelo HAIH6IEMCE para las piezas correctas.

MANUAL DE USUARIO HAIH6IEMCE HAIER

ES Montaje y modo de empleo

Advertencias de seguridad

Nos importa su seguridad. Lea esta información antes de utilizar la placa.

Instalación

Peligro de descarga eléctrica

• Desconecte el dispositivo de la red eléctrica antes de realizar cualquier operación o mantenimiento sobre este.
• Es fundamental y obligatorio conectar el dispositivo a un buen sistema de cableado a tierra.
• Cualquier alteración en el sistema doméstico de cableado debe realizarla un electricista cualificado.
• El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

Peligro de corte

• Cuidado: los bordes del panel son afilados.
• Si no se siguen estas precauciones, se pueden producir lesiones o cortes.

Instrucciones de seguridad importantes

• Lea estas instrucciones atentamente antes de instalar o utilizar este dispositivo.
• No se debe colocar nunca sobre el aparato materiales o productos combustibles.
• Asegúrese de que esta información se encuentre disponible para la persona responsable de la instalación del aparato, ya que esto podría reducir los costes de instalación.
• Para evitar peligros, el aparato debe instalarse conforme a las instrucciones de instalación.
• Solo una persona debidamente cualificada debe realizar la correcta instalación y conexión a tierra de este aparato.
• Este electrodoméstico debe conectarse a un circuito que incorpore un interruptor aislante que permita una desconexión completa de la fuente de alimentación.
• En caso de no realizarse correctamente la instalación del aparato, se podría invalidar cualquier reclamación de garantía o responsabilidad.

Funcionamiento y mantenimiento. Peligro de descarga eléctrica.

- No cocine sobre una placa rota o fracturada. Si la superficie de la placa está rota o fracturada, apague el aparato de inmediato, desconéctelo de la red eléctrica (enchufe de pared) y póngase en contacto con un técnico cualificado. - Desconecte la placa del enchufe de pared antes de realizar operaciones de limpieza o mantenimiento.

El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

Peligro para la salud.

• Este aparato cumple las normativas de seguridad electromagnética.
• No obstante, las personas con marcapasos cardíacos u otros implantes eléctricos (tales como bombas de insulina) deben consultar con su médico o fabricante del implante antes de utilizar este aparato, para asegurarse de que sus implantes no se vean afectados por el campo electromagnético.
• El incumplimiento de estos consejos puede resultar en la muerte.

Peligro de superficie caliente.

• Durante el uso, algunas piezas accesibles del aparato se calentarán lo suficiente como para causar quemaduras.
• No deje que el cuerpo, la ropa o cualquier otro elemento más allá de los accesorios de cocina adecuados entren en contacto con el cristal de inducción hasta que la superficie esté fría.
• No se deberían colocar sobre la superficie de la placa objetos metálicos tales como cuchillos, tenedores, cucharas y tapas, ya que pueden calentarse.
• Mantenga a los niños alejados.
• Las asas de las cacerolas pueden estar calientes al tacto. Asegúrese de que las asas de las cacerolas no sobresalgan sobre otras zonas de cocinado que estén encendidas. Mantenga las asas lejos del alcance de los niños.

- El incumplimiento de estos consejos puede resultar en quemaduras y escaldaduras.

Peligro de corte

• La afilada cuchilla de un rascador de placas aparece cuando se retrae la cubierta de seguridad. Utilícelo con extremo cuidado y guárdelo siempre de forma segura y fuera del alcance de los niños.
• Si no se siguen estas precauciones, se pueden producir lesiones o cortes.

Instrucciones de seguridad importantes

• Nunca deje el aparato desatendido cuando se encuentre en uso. Los derrames causan humo y residuos de grasa que pueden prender.
• Nunca utilice el aparato como superficie de trabajo o almacenamiento.
• Nunca deje objetos o utensilios sobre el aparato.
• No coloque ni deje objetos imantados (p. ej., tarjetas de crédito, tarjetas de memoria) o dispositivos electrónicos (p. ej., ordenadores, reproductores de MP3) cerca del aparato, ya que pueden verse afectados por el campo electromagnético.
• Nunca utilice el aparato para templar o calentar la habitación.
• Después del uso, apague siempre las zonas de cocción y la placa tal y como se describe en este manual (p. ej., mediante los controles táctiles). No confíe en la función de detección de cacerolas para que se apaguen las zonas de cocción cuando retire las ollas.
• No permita que los niños jueguen con el aparato, se sienten, se pongan de pie o trepen por él.
• No almacene objetos interesantes para los niños en armarios que se encuentren sobre el aparato. Si los niños trepan por la placa, pueden sufrir lesiones graves.
• No deje a los niños solos o sin vigilancia en la zona en la que se encuentre el aparato en uso.
• Los niños o personas con diversidad funcional que tengan limitada su capacidad para utilizar el aparato deberían tener una persona responsable y competente que les instruya sobre su empleo. El instructor debería estar satisfecho de que puedan utilizar el aparato sin peligro para sí mismos o su entorno.
• No repare ni reemplace ninguna pieza del aparato a menos que se haya recomendado específicamente en el manual. El resto de operaciones de servicio las deberá realizar un técnico cualificado.
• No utilice un limpiador a vapor para limpiar la placa.
• No coloque ni deje caer objetos pesados sobre la placa.
• No se ponga de pie sobre la placa.
• No utilice cacerolas con bordes dentados ni arrastre ollas por la superficie de cristal de inducción, ya que estas acciones podrían rayar el cristal.
• No utilice estropajos u otros agentes limpiadores muy agresivos para limpiar la placa, ya que esto puede rayar el cristal de inducción.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
• Este aparato está diseñado para su uso doméstico y para aplicaciones similares, tales como: áreas de cocina para personal en tiendas, oficinas y otros entornos de trabajo, granjas, clientes en hoteles, moteles y otros entornos residenciales similares, y entornos del tipo bed and breakfast.
• ADVERTENCIA: El electrodoméstico y sus partes accesibles se calientan durante el uso. Debe prestarse atención para no tocar las resistencias.
• Los niños menores de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente vigilados.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan sido supervisados o hayan recibido las instrucciones necesarias para un uso seguro, y comprendan los riesgos que esto implica.
• Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
• ADVERTENCIA: Dejar desatendida la placa de cocción mientras se cocina con grasa o aceite puede ser peligroso, y se podría originar un incendio. NUNCA intente apagar un incendio con agua; debe apagar el electrodoméstico y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.
• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
• ADVERTENCIA: Si la superficie está fracturada, apague el aparato para evitar la posibilidad de descarga eléctrica para superficies de placa vitrocerámica o material similar que protege las piezas vivas.
• No se debe utilizar un limpiador a vapor.
• El aparato no está diseñado para que se use por medio de un temporizador externo o sistema de control remoto independiente. PRECAUCIÓN: El proceso de cocción tiene que ser supervisado. Un proceso de cocción breve debe supervisarse constantemente. ADVERTENCIA: Para evitar que el aparato vuelque, es necesario instalar este medio de estabilización. Consulte las instrucciones para la instalación.

ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del electrodoméstico de cocina o los indicados por el fabricante del electrodoméstico en las instrucciones de uso como protectores adecuados o los incorporados en el electrodoméstico.

El uso de protectores inapropiados puede causar accidentes.

Este aparato incorpora una toma de tierra con fines exclusivamente funcionales.

PRECAUCIÓN DE SEGURIDAD PARA LA CAMPANA EXTRACTORA

Nunca deje que los niños manipulen la máquina.

La campana extractora está únicamente destinada al uso doméstico, y no es apta para barbacoas, tiendas de asados y otros fines comerciales.

La campana extractora y su filtro deben limpiarse periódicamente para mantenerlos en buenas condiciones de funcionamiento.

Limpie la campana extractora de acuerdo con el manual de instrucciones para eliminar el riesgo de incendio.

Mantenga la cocina bien ventilada. Antes de conectar este aparato, compruebe que el cable de alimentación no esté dañado. La sustitución de un cable de alimentación dañado debe dejarse exclusivamente en manos de personal de mantenimiento cualificado.

La estancia debe estar adecuadamente ventilada cuando la campana extractora se usa al mismo tiempo que electrodomésticos en funcionamiento.

El aire no debe extraerse hacia conductos usados para evacuar humos de aparatos que queman gas u otros combustibles; deben cumplirse las normativas relativas a la extracción de aire.

Este electrodoméstico no está pensado para su uso por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a no ser que sea bajo supervisión o tras haber recibido instrucciones precisas respecto a su uso por parte de una persona responsable de su seguridad.

En presencia de niños, vigile el aparato para evitar que los niños jueguen con él.

PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.

Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan sido supervisados o hayan recibido las instrucciones necesarias para un uso seguro, y comprendan los riesgos que esto implica. Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.

Peligro de descarga eléctrica.

Enchufe esta unidad únicamente a una toma de corriente correctamente conectada a tierra. En caso de duda, solicite asesoramiento a un técnico debidamente cualificado.

El incumplimiento de estas instrucciones puede resultar en un incendio, descargas eléctricas o incluso la muerte.

Enhorabuena por la compra de su nueva placa de inducción con campana integrada.

Le recomendamos que dedique cierto tiempo a leer este Manual de instrucciones/instalación para saber exactamente cómo instalar y utilizar la placa de forma correcta.

Para obtener información sobre la instalación, lea la sección de instalación.

Lea atentamente todas las instrucciones de seguridad antes de utilizar la placa y conserve este Manual de Instrucciones/Instalación para referencias futuras.

Descripción general del producto

Vista superior

1. Zona de 2000 W, potencia máxima 2600 W
2. Zona de 1500 W, potencia máxima 1800 W
3. Zona de 2000 W, potencia máxima 2600 W
4. Zona de 1500 W, potencia máxima 2000 W
5. Zona flexible de 2800 W, potencia máxima de 3500 W
6. Placa de cristal
7. Panel de control

Sobre la cocina de inducción

La inducción es una tecnología de cocción segura, avanzada, eficiente y económica. Funciona a partir de vibraciones electromagnéticas que generan calor directamente sobre la cacerola, en lugar de hacerlo indirectamente mediante el calentamiento de la superficie de cristal. El cristal se calienta únicamente porque la cacerola puede llegar a calentarlo.

1. Control de encendido/apagado de la campana
2. Volumen de aire bajo
3. Volumen de aire medio
4. Volumen de aire alto
5. Volumen de aire a potencia máxima
6. Control de la función Stop and Go
7. Control del bloqueo
8. Controles de selección de la zona de calentamiento

Antes de utilizar su nueva placa de inducción

• Lea esta guía, prestando especial atención a la sección «Advertencias de Seguridad».
• Retire todas las películas protectoras que pudieran quedar aún en la placa de inducción.

Uso de los controles táctiles

• Los controles responden al tacto, por lo que no es necesario aplicar presión. • Utilice la yema del dedo, no la punta.
• Se oye un pitido cada vez que se registra un contacto táctil.
• Asegúrese de que los controles estén siempre limpios, secos y de que no haya ningún objeto (p. ej., un utensilio o trapo) que los cubra. Incluso una pequeña capa de agua puede dificultar el funcionamiento de los controles.

Control de mantenimiento del calor 10.

Control del temporizador 11.

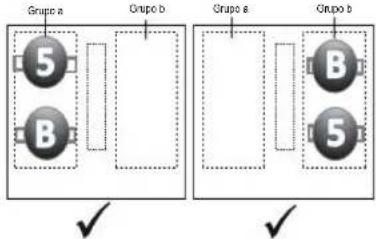

Control de la zona flexible/ 12.

función barbacoa control de

Elección de los accesorios de cocina adecuados

- Utilice únicamente accesorios de cocina con base apta para cocinas de inducción. Busque el símbolo de inducción en el embalaje o en la parte inferior de la cacerola.

- Se puede comprobar si los accesorios de cocina son aptos realizando una prueba de imán. Pase un imán por la base de la cacerola. Si se produce atracción, la cacerola es apta para inducción.

• Si no se dispone de un imán: Ponga un poco de agua en la cacerola que se desee comprobar. 1.
• Si - no parpadea en la pantalla y se calienta el agua, la cacerola es apta.
• Los accesorios de cocina fabricados con los siguientes materiales no son aptos para inducción: acero inoxidable puro,

aluminio o cobre sin base magnética, cristal, madera

Dimensiones de la sartén

Las zonas de cocción están limitadas y se adaptan automáticamente al diámetro de la sartén. No obstante, el fondo de la sartén debe tener un diámetro mínimo acorde con la zona de cocción correspondiente. Para obtener la mayor eficiencia de su placa, coloque la sartén en el centro de la zona de cocción.

Diámetro de la base de los utensilios de cocina de inducción

Zona de creación	Minimo (mm)
pociatrada, óptanica y loza.
1 (210 mm)	140
2 (160 mm) dentados o base curvada.	100
3,4 (180 mm)	120
Zona flexible	160 mm*270 mm o 240 mm

Uso de la placa de inducción

Empezar a cocinar

Asegúrese de que la base de la cacerola sea lisa y se mantenga en posición plana.

cristal y sea del mismo tamaño que la zona de cocción. Utilice cacerolas cuyo diámetro sea del tamaño del gráfico de la zona seleccionada. Si se utiliza una cacerola ligeramente más ancha,

Utiliza una cacerola más pequeña, la energía se utilizará a su máxima eficiencia. Si se utiliza una cacerola más grande, la eficiencia podría ser inferior a lo esperado. Centre la cacerola sobre la zona de cocción,

Levante siempre las cacerolas de la placa de inducción y no las deslice, ya que podría arañarse el cristal.

1. Después del encendido, el zumbador pita una vez y todas las

indicaciones se ponen en modo de espera.

su máxima eficiencia... Sí, es útil. Lo que indica que la placa de

Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.

Al tocar el control de selección de la zona de calentamiento, parpadeará el indicador junto a la llave.

1. Coloque una cacerola adecuada sobre la zona de cocción que se vaya a utilizar.

- Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.

3. Al tocar el control de selección de la zona de calentamiento, parpadeará el indicador junto a la llave.

1. Establezca un nivel de potencia deslizando el dedo por el control, o simplemente toque cualquier punto del mismo.

a. Si no selecciona una zona de calentamiento en 1 minuto, la placa se apaga automáticamente. Habrá que empezar de nuevo desde el paso 1. b. El ajuste del calor se puede modificar en cualquier momento durante la cocción. c. Si desliza el dedo a lo largo del control, la potencia variará de la fase 1 a la fase 9.

Si el símbolo ≧ parpadea de forma intermitente con el ajuste de calor

Significa que:

• no se ha colocado una cacerola en la zona correcta de cocción o,
• la cacerola que se está utilizando no es apta para la cocina de inducción o,
• la cacerola es demasiado pequeña o no está centrada sobre la zona de cocción.

No se produce calentamiento alguno hasta que se coloque una cacerola apta en la zona de cocción.

apta sobre la zona de cocción.

Cuando haya terminado de cocinar

1. Apague la zona de cocción deslizando el control hacia el punto izquierdo y manténgalo pulsado durante 1 segundo.

Asegúrese de que la pantalla de encendido muestra "0" y, a continuación, muestra "H".

1. Tenga cuidado con las superficies calientes Aparecerá la indicación «H» en la zona de cocción que esté caliente al tacto. Ésta desaparecerá cuando la superficie se haya enfriado hasta una temperatura segura. También puede utilizarse como función de ahorro de energía; si desea calentar otras cacerolas, utilice la zona de cocción que aún esté caliente.

En caso de interrupción del suministro eléctrico mientras "H" está encendido, preste atención a no tocar la superficie de cocción aunque "H" ya no se muestre cuando vuelva la corriente.

Uso del control de potencia

Con la gestión de potencia puede ajustar la potencia total a 3,1 kW/4,5 kW y 7,4 kW. El ajuste predeterminado de potencia total es el nivel de potencia máximo.

Ajuste del nivel de potencia total según sus necesidades.

1. Asegúrese de que la placa esté apagada. Nota: solo puede ajustar la gestión de energía cuando la placa de cocción está apagada.
2. Toque el botón "función Pausa" y manténgalo pulsado durante 5 segundos. Se oye el pitido del zumbador una vez.
3. Después de oír el pitido, toque los botones "+" y "-" al mismo tiempo y manténgalos pulsados durante 3 segundos, el indicador del temporizador mostrará parpadeando el nivel de potencia total anterior, por ejemplo, '3.1'. Toque y mantenga pulsado "+" y "-" durante 1 segundo de nuevo para cambiar a otro nivel de potencia, por ejemplo 3.1. Cuando parpadee la potencia que desea, toque el botón "función Pausa" y manténgalo pulsado durante 5 segundos. El zumbador emitirá 10 pitidos. Significa que ha terminado el ajuste.

Nota:

1. Después del paso 2, debe tocar "+" y "-" antes de que transcurran 3 segundos desde que oiga el pitido. De lo contrario, tendrá que empezar de nuevo desde el paso 2.
2. Una vez finalizado el ajuste, espere a que terminen los 10 pitidos. No toque ningún botón durante este periodo. De lo contrario, el ajuste no será válido.

Normas de gestión de potencia

Si la potencia total supera la limitación de 3,1 kW o 4,5 kW (dependiendo del nivel que haya configurado), no podrá aumentar la fase de potencia de ninguna zona. Si la aumenta tocando '+' la placa emitirá 3 pitidos y el indicador mostrará un 'Pn' intermitente. Por lo tanto, es necesario reducir la potencia de otras zonas antes de aumentar la potencia de la zona objetivo.

Uso de la potencia máxima

Potencia máxima es la función por la que una zona sube a una potencia mayor en un segundo

y dura 5 minutos. Así se consigue una cocción más potente y rápida.

Restricciones de uso

Las cuatro zonas se han dividido en dos grupos. En un grupo, si se utiliza la potencia máxima en una zona, primero hay que asegurarse de que la otra zona está trabajando en/por debajo del nivel de potencia 5. Cuando seleccione una zona y pulse el botón 'Potencia Máxima', si la otra zona está funcionando por encima del nivel de potencia 5, los símbolos "P" y "G" parpadearán en la pantalla de la zona seleccionada y el nivel de potencia se ajustará automáticamente a 9.

Utilizar la potencia máxima para obtener mayor potencia

Introducir la función Potencia Máxima.

Mantenga pulsado el extremo derecho del control deslizante de la zona en la que desea activar la potencia máxima.

1. La potencia máxima durará 5 minutos y luego la zona saldrá del estado Potencia Máxima.

Observación: Cuando no se utiliza la función Potencia Máxima, se pueden utilizar las cuatro zonas al mismo tiempo.

Si desea cancelar la Potencia Máxima durante estos 5 minutos, seleccione directamente la zona en la barra deslizante excepto el botón Potencia Máxima.

Utilizar la zona flexible

1. Toque el control deslizante de la zona de calentamiento que desea pasar a cocción de zona flexible; parpadeará un indicador junto a la tecla.
2. Toque el botón de selección de zona flexible, para activar el área flexible como una única zona grande; los indicadores de nivel de potencia de la zona delantera y de la zona trasera indicarán el mismo nivel de potencia y se encenderá el indicador led junto al botón de zona flexible.

1. Luego, puede deslizar el dedo por el control "—" o simplemente tocar cualquier punto del "—".

1. Si desea salir de la zona flexible, toque uno de los controles deslizantes y, a continuación, toque el botón de la zona flexible.

Zona flexible

• Esta zona puede utilizarse como una zona única o como dos zonas diferentes, en función de las necesidades de cocción del momento.
• La zona adaptable está compuesta por dos inductores independientes que se pueden controlar por separado. Cuando funciona como una sola zona, un utensilio de cocina se mueve de una zona a otra dentro del área flexible manteniendo el mismo nivel de potencia de la zona donde se colocó originalmente el utensilio de cocina, y la parte que no está cubierta por el utensilio de cocina, no se calentará.
• Importante: Asegúrese de colocar los utensilios de cocina centrados en la zona de cocción única. En el caso de ollas grandes, ovaladas, rectangulares y alargadas, asegúrese de colocar las ollas centradas en la zona de cocción cubriendo ambas cruces.

Ejemplos de colocación correcta e incorrecta de los utensilios de cocina:

Como zona grande

1. Para activar la zona adaptable como una sola zona grande, simplemente pulse la tecla dedicada.
2. El ajuste de potencia funciona como en cualquier otra zona normal.

Como dos zonas independientes

Para utilizar el área flexible como dos zonas distintas con ajustes de potencia diferentes, pulse de nuevo la tecla dedicada y las zonas volverán a sus ajustes anteriores.

Uso de la función Barbacoa

Barbacoa es la función que se utiliza en el modo de zona flexible que permitirá que la temperatura de la superficie de la sartén se mantenga a un nivel razonable.

Sólo las dos zonas de la derecha pueden utilizar la función barbacoa.

1. Toque una de las teclas deslizantes de la zona derecha, un indicador junto a la tecla parpadeará.
2. Toque el botón de zona flexible y manténgalo pulsado durante 3 segundos para activar la función barbacoa. A continuación, aparecerán "b" y "q".

1. Si desea cancelar la función de barbacoa, toque uno de los controles deslizantes de la zona derecha y, a continuación, toque el control de la zona flexible.

Uso de la función «Mantener caliente»

La función Mantener caliente es adecuada para mantener la comida caliente.

Utilizar la función «Mantener caliente» para conseguir una temperatura estable

1. Seleccione la zona de cocción.

1. A continuación, pulse el botón Mantener caliente para activar la función de mantenimiento del calor. A continuación, el indicador de zona de cocción mostrará "A".

1. Si desea cancelar la función Mantener caliente, toque y mantenga pulsada la función Mantener caliente de la zona de calentamiento. La zona de calentamiento volverá a la fase de potencia "0".

Uso de la función Pausa

La función de pausa puede utilizarse en cualquier momento durante la cocción. Permite detener la placa de inducción y volver a ella.

1. Asegúrese de que la zona de cocción esté en funcionamiento.
2. Toque el botón STOP+GO, el indicador de la zona de cocción mostrará "II". Entonces se desactivará el funcionamiento de la placa de inducción en todas las zonas de cocción, excepto las teclas STOP+GO, encendido/apagado y bloqueo.

1. Para cancelar el estado de pausa, toque el botón STOP+GO, entonces la zona de cocción volverá a la fase de potencia que haya ajustado anteriormente.

Uso de la campana de corriente descendente

1. Para activar la campana de corriente descendente.

Para seleccionar una potencia para cualquier zona de cocción, la campana se activará automáticamente y funcionará con el nivel 1.

1. Para apagar la campana.

Pulse el botón de encendido/apagado para apagar la campana. Puede reactivarla pulsando este botón.

1. Ajuste una potencia mediante el botón de nivel, el nivel de potencia variará de la etapa 1 a la etapa 3. Para el nivel de potencia P, durará 5 minutos.

Apagado diferido

El apagado diferido es la función que permite que la campana funcione después de apagar la placa de cocción.

1. Asegúrese de que la campana está en marcha cuando deje de cocinar. Luego, apague la placa tocando el control de encendido/apagado (no el control de encendido/apagado de la campana), el dígito del temporizador mostrará "05", la campana se apagará automáticamente después de 5 minutos.

Bloqueo de los controles

• Se pueden bloquear los controles para evitar el uso no intencional (p. ej., que los niños enciendan las zonas de cocción de forma accidental).

- Cuando los controles están bloqueados, todos los controles excepto el de

ENCENDIDO/APAGADO se encuentran deshabilitados.

Para bloquear los controles

Toque el control de bloqueo de teclas. El indicador del temporizador mostrará el símbolo «Lo».

Para desbloquear los controles

Asegúrese de que la placa de inducción está encendida.

Toque y mantenga pulsado el control de bloqueo un rato.

Ya puede empezar a utilizar su placa de inducción.

Cuando la placa se encuentra en modo bloqueo, todos los controles se deshabilitan, excepto el de ENCENDIDO/APAGADO; la placa de inducción se puede apagar en cualquier momento con el control de ENCENDIDO/APAGADO en caso de emergencia, pero deberá desbloquear la placa para volver a usarla.

Protección contra excesos de temperatura

Un sensor de temperatura equipado puede controlar la temperatura en el interior de la placa de inducción. Cuando se detecta una temperatura excesiva, la placa de inducción deja de funcionar automáticamente.

Detección de objetos pequeños

Cuando se deja sobre la placa una cacerola con un tamaño inadecuado o no magnética (p. ej., de aluminio) o cualquier otro objeto pequeño (p. ej., un cuchillo, tenedor o llave),

la placa pasará automáticamente al modo de espera una vez transcurrido 1 minuto.

El ventilador seguirá enfriando la placa de inducción durante 1 minuto más.

Protección de apagado automático

La función de parada automática es una función de protección para la seguridad de la placa de inducción. Hace que la placa se apague automáticamente si se le olvida apagar la cocción.

La siguiente tabla muestra los tiempos de funcionamiento predeterminados para los distintos niveles de potencia:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Tiempo de funcionamientoadapredeterminado (hora)	8	8	8	4	4	4	2	2	2

Cuando se retira la cacerola, la placa de inducción deja de calentar de inmediato y se apaga automáticamente una vez transcurridos 2 minutos.

Las personas que usen marcapasos deben consultar a su médico antes de utilizar el aparato.

un rato. 2. Uso del temporizador

Se puede utilizar el temporizador de dos maneras diferentes:

• Se puede utilizar como avisador por minutos. En este caso, el temporizador no enciende ninguna zona de cocción cuando se cumple el tiempo seleccionado.
• Puede ajustarse para apagar una zona de cocción después de que el tiempo seleccionado se haya cumplido.
• Puede ajustar el temporizador a hasta 99 minutos.

Uso del temporizador como avisador por minutos

Si no se selecciona una zona de cocción

1. Asegúrese de que la placa esté encendida.

Nota: se puede utilizar el avisador por minutos incluso cuando no se selecciona ninguna zona de cocción.

1. Toque el control "+" o "-", el minutero empezará a parpadear y se mostrará "30" en la pantalla del temporizador.

1. Seleccione el tiempo tocando el control "-" o "+".

Sugerencia: Toque una vez el control "-" o "+" para disminuir o aumentar 1 minuto. Mantenga pulsado el control "-" o "+" del temporizador para disminuir o aumentar 10 minutos.

1. Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla muestra el tiempo restante y el indicador del temporizador parpadea durante 5 segundos.

Cuando se cumple el tiempo seleccionado, el zumbador genera un pitido durante 30 segundos y el indicador del temporizador muestra "--".

Ajuste del temporizador para apagar una zona de cocción

Las zonas de cocción configuradas para esta función:

1. Tocando el control deslizante de la zona de calentamiento para la que desea ajustar el temporizador.
2. Toque el control del temporizador, el minutero empezará a parpadear y se mostrará "30" en la pantalla del temporizador.
3. Seleccione el tiempo tocando el control "-" o "+".

Sugerencia: Toque una vez el control "-" o "+" para disminuir o aumentar 1 minuto.

Toque y mantenga pulsado el control "-" o "+" ; el temporizador disminuirá o aumentará en intervalos de 10 minutos.

Para cancelar el temporizador, toque el control deslizante de la zona de calentamiento y, a continuación, ajuste la hora a "00". Después, aparecerá "--".

1. Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla muestra el tiempo restante y el indicador del temporizador parpadea durante 5 segundos.

NOTA: Se enciende el punto junto al indicador del nivel de potencia para indicar que se ha seleccionado esa zona.

1. Cuando finalice el temporizador de cocción, la zona de cocción correspondiente se apagará de forma automática y mostrará "H".

Las otras zonas de cocción que estuvieran encendidas con anterioridad seguirán funcionando.

Ajuste del temporizador para apagar más de una zona de cocción

1. Si utiliza esta función para más de una zona de calentamiento, el indicador del temporizador mostrará el tiempo más corto. (Por ejemplo, zona 2: tiempo de ajuste de 3 minutos, zona 3: tiempo de ajuste de 6 minutos, el indicador del temporizador muestra "03").

NOTA: El punto parpadeante junto al indicador de nivel de potencia significa que el indicador del temporizador está mostrando la hora de la zona de calentamiento. Si desea comprobar la hora programada de otra zona de calentamiento, toque el control de selección de zona de calentamiento. El temporizador indicará la hora programada.

1. Cuando finalice el temporizador de cocción, la zona de calentamiento correspondiente se apagará de forma automática y mostrará "H".

NOTA: Si desea cambiar la hora una vez ajustado el temporizador, deberá empezar desde el paso 1.

Directrices de cocción

Tenga cuidado al freír, puesto que el aceite y la grasa se calientan muy rápido, especialmente si se usa la función Máxima Potencia. A temperaturas muy altas, el aceite y la grasa se queman espontáneamente, lo que puede dar lugar a un riesgo grave de incendio.

Consejos de cocción

• Cuando los alimentos alcancen la ebullición, reduzca el ajuste de temperatura.
• El uso de una tapa reducirá los tiempos de cocción y se ahorrará energía al conservar el calor.
• Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.
• Empiece a cocinar con un ajuste alto y reduzca el nivel cuando el alimento se haya calentado por completo.

Cocinar a fuego lento, cocinar arroz

• La cocción a fuego lento se produce por debajo del punto de ebullición, a unos 85 °C, cuando las burbujas solo suben ocasionalmente a la superficie del líquido de cocción. Es la clave para preparar deliciosas sopas y caldos suaves, ya que los sabores se desarrollan sin cocinar en exceso los alimentos. También se deberían cocinar así las salsas con base de huevo y espesadas con harina, por debajo del punto de ebullición.
• Algunas tareas, incluyendo la cocción de arroz por el método de absorción, pueden requerir un ajuste más alto que el ajuste más bajo para asegurar que la comida se cueza correctamente en el tiempo recomendado.

Soasar un filete

Para cocinar sabrosos filetes:

1. Deje la carne a temperatura ambiente durante alrededor 20 minutos antes de cocinarla.
2. Caliente una sartén de base pesada.
3. Unte ambos lados del filete con aceite. Vierta una pequeña cantidad de aceite sobre la sartén caliente y, después, coloque la carne en ella.
4. Dé la vuelta al filete una sola vez durante el cocinado. El tiempo exacto de cocinado dependerá del grosor del filete y del punto de cocción deseado. El tiempo puede variar entre 2 y 8 minutos por lado. Aplique presión al filete para calibrar su grado de cocción: cuanto más firme resulte, más «hecho» estará.
5. Deje reposar el filete sobre un plato caliente unos minutos para permitir que se asiente y se ponga más tierno antes de servirlo.

Para saltear

1. Escoja un wok con base plana apto para inducción o una sartén grande.
2. Deje preparados todos los ingredientes y accesorios necesarios. El salteo debe ser rápido. Si se cocinan grandes cantidades, cocine los alimentos en pequeñas porciones.
3. Precaliente la sartén brevemente y añada dos cucharadas de aceite.
4. Cocine primero la carne, apártela y manténgala templada.
5. Saltee las verduras. Cuando estén calientes, pero crujientes, ajuste la zona de cocción a una menor potencia, introduzca de nuevo la carne en la sartén y añada la salsa.
6. Remueva los ingredientes con cuidado para asegurar un calentamiento homogéneo.
7. Sirva de inmediato.

Ajustes de calor

Los ajustes que se muestran a continuación son únicamente orientativos. El ajuste exacto dependerá de varios factores, incluidos los utensilios de cocina y la cantidad que se cocine. Experimente con la placa de inducción para encontrar los ajustes que mejor se adecuen a usted.

Ajuste de calor	Idoneidad
1 - 2	Calentamiento suave de pequeñas cantidades de comidaDerretir chocolate, mantequilla y alimentos que se queman fácilmenteCocinado suave a fuego lentoCalentamiento lento
3 - 4	RecalentamientoCocinado rápido a fuego lentoCocer arroz
5 - 6 • Tortitas
7 - 8	SalteadosCocer pasta
9	SofreirSoasarLlevar sopa al punto de ebulliciónHervir agua

Cuidado y limpieza

¿Qué? ¿Cómo? ¡Importante!
Suciedad diaria en el cristal (huellas, marcas, manchas de alimentos o derrames no azucarados sobre el cristal).	1. Desconecte la placa de la alimentación.2. Aplique un limpiador de placas cuando el cristal esté aun templado (pero no caliente)3. Aclare y seque con un paño limpio o papel de cocina.4. Vuelva a conectar la placa.	Cuando se desconecta la alimentación de la placa, no habrá ninguna indicación de «superficie caliente», pero la zona de cocinado puede seguir estando caliente. Extreme el cuidado.Los estropajos duros, algunos de nailon y agentes de limpieza muy abrasivos pueden rayar el cristal. Lea siempre la etiqueta para comprobar si un estropajo o limpiador es adecuado.Nunca deje residuos de limpieza sobre la placa: puede mancharse el cristal.
Derrames, alimentos derretidos y derrames azucarados calientes sobre el cristal.	Retire estos restos de inmediato con una paleta de pescado, cuchillo de pala o cuchilla aptos para placas de cristal de inducción, pero tenga cuidado con las superficies de cocción calientes:1. Desconecte la placa del enchufe de pared.2. Coloque la cuchilla o el utensilio en un árgulo de 30 n y rasque los residuos hacia una zona fría de la placa.3. Limpie los residuos con un paño o papel de cocina.4. Siga los pasos del 2 al 4 para la «suciedad cotidiana sobre el cristal» mencionada anteriormente.	Retire las manchas y restos de alimentos derretidos y azucarados lo antes posible. Si se dejan enfriar sobre el cristal, puede resultar difícil retirarlos o incluso pueden producir daños permanentes a la superficie de cristal.Peligro de corte: cuando la cubierta de seguridad se retrae, la cuchilla del rascador es muy afiada. Utilículo con extremo cuidado y guárdelo siempre de forma segura y fuera del alcance de los niños.
Salpicaduras sobre los controles táctiles	1. Desconecte la placa de la alimentación.2. Enjabone la mancha3. Limpie la zona del control táctil con una esponja o paño húmedo y limpio.4. Seque completamente la zona con papel de cocina.5. Vuelva a conectar la placa.	Puede que la placa pite y se apague sola, y puede que los controles no funcionen cuando haya líquido sobre ellos.Asegúrese de secar la zona del control táctil antes de volver a encender la placa.

Trucos y consejos

Problema	Causas posibles	Qué hacer
La placa de inducción no se enciende.	No hay alimentación. Asegúrese de que	la placa esté conectada al suministro eléctrico y que este esté encendido.Compruebe si hay algún corte de energía en su casa o en la zona. Si se han realizado todas las comprobaciones y el problema persiste, llame a un técnico cualificado.
Los controles táctiles no responden.	Los controles están bloqueados.	Desbloquee los controles. Vaya a la sección «Uso de la placa de inducción» para obtener instrucciones.
Los controles táctiles son difíciles de manejar.	Puede que haya una ligera capa de agua sobre los controles o puede que se esté utilizando la punta de los dedos para tocarlos.	Asegúrese de que la zona del control táctil esté seca y utilice la yema de los dedos para tocar los controles.
Se está rayando el cristal.	Utensilios de cocina con extremos rugosos.Se están utilizando estropajoso productos de limpieza abrasivos e inadecuados.	Utilice utensilios de cocina con bases planas y lisas. Vea «Elegir los utensilios de cocina adecuados».Vea «Cuidado y limpieza».
Algunas sartenes emiten ruidos de crujidos o chasquidos.	Esto puede estar causado por la fabricación de los utensilios de cocina (capas de diferentes metales que vibran de manera diferente).	Es algo normal para los utensilios de cocina y no indica ningún fallo.
La placa de inducción emite un sonicio grave de zumbido cuando se utiliza con un ajuste de temperatura alta.	Esto se debe a la tecnología de la cocina de inducción.	Es normal, pero el ruido debería reducirse o desaparecer por completo cuando se baja el ajuste de temperatura.
Se oye un ruido de ventilador procedente de la placa de inducción.	La placa de inducción incluye un ventilador de refrigeración integrado para evitar que se recaliente la electrónica. Puede seguir funcionando incluso después de haber apagado la placa de inducción.	Esto es normal y no requiere ninguna acción. No desconecte la placa del enchufe de pared mientras el ventilador esté funcionando.
Las cacerolas no se calientan y se muestra en la pantalla.	La placa de inducción no puede detectar la cacerola porque no es apta para la cocina de inducción.La placa de inducción no puede detectar la cacerola porque es demasiado pequeña para la zona de cocción o no se ha centrado convenientemente sobre ella.	Utilice utensilios de cocina aptos para inducción. Vea la sección «Elegir los utensilios de cocina adecuados».Centre la cacerola y asegúrese de que su base se ajusta al tamaño de la zona de cocción.
La placa de inducción o una zona de cocción se ha apagado inesperadamente, se oye un sonido y se muestra un código de error (normalmente alternando con uno o dos dígitos en la pantalla del temporizador de cocción).	Fallo técnico.	Anote las lotras y números del error, desconecte la placa del enchufe y contacte con un técnico cualificado.

Pantalla de fallos e inspección

Si aparece una anomalía, la placa de inducción entrará automáticamente en el estado de protección y mostrará los correspondientes códigos de protección:

Problema Causas posibles Qué hacer
F3/F4 Fallo del sensor de temperatura de la bobina de inducción		Póngase en contacto con el proveedor.
F9/FA Fallo del sensor de temperatura de IGBT.		Póngase en contacto con el proveedor.
E1/E2	Voltaje de alimentación anormal	Compruebe que la alimentación eléctrica sea normal.Conecte después de que la alimentación eléctrica sea normal.
E3 Alta temperatura del sensor de temperatura de la bobina de inducción		Póngase en contacto con el proveedor.
E5 Alta temperatura del sensor de temperatura IGBT		Vuelva a encender la placa cuando se haya enfriado.

Los fallos indicados anteriormente son los más comunes. No desmonte la unidad usted mismo para evitar peligros y daños a la placa de inducción.

Especificaciones técnicas

Modelo HAIH6IEMCE HAIH6IEMCF
Zonas de cocción	4 zonas	4 zonas
Voltaje de alimentación	220-240 V~, 50-60 Hz	220-240 V~, 50-60 Hz
Potencia eléctrica instalada	6800-7600 W	6800-7600 W
Dimensiones del producto LxAxA (mm)	590X520X213 590X520X213
Dimensiones integrado A×B (mm)	560X490	560X490

El peso y las dimensiones son aproximados. Dado que estamos en constante mejora de nuestros productos, puede que cambiemos las especificaciones y el diseño sin previo aviso.

En cualquier caso, asegúrese de que la placa de inducción esté bien ventilada y la toma y salida de aire no estén bloqueadas. Asegúrese de que la placa de inducción se encuentre en buen estado de funcionamiento. Tal y como se muestra a continuación

Nota: La distancia de seguridad entre la placa y el armario encima de esta debe ser de al menos 760 mm.

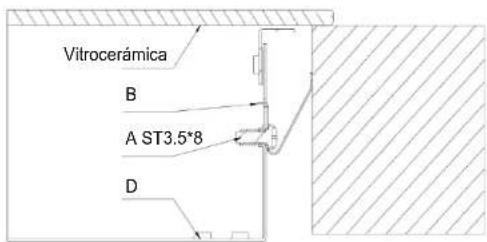

A	B	C	D
Tornillo	Soporte	Orificio para el tornillo	Base inferior

Encimera/armario de cocina

87

Antes de instalar la máquina, asegúrese de que

• La superficie de trabajo sea cuadrada y esté nivelada, y que ningún elemento estructural interfiera con los requisitos de espacio.
• La superficie de trabajo esté fabricada en un material resistente al calor.
• Si la placa se instala encima de un horno, este debe contar con un ventilador de refrigeración integrado.
• La instalación cumpla con todos los requisitos de espacio y las normas y reglamentos aplicables.
• Se incluya un interruptor aislante adecuado que permita una desconexión total de la alimentación eléctrica y esté montado y colocado de manera que se cumpla la normativa y reglamento local en materia de cableado.

El interruptor aislante sea de un tipo aprobado y permita una separación de contacto de espacio de aire de 3 mm en todos los polos (o en todos los conductores [de fase] activos, si las normas locales de cableado permiten esta variación de los requisitos).

- El interruptor aislante esté accesible fácilmente para el cliente con la placa instalada.

• Se consulta a las autoridades locales de construcción y la normativa si hay dudas en cuanto a la instalación.
• Se usan acabados resistentes al calor y fáciles de limpiar (tales como azulejos de cerámica) para las superficies de pared que rodeen la placa.

Cuando haya instalado la placa, asegúrese de que:

• El cable de suministro eléctrico no esté accesible a través de las puertas o cajones del armario.
• Haya un flujo adecuado de aire fresco desde el exterior del armario hasta la base de la placa.
• Si la placa se instala encima de un cajón o espacio de armario, se haya instalado una barrera de protección térmica debajo de la base de la placa.
• El interruptor de aislamiento sea fácilmente accesible para el cliente.

Precauciones

1. La placa de inducción debe instalarla personal o técnicos cualificados. Contamos con profesionales que están a su servicio. No realice ninguna operación usted mismo.
2. La placa no se instalará directamente sobre un lavavajillas, frigorífico, congelador, lavadora o secadora, puesto que la humedad puede dañar la electrónica de la placa.
3. La placa de inducción debe instalarse de manera que se garantice la mejor irradiación de calor para mejorar su fiabilidad.
4. La pared y la zona de calentamiento inducido encima de la superficie de la mesa deben soportar el calor.
5. Para evitar daños, la capa intermedia y el adhesivo deben ser resistentes al calor.

Conectar la placa a la red eléctrica

Esta placa solo debe conectarla a la red eléctrica un profesional cualificado.

Antes de conectar la placa a la red eléctrica, compruebe que:

1. El sistema de cableado doméstico es apto para la potencia necesaria para la placa.
2. El voltaje se corresponde con el valor indicado en la placa nominal.
3. Las secciones de cable del suministro eléctrico pueden soportar la carga especificada en la placa nominal.

Para conectar la placa a la red eléctrica, no utilice adaptadores, reductores o dispositivos de ramificación, puesto que pueden causar un sobrecalentamiento e incendios.

El cable de suministro eléctrico no debe tocar las piezas calientes y debe colocarse de manera que su temperatura no supere los 75 °C en ningún punto.

Compruebe con un electricista si el sistema de cableado doméstico es adecuado y no presenta alteraciones. Cualquier alteración únicamente puede realizarla un electricista cualificado.

La fuente de alimentación debe conectarse, de acuerdo con las normas pertinentes, a un disyuntor monopolar. El método de conexión se muestra a continuación.

• Si el cable está dañado o tiene que reemplazarse, la operación debe realizarla el agente posventa con herramientas adecuadas, para evitar accidentes.
• Si el electrodoméstico se conecta directamente a la red, deberá instalarse un disyuntor omnipolar con un espacio mínimo de 3 mm entre los contactos.
• El instalador debe garantizar que se realiza la conexión eléctrica correcta y que cumple con las regulaciones en materia de seguridad.
• El cable no debe estar doblado ni comprimido.
• Debe comprobarse el cable regularmente y únicamente lo puede reemplazar un técnico autorizado.

ELIMINACIÓN: No elimine este producto como basura municipal sin clasificar. La recogida de este tipo de residuos debe hacerse de forma separada para, en caso necesario, darle un tratamiento especial.

Este aparato está etiquetado de conformidad con la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar una eliminación correcta de este aparato, se ayuda a evitar posibles daños al medio ambiente y a la salud de las personas, peligros que podrían ocasionarse si se eliminara de forma incorrecta.

El símbolo del producto indica que no debe tratarse como basura doméstica normal. Se debe llevar a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Este aparato requiere una eliminación especializada. Para más información sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su ayuntamiento, servicio de basuras domésticas o establecimiento en el que lo adquirió.

Para información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su oficina municipal, servicio de basuras domésticas o el establecimiento en el que adquirió el producto.

1. Zona de 2000 W, boost para 2600 W
2. Zona de 1500 W, boost para 1800 W
3. Zona de 2000 W, boost para 2600 W
4. Zona de 1500 W, boost para 2000 W Zona Flex, 2800W boost para 3500W 5.
5. Placa de vidrio Panel de control

1Control LIGAR/DESLIGAR del extractor

1. Seleccionar la zona de cocción.

Utilizar el temporizador

Utilizar el temporizador como un recordatorio de minutos

Otra zona de cocción continuará funcionando si se ha encendido anteriormente.
