CDX-GT700HD - Radio de coche SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estéreo para auto / Autorradio
Marca	Sony
Modelo	CDX-GT700HD
Dimensiones (Aprox.)	178 x 50 x 160 mm (1-DIN)
Peso	Aprox. 1.2 kg
Alimentación	12 V CC (batería del auto)
Potencia máxima de salida	50 W x 4
Medios reproducibles	CD, CD-R/RW, MP3, WMA
Sintonizador	FM/AM con RDS
Entrada auxiliar	Entrada AUX frontal (3.5 mm)
Controles de audio	Graves, Agudos, Balance, Fader
Pantalla	LCD con retroiluminación
Seguridad	Panel frontal desmontable
Control desde el volante	Compatible (con adaptador)
Mantenimiento	Limpiar con paño suave y seco; evitar disolventes
Repuestos y reparabilidad	Disponible en centros de servicio Sony

Preguntas frecuentes - CDX-GT700HD SONY

¿Cómo reinicio el Sony CDX-GT700HD?

Presione el botón RESET en el panel frontal con un objeto puntiagudo. Esto restablece la configuración de fábrica.

¿Puedo conectar mi teléfono por Bluetooth?

No, este modelo no es compatible con Bluetooth. Use la entrada AUX para conectar dispositivos externos.

¿Cómo configuro el reloj?

Mantenga presionado el botón (CLOCK) hasta que la hora parpadee, luego ajuste con el dial de volumen. Presione nuevamente para configurar los minutos y luego confirme.

¿Qué debo hacer si el CD no se reproduce?

Asegúrese de que el disco esté insertado correctamente y no esté dañado. Use un kit de limpieza de discos. Si el problema persiste, reinicie la unidad.

¿Cómo activo la función RDS?

Presione el botón (AF/TA) para alternar AF (Frecuencias alternativas) y TA (Anuncios de tráfico). RDS se activa automáticamente cuando AF está encendido.

¿Puedo controlar la radio desde mi volante?

Sí, si su vehículo es compatible con controles en el volante, puede usar un adaptador opcional (no incluido). Consulte el manual de instalación para los detalles de cableado.

¿Cuál es el tamaño máximo de unidad USB compatible?

Este modelo no tiene puerto USB. Use CDs o la entrada AUX para la reproducción de audio.

¿Cómo retiro el panel frontal?

Presione el botón (OPEN) para soltar el panel, luego deslícelo hacia la izquierda y jálelo. Guárdelo en el estuche suministrado.

¿Por qué no hay sonido en mis altavoces?

Verifique el cableado de los altavoces y asegúrese de que la unidad esté encendida (sin modo de protección). También verifique el nivel de volumen y la configuración de balance.

¿Cómo limpio la unidad?

Use un paño suave y seco para limpiar el panel frontal. No use alcohol, benceno ni limpiadores abrasivos.

MANUAL DE USUARIO CDX-GT700HD SONY

Manual de instrucciones ____ ES

Para cancelar la pantalla de demostración (DEMO), consulte la página 6.

CDX-GT700HD

http://esupport.sony.com http://www.xplodsony.com/

http://esupport.sony.com http://www.xplodsony.com/

http://esupport.sony.com

http://www.xplodsony.com/

Reproducción de iPod

RC-61 (1 m), RC-62 (2 m)

http://esupport.sony.com http://www.xplodsony.com/

General

Asegúrese de instalar esta unidad en el tablero del automóvil por razones de seguridad. Para realizar la instalación y las conexiones, consulte el manual de instalación y de conexiones suministrado.

Advertencia

HD Radio®

Tecnología HD Radio™ fabricada bajo licencia de iBiquity Digital Corp. Patentes de EE.UU. y otros países. HD Radio™ y el logotipo HD Radio son marcas comerciales exclusivas de iBiquity Digital Corp.

El logotipo “SAT Radio Ready” indica que este producto controla un módulo de sintonizador de radio por satélite (se vende por separado). Si desea obtener más detalles sobre el módulo de sintonizador de radio por satélite, póngase en contacto con el distribuidor Sony autorizado más cercano.

“SAT Radio”, “SAT Radio Ready”, los logotipos de SAT Radio, SAT Radio Ready y todas las marcas relacionadas son marcas comerciales de Sirius XM Radio Inc. y XM Satellite Radio Inc.

ZAPPIN es una marca comercial de Sony Corporation.

Windows Media y el logotipo de Windows son marcas comerciales o marcas comerciales registradas de

Microsoft Corporation en Estados Unidos o en otros países.

iPhone, iPod, iPod classic, iPod nano, y iPod touch son marcas comerciales de Apple Inc., registradas en los Estados Unidos y otros países.

Tecnología de codificación de audio MPEG Layer-3 y patentes bajo licencia de Fraunhofer IIS y Thomson.

Este producto está protegido por los derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o la distribución de esta tecnología fuera de este producto si no se dispone de una licencia de Microsoft o una división autorizada de Microsoft.

Los proveedores de contenidos utilizan la tecnología de gestión de derechos digitales para Windows Media contenida en este dispositivo (“WM-DRM”) para proteger la integridad de su contenido (“Contenido seguro”) para que no se realice un uso inapropiado de su propiedad intelectual, incluyendo el copyright. Este dispositivo utiliza software WM-DRM para reproducir Contenido seguro (“Software WM-DRM”). Si la seguridad del Software WM-DRM de este dispositivo está en peligro, los propietarios del Contenido seguro (“Propietarios del contenido seguro”) pueden solicitar que Microsoft revoque el derecho del Software WM-DRM a adquirir nuevas licencias para copiar, visualizar y/o reproducir Contenido seguro. La revocación no afecta a la capacidad del Software WM-DRM para reproducir contenido no protegido. Se envía al dispositivo una lista del Software WM-DRM revocado cuando descarga una licencia para Contenido seguro de Internet o de un PC. En conjunción con esta licencia, Microsoft puede descargar también listas de revocación en su dispositivo de parte del programa de propietarios de contenidos seguros.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de ajustar la función de desconexión automática (página 21). La unidad se apagará completa y automáticamente en el tiempo establecido después de apagarla, lo cual evita que se agote la batería. Si no ajusta la función de desconexión automática, mantenga presionado OFF hasta que se apague la pantalla cada vez que apague el motor.

Procedimientos iniciales

Discos que se pueden reproducir en esta unidad 6

Restauración de la unidad ..... 6

Cancelación del modo DEMO....6

Preparación del control remoto de tarjeta ..... 6

Ajuste del reloj 6

Extracción del panel frontal....7

Colocación del panel frontal ..... 7

Ubicación de los controles y operaciones básicas

Unidad principal 8

Control remoto de tarjeta RM-X151.....10

Búsqueda de una pista ..... 11

Búsqueda de una pista por nombre — Quick-BrowZer .... 11

Búsqueda de una pista por segmentos — ZAPPIN™ .... 12

Radio

¿Qué es la tecnología HD Radio™? ..... 12

Elementos de la pantalla ..... 12

Almacenamiento y recepción de emisoras ... 13

Almacenamiento automático — BTM .... 13

Almacenamiento manual ..... 13

Recepción de las emisoras almacenadas .... 13

Sintonización automática ..... 13

Acerca de la emisión múltiple FM ..... 13

iTunes Tagging 14

Uso de iTunes Tagging ..... 14

CD

Reproducción de un disco ..... 15

Elementos de la pantalla ..... 15

Reproducción repetida y aleatoria ..... 16

Dispositivos USB

Reproducción de un dispositivo USB ..... 16

Elementos de la pantalla ..... 17

Reproducción repetida y aleatoria ..... 17

iPod

Reproducción en un iPod ..... 18

Elementos de la pantalla.... 19

Ajuste del modo de reproducción ..... 19

Reproducción repetida y aleatoria ..... 19

Utilización directa del iPod — Control de pasajero ..... 20

Otras funciones

Cambio de los ajustes de sonido ..... 20

Ajuste de las características de sonido .... 20

Personalización de la curva de ecualizador — EQ3....21

Definición de los elementos de configuración — SET 21

Uso de equipo opcional.... 22

Equipo de audio auxiliar 22

Información complementaria

Precauciones 23

Notas sobre los discos 23

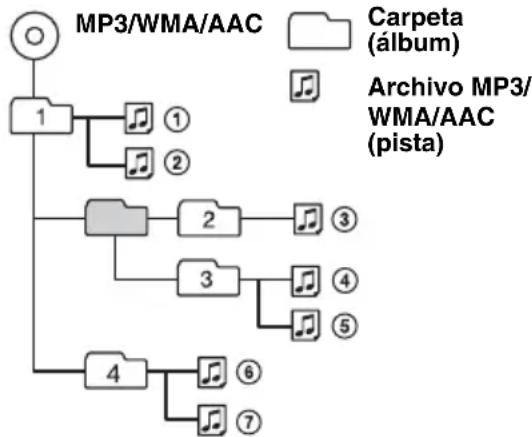

Orden de reproducción de los archivos MP3/WMA/AAC 23

Acerca de iPod 23

Mantenimiento 24

Extracción de la unidad 25

Especificaciones 25

Solución de problemas 26

Mensajes/indicaciones de error 28

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio Web:

http://esupport.sony.com http://www.xplodsony.com/

Proporciona información acerca de:

• Modelos y fabricantes de reproductores de audio digital compatibles
• Archivos MP3/WMA/AAC compatibles

Procedimientos iniciales

Discos que se pueden reproducir en esta unidad

Esta unidad permite reproducir discos CD-DA (incluidos CD TEXT) y CD-R/CD-RW (archivos MP3/WMA/AAC (página 23)).

Tipos de discos	Etiqueta del disco
CD-DA
MP3WMA AAC

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o después de reemplazar la batería del automóvil o de cambiar las conexiones, debe restaurar la unidad.

Extraiga el panel frontal (página 7) y presione el botón RESET (página 8) con un objeto puntiagudo, como por ejemplo un bolígrafo.

Nota

Al presionar el botón RESET, se borra el ajuste del reloj y algunos contenidos memorizados.

Cancelación del modo DEMO

Es posible cancelar la pantalla de demostración que aparece durante el apagado.

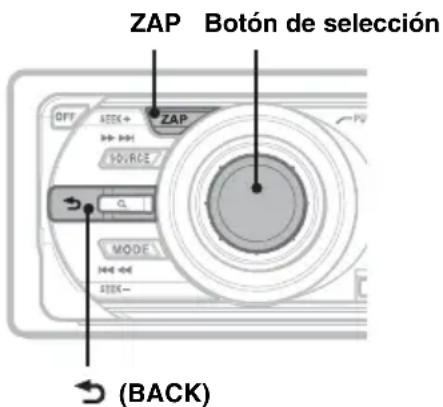

1 Mantenga presionado el botón de selección. Aparecerá la pantalla de ajustes. 2 Presione el botón de selección varias veces hasta que aparezca "DEMO". 3 Gire el selector de control para seleccionar "DEMO-OFF". 4 Mantenga presionado el botón de selección. La configuración finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Preparación del control remoto de tarjeta

Retire la lámina de aislamiento.

Si desea obtener información adicional sobre cómo sustituir la pila, consulte la página 24.

Ajuste del reloj

El reloj emplea una indicación digital de 12 horas.

1 Mantenga presionado el botón de selección. Aparecerá la pantalla de ajustes. 2 Presione el botón de selección varias veces hasta que aparezca "CLOCK-ADJ". 3 Presione SEEK +. La indicación de la hora parpadea. 4 Gire el selector de control para ajustar la hora y los minutos. Para mover la indicación digital, presione SEEK -/+. 5 Una vez ajustados los minutos, presione el botón de selección. El ajuste se completa y el reloj se pone en funcionamiento.

Presione DSPL para que aparezca el reloj. Presione DSPL de nuevo para volver a la pantalla anterior.

Extracción del panel frontal

Es posible extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de la llave de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará solamente si se utiliza el amplificador incorporado.

1 Presione OFF.

La unidad se apagará.

2 Presione OPEN.

El panel frontal se voltea hacia abajo.

3 Deslice el panel frontal hacia la derecha y tire suavemente de su extremo izquierdo.

• No deje caer ni ejerza excesiva presión sobre el panel frontal y el visualizador.
• No someta el panel frontal al calor ni a temperaturas altas o excesiva humedad. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja trasera.
• No extraiga el panel frontal durante la reproducción del dispositivo USB, ya que podrá dañar los datos del USB.

Colocación del panel frontal

Coloque el orificio Ⓐ del panel frontal en el eje Ⓑ de la unidad y, a continuación, presione ligeramente el lado izquierdo hacia adentro. Presione SOURCE en la unidad (o inserte un disco) para utilizarla.

No coloque nada sobre la superficie interior del panel frontal.

Ubicación de los controles y operaciones básicas

Unidad principal

Panel frontal extraído. Este apartado contiene instrucciones acerca de la

ubicación de los controles y las operaciones básicas.

Consulte las páginas indicadas para obtener información detallada.

1 Botón OFF

Para apagar la unidad; detener la fuente.

2 Botón

(BACK)

página 11

Para volver a la pantalla anterior.

3 Botón SOURCE*

Para encender la unidad; para cambiar la fuente (Radio/CD/USB/AUX).

4 Botón ZAP página 12

Para acceder al modo ZAPPIN™.

5 Selector de control/botón de selección página 20, 21

Para ajustar el volumen (girar); para seleccionar elementos de configuración (presionar y girar).

6 Receptor del control remoto de tarjeta

7 Visualizador

8 Botón OPEN página 7, 15

9 Conector USB página 16, 18

Para conectar al dispositivo USB.

10 Botones SEEK +/- CD/USB:

Para omitir pistas (presionar); para omitir pistas en forma continua (presionar y volver a presionar al cabo de 1 segundo y mantener presionado); para retroceder o avanzar una pista rápidamente (mantener presionado).

Radio:

Para sintonizar emisoras en forma automática (presionar); para localizar una emisora en forma manual (mantener presionado).

11 Botón MODE* 1 página 13, 18, 19, 20

Presiónelo para seleccionar la banda de radio (FM/AM) o para seleccionar el modo de reproducción del iPod.

Manténgalo presionado para acceder o cancelar el modo de control del pasajero.

12 Botón Q (BROWSE) página 11

Para acceder al modo Quick-BrowZer.

13 Botón TAG/CAT* 2 página 14

Para recuperar información de la canción emitida en una emisora de radio HD.

①/②: ALBUM -/+ (durante la reproducción de archivos MP3/WMA/AAC) Para saltar álbumes (presionar); saltar álbumes continuamente (mantener presionado).

③: REP*3 página 16, 17, 19

Mejora el sonido comprimido digitalmente, como en el caso de archivos MP3. Para activar la función DM+, ajuste "ON". Para cancelar, ajuste "OFF".

⑥: PAUSE

Para pausar la reproducción. Para cancelar esta función, vuelva a presionarlo.

Radio:

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

15 Botón DSPL (pantalla)/SCRL

(desplazamiento) página 12, 15, 17, 19, 20

Para cambiar los elementos de pantalla (presionar); para desplazar el elemento de la pantalla (mantener presionado).

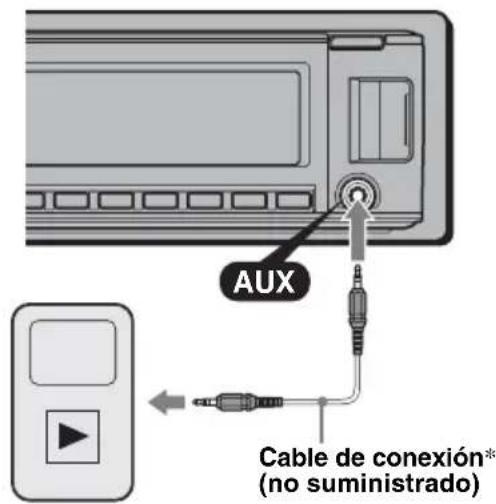

16 Toma de entrada AUX página 22

Para conectar un dispositivo de audio portátil.

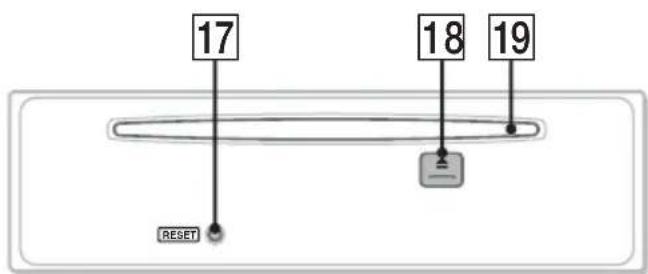

17 Botón RESET página 6

18 Botón ▲ (expulsar)

Para expulsar el disco.

19 Ranura del disco

Inserte el disco (con la etiqueta mirando hacia arriba) y se iniciará la reproducción.

*1 Si hay un sintonizador SAT conectado: cuando se presiona SOURCE, el dispositivo conectado ("XM" o "SR") aparecerá en la pantalla. Además, si pulsa MODE, podrá cambiar la banda del sintonizador SAT.

*2 Si el sintonizador SAT está conectado.

*3 Este botón tiene un punto sensible al tacto.

Nota

Al expulsar o insertar un disco, mantenga desconectado cualquier dispositivo USB para evitar dañar el disco.

Control remoto de tarjeta RM-X151

Retire la película de aislamiento antes de usar la unidad (página 6).

1 Botón OFF

Para apagar la unidad; detener la fuente.

2 Botón SOURCE* 1

Para encender la unidad; para cambiar la fuente (Radio/CD/USB/AUX).

3 Botones ← (I◀◀)/→ (▶▶I)

Para controlar la Radio/CD/USB, de la misma manera que con SEEK -/+ en la unidad.

Es posible ajustar la configuración, los ajustes de sonido, etc. mediante ←→.

4 Botón DSPL (pantalla)

Para cambiar los elementos en pantalla.

5 Botón VOL (volumen) +* 2/-

Para ajustar el volumen.

6 Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

7 Botón SEL (selección)

Funciona igual que el botón de selección de la unidad.

8 Botón MODE* 1

Presiónelo para seleccionar la banda de radio (FM/AM) o para seleccionar el modo de reproducción del iPod.

Manténgalo presionado para acceder o cancelar el modo de control del pasajero.

9 Botones ↑ (+)/↓ (-)

Para controlar el CD/USB, de la misma manera que con ①/② (ALBUM -/+ ) en la unidad.

Es posible ajustar la configuración, los ajustes de sonido, etc. mediante ↑↓.

10 Botón SCRL (desplazamiento)

Para desplazar el elemento de la pantalla.

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

*1 Si hay un sintonizador SAT conectado: cuando se presiona SOURCE, el dispositivo conectado ("XM" o "SR") aparecerá en la pantalla. Además, si pulsa MODE, podrá cambiar la banda del sintonizador SAT. *2 Este botón tiene un punto sensible al tacto.

Nota

Si la unidad está apagada y desaparece la indicación de pantalla, no se podrá utilizar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activarla en primer lugar.

Búsqueda de una pista

Búsqueda de una pista por nombre — Quick-BrowZer

Puede buscar una pista fácilmente en un CD o dispositivo USB por categoría.

1 Presione Q (BROWSE).

La unidad accede al modo Quick-BrowZer y aparece la lista de categorías de búsqueda.

2 Gire el selector de control para seleccionar la categoría de búsqueda deseada y, a continuación, presiónelo para confirmarla.

3 Repita el paso 2 hasta que se seleccione la pista deseada.

Se inicia la reproducción.

Para volver a la pantalla anterior

Presione ↩ (BACK).

Para salir del modo Quick-BrowZer

Presione Q (BROWSE).

Nota

Al acceder al modo Quick-BrowZer, se cancela el ajuste de reproducción repetida/aleatoria.

Búsqueda por omisión de elementos — modo de Omisión

Cuando varios elementos se encuentran dentro de una misma categoría, es posible encontrar el elemento deseado rápidamente.

1 Presione SEEK + en el modo Quick-BrowZer.

Aparecerá la siguiente pantalla.

A Número del elemento actual B Número total de elementos en la capa actual

A continuación, aparecerá el nombre del elemento.

2 Gire el selector de control para seleccionar el elemento deseado o un elemento cercano. Salta en incrementos del 10 % del número total de elementos. 3 Presione el botón de selección. Vuelve a la pantalla del modo Quick-BrowZer y aparece el elemento seleccionado. 4 Gire el selector de control para seleccionar el elemento deseado y presiónelo. Si el elemento seleccionado es una pista empieza la reproducción.

Para cancelar el modo de Omisión

Presione → (BACK) o SEEK -.

Búsqueda de una pista por segmentos — ZAPPIN™

Es posible buscar una pista que desee escuchar mediante la reproducción de pequeños fragmentos de pistas de un CD o dispositivo USB de forma secuencial.

El modo ZAPPIN es adecuado para buscar pistas en el modo de reproducción aleatoria o de repetición aleatoria.

1 Durante la reproducción, presione (ZAP).

Cuando “ZAPPIN” aparece en la pantalla, la reproducción se inicia en un segmento de la pista siguiente.

El segmento se reproduce durante el tiempo establecido y, a continuación, suena un clic y se inicia el segmento siguiente.

Pista

2 Presione el botón de selección o ZAP cuando se reproduzca una pista que desea escuchar.

La pista seleccionada se reproduce normalmente desde el principio. Para buscar una pista de nuevo en el modo ZAPPIN, repita los pasos 1 y 2.

Sugerencias

• Los tiempos de reproducción pueden ser de 6, 9 ó 30 segundos (página 21). Lo que no puede seleccionar es el segmento de la pista que se va a reproducir.
• Presione SEEK +/- o 1/2 (ALBUM -/+ ) en el modo ZAPPIN para omitir una pista o un álbum.
• Para confirmar una pista que se va a reproducir, presione → (BACK).

Radio

¿Qué es la tecnología HD Radio™?

La emisión HD Radio fue aprobada por la Federal Communications Commission en octubre de 2002 como el sistema para la emisión digital en AM y FM en EE.UU.

Las funciones de la tecnología HD Radio incluyen:

• Recepción de radio sin estática y nítida.
• Emisión múltiple FM: la capacidad de emitir varios programas a través de una sola frecuencia FM.
• Una variedad de “servicios de datos”, incluso información basada en texto; nombre del artista, título de la canción, etc., se desplaza por la pantalla del receptor.
• Emisiones digitales en las mismas frecuencias que las emisiones analógicas; los oyentes no necesitan aprenderse un nuevo número de emisora y las estaciones de hoy permanecen en su lugar actual en el selector.

La tecnología HD Radio es desarrollada y tiene licencia de iBiquity Digital Corporation y es admitida por las principales empresas de las industrias de la emisión, de artículos electrónicos y automotriz.

Elementos de la pantalla

La información de HD Radio está disponible en la pantalla.

A Banda de radio

B Frecuencia*, nombre de la emisora, título de la canción, nombre del artista, nombre del álbum, reloj

* Durante la recepción de la emisión digital, aparece “ *” a la izquierda de la indicación de la frecuencia.

Para cambiar el elemento de la pantalla Ⓑ, presione DSPL.

Cuando aparece el nombre de una emisora

©Nombre de la emisora

DFM/AM: recepción de una emisión FM/AM analógica (si antes se recibió una emisión digital)*1

HD: recepción de una emisión FM/AM digital sin programa adicional*

HD1: recepción del programa principal de una emisión FM digital con programa adicional

HD2-8: recepción de un programa adicional de una emisión FM digital

*1 Si no se recibe una emisión digital, aparece "NO NAME".

*2 Para obtener más detalles, consulte "Acerca de la emisión múltiple FM" en página 13.

Nota

Los elementos de la pantalla varían dependiendo del contenido de la emisión.

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice la función BTM (Memoria de la mejor sintonía) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE varias veces hasta que aparezca "TUNER".

Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.

2 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

3 Presione el botón de selección varias veces hasta que aparezca "BTM".

4 Presione SEEK +.

La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos. La unidad emite un pitido al almacenar el ajuste.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (de ① a ⑥) hasta que aparezca "MEM".

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numérico (de ① a ⑥).

Sintonización automática

1 Seleccione la banda y, a continuación, presione SEEK +/- para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado SEEK +/- para localizar la frecuencia aproximada y, a continuación, presione SEEK +/- varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

Acerca de la emisión múltiple FM

Algunas emisoras FM de HD Radio proporcionan un programa principal y programas adicionales (hasta 7) en la misma frecuencia.

“HD1” aparece mientras se muestra el nombre de la emisora cuando se recibe una emisora con programa adicional.

Selección de un programa adicional

Durante la recepción del programa principal, presione SEEK +.

El programa cambia de la manera siguiente:

(Emisora anterior →) Programa principal → Programa adicional 1 → Programa adicional 2... (→ Siguiente emisora)

continúa en la página siguiente →

Presione (SEEK) – para volver a lo anterior.

Si la emisora FM guardada tiene un programa adicional, también puede seleccionarlo al presionar el botón numérico repetidamente hasta recibir el programa adicional que desea.

El programa cambia de la manera siguiente:

Programa principal → Programa adicional 1 → Programa adicional 2... → Programa principal

Nota

Si esta unidad está apagada cuando se selecciona un programa adicional, la próxima vez que se encienda la unidad, se seleccionará el programa principal.

iTunes Tagging

El botón iTunes Tag de esta unidad le permite etiquetar las canciones emitidas por las emisoras HD Radio que le gustan. La información acerca de estas canciones etiquetadas es almacenada por el receptor y se transfiere al iPod. Cuando conecta el iPod a la computadora, iTunes presenta automáticamente las canciones de una nueva lista de reproducción etiquetada de modo que pueda verlas previamente, comprarlas y descargarlas. iTunes Tagging es una gran forma de descubrir nueva música y agregarla a su colección.

Uso de iTunes Tagging

Puede guardar el nombre de una canción emitida por una emisora HD Radio en esta unidad en unos pocos y sencillos pasos.

Después de transferir la información de la canción al iPod conectado a esta unidad, sincronice el iPod con la computadora. Estas canciones aparecerán en una lista de reproducción “Etiquetada” en iTunes, permitiendo la vista previa o la compra con facilidad de canciones.

Para obtener detalles acerca de iTunes Tagging y los modelos compatibles con iTunes Tagging más recientes, visite el sitio web de iTunes en - http://www.apple.com/itunes/

Para obtener detalles acerca de la compra de una canción mediante información “Etiquetada”, visite el sitio web de iTunes en - http://www.apple.com/support/itunes/

Recuperación de información de la canción

El indicador Tag se enciende cuando la información de la canción se emite en una estación HD Radio.

1 Presione TAG cuando esté encendido.

El botón TAG comienza a destellar y la unidad comienza a recibir información de la canción. Después de recuperar la información de la canción, la unidad comienza a guardar los datos y en la pantalla aparece “STORE” durante 2 segundos. El botón TAG destella mientras guarda la información de la canción.

La luz del botón TAG se apaga después de que la unidad termine de guardar la información de la canción.

El botón TAG se vuelve a encender al comienzo de la siguiente canción.

Notas

• Si la información de la canción no está incluida en la emisión de la emisora HD Radio, el indicador Tag no se ilumina.
• Recuperar la información de la canción toma como máximo cerca de 10 segundos.
• Si el botón TAG se presiona justo después del comienzo de una canción, la unidad puede recuperar la información de la canción emitida anteriormente así como de la canción actual.
• Si el botón TAG se presiona justo después del término de una canción, la unidad puede recuperar la información de la próxima canción así como de la canción actual.
• La cantidad máxima de canciones etiquetadas que puede guardar en esta unidad es de 50. Si presiona el botón TAG cuando ya hay guardadas 50 canciones, en la pantalla aparecerá “MEMORY FULL” y no se recuperará la información de la canción.

Transferencia de información de la canción recuperada

Puede transferir información de la canción recuperada y se puede guardar en un iPod mediante esta unidad.

Para obtener detalles acerca de los modelos de iPod compatibles, consulte “Acerca de iPod” en la página 23.

1 Ponga el iPod en el conector de la unidad. La unidad comienza a transferir automáticamente la información de la canción guardada y en la pantalla aparece "TRANSFER" y comienza a destellar durante la transferencia.

Si hay un iPod insertado en la unidad durante la recuperación de una canción etiquetada, la unidad comienza inmediatamente la transferencia de datos al iPod, después de que los datos se guardan.

Cuando la unidad finaliza la transferencia de la información de una canción etiquetada al iPod, los datos guardados se borrarán de la unidad.

Notas

• No retire el iPod ni abra el panel frontal mientras "TRANSFER" esté destellando en la pantalla. La unidad no puede transferir la información de la canción si se retira el iPod.
• Si el iPod conectado no admite iTunes Tagging, la información de la canción no se transferirá, incluso después de que esta unidad guarde los datos y el mensaje "NO SUPRT" aparecerá en la pantalla.
• Si el iPod conectado no tiene suficiente espacio disponible en la memoria, la información de la canción no se transferirá, incluso después de que esta unidad guarde los datos y el mensaje "IPOD FULL" aparezca en la pantalla.

Eliminación de información de la canción etiquetada

Puede eliminar toda la información de una canción etiquetada antes de transferirla al iPod.

1 Presione SOURCE varias veces hasta que aparezca "TUNER". 2 Mantenga presionado el botón de selección. 3 Presione el botón de selección varias veces hasta que aparezca "TAG ERASE". 4 Presione 📣 SEEK +.

Nota

Una vez que se elimine la información de la canción no se puede restaurar.

CD

Reproducción de un disco

1 Presione OPEN. 2 Inserte el disco (con la etiqueta orientada hacia arriba). 3 Cierre el panel frontal. La reproducción se inicia automáticamente.

Expulsión del disco

1 Presione OPEN. 2 Presione ▲. El disco se expulsa. 3 Cierre el panel frontal.

Elementos de la pantalla

A Fuente

B Nombre de la pista*¹, Nombre del disco/artista*¹, Nombre del artista*¹, Número de álbum*², Nombre del álbum*¹, Número de pista/tiempo de reproducción transcurrido, Reloj

*¹ Se muestra la información de un CD TEXT, MP3/WMA/AAC. *² El número del álbum se muestra solamente cuando se cambia de álbum.

Para cambiar los elementos de la pantalla B, presione DSPL.

Sugerencia

Los elementos que se muestran pueden variar en función del modelo, tipo de disco, formato de grabación y ajustes.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

⊂ TRACK pistas en forma repetida.

⊂ ALBUM* álbumes en forma repetida.

SHUF ALBUM* álbumes en orden aleatorio.

SHUF DISC discos en orden aleatorio.

* Cuando se reproduce un archivo MP3/WMA/AAC.

Para volver al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

Dispositivos USB

Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico.

Sitio Web de soporte técnico en línea

http://esupport.sony.com http://www.xplodsony.com/

• Es posible utilizar dispositivos USB de almacenamiento masivo (MSC) y de protocolo de transferencia multimedia (MTP) que cumplan con el estándar USB.
• Los códecs correspondientes son MP3 (.mp3), WMA (.wma) y AAC (.m4a).
• Se recomienda realizar una copia de seguridad de los datos almacenados en los dispositivos USB.

Nota

Conecte el dispositivo USB después de encender la computadora. En función del tipo de dispositivo USB, si lo conecta a la computadora antes de encenderla, es posible que este no funcione correctamente o que se dañe.

Reproducción de un dispositivo USB

1 Deslice la cubierta del dispositivo USB.

2 Conecte el dispositivo USB al conector USB.

Cuando utilice un cable, use el que se ha suministrado para la conexión con el dispositivo USB.

Se inicia la reproducción.

Si ya hay un dispositivo USB conectado, presione SOURCE varias veces hasta que aparezca "USB" para empezar la reproducción.

Presione OFF para detener la reproducción.

Extracción del dispositivo USB

1 Detenga la reproducción del dispositivo USB. 2 Extraiga el dispositivo USB.

Si extrae el dispositivo USB durante la reproducción, es posible que se dañe la información contenida en el dispositivo USB.

Notas

• No utilice dispositivos USB demasiado grandes o pesados, ya que se podrán caer debido a la vibración, o bien, provocar una conexión deficiente.
• No abra el panel frontal durante la reproducción del dispositivo USB, ya que podrá dañar los datos del USB.
• Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.

Elementos de la pantalla

A Fuente

B Nombre de la pista, Nombre del artista, Número de álbum*, Nombre del álbum, Número de pista/tiempo de reproducción transcurrido, Reloj

* El número del álbum se muestra solamente cuando se cambia de álbum.

Para cambiar los elementos de la pantalla Ⓑ, presione DSPL.

Notas

• Los elementos que se muestran variarán en función del tipo de dispositivo USB, el formato de grabación y los ajustes. Para obtener más información, visite el sitio web de soporte técnico.
• El número máximo de datos que se pueden visualizar es el siguiente. – carpetas (álbumes): 128
• archivos (pistas) por carpeta: 500
• No deje un dispositivo USB dentro de un automóvil estacionado, ya que podrían producirse fallas de funcionamiento.
• Es posible que el inicio de la reproducción demore un poco, en función de la cantidad de datos grabados.
• Es posible que no se puedan reproducir archivos DRM (Gestión de derechos digitales).
• Durante la reproducción de un archivo MP3/WMA/AAC de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.
• No es posible reproducir los archivos MP3/WMA/AAC que se indican a continuación.

- archivos con formato de compresión sin pérdida

- archivos protegidos por derechos de autor

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

⊂ TRACK pistas en forma repetida. ⊂ ALBUM álbumes en forma repetida.

SHUF ALBUM: álbumes en orden aleatorio.

SHUF DEVICE: dispositivos en orden aleatorio.

Después de 3 segundos, se completa el ajuste.

Para regresar al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

iPod

Para obtener más información acerca de la compatibilidad de su iPod, consulte “Acerca de iPod” en la página 23 o visite el sitio web de soporte técnico.

En el manual de instrucciones, el “iPod” se utiliza como referencia general para las funciones del iPod en el iPod y el iPhone, salvo que el texto o las ilustraciones especifiquen lo contrario.

Sitio Web de soporte técnico en línea

http://esupport.sony.com http://www.xplodsony.com/

Reproducción en un iPod

Antes de conectar el iPod, baje el volumen de la unidad.

1 Deslice la cubierta del dispositivo USB.

2 Conecte el iPod al conector USB a través del conector de base conectado al cable USB.

El iPod se encenderá automáticamente y la indicación siguiente aparecerá en la pantalla del iPod tal y como se ilustra a continuación.*

Sugerencia

Para ello, le recomendamos que utilice el cable RC-100IP USB (no suministrado).

Las pistas del iPod empiezan a reproducirse automáticamente a partir del punto en el que se detuvo la última reproducción. Si ya hay un iPod conectado, presione SOURCE varias veces hasta que aparezca "USB". ("IPD" aparecerá en la pantalla cuando se reconozca el iPod.)

* En caso de que se conecte un iPod touch o un iPhone, o si la última vez se realizó la reproducción en el iPod en el modo de control de pasajero, el logotipo no aparecerá en la pantalla.

3 Presione MODE para seleccionar el modo de reproducción.

El modo cambia de la manera siguiente: RESUMING → ALBUM → TRACK → PODCAST* → GENRE → PLAYLIST → ARTIST

* Puede que no esté visible dependiendo del ajuste del iPod.

4 Ajuste el volumen.

Presione OFF para detener la reproducción.

Extracción del iPod

1 Detenga la reproducción del iPod.

2 Extraiga el iPod.

Al conectar un iPhone mediante USB, el volumen del teléfono se controla a través del iPhone. Para que el volumen del dispositivo no sea extremadamente alto tras una llamada, durante las llamadas, no lo aumente en la unidad.

Notas

• No extraiga el panel frontal durante la reproducción del iPod, ya que podrá dañar los datos.
• Esta unidad no puede reconocer el iPod a través de un concentrador USB.

Sugerencias

• Si se coloca la llave de encendido en la posición ACC, o si la unidad está encendida, el iPod se recarga.
• Si el iPod se desconecta durante la reproducción, aparecerá "NO DEV" en la pantalla de la unidad.

Modo de reanudación

Cuando el iPod se conecta al conector de base, el modo de esta unidad cambia al modo de reanudación y se inicia la reproducción en el modo ajustado por el iPod.

En el modo de reanudación, no es posible utilizar los botones siguientes.

• ③(REP)
• ④(SHUF)

Elementos de la pantalla

A Indicación de la fuente (iPod) B Nombre de la pista, Nombre del artista, Nombre del álbum, Número de pista/tiempo de reproducción transcurrido, Reloj

Para cambiar los elementos de la pantalla Ⓑ, presione DSPL.

Sugerencia

Si se modifica álbum/podcast/género/artista/lista de reproducción, el número de elemento aparece durante unos instantes.

Nota

Es posible que algunos caracteres almacenados en el iPod no se visualicen correctamente.

Ajuste del modo de reproducción

1 Durante la reproducción, presione MODE.

El modo cambia de la manera siguiente: ALBUM → TRACK → PODCAST* → GENRE → PLAYLIST → ARTIST

* Puede que no esté visible dependiendo del ajuste del iPod.

Omitir álbumes, podcasts, géneros, listas de reproducción y artistas

Para Presione

Omitir	1/2 (ALBUM -/+)[presionar una vez para cada opción]
Omitir en forma continua	1/2 (ALBUM -/+)[mantener presionado hasta llegar al punto deseado]

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir
⊂ TRACK pistas en forma repetida.
⊂ ALBUM álbumes en forma repetida.
⊂ PODCAST podcast en forma repetida.
⊂ ARTIST artistas en forma repetida.
⊂ PLAYLIST listas de reproducción en forma repetida.
⊂ GENRE género en forma repetida.
SHUF ALBUM álbumes en orden aleatorio.
SHUF PODCAST podcast en orden aleatorio.
SHUF ARTIST artistas en orden aleatorio.
SHUF PLAYLIST	listas de reproducción en orden aleatorio.
SHUF GENRE	género en orden aleatorio.
SHUF DEVICE	dispositivos en orden aleatorio.

Después de 3 segundos, se completa el ajuste.

Para volver al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

Utilización directa del iPod — Control de pasajero

Puede utilizar directamente un iPod conectado al conector de base.

1 Durante la reproducción, mantenga presionado MODE.

Aparece “MODE IPOD” y podrá utilizar el iPod directamente.

Para cambiar el elemento en pantalla

Presione DSPL.

Los elementos en pantalla cambian de la manera siguiente:

Nombre de la pista → Nombre del artista →

Nombre del álbum → MODE IPOD → Reloj

Para salir del modo de control de pasajero

Mantenga presionado MODE.

A continuación, aparecerá “MODE AUDIO” y el modo de reproducción cambiará a “RESUMING”.

Notas

• Sólo es posible ajustar el volumen en la unidad.
• Si se cancela este modo, el ajuste de repetición se desactivará.

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características de sonido

1 Presione el botón de selección varias veces hasta que aparezca el elemento deseado. 2 Gire el selector de control para ajustar el elemento seleccionado. 3 Presione → (BACK).

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

EQ3

Seleccione una curva del ecualizador entre 7 tipos de música (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM u OFF).

DSO (Organizador de sonido de baja frecuencia dinámico)

Permite crear un campo de sonido más ambiental.

Para seleccionar el modo DSO: “1”, “2”, “3” o “OFF”. Cuanto mayor sea el número, mejor será el efecto.

LOW*1, MID*1, HI*1 (página 21)

BAL (Balance)

Permite ajustar el balance de sonido entre los altavoces derecho e izquierdo.

FAD (Equilibrio)

Permite ajustar el nivel relativo entre los altavoces frontal y posterior.

SUB *2 (Volumen del altavoz potenciador de graves)

Permite ajustar el volumen del altavoz potenciador de graves.

AUX*3 (Nivel AUX)

Permite ajustar el volumen de cada equipo auxiliar conectado: “+18 dB” – “0 dB” – “-8 dB”.

Este ajuste elimina la necesidad de ajustar el nivel de volumen entre fuentes.

*1 Si está activado EQ3. *2 "ATT" aparece con el ajuste más bajo y puede ajustarse hasta con 21 intervalos. *3 Si está activada la fuente AUX (página 22).

Personalización de la curva de ecualizador — EQ3

“CUSTOM” de EQ3 le permite realizar sus propios ajustes en el ecualizador.

1 Seleccione una fuente y presione el botón de selección varias veces para seleccionar "EQ3". 2 Gire el selector de control para seleccionar "CUSTOM". 3 Presione el botón de selección varias veces hasta que aparezca "LOW", "MID" o "HI". 4 Gire el selector de control para ajustar el elemento seleccionado.

El nivel de volumen puede ajustarse en intervalos de 1 dB entre -10 dB y +10 dB.

Repita los pasos 3 y 4 para ajustar la curva de ecualizador.

Para restaurar la curva de ecualizador ajustada en fábrica, mantenga presionado el botón de selección antes de que finalice el ajuste.

5 Presione → (BACK).

El ajuste finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Sugerencia

También es posible ajustar otros tipos de ecualizador.

Definición de los elementos de configuración — SET

1 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

2 Presione el botón de selección varias veces hasta que aparezca el elemento deseado.

3 Gire el selector de control para seleccionar el ajuste (por ejemplo, "ON" u "OFF").

4 Mantenga presionado el botón de selección.

La configuración finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Nota

Los elementos que se muestran en pantalla variarán en función de la fuente y del ajuste.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

CLOCK-ADJ (Ajuste del reloj) (página 6)

BEEP

Activa el sonido de los pitidos: "ON", "OFF".

AUX-A* (Audio AUX)

Activa la pantalla de fuente AUX: "ON", "OFF" (página 22).

AUTO OFF

Desconecta la alimentación automáticamente una vez transcurrido un período de tiempo deseado cuando la unidad está apagada: "NO", "30S" (segundos), "30M" (minutos), "60M" (minutos).

DEMO (Demostración)

Activa la demostración: "ON", "OFF".

DIMMER

Cambia el brillo de la pantalla.

- “AT”: para que la pantalla se atenúe automáticamente al encender la luz. (Disponible únicamente si la antena monitorizada de iluminación está conectada.)

- "ON": para atenuar la pantalla.

- "OFF": para desactivar el atenuador.

CONTRAST

Permite ajustar el contraste de la pantalla. El nivel de contraste puede ajustarse en 7 pasos.

ILLUMI (Iluminación)

Permite cambiar el color de la iluminación: "ILLUMI-1", "ILLUMI-2".

M.DSPL (Desplazamiento de indicaciones)

Selecciona el modo de desplazamiento de indicaciones.

- “SA”: para mostrar patrones en movimiento y el analizador de espectro.

- "ON": para desplazar los elementos.

- “OFF”: para desactivar el indicador de movimiento.

A.SCRL (Desplazamiento automático)

Permite desplazarse por los elementos de la pantalla automáticamente: "ON", "OFF".

ZAP.TIME (Tiempo de Zappin)

Permite seleccionar el tiempo de reproducción de la función ZAPPIN.

- “ZAP.TIME-1 (unos 6 segundos)”,

"ZAP.TIME-2 (unos 9 segundos)",

"ZAP.TIME-3 (unos 30 segundos)".

LPF (Filtro de paso bajo)

Selecciona la frecuencia de corte del altavoz potenciador de graves: "OFF", "80Hz",

“100Hz”, “120Hz”, “140Hz”, “160Hz”.

continúa en la página siguiente →

LPF NORM/REV (Filtro de paso bajo normal/invertido)

Selecciona la fase del altavoz potenciador de graves: "NORM", "REV".

HPF (Filtro de paso alto)

Selecciona la frecuencia de corte del altavoz frontal/posterior: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".

LOUD (Sonoridad)

Refuerza los graves y agudos para proporcionar un sonido más nítido en niveles de volumen bajos: "ON", "OFF".

BTM (página 13)

TAG ERASE (página 15)

* Cuando la unidad está apagada.

Uso de equipo opcional

Equipo de audio auxiliar

Si conecta un dispositivo de audio portátil opcional a la toma de entrada AUX (minitoma estéreo) de la unidad y simplemente selecciona la fuente, podrá escuchar por los altavoces del automóvil. Puede ajustar cualquier diferencia en el nivel de volumen entre la unidad y el dispositivo de audio portátil. Siga este procedimiento:

Conexión del dispositivo de audio portátil

1 Apague el dispositivo de audio portátil. 2 Baje el volumen de la unidad. 3 Conéctelo a la unidad.

* Asegúrese de utilizar una clavija recta.

Ajuste del nivel de volumen

Asegúrese de ajustar el volumen de cada equipo de audio conectado antes de la reproducción.

1 Baje el volumen de la unidad. 2 Presione SOURCE varias veces hasta que aparezca "AUX". Luego aparecerá "AUX FRONT IN". 3 Inicie la reproducción en el dispositivo de audio portátil con un volumen moderado. 4 Seleccione el volumen habitual en la unidad. 5 Ajuste el nivel de entrada (página 20).

Información complementaria

Precauciones

• Deje que la unidad se enfríe antes de usarla si el automóvil ha estado estacionado bajo la luz directa del sol.
• La antena motorizada se extiende automáticamente.

Condensación de humedad

Si se produce condensación de humedad en el interior de la unidad, extraiga el disco y espere una hora aproximadamente hasta que se haya evaporado la unidad. De lo contrario, la unidad no funcionará correctamente.

Para mantener una alta calidad de sonido

No derrame ningún tipo de líquido sobre la unidad o los discos.

Notas sobre los discos

- No exponga los discos a la luz solar directa ni a fuentes de calor como, por ejemplo, conductos de aire caliente, ni los deje en el automóvil estacionado bajo la luz solar directa.

- Antes de reproducir los discos, límpielos con un paño de limpieza disponible en el mercado. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes ni productos de limpieza disponibles en el mercado.

- Esta unidad se diseñó para reproducir discos que cumplen con el estándar Compact Disc (CD). Los DualDisc y otros discos de música codificados con tecnologías de protección de derechos de autor no cumplen el estándar Compact Disc (CD), por lo que no podrán reproducirse con esta unidad.

- Discos que NO se pueden reproducir en esta unidad

• Discos con etiquetas, autoadhesivos o cinta adhesiva o papel enganchados. Si utiliza este tipo de discos, puede provocar una falla de funcionamiento o dañar el disco. – Discos con formas no estandarizadas (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad.
• Discos de 8 cm.

Notas sobre los discos CD-R/CD-RW

- Cantidad máxima de: (solamente CD-R/CD-RW) – carpetas (álbumes): 150 (incluida la carpeta raíz)

– archivos (pistas) y carpetas: 300 (si los nombres de archivo o carpeta contienen muchos caracteres, este número puede ser inferior a 300) – caracteres que se pueden visualizar en el nombre de una carpeta/archivo: 32 (Joliet)/64 (Romeo)

- Si un disco multisesión empieza con una sesión CD-DA, se reconoce como un disco CD-DA y las otras sesiones no se reproducen.

- Discos que NO se pueden reproducir en esta unidad

• CD-R/CD-RW de calidad de grabación deficiente.
• CD-R/CD-RW grabados con un dispositivo de grabación no compatible.
• CD-R/CD-RW no finalizados correctamente.
• CD-R/CD-RW que no se hayan grabado en formato CD de música o en formato MP3 que cumpla la norma ISO9660 nivel 1/nivel 2, Joliet/Romeo o multisesión.

Orden de reproducción de los archivos MP3/WMA/AAC

Acerca de iPod

- Puede conectarse a los siguientes modelos de iPod. Actualice sus dispositivos iPod a la última versión de software antes de utilizarlos.

Made for

• iPod touch (2ª generación)
• iPod touch (1ª generación)
• iPod classic
• iPod con video
• iPod nano (5ª generación)
• iPod nano (4ª generación)
• iPod nano (3ª generación)
• iPod nano (2ª generación) *2
• iPod nano (1ª generación) *1 *2
• iPhone 3GS
• iPhone 3G
• iPhone

*1 La función de control del pasajero no se encuentra disponible en el modelo de iPod nano 1ª generación ni en el iPod con video. *2 iTunes Tagging no se encuentra disponible en los modelos de iPod nano 1ª generación, 2ª generación ni en el iPod con video.

continúa en la página siguiente →

• “Made for iPod” y “Made for iPhone” indican que un accesorio electrónico se diseñó para conectarse específicamente a los dispositivos iPod y iPhone respectivamente, y que el fabricante obtuvo la certificación necesaria para que cumpla con los estándares de rendimiento de Apple.
• Apple no es responsable del funcionamiento de este dispositivo o de su cumplimiento con los estándares de seguridad y regulatorios.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto de tarjeta

En condiciones normales, la pila dura aproximadamente 1 año. (La duración puede ser menor en función de las condiciones de uso.) El alcance del control remoto de la tarjeta disminuye a medida que se agota la pila. Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalarla.
• No sujete la pila con pinzas metálicas, ya que podría producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente.

No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si el fusible vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, consulte con el distribuidor Sony más cercano.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para evitar esta situación, extraiga el panel frontal (página 7) y limpie los conectores con un hisopo de algodón. Realice esta operación con suavidad. De lo contrario, los conectores podrían resultar dañados.

Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 7). ② Sujete el marco de protección por ambos bordes y extráigalo.

2 Extraiga la unidad.

①Inserte las dos llaves de liberación simultáneamente hasta escuchar un clic.

②Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla del marco.

Sección del sintonizador

FM

Rango de sintonización: de 87,5 a 107,9 MHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz

Sensibilidad útil: 8 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido:

71 dB (mono)

80 dB (Emisión HD Radio)

Separación a 1 kHz:

50 dB (Emisión convencional)

80 dB (Emisión HD Radio)

Respuesta de frecuencia:

de 20 a 15 000 Hz (Emisión convencional)

de 20 a 20 000 Hz (Emisión HD Radio)

AM

Rango de sintonización: de 530 a 1 710 kHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz

Sensibilidad: 26 μV

Sección del reproductor de CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: de 10 a 20 000 Hz

Fluctuación y trémolo: inferior al límite medible

Sección del reproductor USB

Interfaz: USB (velocidad máxima)

Corriente máxima: 500 mA

Sección del amplificador de potencia

Salidas: salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoces: de 4 a 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (frontal/posterior)

Terminal de salida de altavoz potenciador de graves (mono)

Terminal de control del relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de entrada de control BUS

Terminal de entrada de audio BUS

Terminal de entrada del control remoto

Terminal de entrada de la antena

Terminal de control ATT de teléfono

Terminal de control de iluminación

Toma de entrada AUX (minitoma estéreo)

Conector de entrada de señal USB

Controles de tono:

Requisitos de alimentación: batería de automóvil de cc 12 V (masa negativa (tierra))

Dimensiones: aprox. 178 × 50 × 182 mm (an/al/prf)

Dimensiones de montaje: aprox. 182 × 53 × 162 mm (an/al/prf)

Peso: aprox. 1,3 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X151

Componentes de instalación y conexiones (1 juego)

Equipo y accesorios opcionales:

Cable BUS (suministrado con un cable con terminales RCA):

RC-61 (1 m), RC-62 (2 m)

Selector de fuente: XA-C40

Selector AUX-IN: XA-300

Cable de conexión USB para iPod: RC-100IP

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Pídale información detallada.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Los chasis impresos no contienen retardantes de llama halogenados.
• Para el material de relleno y protección se ha utilizado papel.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Si no se resuelve el problema, visite el siguiente sitio web de soporte técnico.

Sitio Web de soporte técnico en línea

http://esupport.sony.com http://www.xplodsony.com/

Generales

La unidad no recibe alimentación.

• Revise la conexión o el fusible.
• Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto. →Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

No se emite el sonido.

• La función ATT está activada o la función ATT de teléfono (cuando se conecta el cable de interfaz de un teléfono para automóvil al cable ATT) está activada.
• La posición del control de equilibrio “FAD” no está ajustada para un sistema de 2 altavoces.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 21).
• Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

• Presionó el botón RESET. →Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de fuente de alimentación o la batería, o no están conectados correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha ruido cuando se cambia la posición de la llave de encendido.

Los cables no se conectaron de forma correcta al conector de alimentación auxiliar del automóvil.

Durante la reproducción o la recepción, el modo demostración se inicia.

Si no se realiza ninguna operación durante 5 minutos y la opción “DEMO-ON” está ajustada, se iniciará el modo de demostración.

Las indicaciones desaparecen de la pantalla o no aparecen en ella.

• El atenuador está ajustado en “DIMMER-ON” (página 21).
• La pantalla se apaga si mantiene presionado OFF. → Mantenga presionado OFF en la unidad hasta que se ilumine la pantalla.
• Los conectores están sucios (página 24).

Los elementos de pantalla no se desplazan.

• Puede que los elementos de la pantalla con muchos caracteres no se desplacen.
• “A.SCRL” está ajustado en “OFF”. →Ajuste “A.SCRL-ON” (página 21). → Mantenga presionado DSPL (SCRL).

La función de desconexión automática no funciona.

La unidad está encendida. La función de desconexión automática se activa después de apagar la unidad.

→Apague la unidad.

La función DSO no está disponible.

Según el tipo de interior del automóvil o el tipo de música, DSO puede no producir el efecto deseado.

Recepción de radio

No es posible recibir las emisoras. Hay ruidos que obstaculizan el sonido.

• La conexión no es correcta. →Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de fuente de alimentación del amplificador de señal de la antena del automóvil (solamente cuando el automóvil tenga una antena de FM/AM integrada en el cristal posterior o lateral). →Compruebe la conexión de la antena del automóvil. →Si la antena motorizada no se extiende, compruebe la conexión del cable de control de la antena motorizada. →Cuando el modo DSO está activado, el sonido se escucha ocasionalmente con ruido. Ajuste el modo DSO en “OFF” (página 20).

No es posible utilizar la sintonización programada.

• Almacene la frecuencia correcta en la memoria.
• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

La señal de emisión es demasiado débil.

→Use la sintonización manual.

Durante la recepción de FM, la indicación "ST" parpadea.

Sintonice la frecuencia con precisión.

Se producen saltos o repeticiones del sonido.

Esto puede suceder mientras esta unidad cambia de la señal analógica a la señal digital o viceversa, debido a que la estación de radio no sincroniza la señal.

El programa adicional no se puede almacenar.

Se guardó el programa principal de la frecuencia, incluso si guardó un programa adicional.

Reproducción de CD

No es posible insertar el disco.

• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o de forma incorrecta.

No se inicia la reproducción.

• Disco defectuoso o sucio.
• Los discos CD-R/CD-RW no son para audio (página 23).

No es posible reproducir archivos MP3/WMA/AAC.

El disco no es compatible con el formato y la versión de MP3/WMA/AAC. Para obtener más información acerca de los discos y formatos que se pueden reproducir, visite el sitio web de soporte técnico en línea.

Los archivos MP3/WMA/AAC tardan más tiempo en reproducirse que los demás.

El inicio de la reproducción de los siguientes discos tarda algo más de tiempo.

– disco grabado con una estructura de árbol complicada. – disco grabado en Multi Session. – disco al que es posible añadir datos.

Se producen saltos de sonido.

• La instalación no es correcta. →Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.
• Disco defectuoso o sucio.

Los botones de operación no funcionan. El disco no se expulsa.

Presione el botón RESET (página 6).

Reproducción USB

No es posible reproducir elementos a través de un concentrador USB.

Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB.

No se pueden reproducir elementos.

Un dispositivo USB no funciona.

→Vuelva a conectarlo.

El dispositivo USB tarda en reproducirse.

El dispositivo USB contiene archivos con una estructura de árbol compleja.

Suena un pitido.

El dispositivo USB se ha desconectado durante la reproducción.

→Antes de desconectar un dispositivo USB, asegúrese de que se ha detenido la reproducción para proteger los datos.

El sonido es discontinuo.

Es posible que la discontinuidad del sonido se deba a una tasa alta de bits de más de 320 kbps.

Mensajes/indicaciones de error

CHECKING

La unidad está confirmando la conexión de un dispositivo USB.

→Espere mientras finaliza el proceso de confirmación de la conexión.

- El disco está sucio o se insertó al revés. →Límpielo o insértelo de forma correcta.

- Se insertó un disco vacío.

- No es posible reproducir el disco debido a un problema. →Inserte otro disco.

- El dispositivo USB no ha sido reconocido automáticamente. →Conéctelo nuevamente.

- Presione ▲ para extraer el disco.

FALLO (se ilumina hasta que se presiona algún botón.)

La conexión de los altavoces y amplificadores es incorrecta.

→Consulte el manual de instalación/conexiones de este modelo para revisar la conexión.

FALLO (se ilumina durante 1 segundo aproximadamente.)

- Cuando se conectó el sintonizador SAT, se produjo un error al almacenar una emisora de radio SAT en un número de presintonía. →Asegúrese de recibir la emisora que desea almacenar e inténtelo de nuevo.

- Se produjo un error al transferir la información de la canción.

- Se seleccionó “TAG ERASE” mientras se guardaba la información de otra canción. →Inténtelo de nuevo.

HUB NO SUPRT (HUB no compatible)

El concentrador USB no es compatible con esta unidad.

No hay espacio en la memoria del iPod durante la transferencia de la información de la canción.

Se presionó TAG con 50 canciones etiquetadas ya guardadas.

NO DEV (No hay dispositivo)

Se seleccionó USB sin que esté conectado un dispositivo USB. Se ha desconectado un dispositivo USB o un cable USB durante la reproducción.

→Asegúrese de conectar un dispositivo USB y un cable USB.

NO MUSIC

El disco o dispositivo USB no contiene ningún archivo de música.

→Inserte un CD de música en esta unidad.

→Conecte un dispositivo USB que contenga algún archivo de música.

NO NAME

Radio:

Cuando esta unidad recibe una emisión analógica (si nunca se ha recibido una emisión digital), el nombre de la emisora no aparece.

Algunas emisoras de radio no proporcionan esta información.

CD/USB:

No se grabó un nombre de disco/álbum/artista/pista en la pista.

NO INFO (No hay información)

Cuando esta unidad recibe una emisión analógica, el título de la canción/nombre del artista/nombre del álbum no aparece.

Algunas emisoras de radio no proporcionan esta información.

LINKING

La recepción del programa adicional se interrumpió.

OFFSET

Es posible que se haya producido una falla interna.

→Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

OVERLOAD

El dispositivo USB está sobrecargado.

→Desconecte el dispositivo USB y, a continuación, presione SOURCE para cambiar la fuente.

→Indica que el dispositivo USB está fuera de servicio, o que hay un dispositivo incompatible conectado.

PREV STORED (Almacenada previamente)

Se presionó TAG cuando la misma información de la canción ya estaba guardada.

READ

La unidad está leyendo toda la información de pistas y de álbumes del disco.

→Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Es posible que demore más de un minuto en función de la estructura del disco.

RESET

No es posible utilizar la unidad o el dispositivo USB debido a un problema.

→Presione el botón RESET (página 6).

STORE FAIL

Nuevamente se intentó recuperar la información de la canción cuando ya se estaba recuperando información de la canción.

STORING

Se presionó TAG mientras se recuperaba información de la canción.

TAG NO SUPRT (Tagging no compatible)

Se conectó un iPod no compatible con iTunes Tagging a la unidad que tiene guardada la información de la canción.

USB NO SUPRT (USB no compatible)

El dispositivo USB conectado no es compatible.

Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico.

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco, por lo que no es posible continuar.

No se puede mostrar el carácter con la unidad.

Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.
