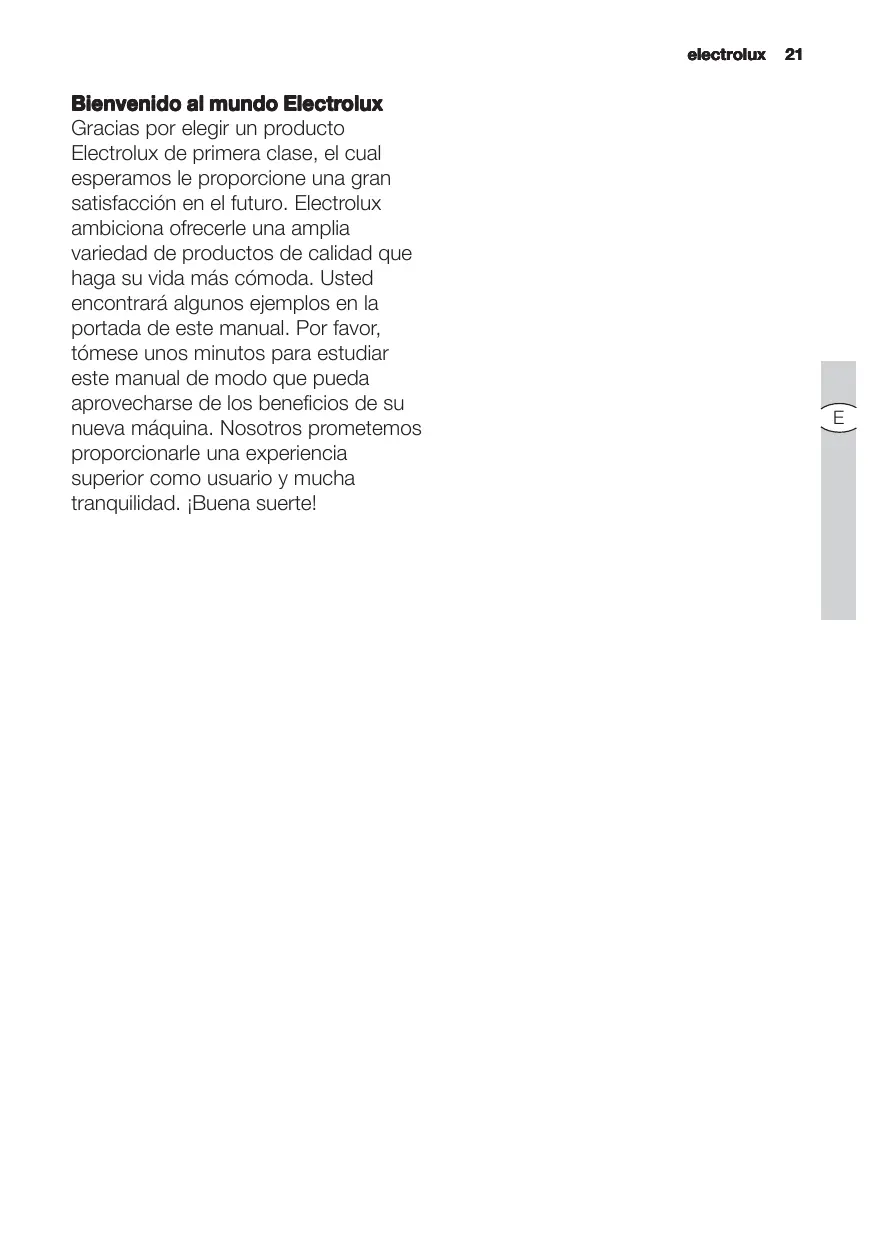

Bienvenido al mundo Electr olux Electrolux Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una amplia variedad de productos de calidad que haga su vida más cómoda. Usted encontrará algunos ejemplos en la portada de este manual. Por favor, tómese unos minutos para estudiar este manual de modo que pueda aprovecharse de los beneficios de su nueva máquina. Nosotros prometemos proporcionarle una experiencia superior como usuario y mucha tranquilidad. ¡Buena suerte!

• Indice Recomendaciones de seguridad p. 22
• Descripción del aparato p. 24
• Funcionamiento de la campana p. 25
• Mantenimiento y cuidado p. 27
• Accesorios especiales p. 30
• Instalación p. 31

En este manual se utiliza los siguientes simbolos : Informaciones importantes que corresponden a la seguridad personal e informaciones para evitar daños al aparato. Informaciones generales y consejos : Informaciones sobre la conservación ambiental. electrolux recomendaciones de seguridad

Recomendaciones de seguridad

• En caso de funcionamiento de aspiración, salida libre, el tubo de descarga debe tener el mismo diámetro del anillo de conexión. Atención: tubo no suministrado, se puede adquirir separadamente.

• La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
• Atención! Atención!No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
• Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.
• El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsable para vuestra seguridad.
• Los niños deben ser controlados para evitar que jueguen con el aparato.

• Nunca utilizar la campana sin la parrilla correctamente montada!
• La campana no debe nunca ser utilizada como plano de apoyo solo si es expresamente indicado.
• El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
• El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
• Es prohibido cocinar alimentos con llama alta por debajo de la campana.
• El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
• Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
• En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.
• La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)
• No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

electr olux recomendaciones de seguridad electrolux

• No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
• Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/ EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. electrolux descripción del aparato

Descripción del aparato

• La campana viene fornida, en versión filtrante a recírculo interno (filtro a carbones activos en dotación), pero puede ser utilizada quitando el filtro a carbones activos, en versión aspirante a evacuado externo. S>150 cm² Funcionamiento extractor
• El aire se extrae al exterior mediante un tubo conectado al anillo de conexión..
• Para un mejor rendimiento , el tubo tiene que tener el mismo diámetro que el orificio de salida.

Funcionamiento extractor Funcionamiento de rrecir ecir culación ecirculación

• El filtro de carbón filtra el aire que pasa de nuevo a la cocina a través de la rejilla superior de la chimenea de aspiración.
• Para esta función, es necesario un filtro de carbón activo original (véase el párrafo «Accesorios especiales»). Funcionamiento de rrecir ecir culación ecirculación

electr olux funcionamiento de la campana electrolux Funcionamiento de la campana

• La campana está dotada de velocidad regulable. Se aconseja activar la campana unos minutos antes de comenzar la cocción y dejarla en marcha hasta 15 minutos después de finalizar para eliminar completamente los olores.
• Los interruptores se encuentran en el frontal del aparato.

• Función on-of on-offf motor motor.. 1 se enciende o se apaga el motor. Cuando se enciende Presionando la tecla nr.1 la campana inicia automáticamente la tercera velocidad.
• 6 velocidad. La velocidad se puede seleccionar por medio de las teclas nr. 2 y nr. 3 y puede ser visualizada en la apropiada pantalla. Es posible variar la configuración de la 6 velocidad de modalidad intensiva ‘H’, pantalla titilante, a modalidad normal ‘L’, para realizarlo es suficiente pulsar la tecla 5 (lamp) durante 5 segundos.Esta operación debe ser hecha con el motor apagado.
• Función temporizador temporizador.. Sirve para el apagado del programa de motor y luces después de 10 minutos de la activación de la función que se activa pulsando la tecla nr. 4. cuando el temporizador se ha activado en el visualizador titila un punto abajo a la derecha.
• Función on-of on-offf luz. Pulsando la tecla nr. 5 se enciende o se apaga la luz. electrolux funcionamiento de la campana

• Funciones particular particulares. Lòs mandos electrónicos instalados en vuestra campana aspirante están dotados de funcionalidades avanzadas de ayuda para el mantenimiento y para la buena utilización del producto. os metálicos.
• Indicación necesidad de limpiar los filtr filtros Cada 40 horas de empleo, el microprocesor, corazón del sistema, señalará por medio de una “a” titilante en el visualizador la necesidad de limpiar los filtros metálicos antigrasa, esto es para garantizar una mejor aspiración y una mejor higiene ambiental. Para borrar el mensaje de advertencia una vez que se han limpiados los filtros se debe, con la campana completamente apagada, tener presionada la tecla nr. 2 más de 5 segundos. Cuando se pulsa la tecla aparecerá en el visualizador la letra “a”, cuando habrán pasado los 5 segundos la misma desaparecerá y el microprocesador comenzará nuevamente a contar las 40 horas para un nuevo mensaje de advertencia. os de carbón (si están montados).
• Indicación necesidad de sustituir los filtr filtros Si la campana aspirante que habeis comprado se utiliza en la versión filtrante y utiliza por lo tanto filtros de carbón para la depuración de los humos aspirados, es necesario antes de todo advertir al microprocesador del sistema electrónico que tiene bajo dominio un aparato en función filtrante. Para realizar ésto, con la campana completamente apagada, tener presionado por más de 5 segundos la tecla nr. 4 cuando se presiona la tecla aparece en el visualizador un “-” (indica que la campana no utiliza el filtro de carbón) que después de 5 segundos se vuelve una “c” (indica que la campana utiliza el filtro de carbón). Desde este momento el microprocesador cada 80 horas de utilización indicará la sustitución del filtro de carbón usado haciendo titilar en el visualizador una “c”. Ésto sirve para garantizar una mejor aspiración y una mejor higiene ambiental. Para borrar el mensaje de advertencia una vez que se han sustituidos los filtros de carbón se debe, con la campana completamente apagada, tener presionada la tecla nr. 3 por más de 5 segundos. Cuando se presiona la tecla aparecerá en el visualizador la letra “c”, cuando habrán pasado los 5 segundos, esta desaparecerá y el microprocesor comenzará nuevamente a contar las 80 horas para un nuevo mensaje de advertencia.

electr olux mantenimiento y cuidado electrolux Mantenimiento y cuidado Antes de rrealizar ealizar cualquier operación de limpieza o mantenimiento, desconecte ed eléctrica desenchufándola o desconectando el interruptor la campana de la rred general de la vivienda.

Filtr o grasa Filtro

• El propósito del filtro antigrasas es la absorción de partículas de grasa que se forman durante la cocción y éste debe utilizarse siempre, sea en modo extractor al exterior o en modo de recirculación interna. El filtro antigrasa metálico tiene que extraerse y lavarse a mano o en el lavavajillas cada cuatro semanas. Extracción del filtr o antigrasa metálico filtro
• Accionar la manilla y desenganchar el filtro hacia abajo. Lavado a mano Sumergir el filtro antigrasa en agua caliente con un detergente desengrasante y dejarlo sumergido durante una media hora antes de aclararlo con abundante agua caliente. Si es necesario, repetir el procedimiento. Volver a montar el filtro antigrasa cuando esté seco. Lavavajillas Poner el filtro antigrasa en el lavavajillas. Seleccionar el programa de lavado más enérgico y la temperatura más elevada (al menos 65°C). Si es necesario, repetir el procedimiento. Montar el filtro cuando esté seco. Con el lavado en lavavajillas, el filtro antigrasa puede decolorarse ligeramente pero no pierde su eficacia.

• Limpiar el alojamiento interior del filtro exclusivamente con una solución de detergente y agua caliente (no utilizar detergentes cáusticos, polvo abrasivo o cepillos). electrolux mantenimiento y cuidado

Filtr o de carbón activado Filtro

• El filtro de carbón activado solo se utiliza para la función de recirculación.
• Instalar siempre un filtro de carbón activado original. (véase el párrafo «Accesorios especiales»). o de carbón
• Sustitución del filtr filtro

• El filtro de carbón NO puede lavarse o reciclarse. El filtro de carbón tiene que ser reemplazado cada 4 meses cuando la campana se usa normalmente.
• Montaje Extraiga el filtro de grasas Aplicar uno por lado para cubrir ambas rejillas de protecciòn del rotor del motor, después girar en sentido horario. Vuelva a colocar el filtro de grasas.
• Para el desmontaje desmontaje, efectuar las operaciones anteriores en orden inverso.

• Cuando se vaya a pedir un filtro de recambio, indicar el modelo y el número de producto. Estos datos pueden leerse en la placa de características colocada en la parte interna del aparato.
• El filtro de carbón activado puede solicitarse al servicio de asistencia técnica.

electr olux mantenimiento y cuidado electrolux Atención

• De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
• El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas. Sustitución de la bombillas

• Desconectar el aparato de la alimentación eléctrica.
• Antes de tocar las bombillas asegurarse que esten frias.
• Quitar el vidrio de protección con un destornillador.
• Remplazar la bombilla con una nueva de las mismas características 12V Max 20W G4.
• Montar de nuevo el vidrio de protección.

• Si la bombilla no se enciende, antes de llamar al servicio de asistencia técnica, controlar que esté bien ajustada. electrolux mantenimiento y cuidado / accesorios especiales 31 Limpieza

• Atención : antes de limpiar la campana, desconectarla de la alimentación eléctrica. No introducir objetos con punta en la rejilla de protección del motor.
• Lavar las partes externas con una solución detergente suave. Evitar el uso de detergentes cáusticos, cepillos y polvos abrasivos.
• Limpiar el panel de los interruptores y la rejilla del filtro únicamente con un paño húmedo y detergentes suaves.
• Limpiar todas las partes de plástico con un paño suave rociado con agua tibia y jabón neutro.
• Es importante respetar los intervalos de limpieza y de sustitución del filtro. De no hacerse así, la grasa depositada puede causar un incendio. Accesorios especiales Filtr o de carbón activado Filtro Type 88

electr olux instalación electrolux Instalación Características técnicas EFC 50800 EFC 80800 Altura (Func. de recirc.): 110÷135 110÷135 Ancho: 54,8 79,8 Profundidad:

Consumo total: 270 W 270 W Longitud de cable: 150 cm 150 cm Conexión eléctrica: 220-240 V 220-240 V Dimensiones (en cm):

Accesorios/Piezas de montaje incluidas 1 brida Ø 150 mm 6 tornillos 3,9 x 32 mm (para la fijación a la pared) 6 Tacos Ø 6 mm (para la fijación a la pared) 6 tornillos 3,5 x 9,5 mm 2 Inserciones para atornillador (para tornillos torx) 1 reductor Ø 150-125-120 mm 1 deflector 1 abrazadera 1 kit cubre tornillos electrolux instalación

Conexión eléctrica Recomendaciones para el electricista La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible.Si no es suministrada con enchufe (conexión directa a la red) o de clema y no es colocada en una zona accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. Atención! La sustitución del cable de alimentación debe ser efectuado por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.

electr olux instalación electrolux Instalación Antes de rrealizar ealizar la instalación asegurarse que el aparato sea desconectado de ed eléctrica. la rred

• Extraiga el filtro de grasas.
• Controle donde se encuentran los puntos de enganche A y los de fijación definitiva B.
• Apoye la campana en la pared en la que se pretende instalarla. Con un lápiz marque los puntos A y

• Perfore a la altura de los puntos marcados e introduzca las espigas de pared en todos los orificios.
• Introduzca los tornillos en los puntos A sin enroscarlos completamente (deje 10 mm aproximadamente por fuera de la pared).
• Enganche la campana en los tornillos.
• Enrosque los tornillos en los puntos

• Apriete todos los tornillos en los puntos A y B.

electrolux instalación

• Sólo para la versión aspirante: Fije la brida a la campana y conecte a la misma un tubo de descarga adecuado. El otro extremo del tubo se debe conectar a un sistema de descarga de humos hacia el exterior.

S>150 cm2 ecir culación

• Sólo para la versión de rrecir ecirculación
• El otro extremo del tubo se debe conectar a un deflector.

electr olux instalación electrolux

• Extraiga la chimenea hacia arriba hasta alcanzar el techo. Verifique que esté perfectamente en línea con el resto de la campana.
• Con un lápiz marque los bordes de la chimenea y acompáñela hacia abajo.
• Coloque la abrazadera de sostén de la chimenea adherente al techo entre las dos marcas realizadas con el lápiz.

• Con el lápiz marque los puntos de fijación a la altura de las ranuras de la abrazadera.
• Perfore e introduzca las espigas de pared.

electrolux instalación

• Sólo para la versión de rrecir ecirculación
• Instale el deflector.

• Fije la abrazadera con 2 tornillos.

• Levante la chimenea y fíjela a la abrazadera con 2 tornillos.
• Vuelva a colocar el filtro de grasas LIB0006334 Ed. 01/10
