FIMS20 KA IX - Horno INDESIT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable
Marca	Indesit
Modelo	FIMS20 KA IX
Color	Inox (IX)
Dimensiones (Al x An x Pr)	59.5 x 59.5 x 56.8 cm
Capacidad	70 litros
Peso neto	30 kg
Alimentación	220-240 V, 50/60 Hz
Potencia total	2500 W
Clase energética	A
Modo de cocción	Convección natural, calor rotatorio, grill
Funciones especiales	Descongelación, cocción ventilada, suela
Tipo de limpieza	Limpieza manual (esmalte catalítico opcional)
Seguridad	Bloqueo de puerta, apagado automático
Pantalla	Pantalla LED con reloj y temporizador
Puerta	Doble vidrio desmontable
Accesorios incluidos	Rejilla, bandeja, asador giratorio (según modelo)
Índice de reparabilidad	8/10
País de fabricación	Italia
Garantía	2 años

Preguntas frecuentes - FIMS20 KA IX INDESIT

¿Cómo instalar correctamente el horno empotrable FIMS20 KA IX?

Asegúrese de que el horno esté empotrado en un mueble resistente al calor. Conéctelo a una toma de 220-240 V con tierra. Respete las distancias mínimas de seguridad indicadas en el manual.

¿Qué hacer si el horno no calienta?

Verifique que el aparato esté enchufado y que el disyuntor no haya saltado. Si el problema persiste, contacte al servicio posventa Indesit.

¿Cómo limpiar el interior del horno?

Use un paño suave con agua jabonosa. Evite los productos abrasivos. Para la suciedad incrustada, active la función de limpieza catalítica si su modelo la tiene.

¿Qué significa el código de error mostrado?

Los códigos de error se detallan en el manual. Por ejemplo, el código F01 indica un problema de sonda de temperatura. Reinicie el horno y si el código vuelve a aparecer, llame a un profesional.

¿Puedo usar papel de aluminio en el horno?

No se recomienda cubrir la base con papel de aluminio, ya que puede bloquear la circulación del calor y dañar el esmalte. Use únicamente la bandeja suministrada.

¿Cómo cambiar la bombilla del horno?

Desconecte el aparato, retire la tapa de vidrio (gírela hacia la izquierda), reemplace la bombilla (tipo G9, 300°C) y vuelva a enroscar la tapa. Vuelva a enchufar.

El horno calienta demasiado en comparación con la temperatura configurada: ¿qué hacer?

Esto puede deberse a un defecto del termostato. Realice una prueba con un termómetro de horno. Si la diferencia supera los 10°C, contacte al SAC Indesit.

¿Qué modos de cocción usar para una pizza?

Use el modo calor rotatorio a 220°C durante 15-20 minutos en la rejilla del medio. Para una masa crujiente, precaliente la bandeja en la parte inferior del horno.

¿Cómo mantener las juntas de la puerta?

Limpie las juntas con un paño húmedo y vinagre blanco. Nunca las retire. Si la junta está dañada, solicite una pieza de repuesto a Indesit.

¿Puedo instalar el horno sin asistencia?

La instalación eléctrica debe ser realizada por un electricista calificado. El empotramiento mecánico puede hacerse uno mismo siguiendo escrupulosamente las cotas del plano de empotramiento.

MANUAL DE USUARIO FIMS20 KA IX INDESIT

Placa de características

Descripción del aparato, 35

Vista de conjunto

Panel de control

Puesta en marcha y uso, 36

Poner en funcionamiento el horno

Utilice el temporizador de fin de la cocción

Programas, 37-38

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

El programador de cocción electrónico, 39

Precauciones y consejos, 40

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 41

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Asistencia

Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).

La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;
• para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N- 1/2 y luego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde ( 1/2 ).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

- la toma tenga conexión a tierra y que sea conforme con la ley;

- la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);

• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.

! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm.altura 32 cm.profundidad 43,5 cm.
Volumen	Litros 60
Conexiones eléctricas	tensión 220-240V ~ 50/60Hz (ver placa características)potencia máxima absorbida 2250W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos eléctricos.Norma EN 50304Clase Consumo de energía para funcionamiento por convecciónNaturalfunción de calentamiento:Tradicional;
	Este aparato es conforme a las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones- 2004/108/CEE del 15/12/04(Compatibilidad Electromagnética) y sucesivas modificaciones- 93/68/CEE del 22/07/93 y sucesivas modificaciones- 2002/96/CE y sucesivas modificaciones

Vista de conjunto

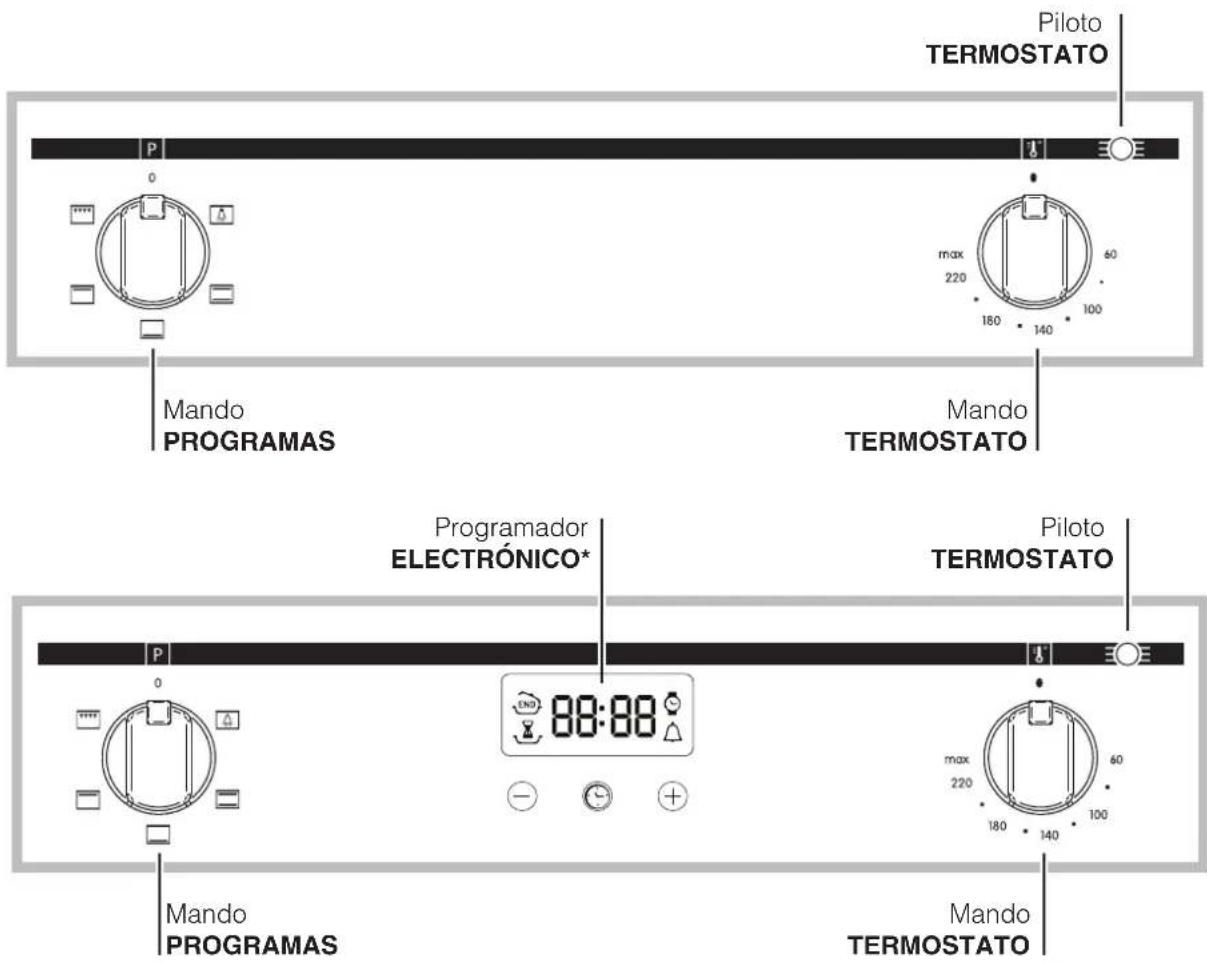

Panel de control

* Presente sólo en algunos modelos.

Puesta en funcionamiento y uso

ES

! La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada: introduzca los alimentos que debe cocinar.
4. Durante la cocción es posible:
5. modificar el programa de cocción con la perilla PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;
7. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.

Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

Programas de cocción

En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en el programa GRILL, para el cual se aconseja utilizar sólo MAX.

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura.

Programa HORNO TORTAS

Se enciende el elemento calentador inferior. Esta función se utiliza para la cocción de comidas delicadas, especialmente las tortas que deben leudar y, por lo tanto, necesitan mayor calor proveniente desde abajo.

Programa HORNO "SUPERIOR"

Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción.

Programa GRILL

Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... Utilice el horno con la puerta cerrada.

Consejos prácticos de cocción

En las cocciones al GRILL, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

GRILL

• Introduzca la parrilla en la posición 3 o en la 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso (Kg)	Posición de los estantes	Precalentamiento (minutos)	Temperatura aconsejada	Duración de la cocción (minutos)
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Torta glaseada	1	3	15	180	30-35
	Lasañas	1	3	10	190	35-40
	Cordero	1	2	10	180	50-60
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre con crema	0.3	3	10	180	30-35
	Bizcocho	0.5	3	10	170	20-25
	Tortas saladas	1.5	3	15	200	30-35
Horno Dulce	Tortas leudadas	0,5	3	15	160	30-40
	Torta glaseada	1	3	15	180	35-40
	Tortas de fruta	1	3	15	180	50-60
	Brioches	0,5	3	15	160	25-30
Horno “superior”	Retoques de cocción	-	3/4	15		220
Grill	Lenguados y sepias	1	4	5	Max	8-10
	Broquetas de calamares y cangrejos	1	4	5	Max	6-8
	Filete de merluza	1	4	5	Max	10
	Verduras a la parrilla	1	3/4	5	Max	10-15
	Bistec de ternera	1	4	5	Max	15-20
	Chuletas	1	4	5	Max	15-20
	Hamburguesas	1	4	5	Max	7-10
	Caballa	1	4	5	Max	15-20
	Tostadas	n.° 4	4	5	Max	2-3

Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. En las cocciones al grill la grasera se coloca siempre en el 1° piso contando desde abajo.

Poner en hora el reloj

Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción.

Después de la conexión a la red eléctrica o después

de un corte de corriente, el icono 📞 y los cuatro dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón hasta que centelleen el icono 📊 y las cuatro cifras en el DISPLAY;
2. con los botones "+" y "-" regular la hora; si se mantienen presionados, los números deslizan más velozmente para facilitar la fijación.
3. Esperar 10 seg. o bien presionar nuevamente el botón 🔒 para fijar la programación.

Programar el contador de minutos

¡Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón hasta que centelleen el icono △ y las tres cifras en el DISPLAY;
2. con los botones "+" y "-" regular el tiempo deseado; si se mantienen presionados, los números deslizan más velozmente para facilitar la fijación.
3. Esperar 10 seg. o bien presionar nuevamente el botón ⚙ para fijar la programación.

Continuará la visualización de la cuenta atrás, al final de la cual se accionará la señal sonora.

Programar la cocción

¡La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón hasta que centelleen el icono, y las tres cifras en el DISPLAY;
2. con los botones "+" y "-" regular la duración deseada; si se mantienen presionados, los números deslizan más velozmente para facilitar la fijación.
3. Esperar 10 seg. o bien presionar nuevamente el botón 🔒 para fijar la programación.
4. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

- Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

¡La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;
2. luego presione el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;
3. con los botones "+" y "-" regular la hora de cocción deseada; si se mantienen presionados, los números deslizan más velozmente para facilitar la fijación.
4. Esperar 10 seg. o bien presionar nuevamente el botón 🔒 para fijar la programación.
5. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Anular una programación

Para anular una programación:

• Presionar el botón hasta que centellee el icono de la programación a anular y las cifras en el display. Presionar el botón "-" hasta que en el display aparezcan las cifras 00:00.
• mantener presionados al mismo tiempo los botones "+" y "-""; de este modo se anulan todas las programaciones efectuadas incluido el contador de minutos.

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.
• Controle siempre que los mandos estén en la posición "●"/"o" cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajilla).

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los dos lados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno: 1. Desenrosque la tapa de vidrio del portalámpara. 2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.

1. Vuelva a colocar la tapa (ver la figura).

Asistencia

¡No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España

Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Italiano, 1 English, 12

Français, 22

Español, 32 Portugués, 42

Nederlands, 52

Deutsch, 62

FIM 20 K.A

FIM 20 K.A IX

FIM 23 K.A

FIM 23 K.A IX

FIMS 20 K.A

FIMS 20 K.A IX

Índice

Instalación, 43-44

Posicionamiento

Conexión eléctrica

El programador de cocción electrónico, 49

Desconectar la corriente eléctrica

Limpieza del aparato

Limpieza de la puerta

Programe el contador de minutos

Desconectar la corriente eléctrica
