KBM 6001 H IX - Cocina Hotpoint Ariston - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato KBM 6001 H IX Hotpoint Ariston en formato PDF.
| Tipo de producto | Cocina mixta (gas y eléctrica) |
| Marca | Hotpoint Ariston |
| Modelo | KBM 6001 H IX |
| Dimensiones (An x Pr x Al) | 60 cm x 60 cm x 85 cm |
| Peso neto | 50 kg |
| Alimentación de gas | Gas natural (G20) o butano/propano (G30/G31), conexión 1/2" |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz, 16 A |
| Tipo de horno | Horno eléctrico multifunción con calor rotativo |
| Capacidad del horno | aproximadamente 58 litros |
| Número de quemadores | 5 quemadores de gas: 1 rápido, 2 semi-rápidos, 1 auxiliar, 1 triple corona |
| Material de la placa | Acero inoxidable |
| Material del horno | Esmaltado, puerta de vidrio templado |
| Funciones principales | Cocción en horno (calor rotativo, suela, bóveda, grill), temporizador, iluminación interior, encendido electrónico de quemadores |
| Limpieza y mantenimiento | Limpieza manual de quemadores y horno, paredes catalíticas opcionales |
| Dispositivos de seguridad | Válvula de seguridad de gas, termopar, bloqueo infantil del horno |
| Disponibilidad de piezas de repuesto | Piezas de repuesto disponibles (quemadores, rejillas, vidrio, termopar, etc.) |
| Índice de reparabilidad | 6/10 (estimación) |
| Clase energética del horno | A (estimación) |
| Color | Inox (acero inoxidable) |
| Garantía | 2 años piezas y mano de obra |
Preguntas frecuentes - KBM 6001 H IX Hotpoint Ariston
Preguntas de los usuarios sobre KBM 6001 H IX Hotpoint Ariston
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones KBM 6001 H IX - Hotpoint Ariston y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KBM 6001 H IX de la marca Hotpoint Ariston.
MANUAL DE USUARIO KBM 6001 H IX Hotpoint Ariston
Consejos y recomendaciones
- Este aparato fue pensado para un uso no profesional, en el interior de una vivienda.
- Antes de utilizar el aparato leer con atención las instrucciones contenidas en el presente manual, en cuanto proveen importantes advertencias respecto a la seguridad de instalación, uso y mantenimiento. Conservar cuidadosamente este manual para posteriores consultas.
- Después de haber quitado el embalaje asegurarse que el aparato resulte íntegro. En caso de dudas, no utilizar el aparato y dirigirse a personal profesionalmente calificado.
- Los elementos del embalaje (bolsas de plástico, poliestireno, tornillos, etc.) no deben dejarse al alcance de los niños debido a que constituyen potenciales fuentes de peligro.
- La instalación debe efectuarse según las instrucciones del fabricante y por personal profesionalmente calificado.
- Una incorrecta instalación puede causar daños a personas, animales o cosas, con respecto a los cuales el fabricante no puede ser considerado responsable.
- La seguridad eléctrica de este aparato se garantiza sólo cuando el mismo resulte correctamente conectado a una eficiente instalación de conexión a tierra conforme con lo previsto por las normas vigentes sobre seguridad eléctrica. Verifique que siempre se respete este fundamental requisito de seguridad y, en caso de dudas, solicite un cuidadoso control de la instalación por parte de personal profesionalmente especializado.
- El fabricante no puede ser considerado responsable por los eventuales daños causados por la falta de conexión a tierra de la instalación.
- Antes de conectar el aparato, verifique que los datos técnicos contenidos en la placa concuerden con las características de la instalación eléctrica.
- Compruebe que la capacidad eléctrica de la instalación y la de las tomas de corriente resulten adecuadas a la potencia máxima del aparato indicada en la placa de características. En caso de dudas, llame a personal profesionalmente calificado.
- Este aparato deberá destinarse exclusivamente al uso para el cual ha sido expresamente concebido. Cualquier otro uso (por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso.
- El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.
- El uso de cualquier aparato eléctrico exige la observación de algunas reglas fundamentales. En particular:
- no tocar el aparato con las manos húmedas;
- no usar el aparato descalzo;
- evitar el uso de prolongaciones;
- no tirar del cable de alimentación, o del mismo aparato, para desenchufarlo de la toma de corriente;
- no dejar el aparato expuesto a fenómenos atmosféricos (lluvia, sol, etc.);
- no permitir que el aparato sea usado por niños o incapaces, sin vigilancia.
- Antes de efectuar cualquier operación de limpieza o de mantenimiento, desconecte el aparato de la red de alimentación eléctrica, desenchufándolo o apagando el interruptor de la instalación.
- Si en el vidrio se produjera una rajadura, desconecte inmediatamente el aparato. Para su reparación, llame exclusivamente a un centro de asistencia técnica autorizado y solicite el uso de repuestos originales. No respetar estas condiciones puede poner en peligro la seguridad del aparato.
- Cuando decida no utilizar más un aparato de este tipo, antes de desecharlo se ruega inutilizarlo, cortándole el cable de alimentación, luego de haber quitado el enchufe de la toma de corriente. Se recomienda además inutilizar las partes del aparato que puedan constituir un peligro, especialmente para los niños que podrían utilizar el aparato fuera de uso, para sus juegos.
- La encimera de vidriocerámica es resistente tanto a los choques térmicos, como a los choques mecánicos. No obstante, la misma se puede quebrantar si se golpea violentamente con un objeto con punta, como una herramienta. En ese caso, desconecte el aparato de la red de alimentación eléctrica y llame a un centro de asistencia técnica autorizado para realizar las reparaciones.
- No olvide que, aún después que se ha apagado, la temperatura de la zona de calentamiento permanecerá bastante elevada durante 30 minutos, como mínimo; tenga cuidado de no apoyar inadvertamente recipientes u objetos sobre esta zona todavía caliente.
- No encienda las zonas de calentamiento si hay hojas de aluminio u objetos de plástico sobre la encimera.
- No se acerque a las zonas de calentamiento cuando están calientes.
- Cuando se utilizan pequeños electrodomésticos al lado de la encimera, controle que el cable de alimentación no entre en contacto con las superficies calientes.
- Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.
- ATENCIÓN: Si están presentes, no guarde mucho tiempo las zonas de cocción halógenas.
Primer uso: la cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible que se advierta un olor a goma, que desaparecerá rápidamente.
Instalación y fijación
Las siguientes instrucciones están destinadas al instalador calificado para que pueda efectuar las operaciones de instalación, regulación y mantenimiento técnico, correctamente y conforme con las normas vigentes.
Importante: antes de realizar cualquier operación, desconecte eléctricamente la encimera.
Instalación
- La encimera se fabrica para ser instalada en un mueble de cocina en el cual se ha destinado un espacio especial para ello.
- El material de la superficie de trabajo debe resistir una temperatura de aproximadamente 100°C.
- La encimera se debe colocar a una distancia mínima de 40 mm (para los Mod. KBM 6001 H - KBM 6011 DH la encimera se debe colocar a una distancia mínima de 55 mm) de la pared situada detrás o de cualquier otra superficie vertical para permitir una adecuada aireación y para evitar el sobrecalentamiento de las superficies que rodean el aparato.
- Si se desea instalar la encimera sobre un horno, el mismo debe poseer un sistema de enfriamiento con ventilación forzada.
- Evite instalar la encimera sobre un lavavajillas; pero si fuera necesario hacerlo, interponga un elemento de separación estanco entre los dos aparatos.
Fijación
Muy importante: La instalación de la encimera de vidriocerámica se debe realizar sobre una superficie de apoyo perfectamente plana. Las eventuales deformaciones provocadas por una mala fijación podrían alterar las características y las prestaciones de la encimera.
Las pinzas de fijación están atornilladas con tornillos (ver el esquema).
Es indispensable que se pueda acceder fácilmente a estos tornillos.
Introduzca la encimera en el hueco del mueble ejerciendo una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de trabajo.
COLOCACIÓN DE LAS PINZAS EN LA PARTE INFERIOR
Características Técnicas
Conexión eléctrica
- La seguridad eléctrica de este aparato se garantiza sólo cuando el mismo resulte correctamente conectado a una eficiente instalación de conexión a tierra conforme con lo previsto por las normas vigentes sobre seguridad eléctrica. Verifique que siempre se respete este fundamental requisito de seguridad y, en caso de dudas, solicite un cuidadoso control de la instalación por parte de personal profesionalmente especializado.
- El fabricante no puede ser considerado responsable por los eventuales daños causados por la falta de conexión a tierra de la instalación.
- Antes de conectar el aparato, verifique que los datos técnicos contenidos en la placa concuerden con las características de la instalación eléctrica.
- Compruebe que la capacidad eléctrica de la instalación y la de las tomas de corriente resulten adecuadas a la potencia máxima del aparato indicada en la placa de características. En caso de dudas, llame a personal profesionalmente calificado.
Antes de cualquier intervención, desconecte eléctricamente el aparato.
La conexión de la encimera a la instalación se debe efectuar mediante una caja de empalmes: en el caso de conexión directa del aparato a la red, es necesario utilizar un interruptor omnipolar, fácilmente accesible, con una distancia de apertura de los contactos igual o superior a 3 mm.
Conexión monofásica
La encimera posee un cable de alimentación eléctrica ya conectado y preparado para la conexión monofásica. Realice la conexión de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:
| Tensión tipo y frecuencia de la red | Cable eléctrico Conexión de los cables |
| 230V 1+N ~50 Hz |  |
Otros tipos de conexión
Si las características de la instalación eléctrica coincide con alguna de las siguientes:
Tensión tipo y frecuencia de la red
- 400V - 2+N \~ 50 Hz
• 230V 3 \~ 50 Hz - 400V - 2+2N \~ 50 Hz
Separe los cables y realice la conexión de acuerdo con la tabla y los dibujos que se muestran a continuación:
| Tensión tipo y frecuencia de la red | Cable eléctrico Conexión de los cables |
| 400V - 2+N ~50 Hz230V 3 ~50Hz |  |
| 400V - 2+2N ~50 Hz |
Si las características de la instalación eléctrica coincide con alguna de las siguientes:
Tensión tipo y frecuencia de la red
• 400V 3 - N \~ 50 Hz
proceda de la siguiente manera:
! El cable suministrado con el aparato no se puede utilizar para estos tipos de instalación.
- Utilice un cable de alimentación apropiado, tipo H05RR-F o de valor superior y de dimensiones adecuadas (sección del cable: 2,5 mm).
- Utilizando un destornillador, haga palanca en las lengüetas de la tapa del tablero de bornes y ábrala (ver la imagen Tablero de bornes).
- Desenrosque el tornillo de la mordaza de terminal de cable y los tornillos de los bornes correspondientes al tipo de conexión necesaria y coloque los puentes de conexión de acuerdo con la tabla y los dibujos que se muestran a continuación.
- Coloque los cables de acuerdo con la tabla y los dibujos que se muestran a continuación y realice la conexión apretando a fondo todos los tornillos de los bornes.
| Tensión tipo y frecuencia de la red | Conexiones eléctricas Tablero de bornes |
| 400V 3-N ~50 Hz |
- Fije el cable de alimentación en el correspondiente sujetacable y cierre la tapa.
Trifásico 400
CE
Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias:
- 73/23/CEE del 19.02.73 (Baja Tensión) y sucesivas modificaciones;
- 89/336/CEE del 03.05.89 (Compatibilidad electromagnética) y sucesivas modificaciones;
- 93/68/CEE del 22.07.93 (Baja Tensión) y sucesivas modificaciones;
- 2002/96/CE
Advertencia importante: Cuando la encimera se instala sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar las eventuales operaciones de extracción del horno.
En base a la Directiva Europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.
El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.
Descripción de las zonas de cocción
| ENCIMERA KBM 6014 D KBM 6004 KBM 6011 DH | ||||||
| Zonas de cocción | Potencia (en W) | Diámetro (en mm) | Potencia (en W) | Diámetro (en mm) | Potencia (en W) | Diámetro (en mm) |
| Posterior izquierda | RD 1000/2200 | 210 R 2300 | 210 H 2500 230 | |||
| Delantera izquierda | R 1200 140 | R 1200 140 | R 1200 140 | |||
| Posterior derecha | R 1400 160 | R 1400 160 | R 1400 160 | |||
| Delantera derecha | R 1800 180 | R 1800 180 | RD 700/1700 180 | |||
| Potencia total 6600 6700 6800 | ||||||
| H = halógeno, R = radiante individual, RD = radiante doble | ||||||
| ENCIMERA KBM 6001 H KBM 6002 DH | ||||
| Zonas de cocción | Potencia (en W) | Diámetro( en mm) | Potencia (en W) | Diámetro (en mm) |
| Posterior izquierda | H 2500 | 210 H 2500 | 210 | |
| Delantera izquierda | R 1200 | 140 H 1200 | 140 | |
| Posterior derecha | R 1400 | 160 R 1400 | 160 | |
| Delantera derecha | R 1800 | 180 RD 700/1700 | 180 | |
| Potencia total | 6900 6800 | |||
| H = halógeno, R = radiante individual, RD = radiante doble | ||||

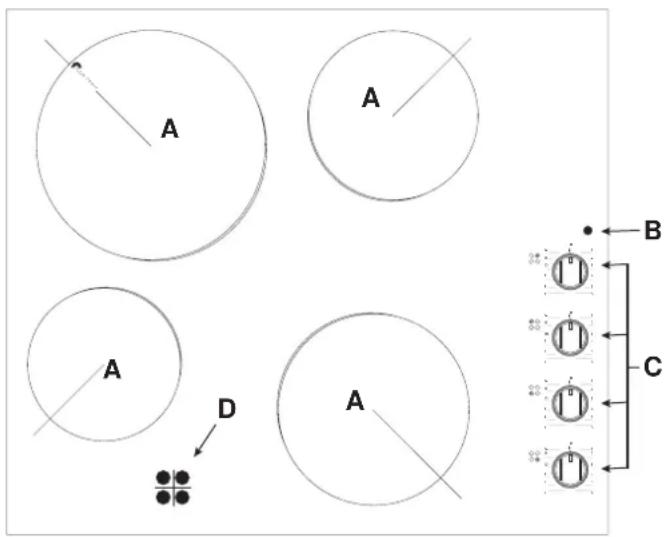

Descripción de la encimera
Zonas de cocción
Luz indicadora de funcionamiento
Panel de mandos
Pilotos indicatores de calor residual
[Non-Text]
Las distintas funciones presentes en la encimera
Descripción de los elementos calentadores
Los elementos radiantes están compuestos por resistencias circulares. Se vuelven rojos solo después de algunos segundos de su encendido.
Los elementos halógenos mixtos. La encimera utiliza elementos compuestos por dos lamparas halógenas y por una resistencia circular. Gracias a esta combinación, se obtiene una distribución de temperatura óptima en toda la superficie de la zona de cocción, manteniendo todas las ventajas de las lámparas halógenas. Las lámparas halógenas poseen como característica principal la emisión instantánea de una gran cantidad de luz y calor, o sea:
- calentamiento rápido similar al de un quemador de gas
- se apagan otro tanto rápidamente Su uso es muy simple, ya que es análogo al de los otros elementos calentadores. Vea la tabla 1.
Tabla 1
| Pos | Regulación de las zonas de cocción |
| 0 apagada | |
| 1 para derretir mantequilla o chocolate | |
| 2 para calentar líquidos | |
| 3 | |
| 4 para cremas y saisas | |
| 5 | |
| 6 carnes hervidas - blanquette - entremets | |
| 7 fideos - arroz | |
| 8 | |
| 9 | |
| 10 bistecs - pescado - tortillas | |
| 11 |
12 fritura
Las perillas, de mando
Cada zona de cocción posee una perilla de mando que permite una regulación continua de la temperatura desde un valor mínimo de 1 a uno máximo de 12. En la tabla 1 siguiente se muestra la correspondencia entre las posiciones indicadas en la perilla y el uso para el cual se aconsejan las placas.
La luz indicadora de funcionamiento (B)
Resulta encendida cuando haya sido puesta en funcionamiento una zona de calentamiento.
La luz indicadora de calor residual (D)
indica que, una o más zonas de cocción, están a una temperatura superior a 60°C, aún después que se han apagado las zonas de cocción. Algunos modelos poseen 4 pilotos indicatores de calor residual, una para cada zona de cocción.
Limpieza y mantenimiento
Consejos prácticos para el uso del aparato
Para obtener las mejores prestaciones de la encimera, es indispensable respetar algunas reglas fundamentales durante la cocción y la preparación de las comidas.
- Utilice ollas con fondo plano para asegurarse que se adhieran perfectamente a la zona de calentamiento
- Utilice siempre ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible.
- Verifique que el fondo de las ollas esté siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no sólo de las zonas de cocción, sino también de las ollas.
- Evite utilizar las mismas ollas utilizadas en los quemadores a gas. La concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, por lo tanto, no permitirá obtener el resultado esperado cuando se utilice sobre la encimera de vidriocerámica.
- No deje nunca una zona de cocción encendida sin olla ya que su calentamiento, que alcanza rápidamente el nivel máximo, podría dañar los elementos calentadores.
- La encimera de vidriocerámica es resistente tanto a los choques térmicos, como a los choques mecánicos. No obstante, la misma se puede quebrantar si se golpea violentamente con un objeto con punta. En ese caso, desconecte el aparato de la red de alimentación y llame a un centro de asistencia técnica autorizado para realizar las reparaciones.
Mantenga siempre limpia la encimera. Antes de proceder al mantenimiento de la encimera, verifique que las zonas calentadoras estén apagadas y frías.
Estructura de acero inoxidable (sólo en algunos modelos)
El acero inoxidable puede mancharse por la acción de agua muy calcárea dejada por un período de tiempo prolongado en contacto con el mismo o debido a productos para la limpieza particularmente agresivos (con contenido de fósforo). Se aconseja enjuagar abundantemente y secar con cuidado después de la limpieza de la encimera. Si se derramara agua, seque rápidamente y con cuidado.
Mantenimiento de la encimera
La encimera utilizada como superficie de calentamiento es perfectamente lisa y sin porosidades; además, en las condiciones normales de uso, es resistente tanto a los choques térmicos como a los choques mecánicos. Con la finalidad de una correcta conservación de todas las propiedades de la encimera, se aconseja proceder a su
mantenimiento del siguiente modo:
- para un mantenimiento ordinario, es suficiente lavarla con una esponja húmeda, secándola luego con un papel absorbente para cocina.
- Si la encimera está particularmente sucia, refriéguela con un producto específico para la limpieza de las superficies de vidriocerámica, enjuáguela y séquela.
- para eliminar las acumulaciones de suciedad más consistentes utilice una raedera especial. Intervenga lo antes posible, sin esperar que el aparato se enfríe para evitar la encostración de los residuos. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable - especial para encimeras de vidriocerámica, - embebida en agua y jabón.
- Una vez limpia, la encimera se puede tratar con un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de escurrimientos durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío.
- Recuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían encostrarse durante la siguiente cocción.
Importantes recomendaciones
- Evite estrictamente el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, ya que pueden rayar irremediablemente la superficie.
- Se aconseja mantener a una debida distancia de la encimera a cualquier objeto que se pudiera fundir, por ejemplo, objetos de plástico, azúcar o productos con un elevado contenido de azúcar. Si se vertieran de forma fortuita dichos materiales sobre la encimera, elimínelos inmediatamente (mientras la superficie todavía está caliente) con una raedera con hoja de afeitar, para evitar arruinar la superficie.
- La encimera se debe utilizar exclusivamente para operaciones de cocción. No coloque ningún objeto sobre la encimera mientras no se utiliza. No utilice la encimera como superficie de apoyo (para cubiertos, ollas, paños de cocina, etc.), ni como tajo de cocina.
- Los recipientes de aluminio, las películas de aluminio y los recipientes de plástico no se deben dejar nunca sobre las superficies todavía tibias o calientes.
- No utilice nunca limpiadores a vapor o a alta presión para la limpieza del aparato.
- No coloque objetos metálicos sobre la encimera (cuchillos, tenedores, cucharas, tapas, etc.).
- No caliente nunca alimentos enlatados sin abrirlos: podrían explotar.
Cualquier daño de la encimera provocado por episodios similares de uso impropio no será cubierto por la garantía.
Características técnicas
Ligação eléctrica
A Zona de aquecimento
B Indicador de funcionamento
C Comandos
D Indicador de calor residual
Q indicador de funcionamento (B)
Q indicador de calor residual (D)
- CONSEJOS Y RECOMENDACIONES
- INSTALACIÓN Y FIJACIÓN
- INSTALACIÓN
- FIJACIÓN
- ES INDISPENSABLE QUE SE PUEDA ACCEDER FÁCILMENTE A ESTOS TORNILLOS
- CARACTERÍSTICAS TÉCNICAS
- CONEXIÓN ELÉCTRICA
- ANTES DE CUALQUIER INTERVENCIÓN, DESCONECTE ELÉCTRICAMENTE EL APARATO
- CONEXIÓN MONOFÁSICA
- OTROS TIPOS DE CONEXIÓN
- ESTOS APARATOS HAN SIDO CONSTRUIDOS DE CONFORMIDAD CON LAS SIGUIENTES NORMAS COMUNITARIAS
- DESCRIPCIÓN DE LA ENCIMERA
- LAS DISTINTAS FUNCIONES PRESENTES EN LA ENCIMERA
- DESCRIPCIÓN DE LOS ELEMENTOS CALENTADORES
- LAS PERILLAS, DE MANDO
- LA LUZ INDICADORA DE FUNCIONAMIENTO (B)
- LA LUZ INDICADORA DE CALOR RESIDUAL (D)
- LIMPIEZA Y MANTENIMIENTO
- CONSEJOS PRÁCTICOS PARA EL USO DEL APARATO
- MANTENIMIENTO DE LA ENCIMERA
- IMPORTANTES RECOMENDACIONES
- LIGAÇÃO ELÉCTRICA
- Q INDICADOR DE FUNCIONAMENTO (B)
- Q INDICADOR DE CALOR RESIDUAL (D)
Marca : Hotpoint Ariston
Modelo : KBM 6001 H IX
Categoría : Cocina
