DS18DBL-EX - Taladro HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro atornillador inalámbrico
Marca	Hitachi (ahora HiKOKI)
Modelo	DS18DBL-EX
Tensión nominal	18 V
Tipo de batería	Li-Ion (compatible con la gama HiKOKI 18 V)
Capacidad de perforación (acero)	13 mm
Capacidad de perforación (madera)	38 mm
Portabrocas	Sin llave, 13 mm
Velocidad en vacío (baja/alta)	0-500 / 0-2000 rpm
Par máximo (madera/acero)	65 Nm / 50 Nm
Ajuste de par	22 posiciones + perforación
Motor	Sin escobillas (brushless)
Iluminación LED	Sí (con temporización)
Peso (con batería)	Aproximadamente 2,0 kg
Dimensiones (L x An x Al)	187 x 79 x 245 mm
Mantenimiento y limpieza	Limpiar con un paño seco. No utilizar disolventes. Verificar regularmente las escobillas del motor (si aplica).
Seguridad	Usar protección auditiva y ocular. No exponer a la humedad. Desconectar la batería antes del mantenimiento.
Piezas de repuesto y reparabilidad	Disponibles a través del servicio posventa HiKOKI. Índice de reparabilidad: 8,2/10 (según datos del fabricante).
Accesorios incluidos	Punta de atornillado, gancho de cinturón, cargador (modelo UC18YFSL), batería (no incluida según versión).
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - DS18DBL-EX HITACHI

¿Qué batería usar con el taladro Hitachi DS18DBL-EX?

Utilice una batería Li-Ion 18 V de la gama HiKOKI (anteriormente Hitachi). Los modelos compatibles incluyen BSL18XX y BSL36XX. No utilice baterías de otras marcas.

¿Cómo cambiar el portabrocas del taladro DS18DBL-EX?

El portabrocas es sin llave. Para retirarlo, inserte una llave Allen de 6 mm en el eje, gire en sentido antihorario. Para instalar, atornille a mano y luego apriete con la llave. Consulte el manual para más detalles.

El taladro no arranca, ¿qué hacer?

Verifique que la batería esté cargada y bien insertada. Asegúrese de que el bloqueo de seguridad (botón de bloqueo) no esté activado. Si el problema persiste, contacte al servicio posventa HiKOKI.

¿Cómo ajustar el par en la DS18DBL-EX?

Gire el anillo de ajuste (entre el portabrocas y el cuerpo) para seleccionar uno de los 22 escalones de par. Use un escalón bajo para atornillado delicado y un escalón alto para perforar. El símbolo de perforación corresponde al par máximo.

¿Se puede usar el taladro en modo martillo?

No, la DS18DBL-EX es un taladro atornillador estándar sin función de percusión. Para perforar en mampostería, use una broca para hormigón adecuada y una velocidad moderada, pero los resultados serán limitados.

¿Cuál es el tiempo de carga de la batería?

Con el cargador UC18YFSL, una batería de 2,0 Ah se carga en aproximadamente 30 minutos, una batería de 5,0 Ah en aproximadamente 70 minutos. Use únicamente cargadores HiKOKI.

¿Cómo limpiar y mantener el taladro?

Limpie la carcasa con un paño ligeramente húmedo. Nunca sumerja el taladro en agua. Revise regularmente las rejillas de ventilación y retire el polvo. Haga revisar el motor por un profesional si es necesario.

El taladro hace un ruido anormal, ¿qué hacer?

Detenga inmediatamente la herramienta. Verifique que el portabrocas no esté flojo y que no haya objetos extraños atascados. Si el ruido proviene del motor, puede indicar un problema de escobillas (si motor con escobillas) o de rodamientos. Contacte al servicio técnico.

¿Cuál es el diámetro máximo de perforación en madera?

El diámetro máximo en madera es de 38 mm con una broca helicoidal. Para diámetros mayores, use una sierra de copa adecuada.

¿Dónde encontrar piezas de repuesto para la DS18DBL-EX?

Las piezas de repuesto (portabrocas, interruptor, escobillas, etc.) están disponibles a través de distribuidores autorizados HiKOKI o mediante el servicio posventa. Consulte el sitio web de HiKOKI para encontrar un centro de reparación.

MANUAL DE USUARIO DS18DBL-EX HITACHI

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término "herramienta eléctrica" en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

3) Seguridad personal

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a batería

a) Recargue sólo con el cargador especificado por el fabricante.

Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería.

b) Utilice herramientas eléctricas sólo con baterías designadas específicamente.

La utilización de otras baterías podría crear peligro de daños e incendio.

c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio.

d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica.

El líquido de la batería podría causar irritación o quemaduras.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

PRECAUCIÓN

Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

PRECAUCIONES DE SEGURIDAD DEL TALADRO ATORNILLADOR A BATERIA

1. Utilice los mangos auxiliares en el caso de que se proporcionen con la herramienta.

La pérdida de control puede causar daños personales.

1. Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte o el pasador pueda entrar en contacto con el cableado oculto. Si el accesorio de corte o los pasadores entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

2. Siempre cargar la batería a una temperatura comprendida 0 - 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C.

La temperatura más apropiada para cargar es la de 20 - 25°C.

1. Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

No cargue consecutivamente más de dos baterías.

1. No dejar que entre suciedad por el orificio de conexión de la batería recargable.

2. Nunca desarmar la batería recargable ni el cargador.

3. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

1. No tirar la batería al fuego.

Si se quema la batería puede explotar.

1. Llevar la batería al sitio de compra original en el caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

2. El uso de una batería descargada dañará el cargador.

3. No insertar objetos en las ranuras de ventilación del cargador.

La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

1. Cuando monte una broca o barrena en el portabroca de apriete sin llave, apriete el manguito adecuadamente. Si el manguito no queda bien apretado, la broca o la barrena pueden deslizar y caerse, causando heridas.

2. Este producto contiene un fuerte imán permanente en el motor.

Cumpla las siguientes precauciones referentes a adherir astillas a la herramienta y el efecto del imán permanente en dispositivos electrónicos.

PRECAUCIÓN:

○No coloque la herramienta sobre un banco de trabajo o un área de trabajo en el que haya astillas de metal.

Las astillas pueden adherirse a la herramienta, causando lesiones o un funcionamiento incorrecto.

○Si se han adherido astillas a la herramienta, no la toque. Retírelas con un cepillo.

De lo contrario podrían producirse lesiones.

○Si utiliza marcapasos u otro dispositivo médico electrónico no utilice o acerque la herramienta.

El funcionamiento del dispositivo electrónico podría verse afectado.

○No utilice la herramienta cerca de dispositivos de precisión como teléfonos móviles, tarjetas magnéticas o medios de memoria electrónicos.

Esto podría llevar a una operación incorrecta, funcionamiento incorrecto o pérdida de datos.

ADVERTENCIA DE LA BATERÍA DE LITIO

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida.

En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

1. Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

2. Si la batería se calienta excesivamente al realizar un trabajo de sobrecarga, la potencia de la batería podría pararse.

En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo.

Asimismo, preste atención a las siguientes advertencias y precauciones.

ADVERTENCIA

Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.

○Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.

○Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.

○No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.

○Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

1. No agujeree la batería con un objeto afilado como un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

2. No utilice una batería que pudiera estar dañada o deformada.

3. No utilice la batería con las polaridades cambiadas.

4. No conecte la batería directamente a salidas eléctricas o a los encendedores de cigarros de los coches.

5. No utilice la batería para un fin diferente a los especificados.

6. Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

7. No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

8. Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.
9. No la utilice en un lugar donde se genere gran electricidad estática.
10. Si hay una fuga de la batería, mal olor, se genera color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente.

Si no se trata, el líquido podría causar problemas de visión.

1. Si el líquido de fuga entra en contacto con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente.

Podría producir irritación de la piel.

1. Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.

ADVERTENCIA

Si penetran materiales conductivos en el terminal de la batería de ion-litio, la batería podría experimentar un cortocircuito y provocar un incendio. Al guardar la batería de ion-litio, siga las normas de seguridad siguientes.

○No deje restos conductivos, clavos ni cables, como por ejemplo cables de hierro o de cobre, en el estuche de almacenamiento.
○Para evitar que se produzcan cortocircuitos, cargue la batería en la herramienta o fije con firmeza la tapa de la batería hasta que deje de verse el ventilador (Ver la Fig. 1).

ESPECIFICACIONES

HERRAMIENTA MOTORIZADA

Modelo DS14DBL DS18DBL
Velocidad de no carga	Bajo	Modo alto 0 – 3	50 min	-1		0 – 350 min-1
		Modo medio 0	-300 min	-1		0 – 300 min-1
		Modo bajo 2 0	-250 min	-1		0 – 250 min-1
		Modo bajo 1 0	-180 min	-1		0 – 180 min-1
	Alto	Modo alto 0 – 1	600 min	-1		0 – 1700 min-1
		Modo medio 0	-1300 min	-1		0 – 1400 min-1
		Modo bajo 2 0	-1100 min	-1		0 – 1200 min-1
		Modo bajo 1 0	-850 min	-1		0 – 900 min-1
Capacidad	Taladrado	Madera (Grosor 18 mm)	50 mm 65 mm
		Metal Acero: 13 (Grosor 1,6 mm)	mm, Aluminio: 13 mm
	Apriete de tornillos	Tornillo para metales	6 mm
		Tornillo para 8 madera (	mm (diámetro) × 75 mm (longitud) Requiere un agujero guía)			8 mm (diámetro) × 100 mm (longitud) (Requiere un agujero guía)
Batería recargable			BSL1430: BSL1440: BSL1450: BSL1830: BSL1840: BSL1850: Li-ion 14,4 V (3,0 Ah 8 elementos)	Li-ion 14,4 V (4,0 Ah 8 elementos)	Li-ion 14,4 V (5,0 Ah 8 elementos)	Li-ion 18 V (3,0 Ah 10 elementos)	Li-ion 18 V (4,0 Ah 10 elementos)	Li-ion 18 V (5,0 Ah 10 elementos)
Peso			1,9 kg			2,0 kg

CARGADOR

Modelo UC18YRSL	UC18YFSL
Tensión de carga	14,4 V – 18 V
Peso	0,6 kg	0,5 kg

ACCESORIOS ESTÁNDAR

DS18DBL	1 Destornillador en cruz (+)(No. 2)...... 1
	2 Cargador (UC18YRSL o UC18YFSL) .... 1
	3 Batería ...... 1 o 2 o 3
	4 Caja de plástico ...... 1
	5 Tapa de la batería ...... 1
	6 Asa lateral ...... 1
DS14DBL	1 Destornillador en cruz (+)(No. 2)...... 1
	2 Cargador (UC18YRSL o UC18YFSL) .... 1
	3 Batería ...... 1 o 2 o 3
	4 Caja de plástico ...... 1
	5 Tapa de la batería ...... 1
	6 Asa lateral ...... 1

Los accesorios estándar están sujetos a cambio sin previo aviso.

(de venta por separado)

○ Batería

(BSL1430, BSL1440, BSL1450)(BSL1830, BSL1850, BSL1850)

Lo accesorios facultativos están sujetos a cambio sin previo aviso.

APLICACIÓN

○ Atornillamiento y desatornillamiento de tornillos para metales, tornillos para madera, tornillos que no necesitan abrir antes su agujero, etc.
○ Taladrado de varios metales
○ Taladrado de varias maderas

DESMONTAJE E INSTALACIÓN DE LA BATERÍA

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar el cierre de la bataría para desmontarla (Ver la Fig. 2).

PRECAUCIÓN:

No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (Ver la Fig. 2).

CARGA

Antes de usar el taladro atornillador, cargar la batería del modo siguiente.

1. Enchufe el cable de alimentación del cargador a un tomacorriente de CA.
   Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo)

2. Inserte la batería en la cargador Introduzca firmemente la batería en el cargador como se muestra en la Fig 3, 4.

3. Carga

Cuando inserte una batería en el cargador, la carga comenzará la lámpara piloto permanecerá continuamente encendida en rojo.

Cuando la bateria se haya cargado completamente, la lámpara piloto parpadeará en rojo. (A intervalos de 1 segundo) (Ver la Tabla 1)

(1) Indicaciones de la lámpara piloto

Las indicaciones de la lámpara piloto mostradas en la Tabla 1, se producirán de acuerdo con la condición del cargador o de la batería.

Tabla 1

Indicaciones de la lámpara piloto
El indicador luminoso piloto se ilumina o parpadea.	Antes de la carga	Parpadeo (rojo)	Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)
	Durante la carga	Iluminación (rojo)	Iluminación permanente
	Carga completa	Parpadeo (rojo)	Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)
	Carga imposible	Destello (rojo)	Se encenderá durante 0,1 segundos. No se encenderá durante 0,1 segundos. (Apagada durante 0,1 segundos)	Mal funcionamento de la battería o del cargador
	Espera por recalentamiento	Iluminación (verde)〈UC18YRSL〉Parpadeo (rojo)〈UC18YFSL〉	Iluminación permanenteSe encenderá durante 1 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)	Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe).

(2) Temperatura de las baterías

Las temperaturas para las baterías recargables se muestran en la Tabla 2; las baterías calientes deben dejarse enfriar antes de volver a cargarlas.

Tabla 2 Márgenes de carga de las baterías

Baterías	Temperatura con la que podrá cargarse la batería
BSL1430, BSL1830BSL1440, BSL1840 0°CBSL1450, BSL1850	- 50°C

(3) Tiempo de recarga

Dependiendo de la combinación del cargador y las baterías, el tiempo de carga será como se muestra en la Tabla 3.

Tabla 3 Tiempo de carga (a 20°C)

Batería\Cargador	UC18YRSL / UC18YFSL
BSL1430, BSL1830 Aprox.	45 min.
BSL1440, BSL1840 Aprox.	60 min.
BSL1450, BSL1850 Aprox.	75 min.

NOTA:

El tiempo de carga puede variar de acuerdo con la tem peratura y la tensión de la fuente de alimentación.

1. Desenchufe el cable de alimentación del cargador del tomacorriente de CA.

2. Sostenga el cargador firmemente y saque la batería.

NOTA:

Después de la operación, extraiga en primer lugar las baterías del cargador, y después guárdelas adecuadamente.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 - 3 veces.

Forma de hacer que las baterías duren más

(1) Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

(2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN:

Si se utiliza el cargador de batería de forma continuada, éste se calentará y podría provocar averías. Una vez finalizada la carga, deje pasar 15 minutos hasta la siguiente.
○Si la batería se recarga cuando está caliente debido a su utilización o a su exposición a la luz solar directa, el indicador luminoso se enciende en verde. La batería no se recargará. En este caso, deje que la batería se enfríe antes de cargarla.
○Cuando la lámpara piloto destelle rápidamente en rojo (a intervalos de 0,2 segundos), realice una comprobación y extraiga los objetos extraños del orificio de instalación de batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal. Llévelos a un agente de servicio técnico autorizado.

ANTES DE USAR LA HERRAMIENTA

○Instalación y comprobación del ambiente de trabajo Compruebe si el ambiente de trabajo es adecuado tomando las precauciones siguientes.

COMO SE USA

1. Confirmar la posición del dial del embrague (Ver la Fig. 5)

El par de apriete de esta unidad se puede ajustar en base a la posición de ajuste del dial del embrague.

(1) Cuando utilice esta unidad como destornillador, alinee uno de los números "1, 3, 5 ... 22" del dial del embrague, o los puntos, con la marca de triángulo del cuerpo exterior.
(2) Cuando utilice esta unidad como taladro, alinee la marca de taladro “” del dial del embrague con la marca de triángulo del cuerpo exterior.

PRECAUCIÓN:

○El dial del embrague no se puede ajustar entre los números “1, 3, 5 ... 22” ni los puntos.
○Evite usar la unidad con el número del dial del embrague entre "22" y la línea provista en el medio de la marca del taladro. Si lo hiciese, se podrían producir daños. (Ver la Fig. 6).

(1) Par de apriete La intensidad del par de apriete deberá corresponder con el diámetro del tornillo.

Cuando se utiliza un par excesivo el tornillo se romperá o se dañará su cabeza. Asegúrese de ajustar la posición del dial del embrague de acuerdo con el diámetro del tornillo.

(2) Indicación del par de apriete El par de apriete difiere según el tipo de tornillo y del material que se está apretando.

La unidad indica el par de apriete mediante los números "1, 3, 5 ... 22" que aparecen en el dial del embrague, y los puntos. El par de apriete en la posición "1" es el más débil, y el más fuerte es el del número más alto. (Ver la Fig. 5).

Gire el dial del embrague y alinee los números "1, 3, 5, ... 22" del dial del embrague, o los puntos, con la marca de triángulo provista en el cuerpo exterior. Ajuste la tapa en la dirección de par débil o fuerte, según el par que necesite.

PRECAUCIÓN:

○El giro del motor podrá trabarse mientras que se uas la unidad como taladro.

Tenga cuidado de no bloquear el motor mientras que se está operando el atorniilador taladro.

○Un aprite excesivo podrá causar la rotura del tornillo.

3. Cambio de velocidad de rotación

Operar la perilla de cambio para cambiar la velocidad de rotación. Oprimir el botón de cierre para desenganchar el cerrojo y mover la perilla de cambio en la dirección de la flecha (Ver la Figs. 7 y 8). Cuando la perilla de cambio se deja en "LOW", el taladro gira despacio, mientras que en la marca "HIGH" gira rápidamente.

PRECAUCIÓN:

○Cuando se cambia la velocidad de rotación con la perilla de cambio, confirmar que el interruptor se desconecta y la perilla selectora queda en "O" (OFF).

Cambiar la velocidad mientras rota el motor puede hacer que se dañen los engranajes.

○Si se traba el motor, desconectario de inmediato. Si el motor se traba por cierto tiempo, puede quemarse tanto él como la bateria.

Asegúrese de girar el mando de cambio.

4. Cambie la velocidad de rotación de la función selectora de modo (Fig. 9)

PRECAUCIÓN:

○No someta el panel interruptor a impactos o daños.
○Seleccione el modo alto/bajo cuando suelte el disparador. De lo contrario podría funcionar incorrectamente.

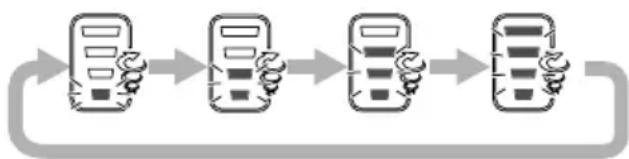

(1) Cambie la velocidad de rotación del interruptor selector

La velocidad de giro cambia en 4 pasos cada vez que se presiona el interruptor selector alto/bajo.

Tabla 4 Ejemplos de ajustes de la función selectora del modo de apriete

Interruptor selector de velocidad de giroMando de cambio	Bajo 1 Bajo 2 Medio Alto
	Lento Rápido
BAJO (Lento)	Apretar tornillos de máquina de diámetro pequeño, golpear tornillos, etc.		Apretar tornillos de Madera, perforar agujeros de diámetro grande, etc.
ALTO (Rápido)			Perforar agujeros de diámetro pequeño, etc.

5. Ambito y sugerencias para las utilizaciones

El ámbito de utilización para los diversos tipos de trabajos basados en la estructura mecánica de esta unidad es como se indica en la Tabla 5.

Tabla 5

Trabajo Sugerencias
Taladrado Acero	Madera
	Utilizar par taladrar.
	Aluminio
Apriete de tornillos	Tornillo para metales	Utilizar el destornillador o el receptáculo que concuerden con el diámetro del tornillo.
	Tornillo para madera Utilizar después de haber taladrado un agujero guía.

6. Modo de seleccionar el par de apriete y la velocidad de rotación

Table 6

Utilizaciones		Posición de la cubierta	Selección de la velocidad de rotación (Posición del mando de cambio)
			LOW (Baja velocidad) HIGH	(Alta velocidad)
Apriete de tornillos	Tornillo para metales diámetro	-22s.	Para tornillos de 4 mm de	Para tornillos de 6 mm de diámetro o menos.
	Tornillo para madera diámetro	-	Para tornillos de 8 mm de	Para tornillos de 4,8 mm de diámetro nominal o menos.
Taladrado	Medera		Para diámetro de 65 mm o menos. (DS18DBL)	Para diámetro de 24 mm o menos.
			Para diámetro de 50 mm o menos. (DS14DBL)
	Metal		Para taladrar con un taladro de trabajos en hierro.	____

PRECAUCIÓN:

○Los ejemplos de selección mostrados en la Tabla 6 deberán considerarse como el estándar general ya que en la actualidad se utilizan diferentes tipos de tornillos de apriete y diferentes materiales a ser apretados todos los cuales, necesitan naturalmente los ajustes apropiados.

○Si emplea la unidad con un tornillo para metal en HIGH (alta velocidad), es posible que tal tornillo se dañe o que se afloje la broca debido a que el par de apriete es demasiado fuerte. Cuando utilice tornillos para metal emplee LOW (baja velocidad).

NOTA:

○La utilización de la batería n lugares fríos (menos de 0 grados centigrados) puede resultar a veces en la reducción del par de apriete y el rendimiento del trabajo. Sin embargo, éste es un fenómeno temporal y, cuando la batería se caliente, volverá a la normalidad.

7. Uso del gancho

El gancho se usa para colgarse la herramienta con alimentación eléctrica del cinturón mientras se trabaja.

PRECAUCIÓN:

○Cuando se utiliza el gancho, se debe sujetar la herramienta con firmeza para que no se caiga por accidente.

Al caer, puede provocar un accidente.

○No ajuste ninguna broca en el extremo de la herramienta de alimentación eléctrica si la lleva enganchada del cinturón. Si la herramienta tiene ajustada una broca afilada, por ejemplo una perforadora, y se lleva enganchada al cinturón, puede resultar lesionado.

○Instale el gancho de forma segura. Si no está correctamente colocado, puede provocar lesiones durante su uso.

(1) Retirada del gancho.

Extraiga los tornillos que sujetan el gancho con un destornillador. (Fig. 10)

(2) Colocación del gancho y ajuste de los tornillos. Instale el gancho en la ranura de la herramienta de alimentación eléctrica de forma segura y apriete los tornillos de manera que el gancho quede firmemente sujeto. (Fig. 11)

8. Acerca del indicador de batería restante

Al pulsar el interruptor del indicador de batería restante, se ilumina el indicador luminoso de batería restante y puede comprobarse la potencia restante. (Fig. 12)

Al retirar el dedo de dicho interruptor, el indicador luminoso de batería restante se apaga. La Tabla 7 muestra el estado del indicador luminoso de batería restante y la potencia de batería restante.

Tabla 7

Estado del indicador	Potencia de batería restante
	La potencia restante de la batería es suficiente.
[T2KX]	La potencia restante de la batería se encuentra a la mitad.
	La potencia restante de la batería está prácticamente agotada.Recargue la batería cuanto antes.

Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia.

NOTA:

○No golpee con fuerza ni rompa el panel de interruptores.

Pueden producirse problemas.

○Para reducir el consume de la potencia de batería, el indicador luminoso de batería restante se ilumina mientras se mantiene presionado el interruptor del indicador de batería restante.

9. Uso de la luz LED

Cada vez que se presiona el interruptor de luces del panel de interruptores, la luz LED se enciende o apaga. (Fig. 13)

Para reducir el consumo de potencia de la batería, apague la luz LED de manera frecuente.

PRECAUCIÓN:

○No exponga los ojos directamente a la luz; evite mirar hacia ella directamente.

Si los ojos están expuestos de manera continua a la luz, pueden resultar lesionados.

NOTA:

Para evitar que se consuma la potencia de batería por no acordarse de apagar la luz LED, la luz se apaga automáticamente tras un periodo de aproximadamente 15 minutos.

10. Montaje y desmontaje de la broca

(1) Montaje de la broca

Afloje el manguito girándolo hacia la izquierda (en el sentido contrario a las agujas del reloj visto desde el frente) para abrir las mordazas del portabrocas sin llave. Después de insertar una broca, etc., en el portabrocas sin llave, apriete el manguito girándolo hacia la derecha (en el sentido de las agujas del reloj visto desde el frente). (Ver la Fig. 14)

○Si se afloja el manguito durante la operación, apriételo adicionalmente.

La fuerza de apriete aumenta al apretar el manguito adicionalmente.

(2) Desmontaje de la broca

Afloje el manguito girándolo hacia la izquierda (en el sentido contrario a las agujas del reloj visto desde el frente), y extraiga la broca, etc. (Ver la Fig. 14)

NOTA:

Si aprieta el manguito con las mordazas del portabrocas sin llave abiertas hasta el límite máximo, se podría escuchar un ruido de clic. Este ruido es producido por el portabrocas sin llave para evitar que se afloje, y no es una anomalía.

PRECAUCIÓN:

○Cuando el manguito no pueda desatornillarse, sujete la herramienta insertada en un tornillo de carpintero, etc. ajuste el modo de embrague a 1–11, y gire el manguito hacia la izquierda mientras accione el embrague.

11. Mecanismo de bloqueo del husillo

La unidad dispone de un mecanismo de bloqueo del husillo para poder cambiar la broca rápidamente.

12. Confirmar que la batería está puesta correctamente

13. Examinar la dirección de rotación

La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) de inversión. El lado L (izq.) se usa para hacer girar la broca a la izquierda. (Ver la Fig. 15). (Las marcas L) y (R) están en el botón tecla.)

14. Operación del interruptor

○Cuando se tira del gatillo del interruptor, la herramienta gira. Cuando se suelta el gatillo, la herramienta se detiene.
○La velocidad rotacional de la taladradora podrá controlarse variando la presión con la que se tire del interruptor de gatillo. La velocidad será baja cuando se tire ligeramente del gatillo, y aumentará a medida que se tire más de él.

NOTA:

○Se produce un ruido de zumbido antes de que el motor empíece a girar, lo cual no indica problema alguno de la máquina.

15. Instalación/desmontaje del asa lateral PRECAUCIÓN

○Instale firmemente el asa lateral. Si está flojo, el asa lateral podría girar o caer y producir lesiones.
(1) Instale el asa lateral de manera que los salientes de la unidad principal encajen en las ranuras del asa lateral. Apriete la empuñadura después de comprobar que el asa lateral no se encuentre encima del saliente de prevención de deslizamiento (Fig. 16).
(2) Para desmontar el asa lateral, afloje la empuñadura.

PRECAUCIONES OPERACIONALES

1. Reposo de la herramienta después de un funcionamiento prolongado

(1) La herramienta eléctrica está equipada con un circuito de protección de la temperatura para proteger el motor.
Apretar las tuercas continuamente puede hacer que la temperatura de la unidad aumente, activando el circuito de protección de la temperatura y parando el funcionamiento automáticamente.
Si ocurre esto, deje que la herramienta eléctrica se enfríe antes de volverla a utilizar.
(2)Tras una tarea de apriete de tornillos de madera, deje la unidad en reposo durante unos 15 minutos al reemplazar la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de la herramienta

Debido a que cuando se usa una broca en malas condiciones se desmejora la eficiencia y pueden producirse desperfectos del motor, siempre conviene usar la broca afiladas. Afilar inmediatamente la broca en cuanto se note abrasión.

2. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que apretarlos inmediatamente. De lo contrario, en ésto, puede ser muy peligroso.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero "corazón" de las herramientas eléctrias.

Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Limpieza del exterior

Cuando el taladro atornillado esté sucio, limpiarlo con un paño mojado en agua jabonosa.

No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

5. Almacenamiento

Guardar el taladro atornillador en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

NOTA

Asegúrese de que la batería está completamente cargada si la va a almacenar durante un prolongado período de tiempo (3 meses o más). Es posible que la batería con una capacidad más pequeña no se pueda cargar cuando se utilice si se ha almacenado durante un prolongado período de tiempo.

NOTA

Almacenar baterías de ion-litio

Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas.

Un almacenamiento prolongado de las baterías con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga.

No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces.

Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

6. Lista de repuestos

A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

Aviso importante sobre las pilas de las herramientas inalámbricas de Hitachi

Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifica (como cuando se desmontan y sustituyen celdas u otras piezas internas).

GARANTÍA

Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi.

NOTA:

Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

Nivel de potencia auditiva ponderada A: 101 dB (A) Nivel de presión auditiva ponderada A: 90 dB (A) Duda KpA: 3 dB (A)

Utilice protectores para los oídos.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745.

Valor de emisión de la vibración a_h = 7,0 m/s^2 Incertidumbre K = 1,5 m/s ^2

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras.

También resulta útil para llevar a cabo evaluaciones preliminares de exposición.

ADVERTENCIA

○La emisión de vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor total declarado dependiendo de las formas de utilización de la herramienta.

○Identifique las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación).

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉCTRICA

AVISO

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas.
Nunca modifique a ficha.

Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.

A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos.

e) Efectue a manutenção de ferramentas eléctricas.

ACESSÓRIOS OPCIONAIS (vendidos separadamente)

○Bateria

Tabela 2 Limites para recarga de baterias

PRECAUÇÕES OPERACIONAIS
