FZ 61.1 - Congelador HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de aparato	Horno empotrado
Modo de cocción	Programador analógico
Programas de cocción	Múltiples programas disponibles
Temporizador	Sí, con temporizador
Pantalla	No especificado
Limpieza	Limpieza manual
Tipo de puerta	No especificado
Seguridad	Seguridad general incluida
Consumo eléctrico	No especificado
Dimensiones	No especificadas
Instalación	Empotrable, posicionamiento específico
Mantenimiento	Limpieza de la puerta y reemplazo de la lámpara
Asistencia	Servicio al cliente disponible 7 días a la semana
Garantía	Extensión de garantía Airbag disponible
Ecología	Consejos para ahorrar y respetar el medio ambiente

Preguntas frecuentes - FZ 61.1 HOTPOINT

¿Cómo ajustar la temperatura del congelador HOTPOINT FZ 61.1?

Para ajustar la temperatura, gire el botón de regulación de la temperatura que se encuentra dentro del congelador. Consulte el manual de usuario para las temperaturas recomendadas.

¿Qué hacer si mi congelador no funciona?

Verifique si el aparato está bien enchufado y si la toma de corriente funciona. Asegúrese de que la puerta esté cerrada correctamente. Si el problema persiste, contacte al servicio al cliente.

¿Cómo descongelar el congelador HOTPOINT FZ 61.1?

Para descongelar, apague el aparato y deje que el hielo se derrita naturalmente. Coloque toallas para recoger el agua. Nunca use objetos afilados para quitar el hielo.

¿Cuál es la capacidad de almacenamiento del congelador?

El congelador HOTPOINT FZ 61.1 tiene una capacidad de almacenamiento de aproximadamente 100 litros.

¿Cómo limpiar el interior del congelador?

Para limpiar el interior, desenchufe el aparato y use una mezcla de agua tibia y jabón suave. Evite productos químicos agresivos. Enjuague y seque cuidadosamente.

¿Qué hacer si el congelador hace ruido?

Un ligero ruido es normal, pero si el ruido es excesivo, verifique si el aparato está nivelado y estable. Asegúrese también de que ningún objeto bloquee el ventilador.

¿Cómo saber si la comida en el congelador aún está buena?

Si la comida se ha mantenido a una temperatura adecuada y el congelador ha funcionado correctamente, debería estar bien. Verifique signos de deterioro o cambios en el olor.

¿Cuál es el consumo de energía del congelador HOTPOINT FZ 61.1?

El consumo de energía depende del uso, pero el congelador está clasificado en clase energética A+, lo que significa que es relativamente eficiente en energía.

MANUAL DE USUARIO FZ 61.1 HOTPOINT

Descripción del aparato, 35

Vista deconjunto

Panel de control

Puesta en marcha y uso, 36

Poner en funciona el hora

Utilizar el temporizador

Programadoranalogico,37

Poner en hora el reloj

Poner en funciona el hora

Programar la coccion

Programas, 38-39

Programas de cocción

Consejos practicos de cocccion

Tabla de cocccion

Precauciones y consejos, 40

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 41

Cortar el suministro electrico

Limpiar el aparato

Limpiar la puerta

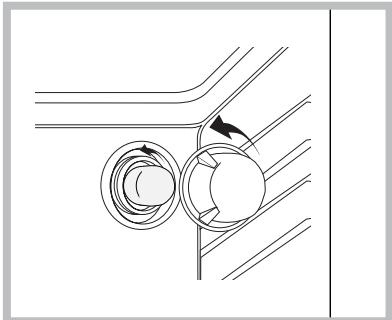

Sustituir la bombilla

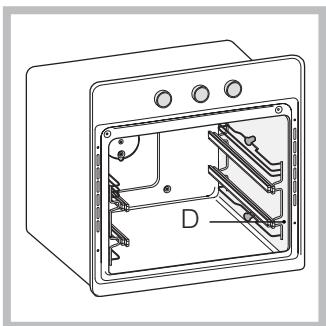

Montaje del Kit Guías Deslizables

Hotpoint

ARISTON

! Es importante conservar este manual para poder consulutarlo en todo momento. En caso de vente, de cuestion o de mudanza, verifique que permanecejalunto al aparato para informar al nuevo propietario sobre su funciona y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).
! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación Incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buena configuracion del aparato esnecessary que el muebleonga lascharacteristicas adecuadas:

• los paneles adjacentes alorno deben ser de materiales resistentes al calor;
• en el caso de muebles de materia chapeada, las colas deben ser resistentes a una temperatura de 100^ ;
• para empotrar el hora, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble deben tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes electricas. El Consumo declarado en la placar de caracteristicas ha sido medido en una instalacion de este tipo.

Aireación

Para garantizar una buena aireacion es besoino eliminating la pared posterior del hueco para el hora. Es preferible instalar el hora apoyado sobre dos listeled de madera o sobre una superficie continua queonga una abertura de 45× 560~mm .como minimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos ubicados en la parte lateral delorno en coincidencia con los 4 orificios que se encontrartran enel marco, según el espesor del costo del mueble:

espesor de 20 mm: quite la parte movable del taco (ver la figura);

espesor de 18 mm:utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm:utilice la segunda ranura (ver la figura).

Para fazer el aparato al mueble: abra la puerta del hora y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la proteccion se deben fjar de modo tal que no pueda ser quitadas sin la ayud de una herramienta.

Conexión electrónica

! Los hornos dotados de cable de alimentación tripolar, está fabricados para funciona con corriente alterna a la tensión y Frequencia indicadas en la plac de caractéristicas (ver a continuación).

Montaje del cable de alimentacion electrica

1. Abra el panel de
   bomnes hacero
   palanca con un
   destornillador sobre las
   lenguetas laterales de
   la tapa: tire y abralo
   (vere la figura).
2. Desenosque el tornillo de la mordaza de terminal de cable y extráigalo hacer palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N- y bajo de las cabezas de los tornillos
   respetando los colores Azul (N), Marron (L) y Amarillo-Verde (1)

Conexión del cable de alimentación electrónica a la red

Instale en el cable un enchufe normalizzato para la energia. (ver al costado).

En el caso de conexión directa a la red, esnecessary interponer entre el aparato y la red, uninterruptor omnipolar con una distancia minima entrelos contactos de 3 mm., dimensionado para esacarga y que responds a las normas vigentes (el conductor de tierra no debe ser interruptido por elinterruptor). El cable de alimentacion electrica sedebe colocar de modo tal que no alcance en ningun punto una temperatura que supere en 50^ latemperatura ambiente.

! El instalador es responsable de la correcta connexion electrica y del cumplimiento de las normas de seguridad.

• la tomaonga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la energia maxima de potencia de laquina indicada en la plaza de caracteristicas (ver más abajo);

• la tensión de alimentación electrica está comprendida bajo de los values contentsados en la placá de caracteristicas (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es asi, sustituya la toma o el enchufe; no utilise prolongaciones ni conexiones multibles.

! Una vez instalado el aparato, el cable electrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido.
! El cable debe ser controlado periodicamente y sustituido solo por技术和 autorizados (ver Asistencia).
! LaEmpresa declina toda responsabilidad cuando estas normas no Sean respetadas.

PLACA DE CHARACTERISTICAS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen	Litros 58
Dimensiones de los modelos con guías extraibles	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen de los modelos con guías extraibles	Litros 50
Conexiones electricas	Tensión 220-230V~ o 220-240V~ 50/60Hz o 50Hz (ver placaracteristicas) Potencia:maxima absorbida: 2800W
ENERGY LABEL	Norma 2002/40/CE en la etiquete de los hornos electricos. Norma EN 50304 Consumo de energia por convecccion Natural - funcional de calentimiento: Tradicional; Clase Consumo de energia para的功能acion por convecccion Forzada - funcional de calentimiento: Pastelería
CE	Este aparato es conforme a las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y suscesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibility Electromagnética) y suscesivas modificaciones - 93/68/CEE del 22/07/93 y suscesivas modificaciones. - 2002/96/CE

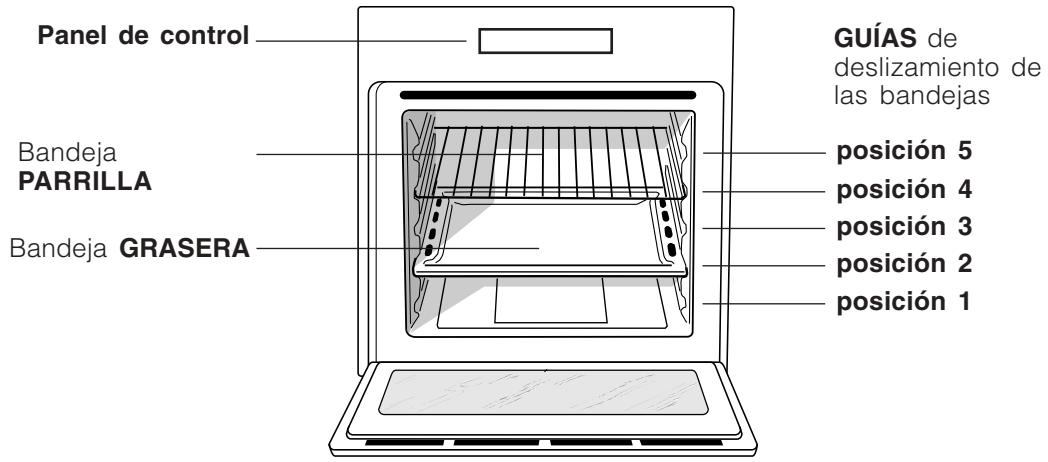

Vista de Conjunto

Panel de control

* Presente sólo en algunos modelos.

Puesta en funciona

yuso

ES

! La primera vez que encienda elorno, hágalo funcional vacio durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta delorno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias realizadas para proteger elorno.

Poner en funciona el hora

1. Seleectione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocaciones y las correspondientes temperatas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentimiento hasta la temperatura seleccionada 4. Durante la cocción es possible:
4. modifier el programa de coccción con el mando PROGRAMAS;
5. modificar la temperatura con el mando TERMOSTATO;
6. interruprir la cocciónledge el mando PROGRAMAS hasta la posicion "0".

! No apoye nunca objetos en el fondo delorno.
Porque se pueda darar el esmalte.
! Coloque siempre los recipientes de coccción sobre la parrilla suministrada con el aparato.

Ventilación para enfiambre

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfiambre. El mesmo genera unchorro de aire que sale entre el panel de control y la puerta del hora.

! Al final de la cocción, el ventilador permanece en configuración hasta que el hora está suficientemente frío.

Luz del hora

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de coccción.

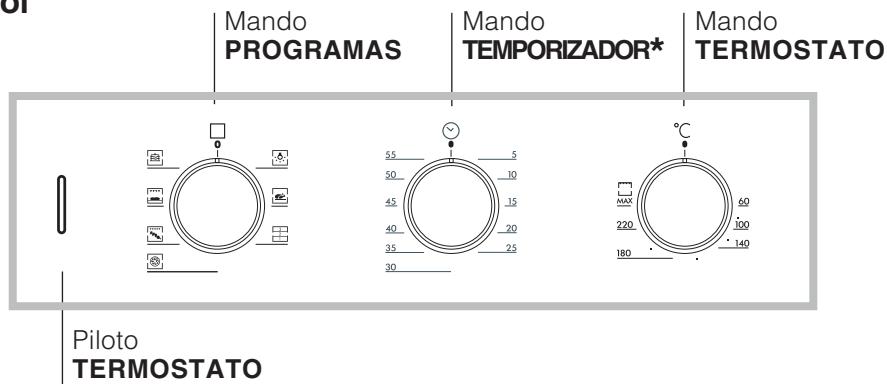

Utilizar el temporizador*

1. Antes que nada esnecessarycargar el timbre girando el mando TEMPORIZADOR un giro casi completo en sentido horario.
2. Volviendo hacía extras en sentido antihorario, fije el tiempo deseado hacerly coincidir los关键时刻 indicados en el mando TEMPORIZADOR con la referencia fija que se encontrar en el panel de control.
3. El temporizador es un contador de horas: cuando se cumple el tiempo, emite una Alertsonora.

! El temporizador no controla ni el encendido ni el apagado delorno.

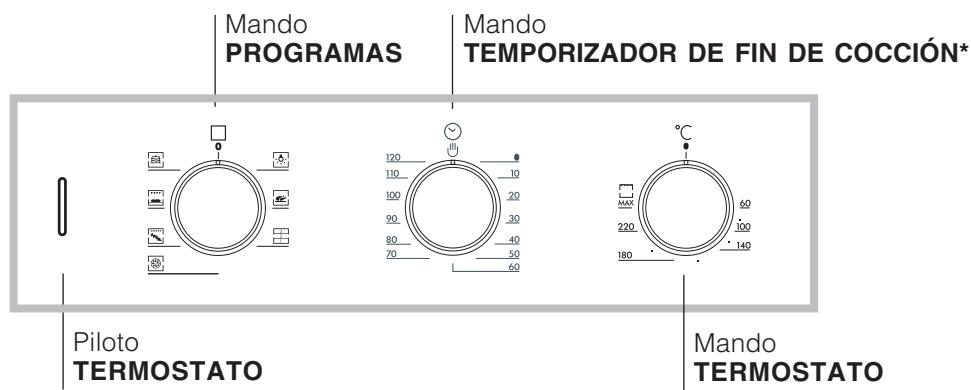

Utilice el temporizador de fin de la cocción*

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCION un giro casiplete en sentido horario.
2. Volviendo hacía más en sentido antihorario, fije el tiempo deseado hacer lo coincidir los Minutes indicados en el mando TEMPORIZADOR DE FIN DE COCCION con la referencia Fiona que se encontrar en el panel de control.
3. Una vez cumplido el tiempo, se emitirá una sealsonora y el hora se apagará.
4. Cuando el hora está apagado, el temporizador de fin de la cocción se pueda usar como un normal controlador de horas.

! Para usar el hora con funcionamanual, o sea, excluyendo el temporizador de fin de coccción, esnecessary girar el mando TEMPORIZADOR DE FIN DE COCCION hasta el significo.

• Presente sólo en algunos modelos.

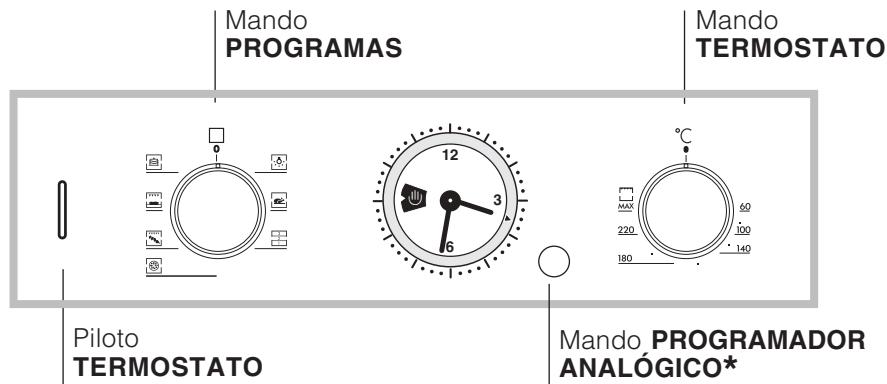

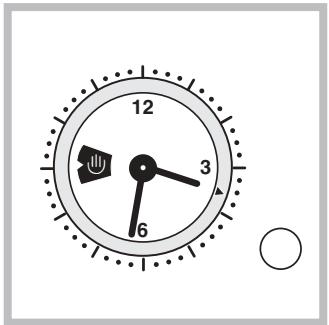

Poner en hora el reloj

Pulse el mando del PROGRAMADOR y girelo en sentido antihorario hasta fjjar la hora corriente.

! La modificacion de la hora es possible solo si el hora está connectado a la red electrica. Ante una errupacion de corriente el PROGRAMADOR se detiene: cuando se restablece la circulacion de corriente, se debe modifierNuevoamente la hora.

Poner en funciona el hora

1. Gire el mando del PROGRAMADOR en sentido antihorario hasta visualizar en la Representación visual el SYMBOLO “山”.
2. Tire el mando del PROGRAMADOR y girelo en sentido antihorario hasta llhear el indice móvil a la alta de la hora corriente. Al finalizar la operation se advierte un golpe.
3. Seleccione el programa de cocciencia deseado con el mando PROGRAMAS.
4. Para apagar el hora lleve el mando PROGRAMAS hasta la posicion "0".

Programar la coccion

Programar la duración de una cocción con comienzo inmediato

1. Gire el mando del PROGRAMADOR en sentido antihorario hasta observar el tiempo de coccción deseado, en la REPRESENTación visual.

2. Tire el mando del PROGRAMADOR y girelo en sentido antihorario hasta llhear el indice móvil a la alta de la hora corriente. Al finalizar la operacion se advierte un golpe.

3. Selección el programa de coccción deseado con el mando PROGRAMAS. El hora se encenderá inmediamente y funciona durante todo el tiempo de coccción selecciónado.

4. Una vez cumplido el tiempo, se emitirá una sealsonora y el hora se apagará.

5. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 Minutes. El programa se detiene automatistically a las 10:15 horas.

Programar la duración de una cocción con comienzo retraso

1. Gire el mando del PROGRAMADOR en sentido antihorario hasta observar el tiempo de coccción deseado en la REPRESENTación visual.
2. Tire el mando del PROGRAMADOR y gírelo en sentido antihorario hastaVELAR el indicesmovil en coincidencia con la hora de comienzo de la cocción deseada.
3. Selección el programa de coccción deseado con el mando PROGRAMAS. El hora se encenderá a la hora de comienzo fjada y funciona durante todo el tiempo de coccción seleccionado.
4. Una vez cumplido el tiempo, se emitirá una sealsonora y el hora se apagará.
5. Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 Minutes y las 11:00:00 como hora de comienzo. El programa comienza automatistically a las 11:00 horas y dura hasta las 12:15 horas.

! Para anular una programación gire el mando del PROGRAMADOR en sentido antihorario hasta visualizar en la Representación visual el symbolo “山”.

Programas de coccción

! En todos los programas se pueda hacer una temperatura entre 60^ y MAX, excepto en:

• BARBACOA (se aconseja elegirsole MAX);
• GRATIN (se aconseja no superar una temperatura de 200^ ).

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utiliser una sola bandeja: si se utilizes varias bandejas se produce una mala distribución de la temperatura.

Programa MULTICOCCION

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en configuracioniento el ventilador. Debido a que el calor es constante en todo el hora, el aire cocina y tuesta la comida de modo uniforme. Es possible utiliser hasta un maximum de dos bandejas simultanamente.

Programa BARBACOA

Se enciende el elemento calentador superior y se pone en configuracionel el asador automatico (cuando existe).

La temperatura elevada y directa del grill es aconsejada para los alimentos que necessitan una temperatura superficial alta. Realice las cocciones con la puerta del hora cerrada.

Programa GRATIN

SSe enciende el elemento calentador superior y se ponen en funciona el ventilador y el asador automatico (cuando existe). A la irradiación tírmica unidirección, le-agrega la circulación forzada del aire en el interior del hora. Esto impide que se quemen superficialmente los alimentos augmentando el poder de penetración del calor. Realice las cocaciones con la puerta del hora cerrada.

Programa HORNO PIZZA

Se activan los elementos calentadores inferior y circular y se pone en funciona el ventilador.Esta combinacion permite un rápido calentamento del hora, con un fuerte aporte de calor preferenciente desde abajo.Cuando utilise más

de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones.

Programa HORNO PASTELERIA

Se enciende el elemento calentador posterior y se pone en functonimiento el ventilador garantizing un calor suave y uniforme en el interior delorno. Este programa es aconsejable para la coccion de alimentos delicados (por ej. las tortas que necessitan leuded) y的一些 preparaciones "mignon" en 3 bandejas simultaneamente.

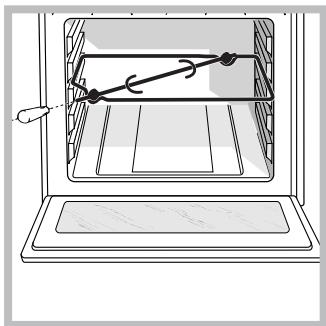

El asador automatico (sólo en algunos modelos)

Paraccional asador automatico (ver la figura) proceda del suiviente modo:

1. colocque la grasera en la posicion 1;
2. coloque el sostén del asador automatico en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior delorno;
3. aggiunto el asador automatico seleccionando con la perilla PROGRAMAS o

Consejos practicos de cocción

! En las cocciones ventiladas no utilise las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cualoulda provocquermaduras de las comida delicadas.

! En las cocaciones BARBACOA y GRATIN, colque la grasera en la posicion 1 para recoger los residuos de cocccion (jugos y/o grasas).

MULTICOCCION

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos querequireen mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posicion 3 o 4 y colque los alimentos en el centro de la parrilla.
• Se aconseja fazer el nivel de energia en el valor máximo. No sealarme si la resistencia superior no permanece constantemente encendida: sufuncionamento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con elorno.

Utilizando la grasa se aumento el tiempo de coccción y dificilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de coccción

Programas	Alimentos	Peso (Kg)	Posición de los estantes	Precalentimiento (minutos)	Temperatura aconsejada	Duración de la coccción (minutos)
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Multicocpción	Pizza (en 2 niveles)	1	2 y 4).	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4).	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4).	10	190	20-25
		0.5	2 y 4).	10	180	10-15
	Bizcochos (en 2 niveles)	0.5	2	10	170	15-20
	Bizcocho (en 1 nivel)	1	2 y 4).	10	170	20-25
	Bizcocho (en 2 niveles)	1.5	3	15	200	25-30
	Tortas saladas
Barbacoa	Lenguados y sepias	1	4	5	MAX	8-10
	Broquetas de calamares y cangrejos	1	4	5	MAX	6-8
	Filete de merluza	1	4	5	MAX	10
	Verduras a la parrilla	1	3 o 4	5	MAX	10-15
	Bistec de ternera	1	4	5	MAX	15-20
	Chuletas	1	4	5	MAX	15-20
	Hamburguesas	1	4	5	MAX	7-10
	Caballa	1	4	5	MAX	15-20
	Tostadas	n.° 4	4	5	MAX	2-3
	Con asador automatístico (cuando existe)	1.0	-	-	100%	80-90
	Asado de ternera	1.5	-	-	100%	70-80
	Pollo asado	1.0	-	-	100%	70-80
	Cordero asado
Gratin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador automatístico (cuando existe)	1.5	-	10	200	70-80
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-75
	Pollo (asado) + patatas (en la grasa)	-	2	10	200	70-75
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Horno Pastelería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps renlos (en 2 niveles)	1.2	2 y 4).	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4).	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4).	15	210	15-20
	Hojaldre renlos con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180

! El aparato ha sido proyecto y fabricado en conformidad con las normas internociales de seguridad. Estas advertencias se suministran por razones de sécurité y deben ser leidas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligiosodeer lo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilise siempre las manijas correspondentes ubicadas en los costados del hora.
• No toque laquina descalzo o con las manos y pies mojados o humedes.
• El aparato debe serutilido para cocinar alimentos,sole por personas adultas y siguiendo las instrucciones containidas en este manual.
• Durante el uso del aparato los elementos calentadores y algunos partes de la puerta delorno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación electrónica de otros electrodométricos entre en contacto con partes calientes delorno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de aperture de la puerta en el centro: a los costados podría estar caliente.
• Utilice sempre guantes paraorno para introduir o extraer recipientes.
• No cubra el fondo del hora con hojas de aluminio.
• No coloque materiales inflamables en elorno: si el aparato se pone en funciona inadvertamente podra incendiarse.
• Controle siempre que los mandos estén en la pos山坡 “ ”/“O” cuando no se usa el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red electrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del hora abierta.
• No está previsto que el aparato seautilizado por personas (niños incluidos) con reducidascapacidades ficas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta wayra los embalajés podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodométricos viejos no peuvent serarrojados en los contenedores municipales habituales; tener que ser recogidosselectivamente para optimizar la recuperación y reciclado del componentes y materiales que los constituyen, y reducir el impacto en la salute humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de分开los para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relacion a la correcta eleminación de su electrodométrico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el hora en los horarios que van desde las ultimas horas de la tarde hasta las primeras horas de lamania, se colaora reduciendo la energia de absorccion de las entreprises electricas.
• Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: ya sea para Obtener mejoras resultados como para un sensible ahorro de energia (10% aproximamente).
• Mantenga eficientes y limpias las juntas para que se adHERan bien a la puerta y no provoquen dispersion del calor.

Asistencia

Comunique:

• el modelos de laquina (Mod.)
  el numero de série (S/N)

Esta información se incluye en la plac de característica, ubicada en el aparato y/o en el embalaje.

La?sigaune informacion es valida solo para Espana Para otheros paises de haber hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consga una cobertura total adicional de

• Piezas y componentes
• Mano de obr de los先进技术
• Desplazamente a su domicilio de los先进技术

YNOPAGUE AVERIAS NUNCAMAS

Servicio de asistencia技术水平 (SAT)

Llame al 902.133.133 y nuestros技术水平s intervénzan con
rapidez y eficacia, devolviendo el electrodomestico a sus
condiciones optimas de configuraciono.
En el SAT encontrarará recambios, accesos y productos
especíicos para la limpieza yostenimiento de su
electrodomestico a precios competitivos.
ESTAMOS A SU SERVICIO

Cortar el suministro electrico

Antes de realizar cualquier operation, desconecte el aparato de la red de alimentacion electrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma seedium limpiar con una esponja empapada en agua tibia y jabon neutro. Si las manchas son dificiles de eliminar use productospecificos. Se aconseja enjuagar abundamente y secar afterwards de la limpieza. No utilisepolvos abrasivos ni sustancias corrosivas.
• El interior delorno se debe limpiarpreferentamente cada vez que se utilizes, cuando todas esta tibio. Utilice agua caliente y detergente, enjuague ySEOque con un pano suave. Evite los productos abrasivos.
• Los accesorios se peuvent lavar como cualquier vajilla, incluo en lavavajillas, con exception de las cuales deslizables.
• No utilise nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y sequelo con un paño suave; no utilise materiales asperos abrasivos o raederas metálicas aflidas que poderan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es possible extraer la puerta del hora:

1. paraarlo,abracompletamentela puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no Completely. Presione los sujetadores "F", bajo tire la puerta hacía si mismo, extrayendola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismoprocedimiento pero en sentido

contrario.

Controle las juntas

Controle periodicamente el estado de la junta que rodea la puerta del hora. Si se encontrarara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el hora hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminacion del hora: 1. Desenrosque la tapa de vidrio del portalampara.

1. Extraiga la bombilla y sustituyala con una análoga: potencia de 25 W, casquillo E 14.
2. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenosque los dos tornillos A (ver la figura). Si el hora posee paneles autolimpiantes, los mismos quedaránmomentanamente desmontados.

2. Sustituya los tornillos A con los tornillos y los distanciadores (B+C) suministrados en el kit.

1. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

1. Fije los dos encastres D de la guía en los orificios correspondientes colocados en las paredes del hora (ver la figura). Los orificios para la guía izquierda está umbicados arriba,@m间隙los orificios para la guía derecha está abajo.

2. Porultimate,encastrela guia en el distanciador C.

3. No colocque las guías deslizables en la posición 5.

Italiano, 1

English, 12

Français, 22

Espanol, 32

Portuges, 42

FZ 61.1/HA

FZ 61.1 IX/HA

FZ 612.2/HA

FZ 612.1 IX/HA

FZ 62 C.1/HA

FZ 62 C.1 IX/HA

FZ 65.1/HA

FZ 65.1 IX/HA

FZ 65 C.1/HA

FZ 65 C.1 IX/HA

F 60.1/HA

F 60.1 IX/HA

FQ 61.1/HA

FQ 61.1 IX/HA

FD 61.1/HA

XF 695.1 /HA

FZ 612 C.1 IX /HA

FZ 612 C.1 /HA

Índice

Instalacao, 43-44

Posicionamento

Ligação électrique

Placa de identificacao

1. Atarraxe os novos parafudos B e os respectivos espacácdores C, montando también os painés auto-limpantes.
