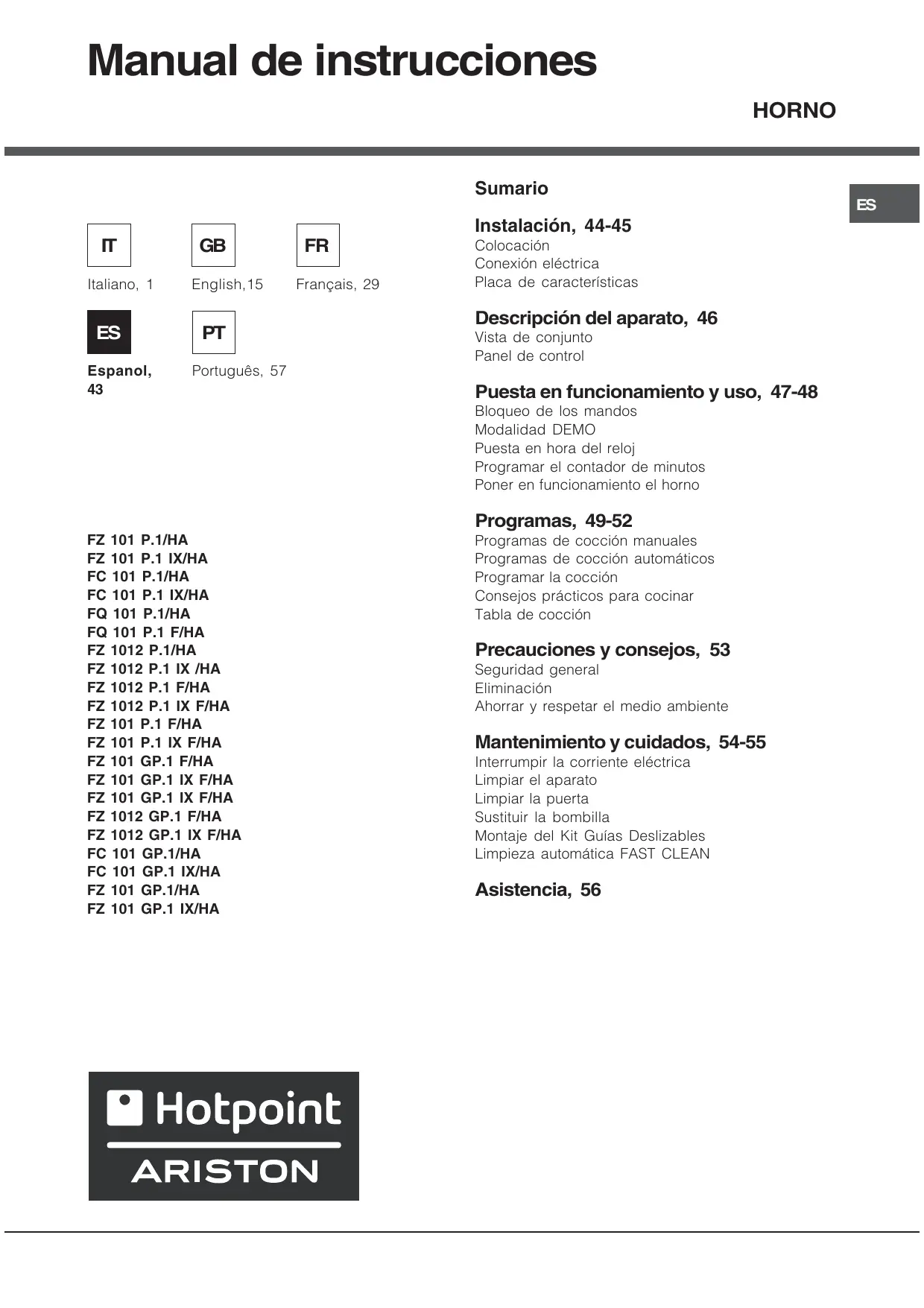

Manual de instrucciones

HORNO Sumario IT Italiano, 1

Conexión eléctrica Placa de características

Descripción del aparato, 46

Vista de conjunto Panel de control

Puesta en funcionamiento y uso, 47-48

Bloqueo de los mandos Modalidad DEMO Puesta en hora del reloj Programar el contador de minutos Poner en funcionamiento el horno

Programas de cocción manuales

Programas de cocción automáticos Programar la cocción Consejos prácticos para cocinar Tabla de cocción

Precauciones y consejos, 53

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 54-55

Interrumpir la corriente eléctrica Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizables

Limpieza automática FAST CLEAN Asistencia, 56

Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos).

La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas: • los paneles adyacentes al horno deben ser de materiales resistentes al calor;

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble: espesor de 20 mm: quite la parte móvil del taco (ver la figura);

• en el caso de muebles de madera chapeada, las colas utilizadas deben ser resistentes a una temperatura de 100°C.

espesor de 16 mm: utilice la segunda ranura (ver la figura).

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante

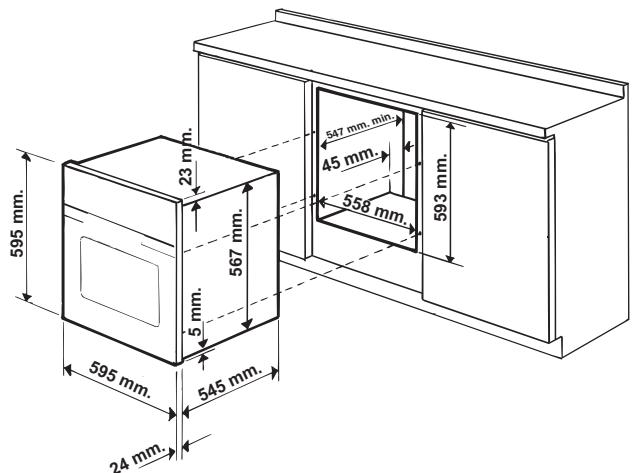

• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas.

El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Los hornos que poseen cable de alimentación tripolar, son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver más adelante). Montaje del cable de alimentación eléctrica 1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura). 2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura). 3. Quite los tornillos de los contactos L-Ny luego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde ( ).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo); • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. El cable no debe sufrir pliegues ni compresiones. El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). La empresa declina toda responsabilidad cuando estas normas no sean respetadas. DATOS TÉCNICOS long itu d 43,5 c m. Dimensiones altu ra 32 cm . p rofu ndida d 40 cm . Volumen litros 56 long itu d 43,5 c m. Dimensiones* altu ra 32 cm . p rofu ndida d 41,5 c m. Volumen * litros 58 ten sión 22 0-24 0V ~ 5 0/60Hz Conexiones o 6 0Hz po ten cia má xim a eléctricas ab sorbid a 2800W (ver la p la ca de ca racte rísticas) Norm a 20 02/40/CE en la etiq ueta de los hornos eléc tric os. ENERGY LABEL **

Clase Co nsu mo de en ergía p ara funcio nam iento po r co nvec ció n F orzad a – fun ción de ca lenta m ie nto:

G ratin. E ste apa rato es conform e co n las siguientes Norm as Com u nitarias: 20 06 /95/CE E d el 12/12/06 (Baja T ensión) y p osteriores m o dific ac iones 89 /336/CE E del 03/05/89 (C om pa tibilid ad E le ctrom ag nética) y p osteriores m o dific ac iones 93 /68/CE E d el 22/07/93 y p osteriores m o dific ac iones. 20 02/96/C E * Con contrapuerta de vidrio ** Sin guías extraíbles

ES Descripción del aparato

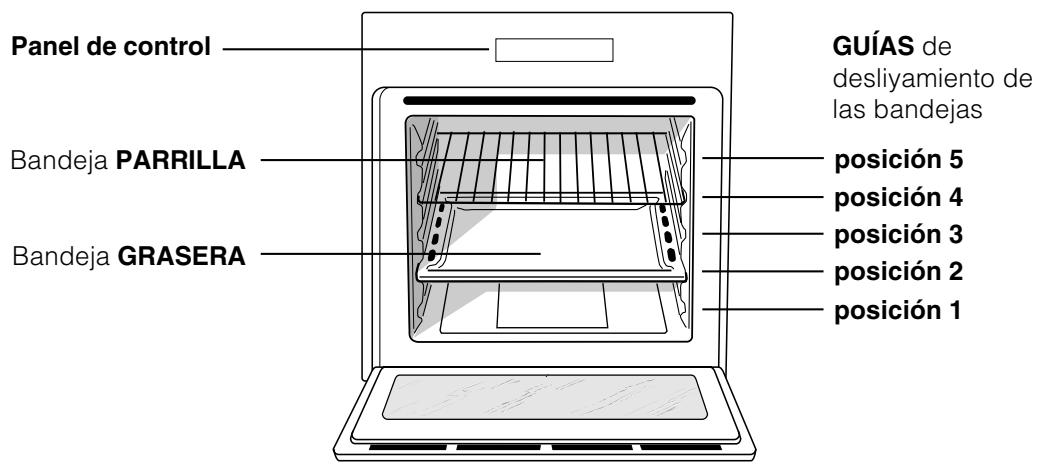

ES Vista de conjunto

GUÍAS de desliyamiento de las bandejas

posición 5 posición 4 posición 3 posición 2 posición 1

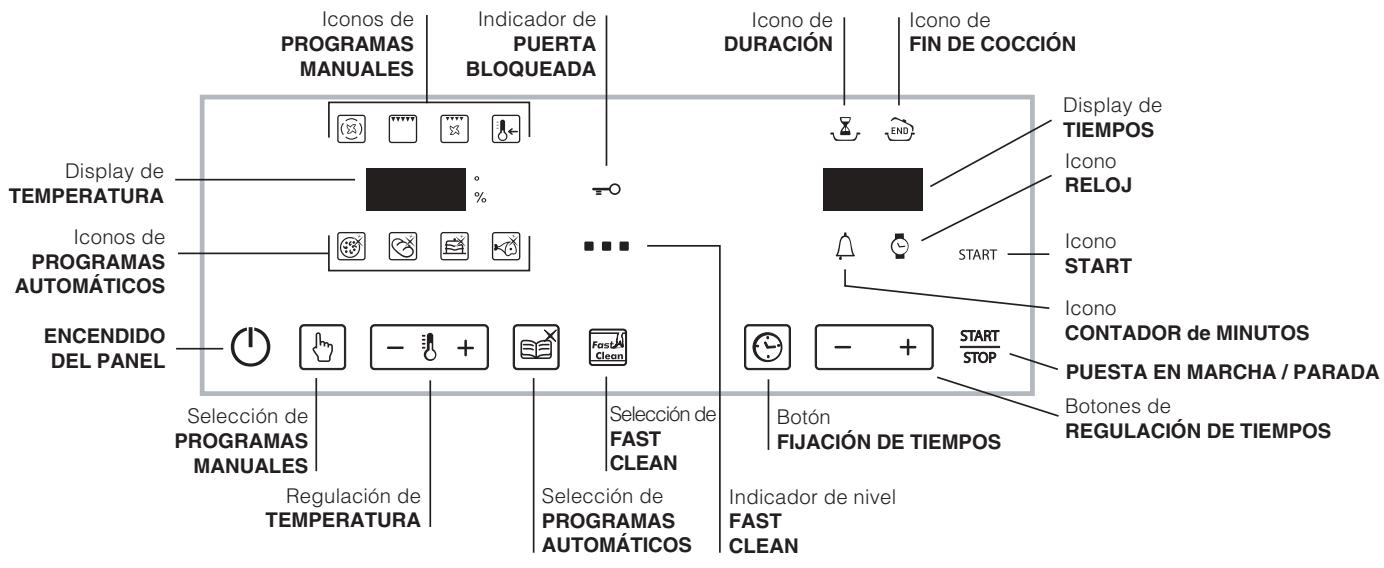

Bandeja GRASERA Indicador de

PUERTA BLOQUEADA Icono de

FIN DE COCCIÓN Display de TIEMPOS Icono

CONTADOR de MINUTOS ENCENDIDO DEL PANEL PUESTA EN MARCHA / PARADA Selección de

PROGRAMAS MANUALES Regulación de TEMPERATURA

FAST CLEAN Selección de

PROGRAMAS AUTOMÁTICOS Botón

FIJACIÓN DE TIEMPOS Indicador de nivel

FAST CLEAN Botones de

REGULACIÓN DE TIEMPOS Puesta en funcionamiento y uso

La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encuentra. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno. El “Bloqueo de los mandos” y la “Modalidad DEMO” se pueden activar/desactivar aún si el panel de control está apagado. Si después que se enciende el horno, el usuario no toca ningún botón, el horno se apagará automáticamente después de 2 minutos.

Bloqueo de los mandos

Para bloquear los mandos que regulan el horno, presione secuencialmente el botón

, el botón “START/STOP” y el botón “+” de tiempos ubicado a la derecha. Se emitirá una señal sonora y en el display TEMPERATURA se visualizará “Loc”. Para desbloquear los mandos, presione y el botón “-“ de secuencialmente el botón tiempos ubicado a la derecha. El bloqueo de los mandos se puede activar cuando se está realizando una cocción, cuando el horno está apagado o si se ha fijado un final de cocción y presionado el botón start. El bloqueo de mandos se puede desactivar en todos los casos precedentes y también cuando ha finalizado la cocción.

El horno tiene la posibilidad de funcionar en modalidad DEMO: se desactivan todos los elementos calentadores pero los mandos permanecen operativos.

Para activar la modalidad DEMO, con el horno encendido, presione secuencialmente el botón ON/ OFF, el botón START/STOP y el botón "+" de tiempos ubicado a la derecha. Para desactivar la modalidad DEMO, con el horno encendido, presione el botón ON/OFF y el botón “-“ de tiempos ubicado a la derecha. Se emitirá una señal sonora y en el display de tiempos se visualizará “D Off”. La modalidad DEMO se puede activar sólo cuando el horno está encendido y no ha comenzado ninguna cocción.

Puesta en hora del reloj

Se puede realizar con el horno encendido o apagado, pero no, si se ha programado una cocción retrasada.

1. Presione varias veces el botón

y las dos cifras en el display centelleen el icono de TIEMPOS;

2. presione los botones “+” y “-” para regular la hora; ; 3. presione el botón 4. presione los botones “+” y “-” para regular los minutos; 5. pulse nuevamente el botón

Programar el contador de minutos

Se puede programar con el horno apagado o encendido.

1. Presione varias veces el botón

y las tres cifras en el display centelleen el icono de TIEMPOS;

2. presione los botones “+” y “-” para regular los minutos; 3. pulse nuevamente el botón

para encender o apagar el horno.

Poner en funcionamiento el horno

Presione el botón para seleccionar el programa de cocción manual deseado. Se pueden fijar la temperatura y la duración de la cocción. para seleccionar el programa Presione el botón de cocción automática deseado. La temperatura y la duración de la cocción están prefijadas. Es posible modificar sólo la duración ±5/10 minutos según el programa elegido. El mensaje “In” que aparece en el display TEMPERATURA significa “enhornar”. Se puede programar una cocción retrasada. Para poner en marcha la cocción, presione el icono START/STOP. El horno entrará en la fase de precalentamiento y los indicadores de temperatura se iluminarán hasta que finalice esta fase. En las cocciones manuales, es posible modificar la temperatura presionando los botones “+” y “-“ ubicados a la izquierda. Una señal sonora y el encendido de todos los indicadores de temperatura instantánea indicarán que el precalentamiento ha finalizado: introduzca los alimentos que debe cocinar.

ES ES Durante la cocción es posible:

- modificar la temperatura presionando los botones “+” y “-“ ubicados a la izquierda (sólo para las cocciones manuales); - presionando el botón START/STOP se puede interrumpir la cocción manteniendo la duración fijada; - interrumpir la cocción presionando el botón ; - seleccionar una nueva cocción (las selecciones anteriores se anularán). El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no descendió demasiado, reactiva el programa desde el punto en el cual fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas. En el programa BARBACOA no está previsto el precalentamiento. No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Ventilación de enfriamiento Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. Al comienzo del programa FAST CLEAN el ventilador funciona a baja velocidad. Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. Luz del horno Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno.

Programas de cocción manuales

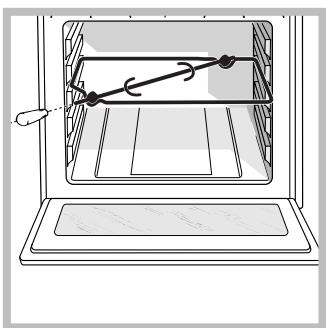

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

Todos los programas de cocción tienen una temperatura de cocción prefijada. La misma se puede modificar manualmente eligiendo un valor entre 40°C y 250°C.

En el programa BARBACOA, el valor prefijado es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente. Programa MULTINIVEL Se activan todos los elementos calentadores y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente. Programa BARBACOA Se enciende el elemento calentador superior y el asador automático (cuando existe). Presionando los botones “+” y “-“ ubicados a la izquierda, el display TEMPERATURA indicará los posibles niveles de potencia que van de 5% a 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada. ProgramaGRATIN Se enciende el elemento calentador superior y, durante una parte del ciclo, también se ponen en funcionamiento el elemento calentador circular, el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada. Programas BAJA TEMPERATURA Este tipo de cocción permite leudar, descongelar, preparar yogurt, calentar más o menos rápidamente y cocinar lentamente a baja temperatura. Las temperaturas que se pueden seleccionar son: 40, 65 y 90 °C.

1. coloque la grasera en la posición 1;

2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno; 3. accione el asador automático seleccionando los programas

Una vez que el programa abre la puerta, el asador automático se detiene.

Programas de cocción automáticos

La temperatura y la duración de la cocción están preestablecidas por el sistema C.O.P.® (Cocción Óptima Programada) que garantiza automáticamente un resultado perfecto. Es posible modificar sólo la duración ±5/10 minutos según el programa elegido. La cocción se interrumpe automáticamente y el horno avisa cuando la comida está lista. La cocción se puede realizar enhornando en frío o en caliente. Una vez finalizada la fase de cocción, el horno emite una señal sonora. No abra la puerta del horno para evitar que se alteren los tiempos y las temperaturas de ejecución de las cocciones. Programa CARNE Utilice esta función para cocinar carnes de ternera, cerdo o cordero. Enhorne con el horno frío. También es posible enhornar con el horno caliente. Programa TORTAS Esta función es ideal para cocinar tortas, ya sea las que contienen levadura natural como las que contienen levadura química y también las que no contienen levadura. Enhornar con el horno frío. También es posible enhornar con el horno caliente.

ES Programa PIZZA Utilice esta función para cocinar la pizza. Consulte el capítulo siguiente para conocer la receta y los detalles.

Programa PAN Utilice esta función para cocinar pan. Consulte el capítulo siguiente para conocer la receta y los detalles. Programa PIZZA Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones: • respete la receta; • el peso de la masa debe ser de 500 g a 700 g. • unte ligeramente con manteca la grasera. Receta para la PIZZA: 1 Grasera, Nivel bajo, con el Horno Frío o Caliente Receta para 3 pizzas de aproximadamente 550 g: 1000g de Harina, 500g de Agua, 20g de Sal, 20g de Azúcar, 10cl de Aceite de Oliva, 20g de levadura fresca (o 2 sobrecitos de levadura en polvo) • Leudado a temperatura ambiente: 1 hora. • Enhorne con el horno frío o caliente • Ponga en marcha la cocción

PIZZA Programa PAN Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• respete la receta; • respete el peso máximo por grasera; • no olvide colocar 1 dl de agua fría en la grasera en la posición 5; • el leudado de la masa se realiza a temperatura ambiente durante 1 hora o 1 hora y media según la temperatura de la habitación y hasta que alcance el doble de la masa inicial. Receta para el PAN : 1 Grasera de 1000g como máximo, Nivel bajo 2 Graseras de 1000g como máximo, Niveles bajo y medio Receta para 1000g de masa: 600g de Harina, 360g de Agua, 11g de Sal, 25g de levadura fresca (o 2 sobrecitos de levadura en polvo) Proceso: • Mezcle la harina y la sal en un recipiente grande. • Diluya la levadura en el agua ligeramente tibia (aproximadamente 35 grados). • Realice un hueco en el medio de la harina. • Vierta en él la mezcla de agua y levadura • Trabaje la masa hasta obtenerla homogénea y poco pegajosa, estirándola con la palma de la mano y volviendo a plegarla sobre sí misma durante 10 minutos. • Forme una bola, coloque la masa en una ensaladera y cúbrala con una película transparente para evitar que la superficie de la misma se seque. Coloque la ensaladera en el horno con la función manual BAJA TEMPERATURA en 40ºC y deje que leude durante 1 hora aproximadamente (el volumen de la masa debe crecer hasta el doble). • Divida la bola para obtener varios panes. • Colóquelos en la grasera sobre papel para horno. • Eche harina sobre los panes. • Realice cortes en los panes. • no olvide colocar 1 dl de agua fría en la grasera en la posición 5; Para la limpieza, se aconseja el uso de agua y vinagre. • Enhorne con el horno frío. • Ponga en marcha la cocción PAN • Al final de la cocción, deje reposar los panes sobre una parrilla hasta que estén completamente fríos.

Programar la cocción

Consejos prácticos para cocinar

La programación es posible sólo después de haber seleccionado un programa de cocción.

En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría producir quemaduras de las comidas delicadas.

Programar la duración

Para fijar la duración de una cocción manual

1. presione varias veces el botón hasta que y el primer número en el centelleen el icono display de TIEMPOS;

2. presione los botones "+" y "-" para modificar las horas; hasta que 3. presione de nuevo el botón centelleen los otros dos números en el display de TIEMPOS; 4. presione los botones "+" y "-" para modificar los minutos; para confirmar las 5. pulse nuevamente el botón operaciones realizadas; • Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas. Programar una cocción retrasada La programación retrasada es posible sólo después de haber fijado la duración de la cocción. 1. Siga el procedimiento de 1 a 5 descrito para la duración; 2. luego, presione el botón hasta que centelleen el icono y los dos números en el display de TIEMPOS; 3. presione los botones "+" y "-" para modificar las horas; 4. presione de nuevo el botón hasta que centelleen los otros dos números en el display de TIEMPOS; 5. presione los botones "+" y "-" para modificar los minutos;

ES En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción

(jugos y/o grasas). MULTINIVEL • Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor. • Coloque la grasera abajo y la parrilla arriba. BARBACOA • Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla. • Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. PIZZA • Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante. • En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

6. pulse nuevamente el botón operaciones realizadas; • Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 minutos y las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:15 horas. y encendidos indican que se ha Los iconos realizado una programación. En el display TIEMPOS se visualizan alternativamente la hora de finalización de la cocción y la duración. Para anular una programación, presione el botón START/STOP.

Tortas glaseadas en 2 niveles/tortas en 2 niveles Bizcocho en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Caballa Lasañas Hojaldre relleno con crema en 2 niveles Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas Caballa Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillo caliente con jamón y queso (o pan tostado) Pollo asado con asador automático (cuando existe) Cordero asado con asador automático (cuando existe) Pollo a la parrilla Sepias Pollo asado con asador automático (cuando existe) Pato asado con asador automático (cuando existe) Asado de ternera o de vaca Asado de cerdo Cordero Descongelación Leudado Calentamiento de comidas Pasteurización Pizza (ver la receta) Hogaza (masa de pan) Pan (ver la receta)

Posición de las bandejas

Temperatura aconsejada

Duración de la cocción

2y4 2y4 2y4 1 y 2/3 2 1o2 2 2y4 2y4 2y4 1y3 4 4 4 4 3o4 4 4 4 4 -

1y3 1y3 1y3 1y3 1 1 1 1y3 1y3 1y3 1y3 3 3 3 3 2o3 3 3 3 3 -

No No No No No No No No No No No No No

200 210 210 210 210 210 -

30-35 70-80 60-70 60-75 70-80 40-45 60-90 23-33 23-33 55

1 automática 1 Pan 1 automático Tortas Tortas con levadura 1 2o3 2 No 35-55 automático Carne Asados 1 2o3 2 No 60-80 automático * Los tiempos de cocción son indicativos y se pueden modificar en base a los gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. • El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas. • Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno. • No toque el aparato descalzo o con las manos y pies mojados o húmedos. • El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. • Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos. • Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno. • No obstruya las aberturas de ventilación y de eliminación del calor. • Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente. • Utilice siempre guantes para horno para introducir o extraer recipientes. • No cubra el fondo del horno con hojas de aluminio. • No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse. • No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe. • No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica. • En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). • No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados. • La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), le permitirán organizarse en ese sentido. • Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente). • Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

ES Mantenimiento y cuidados

ES Interrumpir la corriente eléctrica

3. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura).

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas. • El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos. • Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. • Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja. No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para lograr una limpieza más profunda es posible desmontar la puerta del horno: 1. para ello, abra completamente la puerta (ver la figura);

3. (Con contrapuerta de vidrio) sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores “F”, luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).

F Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

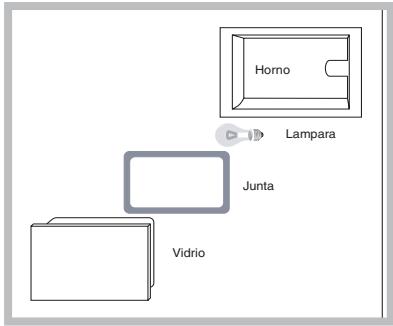

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

2. alce y gire las palancas ubicadas en las dos bisagras

F Con contrapuerta de vidrio

1. Quite la tapa de vidrio, utilizando un destornillador.

2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 15 W, casquillo E 14. Vuelva a colocar la tapa posicionando correctamente la junta (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

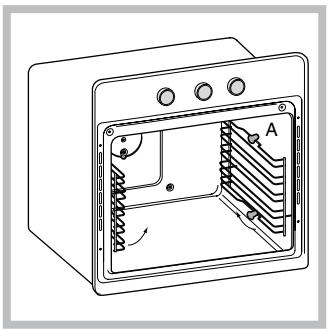

1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

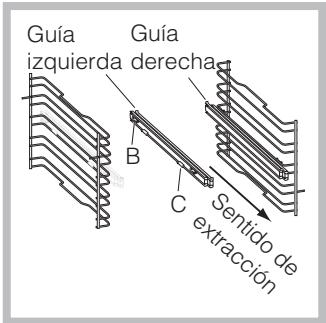

Guía izquierda derecha

B C S ex enti tra do cc d ió e n

2. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.

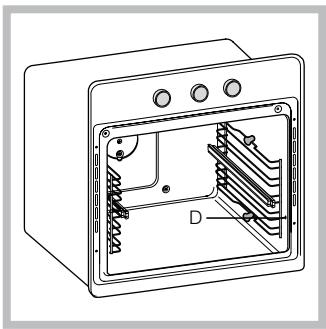

3. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las paredes del horno

(ver la figura). Los orificios para el bastidor izquierdo D están ubicados arriba, mientras que los orificios para el derecho están abajo. 4. Por último, encastre los bastidores en los distanciadores A. No coloque las guías deslizables en la posición 5.

Limpieza automática FAST CLEAN El programa FAST CLEAN eleva la temperatura interior del horno hasta los 500ºC y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más precisamente, la suciedad se incinera.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro. Antes de activar FAST CLEAN: • con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes; • extraiga todos los accesorios; • no deje paños de cocina o manoplas en la manija. Si el horno está excesivamente caliente, la pirólisis

podría no comenzar. Espere hasta que se enfríe.

La activación del programa es posible sólo después de haber cerrado la puerta del horno. Para activar FAST CLEAN presione el botón y elija el nivel de limpieza deseado con una duración prefijada y no modificable: 1. Económico (ECO): duración 1 hora; 2. Normal (NOR): duración 1 hora y 30 minutos; 3. Intensivo (INT): duración 2 horas. Dispositivos de seguridad • la puerta se bloquea automáticamente apenas la temperatura alcanza valores elevados; • si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe; • una vez que se ha bloqueado la puerta no es posible modificar los valores de duración y finalización. La programación es posible sólo después de haber seleccionado el programa FAST CLEAN. Programar la limpieza automática retrasada 1. Presione el botón hasta que centelleen el icono .y los dos números en el display de TIEMPOS; 2. presione los botones "+" y "-" para modificar las horas; 4. presione de nuevo el botón hasta que centelleen los otros dos números en el display de TIEMPOS; 5. presione los botones "+" y "-" para modificar los minutos; 6. pulse nuevamente el botón para confirmar las operaciones realizadas; • Ejemplo: son las 9:00 horas, se elige una FAST CLEAN con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:30:00 horas. Los iconos y encendidos indican que se ha realizado una programación. En el display TIEMPOS se visualizan alternativamente la hora de finalización FAST CLEAN y la duración. Para anular una programación, presione el botón START/ STOP. Al finalizar la limpieza automática Para poder abrir la puerta del horno será necesario esperar que la temperatura del horno haya descendido hasta un nivel aceptable. En ese momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: “ER” seguido por números. En esos casos es necesaria la intervención del servicio de asistencia técnica. Antes de llamar al Servicio de Asistencia Técnica: • Verifique que la anomalía no pueda ser resuelta por Ud. mismo; • Vuelva a poner en marcha el programa para controlar si el inconveniente ha sido resuelto; • Si no es así, llame al Servicio de Asistencia Técnica Autorizado. No llame nunca a técnicos no autorizados. Comunique: • el • El • El Esta

mensaje que se observa en el display TEMPERATURA modelo de la máquina (Mod.) número de serie (S/N) información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España

Para otros países de habla hispana consulte a su vendedor Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de Piezas y componentes Mano de obra de los técnicos Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO
