Tipo de producto	Lavavajillas integrable
Dimensiones (An x Pr x Al)	60 x 60 x 85 cm
Peso neto	50 kg
Alimentación eléctrica	220-240 V, 50 Hz
Capacidad	14 cubiertos
Consumo de energía	Clase A+ (estimada)
Consumo de agua por ciclo	10 L
Nivel sonoro	44 dB
Programas de lavado	Intensivo, Normal, Eco, Rápido, Prelavado
Funciones especiales	Inicio diferido, Media carga, Secado boost
Sistema de secado	Condensación
Ablandador y sal	Compartimentos separados con indicadores
Cesto para cubiertos	Tercer cesto (opcional)
Filtros	Filtro de tamiz y microfiltro lavables
Mantenimiento	Limpieza de filtros, brazos rociadores, junta de puerta
Seguridad	Protección contra desbordamiento, seguridad infantil (opción)
Piezas de repuesto	Disponibles a través del servicio postventa de Samsung
Índice de reparabilidad	7,5/10 (estimación)

Preguntas frecuentes - DW5363PGBWQ SAMSUNG

¿Qué programas de lavado están disponibles?

Los programas incluyen Intensivo para vajilla muy sucia, Normal para uso diario, Eco para ahorro de agua y energía, Rápido para un lavado corto, y Prelavado para enjuagar sin detergente.

¿Cómo agregar sal regeneradora?

Abra la tapa del depósito de sal (generalmente en la parte inferior del cesto inferior), llene con sal específica para lavavajillas hasta que el agua se desborde, luego vuelva a cerrar. El indicador de sal se apagará después de algunos ciclos.

¿Qué hacer si el lavavajillas no arranca?

Verifique que el aparato esté bien enchufado, la puerta bien cerrada, la entrada de agua abierta y el programa seleccionado. Asegúrese de que ningún indicador de error esté encendido. Consulte el manual para los códigos de error.

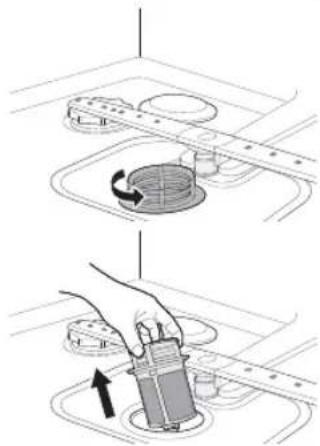

¿Cómo limpiar el filtro?

Retire el filtro en la parte inferior del tanque (gírelo en sentido antihorario), enjuáguelo bajo agua corriente con un cepillo suave y vuelva a colocarlo. Limpie también el microfiltro.

¿Por qué hay agua residual en el lavavajillas?

Esto puede deberse a un filtro obstruido, un tubo de desagüe doblado o un defecto de la bomba de drenaje. Limpie el filtro y revise el tubo. Si el problema persiste, contacte al servicio técnico.

¿Puedo usar detergente líquido?

Sí, pero use el compartimento destinado al detergente líquido (a menudo con un tapón). Evite ponerlo en el depósito de polvo. Adapte la dosis según el nivel de suciedad.

¿Cómo activar el inicio diferido?

Presione la tecla Inicio diferido para elegir la hora de inicio (generalmente de 1 a 24 horas). Confirme presionando Inicio. El indicador parpadea hasta el inicio del ciclo.

¿Qué significa el código de error E1?

El código E1 generalmente indica un problema de llenado o drenaje. Verifique la entrada de agua, el filtro y el tubo de desagüe. Consulte el manual para el significado exacto.

¿Cómo mantener la junta de la puerta?

Limpie regularmente la junta con un paño húmedo y un poco de vinagre para evitar moho y olores. Verifique que no esté roto. Una junta dañada debe reemplazarse.

¿Dónde encontrar piezas de repuesto para este modelo?

Las piezas de repuesto están disponibles a través del servicio postventa de Samsung, en el sitio web oficial o en distribuidores autorizados. Tenga a mano el número de modelo (DW5363PGBWQ).

MANUAL DE USUARIO DW5363PGBWQ SAMSUNG

DW-FG720, serie D154

DW-FG520, serie D153

DW5363PGB, serie D156

DW5343TGB, serie D155

lavavajillas

manual del usuario

100%

Papel reciclado

Este manual está hecho de papel 100% reciclado.

imagine the possibilities

Gracias por adquirir este producto Samsung. Registre su producto para obtener un servicio más completo en

www.samsung.com/register

Las funciones de su nuevo lavavajillas Samsung

Con su nuevo lavavajillas, su forma de ver los platos sucios cambiará por completo. Su nuevo lavavajillas Samsung tiene todas las características, desde funciones especiales hasta eficiencia energética, para hacer de lavar los platos una tarea lo más sencilla y agradable posible.

1. Sistema de filtrado de 3 capas

El sistema de filtración de 3 capas de su nuevo lavavajillas Samsung filtra todos los restos de comida de sus platos, tazas, utensilios de cocina y cubiertos. El avanzado sistema de filtración filtra a fondo y recoge todos los restos de comida para que pueda estar seguro de que su vajilla queda completamente limpia.

Los lavavajillas Samsung disponen del sistema de filtración más potente de su clase.

2. Tecnología de secado por condensación

Su nuevo lavavajillas Samsung utiliza la energía térmica latente del último ciclo de aclarado para secar la vajilla. De esta manera, no solo se ahorra energía, sino que también se evita que el vapor escape del lavavajillas y cause lesiones a los miembros de su familia.

Este manual de usuario contiene información importante sobre la instalación, el uso y el mantenimiento de su nuevo lavavajillas Samsung. Consulte el manual para obtener instrucciones detalladas sobre el uso del panel de control y consejos sobre cómo aprovechar al máximo las funciones y tecnologías más recientes de su nuevo lavavajillas. La sección "Programas de lavado" incluye un resumen de los programas disponibles y la sección "Solución de problemas" contiene información sobre cómo resolver problemas comunes.

2_ Las funciones de su nuevo lavavajillas Samsung

Instrucciones de seguridad

Felicitaciones por su nuevo lavavajillas Samsung. Este manual contiene información importante sobre la instalación, el uso y el mantenimiento de su lavadora. Lea atentamente este manual de usuario para aprovechar al máximo las numerosas ventajas y funciones que ofrece este lavavajillas.

LO QUE DEBE SABER SOBRE LAS NORMAS DE SEGURIDAD

Lea atentamente este manual para saber cómo utilizar este nuevo aparato con sus amplias capacidades y funciones de manera segura y eficiente, y conserve el manual como referencia en un lugar seguro cerca del aparato. Utilice este aparato únicamente para los fines para los que fue diseñado, como se describe en este manual de usuario.

Las advertencias y normas de seguridad de este manual no cubren todas las condiciones y situaciones posibles. Es su responsabilidad usar el sentido común y tener cuidado al instalar, operar y mantener su lavavajillas.

Debido a que las siguientes instrucciones de uso se aplican a varios modelos, las especificaciones de su lavavajillas pueden diferir ligeramente de las descritas en este manual y es posible que no todas las advertencias sean aplicables. Si tiene preguntas o comentarios, comuníquese con el centro de servicio más cercano o visite www.samsung.com para obtener soporte e información.

SÍMBOLOS DE SEGURIDAD IMPORTANTES Y PRECAUCIONES

Símbolos de seguridad importantes

	Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlij k letsel en/of schade.
	Gevaar of onveilige handelingen die kunnen leiden tot persoonlij k letsel en/of schade.
	Om de kans op brand, explosies, elektrische schokken of persoonlij k letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen.
	NIET proberen.
	NIET demonteren.
	NIET aanraken.
[WWW6]	Volg de aanwij zingen nauwkeurig op.
	Trek de stekker uit het stopcontact.
	Om elektrische schokken te voorkomen, moet het apparaat zij n geaard.
	Neem contact op met het servicecentrum voor ondersteuning.
	Opmerking

Estos símbolos de advertencia sirven para prevenir lesiones personales, tanto suyas como de otras personas. Sígalos cuidadosamente.

Guarde estas instrucciones en un lugar seguro y asegúrese de que los nuevos usuarios estén familiarizados con el contenido. Transmita las instrucciones a cualquier futuro propietario.

Instrucciones de seguridad

3

Instrucciones de seguridad

Medidas de seguridad importantes

Este aparato cumple con los requisitos de seguridad actuales. Sin embargo, un uso incorrecto puede provocar lesiones personales y daños.

Para evitar el riesgo de accidentes y daños al aparato, debe leer detenidamente estas instrucciones antes de usar el aparato por primera vez. Contienen información importante sobre seguridad, uso y mantenimiento.

Como con todos los equipos eléctricos con piezas móviles, existe un peligro potencial. Para usar este aparato de forma segura, debe saber cómo operarlo y tener cuidado al usarlo.

Nunca permita que los niños (o mascotas) jueguen sobre o dentro de su lavavajillas. La puerta del lavavajillas no se abre fácilmente desde el interior y los niños pueden resultar gravemente heridos si quedan atrapados.

Los niños solo deben usar el aparato bajo supervisión. Esto es para evitar que jueguen con él.

Si el enchufe (cable de alimentación) está dañado, debe ser reemplazado por el fabricante, su servicio técnico o una persona igualmente calificada por razones de seguridad.

Este aparato debe colocarse de manera que la fuente de alimentación, el grifo de agua y el desagüe sean fácilmente accesibles incluso después de la instalación.

INSTRUCCIONES RELATIVAS A LA ETIQUETA WEEE

Eliminación correcta de este producto (equipos eléctricos y electrónicos de desecho)

(Aplicable en países donde los residuos se recogen por separado)

Esta marca en el producto, los accesorios o el material informativo indica que el producto y sus accesorios electrónicos (por ejemplo, cargador, auriculares, cable USB) no deben desecharse junto con otros

residuos domésticos al final de su vida útil. Para evitar posibles daños al medio ambiente o a la salud humana debido a la eliminación incontrolada de residuos, separe estos artículos de otros tipos de residuos y recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales.

Los usuarios domésticos deben ponerse en contacto con la tienda donde compraron este producto o con el municipio donde viven para saber dónde y cómo pueden reciclar estos artículos de manera respetuosa con el medio ambiente.

Los usuarios comerciales deben ponerse en contacto con su proveedor y consultar los términos y condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben mezclarse con otros residuos comerciales para su eliminación.

Instrucciones de seguridad

INSTRUCCIONES PARA EL USO DEL LAVAVAJILLAS

Este lavavajillas no está destinado a uso comercial. Está diseñado para uso doméstico y otros entornos de trabajo y vivienda similares, como:

• Tiendas • Oficinas y salas de exposición

Y por residentes en entornos como:

- Hostales y pensiones.

El aparato debe utilizarse únicamente, como se describe en este manual de usuario, para limpiar vajilla y cubiertos domésticos.

Cualquier otro uso no está respaldado por el fabricante y puede ser peligroso.

El fabricante no es responsable de los daños causados por un uso incorrecto o no intencionado del aparato.

No utilice disolventes en el lavavajillas. Peligro de explosión.

Asegúrese de no inhalar ni ingerir detergentes para lavavajillas. Los detergentes contienen ingredientes irritantes o cáusticos que pueden causar sensación de ardor en la nariz, la boca y la garganta si se ingieren, o pueden causar problemas respiratorios. Consulte a un médico inmediatamente si se ha inhalado o ingerido detergente.

No dejes la puerta abierta innecesariamente, ya que podrías tropezar con ella.

No te sientes ni te apoyes en la puerta abierta. Esto podría hacer que el lavavajillas se vuelque y se dañe, y podrías lesionarte.

Utiliza únicamente detergentes y abrillantadores diseñados para lavavajillas domésticos. No uses jabón para lavar platos a mano.

No uses productos de limpieza fuertemente ácidos.

No llenes el depósito de abrillantador con polvo o detergente líquido. Esto podría dañar gravemente el depósito.

Si llenas accidentalmente el depósito de sal con polvo o detergente líquido, el descalcificador podría dañarse. Comprueba que tienes el paquete correcto de sal para lavavajillas antes de llenar el depósito de sal.

Utiliza únicamente sal gruesa especial para lavavajillas para la regeneración, ya que otros tipos de sal pueden contener aditivos insolubles que podrían afectar negativamente al funcionamiento del descalcificador.

En un aparato con cesta para cubiertos (según el modelo), los cubiertos se secan y limpian mejor si se colocan con el mango hacia abajo. Para evitar el riesgo de lesiones, puedes colocar cuchillos, tenedores, etc., con el mango hacia arriba.

Los artículos de plástico que no resisten el agua caliente, como vasos desechables de plástico, cubiertos de plástico o recipientes, no deben lavarse en el lavavajillas.

Debido a la alta temperatura del lavavajillas, estos artículos pueden derretirse o deformarse.

En los modelos con la función de inicio diferido, asegúrate de que el dispensador esté seco antes de añadir detergente. Si es necesario, seca el dispensador. El detergente se apelmazará si lo colocas en un dispensador húmedo, lo que podría impedir que se distribuya correctamente.

Los cuchillos y otros objetos con puntas afiladas deben colocarse con la punta hacia abajo en la cesta o tenderse planos.

Instrucciones de seguridad

5

Instrucciones de seguridad

INSTRUCCIONES PARA PROTEGER A SUS HIJOS

¡Este aparato no es un juguete! Para evitar el riesgo de lesiones, mantenga a los niños alejados y no permita que jueguen dentro o cerca del lavavajillas ni con los controles. No son conscientes de los posibles peligros. Cuando trabaje en la cocina, los niños deben estar siempre bajo supervisión.

Además, existe el peligro de que los niños que juegan se encierren en el lavavajillas.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si están bajo supervisión o han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos. Los niños no deben jugar con el aparato.

La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

Los niños mayores solo deben usar el lavavajillas cuando se les haya explicado claramente cómo operar el aparato, sean capaces de usarlo de manera segura y sean conscientes de los peligros de un uso incorrecto.

¡MANTENGA LOS DETERGENTES FUERA DEL ALCANCE DE LOS NIÑOS! Los detergentes contienen ingredientes irritantes o corrosivos que pueden causar sensación de ardor en la nariz, boca y garganta si se ingieren, o pueden causar problemas respiratorios.

Mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

Puede haber restos de detergente en el aparato.

Consulte inmediatamente a un médico en caso de inhalación o ingestión de detergente.

INSTRUCCIONES PARA INSTALAR EL LAVAVAJILLAS

Compruebe si el aparato tiene daños visibles antes de instalarlo. No utilice nunca un aparato dañado. Un aparato dañado puede ser peligroso.

El lavavajillas solo debe conectarse a un enchufe con toma de tierra adecuado. El enchufe debe ser fácilmente accesible incluso después de instalar el lavavajillas, para que se pueda cortar el suministro eléctrico en cualquier momento. (Consulte la sección "Comprobación de los accesorios" en la página 10).

No debe haber enchufes detrás del lavavajillas. Puede haber riesgo de sobrecalentamiento e incendio si el lavavajillas presiona contra el enchufe.

El lavavajillas no debe instalarse debajo de una placa de cocina. Debido a las altas temperaturas de radiación que a veces genera una placa de cocina, el lavavajillas puede dañarse. Por la misma razón, el aparato no debe instalarse cerca de fuego abierto u otros aparatos que emitan calor, como elementos calefactores, etc.

Conecte el lavavajillas a la red eléctrica solo después de que el aparato esté completamente instalado y los muelles de la puerta estén bien ajustados.

Antes de conectar el aparato, compruebe que los datos de conexión de la placa de características (voltaje y potencia conectada) coinciden con la red eléctrica. En caso de duda, consulte a un electricista autorizado.

La seguridad eléctrica de este aparato solo puede garantizarse cuando está conectado a un sistema de puesta a tierra eficaz. Es importante que este requisito de seguridad estándar esté presente y se pruebe regularmente. En caso de duda, el sistema eléctrico de la casa debe ser revisado por un electricista autorizado.

El fabricante no es responsable de las consecuencias de un sistema de puesta a tierra defectuoso (por ejemplo, una descarga eléctrica).

No utilice regletas ni alargadores para conectar el aparato a la red eléctrica. Si lo hace, no se puede garantizar la seguridad requerida del aparato (por ejemplo, el peligro de sobrecalentamiento).

Este aparato solo puede instalarse en instalaciones móviles, como barcos, cuando un instalador autorizado haya realizado un análisis de riesgos.

Instrucciones de seguridad

La carcasa de plástico de la conexión de agua contiene un componente eléctrico. La carcasa no debe sumergirse en agua.

Hay cables eléctricos en la manguera del sistema de protección contra fugas de agua. No acorte nunca la manguera de entrada de agua, incluso si es demasiado larga.

Los trabajos de instalación, mantenimiento y reparación solo deben ser realizados por una persona autorizada y competente, de acuerdo con las normas de seguridad nacionales y locales vigentes. Si una persona no cualificada realiza reparaciones u otros trabajos, puede haber peligro. El fabricante no es responsable de trabajos no autorizados.

El sistema integrado de protección contra el agua ofrece protección contra daños por agua, siempre que se cumplan las siguientes condiciones:

• El lavavajillas está correctamente instalado y conectado a la tubería de agua.
• El lavavajillas recibe un buen mantenimiento y las piezas que visiblemente necesitan reemplazo se sustituyen.
• El grifo se cierra cuando el aparato no se utiliza durante un período prolongado (por ejemplo, durante las vacaciones).
• El sistema de protección contra el agua también funciona cuando el aparato está apagado. Sin embargo, el aparato debe permanecer conectado a la red eléctrica.

Un aparato dañado puede ser peligroso. Si el lavavajillas se daña, desconecte la alimentación eléctrica y póngase en contacto con su distribuidor o con el servicio técnico.

Las reparaciones no autorizadas pueden suponer peligros imprevistos para el usuario. El fabricante no puede hacerse responsable de ello. Las reparaciones solo deben ser realizadas por un técnico de servicio autorizado.

Las piezas defectuosas solo deben sustituirse por recambios originales. La seguridad del aparato solo puede garantizarse si se utilizan piezas originales.

Para trabajos de mantenimiento, desconecte siempre el lavavajillas de la corriente (apague el enchufe y desenchúfelo).

Si el cable de conexión está dañado, debe sustituirse por un cable especial. Está disponible en el fabricante. Por razones de seguridad, solo debe ser instalado por el servicio técnico o un técnico de mantenimiento autorizado.

En países con zonas afectadas por cucarachas u otras plagas, asegúrese de mantener el aparato y su entorno siempre limpios. Los daños causados por cucarachas u otras plagas no están cubiertos por la garantía.

En caso de avería o para fines de limpieza, el aparato solo está completamente aislado de la corriente si:

• el enchufe está apagado y desenchufado, o
• cuando se ha desconectado la alimentación eléctrica, o
• se ha retirado el fusible principal de la red eléctrica, o
• se ha retirado el fusible de rosca (en países donde corresponda).

No modifique el aparato de ninguna manera, a menos que haya recibido autorización del fabricante.

No abra nunca la carcasa del aparato. Manipular las conexiones eléctricas o los componentes mecánicos es muy peligroso y puede provocar averías o una descarga eléctrica.

Mientras el aparato esté en garantía, cualquier reparación debe ser realizada exclusivamente por un técnico de servicio autorizado por el fabricante. De lo contrario, la garantía quedará anulada.

Al instalar el producto, deje espacio libre por arriba, a la izquierda, a la derecha y por detrás, para que haya una buena ventilación.

Si no se deja suficiente espacio entre el producto y el fregadero, el fregadero puede dañarse o puede aparecer moho.

Compruebe que el nivel de dureza está ajustado correctamente para el lavavajillas en su zona. (Consulte la sección "Ajuste del nivel de dureza del agua" en la página 15.)

Instrucciones de seguridad

7

INSTALACIÓN DE SU LAVAVAJILLAS

9

9 Comprobación de las piezas y el panel de control 11 Cumplimiento de los requisitos de instalación 12 Instalación del lavavajillas (solo para instalación bajo el fregadero)

ANTES DE UTILIZAR EL PRODUCTO

15

15 Uso del sistema de descalcificación de agua 16 Activar o desactivar el sonido 16 Uso de la sal para lavavajillas 17 Uso del abrillantador

CARGA DEL LAVAVAJILLAS

18

18 Pautas para lavar la vajilla 18 Uso de las cestas 22 Uso del detergente

USO DEL LAVAVAJILLAS

24

24 Instrucciones básicas 24 Uso de los selectores de programa 25 Uso de la función de inicio diferido 25 Uso de la pantalla digital 26 Uso de funciones adicionales

LIMPIEZA Y MANTENIMIENTO DE SU LAVAVAJILLAS

27

27 Limpieza del exterior 27 Limpieza del interior 27 Limpieza de los filtros 28 Limpieza de los brazos rociadores 29 Almacenamiento de su lavavajillas

8_ Contenido

SOLUCIÓN DE PROBLEMAS Y CÓDIGOS DE INFORMACIÓN

30

30 Compruebe estos puntos si tiene problemas con su lavavajillas... 32 Códigos de información

TABLA DE PROGRAMAS

33

33 Tabla de programas

PARA BAJO

34

34 Eliminación ecológica de su lavavajillas 34 Declaración de conformidad 34 Especificaciones

PARA PRUEBA ESTÁNDAR

35

FICHA DEL PRODUCTO

37

Instalación del lavavajillas

Asegúrese de que el instalador siga estas instrucciones meticulosamente para un funcionamiento seguro y normal de su nuevo lavavajillas.

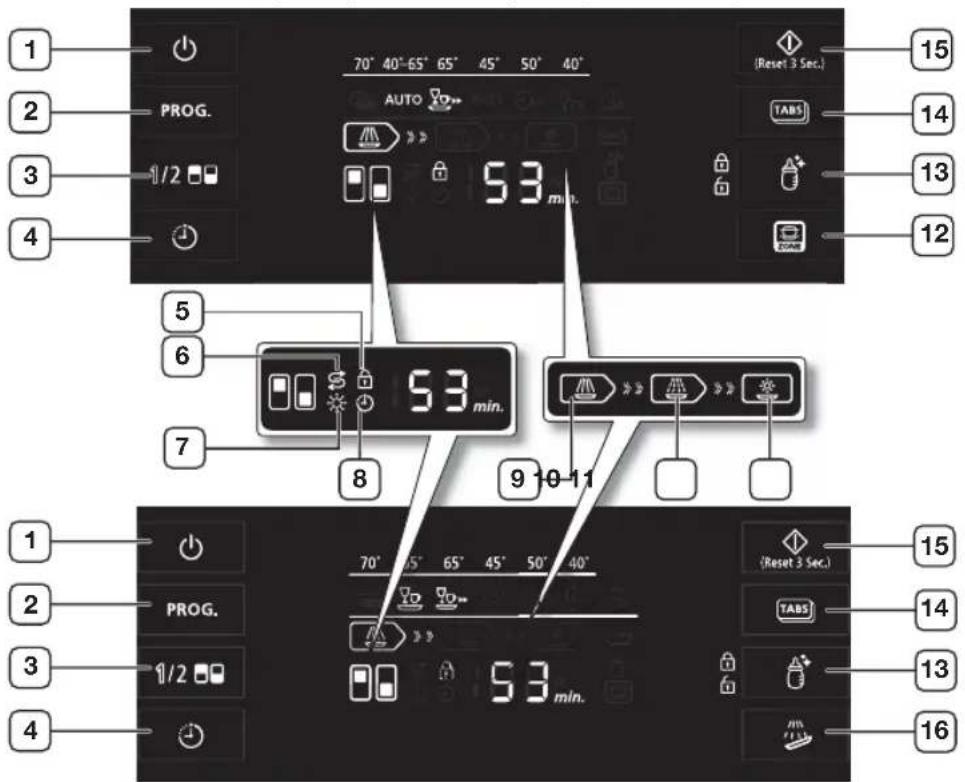

COMPROBACIÓN DE LAS PIEZAS Y EL PANEL DE CONTROL

Una vez desembalado el lavavajillas, compruebe que ha recibido todas las piezas que se indican a continuación. Póngase en contacto con el servicio de atención al cliente de Samsung o con el proveedor si el lavavajillas ha sufrido daños durante el transporte o si faltan piezas.

Mantenga el embalaje, después de desembalar el lavavajillas, fuera del alcance de los niños por razones de seguridad.

1	Bovenste sproeiarm (niet weergegeven)	8	Vaatwasmiddelbakje
2	Bestekbak (DW-FG720, D154, DW5363PGB, D156)Bestekmand (DW-FG520, D153, DW5343TGB, D155) (zie pagina 21)	9	Spoelmiddelreservoir
3	Bovenste mand	10	Bedieningspaneel(aan de voorkant van de deur)
4	Bovenste sproeiarm	11	Onderste sproeiarm
5	Sproeischij f intensieve zone (DW-FG720, D154, DW5363PGB, D156)	12	Afvoerslang
6	Filtercombinatie	13	Netsnoer
7	Zoutreservoir	14	Waterstop

Instalación del lavavajillas

9

Instalación del lavavajillas

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155

DW-FG520, D153

1	Aan/uit-toets	9	Indicatielampje vaatwasprogramma
2	Programmaselectietoetsen	10	Indicatielampje Spoelen
3	Toets Halve lading	11	Indicatielampje Drogen
4	Toets Uitgestelde start	12	Toets Intensieve zone (DW-FG720, D154, DW5363PGB, D156)
5	Indicatielampje Kinderslot	13	Toetsen Reinigen/Kinderslot
6	Indicatie lampje Zout bij vullen	14	Toets Vaatwastabletten
7	Indicatielampje Spoelmiddel bij vullen	15	Toets Start/Reset
8	Indicatielampje Uitgestelde start	16	Toets Voorspoelen (DW-FG520, D153, DW5343TGB, D155)

Comprobación de los accesorios

• Manual del usuario
• Tarjeta de garantía
• Embudo (Consulte la sección "Cómo llenar el depósito de sal" en la página 16)

10_

Instalación de su lavavajillas

CUMPLIMIENTO DE LOS REQUISITOS DE INSTALACIÓN

Alimentación eléctrica y conexión a tierra

No utilice un cable alargador.

Utilice únicamente el cable de alimentación suministrado con el lavavajillas.

Durante la instalación, asegúrese de que el suministro eléctrico cumpla los siguientes requisitos:

• Un fusible de 220-240 V / 50 Hz o un interruptor diferencial.
• Un grupo de fusibles independiente para su lavavajillas.

Su lavavajillas debe estar conectado a tierra. Si el lavavajillas no funciona correctamente o se estropea, la conexión a tierra reduce el riesgo de descarga eléctrica al proporcionar una vía de escape para la corriente eléctrica.

Su lavavajillas se suministra con un cable de alimentación y un enchufe con conexión a tierra para usar en una toma de corriente correctamente instalada y conectada a tierra.

No conecte el cable de tierra a una tubería de plástico, de gas o de agua caliente.

Una conexión incorrecta del conductor de tierra puede provocar una descarga eléctrica.

Consulte a un electricista calificado o a un técnico de mantenimiento si no está seguro de que el lavavajillas esté correctamente conectado a tierra.

No modifique el enchufe suministrado con el lavavajillas. Si el enchufe no encaja en la toma de corriente, haga instalar una toma de corriente adecuada por un electricista autorizado.

Conexión de agua

El agua del lavavajillas no es potable.

• El lavavajillas se puede conectar a un suministro de agua fría o caliente, máx. 60 °C.
• El grifo debe tener una rosca exterior de 3/4 de pulgada.
• La presión del agua debe estar entre 0,05 MPa y 0,8 MPa. Con una presión de agua más baja, la válvula de entrada de agua puede no funcionar correctamente, lo que puede provocar que el lavavajillas se apague. Si la presión del agua es demasiado alta, es posible que se deba instalar una válvula reductora de presión.

Puede reducir el riesgo de fugas y daños por agua:

• Haciendo que los grifos sean más accesibles.
• Cerrando el grifo cuando no se use el lavavajillas.
• Comprobando periódicamente las tuberías para detectar fugas.

Uso del sistema Waterstop

Un Waterstop es el sistema de protección perfecto contra fugas.

Un Waterstop se fija a la manguera de suministro de agua y, en caso de daño en la manguera, cierra automáticamente el suministro de agua.

Un Waterstop es un componente eléctrico.

• Asegúrese de no dañar el tope de agua.
• Asegúrese de no torcer ni doblar el tubo de suministro de agua que se conecta al tope de agua.

Si el tope de agua está dañado, cierre el grifo y desenchufe inmediatamente el aparato. Una vez que haya tomado estas medidas, póngase en contacto con el servicio de atención al cliente de Samsung o con un instalador autorizado.

Desagüe

Si utiliza un desagüe especial para el agua de lavado, conecte el tubo de desagüe a un desagüe que se encuentre entre 30 cm y 70 cm por encima del suelo.

Si el tubo de desagüe se conecta a más de 80 cm por encima del suelo, el agua puede volver al lavavajillas o no drenarse por completo.

Instalación del lavavajillas

11

Instalación del lavavajillas

Superficie

Para obtener el mejor rendimiento, el lavavajillas debe instalarse sobre una superficie firme y nivelada.

Los suelos de madera pueden necesitar refuerzo para minimizar las vibraciones. Las alfombras y las baldosas blandas pueden causar vibraciones, lo que puede hacer que el lavavajillas se mueva ligeramente durante el uso.

Nunca instale el lavavajillas sobre una plataforma elevada o una superficie débil.

Temperatura ambiente

No instale el lavavajillas en un lugar donde pueda congelarse. Siempre queda algo de agua en la válvula de seguridad, la bomba y el tubo del lavavajillas. Si el agua se congela dentro del aparato o de los tubos, puede dañar el aparato y sus componentes.

INSTALACIÓN DEL LAVAVAJILLAS (SOLO PARA INSTALACIÓN BAJO EL FREGADERO)

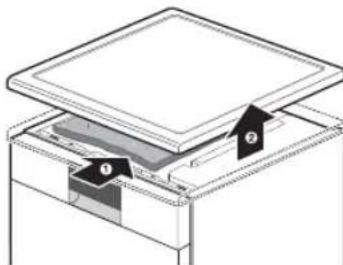

PASO 1. Retirar la encimera

1. Retire los 2 tornillos de la parte superior trasera del lavavajillas.

1. Deslice la encimera hacia atrás y luego levántela para retirarla.

Puede desechar la pieza de plástico que sostiene la encimera.

Instalación de su lavavajillas

PASO 2. Nivelar el lavavajillas

1. Puede ajustar la altura del producto ajustando las patas.
2. Levante ligeramente la parte frontal del producto y gire las patas para ajustar la altura.
3. El producto es ajustable en altura en 40 mm.
4. Empuje el producto en su lugar debajo del fregadero y use un nivel para asegurarse de que esté nivelado.
5. Asegúrese de que las mangueras o el cable de alimentación no estén torcidos al empujar el producto en su lugar debajo del fregadero.
6. Instale el producto de modo que haya un espacio libre de al menos 4 mm entre la parte superior del producto y la parte inferior de la encimera del fregadero. No fije el cable de alimentación después de la instalación con una brida que contenga un alambre metálico.

Instalación de su lavavajillas

Instalación de su lavavajillas

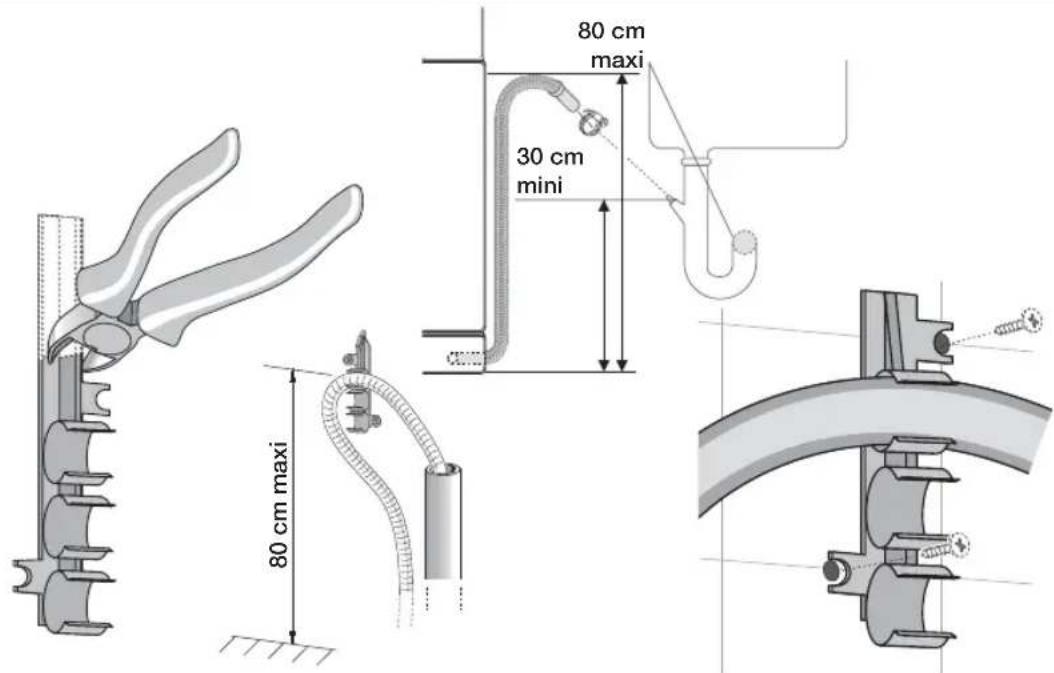

PASO 3. Conectar las mangueras y los cables eléctricos

1. Retire el soporte de la manguera que está fijado al producto y corte una parte del soporte (consulte la imagen).
2. Deseche la parte que acaba de cortar y utilice solo la parte que se muestra en la imagen.
3. Fije el soporte a la pared apretando los 2 tornillos.
4. Inserte la manguera en el soporte de manguera fijado. Instale la manguera de desagüe a una altura de 30 cm a 80 cm por encima de la parte inferior.
5. Conecte la manguera de desagüe al desagüe de agua.

Al conectar la manguera de desagüe, asegúrese de que no se mueva durante la fase de bombeo. Asegúrese de que la manguera de suministro, la manguera de desagüe y el cable de alimentación no se doblen ni se plieguen.

1. Abra la puerta y retire toda la espuma, el papel de embalaje y las piezas innecesarias.
2. Vuelva a activar el interruptor diferencial que desactivó al comienzo de la instalación.
3. Abra la llave de paso del agua para el suministro de agua al lavavajillas.
4. Encienda el lavavajillas, seleccione un programa y ejecútelo.

Compruebe que el aparato se enciende correctamente y que no pierde agua durante el uso. Si no se producen fallos durante el uso, apague el aparato y vaya al punto 5 anterior.

Si se ha producido un fallo, apague el lavavajillas, cierre la llave de paso del agua y consulte la lista de datos de contacto en la parte posterior de este manual para ponerse en contacto con un centro de servicio.

Compruebe ambos extremos de las conexiones de la tubería de suministro de agua y de la manguera de desagüe para detectar fugas de agua.

Prueba de funcionamiento

Asegúrese de instalar correctamente su lavavajillas ejecutando el programa de lavado Rápido o Prelavado después de completar la instalación.

14_ Instalación del lavavajillas

Antes de poner el producto en funcionamiento

USO DEL SISTEMA DE DESCALCIFICACIÓN DE AGUA

Para obtener los mejores resultados, se necesita agua blanda.

El agua dura contiene impurezas que pueden afectar negativamente al rendimiento del aparato.

Debe descalcificar el agua cuando esta sea más dura que 1,0 mmol/l (6 °dH – dureza alemana). Para ello, necesitará lo siguiente:

• Sal para lavavajillas.
• Configuración de la dureza del agua de acuerdo con su zona.

Para obtener más información sobre la dureza del agua en su región, póngase en contacto con la empresa local de suministro de agua.

Si la dureza del agua varía, ajuste el lavavajillas al valor más alto medido. Por ejemplo, si la dureza del agua varía de 6,7 mmol/l a 9,0 mmol/l, ajuste el lavavajillas a 9,0 mmol/l.

El ajuste predeterminado de fábrica del lavavajillas para la dureza del agua es 3 (4,0-5,5 mmol/l). Si el ajuste coincide con la dureza del agua de su región, no es necesario modificarlo.

Si necesita ajustar el nivel de dureza del agua, siga las instrucciones a continuación.

Configurar el nivel de dureza del agua

1. Mantenga pulsadas las teclas Inicio diferido ☑ y Media carga 1/2 y, a continuación, pulse la tecla Power (Encendido/Apagado) ⏻ para mostrar la configuración de dureza del agua.
2. Una vez que haya ajustado la configuración de dureza del agua, se mostrará el nivel de dureza del agua actual.
3. Utilice la tecla Media carga 1/2 para seleccionar un nivel de dureza del agua entre 0 y 5. (Consulte la tabla siguiente para conocer la configuración de dureza del agua en su región).

Si el nivel de dureza del agua en su región es muy bajo, no es necesario utilizar sal para lavavajillas. Sin embargo, configure la dureza del agua del lavavajillas en 0.

1. Para cerrar la configuración de dureza del agua, pulse la tecla Power (Encendido/Apagado) ⏻.

Tabla de dureza del agua

La dureza del agua se expresa en grados alemanes (°dH), grados franceses (°TH) o mmol/l (unidad internacional para la dureza del agua).

Niveau	Waterhardheid Regeneratie				ontharder/vaatwasprogramma(ECO-programma)	Zouttoevoer
	°dH °TH mmol/l	Bereik
0 <6 <10 <1,0			Geen recirculatie	Nee Nee
1	6~14	10~25	1~2,5	1/8	Ja	Ja
2	14~23	25~40	2,5~4,0	1/5	Ja	Ja
3	23~31	40~55	4,0~5,5	1/3	Ja	Ja
4	31~40	55~70	5,5~7,0	1/2	Ja	Ja
5	>40	>70	>7,0	1/1	Ja	Ja

Antes de poner el producto en funcionamiento _15

Antes de poner el producto en funcionamiento

ACTIVAR O DESACTIVAR EL SONIDO

1. Mantenga pulsadas las teclas Inicio diferido ⏻ y Media carga 1/2 y, a continuación, pulse la tecla Power (Encendido/Apagado) ⚡ para activar o desactivar la función Sonido.
2. Pulse la tecla Limpiar para activar o desactivar la función Sonido.
3. Si la luz indicadora 'Llenar abrillantador' está encendida, la función Sonido activado está habilitada.
4. Si la luz indicadora 'Llenar abrillantador' se apaga, la función Sonido desactivado está habilitada.

Cuando la función Sonido desactivado está habilitada y ocurre un error, se muestra una señal de error.

1. Para cerrar la configuración de Sonido activado/desactivado, presione la tecla Power (Encendido/Apagado).

USO DE SAL PARA LAVAVAJILLAS

Llenado del depósito de sal

Para ablandar el agua, debe llenar el depósito de sal con sal para lavavajillas.

Use solo sal para lavavajillas.

No use otros tipos de sal o disolventes. Esto puede dañar el depósito de sal y el sistema de ablandamiento de agua.

Llene siempre el depósito de sal justo antes de ejecutar uno de los programas completos de lavado para evitar la corrosión por exceso de sal o agua salada.

1. Abra la puerta.
2. Gire la tapa del depósito de sal en sentido antihorario para abrirla.

1. Llene el depósito de sal con agua (solo es necesario cuando usa el aparato por primera vez).
2. Añada la sal para lavavajillas.

El depósito de sal para lavavajillas tiene una capacidad de aproximadamente 1 kg. No añada demasiada sal al depósito.

1. Retire el exceso de sal alrededor de la abertura del depósito de sal y de la junta.

Si no se retira el exceso de sal, es posible que la tapa del depósito no cierre correctamente y que entre agua salada en el lavavajillas. Esto afecta negativamente al rendimiento.

16_ Antes de poner el producto en funcionamiento

1. Gire la tapa del depósito de sal en el sentido de las agujas del reloj para cerrarla bien.

Se recomienda realizar la función Prelavado para limpiar el tambor cuando haya derramado una gran cantidad de sal o agua salada en el interior. Los restos de sal o agua salada pueden causar corrosión.

Dependiendo del tamaño de los granos de sal, puede tardar un tiempo en disolverse y en que se apague el indicador de 'Rellenar sal'.

Comprobación del indicador de relleno de sal

Si el indicador de 'Rellenar sal' está encendido, siga el procedimiento anterior para añadir sal para lavavajillas.

Cuando el indicador de 'Rellenar sal' está encendido, significa que a partir de ese momento puede realizar tres programas de lavado más.

USO DEL ABRILLANTADOR

Llenado del depósito de abrillantador

Cuando se encienda el indicador luminoso en el panel de control para rellenar el abrillantador, debe añadir abrillantador. Su lavavajillas solo es apto para el uso de abrillantador líquido. Si utiliza abrillantador en polvo, la abertura del depósito se obstruirá y el lavavajillas no funcionará correctamente.

El abrillantador mejora el rendimiento de secado de su lavavajillas.

No utilice detergente normal en el depósito de abrillantador.

1. Abra la tapa del depósito de abrillantador girándola en sentido contrario a las agujas del reloj.

1. Llene el depósito de abrillantador con abrillantador.

Utilice la mirilla de nivel al llenar el depósito de abrillantador.

Llene el depósito como máximo hasta el nivel de abrillantador, ya que de lo contrario podría desbordarse durante el uso del lavavajillas.

1. Ajuste el nivel de abrillantador a un valor entre 1 y 6. Cuanto mayor sea el nivel, más abrillantador se utilizará.

Si tiene problemas para ajustar el nivel de abrillantador, puede usar una moneda para girar el botón.

1. Cierre la tapa del depósito de abrillantador girándola en el sentido de las agujas del reloj.

Carga del lavavajillas

PAUTAS PARA LAVAR LA VAJILLA

Siga estas sencillas pautas para obtener los mejores resultados y ahorrar energía.

Antes de cargar la vajilla

Retire de la vajilla los restos de comida, como huesos, semillas, etc., y desechos como palillos, servilletas de papel, etc. Los restos de comida y los desechos pueden dañar la vajilla, causar ruido o incluso provocar un fallo en el aparato.

No utilice artículos cubiertos de ceniza, arena, cera, aceite lubricante o pintura. Estos materiales dañan el aparato y la ceniza no se disuelve y solo se esparce.

Artículos que no son aptos para el lavavajillas

• Artículos de cobre, bronce, estaño, marfil y aluminio, o artículos que tengan un adhesivo
• Plásticos no resistentes al calor
• Artesanía, antigüedades, jarrones valiosos y artículos de vidrio decorativo
• Colores aplicados sobre esmalte
• Cubiertos de madera y loza, o artículos con piezas de madera
• Vidrio fino o vidrio que contenga cristal de plomo

La plata que entra en contacto con alimentos que contienen azufre puede decolorarse. Por ejemplo, yema de huevo, cebolla, mayonesa, mostaza, pescado, jugo de pescado y adobos.

- Cuando los vasos se lavan con regularidad, pueden volverse opacos. No use el lavavajillas para vidrio fino o vidrio que contenga cristal de plomo.

Los componentes de aluminio (por ejemplo, filtros de grasa) no deben limpiarse con detergentes cáusticos o alcalinos. Estos pueden dañar el material o, en casos extremos, provocar una reacción química. Use solo artículos, por ejemplo, vasos, porcelana y cubiertos, que el fabricante haya marcado como aptos para lavavajillas.

USO DE LAS CESTAS

Manejo de las cestas

No ejerza demasiada fuerza para sacar o meter las cestas. Si lo hace, puede dañar las cestas y los artículos que contienen.

Cargar el lavavajillas

Uso de la cesta superior

Utilice la cesta superior principalmente para artículos pequeños, ligeros o delicados, como tazas, platos, cuencos de postre, etc.

Ajuste de la cesta superior

Puede ajustar la altura de la cesta superior para crear espacio adicional para artículos grandes en la cesta superior o inferior.

Retire todos los artículos de los estantes para tazas antes de ajustar la altura. Si no lo hace, podría dañar los artículos y la cesta.

1. Extraiga la cesta superior hacia afuera.
2. Para elevar la cesta superior: sostenga la cesta superior por ambos lados y tire de ella con cuidado hasta el tope.

1. Para bajar la cesta superior: sostenga la cesta superior por ambos lados y levántela ligeramente. Luego empújela suavemente hacia abajo.

Al ajustar la altura, asegúrese de que el brazo rociador superior no toque la vajilla de la cesta inferior cuando gire.

Asegúrese de que la cesta superior esté nivelada. Si la cesta superior se coloca torcida, la puerta no podrá cerrarse por completo y esto causará problemas con el funcionamiento del lavavajillas.

No levante la cesta superior solo por un lado. Si lo hace, la puerta no podrá cerrarse por completo y esto provocará problemas con el funcionamiento del lavavajillas.

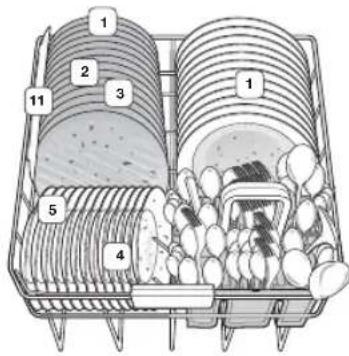

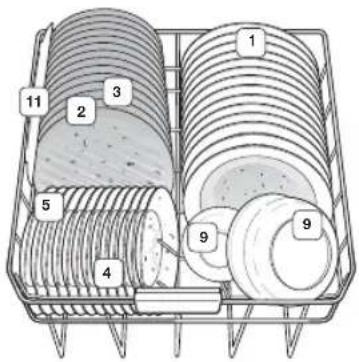

Uso de la cesta inferior

Utilice la cesta inferior para platos grandes y artículos pesados como fuentes, sartenes, ollas, cuencos, etc.

Los artículos pequeños como platos también se pueden colocar en la cesta inferior.

No coloque cristalería fina en la cesta inferior.

Carga del lavavajillas

19

Carga del lavavajillas

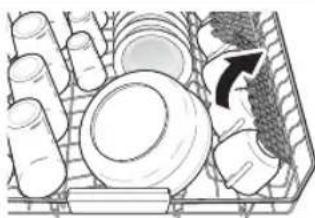

Uso de las pestañas abatibles

Con las pestañas abatibles puede crear espacio para artículos grandes en la cesta inferior.

1. Puede empujar las pestañas abatibles hacia abajo para que queden planas.

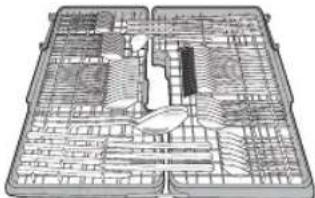

Uso del cesto para cubiertos (DW-FG720, D154, DW5363PGB, D156)

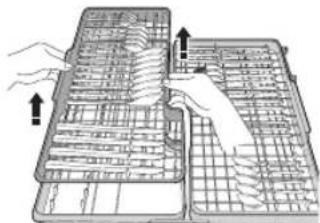

Los insertos del cesto para cubiertos se pueden retirar.

Por ejemplo, puede retirar un lado de los insertos para hacer espacio para artículos grandes en la cesta superior.

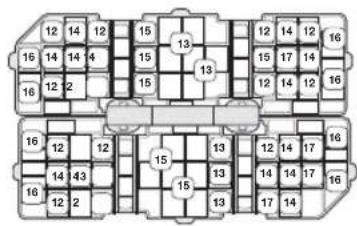

1. Coloque los cubiertos como se muestra en la imagen.

1. Fije los insertos al cesto para cubiertos.

Cuando coloque artículos grandes en el cesto, estos pueden obstruir el brazo rociador superior.

Si los mangos de las cucharas no caben en los soportes, colóquelos al revés.

1. Retire los insertos del cesto para cubiertos después de que finalice el programa.

20

Carga del lavavajillas

Uso de la cesta para cubiertos (DW-FG520, D153, DW5343TGB, D155)

La cesta para cubiertos está provista de una tapa con aberturas, de modo que los cuchillos, cucharas o tenedores se pueden colocar en compartimentos separados para evitar que se dañen o se decoloren.

1. Coloque los diferentes tipos de cubiertos como se muestra en la imagen.

Por seguridad, coloque los cuchillos en el soporte para cuchillos. (en algunos modelos) (Es posible que su lavavajillas no tenga el soporte para cuchillos descrito)

1. Coloque la cesta para cubiertos en la cesta inferior.

Si lava solo una pequeña cantidad de cubiertos, puede desmontar la cesta para cubiertos y usar un lado.

No coloque artículos largos en la cesta para cubiertos. Si el mango es demasiado largo, puede obstruir el brazo rociador superior.

La cesta para cubiertos también se puede usar con la tapa abierta.

1. Levante la tapa y fíjela al asa, como se muestra en la imagen.

Para dividir la cesta en dos, tire de un lado de la cesta para cubiertos en la dirección de la flecha (ver imagen) mientras sostiene el otro lado.

Carga del lavavajillas

21

Carga del lavavajillas

Uso de las rejillas para tazas

Puede colocar tazas, artículos pequeños y utensilios de cocina largos en las rejillas para tazas. Esta también es una forma práctica de lavar copas de vino. Coloque las copas de vino en las clavijas de las rejillas para tazas. Cuando las rejillas para tazas no se utilicen, también se pueden plegar hacia arriba.

No ajuste la altura de la cesta superior cuando los soportes para copas estén levantados. En ese caso, no podrá deslizar la bandeja superior hacia adentro.

USO DE DETERGENTE

Para todos los programas de lavavajillas, excepto Prelavado ⚡, debe usar detergente en el compartimento de detergente.

Para obtener el mejor rendimiento, use la cantidad adecuada de detergente para el programa.

Use solo detergentes para lavavajillas. Los detergentes comunes producen demasiada espuma y afectan negativamente el rendimiento del lavavajillas o pueden hacer que no funcione correctamente.

No inhale ni trague detergentes para lavavajillas. Los detergentes para lavavajillas contienen sustancias químicas irritantes y cáusticas que pueden causar problemas respiratorios. Si ha inhalado los vapores de un detergente o lo ha tragado, consulte a un médico de inmediato.

Mantenga los detergentes para lavavajillas fuera del alcance de los niños.

Llenar el compartimento de detergente

1. Abra la tapa del compartimento de detergente presionando el pestillo hacia abajo.

La tapa siempre está abierta al final de un programa de lavado.

1. Llene el compartimento de detergente para el programa principal con la cantidad recomendada de detergente.
2. Cierre la tapa empujándola hacia la izquierda y luego hacia abajo.

22

Carga de su lavavajillas

1. Para una mejor limpieza, especialmente si tiene artículos muy sucios, ponga una pequeña cantidad de detergente (aproximadamente 8 g) en la puerta. Esto se utiliza durante el prelavado.

Uso de pastillas de detergente

También puede usar pastillas de detergente 2 en 1, 3 en 1 o 4 en 1.

Las pastillas de detergente contienen, según el tipo, una combinación de detergente, abrillantador y/o sal.

Consulte las instrucciones del fabricante antes de usar una pastilla de detergente y verifique si es adecuada para la dureza del agua de su región.

1. Presione el pestillo del compartimiento del detergente y abra la tapa del compartimiento del detergente.
2. Coloque la pastilla de detergente en el compartimiento para el programa principal y cierre la tapa.
3. En el panel de control, presione la tecla Pastillas de detergente TABS para activar la función Pastillas de detergente.

Operación de su lavavajillas

INSTRUCCIONES BÁSICAS

1. Abra la puerta.
2. Llene las cestas.

No ponga demasiada vajilla en las cestas.

1. Asegúrese de que los brazos rociadores no estén obstruidos.
2. Llene el dosificador en la puerta con la cantidad adecuada de detergente para lavavajillas (si es necesario).
3. Presione la tecla Power (Encendido/Apagado) ⏻ para encender el lavavajillas.
4. Use la tecla PROG. (PROGRAMA) para seleccionar un programa adecuado para el tipo de carga. (Consulte la sección "Uso de las teclas de selección de programa" en la página 24.) La luz indicadora del programa seleccionado se encenderá.
5. Seleccione funciones adicionales si es necesario. Las luces indicadoras correspondientes se encenderán.
6. Presione la tecla Start/Reset ◇ y cierre la puerta para iniciar el programa.
7. Cuando el lavado haya terminado, escuchará una señal sonora. La alimentación se apagará automáticamente después de 10 minutos.
8. Vacíe el lavavajillas.

Primero retire la vajilla de la cesta inferior, luego de la cesta superior y luego la cesta de cubiertos (si está cargada).

De esta manera, evitará que el agua de la cesta superior gotee sobre los artículos de la cesta inferior.

USO DE LAS TECLAS DE SELECCIÓN DE PROGRAMA

Use la tecla PROG. (PROGRAMA) para seleccionar un programa adecuado para el tipo de carga y el grado de suciedad.

Symbool	Programma Beschrij ving
	Intensief 70 °C Sterk vervuilde items, zoals potten en pannen
	Auto 40 tot 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Licht tot zwaar vervuilde dagelijkse items, automatische detectie van de mate van vervuiling
	Normaal 65 °C (DW-FG520, D153)	Normaal vervuilde dagelijkse items
	Express 65 °C	Normaal vervuilde dagelijkse items, met een kort programma
ECO	ECO 45 °C	Normaal vervuilde dagelijkse items, met gereduceerd energie- en waterverbruik
	Snel 50 °C Licht vervuild met zeer kort programma
	Fijn 40 °C Licht vervuilde fij ne items
	Voorspoelen (DW-FG720, D154, DW5363PGB, D156)	Koud spoelen om het vuil te verwij deren op vaat die al langere tij d staat of om de opgedroogde vaat te weken voordat er een ander programma wordt uitgevoerd.

Uso de la función Prelavado (DW-FG520, D153, DW5343TGB, D155)

Presione la tecla Prelavado para usar la función Prelavado.

Operación de su lavavajillas

Interrumpir un programa

Si abre la puerta mientras se está ejecutando un programa, el programa se interrumpirá temporalmente. Para reanudar el programa, cierre la puerta.

El agua del lavavajillas puede estar muy caliente.

Por lo tanto, abra la puerta solo si es absolutamente necesario y proceda con sumo cuidado.

Cambiar un programa

Si el programa ya ha comenzado y desea cambiarlo, siga las instrucciones a continuación:

Si la tapa del compartimento del detergente ya está abierta, no debe cambiar el programa.

1. Abra la puerta para interrumpir el programa.
2. Mantenga presionada la tecla Inicio/Reinicio ◇ durante 3 segundos para restablecer el programa.

• Una vez que el programa se haya restablecido, el agua del lavavajillas se drenará. Esto tarda aproximadamente 1 minuto. Una vez que el agua se haya drenado, puede seleccionar otro programa.
• Si desea omitir el proceso de drenaje, presione la tecla de encendido/apagado ⏻ para apagar el lavavajillas. Luego presione la tecla nuevamente para encender el lavavajillas. Deberá seleccionar nuevamente las funciones adicionales.
• Seleccione otro programa y presione la tecla Inicio/Reinicio ◊.
• Cierre la puerta para iniciar el nuevo programa.

USO DE LA FUNCIÓN INICIO DIFERIDO

Puede configurar el lavavajillas para que el programa seleccionado se inicie en un momento posterior. Para ello, seleccione un retardo entre 1 y 24 horas (con intervalos de 1 hora).

1. Abra la puerta y cargue las cestas.
2. Llene el dosificador en la puerta con la cantidad adecuada de detergente (si es necesario).
3. Pulse la tecla de encendido/apagado ⏻ para encender el lavavajillas.
4. Seleccione el programa y las funciones.
5. Use la tecla Inicio diferido ⏻ para especificar un tiempo de retardo.
6. Pulse la tecla Inicio/Reinicio ◊. El indicador de Inicio diferido ◎ se enciende y el reloj comienza la cuenta regresiva.
7. Para desactivar la función Inicio diferido, mantenga presionada la tecla Inicio/Reinicio ◇ durante 3 segundos para restablecer el programa.

USO DE LA PANTALLA DIGITAL

La pantalla digital muestra el tiempo restante del programa de lavado, información de estado (Inicio diferido, rellenar sal, rellenar abrillantador y bloqueo infantil) y códigos de error.

Si se produce un error durante el uso del lavavajillas, se muestra el código de error y suena una señal acústica. Consulte la sección "Códigos de información" en la página 32.

Visualización del tiempo

En la sección de visualización del tiempo, puede ver cuánto tiempo falta (en horas y minutos) para que se complete el programa seleccionado.

El tiempo restante puede variar, incluso para el mismo programa. Esta diferencia puede deberse a una diferencia en la temperatura del agua, el ciclo de reactivación y el tamaño y estado de la carga.

Uso de su lavavajillas

25

Uso de su lavavajillas

Indicador de llenado de sal

Si el indicador 'Llenar sal S' está encendido, significa que la sal del lavavajillas está casi agotada y debe rellenarse.

Para rellenar el depósito de sal, consulte la sección "Llenado del depósito de sal" en la página 16.

Indicador de llenado de abrillantador

Si el indicador 'Llenar abrillantador *' está encendido, significa que el abrillantador del lavavajillas está casi agotado y debe rellenarse.

Para rellenar el depósito de abrillantador, consulte la sección "Llenado del depósito de abrillantador" en la página 17.

USO DE FUNCIONES EXTRA

Zona intensiva (DW-FG720, D154, DW5363PGB, D156)

Use esta función para vajilla difícil de limpiar, muy sucia, ollas y sartenes, y vajilla con mucha grasa. Coloque los artículos sobre los brazos rociadores en la zona intensiva (consulte la sección "Comprobación de las piezas y el panel de control" en la página 9) y presione la tecla Zona intensiva.

Media carga

Para una carga pequeña con un número limitado de artículos, utilice solo la cesta superior o inferior para ahorrar energía.

Pulse la tecla Media carga 1/2 para seleccionar la cesta superior o inferior.

Pastillas de lavavajillas

Si desea utilizar pastillas de lavavajillas 2 en 1, 3 en 1 o 4 en 1, seleccione un programa y pulse la tecla Pastillas de lavavajillas [AB]. (La función Pastillas de lavavajillas está disponible para todos los programas, excepto Prelavado)

Si selecciona la función Pastillas de lavavajillas, el indicador luminoso 'Rellenar abrillantador' se apaga.

Limpieza

Pulse la tecla Limpieza ♂ para obtener la mejor higiene posible en su lavavajillas. En el último aclarado, el agua se calienta a 70 °C durante unos minutos.

Esta función está disponible para todos los programas, excepto Prelavado y Fino ^o

Bloqueo para niños

Con la función Bloqueo para niños, todas las teclas se bloquean para que los programas seleccionados no puedan modificarse.

Activar y desactivar

Para activar o desactivar la función Bloqueo para niños, mantenga pulsada la tecla Limpieza ⚙ durante 3 segundos. El indicador luminoso 'Bloqueo para niños 📞' se enciende para indicar que la función Bloqueo para niños está activada. Cuando activa la función Bloqueo para niños, todas las teclas se bloquean.

Limpieza y mantenimiento de su lavavajillas

Mantener limpio el lavavajillas mejora el rendimiento, evita reparaciones innecesarias y prolonga su vida útil.

LIMPIAR EL EXTERIOR

Si derrama algo sobre el lavavajillas, lo mejor es limpiarlo de inmediato. Use un paño suave y húmedo para limpiar el panel de control y eliminar el polvo y los derrames.

No use benceno, cera, diluyente, lejía ni alcohol. Estos productos químicos pueden decolorar las paredes internas del lavavajillas y causar manchas.

No limpie el lavavajillas rociando agua sobre él. Asegúrese especialmente de que los componentes eléctricos no entren en contacto con el agua.

Si su lavavajillas tiene un panel de puerta de acero inoxidable, use un paño suave y un limpiador especial para electrodomésticos de acero inoxidable o un producto similar para limpiar la puerta.

LIMPIEZA DEL INTERIOR

En caso de acumulación de cal o restos de grasa en el interior, elimínelos con un paño húmedo o llene el compartimento del detergente con detergente para lavavajillas y ejecute el programa con la temperatura de enjuague más alta, sin colocar artículos en el lavavajillas.

No retire el sello frontal. Si retira el sello, puede producirse una fuga o el lavavajillas no funcionará correctamente.

LIMPIEZA DE LOS FILTROS

1. Apague el lavavajillas.
2. Gire el soporte del filtro en sentido antihorario para retirarlo.

1. Retire el filtro fino (plano rectangular).

Limpieza y mantenimiento de su lavavajillas

27

Limpieza y mantenimiento de su lavavajillas

1. Desmonte el filtro grueso y el microfiltro.

1. Retire toda la suciedad u otros restos de los filtros y enjuágalos con agua corriente.

1. Monte los filtros en el orden inverso, vuelva a colocar el soporte del filtro y gírelo en el sentido de las agujas del reloj para fijarlo.

Si el soporte del filtro no se aprieta correctamente, esto afecta negativamente al rendimiento.

LIMPIEZA DE LOS BRAZOS ASPERSORES

Si el lavavajillas no funciona correctamente o los brazos aspersores parecen obstruidos, limpie los brazos aspersores. Retire los brazos aspersores con cuidado, ya que pueden romperse fácilmente.

Apague el lavavajillas antes de retirar los brazos aspersores.

Limpieza de los brazos aspersores

1. Retire los insertos de la cesta de cubiertos (DW-FG720, D154, DW5363PGB, D156) (Consulte la sección "Uso de las cestas" en la página 18).
2. Gire la palanca en el centro del brazo aspersor superior en sentido contrario a las agujas del reloj para desacoplarlo.
3. Retire la tuerca que fija el brazo aspersor y extraiga el brazo.

28_ Limpieza y mantenimiento de su lavavajillas

1. Retire la cesta inferior.
2. Tire del brazo rociador inferior con un tirón firme hacia arriba para extraerlo.

1. Use un objeto puntiagudo, como un palillo de dientes, para eliminar los restos de comida de los chorros del brazo rociador.

1. Enjuague los brazos rociadores a fondo con agua corriente.
2. Vuelva a colocar los brazos rociadores y verifique que puedan girar libremente.

ALMACENAMIENTO DE SU LAVAVAJILLAS

Si necesita almacenar el lavavajillas durante un período prolongado, primero debe drenar toda el agua del aparato y luego desconectar la manguera de agua.

Si queda agua en las mangueras o en los componentes internos antes de almacenar el lavavajillas, puede dañarse. Después de drenar el agua y desconectar el lavavajillas, cierre la llave de paso del agua y apague el disyuntor.

Solución de problemas y códigos de información

REVISE ESTOS PUNTOS SI TIENE PROBLEMAS CON SU LAVAVAJILLAS...

PROBLEEM MOGELIJ KE OORZAAK OPLOSSING
Het apparaat start niet.	De deur is niet volledig gesloten.De toets Start/Reset ◆ is niet geselecteerd.	Controleer of de deur volledig is gesloten en vergrendeld. Druk op de toets Start/Reset ◆ voordat u de deur sluit.
	Er is geen programma geselecteerd.	Selecteer een programma.
	Het netsnoer is niet correct aangesloten.	Sluit het netsnoer aan.
	Er wordt geen water toegevoerd.	Controleer of de watertoevoerkaan is geopend.
	Het bedieningspaneel is vergrendeld.	Schakel de functie Kinderslot uit om het bedieningspaneel te ontgrendelen.
Er hangt een nare geur.	Na het laatste programma is er water achtergebleven.	Vul het vaatwasmiddelbakje zonder vaat te laden en voer het programma Auto Auto uit om de vaatwasser te reinigen.
Er is water achtergeleven nadat het programma is beëindigd.	De afvoerslang is geknikt of verstopt.	Trek de slang recht en ontstop deze.
Er blij ven voedselresten achter op de vaat.	Er is een verkeerd programma geselecteerd.	Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat.
	Het fi lter is vuil of niet goed bevestigd.	Maak het fi lter schoon en zorg ervoor dat de fi lters goed worden bevestigd.
	Er wordt geen of onvoldoende vaatwasmiddel gebruikt.	Gebruik een automatisch vaatwasmiddel of gebruik meer vaatwasmiddel.
	De waterdruk is te laag.	De waterdruk moet tussen de 0,05 en 0,8 MPa liggen.
	De jets van de sproeiarmen zitten verstopt.	Maak de sproeiarmen schoon.
	De vaat is niet goed geladen.	Sorteer de vaat zodanig dat het water overal bij kan zorg dat de sproeiarmen of het doseerbakje niet worden belemmerd.
	Het water is te hard.	Controleer of het indicatielampje voor het bij vullen van vaatwaszout brandt en voeg indien nodig vaatwaszout toe.

Solución de problemas y códigos de información

PROBLEEM MOGELIJ KE OORZAAK OPLOSSING
De vaat droogt niet goed.	Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir.	Controller het spoelmiddelreservoir en voeg indien nodig spoelmiddel toe. Controleer de spoelmiddelinstellingen.
	Er zijn vaatwastabletten gebruikt zonder dat de functie Vaatwastabletten is geselecteerd.	Selecteer de functie Vaatwastabletten of gebruik een spoelmiddel.
	Er blij ft water achter in glazen en kopjes met een holle bodem. Dit water kan overlopen op andere voorwerpen bij het leeghalen van de vaatwasser.	Na het voltooien van de cyclus haalt u eerst het onderste rek leeg en vervolgens het bovenste. Zo voorkomt u dat water van het bovenste rek op de vaat in het onderste rek druppelt.
De vaatwasser maakt lawaai.	De vaatwasser laat een piepsignaal horen wanneer het klepje van het doseerbakje wordt geopend en tij dens de beginfase van het afpompen.	Dit is normaal.
	De vaatwasser staat niet waterpas.	Zorg ervoor dat de vaatwasser waterpas staat.
	U hoort een 'bonkend' geluid omdat een van de armen tegen de vaat stoot.	Deel de vaat opnieuw in.
Er blij ft een geel of bruin laagje op de kopjes en schotels achter.	Dit kan worden veroorzaakt door koffi e of thee.	Gebruik een programma met een hogere temperatuur.
Er branden geen indicatielampjes.	Het netsnoer is niet correct aangesloten.	Sluit het netsnoer aan.
De armen draaien niet soepel.	De armen zitten verstopt met voedselresten.	Maak de armen schoon.
Er blij ft een wit laagje op het bestek of aardewerk achter.	Er is hard water gebruikt.	Controleer het indicatielampje voor het bij vullen van vaatwaszout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio. Controleer of het deksel van het zoutreservoir goed is dichtgedraaid.

Solución de problemas y códigos de información

CÓDIGOS DE INFORMACIÓN

Los códigos de información se muestran para brindarle información sobre lo que sucede con su lavavajillas. Si se muestra alguno de los siguientes códigos, seleccione la opción Restablecer y siga las instrucciones correspondientes.

CODE BETEKENIS OPLOSSING
bE2 Toetsfout		Controleer of een knop langer dan 30 seconden ingedrukt is gehouden.
3E, AE Interne communicatiefout		Schakel de vaatwasser uit en vervolgens weer in.
5E Afvoerfout		Controleer of de afvoerslang is geknikt of verstopt.
4E Probleem met de watertoevoer		Zorg dat de watertoevoerkraan is opengedraaid.
4E1 Warmwatertoevoer		Zorg ervoor dat het toegevoerde water niet warmer is dan 80 °C.
HE, HE1 Probleem met het verwarmingselement		Schakel het stopcontact uit en trek de stekker uit het stopcontact, draai de waterkraan dicht en neem contact op met het servicecentrum.
tE Probleem met de temperatuursensor
1E Laag waterniveau
PE Probleem met de stroomwisselaar		Schakel de vaatwasser uit en vervolgens weer in.
LE Lekkage		Schakel het stopcontact uit en trek de stekker uit het stopcontact, draai de waterkraan dicht en neem contact op met het servicecentrum.
OE Te hoog waterniveau

Consulte la parte posterior de este manual para obtener más información sobre los códigos de error o si no puede resolver el problema con la solución propuesta, y comuníquese con el servicio de atención al cliente de Samsung.

32

Resolución de problemas y códigos de información

Tabla de programas

TABLA DE PROGRAMAS

Mate van vervuiling	Intensief 70	Auto 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normaal 65 (DW-FG520, D153)	Express 65 Eco 45 Snel 50 Fijn 40 Voorspoelen
Hoeveelheid voedselresten	Sterk vervuild	Zeer licht tot sterk vervuild	Normaal vervuild Normaal vervuild Normaal vervuild Licht vervuild Licht vervuild Zee
Programmavolgorde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►2e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►(2e spoelbeurt) ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►2e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Koud spoelen ►Einde
Waterverbruik (I)	17,3 9,1~18	5 18,4 11,6			10 (DW-FG720, D154, DW5363PGB, D156) 12 (DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Energieverbruik (kWh)	1,5 0,8~1,6	1,4	1,2		0,96 (DW-FG720, D154, DW5363PGB, D156) 0,97 (DW-FG520, D153, DW5343TGB, D155)	1,0	0,7	-

La duración del programa puede variar según la temperatura y la presión del agua suministrada.

Tabla de programas

Anexo

CÓMO DESECHAR EL LAVAVAJILLAS DE MANERA ECOLÓGICA

Su lavavajillas está fabricado con materiales reciclables. Al desechar el lavavajillas, cumpla con las leyes y regulaciones locales sobre eliminación de residuos. Corte el cable de alimentación para que el aparato no pueda conectarse a una fuente de alimentación.

Retire la puerta para que los animales y los niños no puedan quedar encerrados en el aparato.

No use más detergente del recomendado en las instrucciones del fabricante del detergente.

DECLARACIÓN DE CONFORMIDAD

Este producto cumple con los requisitos de las siguientes directivas:

Directiva EMC 2004/108/CE

Directiva de baja tensión 2006/95/CE

ESPECIFICACIONES

MODEL		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Voeding AC 220 - 240 V / 50 Hz
Type Vrij staand
Waterdruk 0,05 - 0,8 MPa
Wascapaciteit (standaardcouverts)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Nominaal vermogen 2000 - 2300 W
Afmetingen 598 mm (B) X 845 mm (D) X 600 mm (H)
Gewicht	Model	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Uitgepakt 49,5 kg	48,0 kg
	Verpakt	52,5 kg	51,0 kg

Para la prueba estándar

Los siguientes diagramas muestran cómo se debe colocar la vajilla en las cestas de acuerdo con las normas europeas (EN50242).

• Capacidad de lavado: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) cubiertos estándar • Norma de prueba: EN50242/IEC60436
• Posición de la cesta superior: baja
• Programa: Eco • Opciones adicionales: ninguna • Ajuste de abrillantador: 6
• Dosificación del detergente estándar

- 14PS: 7 g + 28 g

- 13PS: 6 g + 26,5 g

- Consulte las imágenes A, B y C a continuación para la disposición de la vajilla.

Cubiertos para 14 personas

< Imagen A-1: cesta inferior>

1	Soepborden: Havervlokken	6	Kopjes: Thee	12	Soeplepels: Havervlokken
2	Eetborden: Ei	7	Schotels: Thee	13	Vorken: Ei
3	Eetborden: Vlees	8	Glazen: Melk	14	Messen
4	Dessertschalen: Spinazie	9	Kleine/middelgrote kommen: Spinazie	15	Dessertlepels
5	Dessertschalen: Ei	10	Grote schalen: Vlees	16	Theelepels
		11	Ovale schaal: Margarine	17	Serveerbestek

Para la prueba estándar

35

Para la prueba estándar

Cubiertos para 13 personas

1	Soepborden: Havervlokken	6	Kopjes: Thee	12	Soeplepels: Havervlokken
2	Eetborden: Ei	7	Schotels: Thee	13	Vorken: Ei
3	Eetborden: Vlees	8	Glazen: Melk	14	Messen
4	Dessertschalen: Spinazie	9	Kleine/middelgrote kommen: Spinazie	15	Dessertlepels
5	Dessertschalen: Ei	10	Grote schalen: Vlees	16	Theelepels
		11	Ovale schaal: Margarine	17	Serveerbestek

Ficha del producto

REGLAMENTO (UE) N.º 1059/2010

Leverancier SAMSUNG SAMSUNG
Modelnaam		DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
Nominale capaciteit (standaardcouverts)		14 13
Energie-efficiëntieklasse A+ A+
Ecolabel Nee Nee
Jaarlij ks energieverbruik (AE C) (kWh/ jaar)1)		273 276
Energieverbruik standaardprogramma (E t) (kWh)		0,96 0,97
Energieverbruik in de uitstand, P o (W)		0,45 0,45
Energieverbruik in de sluimerstand, P I (W)		3	3
Jaarlij ks waterverbruik (AW C), (L)2)		2800	3360
Waterverbruik standaardprogramma, (L)		10 12
Droogefficiëntieklasse		A	A
Standaardprogramma3)		Eco Eco
Programmaduur voor het standaard vaatwasprogramma		160 160
Duur van de sluimerstand, (T l) (min.)		10	10
Geluidsemissie via de lucht (dBA re 1pW)		45 48
Installatie	Inbouw	-	-
	Onderbouw	Ja	Ja
	Vrij staand	Ja	Ja

1) Basado en 280 ciclos de lavado con el programa estándar con agua fría y el consumo de los ajustes de bajo consumo energético. El consumo energético real depende de la forma en que se utilice el aparato.

2) Basado en 280 ciclos de lavado con el programa estándar. El consumo real de agua depende de la forma en que se utilice el aparato.

3) El 'programa estándar' es el programa de lavado estándar adecuado para limpiar vajilla con suciedad normal. Es el programa más eficiente en cuanto a consumo de energía y agua.

¿PREGUNTAS O COMENTARIOS?

LAND BEL OF BEZOEK ONS ONLINE OP
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70 19 70 www.samsung.com
FINLAND 030-6227 515 www.samsung.com
FRANCE 01 48 63 00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) www.samsung.com
ITALIA 800-SAMSUNG (726-7864) www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA 1300 362 603 www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

Código: DD68-00093E-05_ES

Serie DW-FG720 y D154

Serie DW-FG520 y D153

Serie DW5363PGB y D156

Serie DW5343TGB y D155

Manual de uso

del lavavajillas

100%

Papel reciclado

Ce manuel est imprimé sur du papier 100% recyclé.

Un monde de possibilités

Nous vous remercions d'avoir choisi ce produit Samsung. Afin de bénéficier du meilleur du service après-vente, enregistrez votre appareil sur le site suivant :

www.samsung.com/register

Fonctions de votre nouveau lave-vaisselle Samsung

Votre nouveau lave-vaisselle va changer votre manière de faire la vaisselle. Entre ses fonctions spécialisées et son efficacité énergétique, votre nouveau lave-vaisselle Samsung vous procure un lavage de vos ustensiles de cuisine aussi facile qu'agréable.

1. Système de filtration à 3 étages

Le système de filtration à 3 étages de votre nouveau lave-vaisselle Samsung filtre tous les résidus de vos assiettes, tasses, ustensiles de cuisine et couverts. Le système de filtration avancé filtre parfaitement et récupère tous les restes d'aliments, vous assurant ainsi la propreté de votre vaisselle sans traces.

Les lave-vaisselle Samsung possèdent le système de filtration le plus puissant de leur catégorie.

2. Technologie de séchage par condensation

Votre nouveau lave-vaisselle Samsung utilise l'énergie thermique latente du cycle de rinçage final pour sécher la charge. Ceci économise non seulement l'énergie, mais évite également à la vapeur de s'échapper du lave-vaisselle et de vous blesser, vous-même et/ou votre entourage.

Ce manuel d'utilisation contient des informations importantes concernant l'utilisation et l'entretien de votre nouveau lave-vaisselle Samsung. Reportez-vous à ce manuel pour les instructions détaillées concernant l'utilisation du panneau de commande et les astuces sur la façon d'obtenir le meilleur des fonctions récentes de votre nouveau lave-vaisselle. Le chapitre "Tableau des programmes" contient un tableau résumé des programmes disponibles et le chapitre "Dépannage" contient les informations concernant la résolution des problèmes courants.

2_ Fonctions de votre nouveau lave-vaisselle Samsung

Consignes de sécurité

Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

LO QUE DEBE SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD

Lea atentamente este manual para asegurarse de utilizar de manera eficaz y segura las funciones importantes de su nuevo electrodoméstico y consérvelo en un lugar seguro cerca del electrodoméstico para poder consultarlo más adelante. Utilice este electrodoméstico únicamente para el uso previsto (como se describe en este manual).

Las advertencias y las instrucciones de seguridad importantes contenidas en este manual no son exhaustivas. Es su responsabilidad usar el sentido común y ser prudente y cuidadoso durante la instalación, el mantenimiento y el uso del lavavajillas.

Estas instrucciones de uso cubren varios modelos, por lo que las características de su lavavajillas pueden diferir ligeramente de las descritas en este manual y algunos símbolos de advertencia pueden no aplicarse. Si tiene alguna pregunta o inquietud, comuníquese con su centro de servicio técnico más cercano o busque ayuda e información en línea en www.samsung.com.

SÍMBOLOS DE SEGURIDAD IMPORTANTES Y PRECAUCIONES

Símbolos de seguridad importantes

	Les situations ou manipulations dangereuses pouvant entraîner de graves blessures et/ou des dommages matériels.
	Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.
	Afi n de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base :
	Interdit.
	NE PAS démonter.
	NE PAS toucher.
	Suivez scrupuleusement les consignes.
	Débranchez la prise murale.
	Assurez-vous que l'appareil est relié à la terre afi n d'éviter tout risque d'électrocution.
	Contactez le service d'assistance technique.
	Remarque

Estos símbolos de advertencia tienen como objetivo evitar que usted o alguien de su entorno se lastime. Por favor, respételos.

Conserve estas instrucciones en un lugar seguro y asegúrese de que los nuevos usuarios estén familiarizados con el contenido. Transmítalas a cualquier nuevo propietario.

Instrucciones de seguridad

Instrucciones de seguridad

Reglas de seguridad importantes

Este electrodoméstico cumple con los requisitos de seguridad actuales. Sin embargo, un uso inadecuado puede provocar lesiones y daños materiales.

Para evitar cualquier riesgo de accidentes y daños al electrodoméstico, lea atentamente estas instrucciones antes de usarlo por primera vez. Contienen información importante para su seguridad, uso y mantenimiento.

Al igual que cualquier tipo de equipo eléctrico y con piezas móviles, existen riesgos potenciales. Para usar este electrodoméstico de manera segura, familiarícese con su funcionamiento y siempre tenga precaución.

No permita que los niños (o mascotas) jueguen dentro o sobre el lavavajillas. La puerta del lavavajillas no se abre fácilmente desde el interior, y los niños pueden sufrir lesiones graves si quedan atrapados dentro.

Los niños no deben utilizar el aparato sin la supervisión de un adulto.

Si el enchufe (el cable de alimentación) del aparato está dañado, deberá ser reemplazado por el fabricante, su servicio técnico autorizado o por cualquier persona cualificada para evitar cualquier peligro.

Este aparato debe colocarse de manera que el enchufe, las llaves de paso de agua y los tubos de desagüe sean accesibles después de la instalación.

INSTRUCCIÓN SOBRE LA ETIQUETA WEEE

Cómo deshacerse correctamente de este producto (Residuos de aparatos eléctricos y electrónicos)

(Aplicable en países con sistemas de recogida selectiva)

Este símbolo en el producto, sus accesorios o su documentación indica que ni el producto ni sus accesorios electrónicos usados (cargador, auriculares, cable USB, etc.) pueden

desecharse junto con otros residuos domésticos. Debido a que la eliminación incontrolada de residuos presenta riesgos para el medio ambiente y la salud pública, separe sus productos y accesorios usados de otros residuos. Así favorecerá el reciclaje de los materiales que los componen en el marco de un desarrollo sostenible.

Se invita a los particulares a contactar con la tienda donde compraron el producto o a informarse en las autoridades locales sobre los procedimientos y puntos de recogida de estos productos para su reciclaje.

Se invita a las empresas y particulares a contactar con sus proveedores y consultar las condiciones de su contrato de compra. Este producto y sus accesorios no pueden desecharse junto con otros residuos.

4_ Instrucciones de seguridad

INSTRUCCIONES PARA EL USO DE SU LAVAVAJILLAS

Este lavavajillas no está diseñado para uso comercial. Está destinado a uso doméstico o similar en un entorno residencial, como:

• Tiendas
• Oficinas y salas de exposición, y por residentes en establecimientos como: • Hoteles y pensiones.

Debe utilizarse únicamente como electrodoméstico doméstico, tal como se especifica en este manual de uso, para lavar vajilla y cubiertos.

Cualquier otro uso no está respaldado por el fabricante y puede resultar peligroso.

El fabricante no se hace responsable de los daños resultantes de un uso o funcionamiento incorrecto o inapropiado.

No utilice disolventes en el lavavajillas. Riesgo de explosión.

No inhale ni ingiera el detergente del lavavajillas. Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden provocar quemaduras en la nariz, la boca y la garganta si se ingieren, o cortar la respiración. Consulte inmediatamente a un médico si se ha ingerido o inhalado detergente.

Evite dejar la puerta abierta si no es necesario, podría tropezar con ella.

No se siente ni se apoye sobre la puerta abierta. El lavavajillas podría volcarse y dañarse, y usted podría resultar herido.

Utilice únicamente detergentes y abrillantadores formulados para lavavajillas. No utilice lavavajillas líquido.

No utilice productos de limpieza agresivos.

No llene el depósito de abrillantador con polvo o detergente líquido. El depósito se dañaría gravemente.

El llenado accidental del depósito de sal con polvo o detergente líquido dañará el descalcificador de agua. Asegúrese de haber comprado el paquete de sal recomendado para lavavajillas antes de llenar el depósito de sal.

Utilice únicamente sal de grano grueso especial para lavavajillas para la regeneración; otras sales pueden contener aditivos insolubles que pueden dificultar el funcionamiento del descalcificador.

En un aparato equipado con cesta para cubiertos (según el modelo), los cubiertos se limpian y secan más eficazmente si se colocan en la cesta con los mangos hacia abajo. Sin embargo, para evitar el riesgo de lesiones, coloque los cuchillos y tenedores, etc., con los mangos hacia arriba.

Los elementos de plástico que no resisten el lavado con agua caliente, como los recipientes de plástico desechables, o los cubiertos y vajillas de plástico, no deben limpiarse en el lavavajillas.

Las altas temperaturas del aparato pueden derretirlos o hacer que pierdan su forma.

Para los modelos equipados con la función Delay Start (Inicio diferido), asegúrese de que el depósito esté seco antes de añadir detergente. Séquelo si es necesario. El detergente puede apelmazarse si se vierte en un depósito húmedo y puede no dispersarse por completo.

Los cuchillos y otros utensilios afilados deben cargarse en la cesta con las puntas hacia abajo o colocarse en posición horizontal.

Instrucciones de seguridad

Instrucciones de seguridad

INSTRUCCIONES SOBRE LA PROTECCIÓN DE LOS NIÑOS

¡Este aparato no es un juguete! Para evitar el riesgo de lesiones, mantenga a los niños alejados y no les permita jugar dentro o alrededor del lavavajillas ni usar los controles. No comprenderán los peligros potenciales que representa el aparato. Deben ser supervisados mientras trabaje en la cocina. Los niños también corren el riesgo de encerrarse jugando dentro del lavavajillas.

Este aparato puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si están supervisados o han recibido instrucciones sobre el uso seguro del aparato y comprenden los peligros implicados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.

Los niños mayores pueden usar el lavavajillas solo cuando se les haya explicado claramente su funcionamiento y sean capaces de usarlo de manera segura, reconociendo los peligros de un mal uso.

¡MANTENGA A LOS NIÑOS ALEJADOS DE LOS DETERGENTES! Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se ingieren, o cortar la respiración. Mantenga a los niños alejados de la puerta del lavavajillas cuando esté abierta. Puede quedar detergente residual en el compartimento. Consulte inmediatamente a un médico si su hijo ha ingerido o inhalado detergente.

INSTRUCCIONES DE INSTALACIÓN DE SU LAVAVAJILLAS

Antes de instalar el aparato, verifique que no haya daños externos visibles. En ninguna circunstancia debe usar un aparato dañado. Un aparato dañado puede ser peligroso.

El lavavajillas debe enchufarse únicamente en una toma de corriente conectada correctamente. La toma de corriente debe ser fácilmente accesible cuando el lavavajillas esté instalado para poder desconectarlo de la alimentación eléctrica en cualquier momento. (Consulte el capítulo «Verificación de las piezas y del panel de control» en la página 9.)

No debe haber una toma de corriente detrás del lavavajillas. Hay peligro de sobrecalentamiento e incendio si el lavavajillas se empuja contra la toma.

El lavavajillas no debe instalarse debajo de una placa de cocción. Las altas temperaturas radiantes que a veces genera una placa de cocción pueden dañar el lavavajillas. Por la misma razón, no debe instalarse cerca de chimeneas abiertas u otros aparatos que difundan calor, como radiadores, etc.

No conecte el lavavajillas a la toma de pared hasta que no se haya instalado por completo y se hayan realizado todos los ajustes de los muelles de la puerta.

Antes de conectar el aparato, verifique que los datos de conexión que figuran en la placa de características (tensión y potencia conectada) correspondan a los de la toma de pared. En caso de duda, consulte a un electricista cualificado.

La seguridad eléctrica de este aparato solo puede garantizarse cuando se establece la continuidad entre el propio aparato y un sistema de puesta a tierra eficaz. Es muy importante que se respeten los requisitos básicos de seguridad y que se comprueben y prueben periódicamente; en caso de duda sobre el sistema eléctrico del lugar de instalación, este sistema debe ser verificado por un electricista cualificado. El fabricante no puede ser considerado responsable de las consecuencias de una puesta a tierra inadecuada (por ejemplo, una electrocución).

No conecte el aparato a la toma de pared mediante una regleta o un alargador. Esto no garantiza los requisitos de seguridad del aparato (por ejemplo, peligro de sobrecalentamiento).

Instrucciones de seguridad

Este aparato puede colocarse en instalaciones móviles, como barcos, solo si un ingeniero cualificado ha realizado una evaluación de riesgos.

El cuerpo de plástico de la conexión de agua contiene un componente eléctrico. El cuerpo no debe sumergirse en agua.

El flexible del Aqua-Stop contiene cables eléctricos. No corte nunca el flexible de entrada de agua, aunque sea demasiado largo.

La instalación, el mantenimiento y las reparaciones deben ser realizados únicamente por una persona cualificada y competente, respetando estrictamente las normativas locales y nacionales de seguridad eléctrica vigentes. Las reparaciones y otros trabajos realizados por personas no cualificadas pueden ser peligrosos. El fabricante no puede ser considerado responsable de trabajos no autorizados.

El sistema integrado de estanqueidad al agua proporciona protección contra los daños causados por el agua, cuando se cumplen las siguientes condiciones:

• El lavavajillas está correctamente instalado y conectado.
• El lavavajillas recibe el mantenimiento adecuado y las piezas se sustituyen si es necesario.
• El grifo de cierre está cerrado cuando el aparato no se utiliza durante un período prolongado (por ejemplo, durante las vacaciones).
• El sistema de estanqueidad al agua funcionará incluso si el aparato está apagado. Sin embargo, el aparato debe permanecer conectado a la electricidad.

Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service d'assistance.

Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu pour responsable. Les réparations doivent uniquement être effectuées par un technicien qualifié.

Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces, lorsqu'elles sont montées, peuvent garantir la sécurité.

Débranchez toujours le lave-vaisselle lors de l'entretien (coupez l'alimentation électrique et retirez la prise).

Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service d'assistance ou par un technicien de service autorisé.

Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder propres l'appareil et ses alentours. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie.

Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque :

• celle-ci est coupée à la prise murale et la fiche retirée, ou
• celle-ci est coupée au niveau du secteur, ou
• le fusible du secteur est déconnecté, ou bien encore
• le fusible vissé est retiré (dans les pays où cela est applicable).

N'apportez aucune modification à l'appareil, autres que celles autorisées par le fabricant.

N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution.

Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien autorisé par le fabricant. Dans le cas contraire, la garantie devient non valide.

Lors de l'installation de l'appareil, assurez-vous que l'espace au-dessus, à gauche, à droite et à l'arrière permet une ventilation correcte.

Si l'espace est insuffisant entre l'appareil et l'évier, il peut endommager l'évier ou permettre aux moisissures de se développer.

Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Réglage du niveau de la dureté de l'eau » à la page 15)

Consignes de sécurité

7

Table des matières

INSTALLATION DU LAVE-VAISSELLE

9

9 Vérification des pièces et du panneau de commande 11 Conditions indispensables à l'installation 12 Installation de votre lave-vaisselle (uniquement pour l'installation sous l'évier)

AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS

15

15 Utilisation de l'adoucisseur d'eau 16 Utilisation de la fonction Activation/Désactivation du son 16 Utilisation du sel de lave-vaisselle 17 Utilisation du produit de rinçage

CHARGEMENT DU LAVE-VAISSELLE

18

18 Consignes de lavage 18 Utilisation des paniers 22 Utilisation du détergent

FONCTIONNEMENT DU LAVE-VAISSELLE

24

24 Instrucciones básicas 24 Uso de los botones de selección de programa 25 Uso de la función Delay Start (Inicio diferido) 25 Uso de la pantalla digital 26 Uso de las funciones adicionales

LIMPIEZA Y MANTENIMIENTO DEL LAVAVAJILLAS

27

27 Limpieza de la parte exterior 27 Limpieza de la cubeta de lavado 27 Limpieza de los filtros 28 Limpieza de los brazos rociadores 29 Almacenamiento de su lavavajillas

SOLUCIÓN DE PROBLEMAS Y CÓDIGOS DE ERROR

30

30 Consulte esta sección si encuentra alguno de los siguientes problemas... 32 Códigos de error

TABLA DE PROGRAMAS

33

33 Tabla de programas

ANEXO

34

34 Eliminación del lavavajillas y preservación del medio ambiente 34 Declaración de conformidad 34 Características técnicas

PARA LA PRUEBA DE NORMA

35

FICHE PRODUIT

37

8_ Tabla de contenido

Instalación del lavavajillas

Asegúrese de que su técnico cumpla estas instrucciones para garantizar la seguridad y el funcionamiento normal de su nuevo lavavajillas.

VERIFICACIÓN DE LAS PIEZAS Y DEL PANEL DE CONTROL

Una vez desembalado el lavavajillas, asegúrese de haber recibido todas las piezas ilustradas a continuación. Si el lavavajillas se dañó durante el transporte o faltan piezas, póngase en contacto con el servicio de atención al cliente de Samsung o con su distribuidor Samsung.

Después de desembalar el lavavajillas, mantenga los embalajes fuera del alcance de los niños por razones de seguridad.

1	Bras gicleur supérieur (non illustré)	8	Réservoir de produit de lavage
2	Tiroir à couverts (DW-FG720, D154, DW5363PGB, D156)Panier à couverts (DW-FG520, D153, DW5343TGB, D155) (voir page 21)	9	Réservoir de produit de rinçage
3	Panier supérieur	10	Tableau de commande (sur la façade de la porte)
4	Bras gicleur supérieur	11	Bras gicleur inférieur
5	Disque gicleur de la zone intensive (DW-FG720, D154, DW5363PGB, D156)	12	Tuyau d'évacuation
6	Combinaison de fi Itres	13	Cordon d'alimentation
7	Réservoir de sel	14	Aqua-Stop

Instalación del lavavajillas

Instalación del lavavajillas

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155

DW-FG520, D153

1	Bouton Power (Marche/Arrêt)	9	Voyant de lavage
2	Boutons de sélection de programme	10	Voyant de rinçage
3	Bouton de demi-charge	11	Voyant de séchage
4	Bouton de départ diff éré	12	Bouton de la zone intensive (DW-FG720, D154, DW5363PGB, D156)
5	Voyant Child-Lock (Sécurité enfants)	13	Bouton de désinfection/Child-Lock
6	Voyant de remplissage de sel	14	Bouton Tabs (Tablette multifonctions)
7	Voyant de remplissage de produit de rinçage	15	Bouton Départ/Réinitialiser
8	Voyant de départ diff éré	16	Bouton de prélavage (DW-FG520, D153, DW5343TGB, D155)

Verificación de los accesorios

• Manual de usuario - Tarjeta de garantía - Embudo (Consulte el capítulo "Llenado del depósito de sal" en la página 16)

10_ Instalación del lavavajillas

CONDICIONES INDISPENSABLES PARA LA INSTALACIÓN

Alimentación eléctrica y puesta a tierra

No utilice un alargador.

Utilice únicamente el cable de alimentación suministrado con el lavavajillas.

Durante la fase de preparación de la instalación, asegúrese de que:

• La alimentación eléctrica suministre una tensión de 220-240 V CA, 50 Hz (con fusible o disyuntor).
• La toma de corriente utilizada esté dedicada únicamente al lavavajillas.

Su lavavajillas debe estar conectado a tierra. En caso de mal funcionamiento o avería, la puesta a tierra reduce el riesgo de descarga eléctrica al crear una vía de menor resistencia para la corriente eléctrica.

Su lavavajillas viene con un cable de alimentación que tiene un enchufe de tres clavijas con conexión a tierra que se puede insertar en una toma de pared correctamente instalada y conectada a tierra.

No conecte el cable de puesta a tierra a una tubería de plástico, de gas o de agua.

Una conexión a tierra incorrecta puede provocar una descarga eléctrica.

En caso de duda, verifique con un electricista o técnico calificado que su lavavajillas esté correctamente conectado a tierra.

No modifique de ninguna manera el enchufe suministrado con el aparato. Si no encaja, haga instalar una toma de pared adecuada por un electricista calificado.

Suministro de agua

No beba el agua del interior del lavavajillas.

• El lavavajillas se puede conectar a una toma de agua fría o caliente, con un máximo de 60 °C.
• Se debe instalar un grifo de cierre con rosca macho de 3/4" en la toma de agua.
• La presión del agua debe estar entre 0,05 MPa y 0,8 MPa. Si la presión del agua es inferior, la válvula de entrada de agua puede no funcionar correctamente, lo que provocaría la parada del lavavajillas. Si la presión del agua es demasiado alta, se debe instalar un reductor de presión.

Puede reducir el riesgo de fugas y daños por agua de la siguiente manera:

• Asegurándose de que los grifos sean fácilmente accesibles.
• Cerrando los grifos cuando el lavavajillas no esté en uso.
• Comprobando periódicamente si hay fugas en las conexiones.

Uso del Aqua-Stop

El Aqua-Stop se ha diseñado como un sistema de protección perfecto contra fugas.

Está integrado en el tubo de entrada de agua y corta automáticamente el flujo de agua en caso de que el tubo se dañe.

Aqua-Stop es un componente eléctrico.

• Tenga cuidado de no dañarlo.
• No retuerza ni doble el tubo de entrada de agua conectado al Aqua-Stop.

Si el Aqua-Stop se ha dañado, cierre los grifos de agua y desenchufe el aparato inmediatamente. Una vez realizadas estas medidas, contacte con el servicio técnico de Samsung o con un técnico cualificado.

Evacuación

Si utiliza una evacuación exclusivamente para el lavavajillas, conecte el tubo de evacuación a una altura de entre 30 y 70 cm del suelo.

La conexión del tubo de evacuación a una altura superior a 80 cm del suelo puede provocar el retorno del agua al lavavajillas o un vaciado incompleto.

Instalación del lavavajillas

_11

Instalación del lavavajillas

Suelo

Para un funcionamiento óptimo, su lavavajillas debe instalarse sobre un suelo regular y sólido.

Los suelos de madera pueden requerir un refuerzo para disminuir las vibraciones. La moqueta y las baldosas blandas son factores de vibraciones que pueden desplazar lentamente su lavavajillas cuando está en funcionamiento.

Nunca instale su aparato sobre una plataforma o estructura frágil.

Temperatura ambiente

No instale su lavavajillas en una zona de temperaturas bajo cero. Su lavavajillas retiene una cantidad de agua en la válvula, la bomba y el tubo, y si el agua se congela en la máquina o en los tubos, esto puede dañar el aparato y sus componentes.

INSTALACIÓN DE SU LAVAVAJILLAS (SOLO PARA INSTALACIÓN BAJO EL FREGADERO)

PASO 1. Retirada de la parte superior

1. Retire los 2 tornillos de la parte trasera de la parte superior del lavavajillas.

1. Faites glisser la partie supérieure hacia atrás y levántela para retirarla.

Puede desechar la parte de plástico sobre la que se apoya la parte superior.

12

Instalación del lavavajillas

PASO 2. Nivelación del lavavajillas

1. Basta con definir la altura del aparato girando las patas.
2. Levante ligeramente las partes delantera y trasera del aparato y gire las patas para ajustar la altura.
3. Puede ajustar la altura hasta 40 mm.
4. Coloque el aparato en el espacio previsto bajo el fregadero y asegúrese con un nivel de que esté bien horizontal.

- Asegúrese de que los tubos o el cable de alimentación no estén retorcidos al colocar el aparato en el espacio bajo el fregadero.

1. Instale el aparato dejando un espacio mínimo de 4 mm entre la parte superior del aparato y la parte inferior de la placa superior del fregadero.

Después de la instalación, no fije el cable de alimentación con una abrazadera metálica.

Instalación del lavavajillas

Instalación del lavavajillas

PASO 3. Conexión de las mangueras y del suministro eléctrico

1. Retire el soporte de la manguera que está fijado al aparato y corte una parte como se indica en la figura.
2. Deseche la parte que ha cortado y utilice únicamente la parte indicada en la figura.
3. Fíjelo a la pared apretando los 2 tornillos.
4. Inserte la manguera de desagüe en el soporte de la manguera fijado a la pared. Instale la manguera de desagüe de modo que quede situada en el rango de 30 cm a 80 cm desde el fondo.
5. Conecte la manguera de desagüe al orificio de drenaje.

• Tenga cuidado al conectar la manguera de desagüe para que no se mueva durante un ciclo de drenaje.
• Verifique que ninguna parte de la manguera de desagüe, de la manguera de entrada de agua o del cable de alimentación esté curvada o doblada.
• Abra la puerta del lavavajillas y retire la espuma, los materiales de embalaje y cualquier otra cosa innecesaria que se encuentre todavía en el aparato.
• Vuelva a conectar el disyuntor.
• Abra la llave de paso del agua para llevar el agua hasta el lavavajillas.
• Encienda el lavavajillas y seleccione un programa.

Asegúrese de que el lavavajillas funcione correctamente y de que no haya ninguna fuga de agua. Si todo funciona bien, detenga el lavavajillas y pase al paso 5 a continuación.

Si el lavavajillas no funciona, deténgalo, cierre la llave de paso del agua y consulte el manual de uso o llame a un centro de asistencia técnica entre los indicados en la contraportada.

Compruebe que no haya fugas en los dos extremos del tubo de entrada de agua y en la conexión del tubo de desagüe.

Ciclo en vacío

Asegúrese de instalar correctamente su lavavajillas ejecutando el ciclo Quick (Lavado rápido) o Prewash (Prelavado) una vez finalizada la instalación.

14_ Instalación del lavavajillas

Antes de usar el aparato por primera vez

USO DEL DESCALCIFICADOR DE AGUA

Para obtener un mejor resultado de lavado se necesita agua blanda.

El agua dura contiene impurezas que pueden disminuir el rendimiento del lavado.

Será necesario ablandar el agua si su dureza es superior a 1,0 mmol/l (6 °d – escala alemana).

Para ello, necesitará:

• Sal para lavavajillas.
• La configuración del nivel de dureza del agua según su región.

Para obtener más información sobre el nivel de dureza del agua de su región, póngase en contacto con su proveedor de agua local.

Si el nivel de dureza de su suministro de agua es inestable, ajuste el lavavajillas a la medida más alta. Por ejemplo, si la dureza del agua está en el rango de 6,7 mmol/l a 9,0 mmol/l, ajuste el lavavajillas a 9,0 mmol/l.

El nivel de dureza del agua del lavavajillas está ajustado por defecto a 3 (4,0-5,5 mmol/ℓ). Si este ajuste corresponde al nivel de dureza del agua de su región, no es necesario cambiarlo.

Si es necesario cambiar el nivel de dureza del agua, proceda de la siguiente manera.

Ajuste del nivel de dureza del agua

1. Manteniendo pulsados los botones Delay Start (Inicio diferido) ⏻ y Half Load (Media carga) 1/2, pulse el botón Power (Encendido/Apagado) ⏻ para acceder al ajuste del nivel de dureza del agua.
2. Una vez que se haya entrado en el ajuste del nivel de dureza del agua, se mostrará el ajuste del nivel de dureza actual.
3. Utilice el botón Half Load (Media carga) 1/2 para seleccionar el nivel de dureza del agua entre 0 y 5. (Consulte la tabla a continuación para el ajuste del nivel de dureza del agua de su región).

Si el nivel de dureza del agua de su región es muy bajo, no es necesario utilizar sal para lavavajillas. Sin embargo, ajuste el nivel de dureza del agua del lavavajillas a 0.

1. Para salir del ajuste de dureza del agua, pulse el botón Power (Encendido/Apagado) ⏻.

Tabla de niveles de dureza del agua

La dureza del agua se mide utilizando las unidades: grados alemanes (°dH), grados franceses (°TH) o mmol/ℓ (unidad internacional).

Niveau	Dureté de l'eau Cycle d'adoucissement/lavage de régénération(programme ECO)				Injectionde sel
	°dH °TH mmol/ℓ	Catégorie
0 <6 <10	<1,0			Aucunrecyclage	Non
1	6~14	10~25	1~2,5	1/8	Oui
2	14~23	25~40	2,5~4,0	1/5	Oui
3	23~31	40~55	4,0~5,5	1/3	Oui
4	31~40	55~70	5,5~7,0	1/2	Oui
5	>40	>70	>7,0	1/1	Oui

Antes de utilizar el aparato por primera vez

Antes de utilizar el aparato por primera vez

UTILIZACIÓN DE LA FUNCIÓN ACTIVACIÓN/DESACTIVACIÓN DEL SONIDO

1. Manteniendo pulsados los botones Delay Start (Inicio diferido) ☑ y Half Load (Media carga) 1/2, pulse el botón Power (Encendido/Apagado) ☐ para acceder al ajuste de la función Sound On/Off (Activación/Desactivación del sonido).
2. Pulse el botón Sanitize (Lavado sanitario) para activar o desactivar la función Sound On/Off (Activación/Desactivación del sonido).
3. El indicador «Rinse Refi II (Llenado de líquido de aclarado)» se enciende para indicar que la función Sound On (Activación del sonido) se ha activado.
4. El indicador «Rinse Refi II (Llenado de líquido de aclarado)» se apaga para indicar que la función Sound Off (Desactivación del sonido) se ha activado.

Aunque la función Sound Off (Desactivación del sonido) se haya activado, se emitirá un sonido cuando se produzca un error.

1. Para salir del ajuste Sound On/Off (Activación/Desactivación del sonido), pulse el botón Power (Encendido/Apagado) ⏻.

UTILIZACIÓN DE LA SAL PARA LAVAVAJILLAS

Llenado del depósito de sal

Para utilizar agua ablandada, es necesario llenar el depósito de sal con sal para lavavajillas.

Utilice únicamente sal para lavavajillas.

No utilice ningún otro tipo de sal o disolvente. Esto puede dañar el depósito de sal y el sistema de ablandamiento del agua.

Rellene siempre el depósito de sal justo antes de poner en marcha uno de los programas de lavado completos para evitar la corrosión debida a un exceso de sal o a residuos de agua salada.

1. Abra la puerta.
2. Abra el tapón del depósito de sal girándolo en sentido antihorario.

1. Llene el depósito de sal con agua (necesario solo la primera vez que se utiliza el lavavajillas).
2. Añada la sal para lavavajillas.

El depósito de sal tiene una capacidad de aproximadamente 1 kg. No llene demasiado el depósito de sal.

1. Retire el exceso de sal alrededor de la abertura del depósito y de la junta del tapón.

Si no se retira el exceso de sal, el tapón del depósito de sal puede no cerrarse correctamente y el agua salada se derramará con un impacto negativo en el rendimiento.

16_ Antes de utilizar el aparato por primera vez

1. Gire el tapón del depósito de sal en sentido horario hasta que cierre completamente.

Si ha entrado una gran cantidad de sal o agua salada en el interior de la cuba, se recomienda ejecutar un Prelavado para limpiar el interior de la cuba. Los residuos de granos de sal o agua salada pueden provocar corrosión.

Según el tamaño de los granos, la sal puede tardar un tiempo en disolverse y, por tanto, en que el indicador «Salt Refill (Relleno de sal)» se apague.

Comprobación del indicador de llenado de sal

Si el indicador «Salt Refill (Relleno de sal) \$» está encendido, añada sal como se ha descrito anteriormente.

Un indicador «Salt Refill (Relleno de sal)» encendido significa que queda sal para 3 ciclos adicionales.

UTILIZACIÓN DEL PRODUCTO DE ACLARADO

Llenado del depósito de producto de aclarado

En cuanto se encienda el indicador de llenado de producto de aclarado en el panel de control, llene el depósito de producto de aclarado. Su lavavajillas ha sido diseñado para utilizar únicamente producto de aclarado líquido. El uso de producto de aclarado en polvo obstruirá la abertura del depósito, lo que provocará un mal funcionamiento del lavavajillas.

El producto de aclarado mejora el rendimiento de secado del lavavajillas.

No añada detergente normal en el depósito de producto de aclarado.

1. Abra la tapa del depósito de producto de aclarado girándola en sentido antihorario.

1. Llene el depósito con producto de aclarado.

Utilice el orificio de visualización al llenar el producto de aclarado.

No llene el depósito por encima del nivel; el producto de aclarado puede desbordarse durante el ciclo de lavado.

1. Gire el ajuste de la cantidad de producto de aclarado entre 1 y 6. Cuanto mayor sea el nivel, más producto de aclarado se utilizará.

Si no puede girar fácilmente el ajuste de la cantidad de producto de aclarado, intente con una moneda.

1. Cierre la tapa del depósito de producto de aclarado girándola en sentido horario.

Carga del lavavajillas

INSTRUCCIONES DE LAVADO

Siga estas sencillas instrucciones para obtener los mejores resultados y ahorrar energía.

Antes de cargar los platos

Retire de sus platos los restos de alimentos, como huesos, semillas de frutas, etc., y los desechos como palillos, servilletas de papel, etc. Los alimentos y desechos restantes pueden dañar su vajilla, generar ruido e incluso provocar un mal funcionamiento del aparato.

No lave artículos que estén cubiertos con ceniza, arena, cera, grasa de lubricación o pintura. Estos materiales pueden dañar el lavavajillas. La ceniza no se disuelve, se dispersará por todo el compartimento.

Artículos no aptos para lavavajillas

• Artículos de cobre, latón, estaño, marfil y aluminio o que tengan adhesivo.
• Plásticos que no resisten el calor
• Artículos hechos a mano, antigüedades, jarrones valiosos y artículos de vidrio decorativos. Colores pintados sobre esmalte.
• Cubiertos de madera y platos o artículos que tengan partes de madera
• Vidrio delicado o vidrio que contenga cristal de plomo

La plata que ha estado en contacto con alimentos que contienen azufre puede decolorarse. Esto incluye yemas de huevo, cebollas, mayonesa, mostaza, pescado, pescado en salmuera y encurtidos.

Pueden aparecer manchas en los vasos después de muchos lavados. No lave vidrio delicado ni vidrio que contenga cristal de plomo en el lavavajillas.

Los componentes de aluminio (como los filtros de grasa) no deben limpiarse con agentes de limpieza cáusticos o alcalinos. Pueden dañar el material o, en casos extremos, provocar una reacción química grave. Utilice únicamente artículos como vasos, porcelana y cubiertos cuyo fabricante declare que son aptos para lavavajillas.

USO DE LAS CESTAS

Manipulación de las cestas

No aplique fuerza excesiva para deslizar las cestas. Esto puede dañarlas y dañar los artículos que contienen.

Carga del lavavajillas

Uso de la cesta superior

Utilice la cesta superior principalmente para artículos pequeños, ligeros o delicados, como tazas, platillos, vasos, cuencos para postre, etc.

Ajuste de la cesta superior

Puede ajustar la altura de la cesta superior para aumentar el espacio y colocar artículos grandes en la cesta superior o en la inferior.

Retire todos los artículos de las rejillas para tazas antes de ajustar la altura. No hacerlo puede dañar los artículos y la cesta.

1. Extraiga la cesta superior.
2. Para elevar la cesta superior: Sostenga la cesta superior por ambos lados y tire suavemente hacia arriba tanto como sea posible.

1. Para bajar la cesta superior: Sostenga la cesta superior por ambos lados, levántela una corta distancia y luego empújela suavemente hacia abajo.

Al ajustar la altura, asegúrese de que el brazo rociador superior no golpee la vajilla cargada en la cesta inferior cuando gire.

Asegúrese de que la cesta superior esté nivelada. Si la cesta superior se levanta de un lado, impedirá que la puerta se cierre por completo y provocará problemas de funcionamiento del lavavajillas.

No levante la cesta superior de un solo lado. Esto impedirá que la puerta se cierre por completo y provocará problemas de funcionamiento del lavavajillas.

Uso de la cesta inferior

Utilice la cesta inferior para platos grandes y artículos pesados, como fuentes de servir, cacerolas, ollas, cuencos, etc.

Los artículos pequeños, como los platillos, también pueden colocarse en la cesta inferior.

No coloque cristalería delicada en la cesta inferior.

Carga del lavavajillas

Uso de las púas abatibles

Las púas abatibles le permiten hacer espacio en la cesta inferior para artículos grandes.

1. Abata las púas presionándolas hacia abajo.

Uso del cajón para cubiertos (DW-FG720, D154, DW5363PGB, D156)

Los insertos del cajón para cubiertos se pueden desprender del cajón.

Por ejemplo, puede retirar un lado de los insertos para hacer espacio para artículos grandes en la cesta superior.

1. Coloque los cubiertos en los insertos del cajón para cubiertos como se muestra.

1. Fije los insertos al cajón para cubiertos.

Colocar artículos grandes, como cuchillos para pastel, en el cajón puede provocar interferencia con el brazo rociador superior.

Si los mangos de las cucharas no caben entre los soportes, colóquelos de otra manera.

1. Retirez los insertos del cajón de los cubiertos al final del programa.

20_ Carga del lavavajillas

Uso de la cesta para cubiertos (DW-FG520, D153, DW5343TGB, D155)

La cesta para cubiertos tiene una tapa para que cada cuchillo, cuchara o tenedor se coloque en una cavidad individual para evitar astilladuras y decoloraciones.

1. Coloque los diferentes tipos de cubiertos en las cestas como se muestra.

Por razones de seguridad, coloque los cuchillos en el portacuchillos. (en algunos modelos) (Su lavavajillas puede no tener el portacuchillos descrito)

1. Coloque la cesta para cubiertos en la cesta inferior.

Si lava solo una pequeña cantidad de cubiertos, puede separar la cesta para cubiertos y usar solo un lado.

No coloque elementos largos dentro de la cesta para cubiertos. El mango puede ser demasiado largo e interferir con el brazo rociador superior.

La cesta para cubiertos se puede usar con la tapa abierta.

1. Levante la tapa y fíjela al asa como se muestra en el diagrama.

Para separar la cesta para cubiertos en dos, tire de un lado de la cesta en la dirección de la flecha de la figura mientras mantiene el otro lado.

Carga del lavavajillas

Uso de las rejillas para tazas

Puede colocar tazas, elementos pequeños y utensilios de cocina largos en las rejillas para tazas. Esto también es muy práctico para lavar copas de vino.

Placez les verres à vin sur les tenons des clayettes à tasses. Les clayettes à tasses peuvent également être rabattues lorsqu'elles ne sont pas utilisées.

N'ajustez pas le niveau du panier supérieur avec les supports de verres maintenus vers le haut. Il vous sera impossible de pousser dans le panier supérieur.

UTILISATION DU DÉTERGENT

Tous les programmes du lave-vaisselle, à l'exception du Prewash (Prélavage) ⚡, nécessitent du produit de lavage dans le compartiment correspondant.

Ajoutez la quantité correcte de produit de lavage pour le programme sélectionné afin d'assurer la meilleure performance.

Utilisez uniquement du produit de lavage pour lave-vaisselle. Le produit de lavage ordinaire produit trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement.

Ne respirez pas dans les vapeurs du produit de lavage pour lave-vaisselle ni ne l'avalez pas. Le produit de lavage pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez inhalé des vapeurs de produit de lavage ou si vous avez avalé du produit, consultez immédiatement un médecin.

Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir de produit de lavage

1. Ouvrez le couvercle du réservoir de produit de lavage en poussant le loquet de libération du réservoir.

Le couvercle est toujours ouvert à la fin d'un programme de lavage.

1. Ajoutez la quantité recommandée de produit dans le compartiment principal de produit de lavage.
2. Fermez le couvercle en le poussant vers la gauche puis en le pressant vers le bas.

22_ Chargement du lave-vaisselle

1. Pour un meilleur résultat de lavage, notamment si vous avez des éléments très sales, ajoutez une petite quantité (environ 8 g) de produit de lavage sur la porte. Il agira pendant la phase de prélavage.

Uso de tabletas multifunción

También puede usar tabletas multifunción 2 en 1, 3 en 1 o 4 en 1.

Las tabletas multifunción, según su tipo, combinan el detergente para lavavajillas con el abrillantador y/o la sal.

Consulte las instrucciones del fabricante antes de usar las tabletas y verifique que sean adecuadas para la dureza del agua de su zona.

1. Empuje el pestillo de liberación del depósito de detergente y abra la tapa del depósito.
2. Añada la tableta en el compartimento principal del detergente y cierre la tapa.
3. Pulse el botón Multi Tabs (Tabletas multifunción) ^TABS situado en el panel de control para activar la función Multi Tabs.

Funcionamiento del lavavajillas

INSTRUCCIONES BÁSICAS

1. Abra la puerta.
2. Cargue las cestas.

No sobrecargue las cestas.

1. Asegúrese de que los brazos rociadores no estén obstruidos.
2. Añada la cantidad adecuada de detergente en el depósito y en la puerta (si es necesario).
3. Pulse el botón Power (Encendido/Apagado) ⏻ para poner en marcha el lavavajillas.
4. Sélectionnez un programme approprié au type de charge en utilisant le bouton PROG. (Reportez-vous au chapitre « Utilisation des boutons de sélection de programme » à la page 24.) Le voyant du programme sélectionné s'allume.
5. Sélectionnez l'une des fonctions complémentaires. Cette action allume les voyants correspondants.
6. Appuyez sur le bouton Start/Reset (Départ/Réinitialiser) ◇ et fermez la porte pour démarrer.
7. Lorsque le cycle de lavage est terminé, le lave-vaisselle émet un signal sonore. L'appareil est automatiquement mis hors tension au bout de 10 minutes.
8. Déchargez les paniers.

Déchargez le panier inférieur, le panier supérieur et le tiroir à couverts (s'il est chargé) dans cet ordre. Ceci évitera à l'eau du panier supérieur de goutter sur les éléments du panier inférieur.

UTILISATION DES BOUTONS DE SÉLECTION DE PROGRAMME

Sélectionnez un programme approprié au type de charge en utilisant le bouton PROG.

Symbole Programme Description
	Intensif 70 °C Eléments très sales y compris les casseroles et poêles
	Automatique 40 à 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Eléments d’utilisation quotidienne légèrement à très sales, détection automatique de la quantité de salissures.
	Normal 65 °C (DW-FG520, D153)	Eléments sales utilisés quotidiennement.
	Express 65 °C	Eléments d’utilisation quotidienne normalement sales, avec une durée de cycle courte.
ECO	ECO 45 °C	Eléments d’utilisation quotidienne normalement sales, avec consommations d’énergie et d’eau réduites
	Lavage rapide 50 °C Peu sale avec une durée de cycle très courte
	Délicat 40 °C Eléments délicats peu sales
	Prélavage (DW-FG720, D154, DW5363PGB, D156)	Un rinçage à froid retire uniquement la poussière sur la vaisselle stockée depuis longtemps ou la vaisselle qui a trempé et a séché avant le déroulement d’autres programmes.

Utilisation de la fonction Prewash (Prélavage) (DW-FG520, D153, DW5343TGB, D155)

Appuyez sur le bouton Prewash (Prélavage) pour utiliser la fonction.

24 Fonctionnement du lave-vaisselle

Interruption d'un programme

Si vous ouvrez la porte lorsqu'un programme se déroule, le programme s'arrête temporairement. Pour reprendre le programme, fermez simplement la porte.

L'eau contenue dans le lave-vaisselle peut être très chaude.

Ouvrez la porte uniquement lorsque cela est absolument nécessaire et soyez très prudent.

Changement de programme

Lorsqu'un programme a déjà démarré et que vous souhaitez le changer, respectez les instructions ci-dessous :

Si le couvercle du réservoir de produit de lavage s'est ouvert, ne changez pas le programme.

1. Ouvrez la porte pour interrompre le programme.
2. Appuyez et maintenez le bouton Start/Reset (Départ/Réinitialiser) pendant 3 secondes pour réinitialiser le programme.

- Une fois le programme réinitialisé, le lave-vaisselle effectue une vidange pendant 1 minute. Vous pouvez changer le programme lorsque la vidange est terminée.

- Pour sauter la vidange, appuyez sur le bouton Power (Marche/Arrêt) ⏻ pour arrêter le lave-vaisselle puis appuyez à nouveau sur le bouton pour le remettre en marche. Vous devrez sélectionner des fonctions complémentaires à nouveau.

1. Changez le programme et appuyez sur le bouton Start/Reset (Départ/Réinitialiser) ◊.
2. Fermez la porte pour démarrer le nouveau programme.

UTILISATION DE LA FONCTION DELAY START (DÉPART DIFFÉRÉ)

Vous pouvez régler le lave-vaisselle afin que le programme démarre plus tard en choisissant un délai compris entre 1 et 24 heures (par incrément de 1 heure).

1. Ouvrez la porte et chargez les paniers.
2. Ajoutez la quantité appropriée de produit de lavage dans le réservoir et sur la porte (si nécessaire).
3. Poussez le bouton Power (Marche/Arrêt) pour mettre le lave-vaisselle en marche.
4. Sélectionnez le programme et les fonctions.
5. Réglez la temporisation en utilisant le bouton Delay Start (Départ différé) Ⓔ.
6. Appuyez sur le bouton Start/Reset (Départ/Réinitialiser) ◇. Le voyant Delay Start (Départ différé) ◇ s'allume, et l'horloge commence le décompte du temps.
7. Pour annuler la fonction Delay Start (Départ différé), appuyez et maintenez le bouton Start/Reset (Départ/Réinitialiser) ◇ pendant 3 secondes pour réinitialiser le programme.

UTILISATION DE L'ÉCRAN NUMÉRIQUE

L'écran numérique affiche le temps de lavage restant, les informations d'état (Delay Start (Départ différé), Salt Refill (Remplissage de sel), Rinse Refill (Remplissage du liquide de rinçage) et Child Lock (Sécurité enfants)) et les codes d'erreur.

Si une erreur se produit lorsque l'appareil fonctionne, le code associé à l'erreur s'affiche et le signal sonore retentit. Reportez-vous au chapitre « Codes d'erreur » à la page 32.

Affichage de l'heure

La zone d'affichage du temps indique le temps restant jusqu'à la fin du programme sélectionné en heures et minutes.

La durée restante peut varier y compris avec le même programme. Ceci peut être dû à la différence de température de l'eau, au cycle de réactivation, à la taille et à l'état de la charge.

Fonctionnement du lave-vaisselle

25

Fonctionnement del lavavajillas

Testigo de llenado de sal

Si el testigo «Salt Refill (Relleno de sal)» está encendido, significa que al lavavajillas le falta sal y es necesario añadirla.

Para llenar el depósito de sal, consulte el capítulo «Llenado del depósito de sal» en la página 16.

Testigo de llenado de abrillantador

Si el testigo «Rinse Refill (Relleno de abrillantador)» está encendido, significa que al lavavajillas le falta abrillantador y es necesario añadirlo.

Para llenar el depósito de abrillantador, consulte el capítulo «Llenado del depósito de abrillantador» en la página 17.

USO DE LAS FUNCIONES ADICIONALES

Zona intensiva (DW-FG720, D154, DW5363PGB, D156)

Utilice esta función para vajilla muy sucia, cacerolas, sartenes y platos con grasa incrustada. Coloque los artículos sobre el disco rociador de la zona intensiva (consulte el capítulo «Verificación de las piezas y del panel de control» en la página 9) y pulse el botón

Intensive Zone (Zona intensiva)

Half Load (Media carga)

Para una pequeña cantidad de artículos, use solo la cesta superior o solo la inferior, para ahorrar energía.

Pulse el botón Half Load (Media carga) 1/2 para seleccionar la cesta superior o inferior.

Tableta multifunción.

Si vous souhaitez utiliser des tablettes multifonctions 2-en-1, 3-en-1, ou 4-en-1, sélectionnez un programme et appuyez sur le bouton Multi Tabs (Tablette multifonctions). (La fonction Multi Tabs (Tablette multifonctions) est disponible avec tous les programmes sauf Prewash (Prélavage).)

Lorsque vous sélectionnez la fonction Multi Tabs (Tablette multifonctions), le voyant « Rinse Refill (Remplissage du liquide de rinçage) » s'éteint.

Sanitize (Désinfection)

Appuyez sur le bouton Sanitize (Désinfection) pour la meilleure hygiène possible au sein de votre lave-vaisselle. Lors du rinçage final, l'appareil atteint la température de 70 °C et maintient cette température plusieurs minutes.

Cette fonction est disponible avec tous les programmes sauf Prewash (Prélavage) et Delicate (Délicat).

Sécurité enfants

La fonction Child Lock (Sécurité enfants) verrouille tous les boutons, ainsi le programme sélectionné ne peut pas être changé.

Activation/Désactivation

Pour activer ou désactiver la fonction Child Lock (Sécurité enfants), appuyez et maintenez le bouton Sanitize (Désinfection) pendant 3 secondes.

Le voyant « Child Lock (Sécurité enfants) » s'allume pour indiquer que la fonction Child Lock (Sécurité enfants) a été activée.

L'activation de la fonction Child Lock (Sécurité enfants) verrouille tous les boutons.

26 Fonctionnement du lave-vaisselle

Nettoyage et entretien du lave-vaisselle

Garder votre lave-vaisselle propre permet d'améliorer ses performances, de limiter les réparations et d'allonger sa durée de vie.

NETTOYAGE DE LA PARTIE EXTÉRIEURE

Limpie inmediatamente las paredes exteriores de su lavavajillas en caso de salpicaduras.

Para eliminar suavemente las salpicaduras y el polvo del panel de control, use un paño suave ligeramente húmedo.

No use nunca benceno, cera, disolvente, lejía con cloro ni alcohol. Estos productos pueden decolorar las paredes interiores del lavavajillas y formar manchas permanentes.

No limpie el aparato pulverizando agua directamente sobre él. En particular, evite que el agua entre en contacto con los componentes eléctricos protegiéndolos.

Si su lavavajillas está equipado con un panel de puerta de acero inoxidable, límpielo con un producto especial para acero inoxidable de electrodomésticos o un producto similar, usando un paño suave y limpio.

LIMPIEZA DE LA CUBA DE LAVADO

Si hay depósitos de cal o grasa en la cuba, retírelos con un paño húmedo o realice un programa con la temperatura de aclarado más alta sin carga y después de llenar el depósito de producto de lavado para lavavajillas.

No retire la junta frontal de la cuba. Retirar la junta puede provocar una fuga o un mal funcionamiento del lavavajillas.

LIMPIEZA DE LOS FILTROS

1. Apague su lavavajillas.
2. Gire el inserto del filtro en sentido antihorario para desenroscarlo y luego retírelo.

1. Retire el filtro fino (rectangular plano).

Limpieza y mantenimiento del lavavajillas

27

Limpieza y mantenimiento del lavavajillas

1. Desmonte el prefiltro y el microfiltro.

1. Retire toda la suciedad u otras impurezas presentes en los filtros y enjuáguelos con agua corriente.

1. Monte los filtros en el orden inverso al desmontaje, vuelva a colocar el inserto del filtro y gírelo en el sentido de las agujas del reloj como indica la flecha al lado.

Si el inserto del filtro no está cerrado correctamente, el rendimiento se verá reducido.

LIMPIEZA DE LOS BRAZOS ASPERSORES

Si el lavavajillas sigue funcionando mal o si los brazos aspersores parecen obstruidos, limpie los brazos. Retire los brazos aspersores con cuidado, ya que se rompen fácilmente.

Apague el lavavajillas antes de retirar los brazos aspersores.

Limpieza de los brazos aspersores

1. Retire el inserto del cajón de cubiertos (DW-FG720, D154, DW5363PGB, D156). (Consulte el capítulo «Uso de las cestas» en la página 18).
2. Gire la manija situada en el centro del brazo aspersor superior en sentido antihorario y retire el brazo.

1. Desenrosque y retire la tuerca de fijación del brazo aspersor superior y retire el brazo.

28_ Limpieza y mantenimiento del lavavajillas

1. Retire la cesta inferior.
2. Tirez fort sur le bras gicleur inférieur vers le haut pour le retirer.

1. Utilisez un objet pointu tel qu'un cure-dent pour retirer les particules alimentaires dans les buses du bras gicleur.

1. Rincez abondamment à l'eau claire.
2. Remettez les bras gicleurs en place et assurez-vous que rien n'entrave leur rotation.

ENTREPOSAGE DE VOTRE LAVE-VAISSELLE

Si vous devez entreposer votre lave-vaisselle pendant une période prolongée, vidangez-le d'abord puis débranchez le tuyau d'arrivée d'eau.

En effet, votre lave-vaisselle risque d'être endommagé si de l'eau stagne dans les tuyaux ou les composants internes. Après avoir vidangé et débranché le lave-vaisselle, assurez-vous de fermer la vanne d'alimentation en eau ainsi que le disjoncteur.

Dépannage et codes d'erreur

CONSULTEZ CETTE RUBRIQUE SI VOUS RENCONTREZ L'UN DES PROBLÈMES SUIVANTS...

PROBLÈME CAUSE	POSSIBLE SOLUTION
L'appareil ne démarre pas.	La porte n'est pas correctement fermée. Le bouton Start/Reset (Départ/Réinitialiser) ◇ n'est pas actionné.	Vérifi ez que le loquet de la porte est bien enclenché et que la porte est correctement fermée. Appuyez sur le bouton Start/Reset (Départ/Réinitialiser) ◇ avant de fermer la porte.
	Aucun programme n'est sélectionné.	Sélectionnez un programme.
	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
	Aucune arrivée d'eau.	Vérifi ez que la vanne d'alimentation en eau est ouverte.
	Le panneau de commande est verrouillé.	Désactivez la fonction Child Lock (Sécurité enfants) pour déverrouiller le panneau de commande.
L'appareil dégage de mauvaises odeurs.	De l'eau stagne depuis le dernier cycle.	Ajoutez du produit de lavage sans aucune charge, puis eff ectuez le programme Auto Auto pour nettoyer le lave-vaisselle.
Toute l'eau n'a pas été évacuée depuis la fi n du dernier programme.	Le tuyau d'évacuation est plié ou obstrué.	Dépliez et débouchez le tuyau.
Il reste des résidus alimentaires sur la vaisselle.	Le programme sélectionné était inapproprié.	Sélectionnez un programme en fonction du degré de salissure de la vaisselle, comme indiqué dans ce manuel.
	Le fi ltre est contaminé ou n'est pas correctement fi xé.	Nettoyez le fi ltre et assurez-vous que les fi ltres sont fi xés correctement.
	Aucun produit de lavage ou insuffi sance de produit de lavage utilisé.	Utilisez un produit de lavage pour lave-vaisselle automatique ou utilisez plus de produit de lavage.
	La pression de l'eau est trop faible.	La pression de l'alimentation en eau doit être comprise entre 0,05 et 0,8 MPa.
	Les bras gicleurs sont colmatés. Nettoyez les bras gicleurs.
	La vaisselle n'est pas correctement répartie.	Réorganisez la vaisselle pour obtenir un bon passage de l'eau et sans interférence avec le bras gicleur et le fonctionnement du réservoir de produit de lavage.
	L'eau est trop dure.	Vérifi ez le voyant de remplissage de sel et remplissez le réservoir de sel.

Dépannage et codes d'erreur

PROBLÈME CAUSE	POSSIBLE SOLUTION
La vaisselle n'est pas sèche.	Aucun produit de rinçage dans le réservoir ou insuffi sance de produit de rinçage utilisé.	Vérifi ez le réservoir et ajoutez du produit de rinçage au besoin.Vérifi ez le réglage du produit de rinçage.
	Des tablettes multifonctions sont utilisées sans avoir sélectionné la fonction Multi Tap (Tablettes multifonctions).	Sélectionnez la fonction Multi Tap (Tablettes multifonctions) ou utilisez du produit de rinçage.
	Les verres et les tasses à fond concave retiennent l'eau.Cette eau peut se renverser sur d'autres articles lors du déchargement.	Une fois le cycle terminé, videz d'abord le panier inférieur puis le panier supérieur afi n d'éviter que l'eau du panier supérieur ne s'écoule sur la vaisselle du panier inférieur.
Le lave-vaisselle est trop bruyant.	Le lave-vaisselle émet un bip sonore lorsque le couvercle du réservoir est ouvert et pendant la phase initiale du fonctionnement de la pompe de vidange.	Ce phénomène est normal.
	Le lave-vaisselle n'est pas parfaitement stable.	Assurez-vous que le lave-vaisselle a été mis à niveau correctement.
	Le bruit peut provenir d'un bras qui heurte la vaisselle.	Réorganisez la vaisselle.
Un fi lm jaune ou brun subsiste sur les tasses ou les assiettes	Ces taches peuvent être dues au café et au thé.	Utilisez un programme avec une température plus élevée.
Aucun voyant ne s'allume.	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
Les bras gicleurs ne tournent pas librement.	Les bras sont colmatés avec des particules d'aliments.	Nettoyez les bras gicleurs.
Une pellicule blanche subsiste sur les couverts ou les plats après le lavage.	Une eau dure a été utilisée.	Vérifi ez le voyant de remplissage de sel et le réglage correct de l'adoucisseur pour la dureté de l'eau de votre région.Vérifi ez la fermeture correcte du bouchon du réservoir de sel.

Dépannage et codes d'erreur

CODES D'ERREUR

Les codes d'erreur sont affichés pour vous aider à comprendre ce qui se produit au sein de votre lave-vaisselle.

Si l'un des codes ci-dessous apparaît, vous devez sélectionner l'option Reset (Réinitialiser) et suivre les instructions correspondantes.

CODE SIGNIFICATION SOLUTION
bE2 Erreur de bouton		Vérifi ez si l'un des boutons est appuyé depuis plus de 30 secondes.
3E, AE Erreur de communication interne Arrêtez et redém		arrez l'appareil.
5E Erreur de vidange		Vérifi ez que le tuyau d'évacuation n'est ni bouché ni plié.
4E Problème d'alimentation en eau		Vérifi ez que la vanne d'arrivée d'eau est ouverte.
4E1 Arrivée d'eau chaude		Vérifi ez que la température de l'arrivée d'eau n'est pas supérieure à 80 °C.
HE, HE1 Problème de résistance		Arrêtez et débranchez l'appareil, fermez la vanne d'arrivée d'eau et contactez le centre de service.
tE Erreur du capteur thermique
1E Erreur de niveau d'eau : trop faible
PE Erreur du régulateur de débit Arrêtez et redémarrez		'appareil.
LE Problème de fuite		Arrêtez et débranchez l'appareil, fermez la vanne d'arrivée d'eau et contactez le centre de service.
OE Erreur de niveau d'eau : trop élevé

Pour de plus amples informations concernant les codes d'erreur, ou si vous ne pouvez pas résoudre le problème à l'aide des solutions proposées, reportez-vous au dos de ce manuel et contactez votre service après-vente Samsung.

Dépannage y códigos de error

Tabla de programas

TABLA DE PROGRAMAS

Niveau de salissure	Intensive (Intensif) 70	Automatique 40 à 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 °C (DW-FG520, D153)	Express 65 Eco 45	Quick (Rapide) 50	Delicate (Délicat) 40	Prewash (Prélavage)
Quantité de résidus alimentaires	Intense	De très légère à intense	Normale Normale Normale Légère Légère Très légère
Déroulement du programme	Prélavage ▶ Lavage principal ▶ 1er rinçage ▶ 2ème rinçage ▶ Rinçage à chaud ▶ Séchage ▶ Fin	Prélavage ▶ Lavage principal ▶ 1er rinçage ▶ (2ème rinçage) ▶ Rinçage à chaud ▶ Séchage ▶ Fin	Prélavage ▶ Lavage principal ▶ 1er rinçage ▶ 2ème rinçage ▶ Rinçage à chaud ▶ Séchage ▶ Fin	Prélavage ▶ Lavage principal ▶ 1er rinçage ▶ Rinçage à chaud ▶ Séchage ▶ Fin	Prélavage ▶ Lavage principal ▶ 1er rinçage ▶ Rinçage à chaud ▶ Séchage ▶ Fin	Prélavage ▶ Lavage principal ▶ 1er rinçage ▶ Rinçage à chaud ▶ Séchage ▶ Fin	Rinçage à froid ▶ Fin
Consommation d'eau (L)	17,3 9,1~1	8,5 18,4 11,6			10 (DW-FG720, D154, DW5363PGB, D156) 12 (DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consommation d'énergie (kWh)	1,5 0,8~1	6 1,4 1,2			0,96 (DW-FG720, D154, DW5363PGB, D156) 0,97 (DW-FG520, D153, DW5343TGB, D155)	1,0 0,7 -

El tiempo de lavado varía según las opciones que añada y la presión y temperatura del suministro de agua.

Tabla de programas

33

Anexo

ELIMINACIÓN DEL LAVAVAJILLAS Y PROTECCIÓN DEL MEDIO AMBIENTE

Su lavavajillas está fabricado con materiales reciclables. Si decide deshacerse de él, respete la normativa local relativa a la eliminación de residuos. Corte el cable de alimentación para que el aparato no pueda conectarse a una fuente de alimentación.

Retire la puerta para evitar que niños o animales pequeños queden atrapados en el interior del aparato.

No supere las cantidades de detergente recomendadas por el fabricante del producto.

DECLARACIÓN DE CONFORMIDAD

Este producto cumple con los requisitos de las siguientes normas:

Directiva EMC 2004/108/CE

Directiva de baja tensión 2006/95/CE

CARACTERÍSTICAS TÉCNICAS

MODÈLE		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Puissance 220 à 240 V CA/50 Hz
Type Non encastrable
Pression de l'eau 0,05 à 0,8 MPa
Capacité de lavage (nombre de couverts)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Puissance nominale 2000 à 2300 W
Dimensions 598 mm (L) X 845 mm (H) X 600 mm (P)
Poids	Modèle	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Déballé 49,5 kg	48,0 kg
	Emballé 52,5 kg	51,0 kg

Para la prueba de norma

Las ilustraciones siguientes indican el método de carga de los cestos según las normas europeas (EN50242).

• Capacidad de lavado: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) cubiertos • Norma de prueba: NE50242/IEC60436
• Posición del cesto superior: Bajo
• Programa: Eco
• Opciones adicionales: ninguna
• Ajuste del abrillantador: 6
• Dosificación del detergente normal:

- 14PS: 7 g + 28 g

- 13PS: 6 g + 26,5 g

- Para la disposición de los objetos, consulte las figuras A, B, C.

14 cubiertos

<Figura A-1: Cesto inferior>


1Assiette creuse : Flocons d'avoine6Tasse : Thé12Cuillère à soupe : Flocons d'avoine2Assiette repas : œufs7Soucoupe : Thé13Fourchette : œufs3Assiette repas : Viande8Verre : Lait14Couteau4Assiette à dessert : Épinards9Petit bol, bol moyen : Épinards15Cuillère à dessert5Assiette à dessert : œufs10Grand bol : Viande16Cuillère à thé11Plat oval : Margarine17Couverts de service

Para la prueba de norma

13 couverts  < Figure A-2 : Panier inférieur>


1	Assiette creuse : Flocons d'avoine	6	Tasse : Thé	12	Cuillère à soupe : Flocons d'avoine
2	Assiette repas : œufs	7	Soucoupe : Thé	13	Fourchette : œufs
3	Assiette repas : Viande	8	Verre : Lait	14	Couteau
4	Assiette à dessert : Épinards	9	Petit bol, bol moyen : Épinards	15	Cuillère à dessert
5	Assiette à dessert : œufs	10	Grand bol : Viande	16	Cuillère à thé
		11	Plat oval : Margarine	17	Couverts de service

Pour le test de norme

Ficha del producto

RÉGULATION (UE) N° 1 059/2 010

Fournisseur SAMSUNG		SAMSUNG
Nom du modèle		DW-FG720, D154,DW5363PGB, D156	DW-FG520, D153,DW5343TGB, D155
Capacité nominale (couverts) 14 13
Classe de rendement énergétique A+ A+
Label Eco Non Non
Consommation électriqueannuelle, (AE C) (kWh/an) 1)		273 276
Consommation électriquestandard par cycle, (E t) (kWh)		0,96 0,97
Consommation d'énergie en modehors tension, P o (W)		0,45 0,45
Consommation d'énergie en modesous tension, P I (W)		3	3
Consommation annuelle d'eau,(AW C) (L) 2)		2800 3360
Consommation d'eau duprogramme standard, (L)		10 12
Classe d'effi cacité de séchage A		A
Programme standard 3)		Eco Eco
Durée du programme pour uncycle standard		160 160
Durée du mode sous tension (T l)(min)		10	10
Émissions de bruit aérien (dBA re1 pW)		45 48
Installation	Encastrable -	-
	Sous plan detravail	Oui	Oui
	Non encastrable	Oui	Oui

1) sur la base de 280 cycles de lavage standard utilisant le remplissage d'eau froide et les modes à faible consommation d'énergie. La consommation réelle d'énergie dépend de l'utilisation de l'appareil. 2) sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de l'appareil. 3) « Standard programme » (programme standard) est le cycle de lavage standard qui convient au lavage d'une vaisselle normalement sale. Il correspond au programme le plus efficace en matière de consommation combinée d'énergie et d'eau.  UNE QUESTION ? UN COMMENTAIRE ?

PAYS N° de téléphone SITE INTERNET
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70 19 70 www.samsung.com
FINLAND 030-6227 515 www.samsung.com
FRANCE 01 48 63 00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) www.samsung.com
ITALIA 800-SAMSUNG (726-7864) www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1 SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864) www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

Code N°: DD68-00093E-05_FR  Série DW-FG720, D154 Série DW-FG520, D153 Série DW5363PGB, D156 Série DW5343TGB, D155

Lavavajillas manual del usuario

 100% Recycled Paper Este manual foi feito com papel 100% reciclado.

imagina las posibilidades

Obrigado por ter adquirido este produto Samsung. Para receber uma assistência mais completa, registe o seu produto em  www.samsung.com/register

Características de su nuevo lavavajillas Samsung

A sua nova máquina de lavar loiça vai mudar a forma como vê a lavagem da loiça. Desde as suas funcionalidades especializadas à sua efi ciência energética, a sua nova máquina de lavar loiça Samsung assegura que a lavagem da sua loiça é feita com a maior facilidade e simplicidade.

1. Sistema de filtrado de 3 fases

O sistema de fi Itragem de 3 fases da sua nova máquina de lavar loiça Samsung fi ltra todos os pedaços de alimentos dos seus pratos, chávenas, utensílios de cozinha e talheres. O sistema de fi Itragem avançado fi ltra com precisão e recolhe todos os vestígios de alimentos para que possa ter a certeza que os seus pratos saem completamente limpos. As máquinas de lavar loiça Samsung têm os sistemas de fi Itragem mais efi cientes da sua classe.

2. Tecnología de secado por condensación

A sua nova máquina de lavar loiça Samsung utiliza a energia térmica latente do último ciclo de enxaguamento para secar a carga. Além de poupar energia, este processo evita que o vapor saia da máquina de lavar loiça e provoque ferimentos. Este manual do utilizador contém informações importantes relativas à utilização e manutenção da sua nova máquina de lavar loiça Samsung. Consulte o manual para obter instruções detalhadas sobre como utilizar o painel de controlo e obter sugestões para conseguir tirar o máximo partido das funcionalidades e tecnologias mais recentes da sua nova máquina de lavar loiça. A secção “Quadro de programas” contém uma tabela resumida dos programas disponíveis, e a secção “Resolução de problemas” contém informações sobre a resolução de problemas habituais. 2_ Funcionalidades da sua nova máquina de lavar loiça Samsung

Instrucciones de seguridad

Parabéns por ter adquirido a sua nova máquina de lavar loiça Samsung. Este manual contém informações importantes sobre a instalação, utilização e manutenção do seu electrodoméstico. Leia este manual com atenção para tirar partido de todas as vantagens e funcionalidades da sua máquina de lavar loiça.

LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD

Leia este manual com toda a atenção para assegurar que sabe como utilizar as inúmeras funcionalidades e funções do seu novo electrodoméstico de forma segura e efi ciente, e guarde-as num sítio seguro e próximo do electrodoméstico para referência futura. Apenas utilize este electrodoméstico para a fi nalidade a que se destina e que é descrita neste manual do utilizador. Os avisos e as importantes instruções de segurança deste manual não abrangem todas as condições e situações que poderão ocorrer. O utilizador deve sempre ter em conta o senso comum e ter cuidado e atenção durante a instalação, manutenção e funcionamento da sua máquina de lavar loiça. Dado que as instruções de funcionamento que se seguem abrangem vários modelos, as características da sua máquina de lavar loiça podem diferir ligeiramente das descritas neste manual. Como tal, alguns sinais de aviso podem não se aplicar ao seu modelo. Se tiver dúvidas ou questões, contacte o seu centro de assistência mais próximo ou procure ajuda e informações online em www.samsung.com.

PRECAUCIONES Y SÍMBOLOS DE SEGURIDAD IMPORTANTES

Símbolos de segurança importantes

	Práticas perigosas ou pouco seguras que podem resultar em ferimentos graves e/ou danos na propriedade.
	Práticas perigosas ou pouco seguras que podem resultar em ferimentos e/ou danos na propriedade.
	Siga as precauções de segurança básicas que se seguem de forma a reduzir o risco de incêndio, explosão, choque eléctrico, ou ferimentos durante a utilização da sua máquina de lavar loiça:
	NÃO tente.
	NÃO desmonte.
	NÃO toque.
	Siga as instruções escrupulosamente.
	Desligue a fi cha de alimentação da tomada.
	Certifi que-se de que o electrodoméstico tem ligação à terra para evitar choques eléctricos.
	Ligue para o centro de assistência para obter ajuda.
	Nota

Estes símbolos de aviso estão aqui para evitar ferimentos ao utilizador e a outros. Siga-os escrupulosamente. Mantenha estas instruções num local seguro e certifi que-se de que novos utilizadores estão familiarizados com o conteúdo. Transmita as instruções a eventuais proprietários futuros. Instruções de segurança

Instrucciones de seguridad

Precauciones de seguridad importantes

 Este electrodoméstico está em conformidade com os requisitos de segurança actuais. Uma utilização não adequada pode, no entanto, levar a ferimentos e a danos na propriedade. Para evitar o risco de acidentes e danos no electrodoméstico, leia estas instruções com atenção antes de utilizá-lo pela primeira vez. Estas contêm informações importantes sobre a sua segurança, utilização e manutenção.  Tal como acontece com qualquer equipamento que utiliza electricidade e peças móveis, existem riscos potenciais. Para utilizar este electrodoméstico em segurança, familiarize-se com o respectivo funcionamento e tenha cuidado ao utilizá-lo.  Não permita que crianças (ou animais domésticos) brinquem com a sua máquina de lavar loiça ou entrem para dentro da mesma. A porta da máquina de lavar loiça não abre facilmente a partir do interior, e as crianças poderiam fi car gravemente feridas se fi cassem presas no interior.  As crianças devem ser supervisionadas para assegurar que não brincam com o electrodoméstico.  Se a fi cha (cabo de alimentação) estiver danifi cada, deve ser substituída pelo fabricante, pelo respectivo técnico de assistência, ou por alguém com qualifi cações semelhantes de modo a evitar riscos.  Este electrodoméstico deve ser posicionado de forma a que a fi cha de alimentação, as torneiras de fornecimento de água, e os tubos de escoamento fi quem acessíveis após a instalação.

INSTRUCCIONES SOBRE LA MARCA WEEE

Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos)

(Aplicable en países con sistemas de recogida selectiva)

 Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão  ser eliminados juntamente com os resíduos domésticos no fi nal do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades ofi ciais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profi ssionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. 4_ Instruções de segurança

INSTRUCCIONES PARA EL USO DE SU LAVAVAJILLAS

 Esta máquina de lavar loiça não foi concebida para uma utilização comercial. Foi concebida para ser utilizada em residências e em ambientes residenciais e profi ssionais semelhantes, tais como: - Lojas - Escritórios e salões de exposição e por residentes em estabelecimentos, tais como: - Pousadas e residenciais.  Apenas deve ser utilizada como um electrodoméstico da forma especifi cada neste manual do utilizador: para a limpeza de loiça e talheres domésticos. Qualquer outra utilização não é suportada pelo fabricante e pode ser perigosa.  O fabricante não pode ser responsabilizado por danos resultantes de uma utilização ou funcionamento incorrecto ou indevido.  Não utilize solventes na máquina de lavar loiça. Perigo de explosão.  Não inale nem ingira detergente para máquina de lavar loiça. Os detergentes para máquina de lavar loiça contêm ingredientes irritantes ou corrosivos que podem inibir a respiração ou causar queimaduras no nariz, boca e garganta se forem ingeridos. Consulte um médico imediatamente na eventualidade de ingestão ou inalação de detergente.  Evite deixar a porta aberta desnecessariamente. Caso contrário, poderá tropeçar na mesma.  Não se sente nem encoste à porta aberta. Tal poderia fazer com que a máquina de lavar loiça se inclinasse e fi casse danifi cada, além de poder causar ferimentos.  Apenas utilize detergente e abrilhantador formulados para máquinas de lavar loiça domésticas. Não utilize líquido de lavagem.  Não utilize um produto de limpeza forte e ácido.  Não encha o reservatório do abrilhantador com detergente líquido ou em pó. Tal causaria danos graves ao reservatório.  Se inadvertamente encher o reservatório do sal com detergente líquido ou em pó para máquina de lavar loiça causará danos ao descalcifi cador. Certifi que-se de que escolheu o pacote correcto de sal para máquina de lavar loiça antes de encher o reservatório do sal.  Utilize apenas sal grosso especial para máquina de lavar loiça para a reactivação, dado que outros tipos de sal podem conter aditivos insolúveis que poderiam impedir o funcionamento do descalcifi cador.  Num electrodoméstico com um cesto para talheres (consoante o modelo), a limpeza e a secagem de talheres é mais efi caz se colocar os cabos virados para baixo. No entanto, para evitar o risco de ferimento, coloque facas e garfos, etc. com os cabos virados para cima.  Artigos de plástico que não possam ser lavados em água quente, tais como recipientes de plástico descartáveis, ou loiça e talheres de plástico, não devem ser lavados na máquina de lavar loiça. As altas temperaturas da máquina de lavar loiça poderiam fazer com que derretessem ou perdessem a sua forma.  Nos modelos com a função Início diferido, certifique-se de que o depósito do detergente está seco antes de adicionar detergente. Limpe com um pano, se necessário. O detergente irá obstruir um depósito do detergente húmido e pode não se dispersar de forma efi caz.  As facas e outros utensílios com pontas afi adas devem ser colocados no cesto com as pontas viradas para baixo ou numa posição horizontal. Instruções de segurança 5

Instrucciones de seguridad

INSTRUCCIONES PARA LA PROTECCIÓN DE LOS NIÑOS

 Este electrodoméstico não é um brinquedo! Para evitar o risco de ferimentos, mantenha as crianças bem afastadas e não permita que brinquem com a máquina de lavar loiça ou nas proximidades, nem permita igualmente que utilizem os controlos da mesma. As crianças não entendem os potenciais perigos do electrodoméstico. Elas devem ser supervisionadas sempre que estiver a trabalhar na cozinha. Também existe o risco de, ao brincarem, as crianças fi carem fechadas dentro da máquina de lavar loiça.  Este electrodoméstico pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que recebam supervisão ou instruções relativas à utilização do electrodoméstico de forma segura e compreendam os perigos envolvidos. As crianças não devem brincar com o electrodoméstico. A limpeza e a manutenção não devem ser efectuadas por crianças sem supervisão.  Crianças mais velhas apenas poderão utilizar a máquina de lavar loiça se o respectivo funcionamento lhes tiver sido devidamente explicado e forem capazes de utilizá-la em segurança, reconhecendo os perigos de uma utilização indevida.  MANTENHA AS CRIANÇAS AFASTADAS DE DETERGENTES! Os detergentes para máquina de lavar loiça contêm ingredientes irritantes e corrosivos que podem inibir a respiração ou causar queimaduras no nariz, boca e garganta se forem ingeridos. Mantenha as crianças afastadas da máquina de lavar loiça quando a porta estiver aberta. Podem existir resíduos de detergente no interior. Consulte um médico imediatamente na eventualidade de uma criança engolir ou inalar detergente.

INSTRUCCIONES PARA LA INSTALACIÓN DE SU LAVAVAJILLAS

 Antes de instalar o electrodoméstico, verifi que-o com atenção para detectar possíveis danos visíveis no exterior. Nunca utilize um electrodoméstico danifi cado. Um electrodoméstico danifi cado pode ser perigoso.  Apenas ligue a máquina de lavar loiça à fonte de electricidade através de uma tomada ligada adequada. A tomada eléctrica deve ter um acesso fácil após a instalação da máquina de lavar loiça, para que a mesma possa ser desligada da fonte de electricidade a qualquer momento. (Consulte a secção “Verifi cação dos acessórios” na página 10).  Não poderão existir tomadas eléctricas atrás da máquina de lavar loiça. Existe o risco de sobreaquecimento e incêndio se a máquina de lavar loiça fi car encostada a uma fi cha.  A máquina de lavar loiça não pode ser instalada debaixo de uma placa. As altas temperaturas radiantes que por vezes são geradas por uma placa poderiam danifi car a máquina de lavar loiça. Pela mesma razão, a máquina de lavar loiça não deve ser instalada na proximidade de fogueiras ou outros electrodomésticos que emitam calor, tais como aquecedores, etc.  Não ligue a máquina de lavar loiça à fonte de alimentação até que esteja completamente instalada e todos os ajustes tenham sido feitos às molas das portas.  Antes de ligar o electrodoméstico, verifi que se os dados de ligação da placa de dados (tensão e potência de ligação) correspondem à fonte de electricidade. Se tiver dúvidas, consulte um electricista qualifi cado.  A segurança eléctrica deste electrodoméstico apenas pode ser garantida se existir uma continuidade completa entre o mesmo e um sistema de ligação à terra efi caz. É extremamente importante que este requisito básico de segurança esteja presente e seja testado regularmente. Caso existam dúvidas, um electricista qualifi cado deverá verifi car o sistema eléctrico da casa. O fabricante não pode ser responsabilizado pelas consequências de um sistema de ligação à terra inadequado (por exemplo, choque eléctrico).  Não ligue o electrodoméstico à fonte de electricidade utilizando uma unidade com várias tomadas ou um cabo de extensão. Estes dispositivos não garantem a segurança necessária do electrodoméstico (por exemplo, perigo de sobreaquecimento).  Este electrodoméstico apenas pode ser instalado em instalações móveis (tais como navios) se for executada uma avaliação de risco da instalação por parte de um engenheiro com qualifi cações adequadas.  O revestimento plástico da ligação de água contém um componente eléctrico. O revestimento não pode ser submerso em água. 6_ Instruções de segurança  Existem fi os eléctricos na mangueira do sistema Aqua-Stop. Nunca corte a mangueira de entrada de água, mesmo que seja demasiado comprida.  As tarefas de instalação, manutenção e reparação apenas podem ser executadas por uma pessoa competente com qualifi cações adequadas, e em conformidade estrita com os regulamentos de segurança nacionais e locais actuais. A execução de tarefas de reparação ou outras por parte de pessoas sem qualifi cação para tal pode ser perigosa. O fabricante não pode ser responsabilizado por trabalho não autorizado.  O sistema à prova de água integrado oferece protecção para danos causados por água, desde que se cumpram as seguintes condições: - A máquina de lavar loiça está devidamente instalada e ligada. - A máquina de lavar loiça é alvo de uma manutenção adequada e as peças são substituídas sempre que necessário. - A torneira de passagem é fechada quando o electrodoméstico não é utilizado durante um longo período de tempo (por exemplo, durante as férias). - O sistema à prova de água funciona mesmo que o electrodoméstico esteja desligado. No entanto, o electrodoméstico deve continuar ligado à fonte de electricidade.  Um electrodoméstico danifi cada pode ser perigoso. Se a máquina de lavar loiça fi car danifi cada, desligue-a da alimentação e contacte o seu revendedor ou o departamento de assistência.  Reparações não autorizadas poderiam resultar em perigos imprevistos para o utilizador, pelos quais o fabricante não pode aceitar responsabilidade. As reparações apenas devem ser executadas por um técnico de assistência aprovado.  Componentes com defeito apenas podem ser substituídos por peças de substituição originais. A segurança do electrodoméstico apenas pode ser garantida com a instalação destas peças.  Desligue sempre a máquina de lavar loiça da fonte eléctrica para o trabalho de manutenção (desligue-a na tomada e retire a fi cha).  Se o cabo de ligação estiver danifi cado, o mesmo terá de ser substituído por um cabo especial, disponibilizado pelo fabricante. Por motivos de segurança, este apenas pode ser instalado pelo departamento de assistência ou por um técnico de assistência autorizado.  Em países onde haja áreas sujeitas a infestações de baratas ou outros insectos, tenha particular atenção em manter o electrodoméstico e o espaço circundante sempre limpos. Qualquer dano causado por baratas ou outros insectos não será abrangido pela garantia.  Na eventualidade de uma avaria ou para efeitos de limpeza, o electrodoméstico apenas fi cará completamente isolado da fonte de electricidade se: - estiver desligado na tomada e a fi cha for retirada, ou • se for desligado na alimentação, ou - o fusível da alimentação for desligado, ou - o fusível tipo rosca for removido (em países onde isto se aplique).  Não efectue alterações ao electrodoméstico, a menos que tenha autorização para tal por parte do fabricante.  Nunca abra o revestimento do electrodoméstico. A manipulação de componentes ou ligações eléctricas e de peças mecânicas é altamente perigosa e pode causar falhas de funcionamento ou um choque eléctrico.  Durante o período de garantia do electrodoméstico, as reparações apenas devem ser efectuadas por um técnico de assistência autorizado pelo fabricante. Caso contrário, a garantia perderá a validade.  Ao instalar o produto, certifi que-se de que existe espaço na parte superior, esquerda, direita e posterior do produto de forma a garantir uma ventilação adequada. Se não existir espaço sufi ciente entre o produto e o lava-loiça, tal poderá danifi car o lava-loiça ou permitir a formação de bolor.  Certifi que-se de que a defi nição de nível de dureza da sua máquina de lavar loiça é correcta para a sua área. (Consulte a secção “Defi nir o nível de dureza da água” na página 15.) Instruções de segurança 7

INSTALACIÓN DE SU LAVAVAJILLAS

9 9 Verifi cação das peças e do painel de controlo 11 Cumprimento dos requisitos da instalação 12 Instalação da sua máquina de lavar loiça (apenas para instalação debaixo de lava-loiça)

ANTES DE UTILIZAR EL PRODUCTO POR PRIMERA VEZ

15 15 Utilização do sistema de descalcifi cação da água 16 Utilização da função Som ligado/desligado 16 Utilização do sal para máquina de lavar loiça 17 Utilização do abrilhantador

CARGA DE SU LAVAVAJILLAS

18 18 Orientações para a lavagem de loiça 18 Utilização dos cestos 22 Utilização do detergente

UTILIZACIÓN DE SU LAVAVAJILLAS

24 24 Instruções básicas 24 Utilização dos botões de selecção de programa 25 Utilização da função Início diferido 25 Utilização do visor digital

UTILIZACIÓN DE SU LAVAVAJILLAS

26 26 Utilização de funções adicionais

LIMPIEZA Y MANTENIMIENTO DE SU LAVAVAJILLAS

27 27 Limpeza do exterior 27 Limpeza do interior 27 Limpeza dos fi ltros 28 Limpeza dos braços aspersores 29 Armazenar a sua máquina de lavar loiça

RESOLUCIÓN DE PROBLEMAS Y CÓDIGOS DE INFORMACIÓN

30 30 Verifi que estes pontos se a sua máquina de lavar loiça... 32 Códigos de informação

CUADRO DE PROGRAMAS

33 33 Quadro de programas

ANEXO

34 34 Eliminar a máquina de lavar loiça e ajudar o ambiente 34 Declaração de conformidade 34 Especifi cações

PARA PRUEBA ESTÁNDAR

35

FICHA DEL PRODUCTO

37 8_ Índice

Instalación de su lavavajillas

Certifi que-se de que o seu técnico segue estas instruções atentamente de forma a garantir o funcionamento normal e seguro da sua nova máquina de lavar loiça.

VERIFICACIÓN DE LAS PIEZAS Y DEL PANEL DE CONTROL

Após retirar a embalagem da sua máquina de lavar loiça, certifi que-se de que recebeu todas as peças indicadas abaixo. Se a sua máquina de lavar loiça tiver fi cado danifi cada durante a viagem, ou se não tiver todas as peças, contacte o serviço de apoio ao cliente da Samsung ou o seu revendedor Samsung.  Após retirar a sua máquina de lavar loiça da embalagem, mantenha esta última fora do alcance das crianças de forma a assegurar a sua segurança.

1	Braço aspersor do topo (não ilustrado)	8	Depósito do detergente
2	Tabuleiro para talheres (DW-FG720, D154, DW5363PGB, D156)Cesto para talheres (DW-FG520, D153, DW5343TGB, D155) (consulte a página 21)	9	Reservatório do abrilhantador
3	Cesto superior	10	Painel de controlo (em frente à porta)
4	Braço aspersor superior	11	Braço aspersor inferior
5	Disco aspersor de zona intensiva (DW-FG720, D154, DW5363PGB, D156)	12	Mangueira de escoamento
6	Combinação do fi Itro	13	Cabo de alimentação
7	Reservatório do sal	14	Aqua-Stop

Instalação da sua máquina de lavar loiça

Instalación de su lavavajillas

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155  DW-FG520, D153

1	Botão Ligar/desligar	9	Indicador Lavagem
2	Botões de selecção de programa	10	Indicador Enxaguamento
3	Botão Meia carga	11	Indicador Secagem
4	Botão Início diferido	12	Botão Zona intensiva (DW-FG720, D154, DW5363PGB, D156)
5	Indicador Bloqueio para crianças	13	Botão Desinfecção/Bloqueio para crianças
6	Indicador Recarga de sal	14	Botão Pastilhas de múltipla acção
7	Indicador Recarga de abrilhantador	15	Botão Iniciar/Reiniciar
8	Indicador Início diferido	16	Botão Pré-lavagem (DW-FG520, D153, DW5343TGB, D155)

Verificación de los accesorios

- Manual do utilizador - Cartão de garantia - Funil (Consulte a secção "Encher o reservatório do sal" na página 16) 10_ Instalação da sua máquina de lavar loiça

CUMPLIMIENTO DE LOS REQUISITOS DE INSTALACIÓN

Fuente de alimentación y conexión a tierra

 Não utilize um cabo de extensão. Apenas utilize o cabo de alimentação fornecido com a máquina de lavar loiça. Ao preparar a instalação, certifi que-se de que a sua fonte de alimentação oferece: - Um disjuntor ou um fusível de 220-240 V CA / 50 Hz. - Um circuito derivado individual para servir a máquina de lavar loiça. A sua máquina de lavar loiça tem de ter uma ligação à terra. Se a sua máquina de lavar loiça funcionar de forma inadequada ou avariar, a ligação à terra irá reduzir o risco de choque eléctrico fornecendo um caminho de menos resistência para a corrente eléctrica. A sua máquina de lavar loiça inclui um cabo de alimentação e uma fi cha de três pinos com ligação à terra que pode inserir numa tomada devidamente instalada e com ligação à terra.  Não ligue o cabo de ligação à terra a um tubo de canalização de plástico, a um cano de gás, ou a um cano de água quente. Se ligar indevidamente o condutor de ligação à terra poderá causar um choque eléctrico. Contacte um electricista ou um técnico qualifi cado se não tiver a certeza de que a sua máquina de lavar loiça foi correctamente ligada à terra.  Não modifi que a fi cha fornecida com a máquina de lavar loiça. Se não encaixar na tomada, peça a um electricista qualifi cado para instalar uma tomada adequada.

Suministro de agua

 Não beba a água do interior da máquina de lavar loiça. - A máquina de lavar loiça pode ser ligada a um fornecimento de água fria ou quente (máximo: 60 °C). - A torneira deve incluir uma torneira de passagem com uma rosca macho de 3/4". - A pressão da água deve situar-se entre 0,05 MPa e 0,8 MPa. Se a pressão da água não for sufi ciente, a válvula de fornecimento de água pode não funcionar devidamente fazendo com que a máquina de lavar loiça se desligue. Se a pressão da água for demasiado elevada, instale uma válvula redutora de pressão.  Pode reduzir o risco de fugas e danos causados pela água da seguinte forma: - Deixando as torneiras de água acessíveis. - Fechando as torneiras quando a máquina de lavar loiça não estiver a ser utilizada. - Verifi cando periodicamente os encaixes para detectar fugas.

Uso del sistema Aqua-Stop

A invenção do sistema Aqua-Stop criou o sistema de protecção de fugas perfeito. Este está instalado na mangueira de fornecimento de água e interrompe automaticamente o fl uxo de água na eventualidade de existirem danos da mangueira.  O sistema Aqua-Stop é um componente eléctrico. - Tenha cuidado para não danifi car o sistema Aqua-Stop. - Não torça ou dobre a mangueira de fornecimento de água ligada ao sistema Aqua-Stop.  Se o sistema Aqua-Stop fi car danifi cado, desligue as torneiras de água e retire a fi cha de alimentação, imediatamente. Depois de executar estes passos, contacte o serviço de apoio ao cliente da Samsung ou um técnico qualifi cado.

Desagüe

Se estiver a utilizar um escoamento exclusivamente para a máquina de lavar loiça, ligue a mangueira de escoamento a um escoamento que fi que a uma distância entre 30 e 70 cm do solo. Se ligar a mangueira de escoamento a um escoamento que fi que a uma distância superior a 80 cm do solo, tal poderá fazer com que a água da máquina de lavar loiça fl ua para trás ou escoe de forma incompleta. Instalação da sua máquina de lavar loiça

Instalación de su lavavajillas

Instalación en el suelo

Para obter um melhor desempenho, a sua máquina de lavar loiça deve ser instalada num pavimento sólido e uniforme. Pavimentos de madeira podem necessitar de ser reforçados de forma a minimizar vibrações. Tapetes e azulejos contribuem para as vibrações e podem fazer com que a sua máquina de lavar loiça se desloque ligeiramente durante o funcionamento. Nunca instale a sua máquina de lavar loiça numa plataforma ou numa estrutura com mau suporte.

Temperatura ambiente

Não instale a sua máquina de lavar loiça numa área exposta a temperaturas de congelamento. A sua máquina de lavar loiça retém sempre um pouco de água na válvula de água, na bomba e na mangueira, e se a água congelar na máquina ou nas mangueiras, poderá causar danos no electrodoméstico e nos seus componentes.

INSTALACIÓN DE SU LAVAVAJILLAS (SOLO PARA INSTALACIÓN BAJO ENCIMERA)

PASO 1. Extracción de la tapa superior

1. Retire os 2 parafusos da parte superior traseira da máquina de lavar loiça.  2. Faça deslizar o tampo para trás e depois levante-o para o remover.   Pode eliminar a peça de plástico que suporta o tampo.  12_ Instalação da sua máquina de lavar loiça PASSO2. Nivelação da máquina de lavar loiça  1. Pode ajustar a altura do produto fazendo girar as pernas. - Levante ligeiramente a parte frontal e posterior do produto e faça girar as pernas para ajustar a altura. - Pode ajustar a altura até um máximo de 40 mm. 2. Empurre o produto para o espaço debaixo do lava-loiça e certifique-se de que o produto está nivelado utilizando o nivelador. \- Tenha cuidado para não torcer as mangueiras ou o cabo de alimentação quando empurrar o produto para o espaço debaixo do lava-loiça. 3. Instale o produto de forma a que haja um espaço de, no mínimo, 4 mm entre a parte superior do produto e a parte inferior da placa superior do lava-loiça.  Após a instalação, não ate o cabo de alimentação com uma braçadeira de cabos que tenha fi os metálicos.

Instalación de su lavavajillas

PASSO3. Ligação das mangueiras e activação  1. Retire o suporte da mangueira que está preso ao produto e corte parte do suporte como ilustrado na imagem. 2. Elimine a parte que cortou e utilize apenas a parte ilustrada na imagem. 3. Prenda o suporte à parede apertando os 2 parafusos. 4. Coloque a mangueira de escoamento no suporte da mangueira já preso. Instale a mangueira de escoamento de forma a que fi que colocada entre 30 a 80 cm da parte inferior. 5. Lique a manqueira de escoamento à saída de escoamento.  - Tenha cuidado ao ligar a mangueira de escoamento para que não se movimente durante um ciclo de escoamento. - Confi rme que a mangueira de escoamento, a mangueira de fornecimento e o cabo de alimentação não têm qualquer parte dobrada. 6. Abra a porta e retire toda a espuma, embalagens de papel e peças desnecessárias. 7. Ligue o disjuntor que desligou antes de começar a instalação. 8. Abra a válvula de fornecimento de água para fornecer água à máquina de lavar loiça. 9. Ligue a máquina de lavar loiça e, em seguida, seleccione e execute um ciclo.  Verifi que se a máquina liga correctamente e se existe qualquer fuga de água durante o funcionamento da máquina de lavar loiça. Se não ocorrerem erros durante o funcionamento, desligue a máquina de lavar loiça e volte ao ponto 5 acima. Se ocorrer um erro, desligue a máquina de lavar loiça, feche a válvula do fornecimento de água, e consulte o manual do utilizador ou contacte um centro de assistência (consultando para tal a lista de contactos na contracapa).  Verifi que ambas as extremidades da linha de fornecimento de água e do conector da mangueira de escoamento de forma a detectar eventuais fugas de água.

Prueba de funcionamiento

Certifi que-se de que instala correctamente a sua máquina de lavar loiça, executando os ciclos Rápido ou Pré-lavagem depois de a instalação estar concluída. 14_ Instalação da sua máquina de lavar loiça

Antes de utilizar el producto por primera vez

USO DEL SISTEMA DE DESCALCIFICACIÓN DEL AGUA

A obtenção de melhores resultados na lavagem requer a utilização de água macia. A água dura contém impurezas que podem limitar o desempenho de lavagem. Terá de descalcifi car a água se o fornecimento de água tiver uma dureza superior a 1,0 mmol/l (6 °dH – escala alemã). Para fazê-lo, necessita de: - Sal para máquina de lavar loiça. - Confi guração do nível de dureza da água de acordo com a sua área.  Para obter mais informações sobre o nível de dureza da água da sua área, contacte o departamento de água local.  Se o nível de dureza do seu fornecimento de água não for estável, confi gure a máquina de lavar loiça para o nível mais elevado. Por exemplo, se a leitura da dureza da água se situar no intervalo entre 6,7 mmol/l e 9,0 mmol/l, confi gure a máquina de lavar loiça para 9,0 mmol/l. A predefi nição de dureza da água da máquina de lavar loiça é o nível 3 (4,0-5,5 mmol/l). Se esta defi nição corresponder ao nível de dureza da água da sua área, não é necessário alterá-la. Se necessitar de alterar o nível de dureza da água, siga as instruções abaixo.

Definición del nivel de dureza del agua

1. Carregue nos botões Início diferido ⚙, Meia carga 1/2 e Ligar/desligar ⏻ em simultâneo para aceder à defi nição do nível de dureza da água. 2. Após introduzir a definição da dureza da água, a definição do nível de dureza actual é apresentada. 3. Utilize o botão Meia carga 1/2 para seleccionar um nível de dureza da água de 0 a 5. (Consulte a tabela abaixo para conhecer a definição do nível de dureza da água da sua área.)  Se o nível de dureza da água da sua área for muito baixo, não será necessário utilizar sal para máquina de lavar loiça. No entanto, deverá defi nir a dureza da água da máquina de lavar loiça para 0. 4. Para sair da definição da dureza da água, carregue no botão Ligar/desligar ⏻.

Tabla de niveles de dureza del agua

A dureza da água é medida utilizando graus alemães (°dH), graus franceses (°TH), ou mmol/l (unidade internacional da dureza da água).

Nível	Dureza da água				Ciclo de lavagem(programa ECO)/descalcifi cação de regeneração	Injecção de sal
	°dH °TH mmol/l		Intervalo
0 <6 <10 <1,0			Sem reciclagem	Não	Não
1	6~14	10~25	1~2,5	1/8	Sim	Sim
2	14~23	25~40	2,5~4,0	1/5	Sim	Sim
3	23~31	40~55	4,0~5,5	1/3	Sim	Sim
4	31~40	55~70	5,5~7,0	1/2	Sim	Sim
5	>40	>70	>7,0	1/1	Sim	Sim

Antes de utilizar o produto pela primeira vez 15

Antes de utilizar el producto por primera vez

USO DE LA FUNCIÓN SONIDO ACTIVADO/DESACTIVADO

1. Carregue nos botões Início diferido, Meia carga 1/2 e Ligar/desligar em simultâneo para aceder à confi guração de activação/desactivação da função Som ligado/desligado. 2. Carregue no botão Desinfecção para activar ou desactivar a função Som ligado/desligado. - O indicador "Recarga de abrilhantador" liga-se para indicar que a função Som ligado foi activada. - O indicador "Recarga de abrilhantador" desliga-se para indicar que a função Som desligado foi activada.  Mesmo quando a função Som desligado é activada, continuará a ouvir o som de erro sempre que ocorrer um erro. 3. Para sair da configuração da função Som ligado/desligado, carregue no botão Ligar/desligar

USO DE LA SAL PARA LAVAVAJILLAS

Llenar el depósito de sal

Para utilizar água macia, terá de encher o reservatório do sal com sal para máquina de lavar loiça.  Utilize apenas sal para máquina de lavar loiça. Não utilize outro tipo de sal ou solvente. Tal poderia danifi car o reservatório do sal e o sistema de descalcifi cação da água.  Encha sempre o reservatório de sal imediatamente antes de executar um programa de lavagem completa, de forma a evitar a corrosão provocada por excesso de sal ou água salgada. 1. Abra a porta. 2. Abra a tampa do reservatório do sal rodando-a no sentido contrário ao dos ponteiros do relógio.  3. Encha o reservatório do sal com água (apenas necessário quando liga o electrodoméstico pela primeira vez). 4. Adicione o sal para máquina de lavar loiça.  A capacidade do reservatório do sal é de cerca de 1 kg. Não encha demasiado o reservatório do sal. 5. Remova o excesso de sal acumulado em torno da abertura do reservatório do sal e do vedante da tampa.  Se não remover o excesso de sal, a tampa do reservatório do sal pode não fechar correctamente, deixando sair água salgada e causando um impacto negativo sobre o desempenho.  6. Rode a tampa do reservatório do sal no sentido dos ponteiros do relógio até estar completamente fechado.  Na eventualidade de colocar demasiado sal ou água salgada na tina interior, recomenda-se que execute a Pré-lavagem para limpar a tina interior. Resíduos de grãos de sal ou água salgada podem causar corrosão.  Consoante a dimensão dos grãos de sal, este poderá demorar algum tempo a dissolver e o indicador "Recarga de sal S" pode demorar a desligar-se.  16_ Antes de utilizar o produto pela primeira vez

Verificación del indicador de recarga de sal

Se o indicador "Recarga de sal S" estiver aceso, adicione o sal para máquina de lavar loiça da forma descrita acima.  Um indicador "Recarga de sal S" aceso signifi ca que a partir deste momento existe sal sufi ciente para três ciclos.

USO DEL ABRILLANTADOR

Llenar el depósito de abrillantador

Quando vir o indicador de recarga do abrilhantador aceso no painel de controlo, encha o respectivo reservatório com abrilhantador. A sua máquina de lavar loiça foi concebida para utilizar apenas abrilhantador líquido. Se utilizar um abrilhantador em pó irá obstruir a abertura do reservatório e fazer com que a máquina de lavar loiça avarie. O abrilhantador melhora o desempenho de secagem da máquina de lavar loiça.  Não adicione detergente normal no reservatório do abrilhantador. 1. Remova a tampa do reservatório do abrilhantador rodando-a no sentido contrário ao dos ponteiros do relógio.  2. Encha o reservatório do abrilhantador com abrilhantador.  Utilize a porta de visualização quando introduzir o abrilhantador.  Não encha o reservatório acima do nível de abrilhantador pois este poderá transbordar durante o ciclo de lavagem.  3. Ajuste a definição do abrilhantador para um nível entre 1 e 6. Quanto mais elevado o nível, mais abrilhantador será utilizado. Se não conseguir ajustar o nivelador do abrilhantador facilmente, utilize uma moeda. 4. Feche a tampa do reservatório do abrilhantador rodando-a no sentido dos ponteiros do relógio.

Carga de su lavavajillas

ORIENTACIONES PARA EL LAVADO DE VAJILLA

Siga estas orientações simples para obter os melhores resultados e poupar energia.

Antes de colocar los platos

 Remova os restos de alimentos, tais como ossos, sementes de frutos, etc. e resíduos, tais como palitos, guardanapos de papel, etc. dos seus pratos. Os restos de alimentos e outros resíduos podem danifi car os seus pratos, causar ruídos e até provocar uma avaria do produto.  Não lave artigos cobertos de cinza, areia, cera, gordura lubrifi cante ou tinta. Estes materiais irão danifi car a máquina de lavar loiça. A cinza não se dissolve, distribuindo-se no interior do electrodoméstico.

Artículos no aptos para el lavavajillas

- Artigos de cobre, bronze, estanho, marfi m e alumínio ou com um adesivo - Plásticos não resistentes ao calor - Artigos de artesanato, antiguidades, vasos valiosos e objectos de vidro decorativos - Cores pintadas sobre uma superfície envidraçada - Talheres e loiça de madeira ou artigos com partes de madeira - Objectos de vidro delicados ou objectos de vidro com cristal de chumbo  Pratas que tenham estado em contacto com alimentos com enxofre podem fi car descoloradas. Estes alimentos incluem gemas de ovo, cebolas, maionese, mostarda, peixe, salmoura e marinadas. \- Os copos podem fi car baços se forem lavados com frequência. Não lave objectos de vidro delicados ou objectos de vidro com cristal de chumbo na máquina de lavar loiça.  Os componentes de alumínio (por exemplo, fi Itros de gordura) não podem ser limpos com agentes de limpeza alcalinos ou cáusticos. Estes podem danifi car o material, ou em casos extremos, causar uma reacção química grave. Apenas utilize artigos (por exemplo, copos, porcelana e talheres) que o fabricante declare serem resistentes à máquina de lavar loiça.

UTILIZACIÓN DE LOS CESTOS

Manipulación de los cestos

 Não utilize força excessiva para inserir ou retirar os cestos. Tal poderia danifi car os cestos e os artigos no interior. 18_ Carregamento da sua máquina de lavar loiça

Utilización del cesto superior

Utilize o cesto superior essencialmente para artigos pequenos, leves ou delicados, tais como chávenas, pires, copos, taças de sobremesa, etc.

Ajuste del cesto superior

Pode ajustar a altura do cesto superior para obter mais espaço para colocar artigos de maiores dimensões no cesto superior ou inferior.  Remova todos os artigos das prateleiras das chávenas antes de ajustar a altura. Se não o fi zer poderá danifi car os artigos e o cesto. 1. Retire o cesto superior. 2. Para levantar o cesto superior: segure no cesto superior em ambos os lados e levante-o cuidadosamente tanto quanto possível.  3. Para baixar o cesto superior: segure no cesto superior em ambos os lados e levante-o um pouco. Em seguida, empurre-o cuidadosamente para baixo.   Sempre que ajustar a altura, certifi que-se de que, ao girar, o braço aspersor superior não fi cará preso nos pratos colocados no cesto inferior.  Certifi que-se de que o cesto superior está nivelado. Se o cesto superior estiver levantado de um dos lados, tal fará com que a porta não feche completamente e causará problemas ao funcionamento da máquina de lavar loiça.  Não levante o cesto superior apenas num dos lados. Se o fi zer, fará com que a porta não feche completamente, causando assim problemas ao funcionamento da máquina de lavar loiça.

Utilización del cesto inferior

Utilize o cesto inferior para pratos grandes e artigos pesados, tais como bandejas, frigideiras, panelas, taças, etc. Artigos pequenos, tais como pires, também podem ser colocados no cesto inferior.  Não coloque objectos de vidro delicados no cesto inferior.

Carga de su lavavajillas

Utilización de los soportes con bisagras

Os suportes com dobradiças relativas permitem-lhe ter mais espaço no cesto inferior para artigos de maiores dimensões. 1. Rebata os suportes com dobradiças empurrando-os para baixo.

Utilización de la bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156)

 As divisórias do tabuleiro para talheres são amovíveis. Por exemplo, pode remover um lado das divisórias para ter mais espaço para artigos de maiores dimensões no cesto superior. 1. Disponha os talheres nas divisórias do tabuleiro para talheres como ilustrado.  2. Coloque as divisórias no tabuleiro para talheres.  Se colocar artigos grandes, tais como facas para bolo, no tabuleiro, tal poderá interferir com o braço aspersor do topo.  Se os cabos das colheres não encaixarem nos suportes, coloque-as ao contrário.  3. Remova as divisórias do tabuleiro para talheres após o fi nal do programa.  20_ Carregamento da sua máquina de lavar loiça

Utilización del cesto para cubiertos (DW-FG520, D153, DW5343TGB, D155)

O cesto para talheres tem uma tampa que permite que as facas, colheres e garfos possam ser colocados em divisórias diferentes, evitando assim riscos e descoloração. 1. Coloque os diferentes tipos de talheres nos cestos como ilustrado.  Por motivos de segurança, coloque as facas no tabuleiro para facas. (em alguns modelos) (A sua máquina pode não ter descrito o tabuleiro para facas)  2. Coloque o cesto para talheres no cesto inferior. Se estiver a lavar apenas alguns talheres, pode dividir o cesto para talheres e utilizar apenas um dos lados.  Não coloque artigos compridos no cesto para talheres. O cabo pode ser demasiado longo e interferir com o braço aspersor superior.  O cesto para talheres pode ser utilizado com a tampa aberta. 1. Levante a tampa e prenda-a na pega como ilustrado no diagrama. Para separar o cesto para talheres em dois cestos, puxe um dos lados do cesto para talheres na direcção da seta (na imagem) ao mesmo tempo que segura no outro lado.

Carga de su lavavajillas

Utilización de las estanterías para tazas

Pode colocar chávenas, artigos pequenos e utensílios de cozinha compridos nas prateleiras para chávenas. Esta é também uma forma muito prática de lavar copos de vinho. Coloque os copos de vinho nos pinos das prateleiras para chávenas. As prateleiras para chávenas também podem ser rebatíveis quando não forem utilizadas.  Não ajuste o nível do cesto superior com os suportes para copos virados para cima. Tal fará com que seja impossível empurrar o cesto superior.

UTILIZACIÓN DEL DETERGENTE

Todos os programas da máquina de lavar loiça, excepto o programa de Pré-lavagem 📁, requerem que se coloque detergente no compartimento do detergente. Adicione a quantidade correcta de detergente para o programa seleccionado de forma a garantir o melhor desempenho.  Utilize apenas detergente para máquina de lavar loiça. Detergentes normais produzem demasiada espuma, que poderia diminuir o desempenho da máquina de lavar loiça ou fazer com que avariasse.  Não inale os gases do detergente para máquina de lavar loiça, nem engula o detergente. O detergente para máquina de lavar loiça contém químicos cáusticos e irritantes que podem provocar problemas respiratórios. Se inalou os gases do detergente ou o engoliu, procure um médico imediatamente.  Mantenha o detergente para máquina de lavar loiça fora do alcance das crianças.

Llenado del depósito del detergente

1. Abra a aba do depósito do detergente carregando na patilha de libertação do depósito do detergente.  A aba está sempre aberta no fi nal de um ciclo de lavagem.  2. Adicione a quantidade recomendada de detergente no compartimento de detergente de lavagem principal. 3. Feche a aba carregando na mesma à esquerda e empurrando para baixo.  22_Carregamento da sua máquina de lavar loiça 4. Para obter melhores resultados de limpeza, especialmente se tiver artigos muito sujos, adicione uma pequena quantidade (cerca de 8 g) de detergente na porta. Este detergente irá actuar na fase de pré-lavagem.

Utilización de pastillas de múltiple acción

Também pode utilizar pastilhas de múltipla acção 2 em 1, 3 em 1, ou 4 em 1. As pastilhas de múltipla acção, consoante o tipo, combinam detergente para máquina de lavar loiça com abrilhantador e/ou sal para máquina de lavar loiça.  Consulte as instruções do fabricante antes de utilizar uma pastilha de múltipla acção e verifi que se é adequada para o nível de dureza da água da sua área. 1. Empurre a patilha de libertação do depósito do detergente e abra a aba do depósito do detergente. 2. Coloque a pastilha de múltipla acção no compartimento do detergente de lavagem principal e feche a aba. 3. Carregue no botão Pastilhas de múltipla acção (TAB) do painel de controlo para activar a função Pastilhas de múltipla acção.

Utilización de su lavavajillas

INSTRUCCIONES BÁSICAS

1. Abra a porta. 2. Carregue os cestos.  Não sobrecarregue os cestos. 3. Certifi que-se de que os braços aspersores não fi cam obstruídos. 4. Adicione a quantidade adequada de detergente para máquina de lavar loiça no depósito do detergente e na porta (se necessário). 5. Carregue no botão Ligar/desligar ⏻ para ligar a máquina de lavar loiça. 6. Seleccione um programa adequado para o tipo de carga utilizando o botão PROG. (Consulte a secção "Utilização dos botões de selecção de programa" na página 24.) O indicador do programa seleccionado acende. 7. Seleccione eventuais funções adicionais. Ao fazê-lo, os indicadores correspondentes acendem. 8. Carregue no botão Iniciar/Reiniciar ♦ e feche a porta para iniciar. 9. Quando o ciclo de lavagem estiver concluído, a máquina de lavar loiça emite um sinal sonoro. A alimentação é automaticamente desligada passados 10 minutos. 10. Descarregue os cestos.  Descarregue o cesto inferior, o cesto superior e o tabuleiro para talheres (se estiver a ser utilizado) por esta ordem. Desta forma, evita que a água do cesto superior caia sobre os artigos do cesto inferior.

UTILIZACIÓN DE LOS BOTONES DE SELECCIÓN DE PROGRAMA

Seleccione um programa adequado para o tipo de carga e sujidade utilizando o botão PROG.

Símbolo Programa Descrição
	Intensivo 70 °C Artigos muito sujos, incluindo panelas e frigideiras
	Auto 40 ~ 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Artigos de utilização diária com pouca e muita sujidade; detecção automática da quantidade de sujidade
	Normal 65 °C (DW-FG520, D153)	Artigos de utilização diária com sujidade normal
	Expresso 65 °C	Artigos de utilização diária com sujidade normal; ciclo de lavagem curto
	ECO 45 °C	Artigos de utilização diária com sujidade normal; redução do consumo de energia e de água
	Rápido 50 °C Pouca sujidade; tempo de ciclo muito curto
	Delicados 40 °C Artigos delicados com pouca sujidade
	Pré-lavagem (DW-FG720, D154, DW5363PGB, D156)	Enxaguamento a frio para remover apenas a sujidade de pratos armazenados durante muito tempo, ou molhar pratos que estejam secos, antes da execução de outro programa.

 Utilização da função de Pré-lavagem (DW-FG520, D153, DW5343TGB, D155) Carregue no botão Pré-lavagem para utilizar a função Pré-lavagem. 24_ Utilização da sua máquina de lavar loiça

Interrupción de un programa

Se abrir a porta enquanto um programa está a ser executado, este será temporariamente interrompido. Para continuar o programa, basta fechar a porta.  A água da máquina de lavar loiça pode estar extremamente quente. Apenas abra a porta se for absolutamente necessário e tenha muito cuidado.

Cambio de programa

Se um programa já tiver começado e pretender mudá-lo, siga as instruções abaixo:  Se a aba do depósito do detergente estiver aberta, não mude de programa. 1. Abra a porta para interromper o programa. 2. Carregue sem soltar o botão Iniciar/Reiniciar ◇ durante 3 segundos para repor o programa.  - Após a reposição do programa, a máquina de lavar loiça irá efectuar um escoamento de 1 minuto. Poderá alterar o programa após o fi nal do escoamento. - Para ignorar o processo de escoamento, carregue no botão Ligar/desligar ⏻ para desligar a máquina de lavar loiça, e depois carregue no botão novamente para ligá-la. Terá de seleccionar funções adicionais novamente. 3. Altere o programa e carregue no botão Ligar/Reiniciar. 4. Feche a porta para iniciar o novo programa.

UTILIZACIÓN DE LA FUNCIÓN INICIO DIFERIDO

Pode defi nir a máquina de lavar loiça para iniciar um programa mais tarde escolhendo um atraso entre 1 e 24 horas (em incrementos de 1 hora). 1. Abra a porta e carregue os cestos. 2. Adicione a quantidade adequada de detergente para máquina de lavar loiça no depósito do detergente e na porta (se necessário). 3. Carregue no botão Ligar/desligar ⏻ para ligar a máquina de lavar loiça. 4. Seleccione o programa e as funções. 5. Defi na o tempo de atraso utilizando o botão Início diferido 6. Carregue no botão Iniciar/Reiniciar ◇. O indicador Início diferido acende e o relógio começa a contagem decrescente. 7. Para cancelar a função Início diferido, carregue sem soltar o botão Iniciar/Reiniciar durante 3 segundos para repor o programa.

UTILIZACIÓN DEL VISOR DIGITAL

O visor digital apresenta o tempo de lavagem restante, a informação de estado (Início diferido, Recarga de sal, Recarga de abrilhantador, e Bloqueio para crianças), e códigos de erro. Se ocorrer um erro durante o funcionamento do produto, o código associado ao erro é apresentado e ouvirá um "bip". Consulte a secção "Códigos de informação" na página 32.

Visor de tiempo

A área do visor de tempo indica o tempo restante até ao fi nal do programa seleccionado (em horas e minutos). O tempo restante pode variar até com o mesmo programa. Tal pode dever-se à diferença na temperatura da água, o ciclo de reactivação, e o tamanho e estado da carga. Utilização da sua máquina de lavar loiça 25

Utilización de su lavavajillas

Indicador Recarga de sal

Se o indicador “Recarga de sal §” estiver acesso, significa que a máquina de lavar loiça tem pouco sal para máquina de lavar loiça e precisa de uma recarga. Para reencher o reservatório do sal, consulte a secção “Encher o reservatório do sal” na página 16.

Indicador Recarga de abrillantador

Se o indicador “Recarga de abrilhantador *” estiver aceso, significa que a máquina de lavar loiça tem pouco abrilhantador e precisa de uma recarga. Para reencher o reservatório do abrilhantador, consulte a secção “Encher o reservatório do abrilhantador” na página 17.

UTILIZACIÓN DE FUNCIONES ADICIONALES

Zona intensiva (DW-FG720, D154, DW5363PGB, D156)

Utilize esta função para pratos, panelas e frigideiras muito sujos ou difíceis de limpar, e para pratos com muita gordura. Coloque os artigos acima do disco aspersor da zona intensiva (consulte a secção "Verificação das peças e do painel de controlo" na página 9) e carregue no botão Zona intensiva

Media carga

Quando carregar poucos artigos, utilize apenas o cesto superior ou o cesto inferior para poupar energia. Carregue no botão Meia carga 1/2 para seleccionar o cesto superior ou inferior.

Pastillas de múltiple acción

Se pretender utilizar um detergente em pastilha de múltipla acção (2 em 1, 3 em 1, ou 4 em 1), seleccione um programa e carregue no botão Pastilhas de múltipla acção (A função Pastilhas de múltipla acção está disponível para todos os programas excepto o de Pré-lavagem). Se seleccionar a função Pastilhas de múltipla acção, o indicador “Recarga de abrilhantador ✦” acende. No entanto, tal não signifi ca que seja necessária uma recarga. Quando seleccionar a função Pastilhas de múltipla acção, o indicador “Recarga de abrilhantador ” desliga-se.

Desinfección

Carregue no botão Desinfecção para obter a melhor higiene possível na sua máquina de lavar loiça. No enxaguamento fi nal a máquina aquece até 70 °C e mantém esta temperatura durante alguns minutos. Esta função está disponível para todos os programas excepto o de Pré-lavagem e Delicados

Bloqueo para niños

A função Bloqueio para crianças bloqueia todos os botões para que o programa seleccionado não possa ser alterado.

Activación/desactivación

Para activar ou desactivar a função Bloqueio para crianças, carregue sem soltar o botão Desinfecção durante 3 segundos. O indicador “Bloqueio para crianças 🔒” acende para indicar que a função Bloqueio para crianças foi activada. A activação da função Bloqueio para crianças bloqueia todos os botões. 26_ Utilização da sua máquina de lavar loiça

Limpieza y mantenimiento de su lavavajillas

Se mantiver a sua máquina de lavar loiça limpa estará a melhorar o seu desempenho, a reduzir reparações desnecessárias e a prolongar a sua vida útil.

LIMPIEZA DEL EXTERIOR

É melhor limpar derrames no exterior da sua máquina de lavar loiça assim que ocorrem. Utilize um pano suave e húmido para limpar suavemente derrames e pó do painel de controlo.  Não utilize benzeno, cera, diluente, lixívia de cloro ou álcool. Estes químicos podem descolorar as paredes internas da máquina de lavar loiça e causar manchas.  Não limpe a máquina de lavar loiça borrifando água sobre a mesma. Proteja especialmente os componentes eléctricos e impeça-os de entrar em contacto com água.  Se a sua máquina de lavar loiça tiver um painel da porta em aço inoxidável, poderá limpá-lo com um produto de limpeza para aço inoxidável para electrodomésticos ou um produto semelhante, utilizando um pano suave e limpo.

LIMPIEZA DEL INTERIOR

Se houver calcário ou depósitos de gordura no interior, remova-os com um pano húmido ou execute o programa com a temperatura de enxaguamento mais elevada (sem carregar loiça) após encher o depósito do detergente com detergente para máquina de lavar loiça.  Não remova o vedante frontal do depósito. Se remover o vedante poderá causar uma fuga ou uma avaria na máquina de lavar loiça.

LIMPIEZA DE LOS FILTROS

1. Desligue a máquina de lavar loiça. 2. Rode a tampa do fi Itro no sentido contrário ao dos ponteiros do relógio para desapertá-la e depois retire-a.  3. Remova o fi itro de malha fi na (rectangular plano).  Limpeza e manutenção da sua máquina de lavar loiça 27

Limpieza y mantenimiento de su lavavajillas

4. Desmonte o fi Itro de malha larga e o micro-fi Itro.  5. Remova toda a sujidade ou outros resíduos dos fi Itros e enxagúe-os debaixo de água corrente.  6. Monte novamente os fi Itros na ordem inversa pela qual foram desmontados, coloque novamente a tampa do fi Itro, e rode no sentido dos ponteiros do relógio e da seta de fecho.   Se a tampa do fi Itro não fi car fechada correctamente, o desempenho pode fi car reduzido.

LIMPIEZA DE LOS BRAZOS ASPERSORES

Se a máquina de lavar loiça continuar a ter um mau desempenho, ou se os jactos dos braços aspersores parecerem estar obstruídos, limpe os braços aspersores. Ao remover os braços aspersores, tenha cuidado pois partem-se facilmente.  Desligue a máquina de lavar loiça antes de remover os braços aspersores.

Limpieza de los brazos aspersores

1. Remova a divisória do tabuleiro para talheres (DW-FG720, D154, DW5363PGB, D156). (Consulte a secção "Utilização dos cestos" na página 18.) 2. Rode a pega no centro do braço aspersor do topo no sentido contrário ao dos ponteiros do relógio e retire o braço.  3. Desaperte e remova a porca que segura o braço aspersor superior e retire o braço.  28_ Limpeza e manutenção da sua máquina de lavar loiça 4. Remova o cesto inferior. 5. Puxe o braço aspersor inferior para cima uma vez com fi rmeza para removê-lo. 6. Utilize um objecto afi ado, tal como um palito, para retirar as partículas de alimentos dos jactos do braço aspersor.   7. Enxagúe cuidadosamente debaixo de água corrente. 8. Instale novamente os braços aspersores e verifi que se rodam livremente.

ALMACENAMIENTO DE SU LAVAVAJILLAS

Se necessitar de armazenar a sua máquina de lavar loiça durante um longo período de tempo, primeiro escoe o produto completamente, e depois desligue a mangueira da água. A sua máquina de lavar loiça pode fi car danifi cada se fi car água nas mangueiras e nos componentes internos antes de ser armazenada. Após escoar e desligar a máquina de lavar loiça, certifi que-se de que fecha a válvula do fornecimento de água e o disjuntor.

Resolución de problemas y códigos de información

VERIFIQUE ESTES PONTOS SE A SUA MÁQUINA DE LAVAR LOIÇA...

PROBLEMA CAUSA	POSSÍVEL SOLUÇÃO
Não arranca.	A porta não está completamente fechada. O botão Iniciar/Reiniciar◇ não foi seleccionado.	Verifi que se a porta está trancada e completamente fechada. Carregue no botão Iniciar/Reiniciar◇ antes de fechar a porta.
	Não existe qualquer programa seleccionado.	Seleccione um programa.
	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
	Não existe fornecimento de água.	Verifi que se a válvula de fornecimento de água está aberta.
	O painel de controlo está bloqueado.	Desactive a função Bloqueio para crianças para desbloquear o painel de controlo.
Tem um mau odor.	Existe água do ciclo anterior no interior.	Adicione detergente sem carregar loiça e execute o programa Auto Auto para limpar a máquina de lavar loiça.
Tem água no interior após o fi nal do programa.	A mangueira de escoamento está dobrada ou obstruída.	Estique e desobstrua a mangueira.
Os pratos têm partículas de alimentos.	Seleccionou um programa inadequado.	Seleccione um programa consoante o nível de sujidade dos pratos, conforme indicado neste manual.
	O fi Itro está contaminado ou não está correctamente apertado.	Limpe o fi Itro e certifi que-se de que os fi Itros estão devidamente instalados.
	Não utilizou detergente para máquina de lavar loiça ou não utilizou detergente sufi ciente.	Utilize um detergente para máquina de lavar loiça automática ou utilize mais detergente.
	A pressão do fornecimento de água é baixa.	A pressão do fornecimento de água deve situar-se entre 0,05 MPa e 0,8 MPa.
	Os jactos do braço aspersor estão obstruídos.	Limpe os braços aspersores.
	Os pratos não foram correctamente colocados.	Disponha novamente os pratos de forma a que tenham um bom acesso à água e não interfi ram com o funcionamento do braço aspersor e do dispensador.
	A água é demasiado dura.	Verifi que o indicador de recarga de sal e coloque mais sal para máquina de lavar loiça.

30_ Resolução de problemas e códigos de informação

PROBLEMA CAUSA	POSSÍVEL SOLUÇÃO
Não seca os pratos devidamente.	Não existe abrilhantador no dispensador ou não foi utilizado abrilhantador sufi ciente.	Verifi que o dispensador e adicione abrilhantador.Verifi que a defi nição do abrilhantador.
	Utilizou pastilhas de múltipla acção sem seleccionar a função Pastilhas de múltipla acção.	Seleccione a função Pastilhas de múltipla acção ou utilize abrilhantador.
	Os copos e as chávenas com fundos côncavos retêm água.Esta água pode derramar-se para outros artigos quando estiver a retirar a loiça da máquina.	Depois de concluir o ciclo, esvazie primeiro o tabuleiro inferior e depois esvazie o tabuleiro superior; este procedimento evita que pingue água do tabuleiro superior para os pratos do tabuleiro inferior.
Emite demasiado ruído.	A máquina de lavar loiça apita quando a tampa do depósito do detergente está aberta e durante a fase inicial da operação de escoamento da bomba.	Trata-se de um funcionamento normal.
	A máquina de lavar loiça não está nivelada.	Certifi que-se de que a máquina de lavar loiça está nivelada.
	Ouve-se um som de choque porque um braço está a chocar com os pratos.	Reorganize a disposição dos pratos.
Deixa uma película amarela ou castanha nas chávenas ou nos pratos	Pode ocorrer devido à sujidade deixada por café ou chá.	Utilize um programa com uma temperatura superior.
Não tem qualquer indicador aceso.	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
Os braços não rodam suavemente.	Os braços estão obstruídos com partículas de alimentos.	Limpe os braços.
Deixa um revestimento branco nos talheres ou na loiça após a lavagem.	Foi utilizada água dura.	Verifi que o indicador de recarga de sal e se a defi nição do descalcifi cador é a correcta de acordo com a dureza da água da sua área.Verifi que se a tampa do reservatório do sal está devidamente instalada.

Resolución de problemas y códigos de información

CÓDIGOS DE INFORMACIÓN

Os códigos de informação são apresentados para que compreenda melhor o que se está a passar com a sua máquina de lavar loiça. Se qualquer um dos códigos abaixo ocorrer, deve seleccionar a opção Reiniciar e seguir as respectivas instruções.

SÍMBOLO DO CÓDIGO	SIGNIFICADO SOLUÇÃO
bE2 Erro do botão		Verifi que se carregou num botão durante mais de 30 segundos.
3E, AE Erro de comunicação interna Desligue e reinicie o electrodoméstico.
5E Erro de escoamento		Verifi que se a mangueira de escoamento está obstruída ou dobrada.
4E Erro do fornecimento de água		Certifi que-se de que a válvula do fornecimento de água está aberta.
4E1 Fornecimento de água quente		Certifi que-se de que a temperatura da água fornecida não é superior a 80 °C.
HE, HE1 Erro do dispositivo de aquecimento		Desligue o electrodoméstico e retire a fi cha de alimentação, feche a válvula de fornecimento de água e contacte o centro de assistência.
tE Erro do sensor de temperatura
1E Erro de baixo nível de água
PE Erro de mudança de fl uxo Desligue e reinicie o electrodoméstico.
LE Erro de fuga		Desligue o electrodoméstico e retire a fi cha de alimentação, feche a válvula de fornecimento de água e contacte o centro de assistência.
OE Erro de nível excessivo de água

 Para obter mais informações sobre os códigos de erro, ou se não for capaz de resolver o problema utilizando a solução sugerida, consulte a contracapa deste manual e contacte o seu centro de serviço de apoio ao cliente da Samsung.  Resolução de problemas e códigos de informação

Tabla de programas

QUADRO DE PROGRAMAS

Nível de sujidade	Intensivo 70	Auto 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 (DW-FG520, D153)	Expresso 65 Eco 45 Rápido 50 Delicados 40 Pré-lavagem
Quantidade de resíduos de alimentos	Muita	Muito pouca a muita	Normal Normal Pouca Pouca Muito pouca
Sequência do programa	Pré-lavagem ▶Lavagem principal ▶1.o enxagua-mento ▶2.o enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶1.o enxagua-mento ▶(2.o enxagua-mento) ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶1.o enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶1.o enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶1.o enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Lavagem principal ▶1.o enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶1.o enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Enxaguamento a frio ▶Final
Consumo de água (L)	17,3 9,1–18,5 18,4 11,6				10 (DW-FG720, D154, DW5363PGB, D156)12 (DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consumo de energia (kWh)	1,5 0,8–1,6 1,4	1,2			0,96 (DW-FG720, D154, DW5363PCB, D156)0,97 (DW-FG520, D153, DW5343TGB, D155)	1,0	0,7	-

 O tempo de lavagem varia de acordo com as opções que adicionar e com a pressão e temperatura da água fornecida. Quadro de programas

Anexo

ELIMINAR LA MÁQUINA DE LAVAR LOZA Y AYUDAR AL MEDIO AMBIENTE

A sua máquina de lavar loiça foi fabricada a partir de materiais recicláveis. Se decidir eliminá-la, respeite os seus regulamentos locais de eliminação de resíduos. Corte o cabo de alimentação de forma a que o electrodoméstico não possa ser ligado a uma fonte de alimentação. Remova a porta para que animais e crianças não possam fi car presos dentro do electrodoméstico. Não exceda as quantidades de detergente recomendadas nas instruções do fabricante do detergente.

DECLARACIÓN DE CONFORMIDAD

Este produto está em conformidade com os requisitos das seguintes directivas: Directiva CEM 2004/108/CE Directiva Baixa Tensão 2006/95/CE ESPECIFICAÇÕES

MODELO		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Alimentação CA 220 ~ 240 V / 50 Hz
Tipo Não encastrada
Pressão de água 0,05 - 0,8 MPa
Capacidade de lavagem (serviço de loiça e talheres para uma pessoa)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Potência nominal 2000 ~ 2300 W
Dimensões 598 mm (L) X 845 mm (A) X 600 mm (P)
Peso	Modelo	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Fora da embalagem	49,5 kg 48,0 kg
	Embalada 52,5 kg 51,0 kg

Para prueba estándar

 Os diagramas abaixo mostram a forma correcta de carregar os cestos com base nas Normas Europeias (NE50242). - Capacidade de lavagem: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) serviços de loiça e talheres para uma pessoa • Norma de teste: NE50242/CEI60436 - Posição do cesto superior: baixo - Programa: Eco - Opções adicionais: nenhuma - Defi nição do abrilhantador: 6 - Dosagem do detergente padrão - 14 serviços: 7 g + 28 g - 13 serviços: 6 g + 26,5 g - Para ver a disposição dos artigos, consulte as Figuras A, B, C. Serviços para 14 pessoas

1	Prato de sopa: fl ocos de aveia	6	Chávena: chá	12	Colher de sopa: fl ocos de aveia
2	Prato raso: ovo	7	Pires: chá	13	Garfo: ovo
3	Prato raso: carne	8	Copo: leite	14	Faca
4	Prato de sobremesa: espinafres	9	Taça pequena, taça média: espinafres	15	Colher de sobremesa
5	Prato de sobremesa: ovo	10	Taça grande: carne	16	Colher de chá
		11	Travessa oval: margarina	17	Talheres de servir

Para teste standard 35

Para prueba estándar

Serviços para 13 pessoas

1	Prato de sopa: fl ocos de aveia	6	Chávena: chá	12	Colher de sopa: fl ocos de aveia
2	Prato raso: ovo	7	Pires: chá	13	Garfo: ovo
3	Prato raso: carne	8	Copo: leite	14	Faca
4	Prato de sobremesa: espinafres	9	Taça pequena, taça média: espinafres	15	Colher de sobremesa
5	Prato de sobremesa: ovo	10	Taça grande: carne	16	Colher de chá
		11	Travessa oval: margarina	17	Talheres de servir

Para teste standard

Ficha del producto

NORMA (UE) N.° 1059/2010

Fornecedor SAMSUNG		SAMSUNG
Nome do modelo		DW-FG720, D154,DW5363PGB, D156	DW-FG520, D153,DW5343TGB, D155
Capacidade nominal (serviço de loiça e talheres para uma pessoa)		14 13
Classe de efi ciência energética A+		A+
Rótulo ecológico Não Não
Consumo energético anual (kWh/ ano) 1)		273 276
Consumo energético do ciclo normal (kWh)		0,96 0,97
Consumo energético no modo desligado (W)		0,45 0,45
Consumo energético no modo ligado (W)		3	3
Consumo de água anual (L) 2)		2800 3360
Consumo de água do programa padrão (L)		10 12
Classe de efi ciência de secagem A		A
Programa padrão 3)		Eco Eco
Duração do programa do ciclo padrão		160 160
Duração do modo ligado (min) 10		10
Emissões de ruído para o ar (dBA re 1pW)		45 48
Instalação	Incorporada -	-
	Encastrada	Sim Sim
	Não encastrada	Sim Sim

1) com base em 280 ciclos de lavagem normais utilizando água fria e o consumo dos modos de poupança de energia. O consumo energético real dependerá do modo de utilização do electrodoméstico. 2) com base em 280 ciclos de lavagem normais. O consumo de água real dependerá do modo de utilização do electrodoméstico. 3) O "programa normal" representa o ciclo de lavagem normal, adequado para a lavagem de louça que apresente sujidade normal, e é o programa mais eficiente em termos do consumo combinado de água e energia.  DÚVIDAS OU COMENTÁRIOS?

PAÍS CONTACTE OU VISITE-NOS ONLINE EM
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201	-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70	19 70 www.samsung.com
FINLAND 030-62	27 515 www.samsung.com
FRANCE 01 48 63	00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80	SAMSUNG (726-7864) www.samsung.com
ITALIA 800-SAMSUNG (726-7864) www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786) www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

N.° de código: DD68-00093E-05_PT  Serie DW-FG720, D154 Serie DW-FG520, D153 Serie DW5363PGB, D156 Serie DW5343TGB, D155

Lavavajillas manual del usuario

 100% Recycled Paper Este manual se ha fabricado con papel 100% reciclado.

imagine las posibilidades

Gracias por adquirir este producto Samsung. Para recibir un servicio más completo, registre su producto en  www.samsung.com/register

Características de su nuevo lavavajillas Samsung

Con este nuevo lavavajillas, fregar los utensilios de cocina será muy distinto. Desde sus características especiales hasta su efí ciencia energética, este nuevo lavavajillas Samsung asegura que lavar la vajilla sea lo más fácil y agradable posible.

1. Sistema de filtración de 3 niveles

Este nuevo lavavajillas Samsung con un sistema de fi ltración de 3 niveles fi ltra todos los restos de comida de platos, copas, utensilios de cocina y cubiertos. El avanzado sistema de fi ltración fi ltra y recoge todos los restos de alimentos y asegura que los platos queden limpios y sin manchas. Los lavavajillas Samsung tienen el sistema de fi ltración más potente de su clase.

2. Tecnología de secado por condensación

Este nuevo lavavajillas Samsung utiliza la energía térmica latente del ciclo de aclarado fi nal para secar la carga. De esta manera no sólo se ahorra energía sino que también se evita que salga vapor del lavavajillas, con lo que se reduce el riesgo de quemaduras. Este manual del usuario contiene información importante relacionada con el uso y el mantenimiento de este lavavajillas Samsung. Consulte el manual para ver instrucciones detalladas sobre el uso del panel de control y consejos sobre cómo sacar el mejor partido de la avanzada tecnología y de las características de este nuevo lavavajillas. La sección "Tabla de programas" incluye una tabla resumida de los programas disponibles, y en la sección "Solución de problemas" encontrará información para solucionar los problemas más comunes. 2_ Características de su nuevo lavavajillas Samsung

Instrucciones de seguridad

Enhorabuena por haber adquirido este nuevo lavavajillas Samsung. Este manual incluye información importante acerca de la instalación, el uso y el mantenimiento de este electrodoméstico. Tómese un tiempo para leerlo y así conocer todas las ventajas y características del lavavajillas.

QUÉ NECESITA SABER DE LAS INSTRUCCIONES DE SEGURIDAD

Lea atentamente este manual para asegurarse de que sabrá utilizar de manera segura y efí ciente todas las características y funciones de este nuevo electrodoméstico, y guárdelo en un lugar seguro cerca del aparato para futuras consultas. Utilice el aparato sólo para las funciones propias, como se describe en este manual de usuario Las advertencias y las instrucciones importantes de seguridad de este manual no cubren todos los supuestos y situaciones posibles que se pueden producir. Es responsabilidad del usuario utilizar el sentido común, ser precavido y tener cuidado al instalar, mantener y poner en funcionamiento el lavavajillas. Dado que estas instrucciones de funcionamiento sirven para varios modelos, las características de este lavavajillas pueden diferir ligeramente de las que se explican en el manual y es posible que algunos de los símbolos de advertencia no se puedan aplicar. Si tiene preguntas o dudas póngase en contacto con el centro de servicio más cercano o consulte la ayuda y la información en línea en www.samsung.com.

PRECAUCIONES Y SÍMBOLOS IMPORTANTES DE SEGURIDAD

Símbolos importantes de seguridad

	Prácticas poco seguras o arriesgadas que pueden causar lesiones personales graves o daños materiales.
	Prácticas poco seguras o arriesgadas que pueden causar lesiones personales o daños materiales.
	Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones personales cuando utilice el lavavajillas, siga estas instrucciones básicas de seguridad:
	NO lo intente.
	NO desmonte.
	NO toque.
	Siga las instrucciones al pie de la letra.
	Desenchufe el cable de alimentación de la toma mural.
	Conecte a tierra el aparato para evitar descargas eléctricas.
	Llame al servicio técnico para solicitar ayuda.
	Nota

Estos símbolos de advertencia sirven para evitar que el usuario y otras personas sufran daños. Sígalos atentamente. Conserve estas instrucciones en lugar seguro y asegúrese de que los nuevos usuarios las conozcan. Entrégueselas a un futuro propietario. Instrucciones de seguridad

Instrucciones de seguridad

Precauciones importantes de seguridad

 Este electrodoméstico cumple las normas de seguridad actuales. Un uso inapropiado puede, sin embargo, causar lesiones personales o daños materiales. Para evitar riesgos de accidentes y daños al aparato, lea estas instrucciones atentamente antes de usar el lavavajillas por primera vez. Contienen información importante relacionada con la seguridad, el uso y el mantenimiento.  Al igual que con cualquier equipo que requiera electricidad y que tenga piezas móviles, existen riesgos potenciales. Para utilizar este electrodoméstico de forma segura, familiarícese con su funcionamiento y manéjelo con cuidado cuando lo use.  No deje que los niños (ni las mascotas) jueguen con el lavavajillas. La puerta del lavavajillas no se abre fácilmente desde el interior y los niños se pueden lesionar gravemente si quedan atrapados en el interior.  Vigile a los niños pequeños para que no jueguen con el electrodoméstico.  Si el enchufe (cable de alimentación) está dañado, lo debe reemplazar el fabricante, su agente de servicio o una persona igualmente cualifi cada a fin de evitar riesgos de accidentes.  Este aparato se debe instalar de modo que el enchufe, los grifos del agua y los tubos de drenaje sean fácilmente accesibles.

INSTRUCCIONES ACERCA DE LA MARCA WEEE

Eliminación correcta de este producto

(Residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

 La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al fi nalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. 4_ Instrucciones de seguridad

INSTRUCCIONES DE USO DEL LAVAVAJILLAS

 Este lavavajillas no está diseñado para un uso comercial. Está diseñado para uso doméstico o en entornos de trabajo y residenciales similares, como: - Tiendas - Ofi cinas y salas de exposición y por los residentes de establecimientos como: - Albergues y casas de huéspedes.  Se debe utilizar únicamente como aparato doméstico, tal como se especifica en este manual del usuario, para lavar vajillas y cubiertos domésticos. El fabricante desaconseja cualquier otro uso, ya que puede ser peligroso.  El fabricante no se hace responsable de los daños causados por un uso incorrecto o inapropiado.  No utilice disolventes en el lavavajillas. Peligro de explosión.  No inhale ni ingiera el detergente del lavavajillas. Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se inhalan o se tragan y pueden difi cultar la respiración. Si inhala o traga detergente, llame inmediatamente al médico.  No deje abierta la puerta sin necesidad, ya que puede tropezar con ella.  No se siente ni se apoye sobre la puerta abierta. Podría volcar el lavavajillas y dañarlo y usted podría lesionarse.  Utilice sólo detergentes y abrillantadores especiales para lavavajillas domésticos. No utilice detergentes líquidos.  No utilice un agente de limpieza muy ácido.  No llene el compartimiento del abrillantador con detergente líquido o en polvo. Podría dañarlo gravemente.  Si llena accidentalmente el compartimiento de la sal con detergente líquido o en polvo estropeará el ablandador de agua. Compruebe que tiene en la mano el paquete correcto de sal para lavavajillas antes llenar el compartimiento de la sal.  Utilice sólo sal de grano grueso especial para lavavajillas para la reactivación, ya que otras sales pueden contener aditivos insolubles que pueden anular el efecto del ablandador.  Si el aparato tiene cesta para los cubiertos (según el modelo), éstos se limpian y se secan mejor si se colocan correctamente con los mangos hacia abajo. Sin embargo, para evitar riesgos de lesiones, coloque los cuchillos, tenedores, etc, con los mangos hacia arriba.  Los artículos de plástico que no admiten el lavado con agua caliente, como recipientes desechables, cubiertos o platos de plástico, no se deben lavar en el lavavajillas. La elevada temperatura del lavavajillas puede derretirlos o deformarlos.  En los modelos con la función Inicio diferido, asegúrese de que el dispensador esté seco antes de verter el detergente. Séquelo si es necesario. Si el detergente se vierte en el dispensador húmedo, se espesará y no se distribuirá uniformemente.  Los cuchillos y otros utensilios puntiagudos se deben colocar en la cesta con las puntas hacia abajo o en posición horizontal.

Instrucciones de seguridad

INSTRUCCIONES PARA PROTEGER A LOS NIÑOS

 ¡Este aparato no es un juguete! Para evitar riesgos de lesiones, no deje que los niños se acerquen al aparato ni que jueguen con él o cerca de él ni que toquen los mandos. Los niños no comprenden los peligros que encierra. Siempre que esté trabajando en la cocina debe prestar atención a lo que hacen sus hijos. También existe el riesgo de que los niños se queden encerrados en el lavavajillas.  Este electrodoméstico pueden utilizarlo los niños a partir de 8 años y las personas con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, si se les supervisa o si han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben jugar con el aparato. Los niños no deben limpiarlo sin supervisión.  Los niños mayores sólo deben utilizar el lavavajillas si se les ha explicado claramente su funcionamiento, si lo pueden utilizar con seguridad y si conocen los peligros de un uso inapropiado.  ¡MANTENGA A LOS NIÑOS ALEJADOS DE LOS DETERGENTES! Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se inhalan o se tragan y pueden difi cultar la respiración. Mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta. Puede haber restos del lavavajillas en el interior. Si un niño inhala o traga detergente, llame al médico inmediatamente.

INSTRUCCIONES DE INSTALACIÓN DEL LAVAVAJILLAS

 Antes de instalar el aparato, compruebe si muestra daños externos. Bajo ninguna circunstancia utilice un aparato que haya sufrido daños. Puede resultar peligroso.  El lavavajillas sólo se debe enchufar a la corriente eléctrica a través de una toma conmutada adecuada. La toma eléctrica debe estar fácilmente accesible una vez instalado el lavavajillas a fi n de que se pueda desconectar de la corriente en cualquier momento. (Consulte la sección “Comprobación de los accesorios” en la página 10).  No debe haber tomas de corriente detrás del lavavajillas. Hay riesgo de sobrecalentamiento y de incendio si se empuja el lavavajillas contra un enchufe.  El lavavajillas no se debe instalar debajo de una placa radiante. La elevada temperatura radiante que a veces genera una placa puede dañar el lavavajillas. Por la misma razón, no se debe instalar cerca de llamas abiertas ni otros aparatos generadores de calor, como los calentadores, etc.  No conecte el lavavajillas a la corriente principal hasta que esté instalado defi nitivamente y se hayan realizado los ajustes necesarios en los resortes de la puerta.  Antes de conectar el aparato, compruebe que los datos de conexión de la placa de datos (voltaje y carga conectada) coincidan con los de la red eléctrica. Si tiene alguna duda, consulte a un técnico electricista.  La seguridad eléctrica de este aparato sólo se puede garantizar cuando existe una continuidad completa entre él y un sistema de toma de tierra efi caz. Es muy importante que este sistema básico de seguridad esté presente y se pruebe regularmente, y si hay cualquier duda sobre el sistema eléctrico de la casa, se debe consultar a un técnico cualifi cado. El fabricante no se hace responsable de las consecuencias de un sistema de puesta a tierra inadecuado (por ejemplo, descargas eléctricas).  No conecte este aparato a la corriente eléctrica a través de un enchufe múltiple o un alargador. En este caso, no se garantiza la seguridad del aparato (por ejemplo, riesgo de sobrecalentamiento).  Este aparato sólo se puede instalar en instalaciones móviles, como un barco, si un ingeniero cualifi cado ha hecho un análisis de los riesgos de la instalación.  Instrucciones de seguridad  La carcasa de plástico de la conexión hidráulica incluye un componente eléctrico. Por consiguiente, no se debe sumergir en agua.  En la manguera de Aqua-Stop hay cables eléctricos. No corte nunca la manguera de entrada de agua, aunque sea demasiado larga.  Sólo personal cualifi cado y competente puede realizar los trabajos de instalación, mantenimiento y reparación y siempre siguiendo las regulaciones de seguridad nacionales y locales. Que otras personas realicen estos trabajos puede resultar peligroso. El fabricante no se hace responsable de los trabajos no autorizados.  El sistema de antiinundación integrado ofrece protección contra los daños provocados por el agua, siempre que se cumplan estas condiciones: - El lavavajillas debe estar correctamente instalado y conectado. - El lavavajillas debe haber tenido un mantenimiento correcto y las piezas se deben haber reemplazado cuando fuera necesario. - La llave de paso ha estado cerrada cuando el aparato no se utilizaba durante un largo periodo de tiempo (por ejemplo, durante las vacaciones). - El sistema de antiinundación funcionará aunque el aparato esté apagado. Sin embargo, debe estar enchufado a la corriente eléctrica.  Un aparato estropeado puede resultar peligroso. Si el lavavajillas se estropea, desconecte la corriente y póngase en contacto con el distribuidor o el departamento de servicio.  Las reparaciones no autorizadas resultan un riesgo imprevisto para el usuario y el fabricante no se puede hacer responsable de ello. Sólo las puede llevar a cabo personal de servicio autorizado.  Los componentes defectuosos sólo se deben reemplazar por piezas de repuesto originales. Sólo si se emplean estas piezas se puede garantizar la seguridad del aparato.  Desconecte siempre el aparato de la corriente eléctrica para realizar los trabajos de mantenimiento (desenchufe de la toma mural).  Si el cable de conexión está dañado, se debe reemplazar por un cable especial disponible en el fabricante. Por motivos de seguridad, sólo lo deben montar técnicos del departamento de servicio o personal autorizado.  En países donde pueda haber zonas infestadas de cucarachas u otros animales, se debe mantener el entorno del aparato especialmente limpio. La garantía no cubre los daños causados por cucarachas u otros animales.  Si se ha producido una avería o cuando se deba limpiar, el aparato sólo estará aislado completamente del suministro eléctrico cuando: • se ha desenchufado de la toma mural y se ha sacado el enchufe • se ha desconectado de la red eléctrica • se ha desconectado el fusible de la red eléctrica - se ha retirado el fusible de rosca (en países donde es aplicable).  No efectúe ningún cambio en el aparato a menos que lo autorice el fabricante.  No abra nunca la cubierta/carcasa del aparato. El templado de las conexiones eléctricas o componentes y las piezas mecánicas es muy peligroso y puede provocar fallos de funcionamiento o descargas eléctricas.  Mientras el aparato esté cubierto por la garantía, las reparaciones sólo las puede efectuar personal técnico autorizado por el fabricante. De lo contrario, la garantía quedará invalidada.  Cuando se instale el producto, deberá dejar sufi ciente espacio por arriba y a los lados para asegurar una ventilación adecuada. Si no hay sufi ciente espacio entre el producto y el fregadero, esté se podría dañar y se podría generar moho.  Confi gure de manera correcta el nivel de dureza del agua del lavavajillas que corresponda a su zona. (Consulte la sección "Confi guración del nivel de dureza del agua" en la página 15) Instrucciones de seguridad 7

Índice

INSTALACIÓN DEL LAVAVAJILLAS

9 9 Comprobación de las piezas y del panel de control 11 Requisitos para la instalación 12 Instalación del lavavajillas (sólo instalación debajo del fregadero)

ANTES DE UTILIZAR EL PRODUCTO POR PRIMERA VEZ

15 15 Uso del sistema de descalcifi cación del agua 16 Uso de la función Sonido activado/ desactivado 16 Uso de la sal para lavavajillas 17 Uso del abrillantador

CARGA DEL LAVAVAJILLAS

18 18 Instrucciones de lavado 18 Uso de las cestas 22 Uso del detergente

FUNCIONAMIENTO DEL LAVAVAJILLAS

24 24 Instrucciones básicas 24 Uso de los botones de selección de los programas 25 Uso de la función de inicio retardado 25 Uso de la pantalla digital 26 Uso de las funciones adicionales

LIMPIEZA Y MANTENIMIENTO DEL LAVAVAJILLAS

27 27 Limpieza del exterior 27 Limpieza del interior 27 Limpieza de los fi Itros 28 Limpieza de los brazos aspersores 29 Almacenamiento del lavavajillas

SOLUCIÓN DE PROBLEMAS Y CÓDIGOS DE INFORMACIÓN

30 30 Compruebe estos puntos si su lavavajillas... 32 Códigos de información

TABLA DE PROGRAMAS

33 33 Tabla de programas

APÉNDICE

34 34 Eliminación del lavavajillas y ayuda al medio ambiente 34 Declaración de conformidad 34 Especifi caciones

PARA PRUEBA ESTÁNDAR

35

FICHA DEL PRODUCTO

37 8_ Índice

Instalación del lavavajillas

Asegúrese de que su instalador siga detalladamente estas instrucciones para que el funcionamiento del lavavajillas sea seguro y normal.

COMPROBACIÓN DE LAS PIEZAS Y DEL PANEL DE CONTROL

Una vez desembalado el lavavajillas, asegúrese de que ha recibido todas las piezas que se muestran a continuación. Si el lavavajillas se ha dañado durante el envío, o si le falta alguna pieza, póngase en contacto con el servicio al cliente de Samsung o con su distribuidor de Samsung.  Tras desembalar el lavavajillas, mantenga los materiales del embalaje fuera del alcance de los niños por motivos de seguridad.

1	Brazo aspersor superior (no se muestra)	8	Dispensador de detergente
2	Bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156)Cesto para cubiertos (DW-FG520, D153, DW5343TGB, D155) (consulte la página 21)	9	Compartimiento del abrillantador
3	Cesta superior	10	Panel de control (en el frontal de la puerta)
4	Brazo aspersor central	11	Brazo aspersor inferior
5	Disco rociador de zona intensiva (DW-FG720, D154, DW5363PGB, D156)	12	Manguera de desagüe
6	Conjunto de fi Itros	13	Cable de alimentación
7	Compartimiento de la sal	14	Aqua-Stop

Instalación del lavavajillas

Instalación del lavavajillas

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155  DW-FG520, D153

1	Botón de encendido	9	Indicador de lavado
2	Botones de selección de programas	10	Indicador de aclarado
3	Botón de media carga	11	Indicador de secado
4	Botón de inicio retardado	12	Botón de zona intensiva (DW-FG720, D154, DW5363PGB, D156)
5	Indicador de bloqueo para niños	13	Indicador de desinfección/bloqueo para niños
6	Indicador de reposición de la sal	14	Botón Multi Tabs (Multitabletas)
7	Indicador de reposición del abrillantador	15	Botón de inicio/restauración
8	Indicador de inicio retardado	16	Botón de prelavado (DW-FG520, D153, DW5343TGB, D155)

Comprobación de los accesorios

- Manual del usuario - Tarjeta de garantía - Embudo (Consulte la sección "Llenado del compartimiento de la sal" en la página 16) 10_ Instalación del lavavajillas

REQUISITOS PARA LA INSTALACIÓN

Fuente de alimentación y puesta a tierra

 No utilice un cable alargador. Utilice sólo el cable de alimentación suministrado con el lavavajillas. Cuando prepare la instalación, asegúrese de que la fuente de alimentación ofrece: - Un fusible o un disyuntor de 220-240 V CA/50 Hz. - Un circuito de derivación individual que se utilice con el lavavajillas. El lavavajillas debe estar conectado a tierra. En caso de funcionamiento incorrecto o de avería, la conexión a tierra reducirá el riesgo de descarga eléctrica con una vía de poca resistencia a la corriente eléctrica. El lavavajillas está equipado con un cable de alimentación y un enchufe de tres patillas con conexión a tierra que se puede insertar en una toma adecuadamente instalada y con conexión a tierra.  No conecte el cable a tierra a las tuberías de plástico, las tuberías de gas o a las cañerías de agua caliente. La conexión inadecuada del conductor de conexión a tierra puede generar una descarga eléctrica. Consulte a un electricista o técnico califi cado si no tiene la seguridad de que la conexión a tierra del lavavajillas sea correcta.  No modifi que el enchufe del lavavajillas. Si no se ajusta a la toma mural, solicite a un electricista cualifi cado que instale una toma adecuada.

Suministro de agua

 No beba el agua del interior del lavavajillas. \- El lavavajillas se puede conectar al suministro de agua fría o caliente, máx. 60 °C. \- En el grifo se debe colocar una llave de paso macho de 3/4". \- La presión del agua debe estar entre 0,05 MPa y 0,8 MPa. Si la presión del agua es demasiado baja, la válvula de suministro de agua quizás no funcione adecuadamente y provoque que el lavavajillas se apague. Si la presión de agua demasiado alta, se debe montar una válvula reductora de la presión.  Para reducir el riesgo de escapes de agua y de los daños causados por ésta: - Los grifos del agua debe ser fácilmente accesibles. - Cierre los grifos cuando no utilice el lavavajillas. - Revise periódicamente las conexiones para comprobar que no hay escapes.

Uso de Aqua-Stop

Aqua-Stop se ha inventado para brindar una perfecta protección contra los escapes de agua. Está conectado a la manguera de suministro de agua y, si ésta se daña, corta el fl ujo de agua automáticamente.  Aqua-Stop es un componente eléctrico. • Tenga cuidado de no estropear el Aqua-Stop. - No tuerza ni doble la manguera de suministro de agua conectada al Aqua-Stop.  Si el Aqua-Stop se daña, cierre los grifos de agua y desenchufe el cable de alimentación. Una vez hecho esto, póngase en contacto con el servicio al cliente de Samsung o con un técnico cualifiado.

Drenaje

Si está utilizando un drenaje exclusivo para el lavavajillas, conecte a él la manguera de desagüe, que debe estar entre 30 y 70 cm por encima del suelo. Si el drenaje está a una altura superior a los 80 cm del suelo, puede ocurrir que el fl ujo de agua retroceda hacia el lavavajillas o que éste no se vacíe completamente. Instalación del lavavajillas _11

Instalación del lavavajillas

Basamento

Para conseguir el mejor rendimiento, el lavavajillas se debe instalar sobre una superfi cie sólida y uniforme. Los suelos de madera quizás se deban reforzar para minimizar las vibraciones. Las alfombras y las baldosas blandas son factores que contribuyen a las vibraciones y pueden hacer que el lavavajillas se desplace ligeramente durante el funcionamiento.  No instale nunca el lavavajillas en una plataforma o una estructura de poca resistencia.

Temperatura ambiental

No instale el lavavajillas en una zona donde se puedan producir temperaturas de congelación. El lavavajillas retiene siempre algo de agua en la válvula de agua, la bomba y la manguera; si esta agua se congela en la máquina o en las mangueras, puede dañar el aparato y sus componentes.

INSTALACIÓN DEL LAVAVAJILLAS (SÓLO INSTALACIÓN DEBAJO DEL FREGADERO)

PASO 1. Desmontaje de la cubierta superior

1. Quite los 2 tornillos de arriba de la parte posterior del lavavajillas.  2. Deslice la tapa hacia atrás y levántela para sacarla.   Puede tirar la pieza de plástico que soporta la cubierta superior.  12_ Instalación del lavavajillas PASO 2. Nivelación del lavavajillas  1. Puede ajustar la altura del producto girando las patas. \- Levante ligeramente la parte frontal y posterior del producto y gire las patas para ajustar la altura. - Puede ajustar la altura hasta 40 mm. 2. Ponga el producto en su lugar debajo del fregadero y compruebe si está bien alineado con un nivelador. \- Al desplazar el producto hasta el espacio debajo del fregadero, tenga cuidado de que las mangueras y el cable de alimentación no queden doblados. 3. Instale el producto de modo que haya un espacio de al menos 4 mm entre la parte superior del producto y la parte inferior del fregadero.  Tras la instalación, no sujete el cable de alimentación con una brida metálica. Instalación del lavavajillas

Instalación del lavavajillas

PASO 3. Conexión de las mangueras y los cables  1. Retire el soporte de la manguera montado en el producto y corte una parte como se muestra en la ilustración. 2. Deseche la parte cortada y utilice sólo la parte que se muestra en la ilustración. 3. Fijela en la pared con los 2 tornillos. 4. Inserte la manguera de desagüe en el soporte. Instale la manguera de desagüe a una altura entre 30 y 80 cm del suelo. 5. Conecte la manguera de desagüe a la salida de desagüe.  - Conecte fi rmemente la manguera de desagüe para que no se mueva durante el ciclo de desagüe. - Asegúrese de que ninguna parte de la manguera de desagüe, de la manguera de suministro ni del cable de alimentación estén doblados. 6. Abra la puerta y saque la espuma, el embalaje de papel y las partes innecesarias. 7. Vuelva a activar el disyuntor del circuito que había desactivado antes de iniciar la instalación. 8. Abra la válvula de suministro de agua. 9. Encienda el lavavajillas y seleccione y ejecute un ciclo.  Compruebe si se enciende correctamente y que no haya ningún escape de agua. Si no hay fallos de funcionamiento, apague el lavavajillas y vaya al paso 5 anterior. Si hay algún fallo, apague el lavavajillas, cierre la válvula de suministro de agua y consulte el manual del usuario o póngase en contacto con un centro de servicio de la lista que encontrará en la cubierta posterior.  Compruebe que no haya escapes de agua en ambos extremos de la conducción de agua ni en el conector de la manguera de desagüe.

Prueba de funcionamiento

Para asegurarse de que ha instalado el lavavajillas correctamente ejecute los ciclos Rápido o Prelavado una vez fi nalizada la instalación. 14_ Instalación del lavavajillas

Antes de utilizar el producto por primera vez

USO DEL SISTEMA DE DESCALCIFICACIÓN DEL AGUA

Los mejores resultados de lavado se consiguen con agua blanda. El agua dura contiene impurezas que pueden entorpecer el rendimiento del lavado. Necesitará descalcifi car el agua tiene una dureza superior a1.0 mmol/l (6 °d – escala alemana). Para ello necesita: - Sal para lavavajillas. - Confi gurar el nivel de dureza del agua de acuerdo con su zona.  Para obtener información acerca de la dureza del agua de su zona, póngase en contacto con el departamento local correspondiente.  Si el nivel de dureza del agua es inestable, establezca el lavavajillas en el nivel más alto. Por ejemplo, si el nivel de dureza del agua oscila entre 6,7 mmol/l y 9 mmol/l, establezca el lavavajillas en 9 mmol/l. La confi guración predeterminada del nivel de dureza del agua es 3 (4-5,5 mmol/l). Si ésta coincide con el nivel de dureza de su zona, no hará falta cambiarla. Si tiene que cambiar el nivel de dureza del agua, siga estas indicaciones.

Configuración del nivel de dureza del agua

1. Mantenga pulsados los botones Inicio retardado y Media carga 1/2, pulse el botón de Encendido para acceder a la confi guración del nivel de dureza del agua. 2. Una vez establecida la confi guración, se muestra el nivel actual de dureza del agua. 3. Utilice el botón Media carga/2 para seleccionar los niveles de dureza del agua de Nivel 0 a Nivel 5. (Consulte la tabla siguiente para confi gurar el nivel de la dureza del agua de su zona.)  Si el nivel de dureza del agua de su zona es muy bajo, no es necesario que utilice sal para lavavajillas. Sin embargo, debe establecer la confi guración de la dureza del agua del lavavajillas en 0. 4. Para salir de la configuración de la dureza del agua, pulse el botón de Encendido ⏻.

Tabla de niveles de la dureza del agua

La dureza del agua se mide según grados alemanes (°dH), grados franceses (°TH) o mmol/l (unidad internacional de la dureza del agua).

Nivel	Dureza del agua Regeneración del ciclo de descalcifi cación/lavado (programa ECO)				Adición de sal
	°dH °TH mmol/l	Rango
0	<6	<10	<1,0	Sin reciclar	No
1	6~14	10~25	1~2,5	1/8	Sí
2	14~23	25~40	2,5~4,0	1/5	Sí
3	23~31	40~55	4,0~5,5	1/3	Sí
4	31~40	55~70	5,5~7,0	1/2	Sí
5	>40	>70	>7,0	1/1	Sí

Antes de utilizar el producto por primera vez

Antes de utilizar el producto por primera vez

USO DE LA FUNCIÓN SONIDO ACTIVADO/DESACTIVADO

1. Mantenga pulsados los botones Inicio retardado y Media carga 1/2, pulse el botón de Encendido para acceder a la confi guración de la función Sonido activado/desactivado. 2. Pulse el botón Desinfección para habilitar o deshabilitar la función Sonido activado/desactivado. - Se ilumina el indicador de "Reposición del abrillantador ✦" para indicar que está habilitada la función Sonido activado. - Se apaga el indicador de "Reposición del abrillantador ★" para indicar que está habilitada la función Sonido desactivado. Aunque se haya activado la función Sonido desactivado, el aviso de error se sigue oyendo. 3. Para salir de la configuración de Sonido activado/desactivado, pulse el botón de Encendido 🔒.

USO DE LA SAL PARA LAVAVAJILLAS

Llenado del compartimiento de la sal

Para utilizar agua blanda se debe llenar con sal para lavavajillas el compartimiento correspondiente.  Utilice sólo sal para lavavajillas.  No utilice ningún otro tipo de sal ni disolvente. Podría dañar el compartimiento de la sal y el sistema de descalcifi cación del agua.  Llene siempre el contendedor de sal justo antes de ejecutar alguno de los programas completos de lavado para prevenir la corrosión debida a un exceso de sal o de agua salada. 1. Abra la puerta. 2. Abra la tapa del compartimiento de la sal girándola en sentido antihorario.  3. Llene el compartimiento de la sal con agua (sólo cuando se enciende el lavavajillas por primera vez). 4. Añada la sal para lavavajillas.  La capacidad del compartimiento es de aproximadamente 1 kg. No lo llene en exceso. 5. Retire el exceso de sal de la apertura del compartimiento y del sello de la tapa.  Si no retira el exceso de sal, es posible que la tapa del compartimiento no cierre completamente y deje salir el agua salada, con lo que el rendimiento quedaría afectado.  6. Gire la tapa del compartimiento en sentido horario hasta que se cierre completamente.  Si se derrama mucha sal o agua salada en el interior del tambor, es aconsejable ejecutar el programa Prelavado para limpiar el interior del tambor. Cualquier resto de sal o de agua salada puede provocar corrosión.  Según el tamaño de los granos, la sal puede tardar un poco en disolverse y mientras tanto el indicador de "Reposición de la sal S" seguirá encendido.  16_ Antes de utilizar el producto por primera vez

Comprobación del indicador de reposición de la sal

Si está iluminado el indicador de "Reposición de la sal", añada sal para lavavajillas como se explica a continuación.  Cuando el indicador de "Reposición de la sal 5" está encendido, signifi ca que queda sal para tres ciclos más.

USO DEL ABRILLANTADOR

Llenado del compartimiento del abrillantador

Cuando se ilumine el indicador de reposición del abrillantador en el panel de control, debe reponer el abrillantador. Este lavavajillas está diseñado para utilizar sólo abrillantadores líquidos. El uso de abrillantador en polvo puede obstruir la apertura del compartimiento y hacer que el lavavajillas funcione mal. El abrillantador mejora el rendimiento del secado.  No ponga detergente normal en el compartimiento del abrillantador. 1. Abra la tapa del compartimiento del abrillantador girándola en sentido antihorario.  2. Llene el compartimiento con abrillantador.  Utilice el puerto de visualización para comprobar que el compartimiento esté lleno.  No llene el compartimiento por encima del nivel indicado ya que el abrillantador podría rebosar durante el ciclo de lavado.  3. Gire el ajuste del abrillantador hasta una cantidad entre 1 y 6. Cuanto mayor sea el nivel, más abrillantador se utilizará. Si no puede girar el ajuste del abrillantador con facilidad, utilice una moneda. 4. Cierre la tapa del compartimiento del abrillantador girándola en sentido horario.

Carga del lavavajillas

INSTRUCCIONES DE LAVADO

Siga esta sencillas instrucciones para obtener los mejores resultados y ahorrar energía.

Antes de cargar los platos

 Elimine de los platos los restos de comida, como huesos, semillas de fruta, etc., y de otro tipo, como palillos, servilletas de papel, etc. Los restos podrían dañar los platos, provocar ruidos y hacer que el lavavajillas funcionara mal.  No lave utensilios sucios de ceniza, arena, cera, grasa lubricante o pintura. Son materiales que pueden dañar el lavavajillas y además la ceniza, al no disolverse, se distribuirá por el interior.

Utensilios no adecuados para el lavavajillas

- Utensilios de cobre, latón, estaño, marfi l y aluminio o con adhesivos - Plásticos que no resistan el calor. - Artesanías, antigüedades, jarrones valiosos y artículos de cristal decorativo - Utensilios de colores pintados sobre esmalte - Cubiertos y vajilla de madera o con partes de madera - Objetos delicados de cristal o que contengan cristal de plomo  Los utensilios de plata que entren en contacto con alimentos que contengan azufre se pueden decolorar. Entre éstos se incluyen: yema de huevo, cebolla, mayonesa, mostaza, pescado, salmuera de pescado y marinadas. \- Tras lavados frecuentes los vasos se pueden volver opacos. No lave cristalerías delicadas o que contengan cristal de plomo.  Los componentes de aluminio (por ejemplo, fi Itros de grasa) no se deben lavar con agentes de limpieza cáusticos alcalinos. Pueden dañar el material o, en casos extremos, provocar graves reacciones químicas. Llave sólo utensilios, como vasos, vajillas y cubiertos declarados como aptos para lavavajillas por el fabricante.

USO DE LAS CESTAS

Manejo de las cestas

 No aplique una fuerza excesiva para deslizar las cestas hacia adentro/afuera. Puede dañar las cestas y su contenido. 18_ Carga del lavavajillas

Uso de la cesta superior

Utilice la cesta superior para lavar principalmente artículos pequeños, ligeros o delicados, como copas, platitos, vasos, cuencos de postre, etc.

Ajuste de la cesta superior

Puede ajustar la altura de la cesta superior para dejar más espacio y así poder colocar elementos más grandes tanto en la cesta superior como en la inferior.  Saque todos los elementos de las bandejas para tazas antes de ajustar la altura. De no hacerlo podría dañar los elementos y la cesta. 1. Extraiga la cesta superior. 2. Para levantar la cesta superior: Sujete la cesta por ambos lados y extráigala suavemente lo más posible.  3. Para bajar la cesta superior: Sujete la cesta por ambos lados y levántela un poco. Empújela hacia abajo suavemente.   Cada vez que ajuste la altura, compruebe que el brazo aspersor central al girar no queda atrapado entre los platos cargados en la cesta inferior.  La cesta superior ha de quedar nivelada. Si la cesta superior está levantada por un lado, impedirá que la puerta cierre completamente y causará problemas en el funcionamiento del lavavajillas.  No levante la cesta superior sólo por un lado. Si lo hace, la puerta no se cerrará completamente y se resentirá el funcionamiento del lavavajillas

Uso de la cesta inferior

Utilice la cesta inferior para platos grandes y utensilios pesados como bandejas de servir, cazuelas, ollas, cuencos, etc. Los elementos pequeños, como platitos, también se pueden colocar en la cesta inferior.  No coloque objetos de cristal delicados en la cesta inferior. Carga del lavavajillas

Carga del lavavajillas

Uso de las varillas abatibles

Las varillas abatibles permiten dejar espacio en la cesta inferior para elementos grandes. 1. Abata las varillas presionando sobre ellas.

Uso de la bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156)

Las guías se pueden separar de la bandeja para los cubiertos. Por ejemplo, puede sacar las guías de un lado para dejar espacio para elementos más grandes de la bandeja superior. 1. Ordene los cubiertos como se muestra en la ilustración.  2. Monte las guías en la bandeja para cubiertos. Si coloca elementos grandes, como cortadores de pasteles, en la bandeja pueden chocar con el brazo aspersor superior. Si los mangos de las cucharas no caben en los soportes, colóquelas en sentido inverso.  3. Saque las guías de la bandeja para los cubiertos una vez fi nalizado el programa.  20_ Carga del lavavajillas

Uso de la cesta para cubiertos (DW-FG520, D153, DW5343TGB, D155)

La cesta para cubiertos tiene una cubierta que permite colocar los cuchillos, las cucharas y los tenedores en soportes individuales para evitar que choquen entre sí y se decoloren. 1. Coloque los diferentes tipos de cubiertos en las cestas como se muestra en la ilustración.  Por motivos de seguridad coloque los cuchillos en el estante correspondiente (en algunos modelos). (El lavavajillas puede no tener el estante para cuchillos mencionado)  2. Coloque la cesta para cubiertos en la cesta inferior. Si lava pocos cubiertos, puede separar la cesta y utilizar sólo uno de los lados.  No coloque elementos grandes dentro de la cesta para cubiertos. El mango puede ser demasiado largo e interferir con el brazo aspersor central.  La cesta para cubiertos se puede utilizar con la cubierta abierta. 1. Levante la cubierta y júntela con el asa como se muestra en la ilustración. Para dividir la cesta para cubiertos en dos cestas, tire de uno de los lados en la dirección de la fl echa (vea la ilustración) mientras sujeta el otro lado.  Carga del lavavajillas 21

Carga del lavavajillas

Uso de las bandejas para tazas

Puede colocar tazas, elementos pequeños y utensilios de cocina largos en los estantes para tazas. Son también muy útiles para lavar vasos. Coloque los vasos éstos en los ganchos de los estantes para tazas. Los estantes para tazas se pueden abatir cuando no se utilizan.  No ajuste el nivel de la cesta superior con los soportes de los vasos levantados. Será imposible empujar la cesta superior hacia adentro.

USO DEL DETERGENTE

En todos los programas del lavavajillas, excepto el de Prelavado 📋, se tiene que poner detergente en el compartimiento correspondiente. Ponga la cantidad correcta de detergente según el programa seleccionado para asegurar el mejor rendimiento.  Utilice sólo detergentes para lavavajillas. Los detergentes normales producen mucha espuma, lo que reduce el rendimiento del lavavajillas y puede hacer que éste funcione mal.  No inhale las emanaciones del detergente para lavavajillas ni lo ingiera. Los detergentes para lavavajillas contienen productos químicos irritantes y cáusticos que pueden causar problemas respiratorios. Si ha inhalado emanaciones del detergente o lo ha tragado, solicite atención médica inmediatamente.  Mantenga el detergente fuera del alcance de los niños.

Llenado del dispensador de detergente

1. Abra la tapa del dispensador de detergente presionando el pestillo.  La tapa siempre se abre al fi nalizar un ciclo de lavado.  2. Añada la cantidad de detergente recomendada en el compartimiento para el detergente del lavado principal. 3. Cierre la tapa presionando sobre ella hacia la izquierda y hacia abajo.  22 Carga del lavavajillas 4. Para obtener los mejores resultados de lavado, en especial de elementos muy sucios, añada una pequeña cantidad (unos 8 g) de detergente en la puerta. Éste actuará en la fase de prelavado.

Uso de multitabletas

Puede utilizar multitabletas 2 en 1, 3 en 1 o 4 en 1. Las multitabletas, según el tipo, combinan detergente con abrillantador y/o con sal para lavavajillas.  Consulte las instrucciones del fabricante antes de utilizar una multitableta y compruebe si es adecuada para el nivel de la dureza del agua de su zona. 1. Presione el pestillo del dispensador de detergente y abra la tapa. 2. Añada la multitableta en el compartimiento para el detergente del lavado principal y cierre la tapa. 3. Pulse el botón Multi Tabs (Multitabletas) del panel de control para activar la función Multitabletas.

Funcionamiento del lavavajillas

INSTRUCCIONES BÁSICAS

1. Abra la puerta. 2. Cargue las cestas.  No las llene en exceso. 3. Compruebe que no se obstaculizan los brazos aspersores. 4. Añada la cantidad adecuada de detergente en el dispensador correspondiente y en la puerta (si es necesario). 5. Pulse el botón de Encendido para encender el lavavajillas. 6. Seleccione el programa adecuado para el tipo de carga con el botón PROG. (Programas). (Consulte la sección "Uso de los botones de selección de los programas" en la página 24.) El indicador del programa seleccionado se ilumina. 7. Seleccione cualquier función adicional. Se enciende el indicador correspondiente. 8. Pulse el botón Inicio/Restauración y cierre la puerta para iniciar el programa. 9. Cuando se completa el ciclo de lavado, el lavavajillas emite una señal sonora. La alimentación se apaga automáticamente después de 10 minutos. 10. Vacíe las cestas.  Descargue la cesta inferior, la cesta superior y la bandeja para cubiertos (si está cargada) por este orden. Así evitará que el agua de la cesta superior gotee sobre los elementos de la cesta inferior.

USO DE LOS BOTONES DE SELECCIÓN DE LOS PROGRAMAS

Seleccione el programa adecuado para el tipo de carga y suciedad con el botón PROG. (Programas).

Símbolo Programa Descripción
	Intensivo 70 °C Elementos muy	sucios, incluidas ollas y cazuelas
	Automático 40 ~ 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Elementos de uso diario poco o muy sucios, detección automática del nivel de suciedad
	Normal 65 °C (DW-FG520, D153)	Elementos de uso diario, suciedad normal
	Expreso 65 °C	Elementos de uso diario, suciedad normal, con un tiempo de ciclo corto
	Económico 45 °C	Elementos de uso diario, suciedad normal, consumo reducido de energía y agua
	Rápido 50 °C Elementos poco	sucios con tiempo de ciclo muy corto
	Delicado 40 °C Elementos delicados poco sucios
	Prelavado (DW-FG720, D154, DW5363PGB, D156)	Aclarado en frío para eliminar sólo la suciedad de los platos guardados mucho tiempo o para remojar los platos resecos antes de ejecutar un programa.

 Uso de la función de prelavado (DW-FG520, D153, DW5343TGB, D155) Pulse el botón Prelavado. 24_ Funcionamiento del lavavajillas

Interrupción de un programa

Si se abre la puerta mientras se está ejecutando un programa, éste se detiene temporalmente. Para reanudarlo, vuelva a cerrar la puerta.  El agua del lavavajillas puede estar muy caliente. Abra la puerta con extrema precaución y sólo si es verdaderamente necesario.

Cambio de programa

Si desea cambiar de programa una vez iniciado éste, siga estas instrucciones:  Si la tapa del dispensador de detergente se ha abierto, no cambie de programa. 1. Abra la puerta para interrumpir el programa. 2. Mantenga pulsado durante 3 segundos el botón Inicio/Restauración ◇ para restaurar el programa. - Una vez restaurado el programa, durante 1 minuto se vacía de agua el lavavajillas. Pasado este minuto podrá cambiar de programa. - Para omitir el proceso de vaciado, pulse el botón de Encendido ⏻ para apagar el lavavajillas y vuelva a pulsarlo para encenderlo. Tendrá que volver a seleccionar las funciones adicionales.  3. Cambie de programa y pulse el botón Inicio/Restauración. 4. Cierre la puerta para iniciar el nuevo programa.

USO DE LA FUNCIÓN DE INICIO RETARDADO

Puede establecer que el lavavajillas inicie un programa en un momento determinado eligiendo un periodo de retardo entre 1 y 24 horas (en incrementos de 1 hora). 1. Abra la puerta y cargue las cestas. 2. Añada la cantidad adecuada de detergente en el dispensador de detergente y en la puerta (si es necesario). 3. Pulse el botón de Encendido para encender el lavavajillas. 4. Seleccione el programa y las funciones 5. Establezca el tiempo de retardo con el botón Inicio retardado. 6. Pulse el botón Inicio/Restauración. Se ilumina el indicador de Inicio retardado y el reloj inicia la cuenta atrás. 7. Para cancelar la función de inicio retardado mantenga pulsado durante 3 segundos el botón Inicio/Restauración ◇ para restaurar el programa.

USO DE LA PANTALLA DIGITAL

En la pantalla se muestra el tiempo restante de lavado, información del estado (inicio retardado, reposición de la sal, reposición del abrillantador y bloqueo para niños) y los códigos de error. Si ocurre algún problema durante el funcionamiento, se muestra un código de error y suena una alarma. (Consulte la sección “Códigos de información” en la página 32).

Visualización del tiempo

La zona de visualización del tiempo muestra el tiempo que resta hasta el fin del programa en horas y minutos. El tiempo restante puede variar incluso con el mismo programa. Ello puede deberse a la diferencia en la temperatura del agua, el ciclo de reactivación y el tamaño y estado de la carga. Funcionamiento del lavavajillas

Funcionamiento del lavavajillas

Indicador de reposición de la sal

Si se ilumina el indicador de "Reposición de la sal S", significa que falta sal y que hay que reponerla. Para volver a llenar el compartimiento de la sal, consulte la sección "Llenado del compartimiento de la sal" en la página 16.

Indicador de reposición del abrillantador

Si se ilumina el indicador de "Reposición del abrillantador ★" significa que falta abrillantador y que hay que reponerlo. Para volver a llenar el compartimiento de reposición del abrillantador, consulte la sección "Llenado del compartimiento del abrillantador" en la página 17.

USO DE LAS FUNCIONES ADICIONALES

Zona intensiva (DW-FG720, D154, DW5363PGB, D156)

Utilice esta función para platos difíciles de lavar, muy sucios, ollas y cazuelas y platos manchados de grasa. Coloque los elementos sobre el disco rociador de zona intensiva (Consulte la sección "Comprobación de las piezas y del panel de control" en la página 9) y pulse el botón Zona intensiva

Media carga

Para pocos elementos utilice sólo la cesta superior o la inferior para ahorrar energía. Pulse el botón Media carga 1/2 para seleccionar la cesta superior o la inferior.

Multitabletas

Si utiliza detergente multitabletas 2 en 1, 3 en 1 o 4 en 1, seleccione un programa y pulse el botón Multi Tabs (La función Multitabletas está disponible con todos los programas excepto el de Prelavado). Cuando se selecciona la función Multitabletas, el indicador "Reposición del abrillantador" se apaga.

Desinfección

Pulse el botón Desinfección para conseguir la mejor higiene posible en su lavavajillas. En el aclarado fi nal se alcanza una temperatura de 70 °C que se mantiene durante varios minutos. Esta función está disponible con todos los programas excepto Prelavado y Delicado

Bloqueo para niños

La función Bloqueo para niños bloquea todos los botones de manera que no se pueda cambiar el programa seleccionado.

Activación/desactivación

Para activar o desactivar la función Bloqueo para niños mantenga pulsado durante 3 segundos el botón Desinfección El indicador de “Bloqueo para niños 🔒” se ilumina para indicar que la función Bloqueo para niños está activada. Al activar la función Bloqueo para niños se bloquean todos los botones. 26_ Funcionamiento del lavavajillas

Limpieza y mantenimiento del lavavajillas

Mantener el lavavajillas limpio mejora su rendimiento, disminuye las reparaciones innecesarias y prolonga su vida útil.

LIMPIEZA DEL EXTERIOR

Limpie los derrames del exterior en cuanto se produzcan. Utilice un paño suave humedecido y frote suavemente los derrames y el polvo del panel de control.  No utilice benceno, cera, disolventes, lejía que contenga cloro ni alcohol. Estos productos químicos pueden decolorar las paredes interiores del lavavajillas y originar manchas.  No limpie el lavavajillas rociándolo con agua. En especial, proteja los componentes eléctricos para que no entren en contacto con el agua.  Si el panel de la puerta de su lavavajillas es de acero inoxidable lo puede limpiar con un limpiador para acero inoxidable de electrodomésticos o un producto similar y un paño limpio suave.

LIMPIEZA DEL INTERIOR

Si en el interior del lavavajillas se forman depósitos de cal o grasa, límpielos con un trapo húmedo o ejecute un programa con la temperatura de lavado más alta con el lavavajillas vacío y con el dispensador de detergente lleno.  No saque el sello frontal del contenedor. Si hace esto pueden producirse escapes de agua o el lavavajillas puede funcionar mal.

LIMPIEZA DE LOS FILTROS

1. Apague el lavavajillas. 2. Gire el conjunto de fi Itros en sentido antihorario para afl ojarlo y sáquelo.  3. Saque el fi ltro fi no (plano y rectangular)  Limpieza y mantenimiento del lavavajillas 27

Limpieza y mantenimiento del lavavajillas

4. Desmonte el fi ltro grueso y el microfi ltro.  5. Saque cualquier suciedad u otros restos de los fi ltros y aclárelos con agua corriente.  6. Vuelva a montar los fi ltros en orden inverso, vuelva a colocar el conjunto de fi ltros y gírelo en sentido horario para cerrarlo.  Si no se cierra el conjunto de fi ltro adecuadamente, se reduce su rendimiento.

LIMPIEZA DE LOS BRAZOS ASPERSORES

Si el rendimiento del lavavajillas no es bueno o los chorros de los brazos aspersores parecen obstruidos, límpielos. Desmonte los brazos aspersores con cuidado, ya que se pueden romper fácilmente.  Apague el lavavajillas antes de sacar los brazos aspersores.

Limpieza de los brazos aspersores

1. Saque la guía de la bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156). (Consulte la sección "Uso de las cestas" en la página 18.) 2. Gire el asa central del brazo aspersor superior en sentido antihorario y extráigalo.  3. Afl oje y saque la tuerca de sujeción del brazo aspersor superior y desmóntelo.  28_ Limpieza y mantenimiento del lavavajillas 4. Extraiga la cesta inferior. 5. Tire fi rmemente del brazo aspersor inferior y extráigalo.  6. Utilice un objeto puntiagudo como un palillo de dientes para eliminar las partículas de alimentos de los chorros de los brazos aspersores.  7. Enjuague bien con agua corriente. 8. Vuelva a montar los brazos aspersores y compruebe que giran libremente.

ALMACENAMIENTO DEL LAVAVAJILLAS

Si debe almacenar el lavavajillas durante un tiempo prolongado, vacíe completamente el agua y desconecte la manguera de agua. El lavavajillas se puede estropear si queda agua en las mangueras y en los componentes internos. Después de vaciar el lavavajillas, desconéctelo y asegúrese de cerrar la válvula de suministro de agua y el disyuntor del circuito.

Solución de problemas y códigos de información

COMPRUEBE ESTOS PUNTOS SI SU LAVAVAJILLAS...

PROBLEMA POSIBLE	CAUSA SOLUCIÓN
No arranca.	La puerta no está bien cerrada. El botónInicio/Restauración◇ no está seleccionado.	Compruebe que la puerta esté bien cerrada. Pulse el botónInicio/Restauración◇antes de cerrar la puerta.
	No hay ningún programa seleccionado.	Seleccione un programa.
	El cable de alimentación no está enchufado.	Enchufe el cable de alimentación.
	No hay suministro de agua.	Compruebe que la válvula de suministro de agua esté abierta.
	El panel de control está bloqueado.	Desactive la funciónBloqueo paraniñospara desbloquear el panel de control.
Se advierten malos olores. Ha	quedado agua del último ciclo.	Añada detergente y ejecute el programaAutomáticoAutocon el lavavajillas vacío para limpiarlo.
Queda agua una vez fi nalizado el programa.	La manguera de desagüe está doblada u obstruida.	Enderece la manguera o desobstrúyala.
Quedan restos de comida en los platos.	Se ha seleccionado un programa inadecuado.	Seleccione un programa según el nivel de suciedad de los platos como se explica en este manual.
	El fi ltro está sucio o no está correctamente montado.	Limpie el fi ltro y compruebe que esté bien montado.
	No hay detergente o no se ha utilizado en cantidad sufi ciente.	Utilice un detergente especial para lavavajillas o añada más detergente.
	La presión del agua de suministro es baja.	La presión del agua debe estar entre 0,05 MPa y 0,8 MPa.
	Los chorros de los brazos aspersores están obstruidos.	Limpie los brazos aspersores.
	Los platos no se han cargado adecuadamente.	Vuelva a disponer los platos para que el agua llegue a todos por igual y para que no interfi eran con el funcionamiento de los brazos aspersores y el dispensador.
	El agua es demasiado dura.	Compruebe el indicador de reposición de la sal y llene el compartimiento de sal.

Solución de problemas y códigos de información

PROBLEMA POSIBLE	CAUSA SOLUCIÓN
Los platos no quedan bien secos.	No hay abrillantador en el dispensador o no se ha utilizado en cantidad sufi ciente.	Compruebe el dispensador y añada abrillantador.Compruebe la confi guración del abrillantador.
	Se han utilizado multitabletas sin haber seleccionado la función Multitabletas.	Seleccione la función Multitabletas o utilice abrillantador.
	Los vasos y las copas que tienen forma cóncava retienen agua.Este agua puede derramarse sobre otras piezas al sacarlos.	Una vez fi nalizado el ciclo, primero vacíe la cesta inferior y luego la superior para evitar que caigan gotas de agua de la cesta superior sobre los platos de la cesta inferior.
El lavavajillas hace demasiado ruido.	El lavavajillas emite una señal sonora cuando la tapa del dispensador está abierta y durante la fase inicial del desagüe debido al funcionamiento de la bomba.	Es un funcionamiento normal.
	El lavavajillas no está nivelado. Nivele	el lavavajillas.
	Se oye un golpeteo porque un brazo aspersor choca contra los platos.	Vuelva a colocar los platos.
Queda una película amarilla o marrón en las tazas o en los platos.	Pueden ser manchas de café o té.	Utilice un programa con temperatura más alta.
No se ilumina ningún indicador.	El cable de alimentación no está enchufado.	Enchufe el cable de alimentación.
Los brazos aspersores no giran suavemente.	Hay partículas de alimentos que obstruyen los brazos aspersores.	Limpie los brazos.
Después del lavado queda una capa blanca en los cubiertos y la vajilla.	Se ha utilizado agua dura.	Compruebe el indicador de reposición de la sal y si es correcta la confi guración del suavizante según el nivel de dureza del agua.Compruebe que la tapa del compartimiento de la sal estén bien ajustada.

Solución de problemas y códigos de información

CÓDIGOS DE INFORMACIÓN

Los códigos de información se muestran para ayudarle a comprender mejor qué ocurre con el lavavajillas. Si aparece alguno de estos códigos, seleccione la opción de restauración y siga las instrucciones pertinentes.

SÍMBOLO DEL CÓDIGO	SIGNIFICADO SOLUCIÓN
bE2 Error del botón		Compruebe si algún botón se ha pulsado más de 30 segundos.
3E, AE Error de comunicación interna Apague y encienda el aparato.
5E Error de drenaje		Compruebe si la manguera de desagüe está obstruida o doblada.
4E Error del suministro de agua		Compruebe que la válvula de suministro de agua esté abierta.
4E1 Suministro de agua caliente		Compruebe que la temperatura del agua de suministro no supere los 80 °C.
HE, HE1 Error del calefactor		Apague y desenchufe, cierre la válvula de suministro de agua y póngase en contacto con el centro de servicio.
tE Error del sensor de temperatura
1E Error de nivel de agua bajo
PE Error de cambiador de fl ujo Apague y encienda el aparato.
LE Error por fuga		Apague y desenchufe, cierre la válvula de suministro de agua y póngase en contacto con el centro de servicio.
OE Error de exceso de agua

 Para obtener más información sobre los códigos de error o si no puede solucionar el problema con la solución sugerida, consulte la parte fi nal de este manual y póngase en contacto con el centro de servicio al cliente de Samsung. 32_ Solución de problemas y códigos de información

Tabla de programas

TABLA DE PROGRAMAS

Nivel de suciedad	Intensivo 70	Automático 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 (DW-FG520, D153)	Expreso 65 Económico 45 Rápido	50 Delicado 40	Prelavado
Cantidad de restos de alimentos	Mucha	Muy poca a mucha	Normal Normal Normal Poca Poca Muy poca
Secuencia del programa	Prelavado►Lavado principal ►1er aclarado ►2o aclarado ►Aclarado caliente ►Secado►Final	Prelavado►Lavado principal ►1er aclarado ►(2o aclarado) ►Aclarado caliente ►Secado►Final	Prelavado►Lavado principal ►1er aclarado ►2o aclarado ►Aclarado caliente ►Secado►Final	Prelavado►Lavado principal ►1er aclarado ►Aclarado caliente ►Secado►Final	Prelavado►Lavado principal ►1er aclarado ►Aclarado caliente ►Secado►Final	Prelavado►Lavado principal ►1er aclarado ►Aclarado caliente ►Secado►Final	Aclarado frío ►Final
Consumo de agua (L)	17,3 9,1~18,5 18,4 11,6				10(DW-FG720, D154, DW5363PGB, D156)12(DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consumo de energía (kWh)	1,5 0,8~16 1,4	1,2			0,96(DW-FG720, D154, DW5363PGB, D156)0,97(DW-FG520, D153, DW5343TGB, D155)	1,0	0,7

 El tiempo de lavado varía en función de las opciones que añada, así como de la presión y la temperatura del agua de suministro. Tabla de programas

Apéndice

ELIMINACIÓN DEL LAVAVAJILLAS Y AYUDA AL MEDIO AMBIENTE

Este lavavajillas se ha fabricado con materiales reciclables. Cuando quiera desecharlo, hágalo siguiendo la normativa local para la eliminación de residuos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una toma eléctrica. Quite la puerta para que los animales y los niños no puedan quedar atrapados en el interior. No utilice cantidades de detergente superiores a las recomendadas por el fabricante del producto.

DECLARACIÓN DE CONFORMIDAD

Este producto cumple los requisitos de las directivas siguientes: Directiva EMC 2004/108/CE Directiva de baja tensión 2006/95/CE ESPECIFICACIONES

MODELO		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Alimentación 220 V CA ~ 240 V, 50 Hz
Tipo Libre instalación
Presión del agua 0,05 - 0,8 MPa
Capacidad de lavado (cubierto tipo)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Potencia nominal 2000 ~ 2300 W
Dimensiones 598 (an) x 845 (al) x 600 mm (pr)
Peso	Modelo	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Desembalado 49,5 kg 48,0 kg
	Embalado 52,5 kg 51,0 kg

Para prueba estándar

 Las ilustraciones siguientes muestran el modo correcto de cargar las cestas de acuerdo con la normativa europea (EN50242). - Capacidad de lavado: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) cubierto tipo • Norma de prueba: EN50242/IEC60436 - Posición de la cesta superior: Inferior • Programa: Económico - Opciones adicionales: Ninguna - Ajuste del abrillantador: 6 • Dosis del detergente estándar \- 14PS: 7 g + 28 g \- 13PS: 6g + 26,5g \- Para la disposición de la vajilla, consulte las ilustraciones A, B, C 14 servicios

1	Plato hondo: Copos de avena	6	Taza: Té	12	Cuchara sopera: Copos de avena
2	Plato llano: Huevos	7	Platito: Té	13	Tenedor: Huevos
3	Plato llano: Carne	8	Vaso: Leche	14	Cuchillo
4	Plato de postre: Espinacas	9	Cuenco pequeño, mediano: Espinacas	15	Cuchara de postre
5	Plato de postre: Huevos	10	Cuenco grande: Carne	16	Cucharilla:
		11	Bandeja ovalada: Margarina	17	Cubierto de servir

Para prueba estándar

13 servicios

1	Plato hondo: Copos de avena	6	Taza: Té	12	Cuchara sopera: Copos de avena
2	Plato llano: Huevos	7	Platito: Té	13	Tenedor: Huevos
3	Plato llano: Carne	8	Vaso: Leche	14	Cuchillo
4	Plato de postre: Espinacas	9	Cuenco pequeño, mediano: Espinacas	15	Cuchara de postre
5	Plato de postre: Huevos	10	Cuenco grande: Carne	16	Cucharilla:
		11	Bandeja ovalada: Margarina	17	Cubierto de servir

Para prueba estándar

Ficha del producto

REGLAMENTO (UE) No 1059/2010

Proveedor SAMSUNG $AMSUNG
Nombre del modelo		DW-FG720, D154,DW5363PGB, D156	DW-FG520, D153,DW5343TGB, D155
Capacidad asignada (cubierto tipo)		14 13
Clase de efi ciencia energética A+ A+
Ecoetiqueta No No
Consumo anual de energía, (AE C)(kWh/año)1)		273 276
Consumo de energía ciclo normal,(E t) (kWh)		0.96 0.97
Consumo eléctrico "modo apagado", P o (W)		0.45 0.45
Consumo eléctrico "modo sin apagar", P I (W)		3	3
Consumo de agua anual, (AW C),(L)2)		2800 3360
Consumo de agua programa normal (L)		10 12
Clase de efi ciencia de secado A		A
Programa normal3)		Económico Económico
Duración del programa relativo al ciclo normal,		160 160
Duración del "modo sin apagar",(T I) (min)		10	10
Ruido acústico aéreo emitido (dBA re 1 pW)		45 48
Instalación	Encastrado -	-
	Integrado Sí	Sí
	Libre instalación	Sí	Sí

1) basado en 280 ciclos de lavado normal utilizando una carga con agua fría y los modos de bajo consumo eléctrico. El consumo real de energía depende de las condiciones de utilización del aparato. 2) basado en 280 ciclos de lavado normal. El consumo real de agua depende de las condiciones de utilización del aparato. 3) 'Programa normal' es el ciclo de lavado normal que es apto para lavar una vajilla de suciedad normal y el más eficiente en términos de consumo combinado de energía y agua.

SAMSUNG

¿PREGUNTAS O COMENTARIOS?

PAÍS LLAME O VISITE NUESTRA PÁGINA WEB
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70 19 70 www.samsung.com
FINLAND 030-6227 515 www.samsung.com
FRANCE 01 48 63 00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) www.samsung.com
ITALIA 800-SAMSUNG (726-7864) www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267) www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG) www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

N.° de código: DD68-00093E-05_ES

LAVAVAJILLAS DE TAMAÑO COMPLETO

INSTALLATION GUIDE DW-SG970T, DW-SG720T, DW-SG520W, DW-SG520T  DW-FG720L, DW-FG720S, DW-FG720W, DW-FG520S, DW-FG520L, DW-FG520W

LAVAVAJILLAS DE TAMAÑO COMPLETO

INSTALLATION GUIDE DW5363PGBSL, DW5343TGBSL, DW5343TGBWQ, DW5363PGBWQ  DW-BG970B, DW-BG580B, DW-BG770B

LAVAVAJILLAS DE TAMAÑO COMPLETO

INSTALLATION GUIDE DW-UG971T, DW-UG971T, DW-UG971T, DW-UG971T, DW-UG971T, DW-UG971T, DW-UG971T   DW-FN320T, DW-FN310T, DW-FN320W, DW-FN310W, DW60H6050FS, DW60H6050FW, DW60H5050FS, DW60H5050FW, DW60H3010FW

LAVAVAJILLAS DE TAMAÑO COMPLETO

INSTALLATION GUIDE DW80H9970US, DW80H9950US   DW80H9930US
