MANUAL DE USUARIO SAN 400 INDESIT

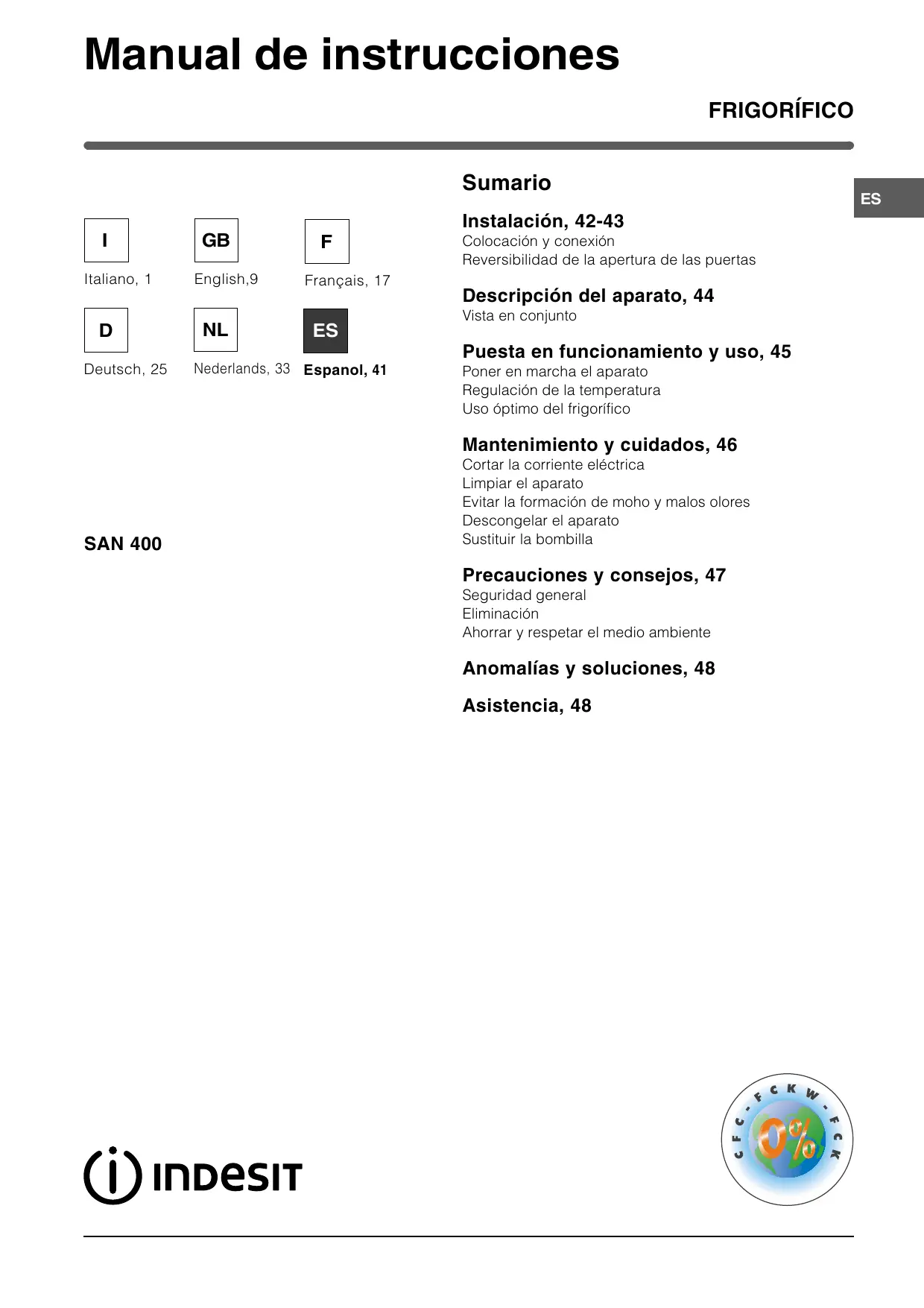

Groente en fruit Boter en margarine Manual de instrucciones FRIGORÍFICO Sumario Italiano, 1

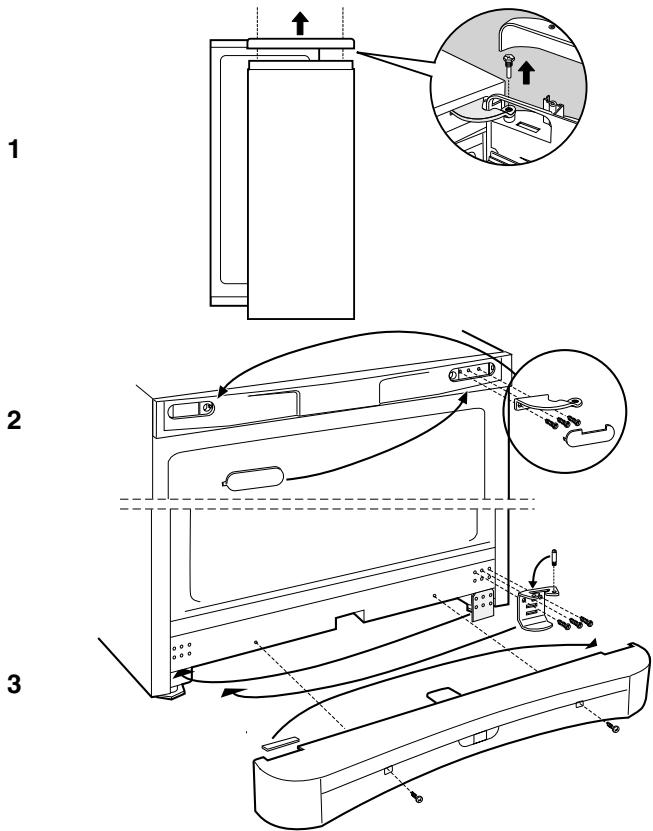

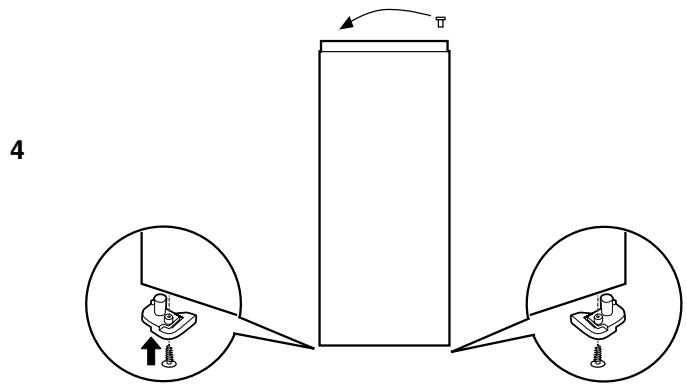

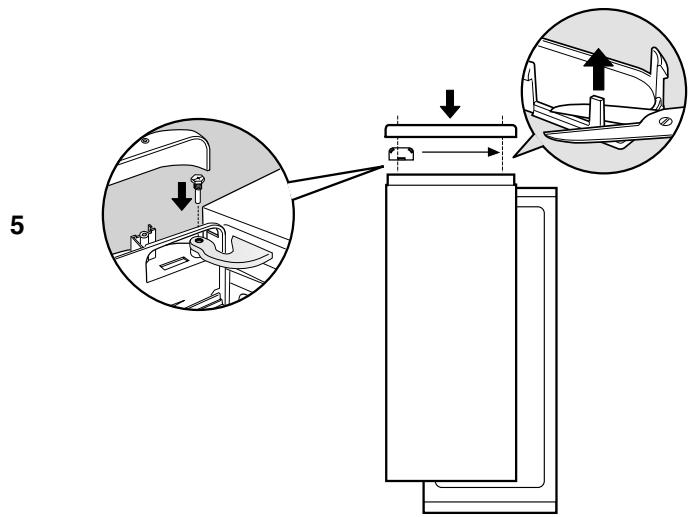

Nederlands, 33 Espanol, 41 Instalación, 42-43 Colocación y conexión Reversibilidad de la apertura de las puertas Descripción del aparato, 44 Vista en conjunto Puesta en funcionamiento y uso, 45 Poner en marcha el aparato Regulación de la temperatura Uso óptimo del frigorífico Mantenimiento y cuidados, 46 SAN 400 Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla Precauciones y consejos, 47 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Anomalías y soluciones, 48 Asistencia, 48

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad. Reversibilidad de la apertura de las puertas

Colocación y conexión Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el

compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior

del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz

solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la

pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los

desniveles atornillando o desatornillando las patas delanteras. Conexión eléctrica Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
• el enchufe sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Abrazadera de estabilidad ATENCIÓN: Para evitar que el refrigerador esté inclinado hacia delante, debe ser mantenido en su posición por la abrazadera de estabilidad suministrada. Esto es responsabilidad del cliente.

1. Coloque el refrigerador en el lugar por Ud. elegido.

2. Mirando de frente al refrigerador, marque la posición de

3. Desplace el refrigerador para poder acceder a la pared

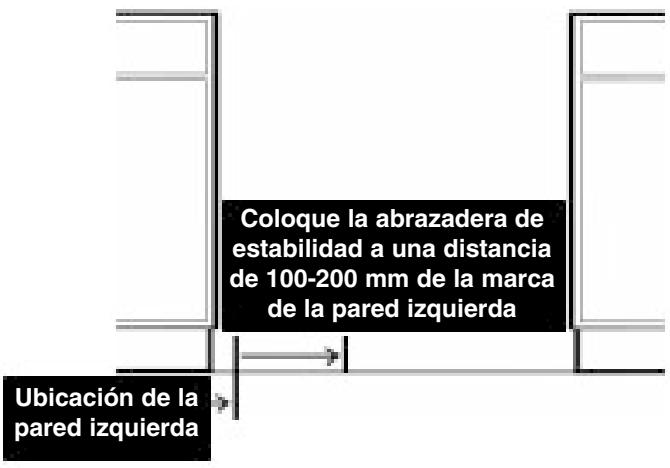

4. Para no perjudicar a los componentes en la placa de

fijación del compresor, la abrazadera de estabilidad se debe colocar en el piso a 100-200 mm. a la derecha de la marca de la pared izquierda.

5. Marque y realice los orificios de fijación con el taladro,

luego introduzca los elementos de fijación apropiados para sostener la abrazadera.

6. Coloque con cautela el refrigerador.

Verifique que la placa de soporte del compresor esté fijada a la abrazadera de estabilidad. La abrazadera de estabilidad está fijada al piso o a la pared en la parte posterior del refrigerador y se engancha en la placa de soporte del refrigerador. La abrazadera de estabilidad se debe instalar sólidamente según las instrucciones indicadas en este manual ANTES de utilizar el refrigerador. Nota: El refrigerador es pesado, por lo tanto, es necesario ser cauteloso durante su desplazamiento. Coloque la abrazadera de estabilidad a una distancia de 100-200 mm de la marca de la pared izquierda Ubicación de la pared izquierda

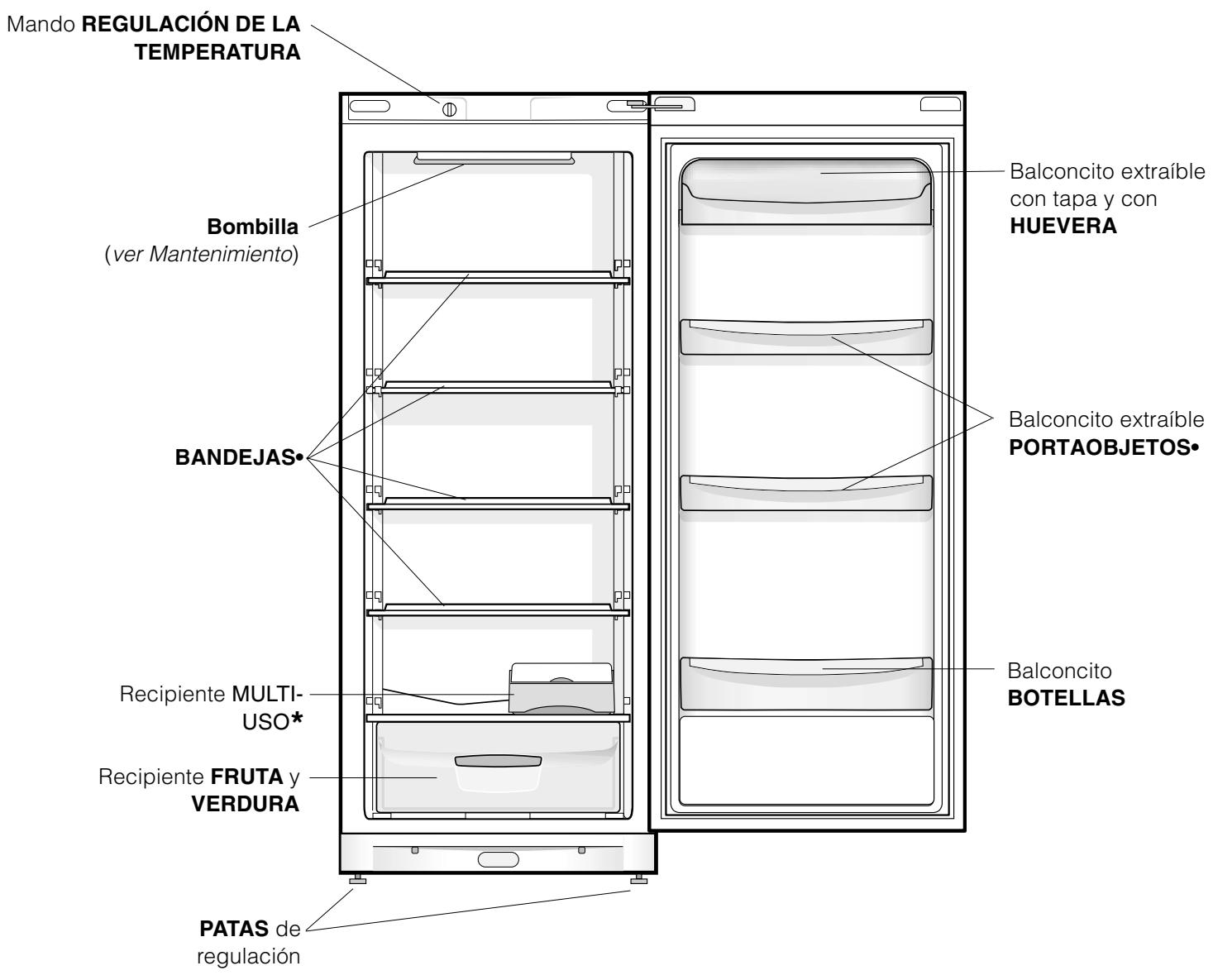

Descripción del aparato

Vista de conjunto Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas. Mando REGULACIÓN DE LA TEMPERATURA Bombilla (ver Mantenimiento) BANDEJAS• PATAS de regulación • La cantidad y/o su ubicación pueden variar.

• Se encuentra solo en algunos modelos.

Balconcito extraíble con tapa y con HUEVERA Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique

que se encienda la lámpara de iluminación interna.

2. Gire el mando de REGULACIÓN DE LA

TEMPERATURA hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico. Regulación de la temperatura La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato. = menos frío = más frío Se aconseja, en todo caso, poner una posición media. Para aumentar el espacio disponible y mejorar el aspecto estético, este aparato posee la “parte refrigerante” ubicada en el interior de la pared posterior del compartimento frigorífico. Durante el funcionamiento, dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El frigorífico está trabajando de forma normal. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática). En los aparatos estáticos el aire circula de modo natural: el más frío tiende a descender porque es más pesado. He aquí como colocar los alimentos: Alimento Ubicación en el refrigerador Carne y pescado limpio Sobre los recipientes para fruta y verdura Sobre los recipientes para fruta y verdura Quesos frescos Alimentos cocidos En cualquier bandeja En cualquier bandeja Fruta y verdura En los recipientes para fruta y verdura Huevos En el balconcito correspondiente Mantequilla y margarina Botellas, bebidas, leche En el balconcito correspondiente En el balconcito correspondiente BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completamentes.

Recipiente MULTI-USO: se utiliza para conservar por mucho tiempo distintos alimentos (por ejemplo embutidos); evita también que se formen olores en el frigorífico. Uso óptimo del frigorífico

• Para regular la temperatura utilice el mando de REGULACIÓN DE LA TEMPERATURA (ver Descripción).
• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes (ver Precauciones y consejos).
• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.
• No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensación.

Mantenimiento y cuidados

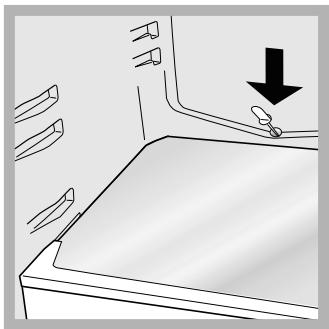

Cortar la corriente eléctrica Descongelar el aparato Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición (aparato apagado) para eliminar todo contacto eléctrico. ! Respete las instrucciones que se dan a continuación. No acelere el proceso de descongelación con dispositivos o herramientas eléctricas o mecánicas que no sean la rasqueta suministrada con el aparato, porque se podría dañar el circuito refrigerante. Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.
• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.
• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media. Evitar la formación de moho y malos olores
• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas. El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente. Sustituir la bombilla Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25W).

• Si se debe apagar el aparato por un largo período, limpie su interior y deje la puerta abierta.

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Este equipamiento es conforme con las siguientes Directivas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 2002/96/CE. Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.
• Atención: no dañe el circuito refrigerante
• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.
• No toque las piezas refrigerantes internas: podría quemarse o herirse.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición (aparato apagado) para eliminar todo contacto eléctrico.
• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
• Atención: no utilice dispositivos o herramientas eléctricas o mecánicas que no sean la rasqueta suministrada con el aparato, en el interior de los compartimentos.
• No introduzca en su boca cubitos apenas extraídos del congelador. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente
• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.
• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.
• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.
• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

• No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta.
• Los embalajes no son juguetes para los niños.

Anomalías y soluciones Asistencia

04/2006 Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. Anomalías: Posibles causas / Solución: La lámpara de iluminación interna no se enciende.

• El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente. El frigorífico y el congelador enfrían poco.

• La puerta no cierran bien o las juntas están dañadas.
• La puerta se abren demasiado frecuentemente.
• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.
• El frigorífico se han llenado excesivamente. En el frigorífico los alimentos se congelan.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.
• Los alimentos están en contacto con la pared posterior. El ventilador AIR no gira.

• La puerta del frigorífico está abierta
• El sistema AIR se activa automáticamente sólo cuando es necesario restablecer las condiciones óptimas en el interior del compartimento frigorífico. El motor funciona continuamente.

• La puerta no está bien cerrada o se abre continuamente.
• La temperatura del ambiente externo es muy alta. El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar plano (ver Instalación).
• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.
• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua

• Se trata del funcionamiento normal del producto. En el fondo del frigorífico hay agua.

• El orificio de descarga del agua está obstruído (ver Mantenimiento). Asistencia Antes de llamar al Servicio de Asistencia Técnica:
• Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).
• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se, chamar o Centro de Assistência Técnica mais próximo. número de modelo Comunique:
• el modelo de la máquina (Mod.)

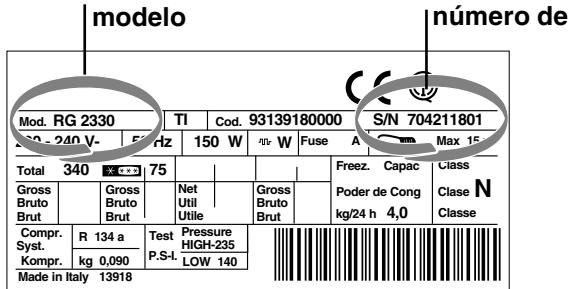

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda. Mod. RG 2330

220 - 240 V-

50 Hz Cod. 150 W No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.
