BEDIENUNGSANLEITUNG SAN 400 INDESIT

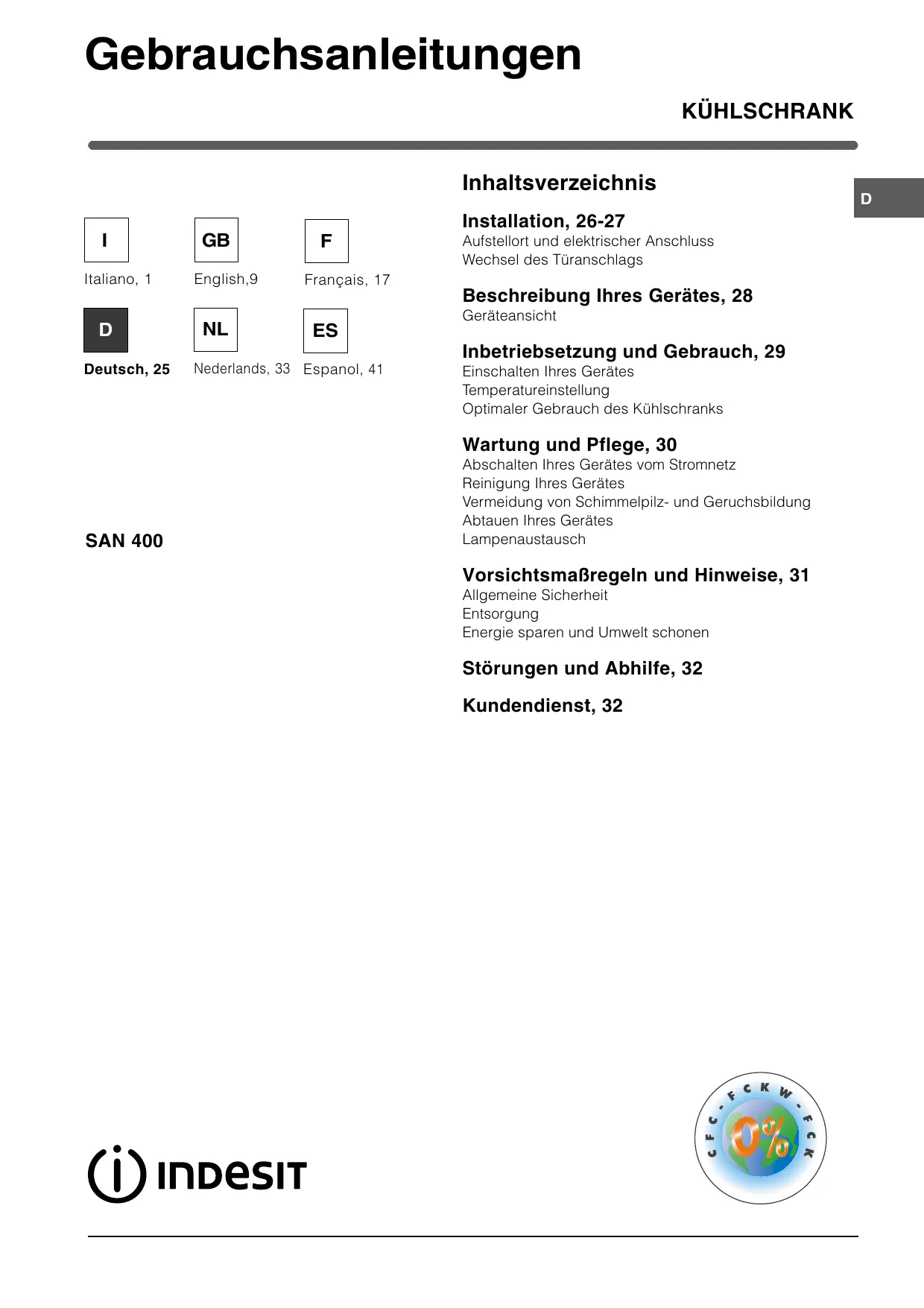

Gebrauchsanleitungen KÜHLSCHRANK Inhaltsverzeichnis Italiano, 1

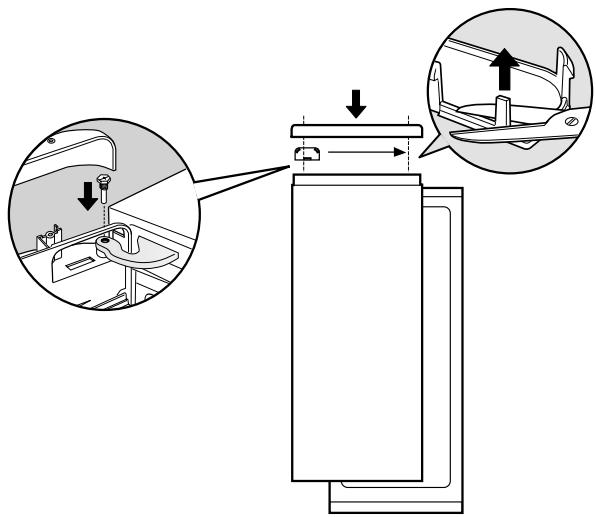

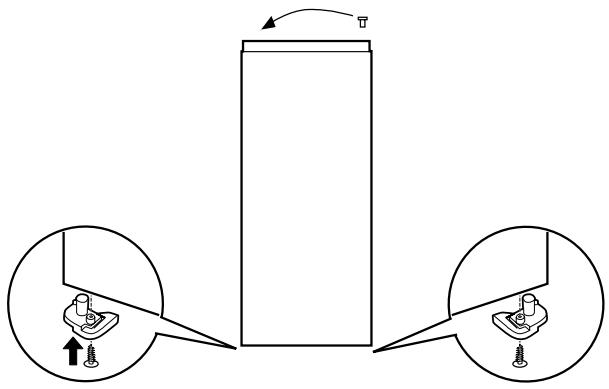

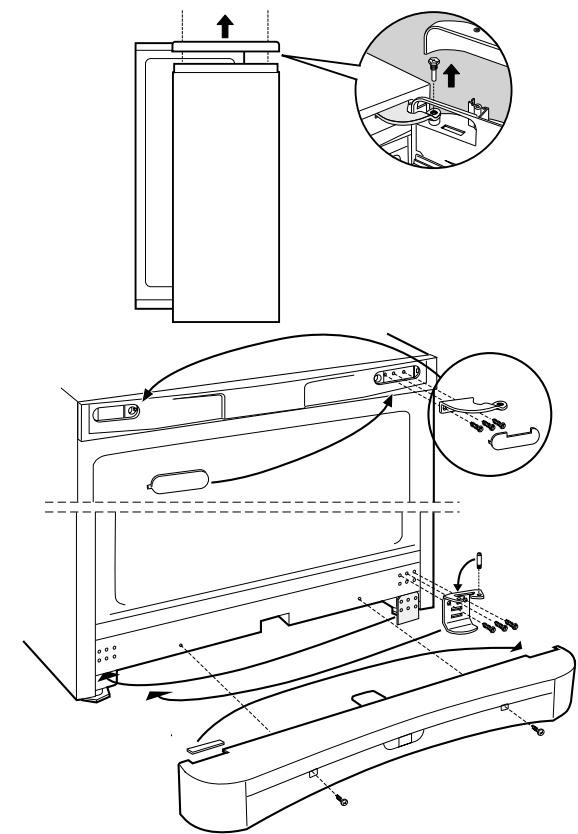

Nederlands, 33 Espanol, 41 Installation, 26-27 Aufstellort und elektrischer Anschluss Wechsel des Türanschlags Beschreibung Ihres Gerätes, 28 Geräteansicht Inbetriebsetzung und Gebrauch, 29 Einschalten Ihres Gerätes Temperatureinstellung Optimaler Gebrauch des Kühlschranks Wartung und Pflege, 30 SAN 400 Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Vermeidung von Schimmelpilz- und Geruchsbildung Abtauen Ihres Gerätes Lampenaustausch Vorsichtsmaßregeln und Hinweise, 31 Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen Störungen und Abhilfe, 32 Kundendienst, 32

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Wechsel des Türanschlags

Aufstellort und elektrischer Anschluss Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen

2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw.

abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen

3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des

Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.

4. Stellen Sie das Gerät fern von Wärmequellen auf

(Sonnenlicht, Elektroherd).

4. Zur Einhaltung eines optimalen Abstandes des Gerätes

von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes.

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.

2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen

Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus. Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);
• die Netzspannung den auf dem Typenschild (befindlich in der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen. ! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein. ! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Stabilitätsstütze ACHTUNG: Die Stabilitätsstütze muss dazu verwendet werden, ein Kippen des Kühlschranks nach vorn verhindern zu können. Der Kunde ist für eine korrekte Installation dieser Stütze verantwortlich.

1. Den Kühlschrank am gewünschten Standort

2. Die Position der linken Platte (von der KühlschrankVorderseite aus gesehen) markieren.

3. Den Kühlschrank weit genug herausziehen, damit die

Rückwand gut erreicht werden kann.

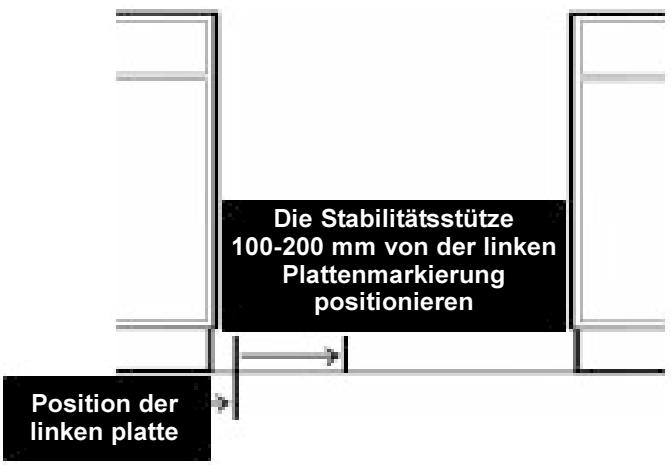

4. Damit keine Komponenten auf der KompressorMontageplatte versperrt werden, muss die

Stabilitätsstütze zwischen 100 und 200 mm rechts der linken Plattenmarkierung positioniert werden.

5. Die befestigungslöcher markieren und bohren und

geeignete Befestigungsvorrichtungen zur Sicherung der Stütze verwenden.

6. Den Kühlschrank vorsichtig wieder an seinem

ursprünglichen Standort positionieren. Dabei sicherstellen, dass die Kompressor-Montageplatte sicher in der Stabilitätsstütze positioniert ist. Die Stabilitätsstütze wird zur Sicherung des Kühlschranks mit der Kompressor-Montageplatte verbunden und kann entweder am Boden oder an der Wand hinten am Kühlschrank installiert werden. Die Stabilitätsstütze muss VOR Verwendung des Kühlschranks gemäß den nachfolgenden Anweisungen sicher angebracht werden. Die Stabilitätsstütze 100-200 mm von der linken Plattenmarkierung positionieren Hinweis: Aufgrund seines Gewichts ist beim Verschieben/Bewegen des Kühlschranks orsicht geboten Position der linken platte

Beschreibung Ihres Gerätes

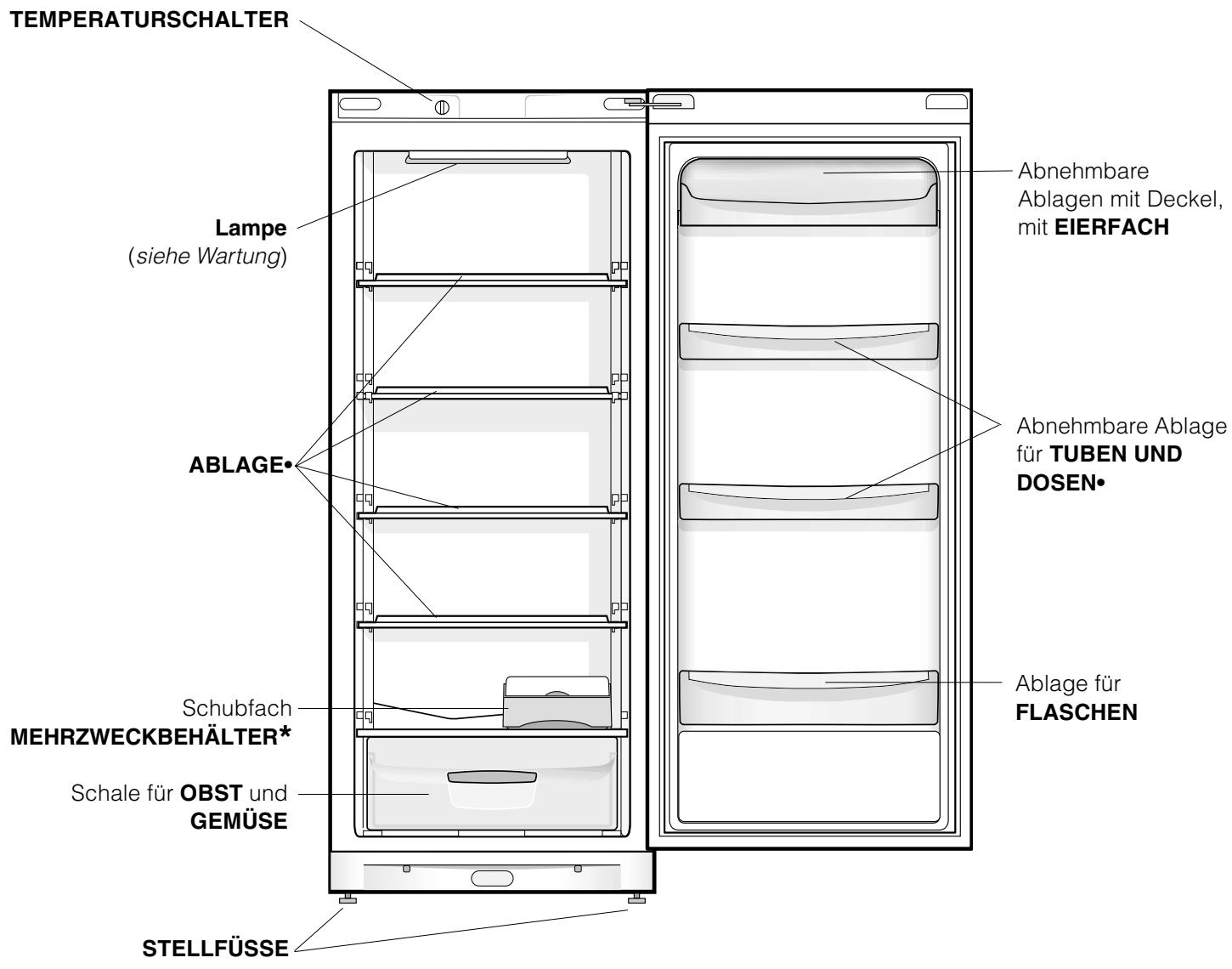

Geräteansicht Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite. TEMPERATURSCHALTER Lampe (siehe Wartung) ABLAGE• Schubfach MEHRZWECKBEHÄLTER* Schale für OBST und GEMÜSE STELLFÜSSE • Unterschiedliche Anzahl und Platzierung.

• Nicht bei allen Modellen.

Abnehmbare Ablagen mit Deckel, mit EIERFACH Abnehmbare Ablage für TUBEN UND DOSEN• Ablage für FLASCHEN Inbetriebsetzung und Gebrauch Einschalten Ihres Gerätes ! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (siehe Installation). ! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und

stellen Sie sicher, dass sich die Innenbeleuchtung einschaltet.

2. Drehen Sie den TEMPERATURSCHALTER auf einen

mittleren Wert. Nach einigen Stunden können die Lebensmittel in den Kühlschrank eingeräumt werden. Temperatureinstellung Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters. = höchste Temperatur = kälteste Temperatur Lebensmittel Lagerplatz im Kühlschrank Fleisch und gesäuberter Fisch Im Fach oberhalb der Obst- und Gemüseschale Im Fach oberhalb der Obst- und Gemüseschale Frischkäse Gekochte Speisen In jedem beliebigen Fach Salami, Toastbrot, Schokolade In jedem beliebigen Fach Obst und Gemüse In der Obst- und Gemüseschale Eier Im entsprechenden Türbord Butter und Margarine Flaschen, Getränke, Milch

Im entsprechenden Türbord Im entsprechenden Türbord ABLAGEN: glattflächig oder in Gitterform. Sie können herausgezogen und dank entsprechender Führungen (siehe Abbildung), höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen. Es empfiehlt sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kühlteils ein Rückwandverdampfer integriert. Dieser ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet völlig normal. Schubfach MEHRZWECKBEHÄLTER: Zur längeren Lagerung unterschiedlichster Lebensmittel (z.B. Wurstwaren), unangenehme Geruchsbildung im Kühlschrank wird so vermieden. Beides ist ganz normal. Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut). Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein (siehe Beschreibung). Optimaler Gebrauch des Kühlschranks

• Legen Sie nur abgekühlte, höchstenfalls lauwarme, niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).
• Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

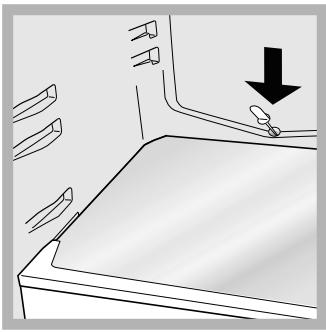

Abschalten Ihres Gerätes vom Stromnetz Abtauen Ihres Gerätes Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genügt nicht, den Temperaturschalter auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen. ! Verfahren Sie hierzu wie nachstehend beschrieben. Beschleunigen Sie den Abtauvorgang bitte nicht durch Einsatz von elektrischen oder mechanischen Vorrichtungen oder Werkzeugen, sondern verwenden Sie hierzu nur den mitgelieferten Schaber, der Kältekreis könnte sonst beschädigt werden. Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
• Das Zubehör kann herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.
• Auf der Geräterückseite könnte sich Staub ablagern. Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zu haben. Vermeidung von Schimmelpilz- und Geruchsbildung
• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen. Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine kleine Ablauföffnung (siehe Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann. Lampenaustausch Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben. Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(15 W oder 25 W).

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EGRichtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen. - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. - 2002/96/CE. Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.
• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Achtung: Der Kältekreis darf nicht beschädigt werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genügt nicht, das Gerät durch Drücken (für länger als 2 Sekunden) der ON/OFF-Taste auszuschalten, um jeglichen Stromkontakt auszuschließen.
• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Gefriergutfächer bitte nur den mitgelieferten Schaber. Der Einsatz anderer Werkzeuge oder Elektrogeräte, die nicht ausdrücklich vom Hersteller empfohlen wurden, ist absolut zu vermeiden. Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne” auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen
• Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
• Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.
• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät, sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Halten Sie die Dichtungen stets effizient und sauber, damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (siehe Wartung).

• Eiswürfel nicht sofort in den Mund nehmen.
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Auf keinen Fall dürfen sie sich auf die Gefrierzonenschalen setzen, oder sich an die Tür hängen.
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Störungen und Abhilfe Kundendienst

04/2006 Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Mögliche Ursachen / Abhilfe: Die Innenbeleuchtung schaltet nicht ein.

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall. Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
• Das Kühlgut kommt mit der Rückwand in Berührung. Das AIR-Lüfterrad dreht sich nicht.

• Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.
• Die Umgebungstemperatur ist sehr hoch. Der Motor läuft ununterbrochen.

• Die Kühlschranktür ist nicht geschlossen.
• Das AIR-System setzt sich nur dann automatisch in Betrieb, wenn eine Wiederherstellung der optimalen Betriebsbedingungen in der Kühlzone erforderlich ist. Das Betriebsgeräusch ist zu stark.

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.
• Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal. An der Kühlzonen-Rückwand bildet sich Reif oder Wassertropfen.

• Es handelt es sich um die normale Funktionsweise des Produkts. Auf dem Boden des Kühlschranks steht Wasser.

• Die Tauwasserablauföffnung ist verstopft (siehe Wartung). Die Tür schließen nicht gut bzw. die Dichtungen sind verschlissen. Die Tür werden zu oft geöffnet. Der TEMPERATURSCHALTER ist nicht richtig eingestellt. Der Kühlschrank wurde zu sehr beladen. Kundendienst Bevor Sie sich an den Kundendienst wenden:
• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit: Modell Modellnummer Geben Sie bitte Folgendes an:
• das Gerätemodell (Mod.)

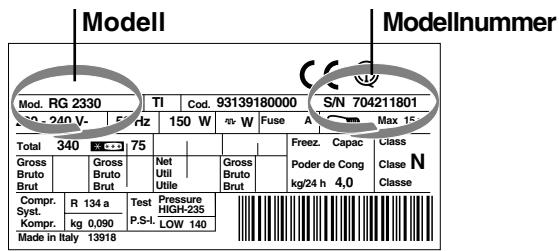

• die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links). Mod. RG 2330

Classe Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.
