ZHC6846XA - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana decorativa de pared
Marca	Zanussi
Modelo	ZHC6846XA
Ancho	60 cm
Profundidad	50 cm
Altura	75-115 cm (telescópica)
Peso	12 kg
Alimentación	220-240 V, 50 Hz
Potencia del motor	200 W
Iluminación	2 LED de 3 W cada una
Número de velocidades	3 + boost
Caudal de aire máximo	650 m³/h
Nivel sonoro	55 dB (velocidad máxima)
Tipo de control	Panel táctil
Filtro de grasa	Aluminio lavable
Filtro de carbón	Opcional, recargable
Funciones	Extracción o recirculación
Mantenimiento	Limpiar el filtro de grasa cada mes
Seguridad	Apagado automático después de 4 horas
Índice de reparabilidad	8/10
Piezas de repuesto disponibles	Filtros, bombillas, mando a distancia
Garantía	2 años

Preguntas frecuentes - ZHC6846XA ZANUSSI

¿Cómo instalar la campana ZHC6846XA?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la pared soporta el peso y respete las distancias de seguridad respecto a la cocción (65 cm mínimo para una cocina eléctrica, 75 cm para gas). Fije el soporte mural, conecte el circuito de evacuación o instale el filtro de carbón para el modo recirculación.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa de aluminio son lavables en el lavavajillas o a mano con agua caliente y jabón. Límpielos cada mes para mantener la eficacia. Séquelos completamente antes de volver a colocarlos.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 3 a 6 meses según el uso. No es lavable. Utilice un filtro recomendado por Zanussi para garantizar el rendimiento.

¿La campana es ruidosa?

El nivel sonoro varía según la velocidad: aproximadamente 45 dB en velocidad 1, 55 dB en velocidad 3. En modo boost, el ruido puede alcanzar 62 dB. Para reducir el ruido, verifique que los filtros estén limpios y que la instalación sea estable.

¿Cómo cambiar la iluminación LED?

Los LED están integrados y deben ser reemplazados por un técnico autorizado. Si la iluminación no funciona, póngase en contacto con el servicio postventa de Zanussi.

¿Puedo usar la campana en modo recirculación?

Sí, la campana puede funcionar en modo recirculación. Debe instalar un filtro de carbón (no incluido) y dirigir el aire hacia la habitación. No es necesario el conducto de evacuación.

¿Qué hacer si la campana no se enciende?

Verifique la alimentación eléctrica y el disyuntor. Asegúrese de que el panel táctil no esté bloqueado. Si el problema persiste, contacte al servicio técnico.

¿Cómo ajustar el temporizador?

Presione la tecla de temporizador (reloj) para activar el apagado automático después de 15 minutos. La campana se apagará automáticamente. Puede cancelar presionando nuevamente la misma tecla.

¿Cuál es el caudal de aire máximo?

El caudal de aire máximo es de 650 m³/h en modo boost. En velocidad normal, es de 350 m³/h en velocidad 1 y 500 m³/h en velocidad 2.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (filtros, bombillas, mando a distancia) están disponibles en los distribuidores autorizados de Zanussi o en el sitio web oficial de la marca. Utilice siempre piezas originales.

MANUAL DE USUARIO ZHC6846XA ZANUSSI

⚠ INSTRUCCIONES DE SEGURIDAD

Precaución! Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.

Advertencia! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.

Los niños deben ser controlados para evitar que jueguen con el aparato.

Nunca utilizar la campana sin la parrilla correctamente montada!

La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

Precaución! Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo

. Coloque el material de embalaje en los contenedores adecuados para su reciclaje.

Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los

aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su ofi cina municipal.

USO

La campana está diseñada para ser utilizada

tanto en la forma de extracción

la forma fi ltrante de interior

INSTALACIÓN

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La distancia mínima entre la superfi cie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifi can una distancia mayor, hay que tenerlo en consideración.

MANTENIMIENTO

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los fi Itros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

¡Atención! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

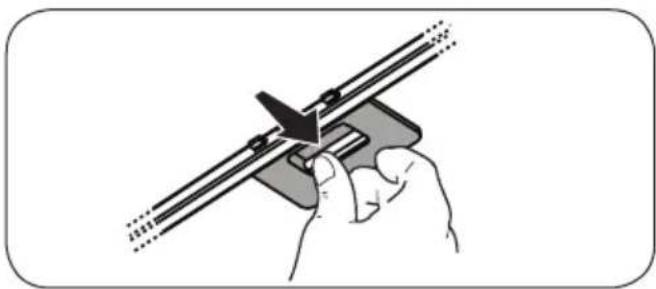

Filtro antigrasa - El fi ltro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el fi ltro antigrasa metálico puede desteñirse pero sus características de fi ltrado no cambian absolutamente.

Filtro al carbón activo - Type 20 LONG LIFE - Filtro al carbón activo lavable

El fi ltro al carbón puede lavarse cada dos meses con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el fi ltro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

Type 15 - Filtro al carbón activo NO lavable La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del fi ltro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse o reciclarse.

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

1. ON/OFF luces.

2. OFF motores.

3. • 1. • 1. Potencia de aspiración mínima (3), media (4), máxima (5).

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

ILUMINACIÓN

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas asegúrese de que esten frías.

Utilizar sólo lámparas halógenas con forma a vela ∅35mm E14 28W.
