TSX-B15 - Sistema de alta fidelidad YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema Hi-Fi compacto con reproductor de CD, radio FM y Bluetooth
Marca	Yamaha
Modelo	TSX-B15
Dimensiones (ancho x alto x fondo)	Aproximadamente 300 x 200 x 150 mm
Peso	Aproximadamente 2,5 kg
Alimentación	Red 230 V, 50 Hz
Consumo eléctrico	30 W (máx.)
Potencia de salida	2 x 15 W RMS
Reproductor de CD	Compatible con CD, CD-R/RW, MP3
Radio	FM (87,5 - 108 MHz) con RDS
Bluetooth	Versión 4.2, alcance 10 m
Entradas de audio	1 x USB (tipo A), 1 x Auxiliar (minijack de 3,5 mm)
Salida de auriculares	Minijack de 3,5 mm
Funciones adicionales	Temporizador, alarma, despertador progresivo, reloj
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar productos abrasivos o disolventes.
Seguridad	No exponer al agua, humedad o temperaturas extremas. No obstruir las ventilaciones.
Piezas de repuesto y reparabilidad	Contactar con un servicio autorizado de Yamaha para reparaciones. Piezas disponibles a través del servicio postventa.
Accesorios incluidos	Cable de alimentación, mando a distancia, antena FM

Preguntas frecuentes - TSX-B15 YAMAHA

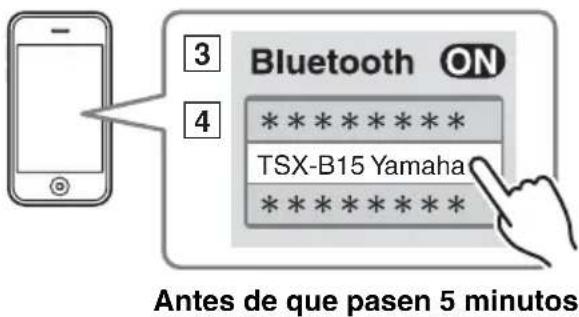

¿Cómo conectar mi smartphone por Bluetooth?

Active el Bluetooth en su smartphone y seleccione "Yamaha TSX-B15" en la lista de dispositivos. El código PIN es 0000 si se solicita.

¿Puedo reproducir archivos MP3 mediante USB?

Sí, conecte una memoria USB con archivos MP3 en el puerto USB frontal. Use los controles del dispositivo para navegar.

¿Cómo configurar la alarma?

Presione ALARM, ajuste la hora con las teclas +/- y luego seleccione la fuente (CD, radio, zumbador) y confirme.

La radio no capta estaciones, ¿qué hacer?

Asegúrese de que la antena FM esté correctamente desplegada. Realice una búsqueda automática manteniendo presionada la tecla TUNING.

¿Cómo cambiar entre las fuentes de audio?

Use la tecla FUNCTION o SOURCE para alternar entre CD, radio, Bluetooth, USB y Auxiliar.

¿Qué hacer si el CD no se reproduce?

Verifique que el disco no esté rayado o sucio. Límpielo con un paño suave desde el centro hacia los bordes. Pruebe con otro CD.

¿Cómo ajustar el temporizador de apagado?

Presione varias veces SLEEP hasta que la pantalla muestre la duración deseada (30, 60, 90 o 120 minutos). El dispositivo se apagará automáticamente.

¿Puedo usar el dispositivo con altavoces externos?

No, el TSX-B15 no tiene salida para altavoces externos. Use solo los altavoces integrados.

¿Qué significa el indicador rojo parpadeante?

El indicador rojo parpadeante indica un error o sobrecalentamiento. Apague el dispositivo, desconéctelo unos minutos y vuelva a conectarlo.

¿Cómo restablecer el dispositivo a los ajustes de fábrica?

Mantenga presionada la tecla POWER durante más de 5 segundos hasta que la pantalla parpadee. Se borrarán todos los ajustes.

MANUAL DE USUARIO TSX-B15 YAMAHA

MANUAL DE INSTRUCCIONES

- Explicación de símbolos gráficos

El símbolo del rayo con una flecha, en el interior de un triángulo equilátero, tiene la intención de alertar al usuario de la presencia en el interior del producto de “tensiones peligrosas”, sin aislamiento, y de una magnitud suficiente como para constituir un riesgo de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triángulo equilátero tiene como objeto alertar al usuario de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la literatura que acompaña al aparato.

IMPORTANTE

Anote el número de serie de esta unidad en el espacio a continuación.

MODELO:

Núm. de serie.:

El número de serie se encuentra en la parte posterior de la unidad. Guarde este Manual de instrucciones en un lugar seguro para su futura referencia.

3 Preste atención a todas las advertencias.

4 Siga todas las instrucciones.

5 No utilice este aparato cerca del agua.

6 Límpielo únicamente con un paño seco.

7 No tape las aberturas de ventilación. Instale el aparato siguiendo las instrucciones del fabricante.

8 No instale el aparato cerca de fuentes de calor, por ejemplo, radiadores, salidas de aire caliente, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.

9 No anule la seguridad de la clavija polarizada ni la de la clavija con conexión a tierra. Una clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija con conexión a tierra tiene dos patillas y una espiga de conexión a tierra. La patilla ancha y la espiga se proporcionan para su seguridad. Si la clavija que se proporciona no entra en su toma de corriente, consulte a un electricista para reemplazar la toma de corriente obsoleta.

10 Proteja el cable de alimentación para que nadie lo pise ni quede aplastado, especialmente en las clavijas, tomas de corriente y puntos por donde sale del aparato.

11 Utilice solamente los accesorios suministrados por el fabricante.

12 Utilice el aparato únicamente con el carrito, soporte, trípode, ménsula o mesa especificado por el fabricante, o que se vende con el propio aparato. Cuando utilice un carrito, tenga cuidado al mover la combinación del carrito y el aparato para evitar que se caiga y se estropee.

13 Desenchufe este aparato durante las tormentas eléctricas o cuando no lo utilice durante largos periodos de tiempo.

14 Solicite todos los trabajos de reparación solamente a personal cualificado. Las reparaciones serán necesarias cuando se haya dañado el aparato de cualquier forma: cuando se haya estropeado el cable o la clavija de alimentación, se hayan derramado líquidos o hayan caído objetos en el interior del aparato, cuando éste haya estado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando se haya caído.

Queremos que escuche toda la vida

Yamaha y el Grupo de Electrónica de Consumo de la Asociación de Industrias Electrónicas deseamos que saque el mejor partido a su equipo utilizándolo en un nivel seguro. Un nivel que permite que el sonido llegue alto y claro pero sin ser retumbante o con molestas distorsiones y, lo que es más importante, sin afectar a sus sensibles oídos. Dado que a menudo el daño auditivo como resultado de sonidos a alto volumen no se puede detectar hasta que es demasiado tarde, Yamaha y el Grupo de Electrónica de Consumo de la Asociación de Industrias Electrónicas le recomendamos que evite la exposición prolongada a niveles excesivos de volumen.

Información de la Comisión Federal de las Comunicaciones (FCC) (para los consumidores de EE. UU.)

1 AVISO IMPORTANTE: ¡NO MODIFIQUE ESTA UNIDAD!
Este producto, cuando se instale según se indica en las instrucciones que contiene este manual, satisface los requisitos de la FCC. Las modificaciones no aprobadas expresamente por Yamaha podrían invalidar la autoridad del usuario, concedida por la FCC, para usar el producto.
2 IMPORTANTE: Cuando conecte este producto con accesorios y/u otro producto, utilice únicamente cables con blindaje magnético de alta calidad. Se DEBEN utilizar el cable o cables que se suministran con este producto. Siga todas las instrucciones de instalación. El incumplimiento de las directivas podría invalidar la autorización que usted recibe de la FCC para utilizar este producto en los EE. UU.
3 NOTA: Este producto ha sido sometido a pruebas y se ha encontrado que cumple con los requisitos que aparecen en las reglas de la FCC, Sección 15, para dispositivos digitales de la Clase "B". El cumplimiento de estos requisitos le proporciona un nivel razonable de seguridad en cuanto a que el uso de este producto en un entorno residencial no tendrá como resultado interferencias negativas con otros dispositivos electrónicos. Este equipo genera/utiliza frecuencias de radio y, si no se instala y se utiliza de acuerdo con las instrucciones que se encuentran en el manual del usuario, podrían causar interferencias negativas en el funcionamiento de otros dispositivos electrónicos.

El cumplimiento de las reglas de la FCC no garantiza que no se producirán interferencias en todas las instalaciones. Si se descubre que este producto es la fuente de las interferencias, lo que se puede comprobar encendiendo y apagando el aparato, intente por favor eliminar el problema empleando una de las siguientes medidas:

Mueva a en un lugar distinto este producto o el dispositivo que se ve afectado por la interferencia.

Emplee tomas de corriente que estén en circuitos de diferente derivación (interruptor o fusible) o instale filtro(s) de la línea de corriente.

En caso de interferencias de radio o televisión, cambie de sitio o reoriente la antena. Si el conductor de la antena es una cinta conductora de 300 ohmios, cambie el conductor por un cable de tipo coaxial.

Si estas medidas de corrección no producen resultados satisfactorios, póngase por favor en contacto con el minorista local autorizado para distribuir este tipo de productos. Si no encuentra el vendedor adecuado, póngase en contacto con Yamaha Corporation of America A/V Division, 6600 Orangethorpe Avenue, Buena Park, CA 90620, EE.UU.

Las declaraciones anteriores ÚNICAMENTE conciernen a aquellos productos distribuidos por Yamaha Corporation of America o sus filiales.

PRECAUCIÓN FCC

Cualquier cambio o modificación no aprobado expresamente por la parte responsable de la compatibilidad anulará la autoridad del usuario de utilizar el equipo.

PARA CLIENTES EN CANADÁ

Para evitar una descarga eléctrica, asegúrese de hacer coincidir la hoja ancha del enchufe en la ranura ancha e insértelo por completo.

CAN ICES-3 (B)/NMB-3(B)

Este dispositivo cumple con el apartado 15 de las normas de la FCC y con el apartado RSSGen de las Normas IC.

Su funcionamiento está sujeto a las siguientes dos condiciones: 1) este dispositivo no puede causar interferencias nocivas; y 2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan provocar un funcionamiento indeseado.

AVISO

Este dispositivo ha superado satisfactoriamente las pruebas para comprobar los límites de los dispositivos digitales de clase B, según el apartado 15 de las normas de la FCC. Estos límites están pensados para ofrecer un nivel suficiente de protección contra las interferencias perjudiciales en instalaciones residenciales.

Este dispositivo genera, utiliza y emite energía de radiofrecuencia y si no se instala y se utiliza con arreglo a las instrucciones, puede provocar interferencias peligrosas en las comunicaciones por radio. No obstante, es posible que en una instalación concreta se produzcan interferencias. Si este equipo provoca interferencias peligrosas en la recepción de televisión o radio, lo que puede comprobarse al apagar y encender el equipo, el usuario puede tratar de corregir las interferencias utilizando alguna de las recomendaciones siguientes:

- Cambie la orientación o la posición de la antena de recepción.

– Aleje el equipo del receptor.
- Conecte el equipo a una toma de un circuito diferente del circuito al que está conectado el receptor.
- Consulte con su distribuidor o con un técnico especializado en radio o televisión.

Este dispositivo cumple con los límites de exposición a radiaciones de la FCC/IC establecidos para los equipos no controlados y también con las normas de exposición a energía de radiofrecuencia (RF) de la FCC definidas y con el apartado RSS-102 de las normas de exposición a radiofrecuencia (RF) de IC. Este equipo emite unos niveles muy bajos de energía RF, que se consideran aceptables sin una evaluación de la exposición máxima permitida (MPE). Sin embargo, es recomendable que se instale y utilice dejando una distancia mínima de 20 cm entre el radiador y el cuerpo de una persona.

Este transmisor no puede colocarse junto a otra antena o transmisor ni utilizarse de forma simultánea con otra antena o transmisor.

PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE UTILIZAR ESTE APARATO

1 Para asegurar el mejor rendimiento de este aparato, lea atentamente este manual. Y luego guárdelo en un lugar seguro para poder consultarlo en el futuro en caso de ser necesario.

2 Instale esta unidad en un lugar bien ventilado, fresco, seco y limpio, alejado de la luz directa del sol, fuentes de calor, vibración, polvo, humedad y frío. Para una adecuada ventilación, permita que el equipo tenga el siguiente espacio libre mínimo:

Arriba: 15 cm

Atrás: 10 cm

A los lados: 10 cm

3 Coloque este aparato lejos de otros aparatos eléctricos, motores o transformadores, para evitar así los ruidos de zumbido.

4 No exponga este aparato a cambios bruscos de temperaturas, del frío al calor, ni lo coloque en lugares muy húmedos (una habitación con deshumidificador, por ejemplo), para impedir así que se forme condensación en su interior, lo que podría causar una descarga eléctrica, un incendio, daños en el aparato y/o lesiones a las personas.

5 Evite instalar este aparato en un lugar donde puedan caerle encima objetos extraños y/o donde quede expuesto al goteo o a la salpicadura de líquidos. Encima de este aparato no ponga:

- Otros componentes, porque pueden causar daños y/o decoloración en la superficie de este aparato.

- Objetos con fuego (velas, por ejemplo), porque pueden causar un incendio, daños en el aparato y/o lesiones a las personas.

- Recipientes con líquidos, porque pueden caerse y derramar el líquido, causando descargas eléctricas al usuario y/o dañando el aparato.

6 No tape este aparato con un periódico, mantel, cortina, etc. para no impedir el escape del calor. Si aumenta la temperatura en el interior del aparato, esto puede causar un incendio, daños en el aparato y/o lesiones a las personas.

7 No enchufe este aparato a una toma de corriente hasta después de haber terminado todas las conexiones.

8 No ponga el aparato al revés. Podría recalentarse y posiblemente causar daños.

9 No utilice una fuerza excesiva con los conmutadores, los controles y/o los cables.

10 Cuando desconecte el cable de alimentación de la toma de corriente, sujete la clavija y tire de ella; no tire del propio cable.

11 No limpie este aparato con disolventes químicos porque podría estropear el acabado. Utilice un paño limpio y seco para limpiar el aparato.

12 Utilice solamente la tensión especificada en este aparato. Utilizar el aparato con una tensión superior a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a las personas. Yamaha no se hará responsable de ningún daño debido al uso de este aparato con una tensión diferente de la especificada.

13 Para impedir daños debidos a relámpagos, desconecte el cable de alimentación y antenas externas de la toma de corriente durante una tormenta eléctrica.

14 No intente modificar ni arreglar este aparato. Póngase en contacto con el personal de servicio Yamaha cualificado cuando necesite realizar alguna reparación. La caja no deberá abrirse nunca por ninguna razón.
15 Cuando no piense utilizar este aparato durante mucho tiempo (cuando se ausente de casa por vacaciones, por ejemplo) desconecte el cable de alimentación de la toma de corriente.
16 Asegúrese de leer la sección “SOLUCIÓN DE PROBLEMAS” antes de dar por concluido que su aparato está averiado.
17 Antes de trasladar este aparato, pulse para activar el sistema y, a continuación, desconecte el cable de alimentación CA de la toma de corriente.
18 La condensación se formará cuando cambie de repente la temperatura ambiental. Desconecte en este caso el cable de alimentación de la toma de corriente y no utilice el aparato.
19 El aparato se calentará cuando la utilice durante mucho tiempo. Desactive el sistema y, a continuación, no utilice la unidad para dejar que se enfríe.
20 Instale este aparato cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación.
21 Asegúrese de utilizar el adaptador de CA suministrado con esta unidad. La utilización de un adaptador de CA diferente del suministrado puede causar un incendio o daños en esta unidad.

Este aparato no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia aparato esté apagada con En este estado, este aparato ha sido diseñada para que consuma un cantidad de corriente muy pequeña.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

• Los altavoces de esta unidad utilizan imanes. No coloque objetos sensibles al magnetismo, como televisores con tubo de rayos catódicos, relojes, tarjetas de crédito, disquetes etc., encima o al lado de esta unidad.
• Si se instala la unidad demasiado cerca de un televisor con tubo de rayos catódicos, la calidad del color podría verse perjudicada. En este caso, aleje el sistema del televisor.

No utilice esta unidad a menos de 22 cm de personas que tengan implantado un marcapasos o un defribilador.

Las ondas de radio pueden afectar a los dispositivos médicos electrónicos.

No utilice esta unidad cerca de dispositivos médicos o en el interior de instalaciones médicas.

CONTENIDO

NOMBRES DE LAS PARTES Y SUS FUNCIONES .... 2

FUNCIONES BÁSICAS......4

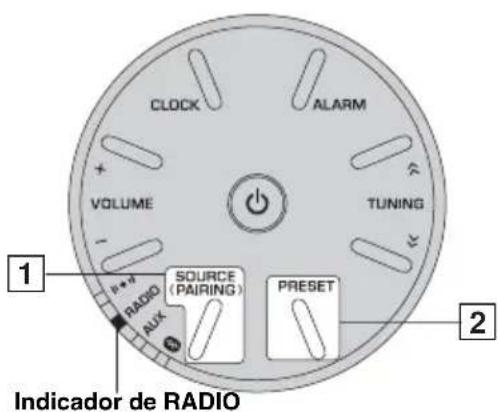

ESCUCHAR EMISORAS DE RADIO....6

ESCUCHAR MÚSICA DE UN DISPOSITIVO Bluetooth 7

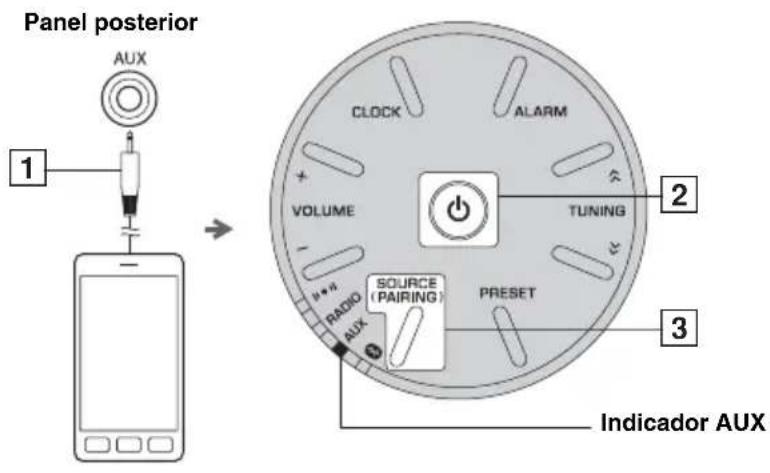

ESCUCHAR FUENTES EXTERNAS....10

CARGA CON EL PUERTO USB 10

SOLUCIÓN DE PROBLEMAS....11

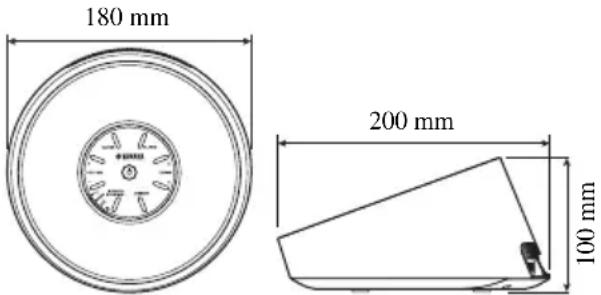

ESPECIFICACIONES....13

■Características

- Reproducción de dispositivos Bluetooth, radio FM y dispositivos externos con un conector AUX.

- Configuración de alarmas usando una radio FM.

- Suministro de alimentación a smartphones, tabletas, etc. a través del puerto USB del panel posterior.

- Sonido de una gran riqueza gracias a un altavoz personalizado de gama completa de 5 cm y DSP (procesador de señal digital) de Yamaha.

- Mejora de los agudos y mayor intensidad de los medios/bajos, incluso al reproducir una fuente de audio comprimida, como MP3, etc. (Music Enhancer)

• INote precauciones que deben seguirse para usar la unidad y limitaciones de sus funciones.
• Indica explicaciones adicionales para un mejor uso.

■Accesorios suministrados

Adaptador de CA Antena de FM

NOMBRES DE LAS PARTES Y SUS FUNCIONES

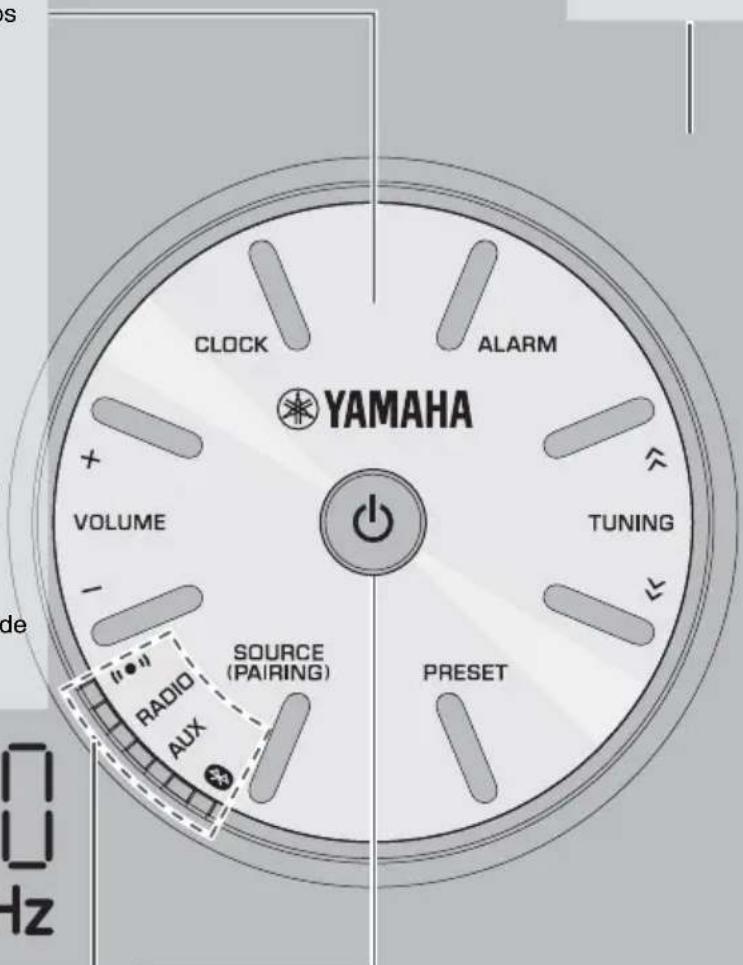

Panel superior

①VOLUME

Controla el volumen. Al ajustar el volumen, el nivel de volumen se muestra en el visor durante unos instantes.

②CLOCK

Permite configurar el reloj ( página 4).

③ ALARM

Permite configurar la alarma ( page 4).

④ TUNING

Permite ajustar la hora o la frecuencia de radio (v ^5 página 4, 6).

⑤PRESET

Permite almacenar hasta cinco emisoras de radio FM favoritas ( page 6).

⑥SOURCE (PAIRING)

Permite seleccionar una fuente de entrada entre las opciones (Bluetooth), AUX o RADIO.

⑦ Visor

⑨ Rejilla ( page 3 )

⑧Indicadores

(1 ● 1) (Alarma): se ilumina cuando la función de alarma está activada (r ^2 página 4).

RADIO: se ilumina cuando la radio está seleccionada como fuente de entrada ( page 6).

AUX: se ilumina cuando AUX está seleccionada como fuente de entrada ( page 10).

(Bluetooth): se ilumina cuando (✗) Bluetooth está seleccionado como fuente de entrada o durante el emparejamiento/conexión Bluetooth (✗: página 7, 9).

⑩

Púlselo para encender el sistema o acceder al modo de espera.

Modo de espera Eco

• Esto puede reducir el consumo de energía. Mantenga pulsado durante más de 3 segundos para poner el sistema en modo de ahorro de energía. Se apagarán todos los indicadores y el visor, y no podrán utilizarse las operaciones Bluetooth, la reproducción de audio ni los botones excepto Para cancelar el modo de espera Eco, pulse
• La función de alarma también está disponible en el modo de espera y en el modo de espera Eco.

Reposo automático (c) página 5)

- Esta unidad tiene una función que activa automáticamente el modo de espera cuando no se recibe ninguna señal de audio de un dispositivo conectado o cuando el dispositivo conectado reproduce contenidos a un volumen bajo durante un periodo determinado (unos 20 minutos).

Función de atenuación

Pulse CLOCK varias veces para configurar el brillo del visor y los indicadores.

3 (máximo brillo) 2 1 (mínimo brillo)

Precaución

La rejilla está colocada en este producto para proteger los altavoces.

• Como la tela de la rejilla está hecha de un material frágil, es fácil que sufra daños. Evite tocarla con un objeto afilado.
• No sobrecargue la tela de la rejilla. En caso de carga excesiva, perderá su forma original y sufrirá desperfectos. Este deterioro puede causar daños en los altavoces. Tenga mucho cuidado al manipular la tela de la rejilla.

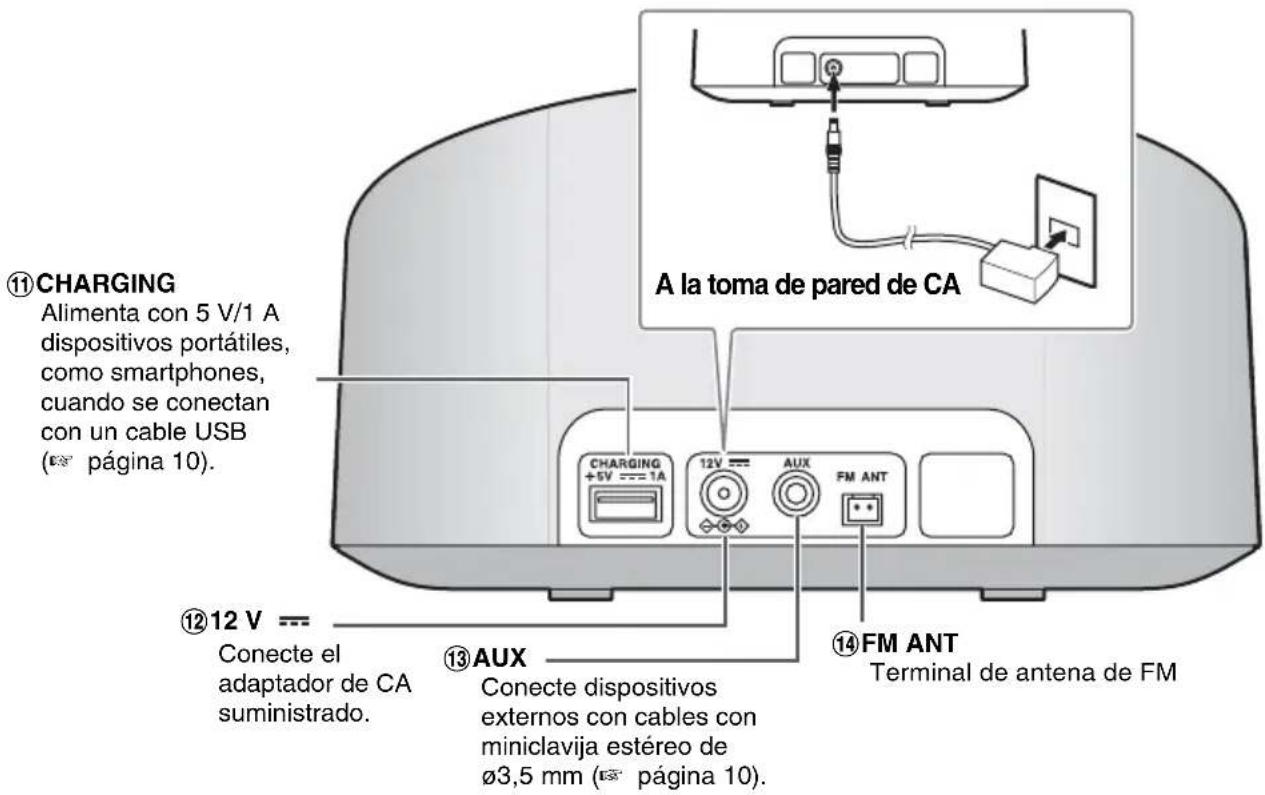

Panel posterior

Conexión de la antena de FM

1

2

1 Conecte la antena suministrada a la unidad.
②Coloque la antena en la posición en la que reciba mejor señal.

Nota

• Asegúrese de extender la antena tal y como muestra la ilustración.
• Si la recepción FM es mala, cambie la altura o la dirección de la antena, o bien cambie la unidad de sitio.

Precaución

Si escucha una emisora de radio FM mientras se realiza la carga USB, es posible que cierto ruido interfiera con la recepción de radio. En ese caso, desconecte el cable USB de la unidad.

FUNCIONES BÁSICAS

Ajuste del reloj

1 Mantenga pulsado CLOCK durante más de 2 segundos. El visor parpadeará.

2 Ajuste la hora con TUNING.

Si mantiene pulsado TUNING, los números avanzan rápidamente.

3 Pulse CLOCK.

Si desea salir del modo de ajuste del reloj, pulse ⏻.

Si pulsa PRESET en el paso 2, puede seleccionar el método usado para indicar la hora (12 horas/24 horas).

Nota

El ajuste del tiempo se pierde aproximadamente una semana después de desenchufar la unidad.

Ajuste de la alarma

Esta unidad puede reproducir la radio y emitir pitidos a la hora programada.

■Ajuste de la hora y del sonido

Nota

Si pulsa ALARM para finalizar la configuración de la alarma sin haber modificado la hora de la alarma ni el volumen, se cancelará el modo de configuración de la alarma pero no se activará la alarma.

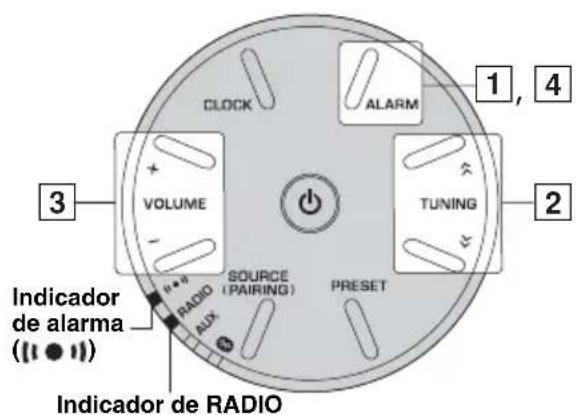

1 Mantenga pulsado ALARM durante más de 2 segundos. El indicador de alarma ( ) el indicador de RADIO y el visor parpadearán.

2 Ajuste la hora de alarma con TUNING.

3 Ajuste el volumen de la alarma con VOLUME.

Se muestra el nivel de volumen.

4 Pulse ALARM.

La alarma está programada y el indicador de alarma (1) enjulmina.

- Esta unidad solo dispone de un tipo de alarma, concretamente, con radio y pitidos. - La radio se enciende 3 minutos antes de la hora de alarma y los pitidos empiezan a la hora de alarma.

■Activación/Desactivación de la alarma

Pulse ALARM.

Cuando la alarma está activada, el indicador de alarma (l) y el indicador de RADIO se iluminan y la hora de alarma se muestra durante unos instantes.

Operaciones durante la reproducción del sonido de la alarma

A la hora ajustada, se reproduce el sonido de la alarma. Durante la reproducción, las siguientes operaciones son posibles.

■Detención del sonido de la alarma

Pulse ALARM o ⏻

• A menos que usted detenga la alarma, la alarma se detiene automáticamente después de 60 minutos.
• Cuando detiene la alarma, el ajuste de tiempo y otras configuraciones se guardan para poder utilizarlos otra vez.
• Pulse cualquier botón excepto ALARM y dina vez para detener los pitidos y dos veces para detener la fuente de radio (función de repetición). 4 minutos después de detener la fuente de radio, empezará a reanudarse la reproducción y cuando haya pasado otro minuto volverán a escucharse los pitidos.
• Si la función de repetición está activada, la pantalla, el indicador de alarma (Myelindicador RADIO parpadean.

Reposo automático

El sistema accede automáticamente al modo de espera en las siguientes situaciones:

• No se recibe ninguna señal de audio de un dispositivo conectado o el dispositivo conectado reproduce contenidos a un volumen bajo durante un periodo determinado (unos 20 minutos).
• Si no se ha realizado ninguna operación durante más de 8 horas mientras se está reproduciendo música o sin ninguna reproducción en curso.
• Desconecte la conexión Bluetooth desde el dispositivo Bluetooth.

ESCUCHAR EMISORAS DE RADIO

Sintonización de emisoras de radio

① Pulse SOURCE para seleccionar RADIO.

Se iluminará el indicador RADIO.

2 Para la sintonización automática, mantenga pulsado TUNING.

Para la sintonización manual, pulse TUNING varias veces.

Nota

Si sintoniza una emisora de radio manualmente, el sonido es monoaural.

Presintonización de emisoras de radio

Es posible almacenar hasta cinco emisoras de radio FM favoritas con la función de presintonización.

① Pulse TUNING para seleccionar una emisora de radio favorita.

Se mostrará la frecuencia de radio durante unos instantes.

2 Mantenga pulsado PRESET durante más de 2 segundos.

Aparecerá el número de memoria en el visor y parpadeará.

3 Pulse PRESET para seleccionar el número de memoria en el que desea guardar la emisora.

El número de memorización se muestra de la siguiente forma:

P1 → P2 → P3 → P4 → P5 → P1

4 Mantenga pulsado PRESET durante más de 2 segundos para completar la operación.

Selección de emisoras de radio presintonizadas

① Pulse SOURCE para seleccionar RADIO.

Se iluminará el indicador RADIO.

2 Pulse PRESET varias veces para seleccionar la emisora de radio memorizada.

ESCUCHAR MÚSICA DE UN DISPOSITIVO Bluetooth

Esta unidad está equipada con Bluetooth. Puede disfrutar de la reproducción de música de forma inalámbrica desde un dispositivo Bluetooth (smartphone, reproductor de audio digital, etc.). Consulte también el manual de instrucciones del dispositivo Bluetooth.

Instalación

Instale la unidad en un lugar estable y tenga en cuenta lo siguiente:

• No coloque la unidad sobre superficies de acero o sobre placas de metal.
• No cubra la unidad con un paño, etc.
• Coloque la unidad en la misma habitación en la que se encuentre el dispositivo con el que quiere intercambiar las señales (smartphone compatible con el perfil Bluetooth A2DP, reproductor de audio digital, etc.) a una distancia recta y directa de 10 m.
• Asegúrese de que no hay obstáculos entre la unidad y el dispositivo Bluetooth.

Emparejamiento de esta unidad con el dispositivo Bluetooth

¿Qué es el emparejamiento?

El emparejamiento es un proceso que registra el dispositivo de comunicación (en adelante, “el dispositivo conectado”) con esta unidad. Deberá llevar a cabo la operación de emparejamiento la primera vez que utilice el dispositivo Bluetooth con esta unidad o si se eliminan los ajustes de emparejamiento. Una vez finalizado el emparejamiento, la próxima vez que conecte el componente será mucho más rápido y sencillo, incluso si ha desconectado la conexión Bluetooth. Si no logra llevar a cabo el emparejamiento, consulte “Bluetooth” en “SOLUCIÓN DE PROBLEMAS” ( página 12).

Nota

• Esta unidad puede emparejarse con un máximo de cuatro dispositivos. Cuando el proceso de emparejamiento se realiza correctamente con un quinto dispositivo, se borran los datos de emparejamiento del dispositivo que se ha conectado hace más tiempo a la unidad.
• Si la unidad está conectada mediante Bluetooth a otro dispositivo, mantenga pulsado SOURCE para finalizar la conexión Bluetooth antes de llevar a cabo el proceso de emparejamiento.

■Emparejamiento (Registro)

- Si utiliza un iPhone/iPad/iPod touch

1 Encienda el sistema.
2 Mantenga pulsado SOURCE durante más de 2 segundos para acceder al modo de emparejamiento.
- El modo de emparejamiento dura 5 minutos.
- En el modo de emparejamiento, el indicador Bluetooth (se ilumina de color naranja y azul alternativamente.

3 En el iPhone/iPad/iPod touch, active [Ajustes] → [Bluetooth].
La lista de conexiones Bluetooth aparecerá en [Dispositivos].
(Este procedimiento o visualización puede variar en función del iPhone/iPad/iPod touch.)
4 En la lista de conexiones Bluetooth del dispositivo conectado, seleccione esta unidad (TSX-B15 Yamaha).
- Cuando haya finalizado el proceso de emparejamiento, en la pantalla del iPhone/iPad/iPod touch aparecerá el mensaje “Conectado”.
- El indicador Bluetooth ( ) se iluminará de color azul.

- Si utiliza otros dispositivos distintos de iPhone/iPad/iPod touch

Antes de que pasen 5 minutos

3 Realice el emparejamiento Bluetooth en el dispositivo conectado.
Para obtener más información, consulte el manual de uso del dispositivo conectado.
4 En la lista de conexiones Bluetooth del dispositivo conectado, seleccione esta unidad (TSX-B15 Yamaha).
Cuando el emparejamiento haya terminado, el indicador Bluetooth (se iluminará de color azul.

Si el sistema le pide una contraseña, introduzca los números "0000".

Nota

Compruebe que ha terminado el proceso de emparejamiento en el dispositivo conectado. Si hay algún problema durante el proceso de emparejamiento, vuelva a empezar desde el paso 2. Para obtener más información, consulte el manual de instrucciones del dispositivo conectado.

Escuchar un dispositivo Bluetooth

1 Pulse SOURCE para seleccionar Ⓧ (Bluetooth).
2 Conecte esta unidad y el dispositivo conectado a través de Bluetooth.
3 Reproduzca música desde su dispositivo conectado.

Nota

Tenga cuidado para que el ajuste de volumen de la unidad no sea demasiado alto. Recomendamos que ajuste el volumen en el dispositivo conectado.

• Si el sistema se encuentra en el modo de espera y conecta un dispositivo Bluetooth a la unidad, el sistema se encenderá automáticamente.
• Si desconecta la conexión Bluetooth desde el dispositivo conectado, el sistema accederá al modo de espera.

Conectar un dispositivo ya emparejado a través de Bluetooth

Una vez concluido el proceso de emparejamiento de un dispositivo, conectarlo a través de Bluetooth en sucesivas ocasiones será muy sencillo.

■Conexión desde esta unidad

Pulse SOURCE para seleccionar ⚙ (Bluetooth).

El indicador Bluetooth (se iluminará de color naranja.

Esta unidad buscará el último dispositivo al que se ha conectado a través de Bluetooth y, a continuación, establecerá una conexión (primero debe activar el ajuste Bluetooth en el dispositivo conectado).

Una vez establecida la conexión Bluetooth, el indicador Bluetooth (✗) se iluminará de color azul.

Nota

Yamaha no garantiza todas las conexiones entre esta unidad y el dispositivo Bluetooth.

■Conexión desde el dispositivo conectado

1 En los ajustes Bluetooth del dispositivo conectado, active Bluetooth.
2 En la lista de conexiones Bluetooth del dispositivo conectado, seleccione esta unidad (TSX-B15 Yamaha).

Se establecerá la conexión Bluetooth y el indicador Bluetooth (*) se iluminará de color azul.

Nota

No se pueden establecer conexiones Bluetooth desde el dispositivo conectado si esta unidad se encuentra en el modo de espera Eco. Debe encender el sistema.

Desconexión de una conexión Bluetooth

Si lleva a cabo cualquiera de las siguientes operaciones mientras se establece una conexión Bluetooth, se desconectará la conexión Bluetooth.

• Mantiene pulsado SOURCE durante más de 2 segundos.
• Pulsa SOURCE para seleccionar una fuente de reproducción distinta de 📄 (Bluetooth).
• Pulsa para acceder al modo de espera.
• Desconecta la conexión Bluetooth desde el dispositivo Bluetooth.

ESCUCHAR FUENTES EXTERNAS

1 Conecte el dispositivo de audio portátil al terminal AUX mediante un cable con miniclavija de 3,5 mm disponible en tiendas.

Nota

Baje el volumen de la unidad y el del dispositivo de audio portátil antes de realizar la conexión.

2 Encienda el sistema.

3 Pulse SOURCE para seleccionar AUX como fuente de reproducción. Se iluminará el indicador AUX.

4 Inicie la reproducción en el dispositivo de audio portátil conectado.

CARGA CON EL PUERTO USB

Si conecta un dispositivo portátil, como un smartphone o una tablet, al puerto USB de esta unidad, el dispositivo conectado se cargará (se admite 5 V/1 A de alimentación máxima).

Antes de realizar la conexión, tenga preparado un cable USB compatible con el dispositivo portátil y confirme que el dispositivo se puede cargar a través de una conexión USB. Además, lea la documentación incluida con el dispositivo portátil.

1 Conecte el dispositivo portátil al puerto USB de esta unidad con un cable USB disponible en tiendas. La carga se inicia automáticamente.

2 Desconecte el cable USB de la unidad una vez finalizada la carga. Compruebe el estado de carga del dispositivo portátil.

Nota

- El puerto USB solo sirve para carga, no para conexiones. El puerto USB no permite reproducir audio.

- Algunos dispositivos portátiles no se pueden cargar con este método.

- En el modo de espera Eco, la alimentación se interrumpe y la función de carga no está disponible.

- Esta unidad no funciona como almacenamiento de memoria.

- Yamaha no se hará responsable de cualquier daño producido en el dispositivo portátil o pérdida de datos durante el uso de esta unidad.

- Desconecte el cable USB inmediatamente después de finalizar la carga, ya que una vez concluida la carga, el dispositivo conectado sigue recibiendo corriente.

SOLUCIÓN DE PROBLEMAS

Consulte la tabla inferior si la unidad no funciona correctamente. Si el problema no aparece en la siguiente lista o las instrucciones siguientes no le ayudan, pulse para acceder al modo de espera, desconecte el cable de alimentación y póngase en contacto con el centro de servicio o distribuidor de Yamaha más cercano.

General

Problema Causa Solución
Los altavoces no suenan.	Es posible que el volumen esté ajustado al mínimo.	Ajuste el nivel del volumen.
	Es posible que la fuente no sea la correcta.	Seleccione la fuente correcta.
	La unidad está configurando la alarma.	Pulse ALARM para finalizar la configuración de la alarma.
El sonido se apaga de repente.	La función Reposo automático está activada.	Encienda el sistema y reproduzca la fuente de nuevo.
	Como el dispositivo conectado reproduce los contenidos a un volumen muy bajo, se ha activado la función Reposo automático.	Suba el volumen del dispositivo conectado.
Suenan chasquidos, suena distorsionado o hay un sonido anormal.	El volumen de la fuente de entrada es excesivo o el volumen de esta unidad es excesivo.	Ajuste el volumen con VOLUME.
La unidad no funciona correctamente.	Es posible que la unidad haya recibido una fuerte descarga eléctrica, como por ejemplo, de un rayo o excesiva electricidad estática, o es posible que se haya caído el suministro eléctrico.	Pulse ∅ara acceder al modo de espera y desconecte el cable de alimentación. Espere unos 30 segundos, vuelva a conectar el cable de alimentación y encienda el sistema.
El sistema se enciende pero inmediatamente se apaga.	Es posible que el cable de alimentación esté conectado indebidamente.	Asegúrese de que el cable de alimentación está conectado a la toma de corriente de pared con firmeza.
	Es posible que la unidad haya recibido una fuerte descarga eléctrica, como por ejemplo, de un rayo o excesiva electricidad estática.	Desconecte el cable de alimentación. Espere unos 30 segundos, vuelva a conectar el cable de alimentación y encienda el sistema.
Un equipo de alta frecuencia o digital produce ruido.	Es posible que la unidad esté situada demasiado cerca del equipo de alta frecuencia o digital.	Aleje la unidad del equipo.
Se ha borrado el ajuste del reloj.	Se ha dejado la unidad más de una semana sin conexión al cable de alimentación de la toma de corriente de pared.	Conecte el cable de alimentación en la toma de corriente de pared con firmeza y ajuste de nuevo el reloj (✉ página 4).
El reloj parpadea.	La unidad está configurando las opciones CLOCK o ALARM.	Pulse ∅ara cancelar la configuración de CLOCK o ALARM.

Recepción de radio FM

Problema Causa Solución
Hay demasiado ruido durante la emisión estéreo.	Es posible que la emisora de radio que ha seleccionado se encuentre alejada de su zona, o que la recepción de ondas de radio sea muy débil en su zona.

Bluetooth

Problema Causa Solución
No se puede emparejar esta unidad con el dispositivo conectado.	El dispositivo conectado no es compatible con el perfil A2DP.	Solo puede emparejar dispositivos compatibles con el perfil A2DP.
	La clave de acceso del dispositivo conectado que desea emparejar con esta unidad es diferente de “0000”.	Utilice un dispositivo con una clave de acceso “0000”.
	Esta unidad y el dispositivo conectado están demasiado alejados.	Acerque el dispositivo conectado a esta unidad.
	Hay un dispositivo cerca (horno microondas, LAN inalámbrica, etc.) que emite señales en la banda de frecuencia de 2,4 GHz.	Aleje esta unidad del dispositivo que está emitiendo señales de frecuencia de radio.
	La unidad se encuentra en el modo de espera.	Encienda la unidad y realice el emparejamiento (¢) página 8).
	Hay otro dispositivo Bluetooth conectado.	Finalice la conexión Bluetooth actual y lleve a cabo el emparejamiento con el nuevo dispositivo.
No se puede establecer una conexión Bluetooth.	Esta unidad no está registrada en la lista de conexiones Bluetooth del dispositivo conectado.	Vuelva a realizar el proceso de emparejamiento (¢) página 7).
	La unidad se encuentra en el modo de espera Eco.	Encienda la unidad y, después, establezca una conexión Bluetooth (¢) página 9).
	Hay otro dispositivo Bluetooth conectado.	Finalice la conexión Bluetooth actual y establezca de nuevo una conexión Bluetooth con el mismo dispositivo.
	La función Bluetooth del dispositivo está desactivada.	Active la función Bluetooth del dispositivo.
	Se ha eliminado la información de emparejamiento.	Vuelva a realizar el emparejamiento (¢) página 7) Esta unidad puede emparcjarse con cuatro dispositivos. Si lo empareja con un quinto dispositivo, se borran los datos de emparejamiento del dispositivo con el que se ha conectado hace más tiempo.
		Borre cualquier historial de emparejamiento del TSX-B15 con iPhone/iPad/iPod touch y, a continuación, vuelva a emparejarlo con el TSX-B15 (¢) página 8).
No se emite ningún sonido o se interrumpe durante la reproducción.	La conexión Bluetooth de esta unidad con el dispositivo conectado está desconectada.	Vuelva a realizar el proceso de conexión Bluetooth (¢) página 9).
	Esta unidad y el dispositivo conectado están demasiado alejados.	Acerque el dispositivo conectado a esta unidad.
	Hay un dispositivo cerca (horno microondas, LAN inalámbrica, etc.) que emite señales en la banda de frecuencia de 2,4 GHz.	Aleje esta unidad del dispositivo que está emitiendo señales de frecuencia de radio.
	La función Bluetooth del dispositivo conectado está desactivada.	Active la función Bluetooth del dispositivo conectado.
	El dispositivo conectado no envía señales de audio Bluetooth a esta unidad.	Verifique que la función Bluetooth del dispositivo conectado esté ajustada correctamente.
	Esta unidad no está configurada en los ajustes de emparejamiento del dispositivo conectado.	Configure esta unidad en los ajustes de emparejamiento del dispositivo conectado.
	El volumen del dispositivo conectado está ajustado al mínimo.	Suba el nivel de volumen.
	El dispositivo conectado está conectado a más de dos altavoces Bluetooth y esta unidad (TSX-B15) no está seleccionada como dispositivo de reproducción.	Seleccione esta unidad como dispositivo de reproducción del dispositivo conectado.

Carga con el puerto USB

Problema Causa Solución
No es posible cargar el dispositivo USB portátil conectado.	Ha conectado a la unidad un dispositivo USB no compatible. El dispositivo USB no está conectado correctamente.	Pulse para acceder al modo de espera y vuelva a conectar el dispositivo USB a la unidad. Si esto no soluciona el problema, significa que el dispositivo USB no se puede cargar con esta unidad.

ESPECIFICACIONES

■SECCIÓN DEL REPRODUCTOR

AUX IN

- Conector de Entrada .... ESTÉREO I/D: 3,5 mm Minitoma ESTÉREO

■SECCIÓN DEL AMPLIFICADOR

- Unidad del transductor ....Transductor de gama completa de 5 cm × 2

■SECCIÓN Bluetooth

• Versión de Bluetooth ....Ver. 3.0
• Protocolos admitidos ......A2DP
• Códecs admitidos .... SBC
• Salida inalámbrica...... Bluetooth Clase 2
• Distancia máxima de comunicación ...... 10 m (sin obstrucciones)
• Protección de contenido admitido ...... Método SCMS-T

■SECCIÓN DEL SINTONIZADOR

- Intervalo de sintonización (FM) ...... 87,5 - 107,9 MHz

■SECCIÓN DEL CONECTOR DE CARGA

• Tipo de conector....USB tipo A
• Salida nominal....5 V/1 A

GENERALIDADES

• Alimentación.... 120 V CA, 60 Hz
• Consumo de energía eléctrica....11 W
• Consumo en modo de espera (visualización del reloj, Bluetooth listo para conexión)....1,0 W
• Consumo en modo de espera Eco ....0,2 W
• Tiempo de gestión de la alimentación (Auto Standby) .... Sin sonido: unos 20 minutos ....Sin operaciones: unas 8 horas
• Peso....0,9 kg
• Dimensiones

Las especificaciones están sujetas a cambios sin previo aviso.

Bluetooth

• Bluetooth es una tecnología para la comunicación inalámbrica entre dispositivos situados en un área de unos 10 metros que emplean la banda de frecuencia de 2,4 GHz, una banda que puede usarse sin licencia.
• Bluetooth es una marca registrada de Bluetooth SIG, y Yamaha la usa según un convenio de licencia.

Manejo de las comunicaciones Bluetooth

• La banda de 2,4 GHz usada por aparatos compatibles con Bluetooth es una banda de radio compartida por muchos equipos diferentes.
  Aunque los aparatos compatibles con Bluetooth usan una tecnología que minimiza la influencia de otros componentes que usan la misma banda de radio, tal influencia puede reducir la velocidad o la distancia de comunicación, y en algunos casos pueden hasta interrumpir las comunicaciones.
• La velocidad de transferencia de las señales y la distancia a la que se puede hacer la comunicación cambia según la distancia entre los aparatos de comunicación, la presencia de obstáculos, las condiciones de las ondas de radio y el tipo del equipo.

- Yamaha no garantiza todas las conexiones inalámbricas entre esta unidad y dispositivos compatibles con la función Bluetooth.

iPad, iPhone y iPod touch son marcas comerciales de Apple Inc. registradas en Estados Unidos y en otros países.

YAMAHA
