60.4503 - Estación meteorológica TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica
Marca	TFA
Modelo	60.4503
Pantalla	Pantalla LCD
Rango de medición interior (temperatura)	-10 °C a +50 °C
Rango de medición interior (humedad)	20 % a 95 % de humedad relativa
Rango de medición exterior (temperatura)	-40 °C a +60 °C
Rango de medición exterior (humedad)	20 % a 95 % de humedad relativa
Frecuencia de radio	868 MHz
Alcance (campo libre)	hasta 100 m
Alimentación estación base	2 pilas AA (1,5 V)
Alimentación sensor exterior	2 pilas AAA (1,5 V)
Dimensiones estación base	aprox. 100 x 100 x 20 mm
Dimensiones sensor exterior	aprox. 60 x 40 x 20 mm
Peso estación base	aprox. 150 g (sin pilas)
Peso sensor exterior	aprox. 50 g (sin pilas)
Funciones	Temperatura ambiente, humedad interior/exterior, valores máximos/mínimos, pronóstico del tiempo, reloj radiodirigido DCF, alarma, visualización de hora
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar limpiadores agresivos.
Instrucciones de seguridad	No cortocircuitar las pilas, mantener fuera del alcance de los niños, no sumergir el dispositivo en agua.
Piezas de repuesto y reparación	Reparaciones solo por personal autorizado. No se proporcionan piezas de repuesto por el fabricante.
Información general	Leer el manual de instrucciones antes de usar, uso conforme al propósito.

Preguntas frecuentes - 60.4503 TFA

¿Cómo conecto el sensor exterior con la estación base?

Inserte las pilas en el sensor exterior y colóquelo cerca de la estación base (aprox. 1 m). La estación base busca automáticamente la señal de radio. Tras una conexión exitosa, se mostrará la temperatura exterior. Si no se establece conexión, presione el botón CH en la estación base para iniciar una búsqueda manual.

¿Cómo cambio las pilas?

Retire el compartimento de las pilas en la parte posterior de la estación base o del sensor exterior. Inserte pilas nuevas AA (base) o AAA (sensor) y preste atención a la polaridad correcta. Cierre el compartimento y, si es necesario, inicie una nueva búsqueda del sensor exterior.

¿Por qué la estación base no muestra la temperatura exterior?

Posibles causas: el sensor exterior está demasiado lejos (alcance máximo 100 m en exteriores), las pilas están agotadas, o hay interferencias por metal u hormigón. Coloque el sensor más cerca de la estación base, cambie las pilas y realice una búsqueda manual (presione el botón CH).

¿Cómo configuro la hora manualmente?

Presione el botón SET durante aprox. 2 segundos hasta que parpadee la indicación de horas. Ajuste las horas con los botones + y -, presione SET nuevamente y repita el proceso para minutos, año, mes y día. Para salir del modo de configuración, presione SET nuevamente o espere unos segundos.

¿Qué significa el control por radio DCF?

La estación base recibe la señal horaria DCF77 de Fráncfort del Meno. Esta señal sincroniza la hora automáticamente con precisión de segundos. Si la recepción está interferida (p. ej., en sótanos), también puede ajustar la hora manualmente. Un símbolo de recepción DCF muestra el estado.

¿Cómo limpio la estación meteorológica?

Use un paño suave y seco para limpiar la carcasa. Si hay suciedad persistente, humedezca ligeramente. No use limpiadores que contengan alcohol o abrasivos, ya que pueden dañar la superficie.

¿Puedo colocar la estación meteorológica también en el exterior?

La estación base es solo para interiores. El sensor exterior es resistente a la intemperie y se puede montar en el exterior. Asegúrese de que el sensor esté protegido de la luz solar directa y la lluvia para garantizar mediciones precisas.

¿Qué precisión tienen las mediciones de temperatura y humedad?

La precisión es de ±1 °C (típica) para la temperatura y ±5 % (típica) para la humedad relativa. Los valores pueden variar ligeramente debido a influencias externas como sol directo, corrientes de aire o fuentes de calor cercanas.

¿Cómo configuro la alarma?

Presione el botón ALARM una vez para mostrar la hora de alarma. Mantenga presionado ALARM durante aprox. 3 segundos hasta que parpadeen las horas. Ajuste las horas con + y -, presione ALARM nuevamente y repita para los minutos. Presione ALARM de nuevo para confirmar.

¿Qué significan los símbolos meteorológicos en la pantalla?

La estación meteorológica muestra un pronóstico del tiempo para las próximas 12–24 horas basado en cambios de presión atmosférica. Símbolos: sol (estable), sol/nube (parcialmente nublado), nube (nublado), lluvia (precipitación). El pronóstico es una indicación de tendencias y no es 100 % fiable.

MANUAL DE USUARIO 60.4503 TFA

Instrucciones de uso

TFA

CE

Kat. Nr. 60.4503

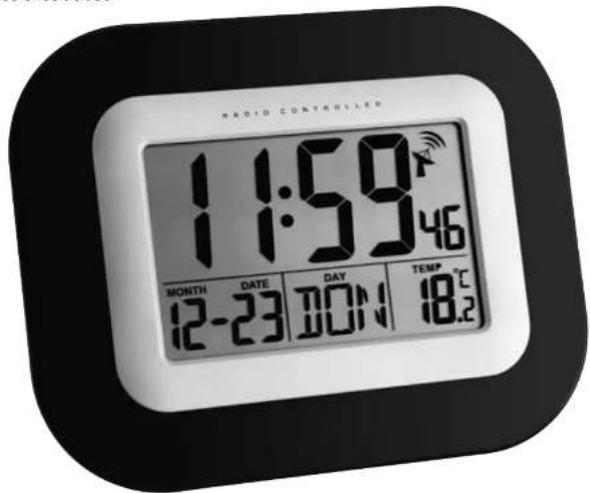

Reloj radiocontrolado con temperatura

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

- Lea detenidamente las instrucciones de uso.

De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibera consejos sobre cómo actuar en caso de averia.

- Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá sus derechos por vicios, prevista legalmente debido a un uso incorrecto.

* No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.

- Tenga en cuenta ante todo las advertencias de seguridad

- Guarde estas instrucciones de uso en un sitio seguro.

1. Entrega

• Reloj radiocontrolado

- Instrucciones de uso

1. Ámbito de aplicación y ventajas de su nuevo dispositivo

- Reloj radiocontrolado de alta precisión y posibilidad de ajuste manual

- Alarma con función snooze

- Sonido de alarma ascendente (crescendo)

- Calendario y día de semana (7 idiomas)

• Temperatura de interior

• Montaje de pared o sobremesa

1. Para su seguridad

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

- No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

¡Precaución! Riesgo de lesiones:

• Mantenga el dispositivo y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.
• Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

Reloj radiocontrolado con temperatura

¡Advertencias importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerio de la humedad.

5. Componentes

5.1 Teclas (Fig. 2)

A: Tesla SET

D: Tecla RESET

G: Tecla SNOOZE

B: Tecla ALARM

E: Tecía ▼

C: Tesla

F: Tecla WAVE

5.1 Cuerpo (Fig. 2)

J: Compartimiento de las pilas

6. Puesta en marcha

• Introduzca dos pilas nuevas (2 x 1,5 V AA) en el compartimiento de las pilas. Compruebe que la polaridad sea la correcta al introducir las pilas.
• Todos los segmentos LCD se iluminan durante 2 s.
• El aparato esta listo para funcionar.
• El rejoj inicia la recepción de la señal de radio para la hora y el símbolo de recepción DCF parpadea. Una vez que se ha recibido el código horario después de 3-5 minutos se muestra fija la torre del icono DCF-77 y la hora controlada por radio aparece.
• También puede comenzar la inicialización manualmente. Puíse la tecla WAVE. Pulse la tecla WAVE otra vez por finalizar la inicialización y el símbolo de recepción DCF desaparece.
• Si su reloj radio controlado no es capaz de recibir ninguna señal DCF (p. ej., debido a interferencias, distancia de transmisión, etc.), puede ajustar asimismo la hora manualmente. En tal caso el reloj funciona como un reloj normal de cuarzo (véase: Ajuste de la hora y calendario).

Recepción de la hora radiocontrolada:

La transmisión de la hora se realiza por medio de un reloj atómico de cesio radioeléctrico, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radio controlado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de horario de verano y invierno se produce automaticamente. La recepción depende básicamente de la situación geográfica. Normalmente en un radio de unos 1.500 km desde Frankfurt la transmisión no debería suponer ningún problema.

Siga por favor las indicaciones siguientes:

- Se recomlenda mantener una distancia de como mínimo 1,5 a 2 metros de los posibles aparatos perturbadores como son monitores de ordenadores y aparatos de televisión.

Reloj radiocontrolado con temperatura

• En construcciones de hormigón de acero (sátanos, edificación suplementaria), la señal recibida es evidentemente más débil. En casos extremos se aconseja de emplazar el aparato próximo a una ventana y/o girando intentar una mejor recepción.
• Por las noches las perturbaciones atmosféricas suelen ser reducidas y disponer de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.
• Su reloj radio controlado recibe la señal a la 1.00 en la mañana (5 tentativas).

7. Manejo

- Importante: Durante la recepción de la señal DCF no pueden manejarse las teclas.

- El aparato sale automáticamente del modo de ajuste si no se pulsa ninguna tecla durante más de 30 segundos. - Si mantiene pulsada la tecla ▲ o ▼ en el modo de ajuste, se modificará rápidamente.

7.1 Ajuste de la hora y calendario

• Mantenga pulsada la tecla SET durante 2 sec..

• 24 Hr parpadea sobre la pantalla.

- Con la tecla ▲ o ▼ podrá seleccionar el sistema de horario de 12 (AM o PM aparece en la pantalla) o 24 Hr.

- Pulse la tecla SET y puede cambiar sucesivamente al ajuste de la zona horaria (00 parpadea; ajuste -12/+12 h), las horas, los minutos, el año, el mes, el día y el idioma para el día de la semana y puede ajustar con la tecla ▲ o ▼.

- El ajuste de las zonas de tiempo es necesario cuando puede recibirse la señal DCF, la zona de tiempo es diferente de la hora DCF (por ejemplo: +1 = una hora luego).

- Idioma para el día de la semana: alemán (GER), inglés (ENG), italiano (ITA), francés (FRE), holandés (DUT), español (SPA) y danés (DAN).

- La recepción es buena será sobreescrito el tiempo ajustado manualmente y el símbolo de recepción DCF aparece.

7.2 Ajuste de la alarma

• Mantenga pulsada la tecla ALARM durante 2 seg.
• En la pantalla aparece 0:00 o la última regulación de la hora de alarma.
  • Las horas empiezan a parpadear.
• Pulse la tecla ▲ o ▼ para ajustar las horas.
• Confirme con la tecla ALARM.
• Introduzca del mismo modo los minutos.
• Confirme con la tecla ALARM.
• Para activaridesactivar la función de alarma, pulse la tecla ALARM.
• En la pantalla aparece o desaparece
• Cuando llega la hora de despertar, se genera un sonido de alarma cuva frecuencia y volumen aumentan lentamente.
• Finalizar la alarma con cualquier tecla o pulse la tecla SNOOZE.
• Si la función de snooze se encuentra activada. Zz y barpadea y el sonido de alarma se oegera durante 5 minutos.
• Pulse una tecla cualquiera para parar la función de snooze
• Si se interrumpe el alarma, el sonido de alarma se apaga automáticamente después de 2 minutos y se activará nuevamente a la misma hora de despertar.

Reloj radiocontrolado con temperatura

7.3 Indicación de temperatura

- Mediante la tecla ▼ puede elegir entre °C y °F como unidad de medida para la temperatura.

8. Cuidado y mantenimiento

- Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice medio abrasivo ni disolventes!

- Extraiga las pilas si no va a usar el dispositivo por un largo periodo de tiempo.

- Mantenga el dispositivo en un lugar seco.

8.1 Cambio de las pilas

- Cambie las pilas cuando la pantalla este más débil.

- Abra el compartimiento de las pilas y introduzca dos pilas nuevas 1,5 V AA.

- Asegúrese que las pilas esten colocadas con la polaridad correcta.

- Vuelva a cerrar el compartimiento de pila.

9. Averías

Problema Solución

Ninguna indicación en el dispositivo → Cambiar las pilas	→ Asegúrese que las pilas estén colocadas con la polaridad correcta
Ninguna recepción de DCF →	Pulse la tecla WAVE.→ Busque un nuevo lugar de instalación para el dispositivo→ Inserte las horas manualmente→ Intente la recepción de noche→ Élimine las fuentes de interferencia→ Vuelva a la puesta en marcha del dispositivo de acuerdo a las instrucciones
Indicación incorrecta	→ Pulse la tecla RESET con un objeto punzante→ Cambiar las pilas

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, dirijase al establecimiento donde adquirió el producto.

10. Eliminación

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados.

Las pilas y baterias no pueden desecharse en ningún caso junto con la basura doméstica.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado a bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son:

Cd=cadmio, Hg=mercurio, Pb=plomo

Reloj radiocontrolado con temperatura

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

1. Datos técnicos

Reloj radiocontrolado: DCF-77 (77,5 kHz)

Alimentación de tensión: Pilas 2 x 1,5 V AA (non incluidas)Utilice pilas alkalinas

Gama de medición temperatura: -10°C ...+60°C / +14 °F...+140 °F

Precisión: 0°C...+40°C ±1°C, si no ±2 °C

Indicación "LL": Temperatura es inferior a -10°CIndicación "HH": Temperatura es superior a +60°C

Dimensiones de cuerpo: 225 x 31 (72) x 180 mm

Peso: 287 g (sola dispositivo)

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificadas sin previo aviso. Los actuals datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dosimann declara que el tipo de equipo radioeléctrico 60.4503 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/servicerdownloadste

www.tfa-dostmann.de
