Tipo de producto	Videocámara
Marca	Sony
Modelo	DCR-SR21B
Medio de grabación	Disco duro interno de 80 GB, ranura para Memory Stick Duo
Sensor de imagen	CCD de 1/8 de pulgada, aprox. 1,0 megapíxeles
Zoom óptico	60x (óptico), 2000x (digital)
Pantalla LCD	Pantalla Clear Photo LCD Plus de 2,7 pulgadas (230K puntos)
Resolución de vídeo	Definición estándar (720x480)
Dimensiones (An x Al x Pr)	Aprox. 56 x 64 x 107 mm (sin protuberancias)
Peso	Aprox. 270 g (sin batería)
Fuente de alimentación	Batería recargable (serie InfoLITHIUM H) o adaptador de CA
Duración de la batería (típica)	Aprox. 95 minutos con batería NP-FH50
Funciones principales	Estabilización de imagen SteadyShot, Detección de rostros, Copia directa a DVD sin PC
Puertos de entrada/salida	USB 2.0, salida A/V, entrada CC, conector LANC
Mantenimiento	Limpiar el objetivo con un paño suave; evitar la humedad; mantener alejado de imanes
Seguridad	No desmontar; evitar caídas; usar solo baterías/cargadores especificados
Repuestos y reparabilidad	Póngase en contacto con los centros de servicio autorizados de Sony; algunas piezas disponibles en línea
Información general	Manual disponible para descarga gratuita en formato PDF en notice-facile.com

Preguntas frecuentes - DCR-SR21B SONY

¿Cómo transfiero vídeos desde la DCR-SR21B a mi ordenador?

Conecte la videocámara a su ordenador mediante el cable USB. El disco duro interno aparecerá como una unidad externa. Copie los archivos de vídeo (normalmente en formato MPEG2) y utilice software como PlayMemories Home o cualquier editor de vídeo para importarlos.

¿Qué tipo de batería utiliza la DCR-SR21B?

Utiliza una batería recargable de la serie InfoLITHIUM H, como la NP-FH50 o modelos compatibles. Utilice siempre baterías Sony originales para un rendimiento óptimo.

¿Cómo puedo grabar directamente a un DVD sin ordenador?

Conecte la videocámara a un grabador de DVD DVDirect compatible mediante USB, o use la función One Touch DVD Burn si está disponible. Siga las instrucciones en pantalla en el LCD de la videocámara.

¿Por qué no enciende mi videocámara?

Asegúrese de que la batería esté cargada e insertada correctamente. Intente conectar el adaptador de CA. Si aún no funciona, es posible que la batería necesite ser reemplazada. Consulte el manual para solucionar problemas.

¿Puedo usar tarjetas Memory Stick en esta videocámara?

Sí, la DCR-SR21B tiene una ranura para tarjetas Memory Stick Duo (no requiere velocidad PRO Duo). Puede grabar en la tarjeta o copiar archivos desde el disco duro.

¿Cómo elimino vídeos del disco duro?

En el modo de reproducción, seleccione el vídeo que desea eliminar, presione el botón DELETE (generalmente marcado con un ícono de papelera) y confirme. Para eliminar todo, use la opción de menú Formatear (esto borra todo).

¿Cuál es el tiempo máximo de grabación en el disco duro interno?

Con el disco duro de 80 GB y grabación en definición estándar, puede grabar aproximadamente 30 horas en el modo de máxima calidad (HQ) o más en modos de menor calidad.

¿Cómo limpio el objetivo de forma segura?

Use un paño suave para limpiar lentes o un soplador. Limpie suavemente con movimientos circulares. No use disolventes ni productos químicos agresivos. Para manchas difíciles, se puede aplicar un limpiador de lentes al paño.

¿Puedo conectar la videocámara a un televisor?

Sí, use el cable A/V suministrado (compuesto) o un cable componente/S-Video opcional. Conéctelo a la entrada de vídeo del televisor. Para el audio, conecte los conectores rojo y blanco. Configure el televisor en el canal de entrada correcto.

¿Dónde puedo encontrar el manual de usuario?

El manual de usuario está disponible para descarga gratuita en formato PDF desde notice-facile.com. Busque 'DCR-SR21B Sony' y seleccione el idioma inglés.

MANUAL DE USUARIO DCR-SR21B SONY

Guía de operaciones ES

Lea este apartado en primer lugar

Antes de utilizar la unidad, lea detenidamente este manual y consérvelo para futuras consultas.

Nombre del producto: Videocámara Digital Modelo: DCR-PJ5/SR21/SX21

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

ADVERTENCIA

Para reducir el riesgo de incendios o electrocución, no exponga la unidad a la lluvia ni a la humedad.

No exponga las pilas a fuentes de calor excesivo, como la luz solar directa, el fuego o similares.

PRECAUCIÓN

Batería

Si la batería se manipula indebidamente, puede explotar y causar un incendio o provocarle quemaduras químicas. Tenga en cuenta las siguientes precauciones.

• No desmonte el producto.
• No aplaste ni exponga la batería a impactos tales como golpes o caídas, ni la deje caer o la pise.
• No provoque un cortocircuito en la batería ni permita que objetos metálicos entren en contacto con sus terminales.
• No exponga la batería a temperaturas superiores a 60 °C, como a la luz solar directa, o en el interior de un automóvil estacionado al sol.
• No la incinere ni la arroje al fuego.
• No manipule baterías de iones de litio dañadas o que presenten fugas.
• Asegúrese de cargar la batería con un cargador de baterías original de Sony o con un dispositivo que pueda cargarla.
• Mantenga la batería fuera del alcance de niños pequeños.
• Mantenga la batería seca.
• Sustitúyala únicamente por otra del mismo tipo o equivalente recomendada por Sony.
• Deshágase de la batería usada lo antes posible según el procedimiento que se describe en las instrucciones.

Sustituya la batería únicamente por otra del tipo especificado. De lo contrario, es posible que se produzcan incendios o lesiones.

Adaptador de alimentación de CA

No utilice el adaptador de alimentación de CA colocado en un espacio angosto, tal como entre una pared y los muebles.

Si utiliza el adaptador de alimentación de CA, conéctelo a un tomacorriente de pared cercano. Si se produce alguna falla de funcionamiento al utilizar la videocámara, desconecte el adaptador de alimentación de CA del tomacorriente de inmediato.

Aunque la videocámara esté apagada, seguirá recibiendo alimentación de CA (corriente doméstica) mientras esté conectada a la toma de pared mediante el adaptador de alimentación de CA.

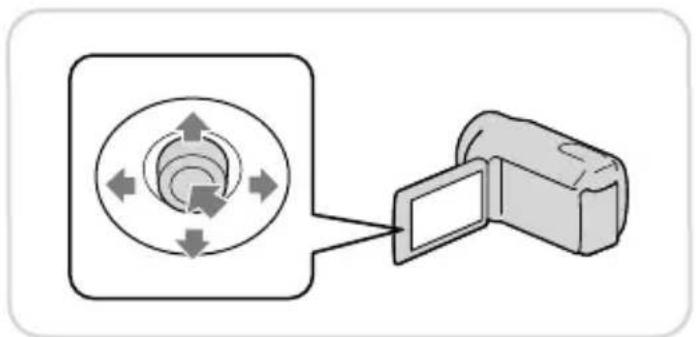

Para seleccionar un elemento del MENÚ Puede utilizar el selector múltiple para seleccionar/decidir los elementos del MENÚ.

① Para seleccionar un botón, coloque un marco naranja sobre él mediante ▼/▲/◄/► del selector múltiple.

2 Presione el centro del selector múltiple para confirmar su selección.

Para cambiar el ajuste de idioma

- Para ilustrar los procedimientos operativos se utilizan indicaciones en pantalla en cada idioma local. Si es necesario, cambie el idioma de la pantalla antes de utilizar la videocámara.

Elementos suministrados

Los números entre ( ) indican la cantidad suministrada.

□ Adaptador de alimentación de ca (1) □ Cable de alimentación (1) □ Cable de conexión de A/V (1) A □ Cable USB (1) B □ Batería recargable NP-FV30 (1)

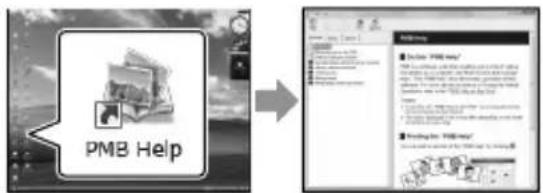

- “PMB” (software, incluye la “Ayuda de PMB”)

- Guía práctica de "Handycam" (PDF)

□ “Guía de operaciones” (Este manual) (1)

Cada día se vive como un momento inolvidable con "Handycam"

Captura

Página 10 (Grabación)

Archivos compartidos

Página 19 (Creación de un disco)

Página 16 (Proyector)

Solamente para el modelo DCR-PJ5

Lea este apartado en primer lugar....2

Cada día se vive como un momento inolvidable con "Handycam" 4

Preparación

Carga 7

Ajuste....8

Grabación/reproducción

Grabación.... 10

Reproducción en la videocámara.... 12

Eliminación de películas y fotos.... 14

Reproducción de imágenes a través del proyector incorporado (DCR-PJ5).... 16

Reproducción de imágenes en un televisor 18

Almacenamiento de películas y fotos

Almacenamiento de imágenes en un disco 19

Archivo de imágenes en un soporte externo (COPIA DIRECTA) 24

Utilización de una computadora

Funciones útiles disponibles si conecta la videocámara a una computadora ..... 26

Preparación de la computadora.... 27

Inicio de PMB (Picture Motion Browser) 30

Uso de "PMB Portable" 30

Personalización de la videocámara

Uso de los menús 32

División de una película 38

Obtención de información detallada de la Guía práctica de "Handycam"...... 39

Información complementaria

Indicadores de la pantalla.... 40

Piezas y controles 41

? Solución de problemas .... 43

Especificaciones.... 46

Precauciones.... 49

Índice 55

Preparación

Carga

1 Instale la batería.

Para extraer la batería

Cierre la pantalla de cristal líquido.

Deslice la palanca de liberación de BATT (batería) y extraiga la batería.

Palanca de liberación de BATT (batería)

2 Conecte el adaptador de alimentación de ca A a la toma de entrada de cc B y al tomacorriente de pared.

DCR-SR21

DCR-PJ5/SX21

Ajuste

1 Abra la pantalla de cristal líquido para encender la videocámara.

Para apagar la videocámara Cierre la pantalla de cristal líquido.

2 Ajuste la zona geográfica y la hora mediante el selector múltiple.

3 Inserte la tarjeta de memoria en la ranura para tarjetas de memoria.

Para expulsar la tarjeta de memoria Presione ligeramente la tarjeta de memoria hacia dentro una vez.

Notas

- La fecha y la hora se graban automáticamente en el soporte de grabación y se pueden mostrar durante la reproducción.

MENU → [Mostrar otros] → [AJUSTES REPROD.] (en la categoría ▶ [REPRODUCCIÓN]) → [CÓDIGO DATOS] → [FECHA/HORA] → OK → ☑ ×

- Puede desactivar los pitidos de funcionamiento. MENU → [Mostrar otros] → [AJUS.SON./PANT.] (en la categoría [AJUST.GENERALES]) → [PITIDO] → [DESACTIV.] → OK → ☑ ×

Cambio del soporte de grabación (DCR-SR21)

En el ajuste predeterminado, tanto las películas como las fotos se graban en el disco duro interno. Puede cambiar el soporte de grabación a la tarjeta de memoria.

Grabación/reproducción

Grabación

1 Abra la tapa del objetivo.

2 Seleccione un modo (Película/Foto).

Película:

Foto:

3 Película: Presione START/STOP.

Foto: Presione PHOTO.

Notas

• Si cierra la pantalla de cristal líquido mientras graba películas, se detendrá la grabación.
• El tiempo máximo de grabación continua de películas es de aproximadamente 13 horas.
• Cuando un archivo de película supera los 2 GB, el siguiente archivo de película se crea automáticamente.
• Puede comprobar el tiempo de grabación, la capacidad de grabación restante estimada, etc. MENU → [Mostrar otros] → [INFO SOPORTE] (en la categoría 📋 [GESTIÓN SOPORTE]).

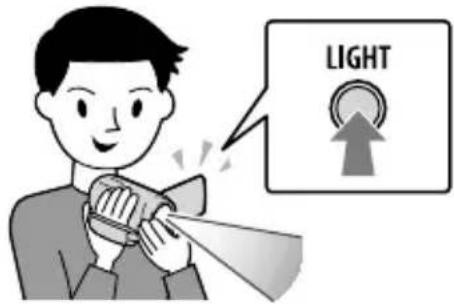

Grabación en un lugar con luz tenue

Puede presionar LIGHT para encender la VIDEO LIGHT de LED.

Utilización del zoom

Es posible ampliar las imágenes hasta 67 veces su tamaño original con la palanca del zoom motorizado.

Visualización de los iconos e indicadores nuevamente

Si no se muestran, es posible visualizar los iconos y los indicadores al pulsar el selector múltiple.

Reproducción en la videocámara

1 Presione VISUALIZAR IMÁGENES para mostrar la pantalla VISUAL INDEX.

(VISUALIZAR IMÁGENES)

Seleccione (Película).

Foto:

Seleccione 📄 (Foto).

3 Seleccione la imagen deseada.

Pantalla de reproducción de películas

Es posible ajustar el volumen.

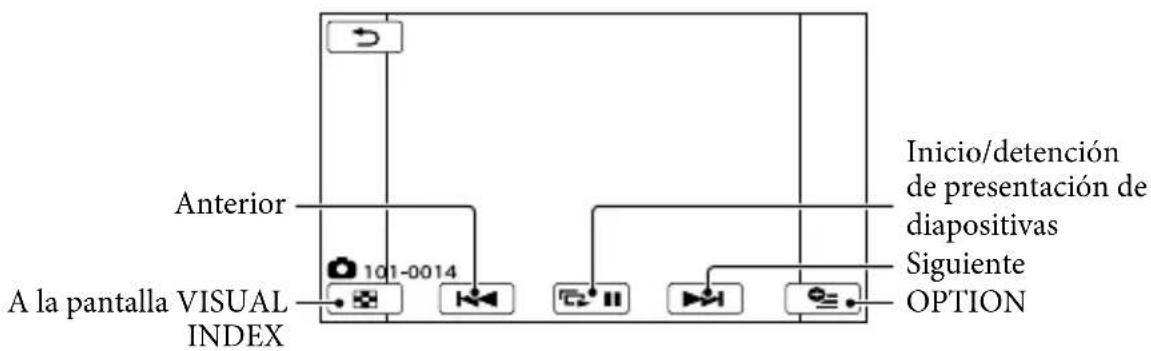

Pantalla de reproducción de fotos

Eliminación de películas y fotos

1 Seleccione MENJ [Mostrar otros] → [BORRAR] (en la categoría [EDIT]).

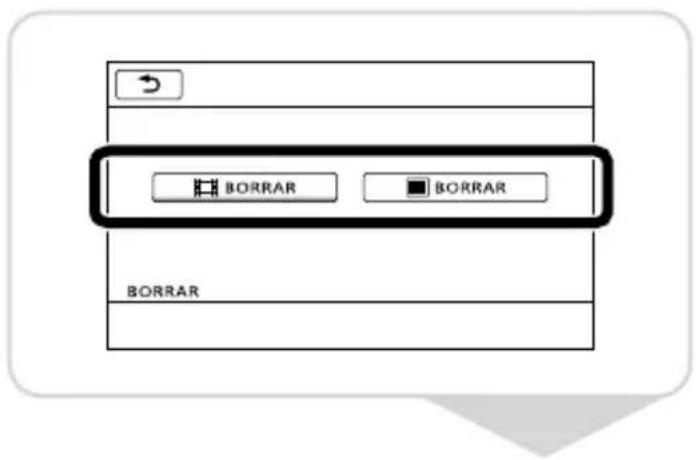

2 Película: Seleccione [☐BORRAR] → [☐BORRAR].

Foto: Seleccione [☐BORRAR] → [☐BORRAR].

3 Seleccione las imágenes que desee borrar.

Aparece la marca √

Notas

• Una vez eliminadas, las imágenes no se pueden restaurar. Guarde las películas y fotos importantes de antemano.
• No extraiga la batería ni el adaptador de alimentación de ca de la videocámara durante la eliminación de imágenes. Podría dañarse el soporte de grabación.

Reproducción de imágenes a través del proyector incorporado (DCR-PJ5)

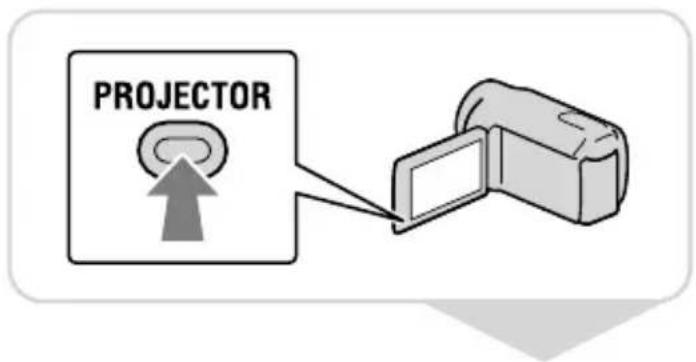

1 Presione PROJECTOR.

2 Ajuste la imagen proyectada.

3 Seleccione la imagen que desee proyectar.

- Tenga cuidado en las operaciones o situaciones siguientes mientras utilice el proyector.

- Asegúrese de no proyectar imágenes sobre los ojos.

- Asegúrese de no tocar el objetivo del proyector.

- La pantalla de cristal líquido y el objetivo del proyector se calientan cuando están en uso.

- El uso del proyector acorta la vida útil de la batería.

- Si conecta la videocámara a un televisor y utiliza la función del proyector, el televisor reproducirá el sonido; sin embargo, no reproducirá las imágenes.

Visualización a través del proyector de imágenes grabadas en otros dispositivos

① MENU → [Mostrar otros] → [PROYECTOR] (en la categoría [OTROS]) → [FUENTE] → [ENTR. PROYECTOR] → OK. ② Conecte la videocámara al otro dispositivo con el cable de conexión de A/V.

③ Presione PROJECTOR.

- La videocámara no puede recibir el sonido de otros dispositivos. - Los botones de funcionamiento no se muestran en las imágenes proyectadas cuando [ENTR. PROYECTOR] está ajustado. Si la videocámara no está conectada a otro dispositivo, se proyectará una pantalla azul vacía.

Realice las operaciones siguientes cuando quiera proyectar imágenes en la videocámara.

- En primer lugar, presione PROJECTOR para detener la proyección. Seleccione MENU → [Mostrar otros] → [PROYECTOR] (en la categoría [OTROS]) → [FUENTE] → [TARJ.MEMORIA] → OK y, a continuación, vuelva a presionar PROJECTOR.

– Apague la videocámara, vuelva a encenderla y luego presione PROJECTOR.

Cambio de la relación de aspecto de la imagen

Es posible cambiar la relación de aspecto de la imagen proyectada por el proyector según el tamaño de la imagen grabada.

① Seleccione MENU → [Mostrar otros] → [PROYECTOR] (en la categoría [OTROS]). ② Seleccione [FORM. PANTALLA] → [PANORÁMICA 16:9] o [4:3].

Reproducción de imágenes en un televisor

Ajuste el selector de entrada del televisor a la entrada a la que se conectará la videocámara.

1 Conecte la videocámara a un televisor con el cable de conexión de A/V (suministrado).

2 Reproduzca películas y fotos en la videocámara.

Notas

- Para conocer los detalles, consulte el manual de instrucciones suministrado con el televisor.

Almacenamiento de películas y fotos

Almacenamiento de imágenes en un disco

Conecte el adaptador de alimentación de ca y el cable de alimentación a la toma de entrada de cc de la videocámara y al tomacorriente de pared.

Uso de DVDirect Express

1 Conecte la grabadora de DVD a la toma (USB) de la videocámara con el cable USB de la grabadora de DVD. 2 Inserte un disco sin usar en la grabadora de DVD. 3 Presione (DISC BURN) en la grabadora de DVD. 4 Seleccione OK [FIN] → [EXPULSAR DISCO] → OK.

• Consulte también los manuales de instrucciones suministrados con la grabadora de DVD.
• Sólo se pueden utilizar discos no utilizados anteriormente de los siguientes tipos: DVD-R de 12 cm/DVD+R de 12 cm
• El dispositivo no es compatible con discos de doble capa.
• En esta sección, DVDirect Express recibe el nombre de "grabadora de DVD".
• No realice ninguna de las acciones siguientes mientras crea un disco.
• Apagar la videocámara
• Desconectar el cable USB o el adaptador de alimentación de ca — Someter la videocámara a golpes o vibraciones
• Expulsar la tarjeta de memoria de la videocámara
• Reproduzca el disco creado para asegurarse de que la copia se realizó correctamente antes de eliminar las películas de la videocámara.
• Si [Se produjo un error.] o [Error al ejecutar GRABAR EN DISCO.] aparecen en la pantalla, inserte otro disco en la grabadora de DVD y repita la operación DISC BURN.
• Si el tamaño de memoria total de las películas que desea grabar mediante la operación DISC BURN supera el tamaño del disco, la creación del disco se detiene al alcanzar el límite de tamaño. Es posible que la última película del disco quede incompleta.
• El tiempo de creación de un disco para copiar películas hasta el límite de capacidad del disco es de 20 a 60 minutos aproximadamente. Es posible que el proceso lleve más tiempo en función del modo de grabación y de la cantidad de escenas.

Personalización de un disco con OPC.GRAB.DISCO

Lleve a cabo esta operación en los siguientes casos:

• Al copiar una imagen deseada – Al crear varias copias del mismo disco
• Al copiar imágenes en la tarjeta de memoria (DCR-SR21)

① Seleccione [OPC.GRAB.DISCO] en la pantalla del paso 3.

② Seleccione el soporte de grabación que contiene las películas que desea guardar (DCR-SR21).

③ Seleccione la película que desea copiar en el disco.

Capacidad restante del disco

④ Seleccione OK [SÍ] en la pantalla de la videocámara.

⑤ Cuando finalice la operación, seleccione [SALIR] → [FIN].

Reproducción de un disco en la grabadora de DVD

① Cuando reproduzca películas en la pantalla del televisor, conecte la videocámara a un televisor. ② Inserte un disco creado en la grabadora de DVD. ③ Presione el botón de reproducción de la grabadora de DVD. ④ Seleccione [FIN] → [EXPULSAR DISCO] en la pantalla y retire el disco una vez finalizada la operación. - Si no puede reproducir los discos creados en ningún reproductor de DVD, conecte la videocámara a la grabadora de DVD y reprodúzcalos.

Utilización de una grabadora de DVD, etc. distinta de DVDirect Express

1 Conecte una grabadora de DVD, etc. a la toma ⚡ (USB) de la videocámara con el cable USB (suministrado). 2 Seleccione el soporte de grabación que contiene las imágenes en la pantalla de la videocámara.

[CONEXIÓN USB]: disco duro interno (DCR-SR21)

[CONEXIÓN USB]: tarjeta de memoria

3 Grabe las imágenes en el dispositivo conectado. 4 Seleccione [FIN] → [SÍ] una vez que finalice la operación.

• Consulte también los manuales de instrucciones suministrados con los dispositivos que desea conectar.
• Es posible que la grabadora de DVD de Sony no esté disponible en algunos países o regiones.

Utilización de una grabadora, etc.

1 Inserte el soporte de grabación en el dispositivo de grabación (una grabadora de discos, etc.). 2 Conecte la videocámara al dispositivo de grabación con el cable de conexión de A/V (suministrado).

3 Inicie la reproducción en la videocámara y grabe en el dispositivo de grabación. 4 Cuando haya finalizado la copia, detenga el dispositivo de grabación y, a continuación, detenga la videocámara.

Notas

• Debido a que la copia se realiza a través de la transferencia de datos analógica, es posible que la calidad de imagen se deteriore.
• Es posible ocultar los indicadores de la pantalla (como el contador, etc.) en la pantalla del dispositivo monitor conectado.
• Es posible grabar la fecha y la hora o los datos de ajuste de la cámara.
• Puede cambiar la relación de aspecto según el tamaño de pantalla de los dispositivos de visualización (televisor, etc.).
• Si conecta la videocámara a un dispositivo monoaural, introduzca la clavija amarilla del cable de conexión de A/V en la toma de entrada de video, y la clavija blanca (canal izquierdo) o la roja (canal derecho) en la toma de entrada de audio del dispositivo.

MENU → [Mostrar otros] → [AJUSTES SALIDA] (en la categoría 📋 [AJUST.GENERALES]) → [SALIDA PANT.] → [LCD] (el ajuste predeterminado) → OK → 📋 ×

MENU → [Mostrar otros] → [AJUSTES REPROD.] (en la categoría ▶ [REPRODUCCIÓN]) →
[CÓDIGO DATOS] → el ajuste deseado → OK → ➡ ×
MENU → [Mostrar otros] → [AJUSTES SALIDA] (en la categoría 📋 [AJUST.GENERALES]) →
[SALIDA PANT.] → [SAL-V/LCD] → OK → ➡ ×

MENU → [Mostrar otros] → [AJUSTES SALIDA] (en la categoría 📋 [AJUST.GENERALES]) → [TIPO TV] → [4:3] → OK → 🚡️ ×

Archivo de imágenes en un soporte externo (COPIA DIRECTA)

Conecte el adaptador de alimentación de ca y el cable de alimentación a la toma de entrada de cc de la videocámara y al tomacorriente de pared.

1 Si el soporte externo dispone de un cable de alimentación de ca, conéctelo al tomacorriente de pared.

Al tomacorriente de pared

2 Conecte el soporte externo a la toma (USB) de la videocámara con el cable de adaptador USB (se vende por separado).

4 Seleccione 95 vez que finalice la operación.

Notas

• Para realizar esta operación, se necesita el cable de adaptador para USB VMC-UAM1 (se vende por separado).
• Es posible que el cable de adaptador para USB VMC-UAM1 no esté disponible en algunos países o regiones.

- El número de escenas que puede guardar en el soporte externo es el siguiente.

Películas: 9 999 películas

Fotos: 9 999 marcos × 899 carpetas

El número de escenas puede ser más pequeño en función del tipo de imágenes grabadas.

Visualización en la videocámara de imágenes grabadas en soportes externos

① Seleccione [Reproducir sin copiar.] en el paso 4 anterior.

Aparece la pantalla VISUAL INDEX del soporte externo.

② Reproduzca la imagen.

También puede ver las imágenes en un televisor conectado a la videocámara.

Utilización de una computadora

Funciones útiles disponibles si conecta la videocámara a una computadora

El software PMB almacenado en el CD-ROM (suministrado) incluye funciones que le permitirán hacer más cosas con las imágenes grabadas en la videocámara. (Windows)

Carga fácil cuando no está en casa

Con PMB Portable, que viene preinstalado en la videocámara, puede conectar la videocámara a una computadora para reproducir o cargar imágenes a la web cuando no se encuentre en su hogar.

Preparación de la computadora

Paso 1 Comprobación del sistema informático

Windows

Sistema operativo*1

Microsoft Windows XP SP3*/Windows Vista SP2*3/Windows 7 SP1

CPU*4

Intel Pentium III a 1 GHz o superior

Aplicación

PMB/PMB Portable

Memoria

256 MB o másOtros requisitos del sistema que debe cumplir el sistema operativo.

Disco duro

Volumen en disco necesario para la instalación: aproximadamente 500 MB (es posible que sean necesarios 5 GB o más para crear discos DVD).

Pantalla

Mínimo 1 024 puntos × 768 puntos

Otros

Puerto USB (debe suministrarse como estándar, Hi-Speed USB (compatible con USB 2.0)), grabadora de DVD (se necesita una unidad de CD-ROM para la instalación)

Macintosh

Sistema operativo

PMB Portable: Mac OS X*5 (v10,5-v10,6)

*1 Se requiere la instalación estándar. No se garantiza el funcionamiento en un sistema operativo actualizado o en un entorno de arranque múltiple.

*2 Las ediciones de 64 bits y Starter (Edition) no son compatibles. Se necesita Windows Image Mastering API (IMAPI) versión 2.0 o posterior para poder utilizar la función de creación de discos o similar.

*3 Starter (Edition) no es compatible.

*4 Se recomienda un procesador más rápido.

*5 Macintosh equipado con procesador Intel

Notas

- No se asegura el funcionamiento con todos los entornos informáticos.

Si utiliza un Macintosh

El software “PMB” suministrado no es compatible con las computadoras Macintosh. Para importar películas y fotos a la computadora, póngase en contacto con Apple Inc.

Paso 2: Instalación del software "PMB" suministrado

Instale “PMB” antes de conectar la videocámara a la computadora.

Notas

- Si hay instalada una versión de “PMB” anterior a la 5.0.00 en la computadora, es posible que no pueda utilizar algunas funciones de esas versiones de “PMB” cuando instale el software “PMB” desde el CD-ROM suministrado. Además, “PMB Launcher” se instala desde el CD-ROM suministrado, por lo que puede iniciar “PMB” o los otros programas de software mediante el “PMB Launcher”. Haga doble clic en el acceso directo de “PMB Launcher” en la pantalla de la computadora para iniciar “PMB Launcher”.

1. Confirme que la videocámara no está conectada a la computadora.

2. Encienda la computadora.

• Inicie sesión como administrador para realizar la instalación.
• Cierre todas las aplicaciones que se estén ejecutando en la computadora antes de instalar el software.

3 Coloque el CD-ROM suministrado en la unidad de disco de la computadora.

Aparecerá la pantalla de instalación.

- Si la pantalla no aparece, haga clic en [Inicio] → [Equipo] (en Windows XP, [Mi PC]) y, a continuación, haga doble clic en [SONYPMB (E:) ] (CD-ROM)*.

* Los nombres de las unidades (como (E:)) pueden variar en función de la computadora.

4 Haga clic en [Instalar].

5 Seleccione el país o la región.

6 Seleccione el idioma del programa que desea instalar y continúe con la siguiente pantalla.

7 Lea detenidamente las condiciones del acuerdo de licencia. Si está de acuerdo con las condiciones, cambie ○ a ● y, a continuación, haga clic en [Siguiente] → [Instalar].

8 Encienda la videocámara y conéctela a la computadora mediante el cable USB suministrado.

La pantalla [SELEC.USB] aparece en la pantalla de la videocámara automáticamente.

9 Seleccione uno de los tipos de soportes que aparecen en la pantalla para que la computadora reconozca la videocámara.

[CONEXIÓN USB]: disco duro interno (DCR-SR21) [CONEXIÓN USB]: tarjeta de memoria

- Si la pantalla [SELEC.USB] no aparece, seleccione MENU → [Mostrar otros] → [CONEXIÓN USB] (en la categoría [OTROS]).

10 Haga clic en [Continuar] en la pantalla de la computadora.

11 Siga las instrucciones en pantalla para instalar el software.

- En función de la computadora, es posible que necesite instalar software de terceros. Si aparece la pantalla de instalación, siga las instrucciones para instalar el software necesario.

- Reinicie la computadora si fuera necesario para finalizar la instalación. Cuando la instalación haya finalizado, aparecerán los siguientes iconos. Extraiga el CD-ROM de la computadora.

: inicia "PMB". : muestra "Ayuda de PMB". : muestra "PMB Launcher". "PMB

Launcher" permite iniciar "PMB" u otras aplicaciones de software, o abrir sitios web.

• Es posible que aparezcan otros iconos.
• Es posible que no aparezca ningún icono en función del procedimiento de instalación.

Para desconectar la videocámara de la computadora

① Haga clic en el icono situado en la parte inferior derecha del escritorio de la computadora → [Extracción segura de Dispositivo de almacenamiento masivo USB].

② Seleccione [FIN] → [SÍ] en la pantalla de la videocámara. ③ Desconecte el cable USB.

Notas

- No formatee el soporte de la videocámara desde una computadora. Es posible que la videocámara no funcione correctamente.

- Acceda desde la computadora mediante el “PMB” suministrado. No modifique los archivos ni las carpetas de la videocámara desde la computadora. Los archivos de imagen podrían destruirse o no reproducirse. - No se garantiza el funcionamiento si realiza las operaciones descritas anteriormente.

Inicio de PMB (Picture

Motion Browser)

Haga doble clic en el icono de acceso directo de "PMB" en la pantalla de la computadora.

Notas

- Si el icono no se muestra en la pantalla de la computadora, haga clic en [Inicio] → [Todos los programas] → [PMB] para iniciar "PMB".

Lectura de "Ayuda de PMB"

Si desea obtener más información acerca de la utilización de "PMB", lea la "Ayuda de PMB". Haga doble clic en el icono de acceso directo "Ayuda de PMB" en la pantalla de la computadora para abrir "Ayuda de PMB".

Notas

- Si el icono no se muestra en la pantalla de la computadora, haga clic en [Inicio] → [Todos los programas] → [PMB] → [Ayuda de PMB]. Asimismo, puede abrir la “Ayuda de PMB” desde la [Ayuda] de “PMB”.

Uso de "PMB Portable"

“PMB Portable”, que le permite cargar imágenes fácilmente a un servicio de red, se inicia al conectar la videocámara a una computadora.

Puede ver el uso detallado cuando hace clic en el botón de ayuda situado en la esquina superior derecha después de iniciar “PMB Portable”.

1

Encienda la videocámara y luego conéctela a una computadora con el cable USB.

La pantalla [SELEC.USB] aparece en la pantalla de cristal líquido de la videocámara.

2

Seleccione el soporte de grabación en el que desee utilizar "PMB Portable".

[CONEXIÓN USB]: disco duro interno (DCR-SR21)

[CONEXIÓN USB]: tarjeta de memoria

- Si la pantalla [SELEC.USB] no aparece, MENU → [Mostrar otros] → [CONEXIÓN USB] (en la categoría [OTROS]).

3

Haga clic en "PMB Portable".

Aparece la pantalla del Contrato de usuario.

4

Siga las instrucciones que aparecen en pantalla para configurar los ajustes.

"PMB Portable" se inicia.

Para obtener más detalles acerca de “PMB Portable”, consulte la ayuda de “PMB Portable”.

Personalización de la videocámara

Uso de los menús

Mediante los menús, es posible ejecutar funciones útiles y cambiar diversos ajustes. Si utiliza correctamente los menús, puede disfrutar de la utilización de la videocámara. La videocámara dispone de diversos elementos de menú en cada una de las ocho categorías de menú.

Operación con menús

• Realice la selección mediante ▼/▲/◄/► y presione el centro del selector múltiple para confirmar su selección. - Aparecerá un marco naranja en el elemento seleccionado.

×: para finalizar el ajuste del menú. ≠ / ×ista del menú se mueve de categoría a categoría. ^ / ×ista del menú se mueve de a 4 elementos por vez. My: para volver a [MI MENÚ].

① Seleccione MENU ② Seleccione [Mostrar otros] en la pantalla [MI MENÚ]. ③ Seleccione el elemento de menú que desee modificar. ④ Tras cambiar el ajuste, seleccione OK

Para finalizar el ajuste del menú, seleccione ✗.

Para volver a la pantalla de menú anterior, seleccione 📋.

- Es posible que no se muestre según el elemento del menú.

Notas

- Según las condiciones de grabación o reproducción, es posible que no se puedan ajustar algunos elementos de menú.

Uso de OPTION MENU

El OPTION MENU se abre igual que las ventanas emergentes que aparecen al hacer clic con el botón derecho del mouse de una computadora. Cuando aparece en la parte inferior derecha de la pantalla, puede utilizar el OPTION MENU. Seleccione y aparecen los elementos de menú que se pueden cambiar en el contexto actual.

① Seleccione (OPTION). ② Seleccione la ficha deseada → el elemento cuyo ajuste desee modificar. ③ Tras completar el ajuste, seleccione OK

Notas

• Los elementos de menú o ajustes atenuados no están disponibles.
• Si el elemento que desea no aparece en la pantalla, seleccione otra ficha. (Es posible que no haya ninguna ficha).
• Las fichas y los elementos que aparecen en la pantalla dependen del estado de grabación/reproducción de la videocámara en ese momento.

Listas de menú

Categoría (AJUST.MANUALES)

SELEC.ESCENA ....Permite seleccionar un ajuste de grabación apropiado en función del tipo de escena, como una vista nocturna o la playa.

☐ DESVANECEDOR.....Permite aumentar o desvanecer las escenas.

BAL.BLANCOS....Permite ajustar el balance cromático al brillo del entorno de grabación.

EXPOSICIÓN....Permite ajustar el brillo de las películas y las fotografías.

ENFOQUE ....Permite enfocar de forma manual.

TELE MACRO......Permite capturar un motivo enfocado con el fondo desenfocado.

Categoría (AJUSTES TOMA)

MODO GRAB......Permite ajustar el modo de grabación de las películas. Para grabar un motivo que se mueva con rapidez, se recomienda una calidad de imagen alta.

GUÍA FOTOG......Permite visualizar un marco para asegurarse de que el motivo está en posición horizontal o vertical.

☐STEADYSHOT......Permite ajustar la función SteadyShot cuando se graban películas.

OB.LENTO AUTO......Permite ajustar de forma automática la velocidad de obturación.

DETECCIÓN CARA...... Permite ajustar la calidad de imagen de las caras automáticamente.

AJ.GRAB.AUDIO

MIC.ZOOM INCOR. ......Permite grabar películas con sonido intenso de acuerdo con la posición del zoom.

NIVEL REFMIC .... Permite ajustar el nivel del micrófono.

OTROS AJ.GRAB.

ZOOM DIGITAL ......Permite ajustar el nivel de zoom máximo del zoom digital que supera el nivel de zoom del zoom óptico.

CONTRALUZ ....Permite ajustar la exposición para motivos a contraluz.

SELEC.PANOR. .... Permite ajustar el formato horizontal al vertical al grabar películas.

Categoría (AJUST.FOTO CÁM.)

AUTODISPAR....Permite ajustar el disparador automático cuando la videocámara se encuentra en el modo de grabación de fotos.

TAM.IMAGEN ......Permite ajustar el tamaño de la foto.

NÚM.ARCHIVO......Permite ajustar el modo de asignación del número de archivo.

Categoría (REPRODUCCIÓN)

VISUAL INDEX......Permite visualizar imágenes de grabación como miniaturas (pág. 12).

VISUALIZAR IMÁG.

ÍNDICE DE FECHAS ...... Permite habilitar la búsqueda de imágenes deseadas por fecha.

ROLLO PELÍC......Permite visualizar y reproducir las escenas con cierto intervalo entre ellas.

CARA ....Permite visualizar y reproducir las escenas con caras.

PLAYLIST......Permite visualizar y reproducir la playlist de películas.

AJUSTES REPROD.

CÓDIGO DATOS......Permite visualizar los datos detallados de grabación durante la reproducción.

Categoría (EDIT)

BORRAR

BORRAR ......Permite eliminar películas. ■BORRAR ....Permite eliminar fotos.

PROTEGER

PROTEGER ...... Permite proteger las películas para evitar que se eliminen. ■ PROTEGER ....Permite proteger las fotos para evitar que se eliminen.

DIVIDIR ....Permite dividir películas.

TOMA FOTOGRÁF. ....Permite capturar fotos de escenas deseadas de películas.

COPIA PELÍCULA*1

COPIA por selección .....Permite seleccionar películas y realizar copias. COPIA por fecha ......Permite copiar todas las películas de una fecha especificada. COPIA DE TODO ...... Permite copiar todas las películas guardadas en una playlist.

COPIAR FOTO ^*1

COPIAR por selec. ....Permite seleccionar fotos y realizar copias. COPIAR por fecha ...... Permite copiar todas las fotos de una fecha especificada.

EDICIÓN PLAYLIST

AÑADIR ...... Permite añadir películas a una playlist. AÑADIR p.fecha......Permite añadir películas grabadas en un mismo día y a una hora en una playlist. BORRAR ......Permite borrar películas de una playlist. BORRAR TODO ......Permite borrar todas las películas de una playlist. MOVER ......Permite cambiar el orden de las películas en una playlist.

Categoría (OTROS)

PROYECTOR ^*2

FUENTE ....Permite proyectar las imágenes grabadas en otros dispositivos (pág. 17). FORM. PANTALLA ...... Permite cambiar la relación de aspecto de las imágenes proyectadas (pág. 17).

CONEXIÓN USB

CONEXIÓN USB*1 .....Permite conectar el disco duro interno a través de USB. CONEXIÓN USB ...... Permite conectar la tarjeta de memoria mediante USB.

GRABAR EN DISCO .....Permite guardar imágenes en discos (pág. 19).

INFORM.BATERÍA...... Permite mostrar la información de la batería.

Categoría (GESTIÓN SOPORTE)

AJUSTES SOPORTE*1

AJ.SOPORTE PEL. .... Permite ajustar el soporte para la grabación de películas (pág. 9). AJ.SOPORTE FOTO ..... Permite ajustar el soporte para la grabación de fotos (pág. 9).

INFO SOPORTE......Permite visualizar información del soporte de grabación, como el espacio libre.

FORMAT.SOPORTE

HDD*1 Permite eliminar todos los datos del disco duro interno.

TARJ.MEMORIA ....Permite borrar todos los datos de la tarjeta de memoria.

REP.ARCH.BD.IM.

HDD ^*1 .... Permite reparar el archivo de base de datos de imágenes en el disco duro interno (pág. 45).

TARJ.MEMORIA......Repara el archivo de base de datos de imagen en la tarjeta de memoria (pág. 45).

Categoría (AJUST.GENERALES)

AJUS.SON./PANT.

VOL. .... Permite ajustar el volumen del sonido de reproducción (pág. 13).

PITIDO...... Permite ajustar si el sonido de funcionamiento emite un pitido o no.

BRILLO LCD ....Permite ajustar el brillo de la pantalla de cristal líquido.

NIV LUZ LCD...... Permite ajustar la luz de fondo de la pantalla de cristal líquido.

COLOR LCD......Permite ajustar la intensidad del color de la pantalla de cristal líquido.

AJUSTE PANTALLA ...... Permite ajustar la duración de la visualización de los iconos o indicadores en la pantalla de cristal líquido.

AJUSTES SALIDA

TIPO TV ....Permite convertir la señal en función del televisor conectado (pág. 18).

SALIDA PANT......Permite ajustar si se visualizan las indicaciones en pantalla en el televisor o no.

AJ.REL./IDIOM.

AJUS.RELOJ ....Permite ajustar la fecha y la hora.

AJUS.ZONA ....Permite ajustar una diferencia temporal sin detener el reloj.

HORA VERANO ....Permite ajustar el horario de verano.

AJUSTE IDIOMA 📌 ......Permite ajustar el idioma de la pantalla (pág. 3).

AJ.ENCENDIDO

APAGADO AUTO ...... Permite cambiar el ajuste [APAGADO AUTO].

OTROS AJUSTES

MODO DEMO......Permite ajustar si se muestra la demostración o no.

AJUSTE USB LUN ......Permite ajustar la compatibilidad cuando se usa una conexión USB.

SENSOR CAÍDA ^*1 .....Activa o desactiva el sensor de caídas.

División de una película

1 Seleccione MENU [Mostrar otros] → [DIVIDIR] (en la categoría EDIT).

2 Seleccione la película que desee dividir.

3 Seleccione punto en el que desee dividir la película en escenas.

Se produce una pausa en la película. Al presionar ▶, se alternan los modos de reproducción y pausa.

Permite ajustar el punto de división con mayor precisión después de seleccionarlo con ▶.

Permite volver al principio de la película seleccionada.

4 Seleccione OK [sí] → OK.

Notas

- Una vez divididas, las películas no se pueden restaurar.

Sugerencias

- Es posible dividir una película en la pantalla de reproducción desde ⚙️ OPTION MENU.

- Es posible combinar películas divididas mediante el software “PMB” suministrado. Consulte la “Ayuda de PMB” (pág. 30) si desea obtener más información.

Obtención de información detallada de la Guía práctica de "Handycam"

Para obtener más detalles acerca de las operaciones avanzadas, utilice una computadora para leer la Guía práctica de “Handycam” en el CD-ROM (suministrado).

Para instalar la Guía práctica de "Handycam" en una computadora que disponga de Windows, coloque el CD-ROM suministrado en la unidad de disco de la computadora.

2 Haga clic en [Guía práctica].

3 Seleccione el idioma deseado y el nombre de modelo de la videocámara y, a continuación, haga clic en [Instalación].

- El nombre del modelo de la videocámara se encuentra impreso en la superficie inferior de esta.

Para ver la Guía práctica de “Handycam”, haga doble clic en el icono de acceso directo en la pantalla de la computadora.

- Cuando utilice un Macintosh, abra la carpeta [Handbook] - [ESUS] en el CD-ROM y, a continuación, copie [Handbook.pdf].

- Se necesita la aplicación Adobe Reader para leer la Guía práctica de “Handycam”. Si no se encuentra instalada en la computadora, la puede descargar de la página web de Adobe Systems: http://www.adobe.com/

Información complementaria

Indicadores de la pantalla

Parte superior

Parte superior

izquierda Parte central

derecha

Parte inferior

Parte superior izquierda

Indicador Significado
MENU	Botón MENU
	Grabación con disparador automático
	NIVEL REFMIC bajo
4:3	SELEC.PANOR.
	MIC.ZOOM INCOR.
60 min Batería restante
	Carpeta de grabación de la tarjeta de memoria
	VIDEO LIGHT
	Botón Volver

Parte central

Indicador Significado
[ESPERA]/[GRAB.]	Estado de la grabación
	Tamaño de la foto
	Presentación de diapositivas ajustada
	Advertencia
	Modo de reproducción

Parte superior derecha

Indicador Significado
HQ SP LP	Modo de grabación (HQ/SP/LP)

Indicador Significado
	Soporte de grabación/reproducción/edición
0:00:00	Contador (hora:minuto: segundo)
[00min]	Tiempo de grabación restante previsto
FUND FUND BLANCO NEGRO	DESVANECEDOR
	Sensor de caídas desactivado
	Sensor de caídas activado
9999 9999	Número aproximado de fotos que puede grabar y soporte de grabación
	Carpeta de reproducción de la tarjeta de memoria
100/112	Película o foto en reproducción/número total de películas o fotos grabadas

Parte inferior

Indicador Significado
	[DETECCIÓN CARA] ajustado en [DESACTIV.]
	Enfoque manual
	SELEC.ESCENA
	Balance de blancos
	SteadyShot desactivado
	EXPOSICIÓN
	TELE MACRO
	CONTRALUZ
	AUTO INTELIGENTE
	Botón OPTION
	Botón VISUALIZAR IMÁGENES
	Botón de presentación de diapositivas
101-0005	Nombre del archivo de datos

Piezas y controles

Indicador Significado
	Imagen protegida
	Botón de índice
	Modo película/modo foto

• Los indicadores y sus posiciones son aproximados y pueden variar respecto de su apariencia real.
• Según el modelo de la videocámara, es posible que algunos indicadores no aparezcan.

Los números entre ( ) corresponden a las páginas de referencia.

1 Altavoz (DCR-PJ5) 2 Objetivo 3 Interruptor LENS COVER 4 Micrófono incorporado 5 LED VIDEO LIGHT (11)

DCR-SR21/SX21

1 Pantalla de cristal líquido 2 Botón LIGHT (11) 3 Selector múltiple (3) 4 Botón (VISUALIZAR IMÁGENES) (12, 18, 22)

DCR-PJ5

1 Pantalla de cristal líquido 2 Botón LIGHT (11) 3 Selector múltiple (3) 4 Botón VISUALIZAR IMÁGENES) (12, 18, 22) 5 Botón PROJECTOR (16) 6 Objetivo del proyector 7 Palanca PROJECTOR FOCUS

4 Botón MODE (10) 5 Botón AUTO INTELIGENTE) 6 Botón RESET (43)

DCR-PJ5/SX21

1 Palanca del zoom motorizado 2 Botón PHOTO (10) 3 Indicador POWER 4 Botón START/STOP (10) 5 Batería (7) 6 Indicador CHG (carga) (7) 7 Correa de sujeción 8 Toma de entrada de cc (7) 9 Indicador de acceso (tarjeta de memoria) (8) 10 Palanca BATT (liberación de la batería) (7) 11 Receptáculo del trípode 12 Ranura para tarjeta de memoria (8)

1 Palanca del zoom motorizado 2 Botón PHOTO (10) 3 Indicador POWER 4 Indicador CHG (carga) (7) 5 Batería (7) 6 Botón START/STOP (10) 7 Toma de entrada de cc (7) 8 Correa de sujeción 9 Gancho para bandolera 10 Indicador de acceso (tarjeta de memoria) (8) 11 Palanca BATT (liberación de la batería) (7) 12 Receptáculo para trípode 13 Ranura para tarjeta de memoria (8)

Ajuste de la correa de sujeción

Solución de problemas

Si tiene algún problema al utilizar la videocámara, siga los pasos que se indican a continuación.

① Verifique la lista (págs. 44 a 46) e inspeccione la videocámara. ② Desconecte la fuente de alimentación, conéctela nuevamente después de aproximadamente 1 minuto y encienda la videocámara. ③ Presione RESET (pág. 42) con un objeto puntiagudo y encienda la videocámara. Al presionar RESET, se restablecen todos los ajustes, incluido el del reloj.

Botón RESET

④ Póngase en contacto con el distribuidor Sony o con un centro de servicio técnico local autorizado de Sony.

- Según el problema, es posible que sea necesario inicializar o cambiar el soporte de grabación interno de la videocámara. En este caso, se eliminarán todos los datos almacenados en el soporte de grabación interno. Antes de enviar la videocámara a reparación, asegúrese de guardar los datos almacenados en el soporte de grabación interno en otro soporte (copia de seguridad). No recibirá compensación por la pérdida de los datos almacenados en el soporte de grabación interno.

- Durante la reparación, es posible que se deba revisar una cantidad mínima de los datos almacenados en el soporte de grabación interno con el fin de investigar el problema. No obstante, el distribuidor Sony no copiará ni conservará los datos.

La videocámara no se enciende.

• Instale una batería cargada en la videocámara (pág. 7).
• Conecte la clavija del adaptador de alimentación de ca al tomacorriente de pared.

La videocámara no funciona aunque la alimentación esté encendida.

• Después de encenderse, la videocámara tarda algunos instantes en estar lista para tomar imágenes. No se trata de una falla de funcionamiento.
• Desconecte el adaptador de alimentación de ca del tomacorriente de pared o extraiga la batería y vuelva a realizar la conexión transcurrido aproximadamente 1 minuto. Si la videocámara continúa sin funcionar, presione RESET (pág. 42) con un objeto puntiagudo. (Al presionar RESET, se restablecen todos los ajustes, incluido el del reloj).
• La temperatura de la videocámara es excesivamente alta. Apague la videocámara y déjela en un sitio fresco durante unos minutos.
• La temperatura de la videocámara es excesivamente baja. Deje la videocámara encendida. Si de todos modos no puede utilizar la videocámara, apáguela y colóquela en un lugar cálido. Déjela allí un tiempo y luego enciéndala.

La videocámara se calienta.

- Es posible que la videocámara se caliente durante el funcionamiento. No se trata de una falla de funcionamiento.

La alimentación se desconecta repentinamente.

- Utilice el adaptador de alimentación de ca

• Encienda de nuevo la alimentación. • Cargue la batería (pág. 7).
• En el ajuste predeterminado, la alimentación se apaga automáticamente si no utiliza la videocámara durante unos 5 minutos, para ahorrar energía de la batería ([APAGADO AUTO]).

Las imágenes no se graban al presionar START/STOP o PHOTO.

• Presione MODE para visualizar los iconos (Película) o Foto).
• La videocámara está grabando en el soporte de grabación la imagen que acaba de tomar. No se pueden realizar nuevas grabaciones durante este período.
• El soporte de grabación está lleno. Elimine las imágenes innecesarias (pág. 14).
• La cantidad total de escenas de película o fotos supera la capacidad de grabación de la videocámara. Elimine las imágenes innecesarias (pág. 14).

La grabación se detiene.

- La temperatura de la videocámara es extremadamente alta o baja. Apague la videocámara y déjela en un sitio fresco o cálido durante unos minutos.

"PMB" no se puede instalar.

- Compruebe el entorno informático o el procedimiento de instalación necesarios para instalar el software “PMB” (pág. 27).

"PMB" no funciona correctamente.

- Salga de “PMB” y reinicie la computadora.

La computadora no reconoce la videocámara.

- Desconecte los dispositivos de la toma USB de la computadora, excepto el teclado, el mouse y la videocámara.

- Desconecte el cable USB de la computadora y de la videocámara, reinicie la computadora y, a continuación, conecte de nuevo la computadora con la videocámara de la manera apropiada.

Visualización de autodiagnóstico/Indicadores de advertencia

Si en la pantalla de cristal líquido aparecen indicadores, compruebe lo siguiente. Si el problema persiste aun después de intentar solucionarlo varias veces, póngase en contacto con su distribuidor Sony o con un centro de servicio técnico local autorizado de Sony. En este caso, cuando se ponga en contacto con él, suministre todos los números del código de error que comiencen con C o E.

C:04:□□

• La batería no es una batería “InfoLITHIUM” de la serie V. Utilice una batería “InfoLITHIUM” (serie V).
• Conecte firmemente la clavija de cc al adaptador de alimentación de ca de la videocámara (pág. 7).

C:06:□□

- La temperatura de la batería es alta. Cambie la batería o colóquela en un lugar frío.

C:13:□□ / C:32:□□

- Desconecte la fuente de alimentación. Conéctela de nuevo y vuelva a poner en funcionamiento la videocámara.

E:□□:□□

- Siga los pasos ② a ④ indicados en la página 43.

• El indicador parpadea cuando el disco duro interno de la videocámara está lleno. Borre las imágenes innecesarias (pág. 14) o formatee el disco duro interno (pág. 53) después de almacenar las imágenes en otro soporte.
• Puede haberse producido un error en el disco duro interno de la videocámara.

- La batería dispone de poca energía.

- La temperatura de la batería es alta. Cambie la batería o colóquela en un lugar frío.

- La temperatura de la videocámara está aumentando. Apague la videocámara y déjela en un sitio fresco.

- La temperatura de la videocámara es baja. Caliente la videocámara.

• No se insertó ninguna tarjeta de memoria (pág. 8).
• El indicador parpadea cuando la tarjeta de memoria está llena. Elimine las imágenes innecesarias (pág. 14) o formatee la tarjeta de memoria (pág. 53) después de guardar las imágenes en otro soporte.
• El archivo de base de datos de imágenes está dañado. Para comprobar el archivo de base de datos, seleccione MENU → [Mostrar otros] → [REP.ARCH.BD.IM.] (en la categoría [GESTIÓN SOPORTE]) → el soporte de grabación (DCR-SR21).

Especificaciones

- La tarjeta de memoria está dañada. Formatee la tarjeta de memoria con la computadora (pág. 53).

- Se insertó una tarjeta de memoria no compatible (pág. 52).

- Se restringió el acceso a la tarjeta de memoria en otro dispositivo.

- La videocámara se encuentra en una posición inestable. Sujétela firmemente con ambas manos. No obstante, tenga en cuenta que el indicador de advertencia de vibración de la cámara no desaparece.

- Se activó la función del sensor de caídas. Tal vez no sea posible grabar ni reproducir imágenes.

Sistema

Formato de señal: color NTSC, estándares EIA

Formato de grabación de película: Video: MPEG-2 PS

Sistema de grabación de audio: Dolby Digital de 2 canales Dolby Digital Stereo Creator

Formato de archivo de fotografía: compatible con DCF Ver.2,0; compatible con Exif Ver.2,21; compatible con MPF Baseline

Soporte de grabación (película o fotografía) Disco duro interno DCR-SR21: 80 GB "Memory Stick PRO Duo" Tarjeta de memoria SD (Clase 2 o superior)

Al calcular la capacidad del soporte, 1 GB equivale a 1 000 millones de bytes, una parte de los cuales se utiliza para la gestión del sistema o para archivos de aplicación. La capacidad que puede utilizar un usuario es aproximadamente 79,3 GB

Dispositivo de imagen CCD (dispositivo de carga acoplada) de 2,25 mm (tipo 1/8) Bruto: aprox. 800 000 píxeles Efectivos (película, 16:9): aprox. 490 000 píxeles Efectivos (foto, 16:9): aprox. 490 000 píxeles Efectivos (foto, 4:3): aprox. 490 000 píxeles

Objetivo 57 × (óptico), 67 × (Extendido), 1 800 × (digital) F1,8 ~ F5,7 Distancia focal: f = 1,8 mm ~ 102,6 mm Si se convierte en una cámara de fijas de 35 mm Para películas: 39 mm ~ 2 223 mm Para fotos: 44 mm ~ 2 508 mm

Temperatura de color: [AUTOM.], [UNA PULS.], [INTERIOR] (3 200 K), [EXTERIOR] (5 800 K)

Iluminación mínima

3 lx (lux) (cuando [OB.LENTO AUTO] está ajustado en [ACTIVADO], velocidad de obturación de 1/30 de segundo)

Conectores de entrada/salida

Toma A/V OUT: toma de salida de audio y vídeo

Toma USB: mini-AB

Pantalla de cristal líquido

Imagen: 6,7 cm (tipo 2,7; formato 16:9)

Número total de píxeles: 230 400 (960 × 240)

Proyector (DCR-PJ5)

Tipo de proyección: DLP

Fuente de luz: LED (R/G/B)

Enfoque: manual

Tamaño de imagen: tipo 10 \~ tipo 60

Distancia focal: aprox. 0,5 m \~ 3,0 m

Capacidad de repetición de colores: aprox. 16 700 000

Relación de contraste: 1 500:1

Resolución (salida): nHD (640 × 360)

Tiempo de proyección continua (al usar la batería suministrada): aprox. 1,0 h

* La especificación del brillo que se declara es el valor promedio para esta videocámara en el momento de envío y se indica en el formato especificado en JIS X 6911:2003 para proyectores de datos. El método y las condiciones de medición se basan en el apéndice 2 de la norma.

General

Requisitos de alimentación: cc de 6,8 V/7,2 V (batería) cc de 8,4 V (adaptador de alimentación de ca)

Consumo medio de energía: durante la grabación con la videocámara con la pantalla de cristal líquido ajustada en un nivel de brillo normal: DCR-SR21

Tarjeta de memoria: 1,9 W

DCR-PJ5/SX21: 1,9 W

Temperatura de funcionamiento: de 0 °C a 40 °C

Temperatura de almacenamiento: de -20 °C a +60 °C

Dimensiones (aprox.)

DCR-PJ5:

58,5 mm × 55,5 mm × 113,5 mm (an/al/prf) incluidas las partes salientes

58,5 mm × 55,5 mm × 124,5 mm (an/al/prf) incluidas las partes salientes y la batería recargable suministrada instalada

DCR-SR21:

59 mm × 64,5 mm × 113,5 mm (an/al/prf) incluidas las partes salientes

59 mm × 64,5 mm × 124,5 mm (an/al/prf) incluidas las partes salientes y la batería recargable suministrada instalada DCR-SX21:

54 mm × 55,5 mm × 113,5 mm (an/al/prf) incluidas las partes salientes

54 mm × 55,5 mm × 124,5 mm (an/al/prf) incluidas las partes salientes y la batería recargable suministrada instalada

Peso (aprox.)

DCR-PJ5:

230 g sólo la unidad principal

270 g incluida la batería recargable suministrada y la tarjeta de memoria DCR-SR21:

270 g sólo la unidad principal

310 g incluida la batería recargable suministrada

DCR-SX21:

195 g sólo la unidad principal

240 g incluida la batería recargable suministrada y la tarjeta de memoria

Adaptador de alimentación de ca AC-L200C/AC-L200D

Requisitos de alimentación: ca de 100 V a 240 V 50 Hz/60 Hz

Consumo de corriente: de 0,35 A a 0,18 A

Consumo de energía: 18 W

Voltaje de salida: cc de 8,4 V 1,7 A (refiérase a la etiqueta del adaptador suministrado)

Temperatura de funcionamiento: de 0 °C a 40 °C

Temperatura de almacenamiento: de -20 °C a +60 °C

Dimensiones (aprox.): 48 mm × 29 mm × 81 mm (an/al/prf) sin incluir las partes salientes

Peso (aprox.): 170 g sin incluir el cable de alimentación

Batería recargable NP-FV30

Voltaje máximo de salida: cc de 8,4 V

Voltaje de salida: cc de 7,2 V

Voltaje máximo de carga: cc de 8,4 V

Corriente máxima de carga: 2,12 A

Capacidad

normal: 3,6 Wh (500 mAh)

mínima: 3,6 Wh (500 mAh)

Tipo: iones de litio

El diseño y las especificaciones de la videocámara y los accesorios están sujetos a modificaciones sin previo aviso.

- Fabricado bajo licencia de Dolby Laboratories.

Tiempos de carga y funcionamiento estimados de la batería suministrada (en minutos)

Estas tablas muestran los tiempos de funcionamiento aproximados disponibles cuando se utiliza una batería totalmente cargada.

	DCR-SR21 DCR-SX21 DCR-PJ5
Soportes de grabación	Disco duro interno	Tarjeta de memoria
Tiempo de carga (completa)	115
Tiempo de grabación continua	95 105
Tiempo de grabación normal	45 50
Tiempo de reproducción	125 145

• Los tiempos de grabación se midieron con [MODO GRAB.] ajustado en SP.
• El tiempo de grabación normal indica el tiempo de grabación al repetir las operaciones de inicio/detención, al cambiar el modo de película o foto y al utilizar el zoom.
• Al utilizar una tarjeta de memoria Sony.
• Tiempos medidos con la videocámara a 25 °C Se recomienda de 10 °C a 30 °C
• El tiempo de grabación y de reproducción será más corto cuando utilice la videocámara a bajas temperaturas.
• En función de las condiciones en las que utilice la videocámara, es posible que el tiempo de grabación y reproducción se vea reducido.
• El tiempo máximo de grabación de películas y el número de fotos que se pueden grabar aparecen en la pantalla (pág. 40)
• El tiempo de grabación puede variar en función de las condiciones de grabación y del motivo, [MODO GRAB.].

Marcas comerciales

• "Handycam" y sus marcas comerciales registradas de Sony Corporation.
• "Memory Stick", "Memory Stick Duo", "Memory Stick PRO Duo", "Memory Stick PRO-HG Duo", "Memory Stick Micro", "MagicGate", "MAGICGATE", "MagicGate Memory Stick" y "MagicGate Memory Stick Duo" son marcas comerciales o marcas comerciales registradas de Sony Corporation.

- "InfoLITHIUM" es una marca comercial de Sony Corporation.

- "DVDirect" es una marca comercial de Sony Corporation.

- Dolby y el símbolo de doble D son marcas comerciales de Dolby Laboratories.

- Microsoft, Windows, Windows Vista y DirectX son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos y/o en otros países.

• Macintosh y Mac OS son marcas comerciales registradas de Apple Inc. en los EE. UU. y en otros países.

- Intel, Intel Core y Pentium son marcas comerciales o marcas comerciales registradas de Intel Corporation o sus subsidiarias en los Estados Unidos y en otros países.

- Adobe, el logotipo de Adobe y Adobe Acrobat son marcas comerciales registradas o marcas comerciales de Adobe Systems Incorporated en los Estados Unidos y/o en otros países.

- El logotipo de SDXC es una marca comercial de SD-3C, LLC.

- MultiMediaCard es una marca comercial de MultiMediaCard Association.

Todos los demás nombres de productos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías. Además, en este manual, ™ y ® no se incluyen de forma expresa en todos los casos.

Precauciones

Grabación

- Cuando use por primera vez una tarjeta de memoria con la videocámara, se recomienda formatear la tarjeta de memoria con la videocámara (pág. 53) para obtener una operación estable.

Cuando se formatee, se eliminarán todos los datos grabados en la tarjeta de memoria y no se podrán recuperar. Guarde los datos importantes en su computadora, etc., con antelación.

• Antes de comenzar a grabar, pruebe las funciones de grabación para asegurarse de que la imagen y el sonido se graben sin problemas.
• No es posible compensar el contenido de las grabaciones, aun si la grabación o la reproducción no son posibles a causa de una falla de funcionamiento de la videocámara, de los soportes de almacenamiento, etc.
• Los sistemas de televisión en color varían en función del país o la región. Si desea ver su grabación en un televisor, necesita un televisor con sistema NTSC.
• Los programas de televisión, películas, cintas de video y demás materiales pueden estar sujetos a derechos de autor. La grabación no autorizada de tales materiales puede ir en contra de las leyes sobre los derechos de autor.
• Si después de terminar la grabación se están grabando todavía datos en el soporte, se indicarán los siguientes estados. Durante este tiempo, no aplique golpes o vibraciones a la videocámara, ni retire la batería o el adaptador de alimentación de ca.

- El indicador de acceso (pág. 8) está encendido o parpadeando.

- El icono del soporte de la parte superior derecha de la pantalla de cristal líquido parpadea.

Nota sobre la reproducción

- Es posible que las imágenes grabadas en la videocámara no se reproduzcan correctamente en otros dispositivos.

De manera inversa, es posible que las imágenes grabadas en otros dispositivos no se reproduzcan correctamente en esta videocámara.

- Las películas grabadas en tarjetas de memoria SD no se pueden reproducir en equipos de A/V de otro fabricantes.

Acerca de las imágenes, ilustraciones y visualizaciones de la pantalla de este manual

• Las imágenes de ejemplo que se utilizan en este manual con fines ilustrativos fueron capturadas mediante una cámara digital de imágenes fijas y, por lo tanto, pueden lucir diferentes a las imágenes e indicadores en pantalla que aparecen realmente en la videocámara. Asimismo, las ilustraciones de la videocámara y las indicaciones de la pantalla han sido exageradas o simplificadas para facilitar su comprensión.
• En este manual, el disco duro interno (DCR-SR21) de la videocámara y la tarjeta de memoria se denominan “soportes de grabación”.
• El diseño y las especificaciones de la videocámara y los accesorios están sujetos a modificaciones sin previo aviso.

Confirme el número de modelo de la videocámara

• El nombre del modelo se muestra en este manual cuando hay diferencias de especificación entre los modelos. Confirme el nombre del modelo indicado en la parte inferior de la videocámara.
• Las principales diferencias de especificación de esta serie son las siguientes.

	Soportes de grabación	Capacidad del soporte de grabación interno	Proyector
DCR-SR21	Disco duro interno + tarjeta de memoria	80 GB	—
DCR-SX21	Tarjeta de memoria	—	—
DCR-PJ5			√

Uso y cuidados

• La videocámara no está protegida contra el polvo, las salpicaduras ni el agua.
• No utilice ni almacene la videocámara y los accesorios en los siguientes lugares:
• En lugares extremadamente cálidos, fríos o húmedos. Nunca los deje expuestos a temperaturas superiores a 60 °C como, por ejemplo, bajo la luz solar directa, cerca de calefactores o en un automóvil estacionado bajo el sol. Podrían deformarse o sufrir fallas de funcionamiento.
• Cerca de campos magnéticos intensos o vibraciones mecánicas. La videocámara podría sufrir fallas de funcionamiento.
• Cerca de ondas radiofónicas potentes o radiaciones. Es posible que la videocámara no pueda grabar correctamente.
• Cerca de receptores de AM y de equipos de video. Es posible que se produzcan ruidos.
• En una playa o cualquier lugar con mucho polvo. Si entra arena o polvo en la videocámara, pueden causar una falla de funcionamiento. En ocasiones, esta falla de funcionamiento puede resultar irreparable.
• Cerca de ventanas o en el exterior, donde la pantalla de cristal líquido o el objetivo pueden quedar expuestos a la luz solar directa. Esto puede dañar la pantalla de cristal líquido.
• Alimente la videocámara con cc de 6,8 V/7,2 V (batería) o cc de 8,4 V (adaptador de alimentación de ca).
• Para alimentar la videocámara con cc o ca, utilice los accesorios recomendados en este manual de instrucciones.
• No permita que la videocámara se moje; por ejemplo, bajo la lluvia o por el agua del mar. Si la videocámara se moja, podría sufrir fallas de funcionamiento. En ocasiones, esta falla de funcionamiento puede resultar irreparable.
• Si dentro de la videocámara entra algún objeto o líquido, desconéctela y haga que la revise un distribuidor de Sony antes de volver a utilizarla.
• Evite manipular, desmontar o modificar la videocámara bruscamente y exponerla a golpes o impactos como martillazos, caídas o pisotones. Sea especialmente cuidadoso con el objetivo.
• Cuando no utilice la videocámara, manténgala apagada.
• No utilice la videocámara envuelta en una toalla, por ejemplo. Si lo hace, puede recalentarse internamente.
• Cuando desconecte el cable de alimentación, tire del enchufe y nunca del cable.
• Procure no dañar el cable de alimentación al colocar un objeto pesado sobre él.
• No use la batería si está deformada o dañada.
• Mantenga limpios los contactos metálicos.
• Si se producen fugas del líquido electrolítico de la pila:
• Póngase en contacto con un centro de servicio técnico local autorizado de Sony.
• Límpiese con agua cualquier líquido que haya entrado en contacto con su piel.
• Si le entra líquido en los ojos, láveselos con agua abundante y acuda a un médico.

Cuando no utilice la videocámara durante un tiempo prolongado

• Para mantener la videocámara en óptimo estado durante mucho tiempo, enciéndala y déjela funcionar grabando y reproduciendo imágenes aproximadamente una vez al mes.
• Agote la batería completamente antes de guardarla.

Pantalla de cristal líquido

• No ejerza excesiva presión sobre la pantalla de cristal líquido, ya que puede provocar daños.
• Cuando utilice la videocámara en un lugar frío, es posible que en la pantalla de cristal líquido aparezca una imagen residual. No se trata de una falla de funcionamiento.
• Mientras utiliza la videocámara, la parte posterior de la pantalla de cristal líquido se puede calentar. No se trata de una falla de funcionamiento.

Para limpiar la pantalla de cristal líquido

- Si la pantalla de cristal líquido se ensucia de huellas dactilares o polvo, se recomienda el uso de un paño suave para limpiarla. Si utiliza el kit de limpieza para la pantalla de cristal líquido (se vende por separado), no aplique el líquido de limpieza directamente sobre la pantalla. Utilice papel de limpieza humedecido con el líquido.

Para limpiar el objetivo del proyector (DCR-PJ5)

• Frote ligeramente el objetivo con un paño suave, como un paño de limpieza o un paño para limpiar cristales.
• Las manchas difíciles se pueden quitar con un paño suave, como un paño de limpieza o un paño para limpiar cristales, ligeramente humedecido con agua.
• No use nunca un disolvente, como alcohol, benceno o diluyentes; detergentes ácidos, alcalinos o abrasivos ni paños de limpieza con productos químicos, ya que dañarán la superficie del objetivo.

Manipulación de la unidad

• Si la unidad está sucia, limpie el cuerpo de la videocámara con un paño suave ligeramente humedecido con agua y, a continuación, limpie la unidad con un paño suave y seco.
• No realice ninguna de las acciones siguientes para evitar dañar el acabado:
• Usar productos químicos como diluyentes, bencina, alcohol, paños con productos químicos, repelentes, insecticidas y pantallas solares
• Utilizar la videocámara con las sustancias mencionadas en las manos
• Dejar la unidad en contacto con objetos de goma o vinilo durante un tiempo prolongado

Cuidado y almacenamiento del objetivo

• Frote la superficie del objetivo con un paño suave en los casos siguientes:
• Cuando haya huellas dactilares en la superficie del objetivo
• En lugares cálidos o húmedos

- Cuando el objetivo esté expuesto al aire salado como, por ejemplo, a orillas del mar

• Guárdelo en un lugar bien ventilado donde no haya suciedad ni mucho polvo.
• Para evitar la aparición de moho, limpie el objetivo periódicamente como se ha descrito anteriormente.

Carga de la pila recargable preinstalada

La videocámara contiene una batería recargable preinstalada para conservar la fecha, la hora y otros ajustes aunque esté apagada. La pila recargable preinstalada siempre se carga mientras la videocámara está conectada al tomacorriente de pared a través del adaptador de alimentación de ca o cuando tiene la batería insertada. La batería recargable se descargará completamente transcurridos aproximadamente 3 meses si no utiliza la videocámara en absoluto. Utilice la videocámara después de cargar la batería recargable preinstalada. Sin embargo, aunque no esté cargada, el funcionamiento de la videocámara no se verá afectado, siempre que no se esté grabando la fecha.

Procedimientos

Conecte la videocámara a un tomacorriente de pared mediante el adaptador de alimentación de ca suministrado y deje la pantalla de cristal líquido cerrada durante más de 24 horas.

Nota sobre la eliminación o transferencia de la videocámara (DCR-SR21)

Incluso si elimina todas las películas e imágenes fijas, o si lleva a cabo la operación [FORMAT. SOPORTE], es posible que los datos del soporte de grabación interno no se borren por completo. Si se deshace de la videocámara, se recomienda que ejecute la función [VACIAR] (consulte "Obtención de información detallada de la Guía práctica de "Handycam" " en la página 39) para impedir la recuperación de los datos. Además, cuando deseche la videocámara, se recomienda que destruya el cuerpo real del aparato.

Batería

• Cuando extraiga la batería o desconecte el adaptador de alimentación de ca cierre la pantalla de cristal líquido y asegúrese de que el indicador POWER (pág. 8) y el indicador de acceso (pág. 8) estén apagados.
• El indicador CHG (carga) parpadea durante la carga en las condiciones siguientes:
• La batería no está conectada correctamente. – La batería está dañada. – La temperatura de la batería es baja.

Retire la batería de la videocámara y póngala en un lugar cálido.

– La temperatura de la batería es alta.

Retire la batería de la videocámara y póngala en un lugar frío.

Adaptador de alimentación de CA

• Cuando utilice el adaptador de alimentación de CA, use el tomacorriente de pared más cercano. Desconecte inmediatamente el adaptador de alimentación de CA del tomacorriente de pared si se produce alguna falla mientras utiliza la videocámara.
• No coloque el adaptador de alimentación de CA en lugares estrechos, como por ejemplo entre una pared y un mueble.
• No provoque un cortocircuito en la clavija de CC del adaptador de alimentación de CA ni en el terminal de la batería con ningún objeto metálico. Puede causar una falla.

Tarjeta de memoria

• Ajuste el soporte de grabación en [TARJ. MEMORIA] para grabar películas y/o fotos en una tarjeta de memoria (DCR-SR21).
• Tipos de tarjetas de memoria que puede usar con esta videocámara

- Solamente pueden utilizarse “Memory Stick PRO Duo”, “Memory Stick PRO-HG Duo”, tarjetas de memoria SD (de clase 2 o más rápidas), tarjetas de memoria SDHC (de clase 2 o más rápidas) y tarjetas de memoria SDXC (de clase 2 o más rápidas) con esta videocámara. No está asegurado el funcionamiento con todas las tarjetas de memoria.

• Se han probado y se ha demostrado que los "Memory Stick PRO Duo" de hasta 32 GB y las tarjetas de memoria SD de hasta 64 GB funcionan con la videocámara.
• Para grabar películas en un “Memory Stick PRO Duo”, se recomienda utilizar un “Memory Stick PRO Duo” de 512 MB o superior.
• En este manual, "Memory Stick PRO Duo" y "Memory Stick PRO-HG Duo" se denominan "Memory Stick PRO Duo" y las tarjetas de memoria SD, SDHC y SDXC se denominan tarjetas de memoria SD.
• MultiMediaCard no se puede utilizar.
• Las imágenes grabadas en tarjetas de memoria SDXC no se pueden reproducir ni importar en computadoras no compatibles con el sistema de archivos exFAT*, en componentes de AV, etc., conectados a esta videocámara mediante un cable USB. Compruebe que los dispositivos conectados sean compatibles con el sistema de archivos exFAT de antemano. Si conecta un dispositivo que no sea compatible con el sistema de archivos exFAT, es posible que aparezca la pantalla de inicialización. No ejecute nunca la inicialización, de lo contrario, se perderán todos los contenidos grabados.

* exFAT es el sistema de archivos utilizado en las tarjetas de memoria SDXC.

- Tamaño de las tarjetas de memoria que se pueden utilizar con la videocámara

• Solamente pueden utilizarse “Memory Stick Duo” de aproximadamente la mitad de tamaño de los “Memory Stick” estándar, y pueden utilizarse tarjetas de memoria SD de tamaño estándar.
• No adhiera etiquetas ni similares a una tarjeta de memoria ni a un adaptador para tarjetas de memoria. Si lo hace, puede ocasionar una falla de funcionamiento.

Elementos de menú

- Los elementos de menú que aparezcan atenuados no estarán disponibles en las condiciones de grabación o reproducción actuales.

Guarde todos los datos de imagen grabados

- Para evitar que se pierdan sus datos de imagen, guarde periódicamente todas las imágenes grabadas en soportes externos. Se recomienda que guarde los datos de imágenes en un disco tal como un DVD-R mediante la computadora. Así mismo, puede guardar sus datos de imágenes mediante una videograbadora o una grabadora de DVD/HDD, etc. (pág. 19).

Nota sobre la temperatura de la videocámara y la batería

- Cuando la temperatura de la videocámara o la batería sea demasiado alta o baja, es posible que no se pueda grabar ni reproducir en la videocámara. Esto se debe a que en estas condiciones se activan las funciones de protección de la videocámara. En este caso, aparecerá un indicador en la pantalla de cristal líquido.

Si la videocámara se conecta a una computadora o a accesorios

• No intente formatear el soporte de la videocámara mediante una computadora. Si lo hace, es posible que la videocámara no funcione correctamente.
• Cuando conecte la videocámara a otro dispositivo mediante un cable, asegúrese de insertar la clavija del conector en la dirección correcta. Si inserta la clavija a la fuerza en el terminal, dañará el terminal, lo que podría ocasionar una falla de funcionamiento en la videocámara.

Si no puede grabar o reproducir imágenes, ejecute [FORMAT.SOPORTE]

- Si graba o elimina imágenes repetidamente durante mucho tiempo, los datos del soporte de grabación se fragmentarán. Las imágenes no se pueden guardar ni grabar. En tal caso, guarde las imágenes en algún tipo de soporte externo primero y, a continuación, ejecute [FORMAT.SOPORTE] mediante la selección de MENU → [Mostrar otros] → [FORMAT.SOPORTE] (en la categoría 📋 [GESTIÓN SOPORTE]) → el soporte deseado (DCR-SR21) → [SÍ] → [SÍ] → OK.

Notas sobre la utilización

- No realice ninguna de las acciones siguientes, o de lo contrario, podría dañar el soporte de grabación, imposibilitar la reproducción o perder las imágenes grabadas u ocasionar otras fallas de funcionamiento.

- Expulsar la tarjeta de memoria cuando el indicador de acceso (pág. 8) esté encendido o parpadeando - Extraer la batería o el adaptador de alimentación de ca de la videocámara o someter la videocámara a golpes o vibraciones cuando el indicador POWER (pág. 8) o el indicador de acceso (pág. 8) está encendido o parpadeando

- No utilice la videocámara en áreas donde haya mucho ruido (DCR-SR21).

Acerca del sensor de caídas (DCR-SR21)

- Para proteger el disco duro interno contra los golpes producidos por las caídas, la videocámara cuenta con una función de sensor de caídas. Cuando se produce una caída, o en condiciones de falta de gravedad, es posible que también se grabe el ruido de bloqueo que se produce cuando la videocámara activa esta función. Si el sensor de caídas detecta una caída repetidamente, es posible que se detenga la grabación o la reproducción.

Nota sobre el uso de la videocámara a grandes alturas (DCR-SR21)

- No encienda la videocámara en áreas de baja presión, de altitud superior a los 5 000 metros. Si lo hace, puede dañarse la unidad de disco duro interno de la videocámara.

Índice

A

AJ.SOPORTE FOTO .....9

AJ.SOPORTE PEL. 9

AJUS.RELOJ 8

Ajuste de la fecha y la hora ......8

AJUSTE IDIOMA ....3

AJUSTE MI MENÚ ....32

AJUSTES SOPORTE .....9

Almacenamiento de imágenes en un disco ....19

Altitud ....54

Archivo de imágenes en un soporte externo ....24

Ayuda de PMB 30

B

batería....7

BORRAR....14

C

Cable de conexión de A/V .... 17, 18, 22

Cable USB 19,21

Carga de la batería ....7

CÓDIGO DATOS......8

Computadora ....27

CONEXIÓN USB .....19, 21

Cuidado 50

D

Disco duro interno .....9

División de una película .....38

Encendido de la unidad .....8

Especificaciones ....46

F

FECHA/HORA 8

Fotos 10

G

Grabación ....10

Grabadora de discos .....22

Grabadora de DVD ......21

Guía práctica de "Handycam" ...39

Indicadores de advertencia .....45

Indicadores de la pantalla .....40

Instalación .....27

Macintosh 27

Mantenimiento ....50

"Memory Stick" 52

"Memory Stick PRO Duo"......52

Pitidos de funcionamiento .....8

PMB (Picture Motion Browser) 30

Precauciones ....49

Reparación ....43

Reproducción .....12

RESET 42

S

Sistema informático .....27

Software 27

Solución de problemas .....43

Soporte externo ....24

Soportes de grabación .....9

T

Tarjeta de memoria ....52

Televisor 18

Tiempos de carga y funcionamiento....48

Tomacorriente de pared .....7

Trípode 42

V

VIDEO LIGHT ....11

ÍNDICE VISUAL ......12

Visualización de autodiagnóstico 45

VISUALIZAR IMÁGENES .....12

Volumen 13

W

Windows 27

Z

Zoom 42,43

Encontrará las listas de menús en las páginas 35 a 37.

Puede encontrar más información sobre este producto y respuestas a las preguntas más frecuentes en nuestro sitio Web de atención al cliente.

http://www.sony.net/

Impreso en papel reciclado en un 70% o más.
