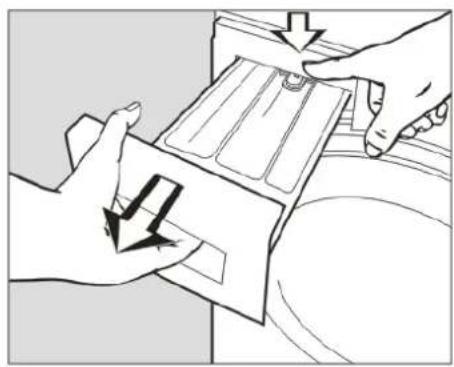

¿Cómo limpio el cajón de detergente?

Retire el cajón presionando el pestillo dentro del compartimento. Lávelo con agua corriente tibia, prestando atención a la tapa del sifón. Séquelo y vuelva a insertarlo.

¿Qué debo hacer si la lavadora vibra excesivamente?

Verifique que los pernos de transporte estén retirados. Asegúrese de que la máquina esté nivelada en el piso y los pies estén ajustados correctamente. Evite sobrecargar.

¿Cómo limpio el filtro de la bomba?

Desenchufe la máquina. Abra la cubierta inferior, drene el agua usando un recipiente, luego desenrosque el filtro. Límpielo y retire cualquier objeto extraño.

¿Qué significa el código de error E10?

E10 indica un problema de suministro de agua. Verifique que el grifo de agua esté abierto y la manguera de entrada no esté doblada o bloqueada.

¿Con qué frecuencia debo descalcificar mi lavadora?

Cada 3-6 meses, dependiendo de la dureza del agua. Use un agente descalcificador comercial o una mezcla de ácido cítrico y agua.

¿Puedo lavar un edredón en esta máquina?

Sí, si el edredón es lavable a máquina. Use el programa Manta o Delicados con una velocidad de centrifugado reducida.

¿Por qué no arranca mi máquina?

Asegúrese de que la puerta esté bien cerrada. Verifique que el Bloqueo infantil no esté activado. Compruebe que el grifo de agua esté abierto y la máquina esté enchufada.

¿Cómo uso la función de inicio diferido?

Seleccione el programa y presione el botón Inicio diferido repetidamente para configurar las horas (generalmente 1-24). Presione Inicio para confirmar.

¿Cuál es la velocidad máxima de centrifugado para telas delicadas?

Para delicados, use una velocidad de centrifugado de 400-600 rpm. La máquina reduce automáticamente la velocidad de centrifugado para los programas delicados.

¿Dónde puedo descargar el manual de usuario?

Puede descargar el manual de forma gratuita desde notice-facile.com en formato PDF. Visite la página del producto para el NVR-4901 6K1000.

MANUAL DE USUARIO NVR-4901 6K1000 NEVIR

MANUAL DE INSTRUCCIONES

Leer las instrucciones antes de su uso y guardar para posteriores consultas

Contenidos

Indicaciones de seguridad....3

Partes y características....5

Instalación....6

Funciones del panel de control....9

Cómo utilizar la lavadora....11

Limpieza y Mantenimiento....14

Guía de solución de problemas....16

Parámetros técnicos....17

ADVERTENCIA

Lea cuidadosamente estas indicaciones de seguridad antes de usar. Los puntos indicados aquí son precauciones de seguridad muy importantes que deben ser seguidos cuidadosamente. No nos consideraremos responsables de los daños causados por el incumplimiento de estas advertencias e instrucciones de seguridad, ni los resultantes de operación o uso incorrecto.

El electrodoméstico no debe ser utilizado por personas (incluyendo niños) con minusvalías físicas, sensoriales o mentales o sin experiencia ni conocimientos a menos que sean supervisados durante su uso, o que se les instruya respecto a su uso por parte de una persona responsable de su seguridad.

Seguridad técnica

• Antes de instalar la lavadora, compruebe si presenta daños externos visibles. No instale ni utilice una lavadora dañada.
• Antes de conectar la lavadora, asegúrese de que los datos de conexión indicados en la placa de datos (voltaje y corriente) concuerden con la instalación eléctrica. Ante cualquier duda, consulte con un electricista calificado.
• La seguridad eléctrica de esta lavadora será garantizada solamente cuando haya una continuidad completa entre ella y un sistema de toma de tierra que cumpla con las normas de seguridad nacionales vigentes. Es muy importante que este requisito básico de seguridad se cumpla y sea testado regularmente, y que ante cualquier duda sean requeridos los servicios de un electricista calificado que verifique la instalación eléctrica de la vivienda. El fabricante no se responsabilizará de los daños causados por una toma de tierra inadecuada.
• No conecte la lavadora al suministro de energía mediante un cable de extensión. Los cables de extensión no garantizan la seguridad requerida del electrodoméstico.
• Las reparaciones no autorizadas pueden causar daños imprevistos para el usuario, de los cuales el fabricante no se responsabilizará. Las reparaciones deben ser llevadas a cabo solamente por un técnico de servicio aprobado.

Asegúrese de que no se suministre corriente a la máquina hasta que se haya llevado a cabo el trabajo de mantenimiento o reparación.

• Si el cable de conexión está dañado o roto, el mismo debe ser reemplazado únicamente por un técnico de servicio aprobado para proteger al usuario de cualquier peligro.
• Los componentes defectuosos deben ser remplazados únicamente por repuestos originales de fábrica. Los estándares de seguridad de la máquina podrán ser garantizados solamente cuando se sigan estos preceptos.

Nota	ESTA LAVADORA DEBE ESTAR CONECTADA A UNA TOMA DE TIERRA.

Uso correcto

• Para evitar riesgos de lesiones personales o daños a la máquina, no la instale en lugares húmedos o expuestos a lluvias.
• No instale la lavadora en lugares con exposición directa a la luz solar en donde el plástico o componentes se dañen. Acortará la vida de su lavadora.
• No instale la lavadora en lugares en los que pueda haber temperaturas bajo 0° C. Si las mangueras se congelan pueden explotar o romperse. La confiabilidad de la unidad de control eléctrico puede verse dañada a temperaturas por debajo del punto de congelación.
• No utilice agua a presión sobre el electrodoméstico al limpiarlo.
• Mantenga la lavadora alejada del fuego o fuentes de calor.
• Antes de utilizar la lavadora por primera vez, asegúrese de que los anclajes de transporte ubicados en la parte trasera de la máquina hayan sido quitados. Durante el centrifugado, los anclajes de transporte que sigan colocados pueden resultar dañinos tanto para la máquina como para los muebles o electrodomésticos contiguos.
• Cierre el grifo si la máquina se deja en desuso por un largo tiempo (por ejemplo en vacaciones), especialmente si no hay un drenaje en el suelo (surco) en la proximidad inmediata.
  Asegúrese de que los objetos como (por ejemplo clavos, alfileres, monedas, trozos de papel), etc., no sean introducidos en la máquina con las prendas a lavar. Estos pueden dañar los componentes de la máquina (por ejemplo el tambor), y que a su vez pueden dañar las prendas.
• No lave cosas resistentes al agua (por ejemplo impermeables) en la lavadora.
• Retire las prendas de la lavadora únicamente una vez que el tambor haya terminado de girar. Introducir las manos en un tambor en movimiento es extremadamente peligroso y puede producir lesiones.

Seguridad con los niños

• Mantenga a los niños alejados de la lavadora en todo momento. Para evitar riesgos de lesiones, no deje jugar a los niños sobre la lavadora o cerca de la misma, ni deje que jueguen con sus controles. Supervise a los niños mientras la esté utilizando.
• Los niños mayores pueden utilizar la lavadora únicamente si su funcionamiento les ha sido explicado claramente y son capaces de usarla con cuidado, reconociendo los peligros de su uso incorrecto.
• Para máquinas con puerta de "ojo de buey", recuerde que el vidrio de la misma se calentará cuando lave a temperaturas muy elevadas. No deje que los niños la toquen.

Nota	Desenrosque el filtro de la bomba de drenaje para dejar que el agua se escurra cuando la máquina no sea usada por mucho tiempo.

Nota	El dibujo de la máquina en el manual es únicamente utilizado para propósitos instructivos. Puede variar según el modelo que compre.

Desembalaje

• Remueva todo el embalaje (incluyendo la base de poliuretano), en caso contrario podrían ocurrir vibraciones y ruidos.
• Deshágase de todos los envoltorios de forma segura y manténgalos fuera del alcance de los niños. ¡Peligro de sofocación!
• Es normal que aparezcan gotas de agua sobre el envoltorio plástico y el vidrio de la ventana de observación, las cuales son producto del agua que se deja en el interior para pruebas.

Accesorios

Asegúrese de haber recibido todos los artículos descritos a continuación:

Accesorios	Nombre	Cantidad	Accesorios	Nombre	Cantidad
	Manguera de entrada	1		Pieza en “U”	1
	Tapones de los anclajes de transporte	4		Manual	1

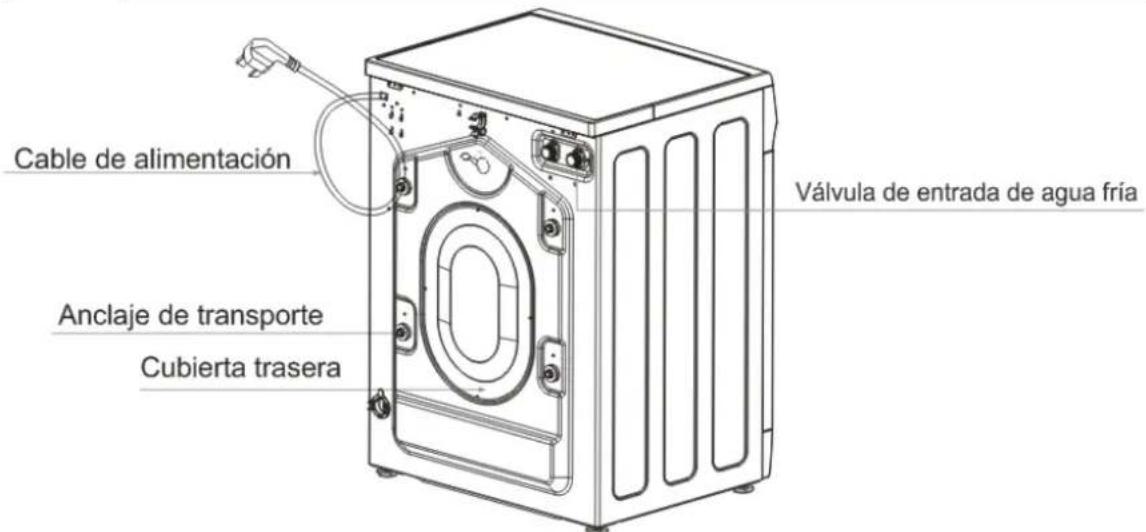

Extracción de los anclajes de transporte

• Retire todos los anclajes de transporte ubicados en la parte trasera de la máquina con herramientas.
• Tape los agujeros con las tapas de los anclajes de transporte provistas.

Nota	Pueden producirse vibraciones fuertes, ruidos o fallos si no se retiran los anclajes de transporte.

- Conserve los anclajes de transporte para traslados futuros. Siempre que el electrodoméstico sea trasladado, los anclajes de transporte deben volverse a poner. Al instalarlos, afloje el tornillo primero y retire el tapón. Luego instale los anclajes de transporte y ajustelos con la llave.

Requisitos de ubicación para la instalación

• El suelo de cemento es la superficie más adecuada para la instalación de la lavadora, siendo mucho menos propenso a vibraciones durante el ciclo de centrifugado que los suelos de madera o superficies alfombradas.
• La máquina debe estar nivelada y colocada de manera segura. No ubique la máquina sobre amortiguadores o soportes. La distancia entre la máquina y la pared debe ser mayor a 10 cm.
• Para evitar vibraciones durante el centrifugado, la maquina no debe ser instalada sobre revestimientos blandos para suelos.

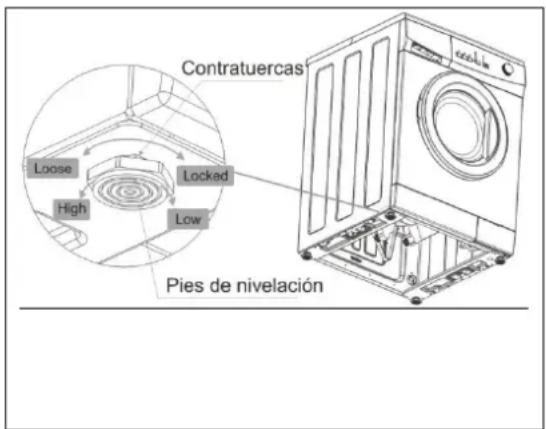

Ajuste de nivel

La máquina debe colocarse perfectamente nivelada sobre sus cuatro pies para asegurar su funcionamiento correcto y seguro.

Una instalación incorrecta puede aumentar el consumo de agua y electricidad y puede dar opción a que la máquina se mueva.

Haga lo siguiente cuando la máquina no esté nivelada:

• Utilizando la llave desajuste las contratuercas en el sentido de las agujas del reloj. Luego gire las contratuercas junto con los pies ajustables para desenroscar.
• Utilice un nivel para verificar que la máquina este nivelada.
• Apriete los pies ajustables de manera segura con una llave de grifos. Gire las contratuercas nuevamente utilizando la llave hasta que se apoye firmemente en la carcasa.

Nota	Pueden producirse vibraciones y ruidos si las contratuercas no están apoyadas firmemente en sus lugares.

Conexión de la manguera de desagüe

1. Directamente a una pila:

Si el grifo de desagüe no ha sido utilizado anteriormente, revise cualquier tapón ciego que pueda haber.

Presione la manguera de drenaje al grifo y asegúrela con un gancho de ser necesario. Asegúrese de que se forme una curva en la manguera de drenaje para prevenir que desperdicios de la pila entren en la lavadora.

Si es necesario, la manguera de drenaje puede ser extendida a un largo de 4 m.

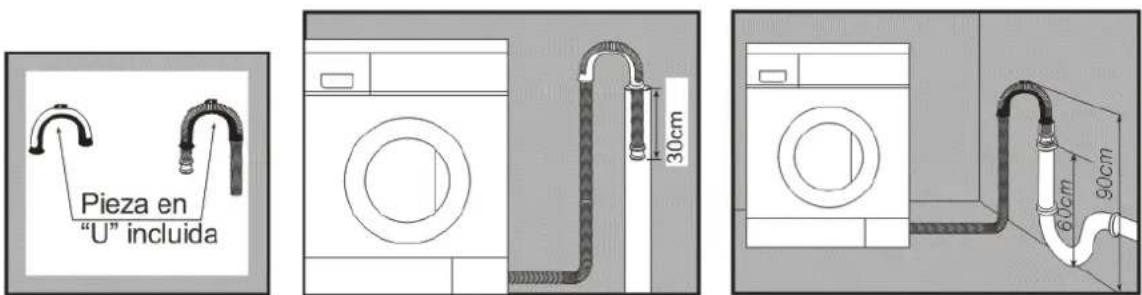

2. Conectada de forma segura a un tubo vertical.

Primero forme un gancho al final de la manguera de drenaje utilizando la "pieza en "U" provista. Coloque la manguera de drenaje en su tubo vertical, que debería tener un diámetro interno de aproximadamente 38 mm. para asegurarse de que haya una cámara de aire entre la manguera de drenaje y el tubo vertical.

Cuando se drene en un tubo vertical, asegúrese de que la parte superior del tubo no sea de más de 90 cm. ni de menos de 60 cm. sobre el nivel del suelo.

Conexión de la manguera de suministro de entrada

Conecte la manguera de entrada incluida con la máquina a un grifo con una rosca de 3/4". No utilice mangueras usadas con anterioridad.

La instalación debe cumplir con los requerimientos de las autoridades locales de gestión del agua y las normas de construcción.

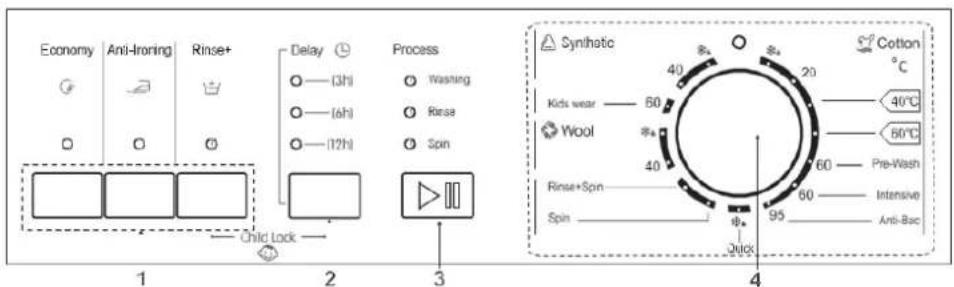

El panel de control

Hay tres funciones básicas y dos combinadas. Son “Economía”, “Anti-Arrugas”, “Enjuague+” y “Economía+Anti-Arrugas”, “Anti-Arrugas+Enjuague+”. Seleccione una función adecuada presionando el botón repetidamente.

Economía

Esta función sirve para reducir el consumo de agua y energía cuando se lavan pequeñas cargas. La función no está disponible para todos los programas. El detalle se encuentra en el Formulario 3 en la página 9

Anti-Arrugas:

Esta opción sirve para reducir arrugas en las prendas durante el ciclo de lavado. Una vez que se seleccione esta función, la máquina no ejecutará el último drenaje a menos que se presione el botón "Inicio / Pausa". Esta función está disponible para todos los programas excepto el de centrifugado. (Nota: El tiempo máximo para esta función es de 12 horas. Si se exceden las 12 horas, la máquina drenará y centrifugará automáticamente.)

Enjuague+

Esta función sirve para aumentar con un enjuague adicional al programa que haya seleccionado. Esta función está disponible para todos los programas excepto el de centrifugado.

2. Inicio programado

Presione este botón repetidamente para ajustar el tiempo de programado del inicio del ciclo de lavado desde 3h., 6h, 12h

3. Inicio / Pausa

Presione este botón para iniciar o pausar un ciclo de lavado. La puerta no podrá ser abierta cuando la máquina esté pausada.

4. Rueda de selección de programas

Gire esta rueda de selección de programas en el sentido de las agujas del reloj, o el opuesto a las agujas del reloj para seleccionar el programa de lavado requerido. Una vez que se presione el botón "Inicio /Pausa" y la máquina esté en funcionamiento, el programa no podrá ser cambiado. Los detalles de los programas se encuentran en el Formulario 3 de la página 9.

(Nota: Al finalizar el proceso de lavado la rueda de selección de programas debe ser girada hacia la posición "0")

Estándar 60°C y Estándar 40°C son adecuados para lavar prendas de algodón con suciedad normal y son los programas más eficientes en términos de consumo de agua y energía combinados para el lavado de este tipo de prendas de algodón. Tenga en cuenta que la temperatura real puede diferir de la temperatura informada del ciclo.

Nota

Para su seguridad, por favor no gire la rueda de selección de programas a la posición "0" ni retire las prendas cuando la máquina esté en funcionamiento. Debido a que la temperatura del agua puede ser elevada, puede sufrir quemaduras. El seguro de la puerta se abrirá automáticamente al finalizar el ciclo de lavado cuando la temperatura del tambor haya disminuido.

Bloqueo de protección infantil ("Enjuague" + "Inicio de Programa")

1. Pulse los botones "Enjuague" + "Inicio de Programa" al mismo tiempo durante 3 segundos. Cuando hay tres pitidos, la función trabaja.
2. Cuando esta función se activa, todas las llaves y el mando no están disponibles. Pero cuando el mando se gira a la posición "", la alimentación se apagará.
3. Esta función puede seleccionarse antes o durante un ciclo de lavado.
   Cómo cancelar esta función: Pulse los botones " Enjuague" + "Inicio de Programa " al mismo tiempo durante 3 segundos. La función se cancela cuando hay tres pitidos de nuevo.

Selección y funciones de los distintos programas

Programa	Tiempo (min.)	Temp. (°C)	Cantidad de Enjuagues	Mayor Velocidad de Centrifugado (rpm)	Opciones de las Funciones
					Economía	Anti-Planchado	Enjuague +	Inicio programado
Estándar Algodón	80	-/30/40/60/95	2	0/400/600/800/1000/1200	•	•	•	•
Intensivo Algodón	110	-/30/40/60/95	2	0/400/600/800/1000/1200		•	•	•
Pre-Lavado Algodón	105	-/30/40/60/95	2	0/400/600/800/1000/1200		•	•	•
Anti-Bac	129	95	2	0/400/600/800/1000/1200		•	•	•
Prendas infantiles	119	-/30/40/60	4	0/400/600/800/1000/1200	•	•	•	•
Pesado	116	-/30/40/60	3	0/400/600/800/1000/1200	•	•	•	•
Limpieza de Tambor	72	-/30/40/60/95	2	0/400/600/800/1000/1200			•	•
Centrifuga do	11	-	0	0/400/600/800/1000/1200				•
Enjuague + Centrifuga do	16	-	1	0/400/600/800/1000/1200		•	•	•
Lavado Nocturno	81	-/30/40/60	2	0/400/600/800		•	•	•
Rápido	15	-/30/40	2	0/400/600/800/1000/1200		•	•	•
Mixto	60	-/30/40/60	3	0/400/600/800	•	•	•	•
Seda	46	-/30/40	2	0/400/600		•	•	•
Lana	48	-/30/40	2	0/400/600		•	•	•
Sintético	49	-/30/40/60	2	0/400/600/800	•	•	•	•

Formulario

Nota: El tiempo de funcionamiento es únicamente para usar como referencia. Los tiempos son diferentes según las diferentes prendas y sus pesos. El símbolo "-" significa que la temperatura del agua es normal. No se puede seleccionar simultáneamente "Economía" y "Enjuague+". Las opciones por defecto están marcadas en negrita en el Formulario.

Antes de lavar prendas por primera vez, debe realizar un ciclo completo sin prendas.

Para hacerlo:

1. Conecte el cable y abra el grifo.
2. Gire la rueda de selección de programas a la posición "algodón estándar" para las series 4600
3. Presione "Inicio / Pausa".

Esto eliminará cualquier resto de agua de las pruebas de fabricación que todavía permanezca en la lavadora.

Preparación de lavado

1. Conecte bien las mangueras de entrada y abra el grifo.
2. Después de asegurarse que la toma de alimentación eléctrica se encuentra conectada a toma de tierra de una forma segura, inserte el enchufe en la toma.
3. Coloque la manguera de desagüe correctamente.

Preparación de prendas

1. Clasifique las prendas por color y atendiendo a la información reflejada en las etiquetas. La mayoría de las prendas tienen una etiqueta informativa sobre las recomendaciones de lavado, éstas se encuentran en el cuello o sobre la costura lateral.
2. Verifique todos los bolsillos para asegurarse de que estén vacíos. Objetos como (por ejemplo clavos, monedas, trozos de papel, etc.) pueden ocasionar daños a las prendas y a los componentes de la máquina.
3. Cierre las cremalleras, etc. antes de lavar.
4. Los tejidos oscuros usualmente contienen exceso de tinturas y deberían ser lavados separadamente varias veces antes de ser incluidos en una carga mixta. Siempre lave las prendas blancas y las de color por separado.
5. Las zonas muy sucias, manchas, etc. deben ser tratadas previamente con detergentes líquidos, quita manchas, etc.
6. Ponga del revés las prendas de lana y las prendas que puedan formar pelusas fácilmente antes de introducirlas en la lavadora.

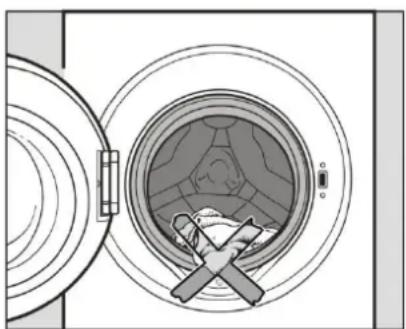

Introducción de las prendas en la lavadora

Extienda las prendas y cárguelas sin apretar en el tambor. Mezclar prendas grandes con pequeñas da mejores resultados de lavado y también ayuda a que la distribución de la carga sea la adecuada durante el proceso de centrifugado.

El uso más eficiente de la energía y agua se consigue cuando se realiza un lavado de carga completa. Sin embargo, no sobrecargue la lavadora ya que esto produce arrugas y reduce la eficiencia del lavado.

Nota

Asegúrese de que no haya prendas atrapadas entre la puerta y el burlete.

Utilización de la gaveta de detergente

1. Abra la gaveta y agregue suficiente detergente en el compartimiento principal de lavado marcado "Ш" o "II
2. Agregue suavizante, añádalo en el compartimiento marcado "☐" o "☐". No exceda la marca de nivel máximo.
3. Agregue detergente en el compartimiento de prelavado marcado "⊥" o "I" según el programa que seleccione.
4. Cierre la gaveta.

La cantidad adecuada dependerá de lo siguiente:

* La cantidad de prendas a lavar
* El nivel de suciedad de las prendas
- Levemente sucias
Sin suciedad ni manchas visibles.
Posiblemente con ligero olor corporal.
-Suciedad normal
Suciedad visible y/o algunas manchas leves.

- Muy sucia

Suciedad visible y manchas y/o manchas secas.

* El nivel de dureza del agua.

Nota	Se recomienda utilizar jabón en polvo de baja espuma.

Pasos del proceso de lavado

1. Abra el grifo del agua y conecte a la electricidad.
2. Abra la puerta e introduzca las prendas de una en una en el tambor.
3. Cierre la puerta y coloque una cantidad adecuada de detergente y suavizante en la gaveta. Cierre la gaveta.
4. Elija el programa que desee girando la rueda de selección de programas.
5. Elija una función de lavado presionando el botón de función.
6. Presione "inicio / pausa" para poner en marcha la lavadora.
7. Cuando finalice el ciclo de lavado sonará un tono de aviso.

Nota	Cuando finalice el ciclo, la máquina cambiará a modo en espera y se apagará tras 10 minutos sin recibir ningún control del panel de control.

Importante:

Por favor asegúrese de que la información de conexión indicada en la placa de información se corresponda con el suministro de electricidad de la vivienda.

Tabla de programas de lavado

Programa	Símbolo de lavado	Tejido
Algodón		Tejidos de algodón, lino o mezclas de algodón como por ejemplo mantelería, toallas, ropa interior, camisetas, etc.
Rápido		Pequeñas cargas de artículos que requieren remojo y pueden ser lavadas en el programa de Algodón.
Enjuague + Centrifugado		Este programa puede ser utilizado para enjuagar artículos que pueden ser lavados en el programa de Algodón. No utilice detergente.
Centrifugado		Centrifugado separado para artículos de algodón y lino.
Intensivo		Tejidos de algodón, lino o mezclas de algodón como por ejemplo mantelería, toallas, ropa interior, camisas, etc.
Sintético		Tejidos sintéticos o mixtos, ropa interior, prendas de color, camisas que no se encogen.
Lana		Lana lavable a máquina o a mano o tejidos de combinaciones de lana.Si la etiqueta de información no especifica una temperatura, lave utilizando la configuración en frío. Es aplicable, también, para sedas lavables a mano.Reduzca la velocidad de centrifugado.

Nota

La máquina contiene un dispositivo de control de estabilidad que asegura que la máquina permanezca estable durante el centrifugado. Para proteger la máquina, se frenará si las prendas no están distribuidas uniformemente dentro del tambor. Las prendas se redistribuyen mediante la rotación inversa del tambor. Esto puede ocurrir varias veces antes de que el desequilibrio desaparezca y se retome el centrifugado normal. Si cada 15 minutos las prendas todavía no se encuentran distribuidas uniformemente dentro del tambor, la máquina no dejará de centrifugar. En este caso, redistribuya la carga manualmente y vuelva a seleccionar el programa de centrifugado.

Seguro de la puerta

Cuando la máquina comienza a funcionar, el seguro de la puerta se bloquea aunque se presione el botón "Inicio / Pausa".

Gire la rueda de selección de programas a la posición "0" y el seguro se desbloqueará en dos minutos.

• Cuando la temperatura dentro del tambor es mayor a 53°C, se bloquea la puerta.
• Cuando existe agua sobre cierto nivel se bloquea la puerta.
• Cuando el ciclo de lavado finaliza la puerta se desbloquea durante dos minutos.

Importante:

No intente abrir la puerta cuando el ciclo de lavado no está finalizado o se interrumpa el suministro de electricidad durante el ciclo, porque la temperatura puede ser elevada y puede existir riesgo de quemaduras.

Desconecte la lavadora del suministro eléctrico y retire el enchufe de la toma antes de limpiar la máquina.

No se debe lavar la máquina.

Limpieza del exterior

Limpie el exterior con un producto suave no abrasivo o con agua y jabón utilizando un paño húmedo. Seque con un trapo suave.

No utilice disolventes, limpiadores abrasivos, limpiacristales ni productos de limpieza multiuso. Estos pueden dañar las superficies de plástico y otros componentes debido a los químicos que contienen.

El tambor de lavado

Limpie el tambor cada 3 meses utilizando el programa "Anti-Bac".

Limpieza de la gaveta

Remueva residuos de detergente regularmente. Limpie la gaveta siguiendo estos pasos:

• Tire de la gaveta hacia afuera hasta que sienta resistencia. Presione hacia abajo para soltar la palanca de retención y al mismo tiempo tire de la gaveta hacia afuera de la máquina.
• Remueva el sifón del compartimiento y límpielo.
• Limpie el surtidor utilizando un cepillo y agua tibia.

Limpieza del compartimiento de la gaveta

Utilice un cepillo para botellas para eliminar los residuos de detergente que se encuentren en el interior del compartimiento donde se ubica la gaveta.

Limpieza del filtro de entrada de agua

Utilice pinzas de punta fina para retirar el filtro de plástico. Límpielo, vuelva a colocarlo y asegúrelo. Este filtro debe ser revisado cada 6 meses aproximadamente, o con más frecuencia si ocurren interrupciones del suministro de agua frecuentemente.

Nota	El filtro debe ser limpiado aproximadamente cada 2 meses, o cuando haya un fallo y los LEDs de “Enjuague” y “Centrifugado” parpadeen para las series 4900

Nota	El filtro debe ser colocado nuevamente en su lugar después de ser limpiado.

Limpieza del filtro de la bomba de drenaje

1. Desconecte la máquina del suministro eléctrico y abra la cubierta de la bomba con un destornillador.	2. Ubique un contenedor debajo de la bomba. Desenrosque y remueva el filtro.	3. Limpie el filtro cuidadosamente.

Importante:

Si la máquina se encuentra expuesta a temperaturas bajo 0°C, se deben tomar ciertas precauciones.

1. Cierre el grifo del agua.
2. Desenrosque la manguera de entrada.
3. Desenganche la manguera de drenaje del soporte trasero, y ubique el final de esta manguera y el de la manguera de entrada en un recipiente. Ejecute el programa de centrifugado.
4. Desconecte el electrodoméstico.
5. Enrosque la manguera de entrada y vuelva a colocar la manguera de drenaje.
6. Cuando vuelva a iniciar la máquina, asegúrese de que la temperatura de la habitación sea mayor a 0°C.

Problema	Código del error	Posible causa	Soluciones
La lavadora no se llena de agua	Parpadeo del indicador de «Centrifugado».	1. El grifo del agua no está abierto.2. La manguera de drenaje no está conectada.3. La válvula de suministro de agua está dañada.	1. Abra el grifo.2. Conecte la manguera.3. Cambie la válvula de suministro de agua
Hay una alarma de bloqueo de la puerta	Parpadeo del indicador de «Aclarado».	1. La puerta no está bien cerrada.2. Hay una prenda atrapada entre la puerta y la junta.3. El cierre de la puerta está dañado.	1. Cierre bien la puerta.2. Introduzca la prenda en el tambor.3. Cambie el cierre de la puerta.
La lavadora no drena	Parpadeo de los indicadores de «Aclarado» y «Centrifugado»	1. La manguera de drenaje está aplastada o doblada.2. El filtro de la bomba de drenaje está atascado.3. Las tuberías del sistema de drenaje están atascadas.	1. Compruebe la manguera de drenaje.2. Limpie el filtro.3. Compruebe el sistema de drenaje y limpielo.
El agua desborda fuera de la lavadora. / El sensor de agua no funciona con normalidad.	Parpadeo del indicador de «Lavado»	1. La válvula de suministro de agua está dañada.2. No hay conexión entre el sensor de agua y el cable.3. El sensor de agua está dañado.	1. Cambie la válvula.2. Asegúrese de que hay conexión.3. Cambie el sensor de agua.
El motor no funciona	Parpadeo de los indicadores de “Lavado” y “Centrifugado”.	1. No hay conexión entre el motor y el cable.2. El motor está protegido a causa de un sobrecalentamiento.3. El motor está dañado.	1. Asegúrese de que hay conexión.2. Verifique si la lavadora está sobrecargada. Apáguela e inténtelo de nuevo cuando se enfríe el motor.3. Cambie el motor.
Hay un fallo en el tubo calentador	Parpadeo de los indicadores de “Lavado” y “Aclarado”.	1. No hay conexión entre el tubo calentador y el cable.2. El tubo calentador está dañado.	1. Asegúrese de que hay conexión.2. Cambie el tubo calentador.
Hay un fallo en el sensor de temperatura	Parpadeo de los indicadores de “Lavado”, “Aclarado” y “Centrifugado”.	1. No hay conexión entre el sensor de temperatura y el cable.2. El sensor de temperatura está dañado.	1. Asegúrese de que hay conexión.2. Cambie el sensor de temperatura.

Modelo	NVR-4901 6K1000
Parámetro
Energía	220 -240V – 50Hz
Capacidad de lavado /centrifugado	7,0 kg.
Energía nominal	2100W
Presión de agua	0,02-0,8MPa
Energía en modo apagado	0,39W
Energía en modo encendido	0,39W
Tiempo de programa(min.)	187
Humedad restante	B
Energía media consumida	0.947kWh
Consumo de agua	45
Peso neto / peso bruto	66kg / 72kg
Dimensión externa(Ancho x Profundidad x Altura)mm.	595X640X845

Nota: La información de los valores nominales dados puede variar dependiendo de la presión del agua, la dureza del agua, la temperatura de la entrada de agua y de la habitación, el tipo y volumen de carga, fluctuaciones en el suministro de electricidad y otras opciones adicionales seleccionadas.

Explicación de símbolos:

V	Voltio	~	Corriente alterna
W	Vatio	Hz	Hercios
	Test de seguridad		Simbolo CE

Contents

EN

DECLARACIÓN DE CONFORMIDAD

NEVIR, S.A. Declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:

DIRECTIVA EMC

LOW VOLTAGE DIRECTIVA EEC

EN 55014-1 : 2006+A1:2009+A2:2011

EN 60456:2011

EN 55014-2:1997+A1:2001+A1:2008

EU DIRECTIVE 2009/125/EC

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

Descripción del aparato:

"LAVADORA 6K 1000 rpm"

Modelo NEVIR: NVR-4901 6K1000

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/ Canteros, 14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid
