NVR-4900 6K1000 - Lavadora NEVIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora independiente
Marca	Nevir
Modelo	NVR-4900 6K1000
Capacidad	6 kg
Velocidad máxima de centrifugado	1000 rpm
Dimensiones (Al x An x Pr)	85 x 60 x 55 cm
Peso	Aprox. 65 kg
Clasificación energética	Clase A+ (típica)
Alimentación eléctrica	220-240 V, 50 Hz
Conexión de agua	Solo agua fría, manguera roscada de 3/4"
Programas	Algodón, Sintéticos, Delicados, Lavado rápido, Lana, Aclarado y centrifugado, Vaciar
Funciones principales	Inicio diferido, selección de temperatura, ajuste de velocidad de centrifugado, bloqueo infantil
Pantalla	LED o LCD (típico)
Tipo de puerta	Carga frontal, vidrio templado
Material del tambor	Acero inoxidable
Nivel de ruido (Lavado/Centrifugado)	~58 dB / ~75 dB
Mantenimiento	Limpiar el cajetín de detergente y el filtro mensualmente; ejecutar el ciclo de limpieza del tambor
Características de seguridad	Protección contra desbordamiento, detección de carga desequilibrada, bloqueo infantil
Disponibilidad de repuestos	Piezas comunes (junta de puerta, bomba, correa) disponibles en línea
Idiomas del manual	Inglés, español y otros mediante traducción por correo electrónico

Preguntas frecuentes - NVR-4900 6K1000 NEVIR

¿Cuál es la capacidad de la lavadora Nevir NVR-4900 6K1000?

La capacidad es de 6 kg, ideal para hogares pequeños y medianos.

¿Cómo instalo la lavadora?

Asegúrese de que la máquina esté sobre una superficie nivelada y firme. Conecte la manguera de entrada de agua a un grifo de agua fría y dirija la manguera de desagüe a un tubo vertical o fregadero. Enchufe a una toma con conexión a tierra. Retire los pernos de transporte antes del primer uso.

¿Qué programas están disponibles en esta máquina?

Los programas incluyen Algodón, Sintéticos, Delicados, Lavado rápido, Lana, Aclarado y centrifugado, y Vaciar. Puede ajustar la temperatura y la velocidad de centrifugado manualmente.

¿Cómo limpio el cajetín de detergente?

Extraiga el cajetín, retire los insertos y enjuague con agua tibia. Use un cepillo para eliminar residuos. Seque y vuelva a montar. Realice esto mensualmente.

¿Por qué no centrifuga la máquina?

Verifique si la carga está desequilibrada, la manguera de desagüe está doblada o el filtro está obstruido. También asegúrese de que la velocidad de centrifugado esté configurada por encima de cero. Reinicie la máquina.

¿Puedo usar suavizante?

Sí, viértalo en el compartimento designado marcado con un símbolo de flor. No supere el nivel máximo.

¿Con qué frecuencia debo realizar un lavado de mantenimiento?

Ejecute un ciclo de limpieza del tambor (o algodón a 90 °C con detergente) cada 1-2 meses para evitar moho y olores.

¿Qué hace la función 'bloqueo infantil'?

Bloquea los botones para evitar cambios accidentales durante un ciclo. Actívelo presionando una combinación específica de botones (consulte el manual).

¿Dónde puedo encontrar piezas de repuesto?

Las piezas comunes como la junta de la puerta, la bomba y la correa están disponibles en línea a través de minoristas o directamente de los centros de servicio de Nevir.

¿Cómo soluciono el código de error E10?

E10 generalmente indica un problema de suministro de agua. Verifique que el grifo esté completamente abierto, la manguera no esté doblada y el filtro en la válvula de entrada esté limpio.

MANUAL DE USUARIO NVR-4900 6K1000 NEVIR

LAVADORA NVR-4900 6K 1000

MANUAL DE INSTRUCCIONES

Leer las instrucciones antes de su uso y guardar para posteriores consultas

Contenido

Instrucciones de seguridad......4

Partes y características....5

Instalación....6

Funciones del panel de control....9

Cómo usar la lavadora....11

Limpieza y mantenimiento....14

Guía de resolución de problemas....16

Especificaciones técnicas....17

AVISO

Lea detenidamente estas instrucciones de seguridad antes de usar la lavadora. Se proporcionan importantes consignas de seguridad, que deberán ser respetadas. No nos hacemos responsables de los daños causados por el incumplimiento de los avisos e instrucciones de seguridad o por el uso incorrecto del aparato.

Este aparato no ha sido diseñado para que lo utilicen personas (niños incluidos) que tengan mermadas sus capacidades físicas, sensoriales o mentales, o que carezcan de la experiencia y los conocimientos necesarios, a menos que estén supervisados o hayan recibido instrucciones relativas al uso de este electrodoméstico por una persona responsable de su seguridad.

Seguridad Técnica

• Antes de instalar la lavadora, asegúrese de que no existan darlos externos visibles. No instale o use la lavadora si presenta daños.
• Antes de conectar la lavadora, asegúrese de que la información referente a la conexión que aparece en la placa de características (tensión y corriente) se corresponde con su suministro de energía. Si tiene dudas, consulte con un electricista cualificado.
• Solo se podrá garantizar la seguridad eléctrica de esta lavadora cuando el aparato esté correctamente conectado a un sistema de puesta a tierra eficaz que cumpla con las normativas locales y nacionales vigentes sobre seguridad. Es muy importante que se compruebe este requisito de seguridad con regularidad, y si existen dudas al respecto, el sistema eléctrico de la casa deberá ser revisado por un electricista cualificado. El fabricante no se hace responsable de las consecuencias derivadas de un sistema de puesta a tierra inadecuado.

- No conecte la lavadora a la fuente de alimentación mediante un alargador, ya que los alargadores no garantizan la seguridad requerida por el aparato.

- Las reparaciones no autorizadas podrán ocasionar peligros imprevistos para el usuario, de los que el fabricante no se hace responsable. Solo se deben realizar reparaciones a través de servicios técnicos autorizados. Asegúrese de que el aparato permanezca desconectado hasta que se haya llevado a cabo el mantenimiento o la reparación.

- Si se ha dañado el enchufe, deberá ser sustituido únicamente por un servicio técnico autorizado para que el usuario no se exponga a posibles peligros

- Los componentes defectuosos solo deberán ser reemplazados por recambios originales del fabricante. Solamente en ese caso se podrán garantizar los estándares de seguridad del aparato.

NOTA: ESTA LAVADORA DEBE ESTAR CONECTADA A TIERRA

Instrucciones de seguridad

Uso correcto

- Para evitar el riesgo de daños personales o desperfectos en la lavadora, evite instalar en lugares húmedos o a la intemperie.

- No instale la lavadora en lugares donde esté bajo la luz solar directa, ya que el plástico o sus componentes podrían resultar dañados y esto acortaría la vida de su lavadora.

- No instale la lavadora en lugares con temperaturas inferiores al punto de congelación. Las mangueras congeladas podrían reventar o agrietarse. La fiabilidad de la unidad de control electrónico podría verse afectada a temperaturas inferiores al punto de congelación.

- No arroje agua a presión con una manguera cuando limpie la lavadora.

- Mantenga la lavadora alejada del fuego o de fuentes de calor.

- Antes de usar la lavadora por primera vez, asegúrese de que se han retirado los tornillos de transporte de la parte posterior de la lavadora. En caso contrario, durante el centrifugado los tornillos podrían dañar la lavadora o los muebles y electrodomésticos adyacentes.

- Cierre la llave del agua si no se va a usar la lavadora durante algún tiempo (por ej. en vacaciones), especialmente si no hay sumideros en sus proximidades.

Asegúrese de que no se introduzcan objetos extraños en la lavadora (por ej. clavos, alfileres, monedas o clips) junto con la ropa. Estos objetos podrían dañar los componentes del aparato (por ej. el tambor), lo que podría causar daños

- No lave prendas impermeables (por ej. chubasqueros) en la lavadora.

- No extraiga la ropa de la lavadora hasta que el tambor haya parado de girar. Tocar un tambor en movimiento es extremadamente peligroso y podrían producirse lesiones.

Medidas de seguridad para los niños

- Mantenga a los niños alejados de la lavadora en todo momento. Para evitar el riesgo de lesiones, no permita que los niños jueguen encima o en las proximidades del aparato ni que jueguen con los botones.

- Vigile a los niños cuando esté usando el aparato. Los niños de más edad podrán usar la lavadora solo en caso de que se les haya explicado con claridad su funcionamiento y sean capaces de usarla de manera segura y consciente de los peligros que entraña un uso incorrecto.

- En el caso de las lavadoras con puerta "ojo de buey", recuerde que el cristal se calentará cuando se lave a temperaturas muy altas. No deje que los niños lo toquen.

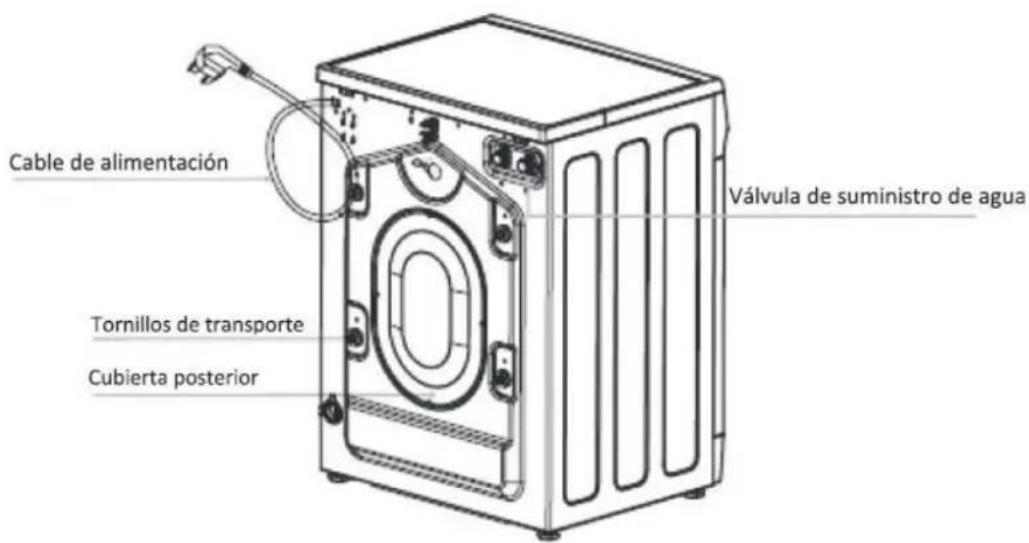

Partes y características

Nota: Desenrosque el filtro de la bomba de drenaje para dejar que salga el agua cuando no se vaya a usar la lavadora durante un largo periodo de tiempo.

Nota: El dibujo de la lavadora que aparece en el manual tiene únicamente fines explicativos y puede ser distinto al modelo que usted haya adquirido.

Instalación

Retirar el embalaje

• Retire todo el embalaje (incluida la base de espuma) para evitar que se produzcan vibraciones v ruidos.
• Coloque todo el material de embalaje en un lugar seguro y manténgalo lejos
• Es normal que aparezcan gotas de agua en la bolsa de plástico del envoltorio y en la puerta de cristal. Provienen del agua introducida en el tambor durante las pruebas.

Asegúrese de que ha recibido todos los elementos mostrados a continuación:

Acessórios	Nome	Qtd.	Acessórios	Nome	Qtd.
	Manguera de suministro de agua	1		Guía de la manguera	1
	Tapones para los orificios de los tornillos de transporte	4		Manual	1

Retirar los tornillos de transporte

• Retire todos los tornillos de transporte de la parte posterior de la lavadora con ayuda de las herramientas adecuadas.
• Tape los agujeros de los tornillos con los tapones suministrados.

Tornillos de transporte

NOTA: Si no se retiran los tornillos de transporte, pueden producirse fuertes vibraciones, ruidos o averías.

- Conserve los tomillos para usos futuros. Si se vuelve a transportar la lavadora, deberán volver a colocarse.

Requisitos de la ubicación

• La superficie más adecuada para la instalación de una lavadora es un suelo de cemento, ya que resulta mucho menos propenso a vibraciones durante el ciclo de centrifugado que los suelos de parqué o las superficies enmoquetadas.
• La lavadora debe nivelarse y posicionarse de forma segura. La distancia entre la lavadora y la pared debe ser superior a 10 cm.
• Para evitar las vibraciones durante el centrifugado, no debe instalarse la lavadora sobre superficies blandas.

Regulación del Nivel

La lavadora deberá estar perfectamente nivelada sobre las cuatro patas para asegurar un funcionamiento seguro y correcto. Una instalación incorrecta puede aumentar el consumo de electricidad y agua y hacer que la lavadora se desplace.

Realice lo siguiente cuando la lavadora no esté nivelada:

- Gire la tuerca hacia la derecha con ayuda de una llave inglesa. A continuación gire las tuercas junto con las patas ajustables para

desenroscarlas.

-Use un nivel de burbuja para asegurarse de que la lavadora esté bien nivelada.
- Apriete las patas ajustables con una llave Stillson. Gire la tuerca de nuevo con una llave inglesa hasta que quede bien ajustada a la carcasa.

Nota: Pueden producirse vibraciones o ruidos si no se ajustan bien las tuercas a la carcasa

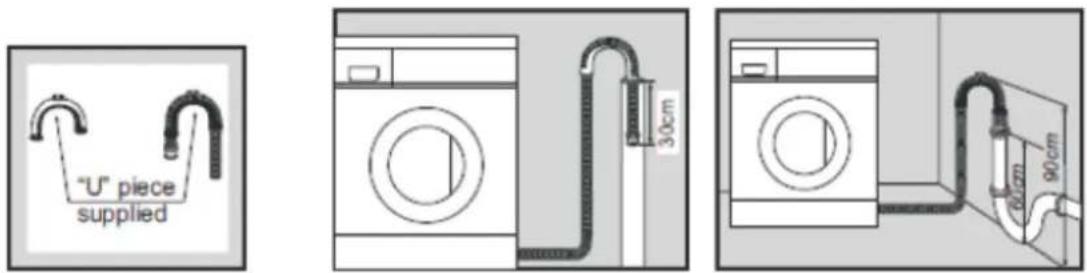

Colocación de la manguera de drenaje

1. Conexión directa a un fregadero

Si el ramal no ha sido usado con anterioridad, retire el tapón si lo hubiera.

Conecte la manguera de drenaje al ramal y ajustela con una abrazadera si fuera necesario Asegúrese de que se forme una curva en la manguera de drenaje para evitar que los residuos del fregadero entren en la lavadora. Si fuera necesario, la manguera de drenaje puede alargarse hasta 4 m.

1. Conexión a una tubería de desagüe

Mantenga la manguera de drenaje doblada con ayuda de la pieza en forma de "U" suministrada para tal fin. Conecte la manguera de drenaje en la tubería de desagüe, que debería tener un diámetro interno de aproximadamente 38mm para garantizar que quede un espacio de aire entre la manguera de drenaje y la tubería.

Cuando realice la conexión a una tubería de desagüe, asegúrese de que la parte de arriba de la misma no esté a más de 90 cm ni a menos de 60 cm por encima del nivel del suelo.

Conexión al suministro de agua

Conecte la manguera de suministro de agua suministrada con la lavadora a un grifo con una rosca de 8/10 centímetros.

No utilice manguera usadas con anterioridad.

La instalación debería cumplir con los requisitos de los reglamentos de construcción y de las autoridades locales de gestión del agua.

Funciones del panel de control

El panel de control

1. Rueda

Gire esta rueda a derecha o a izquierda para elegir el programa de lavado que necesite. Los programas disponibles son: Ropa sintética, Lana, Ropa delicada, Esterilización, Algodón, Algodón estándar, Lavado rápido y Centrifugado.

2. Temperatura

Pulse este botón para seleccionar la temperatura de lavado que desee. Podrá consultar los detalles en la pagina 8. En caso de estar apagados todos los pilotos luminosos, la temperatura de lavado es "fría".

3. Inicio / Pausa

Pulse este botón para iniciar o detener la lavadora. El indicador "Star/Pause" parpadeará cuando la lavadora esté en espera o detenida, y se encenderá cuando este en marcha.

4. Encendido

Pulse este botón para encender o apagar la lavadora.

Importante

Asegúrese de apagar la lavadora al final del ciclo de lavado.

Nota:

El símbolo corresponde al programa de lavado "algodón estándar".

Algodón estándar a 60°C y 40°C ° son programas validos para lavar ropa de algodón moderadamente sucia y son los más eficientes para lavar este tipo de ropa en lo que a consumo de energía y agua se refiere. La temperatura real del agua puede diferir de la temperatura indicada para el ciclo.

Contenido de los programas

Programa	Tiempo (min)	Temperatura (°C)	Número de aclarados	Velocidad decentrifugado (rpm)	Cara MAX (ks)
Algodón	85	Frío /20 / 40 / 60	2	1000	6
Algodón estandar	108	Frío /20 / 40 / 60	2	1000	6
Lavadorápido	16	Frío / 20 / 40	1	1000	1,5
Centrifugado	13	----	0	1000	6
Esterilización	138	90	2	1000	3,5
Ropa delicada	50	Frío /20 / 40	2	400	2
Lana	58	Frío /20 / 40	2	600	1,5
Ropa sintética	59	Frío /20 / 40 / 60	2	800	3,5

Nota: El tiempo indicado en la tabla corresponde a los programas por defecto, se presenta solo a modo de referencia y puede variar según el tipo de ropa, el peso y la temperatura del lavado. Las opciones por defecto de los programas están marcadas en negrita.

Cómo usar la Lavadora

Antes de realizar el primer lavado, deberá realizar un ciclo completo sin ropa.

Proceda como sigue:

1. Conecte la alimentación y abra el grifo;

2. Pulse el botón "Encendido" y gire la rueda hasta la posición «Algodón».

3. Pulse "Inicio/Pausa".

Esto eliminará el agua existente en el tambor a causa de las pruebas realizadas por el fabricante.

Preparación del lavado

1. Conecte bien las manqueras de suministro de agua y abra el grifo.
2. Asegúrese de que la toma de alimentación esté correctamente conectada a tierra e introduzca el enchufe en la clavija.
3. Coloque bien la manquera de drenaje

Preparación de la ropa

1. Clasifique la ropa según el color y las indicaciones de la etiqueta. La mayoría de las prendas tienen una etiqueta en el cuello o en la costura lateral.
2. Asegúrese de que todos los bolsillos estén vacíos. Los objetos extraños (por ej. clavos, monedas, clips, etc.) pueden producir daños en las prendas y en los componentes, de la lavadora.
3. Cierre las cremalleras, ganchos, etc. antes del lavado.
4. Los tejidos oscuros suelen contener tinte en exceso y deberían lavarse por separado varias veces antes de incluirlos en una carga mixta. Lave siempre las prendas blancas y las de color por separado.
5. Las zonas muy sucias, las manchas, etc. deben pre-tratarse con detergente líquido, quitamanchas, etc.
6. Dé la vuelta a las prendas que hacen bolas con facilidad o con superficie de lana antes de introducirlas en la lavadora.

Introduzca la ropa en la lavadora

Extienda la colada e introdúzcala en el tambor sin apretarla. Mezclar elementos grandes y pequeños da mejores resultados y ayuda a distribuir la carga uniformemente durante el centrifugado. Para usar la energía de forma más eficiente se deben lavar cargas completas. Sin embargo, no debe sobrecargarse la lavadora, puesto que esto provoca arrugas y reduce la eficacia del lavado.

Nota: Asegúrese de que no quede ninguna prenda atrapada entre la puerta y la junta

Utilización del depósito de detergente

1. Abra el depósito y añada la cantidad apropiada de detergente en el compartimento principal señalado con "II" o "II".
2. Añada el suavizante en el compartimiento de lavado señalado con “ 🎨 / ” o “ ✉ ”. No supere la marca de nivel máximo.
3. Añada el detergente en el compartimiento de prelavado señalado con “ ⊥ ” o “l” de acuerdo con el programa que escogió.
4. Cierre el depósito.

La cantidad correcta dependerá de:

•La cantidad de ropa.

- EL nivel de suciedad de la ropa.

•Ligeramente sucia.

No existe suciedad ni manchas visibles. Puede haber un ligero olor corporal.

- Normal.

Visiblemente sucia y/o solo ligeras manchas

- Muy sucia

Visiblemente sucia y manchas y/o suciedad reseca.

• la dureza del agua.

Nota: Se recomienda utilizar detergente en polvo con poca formación de espuma

1. Abra el grifo del agua y conecte la alimentación.
2. Abra la puerta e introduzca las prendas de una en una en el tambor.
3. Cierre la puerta ponga la cantidad adecuada de detergente y suavizante en el dispensador y cierre el depósito.
4. Pulse el botón "Encendido" y escoja el programa que necesite girando la rueda.
5. Pulse el botón "Temp" v seleccione la temperatura de lavado.
6. Pulse el botón "Inicio/Pausa" para iniciar el lavado.
7. Cuando haya acabado el ciclo, se producirá un tono de aviso.

Nota: Cuando haya acabado el ciclo de lavado, la lavadora cambiará a modo espera. Después de 10 minutos se cortará la corriente si no se acciona el panel de control

Importante:

Asegúrese de que la información que aparece en la placa de características se corresponda con el suministro que da energía de su casa.

Cómo usar la Lavadora

Tabla de Programas de Lavado

Programa	Símbolo	Tejido
Algodón		Algodones, linos o tejidos de mezcla de algodón, p. ej. ropa de mesa de lino, toallas de tela de rizo, ropa interior, camisetas, etc.
Lavado rápido		Cargas pequeñas de elementos que necesitan un ligero lavado y que pueden lavarse en un programa de Algodón.
Centrifugado		Centrifugado separado para algodón y elementos de lino.
Algodón Estándar		Algodones, linos o tejidos de mezcla de algodón, p. ej. ropa de mesa, toallas de tela de rizo, ropa interior, camisetas, etc.
Ropa sintética		Tejidos sintéticos o mixtos, ropa interior, prendas de color, camisas que no encogen.
Lana		Lana lavable a máquina o a mano o tejidos mixtos de lana. Si la etiqueta no especifica la temperatura, lave en frío. También es válido para sedas lavables a mano. Reduce la velocidad del centrifugado.
Ropa delicada		Para prendas delicadas de fibra sintética, mezcla de fibras, rayón y algodón fácil de cuidar. También es válido para sedas lavables a máquina.

Aviso: La lavadora está dotada de un dispositivo de control del equilibrio que asegura que el aparato permanece estable durante el centrifugado. Para proteger la lavadora esta parará si la ropa no está distribuida uniformemente en el tambor. Para distribuirla el tambor girará en dirección inversa. Esto puede suceder varias veces hasta que se elimine el desequilibrio y pueda volver a centrífugar con normalidad. Si, tras 15 minutos, la ropa no se ha distribuido correctamente, la lavadora no centrifugará. En ese caso, distribuya la ropa manualmente y vuelva a seleccionar el programa de centrifugado

Bloqueo de la puerta

• Cuando la lavadora esté en marcha, el cierre de la puerta permanecerá bloqueado incluso aunque pulse el botón "Inicio/Pausa". Pulse el botón "Encendido" para apagar la lavadora y la puerta se desbloqueará al cabo de dos minutos.
• Cuando la temperatura dentro del tambor sea superior a 53°C, la puerta se bloqueará.
• Cuando el agua supera un determinado nivel, la puerta se bloquea.
• Cuando termina el ciclo de lavado, la puerta se desbloquea al cabo de dos minutos

Importante:

No intente abrir la puerta mientras no haya acabado el ciclo de lavado o si se corta el suministro de corriente durante el mismo, porque la temperatura puede ser elevada y podría sufrir quemaduras.

Limpieza y mantenimiento

Desconecte la lavadora del suministro de electricidad y retire el enchufe de la toma antes de limpiar la ra.

No se debe verter agua sobre la lavadora.

Limpieza exterior

Limpie el exterior con un jabón o producto de limpieza suave y no abrasivo junto con agua, usando un trapo bien escurrido. Seque con un trapo suave.

No use disolventes, limpiadores abrasivos, limpiacristales ni productos de limpieza multiusos.

Podrían dañar las superficies plásticas y otros componentes debido a los productos químicos que contiene.

El tambor

Limpie el tambor cada tres meses usando el programa "Esterilización".

Limpieza del depósito del detergente

Elimine los residuos de detergente con regularidad. Para limpiar el depósito proceda del siguiente modo:

- Extraiga el depósito hasta que note una resistencia. Presione la palanca de liberación y al mismo tiempo quite el depósito de su compartimiento.

- Quite el sifón del compartimiento y límpielo.

•Limpie el dispensador con la ayuda de un cepillo y agua tibia.

Limpieza del compartimento para el depósito del detergente

Utilice una escobilla para botellas para eliminar los residuos del interior del compartimento

Limpieza del filtro de suministro de agua

Use unos alicates de puntas finas para retirar el filtro de plástico. Límpielo, colóquelo de nuevo y ajustelo. El filtro debería revisarse cada 6 meses aproximadamente, o más a menudo si se producen interrupciones frecuentes en el suministro de agua.

Nota: El filtro deberá colocarse en su sitio tras su limpieza

Limpieza del filtro de la bomba de drenaje.

1. Desconecte la lavadora del suministro eléctrico y abra la cubierta de la bomba con un destornillador.

1. Ponga un recipiente bajo la bomba. Desenrosque y quite el filtro.

1. Limpie el filtro cuidadosamente.

Nota: El filtro debe limpiarse aproximadamente cada dos meses, o cuando parpadeen los indicadores de "Aclarado" y "Centrifugado".

Importante:

Si la lavadora está expuesta a temperaturas inferiores a 0°C, deben tomarse algunas precauciones.

1. Cierre la llave del agua.
2. Desenrosque la manguera de suministro.3. Desenganche la manguera de drenaje del soporte trasero y coloque el extremo de ambas mangueras en un recipiente. Inicie el programa de centrifugado.
3. Desconecte el aparato.
4. Vuelva a colocar las mangueras de suministro y de drenaje.
5. Cuando vuelva a encender la lavadora, asegúrese de que la temperatura de la sala sea superior a 0°C.

Problema	Código del error	Posible causa	Soluciones
La lavadora no se llena de agua	Parpadeo del indicador de «Centrifugado».	1. El grifo del agua no está abierto.2. La manguera de drenaje no está conectada.3. La válvula de suministro de agua está dañada.	1. Abra el grifo.2. Conecte la manguera.3. Cambie la válvula de suministro de agua
Hay una alarma de bloqueo de la puerta	Parpadeo del indicador de «Aclarado».	1. La puerta no está bien cerrada.2. Hay una prenda atrapada entre la puerta y la junta.3. El cierre de la puerta está dañado.	1. Cierre bien la puerta.2. Introduzca la prenda en el tambor.3. Cambie el cierre de la puerta.
La lavadora no drena	Parpadeo de los indicadores de «Aclarado» y «Centrifugado»	1. La manguera de drenaje está aplastada o doblada.2. El filtro de la bomba de drenaje está atascado.3. Las tuberías del sistema de drenaje están atascadas.	1. Compruebe la manguera de drenaje.2. Limpie el filtro.3. Compruebe el sistema de drenaje y limpielo.
El agua desborda fuera de la lavadora. / El sensor de agua no funciona con normalidad.	Parpadeo del indicador de «Lavado»	1. La válvula de suministro de agua está dañada.2. No hay conexión entre el sensor de agua y el cable.3. El sensor de agua está dañado.	1. Cambie la válvula.2. Asegúrese de que hay conexión.3. Cambie el sensor de agua.
El motor no funciona	Parpadeo de los indicadores de “Lavado” y “Centrifugado”.	1. No hay conexión entre el motor y el cable.2. El motor está protegido a causa de un sobrecalentamiento.3. El motor está dañado.	1. Asegúrese de que hay conexión.2. Verifique si la lavadora está sobrecargada. Apáguela e inténtelo de nuevo cuando se enfríe el motor.3. Cambie el motor.
Hay un fallo en el tubo calentador	Parpadeo de los indicadores de “Lavado” y “Aclarado”.	1. No hay conexión entre el tubo calentador y el cable.2. El tubo calentador está dañado.	1. Asegúrese de que hay conexión.2. Cambie el tubo calentador.
Hay un fallo en el sensor de temperatura	Parpadeo de los indicadores de “Lavado”, “Aclarado” y “Centrifugado”.	1. No hay conexión entre el sensor de temperatura y el cable.2. El sensor de temperatura está dañado.	1. Asegúrese de que hay conexión.2. Cambie el sensor de temperatura.

Especificaciones técnicas

Especificación\Modelo
Energía	220V-240V~50Hz
Capacidad de lavado/centrifugado	6,0 kg
Potencia nominal	2100W
Presión del agua	0,02-0,8MPa
Consumo energético en modo de apagado	0,42W
Consumo energético en modo de espera	0,42W
Duración del programa (min)	189
Humedad restante	C
Energia media consumida	0.796
Consumo de agua medio	43L
Peso neto /Peso bruto	64kg / 68kg
Dimensiones externas (AxAxP)	595 x 530 x 845

Nota:

La información puede ser distinta a los valores nominales presentados dependiendo de la presión del agua, su dureza, la temperatura de entrada del agua, la temperatura de la sala, el tipo y volumen de la carga, posibles fluctuaciones en el suministro eléctrico y las opciones extra seleccionadas.

Explicación de símbolos:

V	Voltio	~	Corriente alterna
W	Vatio	Hz	Hercios
	Test de seguridad		Simbolo CE

Diagrama del circuito

Proceso correcto de desecho de este producto

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse y tratarse por separado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envielo a los puntos de recogida WEEE si existen

Para dar cumplimiento a la Norma UNE EN-60335, indicamos que si el cable flexible se daña, únicamente puede ser sustituido por un taller de reparación reconocido por el fabricante NEVIR, S.A., ya que se necesitan herramientas especiales

Contents

DECLARACIÓN DE CONFORMIDAD

NEVIR, S.A. Declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:

DIRECTIVA EMC

EN 55014-1;2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

LOW VOLTAGE DIRECTIVA EEC

EN 60456:2011

EU DIRECTIVE 2009/125/EC

Descripción del aparato:

"LAVADORA 6K 1000 rpm"

Modelo NEVIR: NVR-4900 6K1000

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/ Canteros, 14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid
