MANUAL DE USUARIO 32-EL SABO

ES Cortacésped MANUAL DEL OPERADOR

IT Tagliaerba MANUALE DELL'OPERATORE

SABO

SAU14728

Printed in Germany

S3 C1 E1
Q1 R1 Q1
S1 I C2
D2 A2 F
JKM
o	q

DeutschOriginalbetriebsanleitung
FrançaisMode d'emploi d'origine
EnglishOriginal Instructions
NederlandsOriginele gebruiksaanwijzing
EspañolManual del operador original
ItalianoManuale d'uso originale

1 Einführung....2

2 Explicación de la placa de características instalada en la máquina ...... 2

3 Explicación de los pictogramas....2

4 Explicación de los símbolos ......2

5 Uso conforme a su destino ....3

6 Normas generales de seguridad para el cortacésped de cuchillas curvas guiada a mono (eléctrico) 3

Advertencias generales sobre la seguridad .... 3

Mantenimiento y almacenamiento 5

7 Descripción de los componentes....6

8 Trabajos preliminares....6

Montaje del larguero guía inferior (Ilustración S3 + C1) 6

Montaje del larguero guía superior (Ilustración E1) 6

Hay que ensamblar el saco colector y colgarlo en el cortacésped (Ilustración Q1 + R1 + S1) 6

Regulación de la altura de corte (Ilustración I) 6

9 Antes del primer uso....6

10 Puesta en marcha del cortacésped....7

Colocación del cable de conexión (Ilustración C2) 7

Colocación del cable de conexión en el dispositivo de contratación

(Ilustración D2)....7

Puesta en marcha del motor (Ilustración A2) 7

11 Apagado del motor (Ilustración F)....7

12 Parada de emergencia....7

13 Dispositivo colector de hierba....7

Funcionamiento con la bolsa colectora de césped 7

Turboseñal (para indicar cuando la bolsa está llena) (Ilustración J + K) ...... 7

Vaciado de la bolsa colectora 7

Funcionamiento sin bolsa colectora 7

14 Siega....7

Siega en laderas....7

Manejo del cable durante el funcionamiento 7

Verificación de la seguridad de funcionamiento 8

Restricción de horarios 8

Indicaciones para el cuidado del césped (Ilustración M) 8

15 Intervalos de mantenimiento....8

16 Cuidado y mantenimiento del cortacésped....8

Limpieza (Ilustración O) 8

Cómo guardar el aparato 8

Plegado del larguero de guía (Ilustración B4) 8

Transporte y aseguramiento del aparato 8

Mantenimiento de la cuchilla 9

Afilado posterior y equilibrado de la cuchilla (Ilustración Q) 9

Sustitución de la cuchilla 9

17 Causas de averías y su eliminación....9

18 Datos técnicos....10

Motor....10

Cortacésped 10

Nivel de potencia acústica 10

Nivel de la presión acústica 10

Vibraciones....10

19 Recambios originales y accesorios....10

Declaración de conformidad ..... véase el final del documento, tras el último idioma

1 INTRODUCCIÓN

Estimados amigos de la jardinería,

cuando a la diversión por la jadinería se le suma el orgullo de tener un jardín bien cuidado, sólo entonces podrá apreciar su utensilios de jardinería. Con su nuevo cortacésped ha realizado una buena elección. Aúna la potencia de una gran marca con una larga tradición con la alta tecnología moderna e innovadora. Esto podrá percibirlo al trabajar con el cortacésped y se sentirá orgullo cuando pueda apreciar el fantástico resultado.

No obstante, antes de empezar con el cuidado del césped, aquí le presentamos información importante que deberá tener en cuenta.

Antes de poner en servicio el cortacésped por primera vez, lea con atención el manual de servicio para familiarizarse con el correcto manejo y mantenimiento de la máquina y para evitar lesiones o daños en su cortacésped.

Emplee el cortacésped con cuidado. Los pictogramas mostrados en el aparato le indican las medidas de precaución más importantes. El significado de los pictogramas se explica en esta página.

Las instrucciones de seguridad de este manual de instrucciones están marcadas con símbolos. La explicación de los símbolos se encuentra en la tabla en la siguiente página.

Las designaciones izquierda o derecha se refieren siempre al lado derecho o izquierdo del aparato visto en dirección de la marcha.

Si observa detalladamente las instrucciones técnicas, su cortacésped funcionará correctamente. Le indicamos que los daños en el cortacésped provocados por errores de manejo no están incluidos en la obligación de garantía.

Disfrute del cuidado de su jardín o parcela.

2 EXPLICACIÓN DE LA PLACA DE CARACTERÍSTICAS INSTALADA EN LA MÁQUINA

1 Modelo
2 Tipo de protección
3 Tensión de conexión
4 Número de identificación del producto
5 Frecuencia de la red
6 Potencia
7 Peso
8 Seguridad controlada (dependiendo del modelo)
9 Velocidad del motor
10 Los aparatos eléctricos no deben desecharse con la basura doméstica. El aparato, los accesorios y el embalaje deberán ser reciclados de forma ecológica
11 Año de construcción
12 Marca de conformidad CE
13 Cortacésped manual
14 Nivel garantizado de potencia acústica
15 Número de serie

Consulte la designación correcta de modelo de su aparato y el número de serie en la placa de características.

3 EXPLICACIÓN DE LOS PICTOGRAMAS

¡Lea y observe el manual de instrucciones y las indicaciones de seguridad antes de la puesta en servicio!

Peligro de piezas sueltas con el motor en marcha - Respetar la distancia de seguridad /¡Mantener alejados a terceros de la zona peligrosa!

Mantenga alejado de las cuchillas cortantes el cable de conexión.

¡Tenga cuidado con las cuchillas afiladas! ¡Evite el contacto con la barra portacuchilla giratoria! ¡Evite colocar las manos y los pies bajo la carcasa! – Antes de comenzar las tareas de limpieza y mantenimiento, o si el cable está dañado, apague el motor y retire la clavija del enchufe.

PARADA del motor

Los aparatos eléctricos no pueden echarse a la basura doméstica. El aparato, los accesorios y el envase tienen que entregarse para que sean reciclados de un modo ecológico.

4 EXPLICACIÓN DE LOS SÍMBOLOS

ADVERTENCIA

Lea el manual de instrucciones y las indicaciones generales de seguridad con detenimiento y respételos. Guarde el manual de instrucciones para posteriores consultas.

El uso previsto del producto incluye también el cumplimiento de las condiciones de funcionamiento, mantenimiento y cuidado según las instrucciones del fabricante.

AVISO

¡Mantener alejados del área de peligro a terceros!

El contacto con la cuchilla rotativa puede causar graves lesiones. Los objetos lanzados alto al aire pueden causar graves lesiones. No sigue jamás mientras que personas, especialmente niños, o animales se encuentren cerca.

ADVERTENCIA

La descarga eléctrica puede generar lesiones graves.

El equipamiento eléctrico no deberá ser modificado.

Antes de empezar a cortar el césped, controlar que la línea de conexión no muestre señales de daños o desgaste. Controlar que el cable esté libre, no esté doblado, no roce o esté aplastado Si las líneas de alimentación mostraran daños, estas deberán ser sustituidas.

El aparato no se deberá rociar con agua. Se podrían dañar las piezas eléctricas.

La sustitución, el afilado y equilibrado de la cuchilla deberán ser realizados por un taller especializado ya que después de trabajos de reparación o mantenimiento en las piezas de aislamiento (p. ej. tornillo de la cuchilla) deberá llevarse a cabo una comprobación de protección aislante según la norma vigente DIN EN 60335.

AVISO

¡Precaución con las cuchillas afiladas! El contacto con la cuchillas rotativa puede causar lesiones graves en los pies.

Arrancar el motor sólo estando detrás del cortacésped.

Ponga cuidado en no meter los pies por debajo de la carcasa.

AVISO

¡Precaución con las cuchillas afiladas! El contacto con las cuchillas rotativas puede causar graves lesiones en las manos y en los pies. Con el motor/la cuchilla en marcha se tiene que observar la distancia de seguridad dada por el largo del larguero de guía. Ponga cuidado en no meter las manos ni los pies por debajo de la carcasa.

ADVERTENCIA

Los objetos arrojados al aire pueden provocar graves lesiones. Antes de cortar el césped, retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños, sobre todo en las superficies cubiertas por hojas.

No utilice nunca el aparato si carece de los dispositivos de protección o estos están dañados.

Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas. Antes de la primera puesta en servicio, compruebe la fijación del tornillo de la cuchilla; a continuación controle la sujeción, el desgaste o los daños en la barra portacuchilla. Las cuchillas desgastadas o dañadas deberán ser reemplazadas por un taller competente autorizado. El apriete del tornillo de la cuchilla deberá ser efectuado también por un taller competente autorizado.

ADVERTENCIA

La descarga eléctrica puede generar lesiones graves.

Mantener las líneas de alimentación alejadas de la cuchilla.

Al arrancar la máquina, cerciorarse que el cable de conexión no se encuentre cerca de la carcasa.

No pasar por encima del cable de conexión mientras corta el césped. En caso de daños, apagar el aparato y esperar siempre hasta que la cuchilla se detenga, desenchufar inmediatamente el enchufe. No tocar la línea de alimentación hasta que no esté desconectada de la red eléctrica. Si las líneas de alimentación mostraran daños, estas deberán ser sustituidas.

CUIDADO

Si se realizan trabajos en el aparato sin haber extraído la clavija de red, el motor se podría poner en marcha y provocar lesiones graves. Antes de efectuar las tareas de reparación o mantenimiento, desconecte el motor y retire el enchufe. Durante el mantenimiento de la cuchilla de corte, compruebe que ésta puede moverse incluso con la fuente de alimentación apagada.

Si desea leer las indicaciones de limpieza o mantenimiento, puede consultar el manual de instrucciones.

El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

AVISO

El contacto con la cuchilla rotativa puede causar graves lesiones en las manos y en los pies. Los objetos lanzados hacia arriba pueden originar graves lesiones.

Apague el motor y espere hasta que se haya detenido la cuchilla rotativa:

- si debe levantarse o darse vuelta el cortacésped, p. ej., para transportarlo;

- al moverse fuera del césped en caminos o carreteras;

- si la máquina queda desatendida durante corto tiempo;

- antes de que se ajuste el alto de corte;

- antes de quitarse el saco de la hierba

PRECAUCIÓN

El contacto con los bordes afilados de la cuchilla y con otros bordes afilados del aparato puede causar lesiones.

Hay que llevar siempre guantes de protección al efectuar trabajos de mantenimiento y limpieza.

5 USO CONFORME A SU DESTINO

- El equipo está destinado exclusivamente al corte de hierba y césped en el ámbito de la jardinería y conservación del paisaje ("Uso conforme al fin previsto"). Cualquier otro uso se considera como no apropiado; en ese caso, el fabricante no se responsabiliza de los daños ocasionados; el riesgo corre a cargo del usuario exclusivamente. El uso conforme al fin previsto incluye también el cumplimiento de

las condiciones de servicio, mantenimiento y conservación prescritas por el fabricante.

• En caso de uso en lugares públicos, parques, centros deportivos, calles y en explotaciones agrícolas o forestales, deberá tenerse una especial precaución.
• No está permitido utilizar el cortacésped para podar arbustos, setos o matas, para cortar plantas trepadoras o la vegetación en tejados o tiestos, para aspirar y/o soplar en caminos peatonales.
• No está permitido el uso de equipos auxiliares no autorizados por el fabricante. En caso de uso de este tipo de equipos auxiliares, se extinguirá la conformidad CE y el derecho de garantía. Las modificaciones arbitrarias en el cortacésped eliminan la responsabilidad del fabricante frente a los daños ocasionados.

6 NORMAS GENERALES DE SEGURIDAD PARA EL CORTACÉSPED DE CUCHILLAS CURVAS GUIADA A MONO (ELÉCTRICO)

Advertencias generales sobre la seguridad

Para su propia seguridad y para garantizar el funcionamiento adecuado del producto, debe leer el presente manual de instrucciones con detenimiento. Familiarícese con los elementos de manejo y el uso apropiado de la máquina. Guarde el manual de instrucciones para posteriores consultas.

• Tenga en cuenta que el operario de la máquina o el usuario es el responsable en caso de accidentes con otras personas o su propiedad.
• El presente manual de instrucciones es parte integrante de la máquina y en caso de una posterior venta, deberá ser entregado al comprador del producto.
• No permita nunca que niños o jóvenes menores de 16 años u otras personas que no hayan leído el manual de instrucciones usen la máquina. Las disposiciones locales pueden determinar la edad mínima del usuario.
• Explique a toda persona que deba trabajar con el aparato posibles momentos peligrosos y cómo puede evitar posibles accidentes. El uso de la máquina y todo trabajo de mantenimiento y reparación sólo deberán ser realizados por personas que conocen la máquina y han sido debidamente informadas sobre posibles peligros.
• Este aparato no está determinado para ser usado por personas que presenten una disminución en sus facultades físicas, sensoriales o mentales o no posean la suficiente experiencia y/o conocimientos, salvo que sean vigilados por una persona responsable de su seguridad y reciban de ésta las instrucciones necesarias sobre la utilización del aparato. Esta persona debe decidir, antes del comienzo del trabajo, si la persona con las facultades físicas, sensoriales o mentales disminuidas es apta para esta tarea.

No corte nunca el césped cuando otras personas, especialmente niños, o animales estén cerca.

• ¡Guarde su máquina en un lugar seguro! Si no emplea su aparato, almacénelo en un lugar seco y cerrado, así como fuera del alcance de los niños.
• ¡No está permitido manipular o desactivar los dispositivos de protección o de seguridad de la máquina!

Medidas preparatorias

• Para segar el césped deberá vestir siempre zapatos firmes o calzado de seguridad y pantalones largos. Evite usar ropa suelta o prendas con cordones o cinturones. No corte el césped con pies descalzos o sandalias. Use gafas de seguridad para proteger sus ojos.
• Los ruidos fuertes pueden provocar daños auditivos. Llevar protección auditiva.

Antes y durante el corte del césped, compruebe completamente el entorno en el cual se emplea el aparato y retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños que podrían ser absorbidos y lanzados.

Si también emplea un cortacésped robótico para el cuidado de su césped, deberá respetar las siguientes indicaciones de seguridad relativas al área de trabajo del cortacésped robótico.

• antes de iniciar los trabajos en estas superficies (cortar el césped, escarificado, etc.) deberá controlar siempre la zona del cable de limitación.
• si los cables son subterráneos, se deberán controlar y no deberá ser visible ningún cable; la zona del cargador es especialmente crítica.
• si los cables de limitación se han tendido en la superficie, deberán estar tensados al ras de la superficie y no flojos en el césped. Los cables se deberán fijar bien con suficientes puntas de limitación, véase el manual de instrucciones.

ES

• las puntas de limitación no deben sobresalir y, si fuera necesario, se deberán hundir nuevamente.
• antes de empezar a cortar el césped, deberá retirar posibles restos de cable.

En las situaciones descritas con anterioridad existe el riesgo de que la herramienta de trabajo se enrolle en el cable, esto podría generar graves lesiones.

• Las ramas bajas y otros obstáculos similares pueden lesionar al operador o interferir con el corte de césped. Antes de cortar el césped, identificar posibles obstáculos, tales como ramas bajas, y cortarlos o eliminarlos.
• Para garantizar un funcionamiento correcto y seguro de un aparato de cuidado de jardín, se precisa un cable de conexión de una calidad mínima H05 RN-F (como alternativa H05 VV-F) según la normativa DIN/VDE 0282/4, con un corte transversal de 3 x 1,5 mm² y un acoplamiento de conexión de goma o recubierta de goma según la normativa DIN/VDE 0620-2-1. La conexión deberá realizarse a un enchufe con toma de tierra y corriente alterna de 230 V.
• En caso de emplear un cable con seguro de niños, deberá cerciorarse del correcto funcionamiento (suavidad de accionamiento) del seguro, para evitar posibles deterioros en el enchufe de conexión del aparato.
• El tomacorriente de conexión tendrá que estar asegurado con un fusible de acción lenta de 16 A.
• Se recomienda el empleo de dispositivos de protección contra corriente de defecto con una corriente de defecto nominal de máximo 30 mA o de sistemas protectores equivalentes.

El equipamiento eléctrico no deberá ser modificado.

Antes de empezar a cortar el césped, controlar que la línea de conexión no muestre señales de daños o desgaste y emplearla sólo si muestra un buen estado.

• Si el aparato se va a hacer funcionar con un generador eléctrico, deberá consultar previamente un taller especializado para que le puedan indicar qué generador eléctrico es el apropiado.
• Antes de comenzar a trabajar con la máquina se deberá realizar siempre una comprobación visual para cerciorarse de que la barra de corte, los tornillos de fijación y la unidad de corte completa no estén desgastadas o dañadas. Para evitar un posible desequilibrio, las cuchillas desgastadas o dañadas y los tornillos de fijación deberán ser reemplazados por un taller competente autorizado.
• Comprobar el estado de los pictogramas en cada uso. Sustituir los pictogramas desgastados o deteriorados.

Manejo

- El aparato no deberá utilizarse en un entorno potencialmente explosivo.

Mantener alejados los cables de conexión de la herramienta cortadora. Al segar, tenga cuidado de no pasar con el aparato por encima del cable de conexión. Para conducir el cable de conexión, mantenga siempre una distancia de seguridad.

Si el cable de conexión está dañado, apagar el aparato y esperar hasta que la cuchilla se detenga. Desenchufar inmediatamente el enchufe. No tocar la línea de alimentación hasta que no esté desconectada de la red eléctrica. Si las líneas de alimentación mostraran daños, estas deberán ser sustituidas.

Controlar que el cable esté libre, no esté doblado, no roce o esté aplastado.

• No corte el césped si hace mal tiempo y existe riesgo de rayos.
• No se deben llevar auriculares para escuchar música o la radio. El funcionamiento y el mantenimiento seguros de la máquina requieren de toda la atención del operador.
• Corte el césped sólo con luz diurna o una buena iluminación. Conduzca la máquina a velocidad de paso humano.
• Adaptar la velocidad de corte a la presencia de personas y edificios. Aumente la velocidad lentamente, hasta que haya alcanzado la velocidad de corte adecuada.
• Tenga cuidado al aproximarse a esquinas sin visibilidad, arbustos, árboles u otros objetos que puedan obstruir la visión.
• No aproximarse demasiado a terrazas, zanjas y pendientes. La máquina puede capotar de repente, si una rueda se desplaza sobre el borde de un escollo o de una zanja o si un borde cede de repente.
• Cuidado al cortar el césped debajo de juegos infantiles (p. ej. hamacas). El aparato podría volverse inseguro. Existe peligro de lesiones.

• No manejar la máquina en caso de enfermedad, cansancio o bajo la influencia de alcohol, medicamentos o drogas.

• Siempre que sea posible, debe evitarse usar el aparato estando la hierba mojada. Existe el peligro de resbalamiento.

• Tenga siempre cuidado de mantener una buena posición en las pendientes. Corte siempre en forma transversal a la pendiente y nunca cuesta arriba o cuesta abajo. Tenga un cuidado especial al cambiar el sentido de marcha en la pendiente.
• ¡No corte césped en pendientes pronunciadas! El corte en pendientes representa siempre un peligro. El cortacésped es tan eficiente, que puede cortar en pendientes de hasta 58% (inclinación de 30°). Por motivos de seguridad, aconsejamos seriamente no aprovechar este potencial teórico. Mantenga siempre una posición vertical segura. Por principio, los cortacéspedes conducidos a pie no deben ser utilizados en pendientes superiores al 26% (inclinación de 15°). Existe peligro de pérdida de estabilidad.
• Tenga un cuidado especial al invertir la marcha del aparato o al atraerlo hacia usted.
• Al realizar movimientos de retroceso con la máquina hay peligro de tropezar. Evite retroceder con la máquina. Evite una postura anormal. Procure mantener una posición segura y guarde siempre el equilibrio.
• Mantenga la distancia de seguridad establecida por la longitud del larguero de guía.
• Para evitar que la máquina se resbale al transportarla, agarre siempre la máquina por los dispositivos previstos para ello (asa de transporte, carcasa, extremos del larguero o travesaño de la parte inferior del larguero guía). ¡No agarrar por la trampilla de expulsión!
• Antes de levantar o transportar la máquina, tenga en cuenta el peso de la misma (véase datos técnicos). Levantar grandes pesos puede ocasionar problemas de salud.
• No levante ni transporte nunca una máquina con el motor en marcha.
• No utilice nunca el aparato si carece de los dispositivos de protección o de seguridad o si estos están dañados. Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas.

Los dispositivos de seguridad son (véase capítulo Descripción de los componentes):

- Arco de mando de seguridad parada del motor (1)

El cortacésped está equipado con un dispositivo de parada del motor.

Durante el funcionamiento y en caso de peligro, se desconectará el motor eléctrico soltando el estribo de parada del motor eléctrico.

El motor eléctrico y la cuchilla deben detenerse en un plazo de tres segundos.

Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes".

En caso contrario, la máquina deberá ser revisada inmediatamente por un taller competente autorizado.

¡Peligro de lesiones!

Si el tiempo de inercia de la cuchilla es mayor, no emplee el equipo y llévelo a un taller especializado autorizado.

Medición del tiempo de inercia

Tras arrancar el motor eléctrico, gira la cuchilla y se escucha un ruido de viento.

El tiempo de inercia corresponde a la duración del sonido del viento tras apagar el motor eléctrico, se puede medir con un cronómetro.

No está permitido poner fuera de servicio el funcionamiento del arco de mando de seguridad.

Se debe observar el correcto funcionamiento del arco de mando de seguridad. Si no funciona correctamente, debe repararse en un taller especializado autorizado.

Los dispositivos de protección son (véase capítulo Descripción de los componentes):

- Carcasa, bolsa colectora de hierba, trampilla de expulsión (3)

Estos dispositivos protegen contra las lesiones causadas por los objetos lanzados al aire.

No está permitido hacer trabajar el aparato con carcasa dañada o sin que estén sujetos reglamentariamente la bolsa colectora de hierba o la trampilla de expulsión junto a la carcasa.

- Carcasa

Este dispositivo de seguridad protege de lesiones por contacto con la barra de corte en rotación.

La máquina no debe ponerse en funcionamiento con la carcasa

dañada. Cuidar de no meter las manos ni los pies debajo de la carcasa.

- Manguera de protección en la parte superior del larguero (9), cubierta del motor (4) y soporte del motor (6), combinación de interruptor y enchufe con cable (2, 10), cable de conexión, tornillo de cuchilla. Estos dispositivos protegen de lesiones causadas por contacto con piezas conductoras de tensión.

El equipamiento eléctrico no debe modificarse.

Los cables de conexión defectuosos deben ser sustituidos. Utilizar un cable de conexión, por lo menos de calidad H 05 RN-F (como alternativa H05 VV-F) según DIN/VDE 0282/4.

Después de trabajos de reparación o mantenimiento en piezas de aislamiento, debe llevarse a cabo una comprobación de protección aislante según la norma DIN EN 60335.

No está permitido modificar los dispositivos de protección.

• Arranque o accione el interruptor de arranque con cuidado observando las instrucciones del fabricante.
• No conectar el accionamiento, si existe, durante el proceso de arranque.

Al efectuar la puesta en marcha se deberá tener cuidado que los pies se encuentren a una distancia segura de la herramienta cortadora.

Al poner en marcha el motor, la máquina no se debe poner de canto hacia arriba, sino que se ha de poner en diagonal, en caso necesario, presionando el larguero de guía hacia abajo, de modo que la herramienta de corte quede hacia el lado contrario del usuario, pero solo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán encontrarse en la parte superior del larguero.

No arrancar nunca el motor, si se encuentran personas o animales delante del cortacésped.

En aparatos con expulsión lateral, no arrancar el motor si se encuentran personas, animales o usted mismo en la zona del canal de expulsión.

No ponga nunca las manos o los pies cerca o debajo de partes en rotación. Tenga cuidado de que las manos y los pies no se encuentren debajo de la carcasa. Manténgase siempre alejado del orificio de expulsión.

Pare el motor soltando el estribo de parada del motor, desenchufe el enchufe, asegúrese de que todas las piezas giratorias estén totalmente detenidas,

• al abandonar la máquina;
• antes de comprobar el cable de conexión;
• antes de comprobar o limpiar la máquina o realizar trabajos en ella;
• antes de soltar los dispositivos de bloqueo o eliminar obstrucciones en el canal de expulsión;
• siempre que se tope con un cuerpo extraño;

• si la máquina empieza a vibrar de forma extraña.

• Si se ha cogido un cuerpo extraño y en caso de que el aparato quede bloqueado, (p. ej., al pasar por un obstáculo), es necesario dejar que el con cesionario del ramo lo examine para comprobar si se han dañado o deformado partes de la máquina. También las posibles reparaciones a llevar a cabo tienen que dejarse hacer por un taller del ramo autorizado.

• Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller profesional autorizado.

Si las manos reciben demasiadas vibraciones, pueden producirse un perjuicio a la salud. Si se producen grandes vibraciones, diríjase inmediatamente a un taller competente autorizado.

• ADVERTENCIA

Los niveles de ruido y vibración mostrados en este manual de instrucciones representan los niveles máximos para el uso de la máquina.

El uso de un elemento de corte no equilibrado, la excesiva velocidad de los movimientos o la ausencia de mantenimiento influyen notablemente en el nivel de ruido emitido y en las vibraciones. Por tanto, es necesario llevar a cabo medidas preventivas para eliminar los posibles daños provocados por los niveles excesivos de ruido y estrés que origina la vibración.

Mantenga la máquina en buen estado, lleve protectores acústicos y realice descansos durante el funcionamiento.

Lleve a cabo las tareas de mantenimiento descritas en este manual de instrucciones. El mantenimiento y la comprobación del aparato deberán ser realizados periódicamente por un taller especializado autorizado.

Pare el motor soltando el estribo de parada del motor, asegúrese de que todas las piezas giratorias estén totalmente detenidas.

• si debe levantar o inclinar el cortacésped, p. ej., para el transporte;
• si debe transportar la máquina de una superficie de corte a otra;
• si se desplaza fuera del césped;
• si abandona la máquina por un tiempo breve;
• si desea regular la altura de corte;
• antes de sacar el saco colector.

Mantenimiento y almacenamiento

• El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.
• Asegúrese de que todas las uniones roscadas estén fuertemente apretadas y que el aparato se halle en un estado de trabajo seguro.

La apertura de la tapa de descarga y el desmontaje de la bolsa colectora de hierba deberán efectuarse sólo estando desconectada el motor.

Antes de iniciar el trabajo con la máquina, controle que el saco colector no esté desgastado o fuera de funcionamiento.

Recomendamos el control del estado y de la sujeción de la cuchilla antes de comenzar a cortar el césped. El tornillo de sujeción de la cuchilla deberá ser tensado por un taller especializado ya que después de trabajos de reparación y mantenimiento en las piezas de aislamiento (p. ej. tornillo de la cuchilla) deberá llevarse a cabo una comprobación de protección aislante según la norma vigente DIN EN 60335. Deberá sustituir siempre las cuchillas desgastadas o deterioradas.

El cambio, afilado y equilibrado de la cuchilla tendrán que ser llevados a cabo por un taller especializado en la materia y autorizado para este fin, porque tras haber efectuado trabajos de reparación y mantenimiento en partes aislantes (p.ej., tornillo de la cuchilla), se tiene que llevar a cabo una revisión de la protección aislante conforme a la disposición DIN EN 60335 existente.

- Por razones de seguridad, sustituya las partes desgastadas o dañadas.

Si debe realizar trabajos de mantenimiento y de limpieza, utilice siempre guantes de protección.

Las tareas de mantenimiento y limpieza sólo pueden realizarse con el motor desconectado y la clavija retirada. Durante el mantenimiento de la cuchilla de corte, compruebe que ésta puede moverse incluso con la fuente de alimentación apagada. El mantenimiento periódico es imprescindible para la seguridad y el cumplimiento de la potencia.

No limpie nunca la máquina bajo agua corriente o con limpiadores a presión. Se podría dañar la instalación eléctrica.

Por motivos de seguridad y de prestación de garantía, sólo se pueden emplear recambios originales.

Los recambios no equivalentes pueden dañar la máquina y poner en peligro su seguridad.

- Nota para Suiza:

Los aparatos eléctricos podrán ser utilizados únicamente si se ha intercalado un interruptor de protección contra corriente de defecto con una corriente de activación máxima de 30 m A.

El tomacorriente de acoplamiento del cable de conexión tendrá que estar protegido contra salpicaduras de agua.

7 DESCRIPCIÓN DE LOS COMPONENTES

1 Palanca de accionamiento para el motor (arco de mando de seguridad)
2 Enchufe de conexión del cable eléctrico
3 Trampilla de expulsión
4 Cubierta del motor eléctrico
5 Asa reguladora para ajustar la altura de corte
6 Soporte del motor
7 Dispositivo de contratación para el cable eléctrico
8 Guía de cable
9 Recubrimiento de goma en la parte superior del larguero
10 Botón de retención (rojo)

8 TRABAJOS PRELIMINARES

Para el montaje del cortacésped se encuentran en el embalaje las siguientes piezas individuales:

• Cortacésped
• Larguero guía superior listo para el montaje
• Larguero guía inferior
- Paño colector, armazón del saco colector, cestón
- Bolsa de herramientas con el siguiente contenido:

• Manual del operador con Declaración de conformidad
• Condiciones de garantía
• Diversas piezas de sujeción (dispositivo de contratación para el cable eléctrico, tomillo de cabeza redonda, guía de cable, arandelas, tuercas de mariposa, tornillos cilíndricos, cinta de cable).

En el caso improbable de que faltara alguna pieza, póngase en contacto con su concesionario.

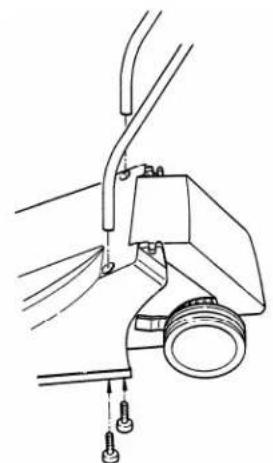

Montaje del larguero guía inferior (Ilustración S3 + C1)

Antes de reunir la parte inferior del larguero guía, primero el dispositivo de contratación para el cable eléctrico (1) (fuera del bolsa de herramientas) debe ser empujado sobre el larguero guía más bajo S3.

• Los extremos de la barra se introducen en los dos agujeros del cuerpo, a la derecha e izquierda hasta el tope C1.
• Aplicar los dos tornillos cilíndricos a la parte inferior y apretarlos por medio de un destornillador.

Montaje del larguero guía superior (Ilustración E1)

La palanca de conexión de seguridad está montada en el larguero superior y el cable del motor eléctrico, está colgado.

• Colocar las partes derecha e izquierda del larguero superior en el larguero inferior, de manera que los agujeros de sujeción de ambas partes del larguero coincidan.

• Introducir desde el exterior hacia el interior el tonillo de cabeza redonda en el lado izquierdo y la guía de cable en el lado derecho. Atomillar las dos partes del larguero colocando por el lado interior una arandela y una tuerca de mariposa.

• Colocar el cable en la guía de cable. Con ello se impide que el cable quede pillado al doblar el larguero guía.

• Fijar el cable a la parte inferior del larguero guía con ayuda de cinta de cable perteneciente a la bolsa de herramientas. Al plegar el larguero superior hay que poner cuidado en que se pueda acceder libremente al cable.

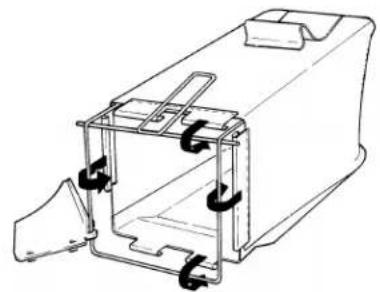

Hay que ensamblar el saco colector y colgarlo en el cortacésped (Ilustración Q1 + R1 + S1)

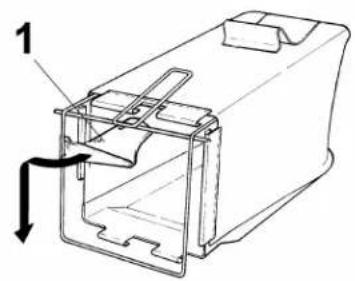

Gire hacia fuera el cestón (1) y desplazarlo completo hacia abajo Q1.

• Primeramente incorpore en el paño colector el bastidor de la bolsa colectora con la manija. Centre las costuras superiores del paño colector en la manija.
• Presione los perfiles de retención del paño colector en las barras del armazón de la bolsa colectora en las barras del armazón del saco colector R1.

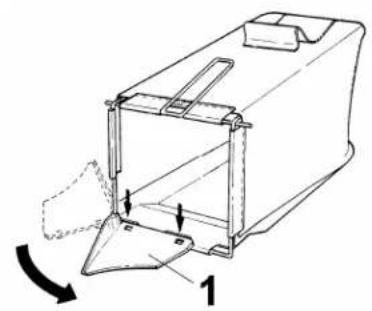

• Presionar el cestón (1) por arriba al armazón de la bolsa colectora Q1.
• Abra la trampilla de expulsión del cortacésped hacia arriba.
• Levante la bolsa colectora por el asa, coloque el cestón (1) por la abertura de la bolsa colectora en la abertura de expulsión y enganche con sus dos ganchos laterales en la parte superior de la carcasa del cortacésped S1.
• Baje la trampilla de expulsión sobre la bolsa colectora.

Regulación de la altura de corte (Ilustración I)

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

La altura de corte deseada podrá ser graduada siempre delante y atrás por medio de las palancas previstas en el lado izquierdo del cortacésped.

• Tirar la palanca latermente fuera del engrane, ponerla en la posición deseada y dejarla ongranar de nuevo.
• Todas las ruedas tendrán que ostar a la misma altura.

IMPORTANTE

¡El corte en la altura de corte mínima debe ser llevado a cabo sólo en superficies de césped planas y llanas!

Tenga en cuenta, que los ajustes inferiores de altura de corte se deben utilizar sólo en caso de condiciones óptimas. Si selecciona una altura de corte demasiada baja, la capa de césped puede resultar dañada o incluso, bajo determinadas condiciones, destruida.

Además de la altura de corte, también la velocidad de marcha influye en el aspecto del corte y en el resultado colector. Adaptar la altura de corte y la velocidad de marcha a la altura del césped a cortar.

9 ANTES DEL PRIMER USO

¡Advertencia sobre la seguridad!

Vea la explicación de los símbolos en el cuadro página 3

Compruebe el asiento seguro de todas las uniones atomilladas. ¡Apriete los tomillos si fuera necesario! Se deberá comprobar especialmente la fijación de la barra portacuchilla (véase el capítulo "Mantenimiento de la barra portacuchilla").

El tornillo de sujeción de la cuchilla deberá ser tensado por un taller especializado ya que después de trabajos de reparación o mantenimiento en las piezas de aislamiento (p. ej. tornillo de la cuchilla) deberá llevarse a cabo una comprobación de protección aislante según la norma vigente DIN EN 60335.

El cortacésped está equipado con un dispositivo de parada del motor.

Antes de la primera puesta en servicio, deberá controlar el funcionamiento del arco de mando de seguridad de la parada del motor. Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos.

Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes".

En caso contrario, la máquina deberá ser revisada inmediatamente por un taller competente autorizado.

¡Peligro de lesiones!

Si el tiempo de inercia de la cuchilla es mayor, no emplee el equipo y llévelo a un taller especializado autorizado.

Medición del tiempo de inercia

Tras arrancar el motor eléctrico, gira la cuchilla y se escucha un ruido de viento.

El tiempo de inercia corresponde a la duración del sonido del viento tras apagar el motor eléctrico, se puede medir con un cronómetro.

¡No está permitido manipular o desactivar los dispositivos de protección o de seguridad de la máquina!

¡Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños!

10 PUESTA EN MARCHA DEL CORTACÉSPED

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

IMPORTANTE

Si el aparato se va a hacer funcionar con un generador eléctrico, deberá consultar previamente un taller especializado para que le puedan indicar qué generador eléctrico es el apropiado.

Colocación del cable de conexión (Ilustración C2)

ATENCIÓN

Para garantizar un funcionamiento correcto y seguro del aparato de cuidado de jardín, se precisa un cable de conexión de una calidad mínima H05 RN-F (como alternativa H05 VV-F) según la normativa DIN/VDE 0282/4, con un corte transversal de 3 x 1,5 mm² y un acoplamiento de conexión de goma o recubierta de goma según la normativa DIN/VDE 0620-2-1. La conexión deberá realizarse a un enchufe con toma de tierra y corriente alterna de 230 V, protección 16 A.

En caso de emplear un cable con seguro de niños, deberá cerciorarse del correcto funcionamiento (suavidad de accionamiento) del seguro, para evitar posibles deterioros en el enchufe de conexión del aparato.

• El cable de conexión se enchufa primeramente en la combinación interruptor-enchufe en el larguero superior.
• Recién entonces conectar el cable de conexión a la red.
• Al quitar el cable sacar siempre primero el enchufe de la red.

Colocación del cable de conexión en el dispositivo de contratación (Ilustración D2)

ATENCIÓN

No debe utilizar el aparato sin descarga de tracción para evitar daños en la combinación interruptor/enchufe y el cable. Para la fijación segura en el aparato, el cable debe ser colgado en la descarga de tracción. De este modo se evita la extracción del tomacorriente en el aparato. Además, cuando se vira el cable se pone automáticamente del otro lado.

• Formar un lazo en forma de semicírculo, aprox. a 80 cm del acoplamiento del cable de conexión.
• Deslizar el cable por debajo en la descarga de tracción y formar bucles alrededor de la regleta de fijación
• Coger el cable en ambos extremos y tirar apretadamente en la descarga de tracción.

Puesta en marcha del motor (Ilustración A2)

Para arrancar el motor sólo puede permanecer detrás del cortacésped. Coloque el cortacésped en una superficie plana no cubierta de hierba alta (la hierba demasiado alta detiene el arranque de la barra portacuchillas y dificulta el proceso de arranque). Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, colocarla en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero sólo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán estar ubicadas en la parte superior de la barra.

• Para encender el motor hay que apretar primeramente el botón rojo y mantenerlo apretado.
• Con la otra mano se acerca el arco de mando a la parte superior del larguero. Durante el funcionamiento, el arco de mando tiene que sujetarse en esa posición.
• Entonces se puede soltar el botón rojo.

IMPORTANTE

Si 5 segundos después de haber conectado el aparato no se enciende el motor,

1. Soltar el arco de mando
2. ¡Desenchufar el enchufe!
3. Controlar la línea de conexión
4. Controlar el suministro de corriente de la casa (fusible)
5. Controlar si la zona de corte del aparato está bloqueada
6. Llevar el cortacésped a un taller especializado y autorizado para que lo puedan controlar.

11 APAGADO DEL MOTOR (ILUSTRACIÓN F)

Para parar el motor se suelta el arco de mando. Se para el motor y el freno automático de la cuchilla detiene el mecanismo segador en el lapso de 3 segundos.

12 PARADA DE EMERGENCIA

Suelte el estribo de mando de seguridad.

• La cuchilla se detendrá.
• El motor se detendrá.

¡ATENCIÓN!

Antes de comenzar a cortar el césped, deberá controlar el funcionamiento del arco de mando de seguridad del freno.

- Al soltar el arco de mando de seguridad, el motor y la barra portacuchilla deberán detenerse en un periodo de tres segundos.

Si no fuera el caso, deberá acudir a un taller especializado y autorizado.

13 DISPOSITIVO COLECTOR DE HIERBA

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

Funcionamiento con la bolsa colectora de césped

Al utilizar el cortacésped cuidar de vaciar a tiempo la bolsa colectora. La turboseñal sobre la bolsa colectora le avisa el momento oportuno para vaciarla.

IMPORTANTE

Al usar la bolsa colectora hay que cuidar que no se curve el cestón (1) S1.

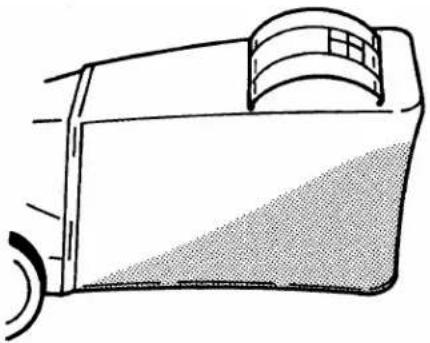

Turboseñal (para indicar cuando la bolsa está llena) (Ilustración J + K)

En la parte superior de la bolsa hay un indicador que señala si la bolsa está vacía o llena:

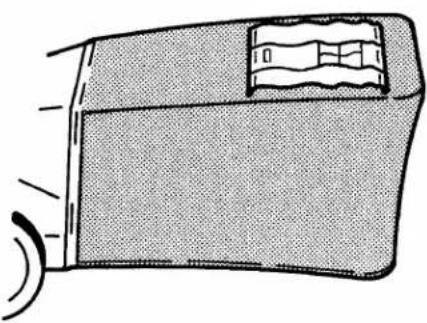

- cuando la bolsa está vacía y durante el corte se hincha la señal J.

- la señal se hunde cuando la bolsa está llena; interrumpa inmediatamente el corte y vacíe la bolsa K.

IMPORTANTE

Si la tela de la bolsa está muy sucia, la señal no se hincha: límpiela inmediatamente. Sólo cuando la tela permite el paso del aire se consigue un corte de césped impecable.

IMPORTANTE

¡No lave la bolsa colectora con agua caliente!

Vaciado de la bolsa colectora

• Apague el motor
• Levante la trampilla de expulsión
• Descuelgue la bolsa colectora de la segadora por el asa. La trampilla de expulsión se cerrará automáticamente.
• Vacíe la bolsa colectora sacudiendo bien y tomándola por su manija y por el molde de mango en la parte inferior del fondo.

Funcionamiento sin bolsa colectora

AVISO

Al trabajar sin bolsa colectora tiene que estar siempre cerrada (bajada) la trampilla de expulsión en la carcasa del cortacésped.

14 SIEGA

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

Siega en laderas

ATENCIÓN

El cortacésped puede ser utilizado en pendientes y declives de hasta 58% (inclinación de 30°).

Por motivos de seguridad, aconsejamos seriamente no aprovechar este potencial teórico. Mantenga siempre una posición vertical segura. Por principio, los cortacéspedes conducidos a pie no deben ser utilizados en pendientes superiores al 26% (inclinación de 15°). Existe peligro de pérdida de estabilidad.

Manejo del cable durante el funcionamiento

Colocar el cable de tal forma que la máquina lo pueda arrastrar fácilmente sobre la superficie de césped ya trabajada. Al girar el aparato, la descarga de tracción posicionará el cable, automáticamente, al otro lado del larguero.

Cerciorarse de que el cable esté alejado de la herramienta de corte y de que no forme

ES

lazos.

Antes de empezar a cortar el césped, controlar que la línea de conexión no muestre señales de daños o desgaste y emplearla sólo si muestra un buen estado.

Verificación de la seguridad de funcionamiento

El cortacésped está equipado con un dispositivo de parada del motor.

Antes de comenzar a cortar el césped, se debe controlar el correcto funcionamiento del arco de mando de seguridad de parada del motor. Al soltar el arco de mando de seguridad, el motor y la barra de corte se deben detener dentro de tres segundos.

Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes".

En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado.

¡Peligro de lesiones!

Si el tiempo de marcha en inercia de la cuchilla es muy largo, no usar el aparato y llevarlo un taller especializado autorizado.

Medición del tiempo de marcha en inercia

Después del arranque del motor eléctrico, la cuchilla gira y se escucha un ruido aerodinámico.

El tiempo de marcha en inercia corresponde a la duración del ruido aerodinámico después de apagar el motor eléctrico, este tiempo se puede medir con un cronómetro. Los dispositivos de seguridad y de protección de la máquina no tienen que ser manipulados ni desactivados.

¡Controlar que los dispositivos de protección estén colocados de forma correcta y no presenten daños!

Controlar que la parte superior del larguero (aislamiento) no presente daños. Si el recubrimiento de goma estuviera dañado, se debe acudir sin falta a un taller especializado autorizado para evitar posibles lesiones (choque eléctrico) provocadas por contacto con las piezas que se encuentran bajo tensión.

Para evitar posibles peligros, controlar antes de cada corte el estado y la correcta sujeción de la barra de corte. El tornillo de sujeción de la cuchilla debe ser tensado siempre por un taller especializado autorizado, ya que después de trabajos de reparación o mantenimiento en las piezas aislantes (p. ej. tornillo de la cuchilla) se ha de realizar, conforme a la norma DIN EN 60335, una comprobación de la protección aislante. Una cuchilla dañada o desgastada debe ser reemplazada sin falta. (véase el capítulo "Mantenimiento de la barra portacuchilla").

Cada 10 horas de servicio se debe controlar el desgaste y la correcta fijación del ventilador, del acoplamiento de la cuchilla y de la carcasa del ventilador. ¡Comprobar además la correcta sujeción de los tornillos y las tuercas del aparato, reapretar si es necesario!

Si el mecanismo de corte está bloqueado, p. ej. debido al choque con un obstáculo, se debe llevar el cortacésped a un taller especializado autorizado para controlar si algunas piezas del aparato están dañadas o deformadas. Los posibles arreglos necesarios deben ser realizados siempre por un taller especializado autorizado.

Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller especializado autorizado.

Restricción de horarios

El horario permitido para el uso de cortacéspedes varía de región en región. Consulte a las autoridades correspondientes antes de usar el cortacésped.

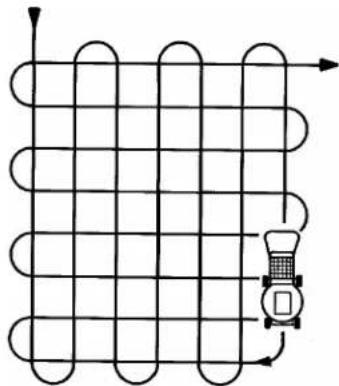

Indicaciones para el cuidado del césped (Ilustración M)

ADVERTENCIA

Antes de cada corte retire todos los cuerpos extraños (piedras, madera, ramas, etc.), no obstante, durante el corte preste atención a la presencia de objetos tirados.

Previa solicitud, el distribuidor podrá ofrecerle una formación en el tema Cuidado del césped. En la página web del fabricante encontrará información e indicaciones sobre el corte del césped.

15 INTERVALOS DE MANTENIMIENTO

IMPORTANTE

¡Evite posibles daños! Bajo condiciones extremas o extraordinarias podía ser necesario realizar los trabajos de mantenimiento tras periodos de tiempo más cortos. En caso de detectar daños, rogamos se dirija a un taller especializado y autorizado.

Los trabajos rutinarios de mantenimiento de la máquina deberán realizarse según la siguiente tabla.

Además de los trabajos de mantenimiento incluidos en el manual de instrucciones, deberá realizar las siguientes tareas de mantenimiento según los periodos indicados.

Antes de la primera puesta en servicio

- Controlar la sujeción segura de los tornillos y tuercas.

• Controlar la sujeción correcta del tornillo de la cuchilla y si fuera necesario deberá ser ajustado por un taller especializado y autorizado.
• Controlar el funcionamiento del arco de mando de seguridad del freno de motor.
• Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños

Antes de empezar a cortar el césped

• Controlar la superficie de césped y retirar todos los cuerpos extraños.
• Controlar la zona del cable de limitación (si también se emplea un cortacésped automático para el cuidado del césped).
• Controlar el estado y la fijación de la cuchilla, y si fuera necesario, el tornillo de la cuchilla deberá ser ajustado por un taller especializado y autorizado
• Controlar el funcionamiento del arco de mando de seguridad del freno de motor.
• Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños
• Controlar que el saco colector no esté desgastado o fuera de funcionamiento.
• Controlar que la parte superior del larguero (aislamiento) no muestre daños.
• Controlar que la línea de conexión no muestre señales de daños o desgaste.

Cada 10 horas de servicio

• Controlar la sujeción segura de los tornillos y tuercas.
• Asimismo deberá controlar el desgaste y la posición del ventilador, del acoplamiento de la cuchilla y de la carcasa del ventilador.

Después del servicio

• Limpiar el cortacésped
• Controlar que la cuchilla no esté dañada o desgastada.

16 CUIDADO Y MANTENIMIENTO DEL CORTACÉSPED

¡El cuidado regular es la mejor garantía de una larga vida útil y de un funcionamiento libre de averías! ¡El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad!

¡Utilice piezas de repuesto originales, ya que sólo éstas garantizan seguridad y calidad!

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 3

Limpieza (Ilustración O)

Eliminar la suciedad y restos de césped inmediatamente después del corte. Poner el cortacésped sobre el lado derecho y utilizar cepillos o trapos para la limpieza.

ATENCIÓN

No meta los dedos en los orificios de la carcasa del ventilador para parar el ventilador. ¡En caso de que se girase la barra portacuchilla durante los trabajos de limpieza, existe el riesgo de aplastarse los dedos entre el ventilador y la carcasa del mismo!

IMPORTANTE

El cortacésped no se deberá rociar con agua. Se podrían dañar las piezas eléctricas.

Cómo guardar el aparato

Guarde siempre la máquina limpia en un recinto cerrado, seco e inaccesible para los niños. Deje que el motor se enfrié antes de aparcar la máquina en recintos cerrados.

Plegado del larguero de guía (Ilustración B4)

• Para guardar el aparato sin necesidad de tanto espacio o para su transporte, aflojar las dos tuercas mariposas para poder abatir el larguero de guía, sin necesidad de ejercer fuerza, en forma de Z sobre el motor.
• Prestar atención a que el cable no se doble o aplaste.

CUIDADO

Al plegar el larguero para el transporte o almacenamiento y soltar las tuercas de mariposa se podría generar un movimiento brusco e imprevisible del mismo. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior y superior del larguero. ¡Peligro de lesiones!

Transporte y aseguramiento del aparato

• ¡Si fuera necesario transportar el aparato, no lo agarre por la trampilla de expulsión! Sujete el aparato por delante en la carcasa y por detrás en el travesaño de la pieza inferior del larguero guía.

• Transportar el aparato en vertical.

• Aparcar el medio de transporte sobre suelo plano, para que el aparato no pueda deslizarse antes de ser asegurado.

• Descolgar el saco colector y asegurarlo por separado durante el transporte.
• Fijar el aparato sobre o en el vehículo con medios de aseguramiento de carga autorizados (p. ej., correas de trincar con elemento tensor). Correas de trincar son cintas de fibras sintéticas. Cada correa de trincar está marcada. La etiqueta contiene detalles importantes para su utilización. Observe las indicaciones de la etiqueta al utilizar la correa de trincar.
• En caso de materiales de carga que rueden, aconsejamos el anclaje directo con 4 correas tensoras. Asegure el aparato por las ruedas, de forma que no se pueda mover durante el viaje.

ATENCIÓN

No tensar demasiado las correas. Una fijación demasiado fuerte del aparato puede provocar daños.

Mantenimiento de la cuchilla

Una cuchilla bien afilada garantiza un corte óptimo. Recomendamos el control del estado y de la sujeción de la cuchilla antes de comenzar a cortar el césped. El tornillo de sujeción de la cuchilla deberá ser tensado siempre por un taller especializado y autorizado. Si el tornillo de sujeción de la cuchilla estuviera demasiado tensado o flojo se podrían dañar el acoplamiento de la cuchilla o la barra portacuchillas o estas se podrían soltar y generar lesiones graves. Deberá sustituir siempre las cuchillas desgastadas o deterioradas.

Afilado posterior y equilibrado de la cuchilla (Ilustración Q)

AVISO

El afilado posterior y el equilibrado de la cuchilla deben dejarse hacer siempre por un taller del ramo autorizado, porque tras haber efectuado trabajos de reparación y mantenimiento en partes aislantes (p.ej., tornillo de la cuchilla), se tiene que llevar a cabo una revisión de la protección aislante conforme a la disposición DIN EN 60335 existente.

Una cuchilla afilada irreglamentariamente y no equilibrada puede causar fuertes vibraciones y dañar el cortacésped.

Los filos de corte de las cuchillas pueden ser reafilados, sólo hasta que se haya alcanzado el respectivo valor (véase ilustración Q) o la marca (1) en las cuchillas (anillo). ¡Atención! Observar el ángulo de filo de 30°. ¡Un taller especializado puede verificar este valor (límite de desgaste) por usted!

ADVERTENCIA

Una cuchilla que haya sobrepasado los límites de desgaste (marca) puede romperse y salir despedida, lo que puede provocar graves lesiones.

Sustitución de la cuchilla

ADVERTENCIA

El portacuchilla sólo deberá ser sustituido por un taller especializado y autorizado ya que después de trabajos de reparación o mantenimiento en las piezas de aislamiento (p. ej. tornillo de la cuchilla) deberá llevarse a cabo una comprobación de protección aislante según la norma vigente DIN EN 60335. Si el acoplamiento de la cuchilla estuviera mal montado, se podría soltar la barra portacuchilla y generar lesiones graves.

• Emplee sólo barras portacuchillas originales como recambio. Los repuestos no equivalentes pueden dañar la máquina y poner en peligro su seguridad.
• Las herramientas de corte de recambio deben estar marcadas siempre con el nombre y/o el código de la empresa del fabricante o proveedor y de los n°s de piezas.

17 CAUSAS DE AVERÍAS Y SU ELIMINACIÓN

Averías Causas posibles	Remedio
El aparato lleva 5 segundos encendido y el motor no se pone en marcha	Falta tensión de alimentación.	Enchufar el enchufe C2. Controlar el fusible.
	Cable de conexión dañado.	Solicitar que un taller especializado lo controle.
	Ha seleccionado una altura de corte demasiado baja (la hierba demasiado alta bloquea el arranque del motor).	Seleccionar una altura de corte más alta I. Inclinar ligeramente la máquina al arrancarla.
	Demasiados restos de hierba en la carcasa.	Extraer la hierba de la zona de corte, mantener limpia la rendija entre el ventilador y la carcasa (¡desenchufar antes el enchufe!).
		Solicitar que un taller especializado lo controle.
Fuertes sacudidas (vibración)		Deje examinar por un taller del ramo autorizado.
Corte deficiente, el césped se amarillece	La cuchilla no tiene filo.	Deje reafilar y equilibrar por un taller del ramo autorizado Q.
	El alto del corte es demasiado bajo.	Ajuste una mayor altura de corte I.
	El cortacésped se empuja demasiado rápido.	Adaptar la velocidad para cortar el césped.
	Insuficiente recubrimiento de los cortes al cortar el césped.	Las condiciones de césped alto pueden requerir más superposiciones de cortes.
	Césped enredado.	Utilizando un aireador de césped de se obtiene una notable mejoría del césped
Expulsión obstruída	No se ha observado la turboseñal J + K.	Vaciado de la bolsa colectora L.
	Altura de corte demasiado baja con el césped muy alto	Ajuste una mayor altura de corte I.
	El cortacésped se empuja demasiado rápido.	Adapte la velocidad para cortar el césped.
	El césped no está seco.	Deje secar el césped.

Las reparaciones en aparatos eléctricos pueden ser efectuadas únicamente por electricistas. ¡No repare Vd. mismo!

En caso de interrupciones y defectos que no se mencionan aquí, diríjase por favor a su experto autorizado más próximo. Esta regla se aplica en particular a los aparatos con motor eléctrico, ya que en caso de reparaciones siempre se tiene que efectuar un control de la protección del aislamiento.

Su experto autorizado le ayudará gustosamente también si Vd. no quiere realizar los trabajos de mantenimiento descritos aquí.

18 DATOS TÉCNICOS

Motor

Motor Motor de corriente alterna

Tensión nominal 230 V

Potencia 1100 W

Número de revoluciones del motor 3000 min-1

Cortacésped

Carcasa Plástico a prueba de golpes (ABS)
Ancho de corte 320 mm
Alturas de corte por eje, 20, 30, 40, 50, 65, 75 mm
Volumen de la bolsa colectora 32 litros
Peso 15,0 kg
Largo 1100 mm
Ancho 385 mm
Altura 1025 mm
Ruedas ∅ 140 mm / ∅ 140 mm
Disposición rodamientos delante	Cojinete de
deslizamiento Disposición rodamientos detrás	Cojinete
de	deslizamiento

Nivel de potencia acústica	Lwa= 90 dB(A)
Nivel de potencia acústica garantizado:

... medido,según 2000/14/CE.

Nivel de la presión acústica

Nivel de la presión acústica de emisión en el puesto de manejo; medido según EN60335-2-77	L_pA = 81 dB(A)
Inseguridades de medición; según ISO 4871	3 dB

Vibraciones

Vibraciones en el larguero de guía; medidas según EN60335-2-77	ahw = 1 m/s ^2
Inseguridades de medición; según EN 12096	0,5 m/s ^2

19 RECAMBIOS ORIGINALES Y ACCESORIOS

Barra portacuchilla

Por motivos de seguridad, el recambio de la barra portacuchilla sólo debe ser realizado por un taller especializado autorizado.Este taller dispone también del número de recambio correspondiente de la barra portacuchilla.

19 PEZZI DI RICAMBIO ORIGINALI

Nombre y dirección de la persona en la comunidad autorizada a recopilar la documentación técnica:
