CDX-GT860U - Radio de coche SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reproductor de coche (reproductor de CD FM/AM)
Número de modelo	CDX-GT860U
Fabricante	Sony
Dimensiones (An x Al x Pr)	Aprox. 178 x 50 x 190 mm (7 1/8 x 2 x 7 1/2 pulgadas)
Dimensiones de montaje (An x Al x Pr)	Aprox. 182 x 53 x 163 mm (7 1/4 x 2 1/8 x 6 1/2 pulgadas)
Peso	Aprox. 1.6 kg (3 lb 9 oz)
Requisitos de alimentación	Batería de coche de 12 V CC (tierra negativa)
Potencia de salida máxima	52 W x 4 (a 4 ohmios)
Impedancia de altavoz	4 – 8 ohmios
Formatos de reproducción de CD	CD-DA, CD-R/CD-RW (MP3/WMA/AAC), ATRAC CD
Formatos de reproducción USB (clase de almacenamiento masivo)	MP3/WMA/AAC
Formatos de reproducción USB (dispositivo de audio ATRAC)	ATRAC/MP3/WMA/AAC
Banda de radio	FM (FM1/FM2/FM3), AM (AM1/AM2)
Rango de frecuencia FM	87.5 – 108.0 MHz (paso de 50 kHz) / 87.5 – 107.9 MHz (paso de 200 kHz)
Rango de frecuencia AM	531 – 1,602 kHz (paso de 9 kHz) / 530 – 1,710 kHz (paso de 10 kHz)
Relación señal/ruido (CD)	120 dB
Respuesta en frecuencia (CD)	10 – 20,000 Hz
Ecualizador	EQ3 paramétrico (7 preajustes + personalizado)
Mejora de sonido	DSO (Dynamic Soundstage Organizer), BBE MP
Panel frontal desmontable	Sí, con alarma antirrobo de precaución
Accesorios suministrados	Mando a distancia tipo tarjeta (RM-X156), tapa USB, piezas de instalación/conexión
Accesorios opcionales	Mando giratorio (RM-X4S), cambiador de CD, selector AUX-IN, etc.
Clasificación del fusible	10 A (consulte el fusible original)
Batería del mando a distancia	Batería de litio CR2025 (reemplazable)

Preguntas frecuentes - CDX-GT860U SONY

¿Cómo reinicio el Sony CDX-GT860U?

Para reiniciar la unidad, desmonte el panel frontal y presione el botón RESET con un objeto puntiagudo como un bolígrafo. Debe hacerse antes del primer uso, después de cambiar la batería o de cambiar las conexiones.

¿Qué formatos de CD son compatibles?

El CDX-GT860U es compatible con CD-DA (incluyendo CD TEXT), CD-R/CD-RW con archivos MP3/WMA/AAC (incluyendo Multi Sesión) y ATRAC CD (ATRAC3/ATRAC3plus).

¿Cómo puedo almacenar estaciones de radio automáticamente?

Presione SOURCE repetidamente hasta que aparezca 'TUNER', luego presione MENU. Gire el dial de control de volumen hasta que aparezca BTM, luego presione ENTER. La unidad almacenará automáticamente las estaciones fuertes en orden de frecuencia.

¿Puedo conectar un dispositivo USB?

Sí, conecte un dispositivo USB de clase de almacenamiento masivo o un 'Walkman' de Sony (dispositivo de audio ATRAC) al terminal USB frontal. La reproducción comienza automáticamente. Formatos compatibles: MP3, WMA, AAC (almacenamiento masivo) y además ATRAC (dispositivo de audio ATRAC).

¿Cómo ajusto la configuración de sonido?

Presione SOUND, luego gire el dial de control de volumen para seleccionar entre EQ3 paramétrico, DSO, Balance, Fader, volumen del subwoofer, LPF o Nivel AUX. Presione ENTER para confirmar cada ajuste. Se pueden crear curvas de ecualizador personalizadas a través de 'EQ3 Tune'.

¿Qué debo hacer si el disco no sale?

Si el disco no sale, presione el botón RESET (detrás del panel frontal) con un objeto puntiagudo. Si el problema persiste, consulte a su distribuidor Sony más cercano.

¿Cómo puedo evitar que la batería se descargue?

Configure la función Auto Off a través del MENÚ: presione MENU, gire hasta 'Auto Off', luego elija '30 seg', '30 min' o '60 min'. Esto apagará automáticamente la unidad después del tiempo configurado cuando el encendido esté apagado.

¿Cómo limpio los conectores del panel frontal?

Por seguridad, apague el encendido. Desmonte el panel frontal y limpie suavemente los conectores tanto de la unidad como del panel frontal con un hisopo de algodón. No toque los conectores directamente con los dedos ni con objetos metálicos.

¿Qué es la función Black Out?

La función Black Out apaga la iluminación de la pantalla si no se realiza ninguna operación durante 5 segundos. Se puede habilitar o deshabilitar a través del MENÚ en 'Display' -> 'Black Out'. Cuando está activa, el mando a distancia tipo tarjeta no se puede usar hasta que se presione un botón.

¿Puedo conectar un amplificador externo o un subwoofer?

Sí, la unidad tiene salidas de preamplificador (frontal/trasera) y una salida de subwoofer (mono). El volumen del subwoofer se puede ajustar de +10 a -10 dB, y se puede aplicar un filtro de paso bajo (78 Hz o 125 Hz).

MANUAL DE USUARIO CDX-GT860U SONY

Manual de instrucciones ____ ES

Manual de instrucciones ____ CS

Para cancelar la pantalla de demostración (Demo), consulte la página 15.

RC-61 (1 m), RC-62 (2 m)

http://esupport.sony.com/ES/LA/

Autoestéreo para disco compacto

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO. RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de ajustar la función de desconexión automática (página 15). La unidad se apagará completa y automáticamente en el tiempo establecido después de apagarla, lo cual evita que se agote la batería. Si no ajusta la función de desconexión automática, mantenga presionado OFF hasta que se apague la pantalla cada vez que apague el motor.

Esta etiqueta está situada en la parte inferior del chasis.

BBE®MP DIGITAL

Fabricado bajo licencia de BBE Sound, Inc. Licenciado por BBE Sound,

Inc. bajo el número USP5510752 y 5736897. BBE y el símbolo de BBE son marcas comerciales registradas de BBE Sound, Inc. El proceso BBE MP (saturación no lineal polinomial reducida al mínimo) mejora el sonido comprimido digitalmente (por ejemplo, archivos MP3), mediante la restauración y el realce de los armónicos perdidos durante la compresión. BBE MP actúa generando armónicos a partir del material original, recuperando de manera eficaz la calidez, el detalle y el matiz.

"ATRAC", "ATRAC AD", SonicStage y sus respectivos logotipos son marcas comerciales de Sony Corporation.

"WALKMAN" y el logotipo de "WALKMAN" son marcas comerciales registradas de Sony Corporation.

Microsoft, Windows Media y el logotipo de Windows son marcas comerciales o marcas comerciales

registradas de Microsoft Corporation en Estados Unidos o en otros países.

Bienvenido....4

Procedimientos iniciales

Restauración de la unidad ..... 5

Preparación del control remoto de tarjeta ..... 5

Ajuste del reloj 5

Extracción del panel frontal....6

Colocación del panel frontal ..... 6

Inserción del disco en la unidad .....7

Expulsión del disco....7

Ajuste del ángulo del panel frontal ..... 7

Ubicación de los controles y operaciones básicas

Unidad principal 8

Control remoto de tarjeta RM-X156.....8

CD

Elementos de la pantalla ..... 10

Reproducción repetida y aleatoria ..... 10

Radio

Almacenamiento y recepción de emisoras ... 11

Almacenamiento automático — BTM . . . 11

Almacenamiento manual ..... 11

Recepción de las emisoras almacenadas. . . 11

Sintonización automática ..... 11

Sintonización de una emisora mediante una

lista — LIST ..... 11

Dispositivos USB

Reproducción mediante dispositivos

USB....12

Elementos de la pantalla ..... 12

Audición en un dispositivo de audio de

almacenamiento masivo ..... 12

Escucha de música en un “Walkman”

(dispositivo de audio ATRAC). 13

Otras funciones

Cambio de los ajustes de sonido.... 14

Ajuste de las características de sonido....14

Personalización de la curva de ecualizador — EQ3 Tune .... 14

Ajuste de los elementos de configuración

— MENU 15

Uso de equipo opcional.... 16

Equipo de audio auxiliar 16

Cambiador de CD/MD. 16

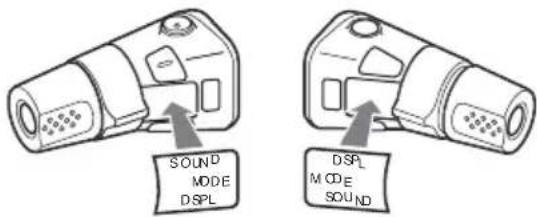

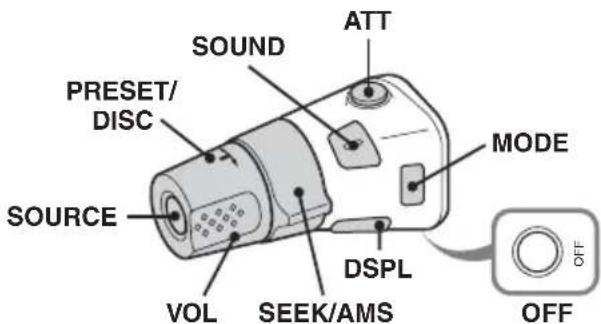

Mando rotatorio RM-X4S ..... 17

Información complementaria

Precauciones 18

Notas sobre los discos .... 18

Acerca de los dispositivos USB ..... 19

Orden de reproducción de los archivos

MP3/WMA/AAC 19

Acerca de los archivos MP3.... 19

Acerca de los archivos WMA ..... 19

Acerca de los archivos AAC ..... 20

Acerca de los archivos ATRAC.... 20

Mantenimiento 20

Extracción de la unidad. 21

Especificaciones 21

Solución de problemas 22

Mensajes/indicaciones de error ..... 24

Bienvenido

Gracias por adquirir este reproductor de discos compactos Sony. Mientras maneja puede disfrutar de las funciones siguientes.

• Reproducción de CD

Puede reproducir CD-DA (incluidos CD TEXT*), CD-R/CD-RW (archivos MP3/WMA/AAC, incluidos también Multi Session (página 18)) y CD de ATRAC (formato ATRAC3 y ATRAC3plus (página 20)).

Tipo de discos	Etiqueta del disco
CD-DA
MP3WMA AAC CD de ATRAC

- Recepción de radio

- Puede almacenar hasta 6 emisoras de radio por banda (FM1, FM2, FM3, AM1 y AM2).

- BTM (Memoria de la mejor sintonía): la unidad selecciona las emisoras que emiten la señal más intensa y las almacena.

- Ajuste del sonido

- EQ3 parametric: es posible seleccionar entre 7 curvas de ecualizador predefinidas y ajustarlas como desee.

- DSO (Organizador de sonido de baja frecuencia dinámico): permite crear un campo de sonido más ambiental, utilizando una síntesis de altavoces virtuales para mejorar el sonido de los altavoces, incluso si éstos están instalados en una posición baja en la puerta.

- BBE MP: mejora el sonido comprimido digitalmente, como en el caso de archivos MP3.

- Configuración de imagen

Es posible establecer que se muestren distintas imágenes en la unidad.

- Funcionamiento de una unidad opcional

Es posible conectar y operar varias clases de dispositivos de audio desde la unidad.

- Dispositivo USB: es posible conectar al terminal USB frontal un dispositivo de almacenamiento masivo de tipo USB o un "Walkman" (dispositivo de audio ATRAC). Para mayor información sobre dispositivos útiles, consulte Acerca de los dispositivos USB (página 19) o el sitio Web de servicio técnico de Sony (página 25).

- Dispositivo de audio portátil: es posible conectar un dispositivo de audio portátil (conexión analógica) mediante la toma de entrada AUX situada en la parte frontal de la unidad.

- Cambiadores de CD/MD: es posible conectar cambiadores de CD/MD al BUS de SONY en la parte posterior de la unidad.

* Un disco CD TEXT es un CD-DA que incluye información como el nombre del disco, del artista y de la pista.

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o después de reemplazar la batería del automóvil o de cambiar las conexiones, debe restaurar la unidad.

Extraiga el panel frontal y presione el botón RESET con un objeto puntiagudo, como por ejemplo un bolígrafo.

Botón RESET

Al presionar el botón RESET, se borra el ajuste del reloj y algunos contenidos almacenados.

Preparación del control remoto de tarjeta

Antes de utilizar el control remoto de tarjeta por primera vez, retire la película aislante.

El reloj emplea una indicación digital de 12 horas.

1 Presione MENU. 2 Gire el selector de control de volumen hasta que aparezca "Clock Adjust" y, a continuación, presione ENTER. Aparece la pantalla de ajuste del reloj. 3 Gire el selector de control de volumen para ajustar la hora y los minutos. Para mover la indicación digital, presione (SEEK) +/-. 4 Una vez ajustados los minutos, presione ENTER. El reloj se pone en funcionamiento.

Con el control remoto de tarjeta

En los pasos del 2 al 3: presione ↑ o ↓ en lugar de utilizar el selector de control de volumen; en el paso 3: presione ← o → en lugar de (SEEK) +/-

Extracción del panel frontal

Puede extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de la llave de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará solamente si se utiliza el amplificador integrado.

1 Presione OFF. La unidad se apaga. 2 Presione 📄. El lado izquierdo del panel frontal queda suelto. 3 Deslice el panel frontal hacia la izquierda y, a continuación, tire de éste hacia usted.

Notas

• No deje caer ni ejerza excesiva presión sobre el panel frontal y el visualizador.
• No someta el panel frontal al calor ni a temperaturas altas o excesiva humedad. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja posterior.

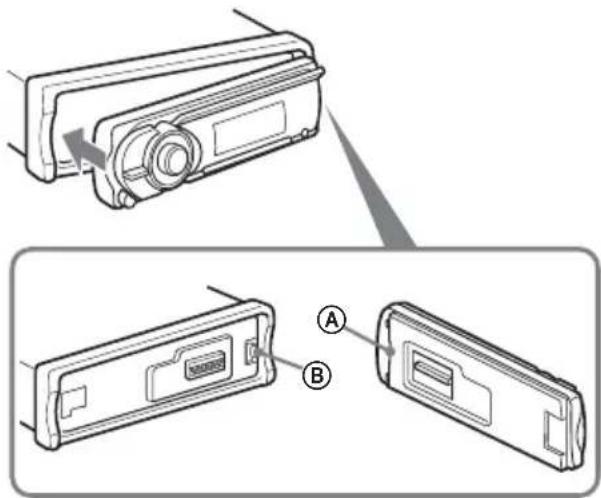

Colocación del panel frontal

Coloque el orificio Ⓐ del panel frontal en el eje Ⓑ de la unidad y, a continuación, presione ligeramente el lado izquierdo hacia adentro. Presione SOURCE en la unidad (o inserte un disco) para utilizarla.

No coloque nada sobre la superficie interior del panel frontal.

Inserción del disco en la unidad

1 Presione ▲.

El panel frontal se desliza hacia abajo automáticamente.

2 Inserte el disco (con la etiqueta orientada hacia arriba).

El panel frontal se desliza hacia arriba automáticamente y se inicia la reproducción.

Expulsión del disco

1 Presione ▲.

El panel frontal se desliza hacia abajo automáticamente y se expulsa el disco.

2 Presione ▲ para cerrar el panel frontal.

Nota

El panel frontal se desliza hacia arriba automáticamente 15 segundos después de deslizarse hacia abajo.

Ajuste del ángulo del panel frontal

1 Mantenga presionado ANGLE varias veces hasta que se ajuste el ángulo del panel frontal.

El panel frontal puede ajustarse en 3 posiciones.

Para colocar el panel frontal en la posición predeterminada, mantenga presionado ANGLE varias veces hasta que éste se sitúe en la posición predeterminada.

Sugerencias

• Cuando el panel frontal se desliza hacia abajo (para insertar el disco), éste vuelve a la posición que había ajustado automáticamente.
• El ángulo del panel frontal ajustado se almacena en la unidad. Al girar la llave de encendido hacia la posición de apagado, el ángulo vuelve a su posición predeterminada y, cuando se enciende, el panel frontal se sitúa en el ángulo que ajustó.

Ubicación de los controles y operaciones básicas

Unidad principal

Control remoto de tarjeta RM-X156

Consulte las páginas indicadas para obtener información detallada. Los botones correspondientes en el control remoto de tarjeta controlan las mismas funciones que los de la unidad.

1 Control SEEK +/-

CD/MD ¹ /USB ² :

Para saltar pistas (presionar hacia arriba/hacia abajo); para saltar pistas en forma continua (presionar hacia arriba/hacia abajo, volver a presionar hacia arriba/hacia abajo antes de que transcurra 1 segundo y mantener en esta posición); para avanzar o retroceder una pista rápidamente (mantener presionado hacia arriba/hacia abajo).

Radio:

Para sintonizar emisoras automáticamente (presionar hacia arriba/hacia abajo); para localizar una emisora manualmente (mantener presionado hacia arriba/hacia abajo).

2Botón MODE 11, 13, 16

Para seleccionar la banda de radio (FM/AM); seleccionar la unidad*3; seleccionar el modo de reproducción*4.

3 Selector de control de volumen

Para ajustar el volumen.

Botón SOUND

Para seleccionar los ajustes de sonido.

Botón ENTER

Para aplicar un ajuste del menú.

4 Receptor del control remoto de tarjeta

5 Botón MENU

Para entrar en el menú.

6 Botón IMAGE

Para seleccionar la imagen de la pantalla. Modo de película de 1 a 3 → Modo de analizador de espectro de 1 a 5 → Modo de papel tapiz de 1 a 3 → Modo de reproducción/recepción normal

7 Botón RESET (ubicado detrás del panel frontal) 5

8 Ranura del disco 7

Para insertar el disco.

9 Visualizador

10 Botón ▲ (expulsar)/ANGLE 7

Para expulsar el disco o deslizar hacia abajo el panel frontal (presionar); para ajustar el ángulo del panel frontal en 3 posiciones distintas (mantener presionado).

11 Terminal USB 12

12 Botón (liberación del panel frontal)

13 Botón SOURCE

Para encender o cambiar la fuente (Radio/CD/MD*1/USB/AUX).

14 Botón LIST 11, 12, 17

Para cambiar los elementos en pantalla.

16 Selector de frecuencias (ubicado en la parte inferior de la unidad)

Consulte “Selector de frecuencias” en el manual de instalación/conexiones suministrado.

Para saltar álbumes (presionar) o saltar álbumes continuamente (mantener presionado).* 7

⑤: BBE MP*8 2

⑥: PAUSE* 8

Para hacer una pausa en la reproducción. Para cancelar esta función, vuelva a presionarlo.

Radio:

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

18 Botón SCRL (desplazamiento) 10, 12

Para desplazar el elemento de la pantalla.

19 Botón OFF

Para apagar la unidad; detener la fuente.

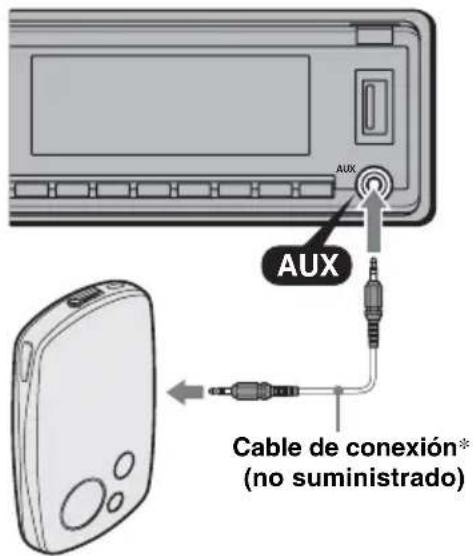

20 Toma de entrada AUX 16

Para conectar un dispositivo de audio portátil.

Los botones siguientes del control remoto de tarjeta también presentan botones y funciones distintos de los de la unidad. Retire la película de aislamiento antes de usar la unidad (página 5).

21 Botón ENTER

Para realizar un ajuste.

22 Botones ←/→ (SEEK -/+ )

CD:

Para omitir pistas (presionar); para omitir pistas continuamente (presionar y volver a presionar dentro de 1 segundo y mantener); para avanzar o retroceder una pista rápidamente (mantener presionado).

Radio:

Para sintonizar emisoras automáticamente (presionar); para localizar una emisora manualmente (mantener presionado).

23 Botón VOL (volumen) +/-

Para ajustar el volumen.

24 Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

25 Botón SOUND

Para introducir los ajustes de sonido.

26 Botones ↑/↓ (+/-)

Para seleccionar emisoras almacenadas en memoria/omitir grupos (presionar); para omitir grupos continuamente (mantener presionado).

Para hacer una pausa en la reproducción. Para cancelar esta función, vuelva a presionarlo.

Radio:

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

*1 Si se conecta un cambiador de MD.

*2 Cuando se conecta un dispositivo USB.

*3 Si se conecta un cambiador de CD/MD.

*4 Cuando se conecta un dispositivo de audio ATRAC.

*5 Cuando se reproduce un archivo ATRAC.

*6 Cuando se reproduce un archivo MP3/WMA/AAC.

*7 Si se conecta el cambiador, la operación es diferente. Consulte la página 16.

*8 Si se reproduce en esta unidad y en un dispositivo USB.

Notas

• Al expulsar o insertar un disco, mantenga desconectado cualquier dispositivo USB para evitar dañar el disco.
• Si la unidad está apagada y desaparece la indicación de pantalla, no se podrá utilizar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activarla en primer lugar.

Sugerencia

Si desea obtener información adicional sobre cómo sustituir la pila, consulte “Sustitución de la pila de litio del control remoto de tarjeta” en la página 20.

Acerca de la tapa del dispositivo USB

Cuando no utilice el terminal USB ([11]), utilice la tapa del dispositivo USB suministrada para impedir la entrada de polvo o suciedad.

Mantenga la tapa del dispositivo USB fuera del alcance de los niños para impedir que la ingieran de forma accidental.

CD

Para obtener más detalles sobre cómo seleccionar un cambiador de CD/MD, consulte la página 16.

Elementos de la pantalla

Ejemplo: al ajustar el modo Info (información) en “All” (página 15).

A Indicación de la fuente (CD/ATRAC/WMA/MP3/AAC) B Reloj C Número de pista/álbum/grupo, nombre del disco/artista/álbum/grupo/pista, tiempo de reproducción transcurrido, información de texto

Para cambiar los elementos de la pantalla Ⓐ, presione DSPL ; para desplazarlos, presione SCRL o ajuste “Auto Scroll on” (página 15).

Sugerencia

Los elementos que se muestran variarán en función del tipo de disco, el formato de grabación y los ajustes. Si desea obtener más información acerca de los archivos MP3/WMA/AAC, consulte la página 19; para CD de ATRAC, consulte la página 20.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) o ② (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir
Repeat Track pistas en forma repetida.
Repeat Album*1	álbumes en forma repetida.
Repeat Group*2	grupos en forma repetida.
Shuffle Album*1	álbumes en orden aleatorio.
Shuffle Group*2	grupos en orden aleatorio.
Shuffle Disc discos en orden aleatorio.

*1 Cuando se reproduce un archivo MP3/WMA/AAC. *2 Cuando se reproduce un CD de ATRAC.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Radio

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice la función Memoria de la mejor sintonía (BTM) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE varias veces hasta que aparezca "TUNER".

Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.

2 Presione MENU. 3 Gire el selector de control de volumen hasta que aparezca "BTM" y, a continuación, presione ENTER.

La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos.

La unidad emite un pitido al almacenar el ajuste.

Con el control remoto de tarjeta

En el paso 3: presione ↑ o ↓ en lugar de utilizar el selector de control de volumen.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (del ① al ⑥) hasta que aparezca “MEM”.

La indicación de botón numérico aparece en pantalla.

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numérico (de ① a ⑥).

Sintonización automática

1 Seleccione la banda y, a continuación, presione el selector de control SEEK +/- hacia arriba o hacia abajo para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado el selector de control SEEK +/- para localizar rápidamente la frecuencia aproximada y, a continuación, presione el selector de control SEEK +/- hacia arriba o hacia abajo varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

Sintonización de una emisora mediante una lista — LIST

Puede visualizar un listado de las frecuencias.

1 Seleccione la banda y, a continuación, presione LIST.

Aparecerán las frecuencias.

2 Gire el selector de control de volumen hasta que aparezca la emisora deseada.

3 Presione ENTER para recibir la emisora.

La pantalla vuelve al modo de recepción normal.

Con el control remoto de tarjeta

Seleccione la banda y, a continuación, presione LIST. Presione ↑ o ↓ varias veces hasta que aparezca la emisora deseada y, a continuación, presione ENTER.

Dispositivos USB

Reproducción mediante dispositivos USB

1 Conecte el dispositivo USB al terminal USB.

Se inicia la reproducción.

Si ya hay un dispositivo USB conectado, presione SOURCE varias veces hasta que aparezca "USB" para empezar la reproducción.

Presione OFF para detener la reproducción.

Notas

• Antes de extraer un dispositivo USB, asegúrese de que se ha detenido la reproducción. Si extrae el dispositivo USB durante la reproducción, es posible que se dañe la información contenida en el dispositivo USB.
• No utilice dispositivos USB demasiado grandes o pesados, ya que se podrían caer debido a la vibración, o bien, provocar una conexión deficiente.

Elementos de la pantalla

A Indicador ATRAC/WMA/MP3/AAC*

Indicador WMA/MP3/AAC *2

B Reloj

C Número de pista/álbum/grupo, nombre del disco/artista/álbum/grupo/pista, tiempo de reproducción transcurrido, información de texto

*1 Cuando se conecta un dispositivo de audio ATRAC. *2 Cuando se conecta un dispositivo de almacenamiento masivo.

Para cambiar los elementos de la pantalla Ⓐ, presione DSPL; para desplazarlos, presione SCRL o ajuste "Auto Scroll on" (página 15).

Sugerencia

Los elementos que se muestran variarán en función del formato de grabación y los ajustes. Si desea obtener más información acerca de los archivos MP3/WMA/AAC, consulte la página 19; para ATRAC, consulte la página 20.

Nota

La visualización variará en función del dispositivo de almacenamiento masivo USB y del dispositivo de audio ATRAC.

Audición en un dispositivo de audio de almacenamiento masivo

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) o ② (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

Repeat Track pistas en forma repetida.

Repeat Album álbumes en forma repetida.

Shuffle Album álbumes en orden aleatorio.

Shuffle Device dispositivos en orden aleatorio.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Ubicación de un álbum por el nombre — LIST

1 Durante la reproducción, presione LIST. 2 Gire el selector de control de volumen hasta que aparezca el álbum deseado. 3 Presione ENTER para reproducir el álbum. La pantalla vuelve al modo de reproducción normal.

Escucha de música en un "Walkman" (dispositivo de audio ATRAC)

1 Durante la reproducción, presione MODE varias veces hasta que aparezca el ajuste deseado.

El elemento cambia de la manera siguiente:

* Si no existe ninguna lista de reproducción en el dispositivo de audio ATRAC, no aparecerá “Playlist Mode”.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) o ② (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

Repeat Track: pistas en forma repetida.

Repeat Album: álbumes en forma repetida.

Repeat Artist: artistas en forma repetida.

Repeat Playlist: listas de reproducción en forma repetida.

Shuffle Album: álbumes en orden aleatorio.

Shuffle Artist: artistas en orden aleatorio.

Shuffle Playlist: listas de reproducción en orden aleatorio.

Shuffle Device: dispositivos en orden aleatorio.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Ubicación de un álbum/artista/lista de reproducción por el nombre — LIST

1 Durante la reproducción, presione MODE varias veces hasta que aparezca el álbum, artista o lista de reproducción deseado. 2 Presione LIST. Aparecerá la lista seleccionada. 3 Gire el selector de control de volumen hasta que aparezca el álbum, artista o lista de reproducción deseado. 4 Presione ENTER para reproducir el álbum, artista o lista de reproducción. La pantalla vuelve al modo de reproducción normal.

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características de sonido

1 Presione SOUND. 2 Gire el selector de control de volumen hasta que aparezca el elemento de menú deseado y, a continuación, presione ENTER. 3 Gire el selector de control de volumen para seleccionar el ajuste y, a continuación, presione ENTER. El ajuste finalizó.

Después de 3 segundos, se completa el ajuste y la pantalla vuelve al modo de reproducción/recepción normal.

Con el control remoto de tarjeta

En los pasos 2 al 3: presione ↑ o ↓ en lugar de utilizar el selector de control de volumen.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

“●” indica el ajuste predeterminado.

EQ3 parametric

Para seleccionar un tipo de ecualizador: "Xplod", "Vocal", "Edge", "Cruise", "Space", "Gravity", "Custom" u "off" (●).

DSO

Para seleccionar el modo DSO: “1”, “2”, “3” u “off” (●). Cuanto mayor sea el número, mejor será el efecto.

Balance

Para ajustar el balance entre los altavoces derecho e izquierdo: “R10” – “0” (●) – “L10”

Fader

Para ajustar el balance entre los altavoces frontal y posterior: “F10” – “0” (●) – “R10”

Subwoofer

Para ajustar el volumen del altavoz potenciador de graves: “+10” – “0” (●) – “-10” (“-∞” aparecerá con el valor más bajo.)

LPF (Filtro de paso bajo)

Para seleccionar la frecuencia de corte del altavoz potenciador de graves: “off” ( ), “125Hz” o “78Hz”.

AUX Level*

Para ajustar el nivel de volumen de cada equipo auxiliar conectado. Este ajuste elimina la necesidad de ajustar el nivel de volumen entre fuentes (página 16).

Niveles que se pueden ajustar: “+18 dB” – “0 dB” (●) – “-8 dB”

* Si está activada la fuente AUX.

Personalización de la curva de ecualizador — EQ3 Tune

“Custom” de EQ3 le permite realizar sus propios ajustes en el ecualizador.

1 Seleccione una fuente y, a continuación, presione SOUND. 2 Gire el selector de control de volumen para seleccionar "EQ3 parametric" y, a continuación, presione ENTER.

3 Gire el selector de control de volumen para seleccionar "Custom" y, a continuación, presione SEEK + hacia arriba.

4 Gire el selector de control de volumen para seleccionar "EQ3 Mode Tune" y, a continuación, presione ENTER.

5 Gire el selector de control de volumen para seleccionar el rango de frecuencias que desee entre "LOW", "MID" o "HI" y, a continuación, presione ENTER.

6 Gire el selector de control de volumen para seleccionar la frecuencia central que desea ajustar y, a continuación, presione SEEK + hacia arriba.

Frecuencias que se pueden seleccionar en cada rango:

LOW: 60 Hz o 100 Hz

7 Gire el selector de control de volumen para ajustar la curva de ecualizador.

El nivel de volumen puede ajustarse en intervalos de 1 dB, entre -10 dB y +10 dB.

Repita los pasos de 5 a 8 para ajustar el resto de rangos de frecuencia.

9 Presione SEEK – hacia abajo.

La pantalla vuelve al modo de reproducción/recepción normal.

Para ajustar la curva de ecualizador predeterminada de fábrica, seleccione “EQ3 Mode Initialize” y “Yes” en el paso 4.

Sugerencia

También es posible ajustar otros tipos de ecualizador.

Con el control remoto de tarjeta

En los pasos 2 al 7: presione ↑ o ↓ en lugar de utilizar el selector de control de volumen; en los pasos 3, 6 y 9: presione ← o → en lugar de SEEK +/-.

Ajuste de los elementos de configuración — MENU

1 Presione MENU. 2 Gire el selector de control de volumen hasta que aparezca el elemento de menú deseado y, a continuación, presione ENTER. 3 Gire el selector de control de volumen para seleccionar el ajuste y, a continuación, presione ENTER. El ajuste finalizó. 4 Presione MENU.

La pantalla vuelve al modo de reproducción/recepción normal.

Con el control remoto de tarjeta

En los pasos 2 al 3: presione ↑ o ↓ en lugar de utilizar el selector de control de volumen.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

“●” indica el ajuste predeterminado.

Setup

Clock Adjust (página 5)

Beep

Para ajustar “on” (●) u “off”.

Para cambiar la dirección de funcionamiento de los controles del mando rotatorio.

- “NORM” (●): para usar el mando rotatorio en la posición ajustada en fábrica.

- “REV”: cuando monte el mando rotatorio del lado derecho de la columna de dirección.

Auto Off

Para desconectar la alimentación automáticamente una vez transcurrido un período de tiempo deseado cuando la unidad está apagada: “NO” (●), “30 sec”, “30 min” o “60 min”.

Display

Black Out

Para apagar automáticamente la iluminación de cualquier fuente (por ejemplo, durante la reproducción de CD/recepción de radio, etc.).

• “Black Out on”*1: para que se desactive la pantalla si no se realiza ninguna acción durante 5 segundos.
• “Black Out off” (●): para desactivar la función de desactivación de la pantalla.

Para que la pantalla se ilumine de nuevo, presione cualquier botón.

Auto Image

Para establecer que se muestren distintas imágenes.

• “All”: para visualizar repetidamente las imágenes en todos los modos de pantalla.
• “Movie” (●): para visualizar una película.
• “SA”: para visualizar el analizador de espectro.
• “off”: para no visualizar ninguna imagen.

Info (Información)

Para mostrar los elementos (en función de la fuente, etc.).

• “Simple” (●): para no mostrar ningún elemento.
• “All”: para mostrar todos los elementos.
• “Clear”: para que los elementos desaparezcan automáticamente.

Demo*2 (Demostración)

Para ajustar “on” (●) u “off”.

Dimmer

Para cambiar el brillo de la pantalla. - “Auto” (para que la pantalla se atenúe automáticamente al encender la luz). - “on”: para atenuar la pantalla. - “off”: para desactivar el atenuador.

Illumination

Para cambiar el color de la iluminación, ajuste "Blue" (●) o "Red".

Auto Scroll

Para desplazar automáticamente los elementos de la pantalla cuando se cambia de disco, álbum, grupo o pista.

• “on” (●): para que se desplacen.
• “off”: para que no se desplacen.

Receive Mode

Local (Modo de búsqueda local)

• “off” (●): para ajustar la recepción normal.
• “on”: para que se sintonicen solamente las emisoras de señal más intensa.

continúa en la página siguiente →

Mono*3 (Modo monoaural)

Para mejorar una recepción de FM defectuosa, seleccione el modo de recepción monoaural.

- “off” (●): para escuchar las emisiones estéreo en estéreo.

- “on”: para escuchar las emisiones estéreo en monoaural.

BTM (página 11)

*1 Cuando la función de desactivación de la pantalla está activada, la unidad no se puede utilizar con el control remoto de tarjeta.

*2 Cuando la unidad está apagada.

*3 Cuando se recibe FM.

Uso de equipo opcional

Equipo de audio auxiliar

Si conecta un dispositivo de audio portátil opcional a la toma de entrada AUX (minitoma estéreo) de la unidad, podrá escuchar la emisión a través de los altavoces del automóvil.

Puede ajustar cualquier diferencia en el nivel de volumen entre la unidad y el dispositivo de audio portátil. Siga este procedimiento:

1 Apague el dispositivo de audio portátil.

2 Conéctelo a la unidad.

La fuente cambiará automáticamente a "AUX".

* Asegúrese de utilizar una clavija recta. 3 Baje el volumen de la unidad. 4 Inicie la reproducción en el dispositivo de audio portátil con un volumen moderado. 5 Seleccione el volumen acostumbrado en la unidad. 6 Ajuste el nivel de entrada (página 14).

Cambiador de CD/MD

Selección del cambiador

1 Presione SOURCE varias veces hasta que aparezca "CD" o "MD". 2 Presione MODE varias veces hasta que aparezca el cambiador deseado.

Número de unidad, indicación MP3*

Número del disco/álbum Se inicia la reproducción. *1 Cuando se reproduce un archivo MP3. *2 Cuando se reproduce un disco MDLP.

Omisión de álbumes y discos

1 Durante la reproducción, presione ③/④ (GP/ALBM -/+).

Para omitir	Presione 3/4(GP/ALBM -/+ )
un álbum y suéltelo (manténgalo presionado durante un momento).
un álbum continuamente	antes de que transcurran 2 segundos después de haberlo soltado por primera vez.
discos varias veces.
discos continuamente	a continuación, vuelva a presionarlo antes de que transcurran 2 segundos y manténgalo presionado.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) o ② (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione	Para reproducir
Repeat Disc*1	un disco varias veces.
Shuffle Changer*1	las pistas del cambiador en orden aleatorio.
Shuffle\ All*2	las pistas de todas las unidades en orden aleatorio.

*1 Si se conectaron uno o más cambiadores de CD/MD. *2 Disponible si se conectaron dos o más cambiadores de MD y uno se encuentra en modo de reproducción.

Para regresar al modo de reproducción normal, seleccione “Repeat off” o “Shuffle off”.

Localización de discos por nombre — LIST

Puede seleccionar un disco de la lista cuando haya conectado un cambiador de CD con capacidad para CD TEXT, o un cambiador de MD.

Si asigna un nombre al disco, el nombre aparece en la lista.

1 Durante la reproducción, presione LIST. Aparece el número o el nombre del disco. 2 Gire el selector de control de volumen hasta que aparezca el disco deseado. 3 Presione ENTER para reproducir el disco. La pantalla vuelve al modo de reproducción normal.

Con el control remoto de tarjeta

En el paso 2: presione ↑ o ↓ en lugar de utilizar el selector de control de volumen.

Mando rotatorio RM-X4S

Colocación de la etiqueta

Coloque la etiqueta de indicación según el modo en que instale el mando rotatorio.

Ubicación de los controles

Los botones correspondientes en el mando rotatorio controlan las mismas funciones que los de esta unidad.

La operación de los controles siguientes del mando rotatorio es distinta que en la unidad.

• Control PRESET/DISC Funciona de igual manera que GP/ALBM +/- en la unidad (presionar y girar). • Control VOL (volumen) Funciona de igual manera que el selector de control de volumen en la unidad (girar).

• Control SEEK/AMS

Funciona de igual manera que (SEEK) -/+ en la unidad (girar o girar y mantener).

Cambio del sentido de funcionamiento

El sentido de funcionamiento de los controles está ajustado de fábrica como se muestra a continuación.

Para aumentar

Para disminuir

Si necesita instalar el mando rotatorio en el lado derecho de la columna de la dirección, puede invertir el sentido de funcionamiento.

1 Mientras presiona el control VOL, mantenga presionado SOUND.

Información complementaria

Precauciones

• Si estaciona el automóvil bajo la luz directa del sol, deje que la unidad se enfríe antes de usarla.
• La antena motorizada se extenderá automáticamente mientras la unidad se encuentre en funcionamiento.

Condensación de humedad

En días lluviosos o en zonas muy húmedas, es posible que se condense humedad en el interior de las lentes y la pantalla de la unidad. Si esto ocurre, la unidad no funcionará correctamente. En tal caso, extraiga el disco y espere una hora aproximadamente hasta que se haya evaporado la humedad.

Para mantener una alta calidad de sonido

Asegúrese de no derramar jugos ni refrescos sobre la unidad o los discos.

Notas sobre los discos

• Para mantener los discos limpios, no toque su superficie. Tómelos por los bordes.
• Guarde los discos en sus cajas o en los cargadores de discos cuando no los use.
• No someta los discos al calor ni a altas temperaturas. Evite dejarlos en un automóvil estacionado o sobre el tablero o la bandeja trasera.
• No adhiera etiquetas ni utilice discos con residuos de pegamento o tinta. Tales discos pueden dejar de girar durante el uso, lo que provocaría una falla de funcionamiento o daños en el disco.

• No use discos con etiquetas o autoadhesivos. Su uso puede producir las siguientes fallas de funcionamiento:
• Imposibilidad de expulsar el disco (dado que se despegó la etiqueta o el autoadhesivo y se obstruye el mecanismo de expulsión).
• Imposibilidad de leer los datos de audio correctamente (por ejemplo, se interrumpe la reproducción o simplemente no la hay) debido a que el calor contrae el autoadhesivo o la etiqueta y hace que el disco se deforme.
• No se pueden reproducir en esta unidad discos con formas no estandarizadas (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad. No use este tipo de discos.
• No es posible reproducir discos compactos de 8 cm.

- Antes de reproducir los discos, límpielos con un paño de limpieza disponible en el mercado. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes, productos de limpieza comerciales ni aerosoles antiestáticos para discos analógicos.

Notas sobre los discos CD-R/CD-RW

• Según el estado del disco o el equipo utilizado para su grabación, es posible que algunos discos CD-R y CD-RW no puedan reproducirse en esta unidad.
• No es posible reproducir un disco CD-R o un CD-RW que no esté finalizado.

- La unidad es compatible con la norma ISO 9660 de formato de nivel 1 o nivel 2, con la norma Joliet/Romeo en cuanto al formato de expansión y con Multi Session.

- Cantidad máxima de:

• carpetas (álbumes): 150 (incluidas la carpeta raíz y las carpetas vacías).
• archivos (pistas) y carpetas contenidas en un disco: 300 (si un nombre de archivo o carpeta contiene muchos caracteres, este número puede ser inferior a 300).
• caracteres que se pueden visualizar en el nombre de una carpeta/archivo: 32 (Joliet) o 64 (Romeo).

- Si el disco se grabó en Multi Session, solamente se reconoce y reproduce la primera pista del formato de la primera sesión (cualquier otro formato se omite). La prioridad del formato es CD-DA, CD de ATRAC y MP3/WMA/AAC.

- Cuando la primera pista es un CD-DA, solamente se reproduce el CD-DA de la primera sesión.

- Cuando la primera pista no es un CD-DA, se reproduce una sesión de un CD de ATRAC o de un MP3/WMA/AAC. Si el disco no contiene datos en ninguno de estos formatos, aparece "NO Music".

Discos de música codificados con tecnologías de protección de los derechos de autor

Este producto ha sido diseñado para reproducir discos que cumplen con el estándar Compact Disc (CD).

Recientemente, algunas compañías discográficas comercializan discos de música codificados con tecnologías de protección de derechos de autor.

Tenga en cuenta que, entre estos discos, algunos no cumplen con el estándar CD, por lo que no podrán reproducirse con este producto.

Nota sobre discos DualDisc

Un DualDisc es un disco de dos caras que combina material grabado en DVD en una cara con material de audio digital en la otra cara. Sin embargo, como el lado del material de audio no cumple con la norma Compact Disc (CD), no es seguro que la reproducción pueda hacerse en este producto.

Acerca de los dispositivos USB

• Es posible utilizar dispositivos de almacenamiento masivo y dispositivos de audio ATRAC tipo USB que cumplan con el estándar USB. Esta unidad no puede reconocer dispositivos USB a través de un concentrador USB, y no es compatible con dispositivos que dispongan de función de concentrador. Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio Web de soporte técnico de Sony (página 25).
• El códec correspondiente difiere en función del tipo de dispositivo.

- Almacenamiento masivo: MP3/WMA/AAC

- Dispositivo de audio ATRAC: ATRAC/MP3/WMA/AAC

• No es posible reproducir archivos DRM (gestión de derechos digitales) distintos de ATRAC.
• Es posible visualizar los datos siguientes.

Almacenamiento masivo:

– Carpetas (álbumes): 512, Archivos (pistas): 65 535

Dispositivo de audio ATRAC: ATRAC/MP3/WMA/AAC

- Álbumes/artistas/listas de reproducción: 65 535, Pistas: 65 535

Notas sobre dispositivos USB

• Cuando utilice un cable, use el que se ha suministrado para la conexión con los dispositivos USB.
• No utilice dispositivos USB que sean tan grandes o pesados que puedan interferir con maniobras de conducción.
• No deje los dispositivos USB dentro de un automóvil estacionado, ya que podrían producirse fallas de funcionamiento.
• Es posible que el inicio de la reproducción demore un poco, en función de la cantidad de datos grabados.
• Se recomienda realizar una copia de seguridad de los datos almacenados en los dispositivos USB.

Orden de reproducción de los archivos MP3/WMA/AAC

Acerca de los archivos MP3

• MP3, que significa MPEG-1 Audio Layer-3, es un formato estandarizado que permite comprimir archivos de música. Comprime los datos de CD de audio a aproximadamente 1/10 de su tamaño original.
• Las versiones 1.0, 1.1, 2.2, 2.3 y 2.4 del indicador ID3 se aplican solamente al formato MP3. El indicador ID3 puede tener de 15/30 caracteres (versiones 1.0 y 1.1) o de 63/126 caracteres (versiones 2.2, 2.3 y 2.4).
• Al asignar un nombre a un archivo MP3, asegúrese de añadir la extensión ".mp3" al nombre del archivo.
• Durante la reproducción de un archivo MP3 de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.

Notas sobre MP3

Si reproduce un archivo MP3 de alta tasa de bits, como 320 kbps, el sonido puede ser discontinuo.

Acerca de los archivos WMA

• WMA, que significa Windows Media Audio, es un formato estándar de compresión de archivos de música. Comprime los datos de CD de audio a aproximadamente 1/22* de su tamaño original.
• El indicador WMA tiene 63 caracteres.
• Al asignar un nombre a un archivo WMA, asegúrese de añadir la extensión ".wma" al nombre del archivo.
• Durante la reproducción de un archivo WMA de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión. * solamente los de 64 kbps

Nota sobre los archivos WMA

No es posible reproducir los archivos WMA que se indican a continuación.

- archivos con formato de compresión sin pérdida

- archivos protegidos por derechos de autor

Acerca de los archivos AAC

• AAC, que significa Advanced Audio Coding, es un formato estándar de compresión de archivos de música. Comprime los datos de CD de audio a aproximadamente 1/11* de su tamaño original.
• El indicador AAC tiene 126 caracteres.
• Al asignar un nombre a un archivo AAC, asegúrese de añadir la extensión ".m4a" al nombre del archivo.
• Durante la reproducción de un archivo AAC de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.

* solamente los de 128 kbps

Notas sobre los archivos AAC

No es posible reproducir archivos protegidos por derechos de autor.

Acerca de los archivos ATRAC

Formato ATRAC3plus

ATRAC3, que significa Adaptive Transform Acoustic Coding3, es una tecnología de compresión de audio. Comprime los datos de CD de audio a aproximadamente 1/10 de su tamaño original. ATRAC3plus, un formato extendido de ATRAC3, comprime los datos de CD de audio a aproximadamente 1/20 de su tamaño original. La unidad admite los formatos ATRAC3 y ATRAC3plus.

- El formato ATRAC se encuentra en la estructura de una jerarquía de 2 niveles, una carpeta (grupo), dos archivos (pistas).

-CD de ATRAC

El número máximo de carpetas (grupos) es de 255, y el número máximo de archivos (pistas) de 999.

- Dispositivo de audio ATRAC

El número máximo de álbumes/artistas/listas de reproducción es de 65 535, y el número máximo de pistas de 65 535.

- Se muestran los caracteres correspondientes al nombre de una carpeta o archivo y la información de texto grabada por SonicStage.

Para obtener más información sobre CD de ATRAC y dispositivos de audio ATRAC, consulte el manual de SonicStage.

Notas

• Asegúrese de crear los archivos de ATRAC a través del software autorizado como, por ejemplo, SonicStage.
• Los archivos ATRAC no se pueden reproducir en dispositivos USB diferentes de los dispositivos de audio ATRAC.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto de tarjeta

En condiciones normales, la pila dura aproximadamente 1 año. (La duración puede ser menor en función de las condiciones de uso.) El alcance del control remoto de tarjeta disminuye a medida que se agota la pila. Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalarla.
• No sujete la pila con pinzas metálicas, ya que podría producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente. No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si el fusible vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, consulte con el distribuidor Sony más cercano.

Fusible (10 A)

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para evitar esta situación, extraiga el panel frontal (página 6) y limpie los conectores con un hisopo de algodón. No aplique demasiada fuerza, ya que podría dañar los conectores.

Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 6). ② Sujete el marco de protección por ambos bordes y extráigalo.

2 Extraiga la unidad.

①Inserte las dos llaves de liberación simultáneamente hasta escuchar un clic.

②Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla del marco.

Sección del reproductor de CD

Relación señal-ruido: 120 dB Respuesta de frecuencia: de 10 a 20 000 Hz Fluctuación y trémolo: inferior al límite medible

Sección del sintonizador

FM

Rango de sintonización: de 87,5 a 108,0 MHz (a intervalos de 50 kHz) de 87,5 a 107,9 MHz (a intervalos de 200 kHz)

Intervalo de sintonización de FM: 50 kHz/200 kHz conmutable

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad útil: 9 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 67 dB (estéreo), 69 dB (mono)

Distorsión armónica a 1 kHz: 0,5 % (estéreo), 0,3 % (mono)

Separación: 35 dB a 1 kHz

Respuesta de frecuencia: de 30 a 15 000 Hz

AM

Rango de sintonización: de 531 a 1 602 kHz (a intervalos de 9 kHz) de 530 a 1 710 kHz (a intervalos de 10 kHz)

Intervalo de sintonización de AM: 9 kHz/10 kHz intercambiable Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad: 30 μV

Sección del reproductor USB

Interfaz: USB (velocidad máxima)

Corriente máxima: 500 mA

Sección del amplificador de potencia

Salidas: salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoz: de 4 a 8 ohm

Salida de potencia máxima: 52 W × 4 (a 4 ohm)

Generales

Salidas:

Terminal de salidas de audio (frontal/posterior)

Terminal de salida de altavoz potenciador de graves (mono)

Terminal de control del relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de control ATT de teléfono

Terminal de control de iluminación

Terminal de entrada de control BUS

Terminal de entrada de audio BUS

Terminal de entrada del control remoto

Terminal de entrada de la antena

Toma de entrada AUX (minitoma estéreo)

Controles de tono:

Requisitos de alimentación: batería de automóvil de cc 12 V (masa negativa)

Dimensiones: aprox. 178 × 50 × 190 mm (an/al/prf)

Dimensiones de montaje: aprox. 182 × 53 × 163 mm (an/al/prf)

Peso: aprox. 1,6 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X156

Tapa del dispositivo USB

Componentes de instalación y conexiones (1 juego)

Equipo y accesorios opcionales:

Cable BUS (suministrado con un cable con terminales RCA): RC-61 (1 m), RC-62 (2 m)

Cambiador de CD (10 discos): CDX-757MX, CDX-656X

Selector de fuente: XA-C40

Selector AUX-IN: XA-300

Adaptador de interfaz para iPod: XA-110IP

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Consulte al distribuidor para obtener más detalles.

Patentes de los EE.UU. y otros países usados con licencia de Dolby Laboratories.

Tecnología de codificación de audio MPEG

Layer-3 y patentes bajo licencia de Fraunhofer IIS y Thomson.

Nota

Esta unidad no puede conectarse a un preamplificador digital ni a un ecualizador que sea compatible con el sistema BUS de Sony.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Los chasis impresos no contienen retardantes de llama halogenados.
• Para el material de relleno y protección se ha utilizado papel.
• Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Generales

La unidad no recibe alimentación.

• Revise la conexión. Si todo está en orden, compruebe el fusible.
• Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto. →Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

No se emite el sonido.

• El volumen es demasiado bajo.
• La función ATT está activada o la función ATT de teléfono (cuando se conecta el cable de interfaz de un teléfono para automóvil al cable ATT) está activada.
• La posición del control de equilibrio “FAD” no está ajustada para un sistema de 2 altavoces.
• El cambiador de CD no es compatible con el formato del disco (MP3/WMA/AAC/CD de ATRAC). →Reproduzca con esta unidad.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 15).
• Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

• Presionó el botón RESET. →Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de fuente de alimentación o la batería.
• El cable de fuente de alimentación no está conectado correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha ruido cuando se cambia la posición de la llave de encendido.

Los cables no coinciden correctamente con el conector de alimentación auxiliar del automóvil.

Las indicaciones desaparecen del visualizador o no aparecen en él.

• El atenuador está ajustado en “Dimmer on” (página 15).
• El ángulo del panel frontal no es el adecuado. →Para ajustar el ángulo del panel frontal, mantenga presionado (ANGLE) (página 7).
• La pantalla se apaga si mantiene presionado OFF. →Mantenga presionado OFF en la unidad hasta que se ilumine la pantalla.
• Los conectores están sucios (página 21).

No funciona la desconexión automática.

La unidad está encendida. La función de desconexión automática se activa después de apagar la unidad.

→Apague la unidad.

La pantalla se apaga mientras la unidad está en funcionamiento.

La función de desactivación de la pantalla está activada (página 15).

No es posible utilizar el control remoto de tarjeta.

• Si la función de desactivación de la pantalla está activada (la pantalla no está iluminada), no es posible operar la unidad mediante el control remoto de tarjeta (página 15).
• Asegúrese de que se retiró la película de aislamiento (página 5).

La función DSO no está disponible.

Según el tipo de interior del automóvil o el tipo de música, DSO puede no producir el efecto deseado.

Las imágenes cambian automáticamente.

En el modo Auto Image (imagen automática), no se puede visualizar la imagen seleccionada.

→Para visualizar únicamente la imagen seleccionada, ajuste “Auto Image off” (página 15).

No se visualiza ningún elemento de la pantalla.

No es posible ajustar el nivel de volumen (AUX).

El dispositivo de audio portátil no estaba conectado cuando se seleccionó AUX en SOURCE.

→Conecte el dispositivo de audio portátil a la toma de entrada AUX.

Reproducción de CD/MD

No es posible insertar el disco.

• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o en forma incorrecta.

No se inicia la reproducción.

• El disco es defectuoso o está sucio.
• Los discos CD-R/CD-RW no son para audio (página 18).
• El formato del disco y la versión del archivo no son compatibles con esta unidad (para obtener más información, consulte las páginas 4 y 18).
• Presione ▲ para extraer el disco.

Los archivos MP3/WMA/AAC tardan más tiempo en reproducirse que los demás.

El inicio de la reproducción de los siguientes discos demora algo más de tiempo.

– disco grabado con una estructura de árbol complicada.

- disco grabado en Multi Session.

– disco al que es posible añadir datos.

No se puede reproducir el CD de ATRAC.

• El disco no se creó con software autorizado como SonicStage o SonicStage Simple Burner.
• No es posible reproducir pistas que no están incluidas en el grupo.

Los elementos de la pantalla no se desplazan.

- En el caso de discos con muchos caracteres, es posible que éstos no se desplacen.

- La opción “Auto Scroll” está desactivada.

→Ajuste en “Auto Scroll on” (página 15) o presione (SCRL).

Se producen saltos de sonido.

• La instalación no es correcta. →Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.
• El disco es defectuoso o está sucio.

Los botones de operación no funcionan.

El disco no se expulsa.

Presione el botón RESET (página 5).

Recepción de radio

No es posible recibir las emisoras.

Hay ruidos que obstaculizan el sonido.

- Conecte un cable de control de la antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de fuente de alimentación del amplificador de señal de la antena (solamente si el automóvil dispone de una antena FM/AM integrada en el cristal posterior o lateral).

- Compruebe la conexión de la antena del automóvil.

- La antena automática no se extiende.

→Compruebe la conexión del cable de control de la antena motorizada.

- Revise la frecuencia.

- Cuando el modo DSO está activado, el sonido se escucha ocasionalmente con ruido.

→Ajuste el modo DSO en “off” (página 14).

No es posible utilizar la sintonización programada.

- Almacene la frecuencia correcta en la memoria.

- La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

• El modo de búsqueda local está ajustado en “on”. →Ajuste “Local off” (página 15).
• La señal de emisión es demasiado débil. →Use la sintonización manual.

Durante la recepción de FM, la indicación "ST" parpadea.

• Sintonice la frecuencia con precisión.
• La señal de emisión es demasiado débil. →Ajuste “Mono on” (página 16).

Un programa de FM emitido en estéreo se escucha en monoaural.

La unidad se encuentra en el modo de recepción monoaural. →Ajuste “Mono off” (página 16).

Reproducción USB

No es posible reproducir elementos a través de un concentrador USB.

Esta unidad no reconoce dispositivos USB a través de un concentrador USB ni es compatible con un dispositivo que dispone de una función de concentrador.

No se pueden reproducir elementos.

• Los archivos de reproducción de música están protegidos con tecnología de gestión de derechos digitales (DRM) (página 19).
• Únicamente se reproducen elementos de dispositivos de almacenamiento no masivo tipo USB.
• Si un dispositivo USB no funciona, conéctelo nuevamente.

Suena un pitido.

El dispositivo USB se ha desconectado durante la reproducción. →Antes de desconectar un dispositivo USB, asegúrese de que se ha detenido la reproducción para proteger los datos.

El sonido es discontinuo.

Es posible que la discontinuidad del sonido se deba a una tasa alta de bits de más de 320 kbps.

Mensajes/indicaciones de error

Blank Disc*1

No hay pistas grabadas en el MD. ^*2 →Reproduzca un MD que tenga pistas grabadas.

Checking

La unidad está confirmando la conexión de un dispositivo USB. →Espere a que aparezca la confirmación de que la conexión ha finalizado.

Error*1

• El disco está sucio o se insertó al revés. →Límpielo o insértelo correctamente.
• Se insertó un disco vacío.
• El disco no se reproduce debido a algún problema. →Inserte otro disco.
• El dispositivo USB no ha sido reconocido automáticamente. →Conéctelo nuevamente.
• Presione ▲ para extraer el disco.

Fallo

La conexión de los altavoces y amplificadores es incorrecta. →Consulte el manual de instalación de este modelo para revisar la conexión.

Hubs no compatibles

Los concentradores USB o los dispositivos que disponen de una función de concentrador no son compatibles con esta unidad.

Cargando

El cambiador está cargando el disco. →Espere hasta que finalice.

Búsqueda local +/-

El modo de búsqueda local está activado durante la sintonización automática.

Sin nombre de álbum

No se grabó ningún nombre de álbum en la pista.

NO Device

SOURCE se selecciona sin que esté conectado un dispositivo USB. Se ha desconectado un dispositivo USB o un cable USB durante la reproducción. →Asegúrese de conectar un dispositivo USB y un cable USB.

NO Disc

El disco no está insertado en el cambiador de CD/MD. →Inserte los discos en el cambiador.

NO Disc Name

No se grabó un nombre de disco/álbum/grupo/pista en la pista.

NO Group Name

No se grabó ningún nombre de grupo en la pista.

NO Information

No se grabó información de texto en los archivos MP3/WMA/AAC o en el CD de ATRAC.

NO Magazine

El cargador de discos no está insertado en el cambiador de CD. →Inserte el cargador en el cambiador.

NO Music

El disco no es un archivo de música. →Inserte un CD de música en esta unidad o en un cambiador con capacidad para reproducir MP3. →Conecte un dispositivo USB que contenga algún archivo de música.

NO Track Name

No se grabó ningún nombre de pista en la pista.

La unidad no puede leer la información del disco. →Cargue el disco y, a continuación, selecciónelo en la lista.

La tapa del cambiador de MD está abierta o los MD no están insertados correctamente.

→Cierre la tapa o inserte los MD correctamente.

El dispositivo USB conectado no es compatible.

→Conecte un dispositivo USB de almacenamiento masivo (página 19).

Es posible que se haya producido una falla interna.

→Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

El dispositivo USB está sobrecargado.

→Desconecte el dispositivo USB y, a continuación, presione SOURCE para cambiar la fuente.

→Indica que el dispositivo USB está fuera de servicio, o que hay un dispositivo incompatible conectado.

Push Reset

La unidad de CD y el cambiador de CD/MD no pueden utilizarse debido a algún problema.

→Presione el botón RESET (página 5).

Read

La unidad está leyendo toda la información de grupos y álbumes del disco o del dispositivo USB.

→Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Es posible que demore más de un minuto en función de la estructura del disco o del dispositivo USB.

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco, por lo que no es posible continuar.

No se puede mostrar el carácter con la unidad.

*1 Si se produce un error durante la reproducción de un CD o MD, el número de disco del CD o MD no aparece en pantalla.

*2 La pantalla muestra el número del disco que causa el error.

Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio Web:

Clientes de Latinoamérica:

http://esupport.sony.com/ES/LA/

Clientes en Pan Asia:

http://www.css.ap.sony.com/

http://www.sony-asia.com/caraudio/

RC-61 (1 m), RC-62 (2 m)

Cambiador de CD (10 discos): CDX-757MX, CDX-656X

Selector de fuente: XA-C40

Selector AUX-IN: XA-300

Adaptador de interfaz para iPod: XA-110IP

http://esupport.sony.com/ES/LA/

Clientes en Pan Asia:

http://www.css.ap.sony.com/ http://www.sony-asia.com/caraudio/

Sitio de soporte

http://esupport.sony.com/ES/LA/
