MANUAL DE USUARIO NS-C444 YAMAHA

Gracias por haber escogido este sistema de altavoces YAMAHA.

PRECAUCIÓN INSTALACIÓN DEL ALTAVOZ

Antes de utilizar el altavoz lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale el altavoz en un lug ar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

- Para evitar que el exterior no se deforme o decolore, no instale el altavoz donde quede expuesto a los rayos del sol o humedad excesiva.

- No colocar los siguientes objetos en este e 1 altavoz: Vidrio, porcelana, pequeños trozos de metal etc. Si el vidrio, etc. se cae por la vibración y se rompe, puede provocar heridas corporales.

Una vela encendida etc. Si la vela se cae por la vibración puede provocar un incendio y heridas corporales.

Un recipiente que contenga agua Si el recipiente se cae por la vibración y el agua se derrama puede provocar un daño en el altavoz y/o puede recibir una descarga eléctrica.

- No coloque el altavoz en un lugar do nde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio, daños a el altavoz, y/o lesiones personales.

- No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también contribuirá a obtener un mejor soinido.

- Si se instalan el altavoz en el mismo es tante o mueble que el giradiscos puede provocar una realimentación del sonido.

- Si se nota una distorsión del sonido, b aje el control de volumen del amplificador. No permita que su amplificador entre en “corte”. Esto puede dañar el altavoz.

- Cuando utilice un amplificador co n una potencia de salida nominal más alta que la potencia de entrada nominal de el altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces.

- No limpie el altavoz con diso lventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco.

- No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de YAMAHA cuando necesite sus servicios. En ningún caso deberá abrirse la caja.

- La instalación en un lugar se guro es responsabilidad del propietario. YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta del altavoz.

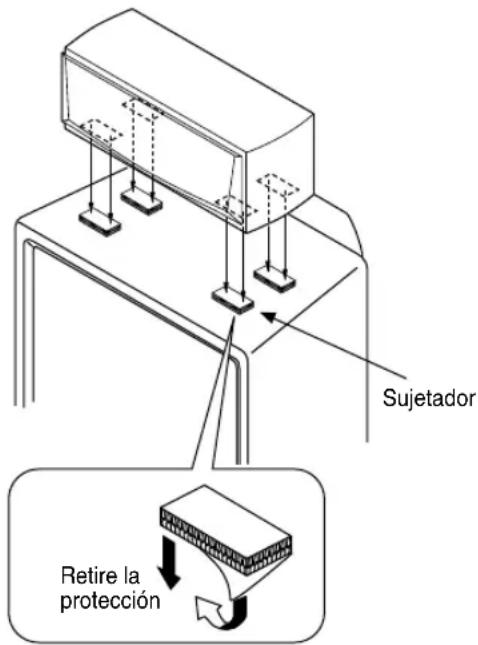

Coloque el altavoz sobre un televisor cuya parte superior sea plana, o en el suelo debajo del televisor, o en el estante del televisor, si éste es estable. Cuando coloque el altavoz encima del televisor, para evitar que se caiga, coloque los sujetadores en cuatro puntos situados en la base del altavoz y la parte superior del televisor.

Sujetador Retire la protección

Pantalla

Nota

• No coloque el altavoz en la parte superior de la televisor, cuya área sea más pequeña que el área inferior del altavoz. Si así fuera, el altavoz podría caer y causar daños personales.
• No coloque el altavoz en la parte superior de una televisor con inclinación.
• No toque la superficie adhesiva después de quitar el sello, ya que esto debilitaría su fuerza adhesiva.
• Limpie cuidadosamente la superficie en la que se piensa aplicar el sujetador. Tenga en cuenta que la fuerza adhesiva se debilita si la superficie está sucia, aceitosa o húmeda, esto puede causar la caída del altavoz central.
• Este altavoz presenta un diseño blindado magnéticamente, pero todavía es probable que al ubicarlo demasiado cerca de un equipo de televisión se pueda deteriorar el color de la imagen. Si esto sucede, mueva el altavoz lejos del equipo de televisión.

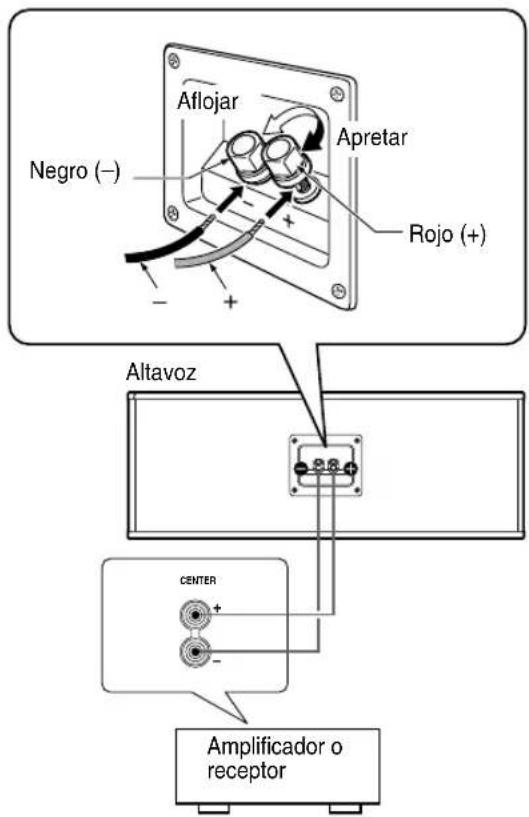

CONEXIONES CON EL AMPLIFICADOR

Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

Negro (-) Aflojar Apretar Rojo (+) Altavoz CENTER Amplificador o receptor

CONEXIONES

• Conecte las terminales de entrada tipo tornillo en la parte trasera de el altavoz a las terminales de salida de altavoz del amplificador (o receptor) con el cable de altavoz.
• Conecte los terminales (+) en el amplificador (o receptor) y el altavoz utilizando un lado del cable. Conecte los terminales (−) en ambos componentes utilizando el otro lado del cable.
• Conecte el altavoz a los terminales centrales del amplificador (o receptor), asegurándose de que no se invierte la polaridad (+, -). Si el altavoz está conectado con la polaridad inversa, el sonido no será natural y no se oirán los graves.

Como conectar:

①Retire la capa aislante que cubre las extremidades de cada cable de altavoz girando hasta que se desprenda.

Adecuado Inadecuado

②Afloje la perilla del terminal.
③Inserte el cable pelado.
④Apriete el nudo y fije el cab le. Tire ligeramente del cable en el terminal para verificar que está firmemente conectado.

Nota

No deje que los cables pelados estén en contacto ya que ello poítr ocasionar daños al altavoz, al amplificador o a ambos.

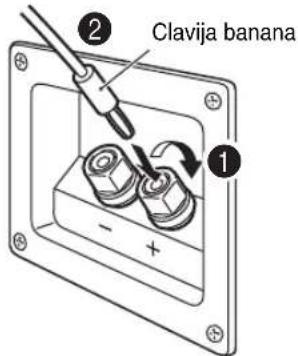

[Utilice una clavija banana]

Clavija banana ① ②

①Apriete la perilla del terminal.
②Inserte la clavija banana en el terminal.

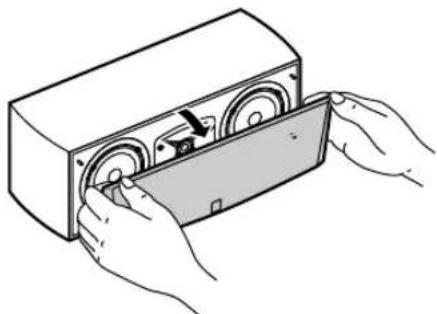

EXTRACCIÓN DE LA CUBIERTA DELANTERA

La cubierta delantera está fijada a la caja por cuatro puntos y puede desmontarse, si se desea. Para extraer la cubierta, tómela por ambos lados y tire de la misma lentamente recto hacia adelante para separarla del altavoz. Para colocarla, alinee los cuatro apéndices en la superficie interior de la cubierta con los cuatro orificios correspondientes en el altavoz y empújela con cuidado.

Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas.

ESPECIFICACIONES

Tipo....Sistema de altavoces acústicos

de suspensión de 2 vías

Tipo blindaje magnético

Accionador ....13 cm woofer cónico x 2

Altavoz de agudos doméstico de 2,5 cm

Respuesta en frecuencia 55 Hz – 35 kHz

Impedancia nominal.... 6 ohmios

Potencia de entrada nominal....100 W

Potencia máxima de entrada .....250 W

Sensibilidad....89 dB/2,83 V/m

Frecuencia cruzada .... 3 kHz

Dimensiones (An x Al x Pr)

514 mm x 190 mm x 213 mm

Peso 6,6 kg

Accesorios.... Sujetador x 4

• Especificaciones sujetas a cambios sin previo aviso debido a las modificaciones del producto.
• Deberá asegurarse de no exceder los valores de potencia indicados anteriormente.

Información para usuarios sobre la recogida y eliminación de equipos viejos:

Este símbolo en los productos, embalajes y/o documentación adjunta significa que los productos eléctricos y electrónicos usados no se deben mezclar con los residuos domésticos normales.

Para el tratamiento, recuperación y reciclaje de productos viejos, llévelos a un punto de recogida adecuado según la legislación de su país.

Con la correcta eliminación de estos productos estará ayudando a salvar recursos valiosos y a evitar potenciales efectos negativos sobre la salud humana y el medio ambiente que podrían derivarse de un manejo inapropiado de los residuos.

Para más información sobre la recogida y reciclaje de productos viejos, póngase en contacto con su ayuntamiento, con el servicio de recogida de residuos o con el punto de venta donde los adquirió.

Para usuarios de empresas de la Unión Europea:

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para más información.

Información sobre la eliminación de equipos en otros países fuera de la Unión Europea:

Este símbolo solo es válido en la Unión Europea. Si desea desechar estos productos, póngase en contacto con las autoridades locales o con el distribuidor e infórmese sobre el método correcto de eliminación.
