MANUAL DE USUARIO 99-8722B Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-87228

APLICACIONES

Mercedes-Benz:

C-Class 2001-2004

CLK55 AMG and CLK500 2003-2004, CLK 2004

G-Class 2002-2006

99-8722B

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN
- Pintura negro mate

- A) Panel de moldura para carcasa de radio • B) Soportes • C) Cavidad • D) (8) tornillos #8 x 3/8"

BCD

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-9401

Adaptador de antena: • 40-VW12

Indice

Desmontaje del tablero

— Mercedes-Benz C-Class 2001-2004 .... 2
— Mercedes-Benz CLK55 AMG, CLK500 2003-2004

Mercedes-Benz CLK 2004....3

— Mercedes-Benz G-Class 2002-2006 .... 3

Ensamble del kit

- Provisión de radio ISO DIN....4

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave para dados
• Destornillador Torx

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remitase a las instrucciones incluidas con el radio de posventa.

99-8722B

Desmontaje del tablero

Mercedes-Benz C-Class

1. Desenganche pero no quite la moldura de la palanca de velocidades (la pieza pequeña que tiene indicadores de engranes y moldura cromada).

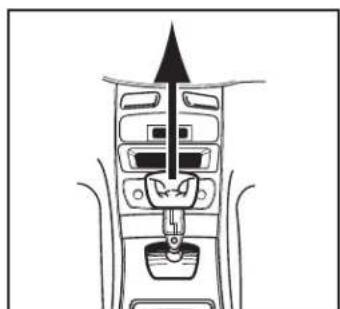

2. Desenganche el panel de la moldura de la consola central y, para quitarlo, gírelo alrededor de la moldura de la palanca de velocidades, que es más pequeña. (Figura A)
3. Quite el inserto del cenicero liberando los (2) ganchos de plástico del borde inferior del ensamble del cenicero. (Figura B)
4. Dentro de cada rejilla, con un pequeño destomillador, presione la pestaña inferior hacia adentro, hacia el centro de la rejilla, y luego gire cada rejilla hacia arriba para exponer (1) tornillo de cabeza Torx. Afloje los tornillos Torx (no es necesario quitar los tornillos). Presione el gancho hacia adentro y gire la rejilla hacia

abajo para exponer (1) gancho de resorte en la parte superior del ensamble de la rejilla. (Figura C)

1. Desenganche los (2) ganchos metálicos del borde inferior del panel de la moldura del control de clima/radio y retire el panel de la moldura.

2. Empuje hacia abajo los ganchos de resorte y quite el ensamble de la rejilla. Quite los (4) tornillos Phillips que sujetan el radio de fábrica y luego desconecte y quite el radio.

Continúe con el ensamble del kit en el reverso

1. Afloje la base de la palanca de velocidades y jálela sobre la empuñadura de la palanca. (Figura A)
2. Gire el retenedor sobre la palanca de velocidades 1/2 vuelta para quitar la empuñadura y la base de la palanca de velocidades. (Figura B)
3. Desenganche y quite el panel de moldura de la palanca de velocidades. (Figura C)
4. Quite el inserto del cenicero liberando los (2) ganchos de plástico del borde inferior del ensamble del cenicero. (Figura D)
5. Retire los (2) tornillos de la parte inferior del panel de la moldura/control de clima.
6. Desenganche el panel del control de clima/moldura del radio. Desconecte y quite el panel de la moldura.
7. Quite los (4) tornillos que sujetan el radio y luego desconecte y quite el radio.

Continúe con el ensamble del kit en el reverso

1. Quite los dos tornillos Phillips del ensamble interior del cenicero.
2. Quite la placa del interruptor del control de tracción y quite el tornillo Phillips de adentro.
3. Suelte a presión y quite el panel del radio.
4. Quite el radio.

Continúe con el ensamble del kit en el reverso

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-87228

Ensamble del kit

Provisiones de radio ISO DIN

1. Monte la cavidad en los soportes del radio con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura A)
2. Monte el ensamble del soporte/la cavidad en el panel de la moldura del radio con los tornillos #8 incluidos. (Figura B)
3. Deslice el radio en los soportes del radio y sujételo con los tornillos suministrados con la unidad. (Figura C)
4. Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
5. Monte el conjunto del radio en el tablero y vuelva a armar el tablero al revés de como lo desarmó.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
