MANUAL DE USUARIO CELAB4200 CORBERO

Gas	Categoría Gas	Potencia mínima	Potencia máxima	Presión de utilización
G30/G31	I3+	2,4 kW 150 g/h	4,2 kW 300 g/h	28-30/37 mbar

Este equipo está preparado para el funcionamiento con gas GPL con una presión nominal de 30 mbar. Para una combustión regular del gas es necesaria una cantidad de aire equivalente a 5,8 m³ por hora.

Este producto no es apropiado para funciones de calefacción primaria

ADVERTENCIAS

√ La estufa debe utilizarse siguiendo en todo momento las instrucciones. Léalas atentamente y consérvelas en un lugar seguro.

√ Este aparato requiere una manguera y un regulador de presión conforme a las normativas vigentes; si no se suministran de serie acuda al proveedor de gas local o al distribuidor autorizado.

√ Utilice el aparato exclusivamente en ambientes con ventilación suficiente.

√ Las normas vigentes prevén dos aperturas en los locales en los que están instalados los aparatos de gas, una en la parte superior y una en la parte inferior de una sección equivalente a 2500 mm ^2 por kW de potencia.

√ Este aparato no debe usarse en sótanos, baños, dormitorios o habitaciones con un volumen inferior de 15 m³ (30 m³ si son salas de estar).

√ Este aparato introduce productos de la combustión en el ambiente en el que se utiliza

√ La rejilla de protección sirve para prevenir riesgos de incendio y quemaduras y ninguna de las piezas debe ser desmontada permanentemente.

√ LA REJILLA NO PROTEGE LA INCOLUMIDAD DE NIÑOS E INCAPACITADOS.

√ NO COLOQUE ropa u otros materiales sobre la estufa, puesto que, además de existir riesgo de incendio, su presencia puede perjudicar el funcionamiento del aparato.

√ NO TRASLADE la estufa de una habitación a otra cuando está encendida.

√ NO COLOQUE la estufa a lo largo de la pared o cerca de cortinas o sillones, etc.

√ ORIENTE SIEMPRE la estufa hacia el centro de la habitación.

√ Deben tomarse precauciones especiales si la estufa se encuentra en locales donde pueda desplazarse fácilmente a causa de golpes causados por niños, perros, etc.

√ Deben respetarse las siguientes distancias mínimas de las paredes cercanas: 20 cm por los lados, 150 cm por la parte delantera.
√ NO UTILIZARLA en vehículos recreacionales como autocaravanas y caravanas.
√ Para la instalación, aténgase a lo indicado en las normas.
√ La estufa que ha comprado está dotada de dispositivos de seguridad que se activan en caso de funcionamiento defectuoso durante el uso del producto. En caso de apagado accidental de la llama piloto (situada delante del quemador) o si el local no está lo suficientemente ventilado, el dispositivo de seguridad bloquea el flujo de gas apagando la estufa.

Tabla I
(REGLAMENTO (UE) 2015/1188 DE LA COMISIÓN DEL 28 DE ABRIL DE 2015)

Código identificativo del modelo CELAB4200
Función de calefacción indirecta: (sí/no) NO
Potencia térmica directa [kW] 4,2
Potencia térmica indirecta [kW] 0
Combustible					Emisiones a causa del calentamiento de ambiente
					NOx (1)
Seleccione el tipo de combustible				[Gaseoso/líquido]	[Especifique]	[mg/kWhinput] (GCV)
G30				Gaseoso		N.A. (2)
Potencia térmica nominal	Pnom	4,2	kW	Eficiencia útil para la potencia térmica nominal			_th,nom	N.A. (2)		%
Potencia térmica mínima (aproximada)	Pmin	2,4	kW	Eficiencia útil para la potencia térmica mínima (aproximada)			_th,min	N.A. (2)		%
Dos o más fases manuales sin control de la temperatura ambiente								SÍ
Potencia necesaria para la llama piloto							P_pilot	0,160	kW
Contactos	Kurbin Lane S.L. Paseo del Ferrocarril 335 08860 Castelldefels BARCELONA (ESPAÑA)
(1) NOx = óxidos de nitrógeno(2) N.A. = No aplicable (ninguna forma de referencia aplicable al producto que prevea la medición de tal parámetro)

INSTRUCCIONES DE MONTAJE

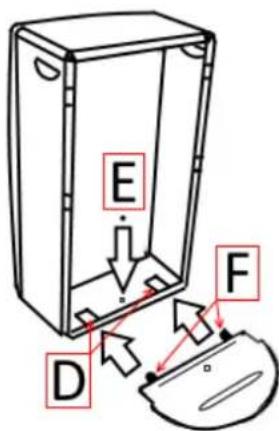

Montaje del fondo (si lo hubiera)

• Extraiga el botón de plástico (E)
• Introduzca las dos lengüetas (F) de la base en los orificios posteriores (D) del fondo.
• Introduzca el botón de plástico (E) de bloqueo en el orificio.

E F D

E

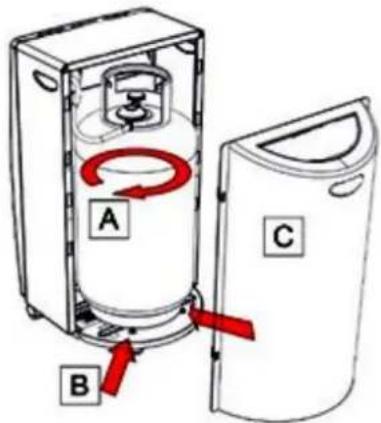

Montaje del bastidor posterior (si lo hubiera)

A - Bombona con apertura hacia el exterior para acceder al grifo.
B - Base de la bombona colocada interiormente.
C – Enganche el bastidor posterior.

A B C

C – En los modelos con compuerta metálica, destornille los tornillos que la fijan, gire y fije de nuevo la compuerta en los orificios especiales.

Las fugas de gas son reconocibles por el olor

Si sospecha que hay fugas de gas, cierre el grifo de la bombona. Abra la ventana y ventile la habitación. NO desconecte el regulador de presión. Apague todas las luces y las llamas. Abra el gas lentamente y pase todas las conexiones con agua con jabón o detergente líquido. Una fuga de gas forma burbujas. Si identifica una fuga, cierre el gas y avise a personal especializado.

¡NO USE la estufa si antes no ha sido inspeccionada a fondo por personal cualificado!

¡NO USE NUNCA cerillas o llamas para identificar la fuga!

INSTRUCCIONES DE SEGURIDAD GENERAL

Bombona

Es posible instalar una bombona de 13 kg de capacidad máxima.

La bombona NO debe reemplazarse cuando hay llamas. Utilice la bombona exclusivamente en posición vertical. Si se utiliza un regulador de tornillo, asegúrese de que haya una junta estanca y que esté en buenas condiciones, si tiene dudas reemplácela. Coloque la bombona en el compartimiento portabombona y vuelva a enganchar el respaldo. Hay que evitar de modo absoluto volcar la bombona para utilizar por completo su contenido.

Reguladores de presión, tubos y bandas para tubos

COMPRUEBE que la manguera se ha introducido por completo en el soporte para manguera y que está bien fijada por las bandas relativas, de conformidad con las normas GAS UNE 53/539-90.

Compruebe con regularidad la fecha de caducidad y las condiciones de la manguera.

Si está dañada o caducada, reemplácela por otro de 400 mm de longitud de conformidad con las normativas vigentes.

Al realizar la conexión a la bombona, según las normas, del regulador de presión de 29 mbar, conforme a las normas EN 12864, evite doblar o formar estrechamientos en la manguera.

Ventilación de los locales

UTILÍCELA EXCLUSIVAMENTE EN HABITACIONES BIEN VENTILADAS, en las habitaciones en las que se utiliza la estufa es necesario que haya una ventilación adecuada. Esto garantiza la eliminación de los productos de combustión y el intercambio de aire.

Abrir la llave del regulador de presión del cilindro de gas, apretar el mando girándolo hasta la posición "minima" (llama pequeña y "●"). Pulsar, una o más veces, el pulsador del piezo eléctrico hasta que se encienda la llama piloto. Mantener todavía la presión sobre el mando durante otros 15/20 segundos y después soltar. Una vez soltado el mando, si la llama piloto permanece encendida, la estufa funciona correctamente en la posición "minima". Si la llama piloto se apaga, repetir el procedimiento de encendido. En caso de desear pasar a la posición la posición "maxima" (llama grande) apretar el mando girándolo. Una vez que la estufa esté funcionando en cualquier posición del mando, la llama piloto se mantendrá siempre encendida. Para apagar la estufa es necesario y suficiente con cerrar la llave del regulador de presión del cilindro de gas.

ATENCIÓN

Dejar la perilla de mando "en posición presionada", anula la intervención de los dispositivos de seguridad;

Tenga cuidado de dejar la perilla de mando libre para que vuelva a la posición "superior" de reposo.

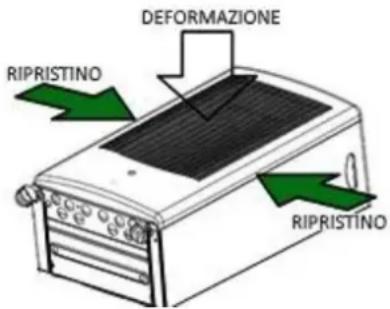

IMPORTANTE

Antes de encender la estufa, compruebe que la parte delantera no está deformada hacia el interior a

causa del transporte. En tal caso, antes de encenderla se recomienda aplicar una ligera presión a los lados del frontal para colocarla correctamente

Antes de encender el quemador de gas, lea atentamente las instrucciones.

DEFORMAZIONE RIPRISTINO RIPRISTINO

MANTENIMIENTO

√ Quite el polvo con un paño suave y húmedo solamente cuando está apagado, frío y desconectado de la toma de corriente.
√ No utilice disolventes ni productos detergentes abrasivos.
√ Compruebe que el polvo no obstruya las aperturas para el paso del aire que entra o sale.
√ Utilice un aspirador ni aire comprimido para limpiar.
√ Cubra y coloque el aparato en un lugar seco y sin polvo.
√ Para cualquier problema técnico y/o de mantenimiento, acuda a las oficinas de un distribuidor autorizado.
√ El mantenimiento debe realizarse cada 5 años en un centro de asistencia autorizado.

INFORMACIÓN SOBRE RECICLADO Y ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL

Al final de la vida útil de la estufa de gas, el medioambiente debe respetarse cumpliendo las normas locales en materia de eliminación de residuos y, si fuera posible, realizar la recogida selectiva de los materiales que componen el producto siguiendo las indicaciones que se proporcionan a continuación.

NO ELIMINE ESTE PRODUCTO COMO RESIDUO URBANO NO DIFERENCIADO.

ESTE PRODUCTO DEBE ELIMINARSE EN EL CENTRO DE RECOGIDA SELECTIVA DE RESIDUOS MÁS CERCANO.

Modelo llama azul, composición:

Componentes metálicos mixtos	93,3% (aprox. 10,9 kg)
Componentes de material plástico	6,7% (aprox. 0,9 kg)

Instrucciones de montaje y separación para la eliminación de los distintos materiales:

1 Retire la manguera destornillando las bandas metálicas
2 Retire la perilla redonda de mando con la ayuda de unas pinzas,
3 Destornille la tuerca de bloqueo del grifo
4 Desenganche el grupo de mandos de material plástico haciendo palanca desde abajo.
5 Desenganche las cuatro ruedas de material plástico con la ayuda de un destornillador grande tirando hacia abajo
6 Tire de la rejilla de protección con fuerza hacia sí

Códigos de identificación CER (Catálogo Europeo de Residuos)

17 04 07 Metales mixtos

17 02 03 Plástico

Corberō

GAS HEATER – INSTRUCTIONS MANUAL

Imprescindible la presentación de la factura de compra acompañada del presente certificado de garantía.

Riesgos cubiertos.

Este aparato está garantizado contra cualquier defecto de funcionamiento, siempre que se destine a uso doméstico, procediéndose a su reparación dentro del plazo de garantía y sólo por la red de SAT autorizados.

Nuestros electrodomésticos Corberó cuentan con la garantía legal del fabricante que cubre cualquier avería o defecto durante 36 meses, desde su fecha factura de 1 de enero del 2022. En caso de que fuera necesario, nosotros nos ocupamos de cualquier posible incidencia siempre que se deba a un componente defectuoso o fallo de fabricación.

Excepciones de garantía.

• Que la fecha del certificado no coincida con la fecha de venta de la factura original.
• Averías producidas por golpe, por caída o cualquier otra causa de fuerza mayor.
• Si el apa rato ha sido manipulado por personal no autorizado.

- Las averías producidas o derivadas como consecuencia de un uso inadecuado, por defectos de instalación, por introducir modificaciones en el aparato que alteren su funcionamiento.

- Puestas en marcha, mantenimiento, limpiezas, componentes sujetos a desgaste, lámparas, piezas estéticas, oxidaciones, plásticos, gomas, carcasas y cristales.

- Los hornos microondas (a excepción de los integrables) y los hornos sobremesa en el caso de cualquier incidencia de funcionamiento, deben de llevarse al servicio técnico más próximo por parte del cliente. No se recojen ni reparan en el domicilio.

- Garantía termos eléctricos. Garantía de 3 años incluyendo los costes de desplazamiento y mano de obra que correspondan de la reparación del producto, teniendo que tener un mantenimiento una vez cada 12 meses. Especialmente si Ud. ha instalado un aparato a gas, tenga presente como titular de la instalación, la obligatoriedad de realizar una revisión completa de los equipos, (según Real Decreto 238 / 2013, del 5 Abril. RITE. IT3, M. Lo termos eléctricos y calderas que incluyen depósitos acumuladores de agua caliente, para que se aplique la prestación de la Garantía, es obligatorio que el ánodo de magnesio esté operativo y que realice la función de protección adecuadamente. Para ello es recomendable que el ánodo se revise bianualmente por el Servicio Oficial y sea renovado cuando fuera necesario. Periodicidad que deberá ser anual en aquellas zonas con aguas críticas (contenido de CaCO3 superiores a 200mg/L, es decir a partir de 20°fH de dureza). Depósitos sin el correcto estado del ánodo de protección, no tienen la cobertura de la garantía. Independientemente del tipo de depósito o producto, todas las válvulas de sobrepresión de calefacción o a.c.s., deberán ser canalizadas para evitar daños en la vivienda por descargas de agua. La garantía del producto no asume los daños causados por la no canalización del agua derramada por esta válvula.

"ESTAS EXCEPCIONES ANULAN LA GARANTÍA, SIENDO LA REPARACIÓN CON CARGO AL CLIENTE"

Periodo amparado en aparatos según ley de garantías en la venta de bienes de consumo Ley vigente es "RD 7/2021"

Sevicio Técnico Oficial: 911 08 08 08
