MANUAL DE USUARIO WM-1S PHONIC

User's Manual
Manual del Usuario
使用手册

WM-1S / WL-1S / WH-1S

Sistema de Micrófono Inalámbrico

无线麦克风系统

ENGLISH____I

ESPAÑOL II

简体中文....III

USER'S MANUAL

CONTENTS

Introduction 1

Components 1

Instalando el Módulo Recibidor Inalámbrico del Safari WR-1. 1

Sistema Operativa Inalámbrico del Safari 1

Componetes del Transmisor 2

Especificaciones 3

Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso.

INSTRUCCIONES DE SEGURIDAD

1. Lea estas instrucciones antes de operar este aparato.
2. Mantenga este instructivo para futuras referencias.
3. Preste atención a todas las advertencias para asegurar una operación adecuada.
4. Siga todas las instrucciones indicadas en este instructivo.

5. No utilize este aparato cerca del agua o en lugares donde se puedan dar condensaciones.

6. Limpie solamente con lienzos secos. No utilice aerosol ni limpiadores líquidos. Desconecte este aparato antes de limpiarlo.

7. No bloque ninguna de las aberturas de ventilación. Instale según las instrucciones del fabricante.

8. No lo instale cerca de cualquier fuente de calor como radiadores, registros de calor, estufas, u otro aparato (incluyendo amplificadores) que produzcan calor.

9. No deshaga la opción de seguridad del plug polarizado o aterrizado. Una clavija polarizada tiene dos cuchillas una más grade que la otra. Una clavija del tipo polarizado tiene dos cuchillas y un diente.

La cuchilla más ancha o el tercer diente esta incluido para su seguridad. Si esta clavija no se acomoda en su toma corriente, consulte un electricista para que cambie el toma corriente obsoleto.

1. Proteja el cable de electricidad de ser pisado o picado particularmente en la clavija, los receptaculos y en el punto donde estos salgan del aparato. No pise los cables de alimentación de AC.

2. Utilice solamente accesorios o demás cosas especificadas por el fabricante.

3. Transporte solamente con un carro. pedestal. tripie

abrazaderas o mesas espedicifadas por el fabricante, o incluidas con el aparato. Si se utiliza un carro, tenga precaución cuando mueva el carro con el aparato para evitar lesio de cualquier tipo.

1. Desconecte este aparato durante tormentas eléctricas o cuando no se ocupe en periodos largos de tiempo.

2. Refiera todo el servicio al personal calificado. Se requiere de servicio cuando el aparato a sido dañado en cualquier manera, por ejemplo cuando el cable de alimentación de voltaje o la clavija han sido dañados, si se ha derramado líquido o si algun objeto a caído en el aparato, o si el aparato ha sido expuesto a la lluvia o a la humedad, no funcione normalmente o si ha sufrido una caída.

PRECAUCION

RIESGO DE SHOCK ELECTRICO NO ABRIR

PRECAUCION: PARA REDUCIR EL RIESGO DE SHOCK ELECTRICO NO REMUEVA LA TAPA (O LA CUBIERTA) NO HAY REFACCIONES DENTRO MANDE A SERVICIO CON EL PERSONAL CALIFICADO

El simbolo con una flecha encerrado en un triangulo equilátero, es para alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro del chasis del producto que pudiera ser de magnitud suficiente para constituir un riesgo de shock eléctrico a las personas.

El punto de exclamación dentro de un triangulo equilátero es para alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que acompaña el equipo.

ADVERTENCIA: Para reducir el riesgo de shock o fuego eléctrico no exponga este aparato a la lluvia o a la humedad.

PRECAUCION: No use controles, ajustes, no realice procedimientos diferentes a los especificados, esto puede resultar en una peligrosa exposición a la radiación.

PHONIC

Introducción

Felicitaciones por la compra de sistema inalámbrico para micrófonos de Phonic. Los WM-1S, WL-1S y WH-1S están diseñados exclusivamente para la solución móvil compacta del Safari de Phonic. El nuevo sistema inalámbrico de Phonic es de tecnología avanzada incluyendo Frequencia de Auto-escaneo de Un Solo Toque y eliminación de ruido hardware/software. Con estas y muchas de la características avanzadas, más fácil que nunca la configuración de su sistema inalámbrico para excelente sonido. Haga el favor de leer este manual detalladamente para instrucciones de instalación y operación.

Componentes

Sistema de micrófono de mano inalámbrico WM-1SVB-1 Beltpack

• WR-1 Recibidor Inalámbrico

- Manual del Usuario

- WM-1 Micrófono de mano inalámbrico

Sistema de micrófono auricular vicha WH-1S:

- Manual del Usuario

• WR-1 Recibidor Inalámbrico

Sistema de micrófono Lavalier inalámbrico WL-1SWH-1 Micrófono Inalámbrico de Vincha

• WR-1 Recibidor Inalámbrico

- WB-1 Beltpack

• WL-1 Micrófono Inalámbrico Lavalier

- Manual del Usuario

Instalando el Módulo Inalámbrico Recibidor de Safari WR-1

Le recomendamos que una distribuidora/representante autorizada de reparación realice los siguientes pasos:

1. Remueva todo los cables y apague el Safari 3000.

2. Desatornille la placa protectora de la ranura del recibidor inalámbrico y remuévalo.

3. Coloque el WR-1 en la ranura disponible para el dispositivo inalámbrico y empuje el WR-1 dentro de la ranura hasta que la placa del WR-1 este con el panel posterior.

4. Atornille el WR-1 en lugar.

Operando el Sistema Inalámbrico del Safari

Botón de Lock para Bandas de Frecuencia Botón de Auto-Escaneo Infrarojo PHONIC LED de Canal Botón Interruptor de Potencia/Volumen GANancia de VolumenCommunication Status WR-1

Auto Escaneo de Solo Toque

1. Active el recibidor inalámbrico del Safari (WR-1) girando el botón del volumen en sentido de las agujas del reloj. Usted escuchará un sonido de click del botón.
2. Active su micrófono de mano (WM-1) o unidad de beltpack (WB-1)

3. Sostenga el WM-1 / WB-1 cerca del recibidor WR-1 y presione el botón Scan (escaneo) en el WR-1 por 4 a 5 segundos hasta que los dígitos numéricos LED del canal comiencen a cambiar automáticamente. Esto indica que el auto escaneo está buscando el mejor canal inalámbrico.

4. El proceso de auto escaneo es finalizado cuando la pantalla LED para y encuentra el óptimo canal. En este punto los RF LED se activarán. Si los RF LED en el WR-1 no se iluminan, esto significa que dicha conexión no ha sido establecida con éxito. Para reforzar la conexión, haga click en el botón LOCK mientras sosteniendo el WM-1 o WB-1 cerca del recibidor.

5. Si la conexión has sido efectuada con éxito, los AF LED en el WR-1 se activarán cuando usted hable mediante el micrófono.

Escaneo Manual

1. Active el recibidor inalámbrico del Safari (WR-1) y el transmisor de micrófono (WM-1 o WB-1).

2. Presione el botón Scan (escaneo) en el WR-1 por 2 segundos. El LED numérico del WR-1 comenzará a brillar. Para seleccionar manualmente la frecuencia, siga presionado el botón Scan hasta que usted alcance el canal deseado.

3. Mantenga el WM-1 / WB-1 cerca junto al recibidor y presione el botón Lock para confirmar el canal y establecer la conexión entre el transmisor del micrófono y recibidor. A este punto, los RF LED se activarán y el AF LED responderá a la señal del micrófono. Si la conexión no ha sido establecida, trate nuevamente el proceso manual o auto escaneo.

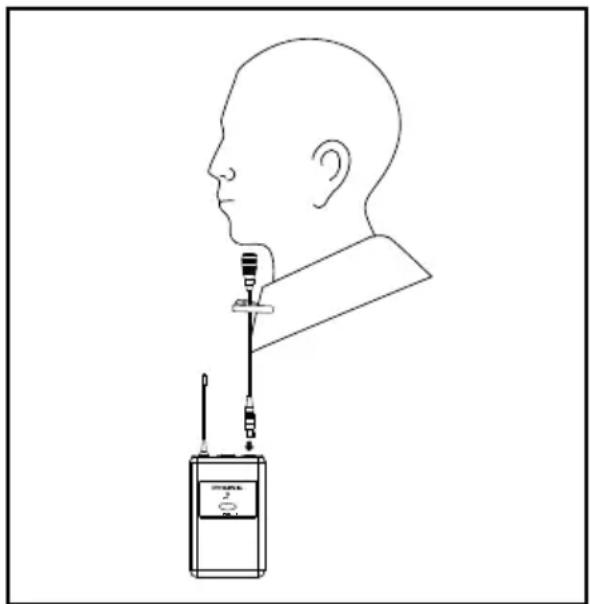

Componetes del Transmisor

Beltpack

Antena Estado de Potencia PHONIC Interruptor de Potencia Jack mic lavalier/Auricular Infrarojo

Handheld Microphone-Micrófono de Mano

Estado de Potencia Compartimiento de Batería

	WM-1 (Transmisor de Mano) WB-1 (Transmisor Beltpack)
Gama de Frecuencia (Seleccionable)	500-875MHz (Seleccionable) 500-875MHz (Seleccionable)
Material construcción ABS ABS
Ancho de Banda 25MHz 25MHz
Emissions Espuria <-55dBc <-55dBc
Máx. Gama de Desvío ±68KHz ±68KHz
Máximo Nivel de Entrada 148dB SPL 148dB SPL
Batería	AAx2 Alcalina, >12hr duración de batería	AAx2 Alcalina, >12hr duración de batería
Notas	Favor de contactar con su vendedor representante para seleccionar la frecuencia óptima de su región

Recibidor

	WR-1 (Recibidor Inalámbrico)
Gama de Frecuencia (Seleccionable)	500-875MHz (Seleccionable)
Modo de Oscilación PLL sintetizado
Ancho de Banda 25MHz
Canales Predeterminados	16 canales Sin-interferencia
Modo de Recibidor	Tecnología de diversidad contralada por CPU
Control de Silenciador	Control silenciador automático optimizado
Pantalla	Canal de pantalla LED, 4 pantallas LED RF, 4 pantallas LED AF
Sensitibilidad	6dBμV, at S/N>80dB
Máx. Gama de Desviación	±60KHz
Emisiones Espuria	<80dB
Respuesta de Frecuencia	50Hz~16KHz
S/N Relación	>100dBA
T.H.D. <0.5% @ 1KHz (Dev.=40KHz)
Salida AF	300mV rms
Suministro de Potencia	DC 12~15V
Consumo de Corriente	<190 mA
Temperatura Operacional	-10~60°C
Notas	Favor de contactar con su vendedor representante para seleccionar la frecuencia óptima de su región

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por favor póngase en contacto con nuestro distribuidor de Phonic en su país. Phonic no distribuye manuales de servicio directamente a los consumidores y, avisa a los usuarios que no intenten hacer cualquier reparación por si mismo, haciendo ésto invalidará todas las garantías del equipo. Puede encontrar un distribuidor cerca de usted en http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con una garantía sin enredo. La cobertura de garantía podría ser ampliada dependiendo de su región. Phonic Corporation garantiza este producto por un mínimo de un año desde la fecha original de su compra, contra defectos en materiales y mano de obra bajo el uso que se instruya en el manual del usuario. Phonic, a su propia opinión, reparará o cambiará la unidad defectuosa que se encuentra dentro de esta garantía. Por favor, guarde los recibos de venta con la fecha de compra como evidencia de la fecha de compra. Va a necesitar este comprobante para cualquier servicio de garantía. No se aceptarán reparaciones o devoluciones sin un número RMA apropiado (return merchandise autorization). En orden de tener esta garantía válida, el producto deberá de haber sido manejado y utilizado como se describe en las instrucciones que acompañan esta garantía. Cualquier atentado hacia el producto o cualquier intento de repararlo por usted mismo, cancelará completamente esta garantía. Esta garantía no cubre daños ocasionados por accidentes, mal uso, abuso o negligencia. Esta garantía es válida solamente si el producto fue comprado nuevo de un representante/distribuidor autorizado de Phonic. Para la información completa acerca de la política de garantía, por favor visite http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda en línea en www.phonic.com/support/. Ahí podrá encontrar respuestas a las preguntas más frecuentes, consejos técnicos, descarga de drivers, instrucciones de devolución de equipos y más información de mucho interés. Nosotros haremos todo el esfuerzo para contestar sus preguntas lo antes posible.
